คู่มือการติดตั้งและใช้งาน (ฉบับภาษาไทย)
เครื่องชั่งบรรจุซองอัตโนมัติ สำหรับเม็ด ลูกปัด และผง
ซีรีส์ GPK 16 รุ่น · ซีล 3 ด้าน / ซีลหลัง · ระบบไฟฟ้า / ระบบลม · ชั่ง 1 หัว / 4 หัว
รหัสสินค้า 34174 – 34189
รุ่น GPK-S100H … GPK-PB500-4H
ไฟ 220V 50Hz ทุกรุ่น
โปรดอ่านก่อนติดตั้งและใช้งาน

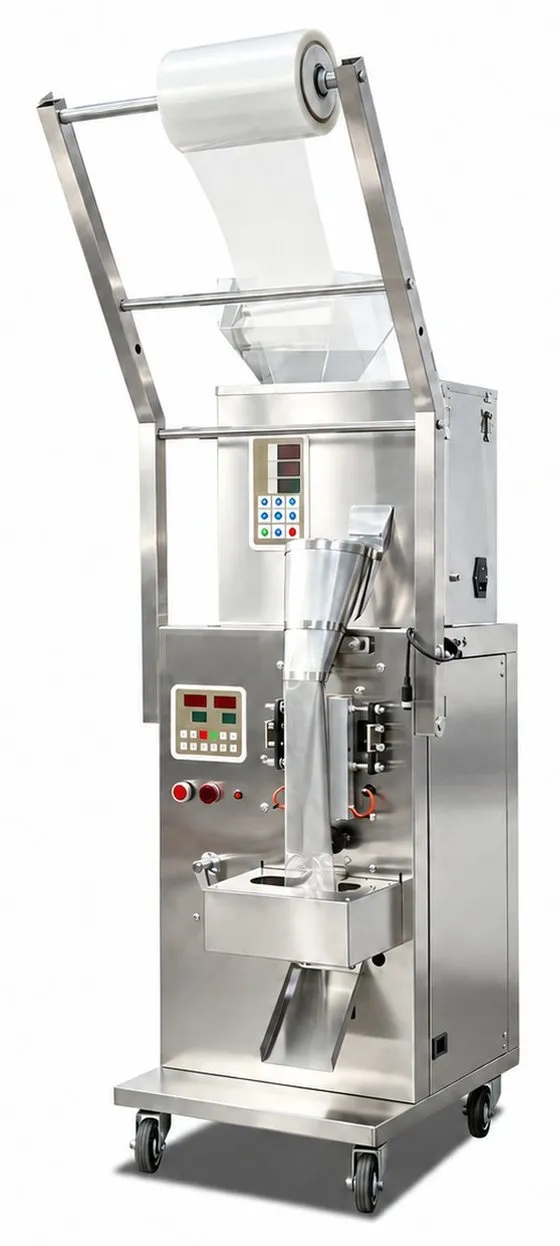

เครื่องชั่งบรรจุซองอัตโนมัติ ซีรีส์ GPK
ภาพตัวอย่างรุ่นขนาดเล็ก

เครื่องบรรจุซองแบบตั้งพื้น ทำงาน ชั่ง → ปล่อยของ → ปิดผนึก → ตัดซอง ต่อเนื่องอัตโนมัติ ขึ้นรูปซองเองจากฟิล์มม้วน เหมาะกับของเป็นเม็ด ชิ้นเล็ก และผง บรรจุได้ตั้งแต่ 0.3 กรัม ถึง 3,000 กรัม ต่อซอง (แล้วแต่รุ่น)

  • 1
    ชุดชั่งด้านบน + ชุดทำซองด้านล่างต่อกันด้วยสายข้อมูล ทำงานประสานกัน · รุ่นป้อนด้วยมือ (H) มีเฉพาะชุดทำซองกับกรวยรับของ
  • 2
    แผงควบคุมไมโครคอมพิวเตอร์ตั้งน้ำหนักต่อซอง ดูน้ำหนักที่ชั่งได้ และนับจำนวนซองบนจอ ใช้งานง่าย
  • 3
    ระบบเขย่าป้อนของ ไหลลงเร็วช่วงบรรจุและความคลาดเคลื่อนตามรุ่น (±0.2 กรัม หรือ ±2 กรัม)
  • 4
    แท่งซีลแบบดันสองด้าน ความร้อนคงที่เลือกได้ทั้งซีล 3 ด้าน และซีลหลัง (ซีลกลาง) รอยซีลแน่น สวย
  • 5
    ใช้ไฟบ้าน 220V 50Hz ทุกรุ่นรุ่นระบบลมเร็ว 1,500–3,000 ซอง/ชม. (ต้องต่อปั๊มลม) · มีล้อเลื่อน ย้ายสะดวก

ใช้กับวัตถุดิบ ตัวอย่าง

ลูกปัดรีดร้อนลูกปัดร้อยธัญพืชดินโพลิเมอร์แผ่น กระดุมเครื่องประดับงานฝีมือหินเกล็ดน็อต/อะไหล่โลหะ เม็ดครั่งซีลเพชรติดเล็บผงต่าง ๆ เครื่องเทศเม็ดพลาสติก ถั่ว/ผลไม้อบแห้งใบชา สมุนไพร
ลูกปัดร้อย
ลูกปัดร้อย
ลูกปัดรีดร้อน
ลูกปัดรีดร้อน
ธัญพืช
ธัญพืช
กระดุม
กระดุม
งานฝีมือ
งานฝีมือ
หินเกล็ด
หินเกล็ด
น็อต อะไหล่โลหะ
น็อต/อะไหล่
เม็ดครั่งซีล
เม็ดครั่งซีล

สารบัญ Contents

คู่มือนี้ใช้ร่วมกันทั้ง 16 รุ่น — หัวข้อที่ติดป้าย คำแนะนำทั่วไป เป็นแนวทางสำหรับเครื่องบรรจุซองแนวตั้งทั่วไป ให้ยึดคู่มือ/ป้ายของเครื่องจริงเป็นหลัก · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย
คู่มือการใช้งาน เครื่องชั่งบรรจุซองอัตโนมัติ ซีรีส์ GPK · รหัสสินค้า 34174–34189 หน้า 1 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
ตารางเลือกรุ่น 16 รุ่น
MODEL SELECTION
Sซีล 3 ด้านBซีลหลัง (ซีลกลาง)Pระบบลม Hป้อนด้วยมือAป้อนด้วยจานสั่นเกลียว4Hชั่ง 4 หัว ผสม 4 สี 100…3000บรรจุสูงสุดโดยประมาณ (กรัม)
รหัสสินค้ารุ่นแบบซีลระบบป้อนช่วงบรรจุ (กรัม)*คลาด­เคลื่อน (กรัม)ความเร็ว (ซอง/ชม.)มอเตอร์หน้าฟิล์ม (ซม.)ขนาดเครื่อง (ซม.)
ขนาดเล็ก · ระบบไฟฟ้าหน้าฟิล์ม 5–20 ซม.
34174GPK-S100Hซีล 3 ด้านป้อนด้วยมือ0.5–99.9±0.2700–1,200500W5–2045×55×148
34175GPK-S100Aซีล 3 ด้านจานสั่นเกลียว0.5–99.9±0.2700–1,200600W5–2045×55×148
34176GPK-S100ซีล 3 ด้านชั่งอัตโนมัติ0.5–99.9±0.2700–1,200500W5–2045×55×148
34179GPK-B100Hซีลหลังป้อนด้วยมือ0.5–99.9±0.2700–1,200500W5–2045×55×148
34180GPK-B100Aซีลหลังจานสั่นเกลียว0.5–99.9±0.2700–1,200500W5–2045×55×148
34181GPK-B100ซีลหลังชั่งอัตโนมัติ0.3–99.9±0.2700–1,200500W5–2045×55×148
ขนาดกลาง · ระบบไฟฟ้าหน้าฟิล์ม 20–30 ซม.
34177GPK-S200ซีล 3 ด้านชั่งอัตโนมัติ0.5–200±2650–1,000700W20–3056×78×159
34178GPK-S500ซีล 3 ด้านชั่งอัตโนมัติ10–500±2650–1,000700W20–3056×78×159
34182GPK-B200ซีลหลังชั่งอัตโนมัติ0.5–200±2650–1,000600W20–3056×78×159
34183GPK-B500ซีลหลังชั่งอัตโนมัติ10–500±2650–1,000700W20–3056×78×159
ขนาดใหญ่ · ระบบไฟฟ้าหน้าฟิล์ม 35–44 ซม.
34184GPK-B999ซีลหลังชั่งอัตโนมัติ10–999±2600–950650W35–4466×90×170
ขนาดใหญ่ · ระบบลมต้องต่อปั๊มลม
34185GPK-PB999ซีลหลังชั่งอัตโนมัติลม10–999±21,500–3,0001,200W30–44ก.66×ส.174
34186GPK-PB1500ซีลหลังชั่งอัตโนมัติลม10–1,500±21,500–3,0001,200W30–44ก.66×ส.174
34187GPK-PB3000ซีลหลังชั่งอัตโนมัติลม10–3,000±21,500–3,0001,200W30–44ก.66×ส.174
ชั่ง 4 หัว ผสม 4 สี · ระบบลมต้องต่อปั๊มลม
34188GPK-PS500-4Hซีล 3 ด้านชั่ง 4 หัวลม10–500±21,500–3,0001,100W21–3056×63×168
34189GPK-PB500-4Hซีลหลังชั่ง 4 หัวลม10–500±21,500–3,0001,100W21–3456×66×170

* ช่วงบรรจุอ้างอิงจากการชั่งข้าวสาร — วัตถุดิบที่เบา ฟู ฟุ้ง จับตัว หรือชิ้นใหญ่ จะได้ช่วงบรรจุ ความเร็ว และความคลาดเคลื่อนต่างไป · ความเร็วจริงขึ้นกับวัตถุดิบ น้ำหนักต่อซอง และความยาวซอง · ขนาดเครื่องโดยประมาณ ตัวเลขสุดท้ายคือความสูงรวมขาตั้งม้วนฟิล์ม (ก. = กว้าง, ส. = สูง) · ทุกรุ่นใช้ไฟ 220V 50Hz · สั่งทำพิเศษหรือเปลี่ยนแรงดันไฟได้ สอบถามฝ่ายขาย

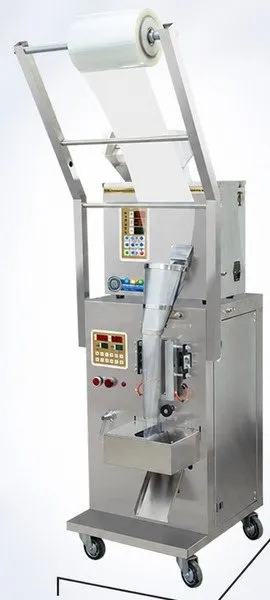

รุ่นขนาดเล็ก
ขนาดเล็กS100 · B100 (รวมแบบ H และ A)
45 × 55 × 148 ซม.

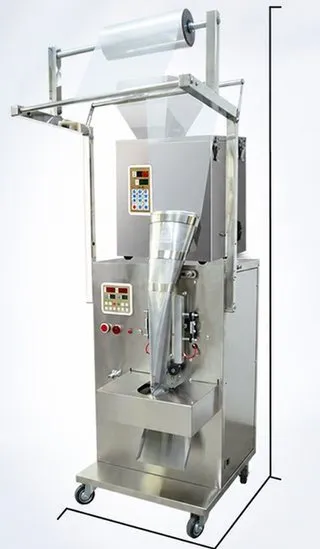

รุ่นขนาดกลาง
ขนาดกลางS200 · S500 · B200 · B500
56 × 78 × 159 ซม.

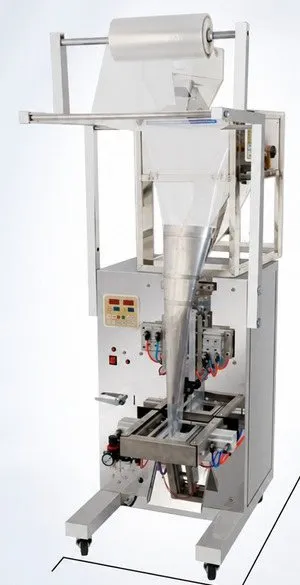

รุ่นระบบลมขนาดใหญ่
ขนาดใหญ่ ระบบลมPB999 · PB1500 · PB3000
กว้าง 66 · สูง 174 ซม.

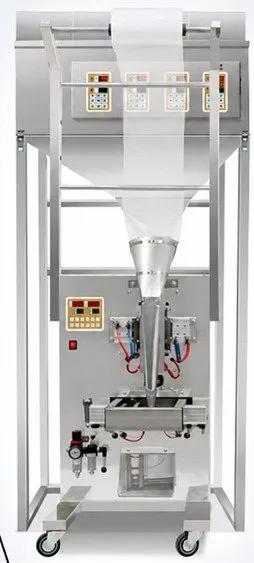

รุ่นชั่ง 4 หัว
ชั่ง 4 หัว ระบบลมPS500-4H · PB500-4H
สูง 168–170 ซม.
หน้ากว้างฟิล์มต้องอยู่ในช่วงของรุ่น — ขนาดซองที่ทำได้จริงขึ้นกับชุดบ่าขึ้นรูปซองที่ติดมากับเครื่อง สอบถามฝ่ายขายก่อนสั่งฟิล์ม · เลือกแบบให้ตรงงานดูหน้า 3
คู่มือการใช้งาน เครื่องชั่งบรรจุซองอัตโนมัติ ซีรีส์ GPK · รหัสสินค้า 34174–34189 หน้า 2 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
รู้จักเครื่อง
HOW IT WORKS

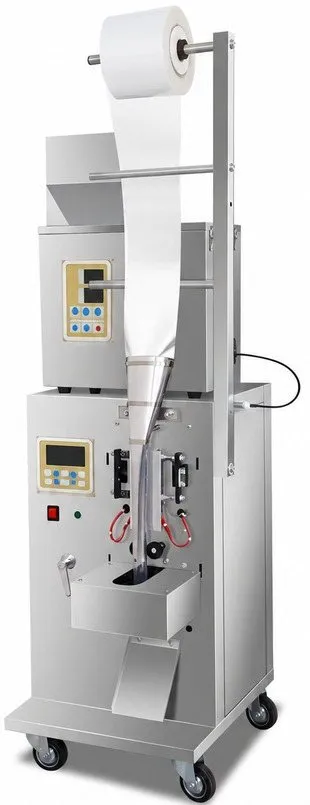

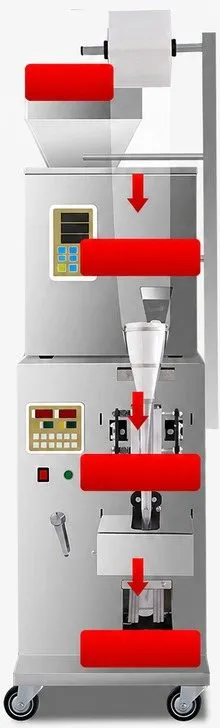

ลำดับการทำงานอัตโนมัติเทวัตถุดิบชั่งอัตโนมัติซีลอัตโนมัติตัดซองอัตโนมัติ

โครงสร้าง: 2 ชุดต่อกัน รุ่นป้อนด้วยมือ (H) มีเฉพาะชุดทำซอง

ชุดชั่ง ด้านบน

ถังวัตถุดิบ · ระบบเขย่าป้อนของ · ตาชั่ง · แผงควบคุมชุดชั่ง · ช่องปล่อยของ

ชุดทำซอง ด้านล่าง

ขาตั้งม้วนฟิล์ม · บ่าขึ้นรูปซอง · แท่งซีลข้าง/ซีลหลัง · ล้อหนีบฟิล์ม · แท่งซีลบน-ล่างและตัดซอง · แผงควบคุมชุดทำซอง

ทั้งสองชุดต่อกันด้วยสายข้อมูลที่ช่องต่อสองเครื่อง เพื่อให้ชุดชั่งปล่อยของตรงจังหวะการทำซอง

การทำงานอัตโนมัติ 4 ขั้น

  1. ชั่ง — ไมโครคอมพิวเตอร์ควบคุมการชั่งตามน้ำหนักที่ตั้งไว้ต่อซอง
  2. ปล่อยของ — ระบบเขย่าป้อนแรง ของไหลลงเร็ว ผ่านกรวยลงในซองที่กำลังขึ้นรูป
  3. ปิดผนึก — แท่งซีลร้อนปิดซอง (ซีล 3 ด้าน หรือซีลหลัง) แน่นและเรียบร้อย
  4. ตัดซอง — ตัดที่รอยซีล ซองสำเร็จหล่นออกจากเครื่อง แล้ววนรอบถัดไป

ระบบไฟฟ้า กับ ระบบลม

ระบบไฟฟ้ารุ่นที่ไม่มีตัว P · ใช้ไฟ 220V อย่างเดียว · ความเร็ว 600–1,200 ซอง/ชม. ตามรุ่น · มอเตอร์ 500–700W
ระบบลม P / 4Hใช้ไฟ 220V และลมอัดจากปั๊มลม (ปั๊มลมไม่รวมในชุด) ช่วยขับชุดซีล/ตัดซอง · ความเร็ว 1,500–3,000 ซอง/ชม. · มอเตอร์ 1,100–1,200W

ซีล 3 ด้าน กับ ซีลหลัง ภาพประกอบอย่างง่าย

รอยพับด้านหน้าซีล 3 ด้านด้านหลังซีลหลัง= แนวรอยซีลร้อน

ซีล 3 ด้าน รุ่น GPK-S… / PS…

ฟิล์มพับครึ่งตามแนวยาว ซีลด้านข้าง + บน + ล่าง ได้ซองแบน ด้านหน้า-หลังเรียบเต็มแผ่น

ซีลหลัง (ซีลกลาง) รุ่น GPK-B… / PB…

ฟิล์มม้วนเป็นท่อ ซีลแนวยาวกลางด้านหลัง + บน + ล่าง ได้ซองทรงหมอน ด้านหน้าไม่มีรอยซีล

เลือกแบบให้ตรงงาน แนวทางเบื้องต้น — ส่งตัวอย่างวัตถุดิบและขนาดซองให้ฝ่ายขายช่วยเลือกได้

ลักษณะงานแบบที่เหมาะรุ่น
เม็ด/ชิ้นเล็ก ไหลได้ดี ต้องการชั่งน้ำหนักต่อซองชั่งอัตโนมัติS100 · B100 · S200 · B200 · S500 · B500 · B999
ชิ้นงานทรงแท่ง หรือรูปทรงไม่สม่ำเสมอป้อนด้วยจานสั่นเกลียว — ชามมีรางเกลียว สั่นให้ชิ้นงานไต่ออกทีละน้อยเข้าชุดชั่งS100A · B100A
ของที่ชั่ง/นับเตรียมไว้แล้ว หรือชิ้นที่ไม่เหมาะกับการชั่งอัตโนมัติป้อนด้วยมือ — ไม่มีชุดชั่ง หย่อนของลงกรวยเอง เครื่องทำซอง ซีล ตัดให้S100H · B100H
ผสมหลายสี/หลายชนิดในซองเดียว เช่น ลูกปัดรีดร้อนคละสีชั่ง 4 หัว — แต่ละหัวมีแผงของตัวเอง ปล่อยลงซองเดียวกัน (ระบบลม)PS500-4H · PB500-4H
ซองใหญ่ และต้องการกำลังผลิตสูง 1,500–3,000 ซอง/ชม.ระบบลม (ต้องมีปั๊มลม)PB999 · PB1500 · PB3000

งานผงละเอียดมาก/ผงไหลยาก สอบถามฝ่ายขายก่อนเลือกรุ่น (ส่งตัวอย่างวัตถุดิบมาทดสอบได้)

คู่มือการใช้งาน เครื่องชั่งบรรจุซองอัตโนมัติ ซีรีส์ GPK · รหัสสินค้า 34174–34189 หน้า 3 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3

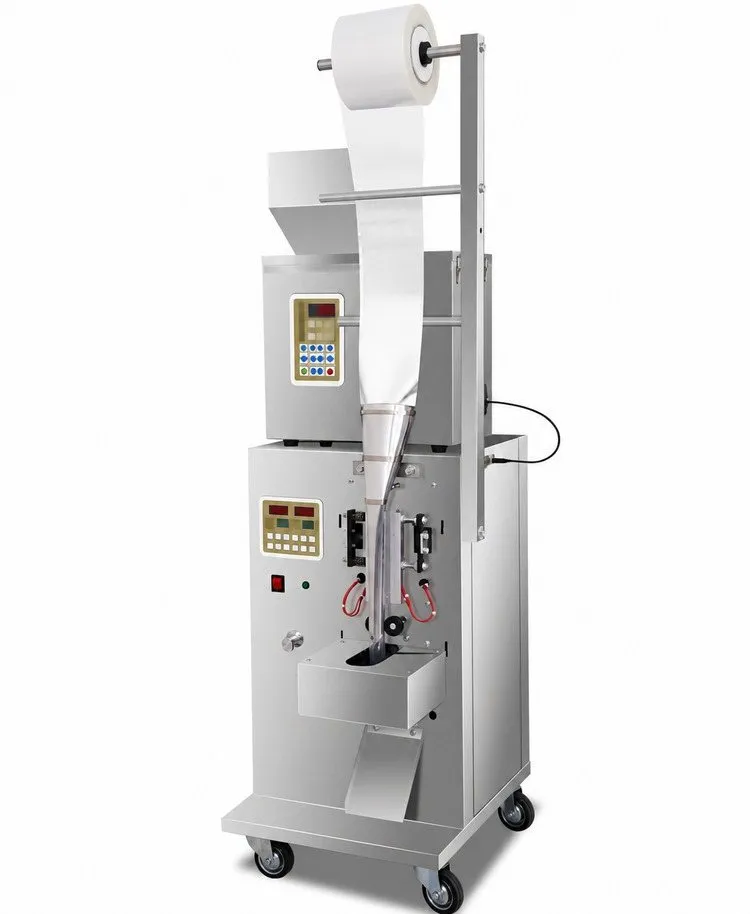

ชิ้นส่วนของเครื่อง
PARTS
ชิ้นส่วนของเครื่อง
  • 1
    ขาตั้งม้วนฟิล์มแกนเหล็กสำหรับสวมม้วนฟิล์ม แข็งแรง ทนทาน
  • 2
    ถังวัตถุดิบเทวัตถุดิบลงที่นี่ อย่าเทล้นขอบ
  • 3
    แผงควบคุมชุดชั่งตั้งน้ำหนัก ดูน้ำหนัก/จำนวนซอง (หน้า 6)
  • 4
    ชุดชั่งชั่งของตามน้ำหนักที่ตั้ง ด้วยระบบเขย่าป้อน
  • 5
    ช่องปล่อยของของที่ชั่งแล้วไหลลงกรวย
  • 6
    บ่าขึ้นรูปซองพับ/ม้วนฟิล์มให้เป็นซอง
  • 7
    ช่องต่อสองเครื่องต่อสายข้อมูลระหว่างชุดชั่งกับชุดทำซอง
  • 8
    แผงควบคุมชุดทำซองอุณหภูมิซีล ความยาวซอง จำนวนซอง
  • 9
    แท่งซีลข้าง/ซีลหลังร้อน · ซีลแนวยาวของซอง แบบดันสองด้าน
  • 10
    สวิตช์ไฟเปิด-ปิดเครื่อง
  • 11
    ล้อหนีบฟิล์มหนีบฟิล์มด้วยลายคลื่น ดึงฟิล์มลง
  • 12
    สวิตช์หนีบใช้ตอนร้อยฟิล์ม/ทำงาน (ยึดคู่มือของเครื่องจริง)
  • 13
    แท่งซีลบน-ล่างร้อน · ซีลขวางปากซอง/ก้นซอง และตัดซอง
  • 14
    ล้อเลื่อนล็อกล้อทุกครั้งก่อนใช้งาน

ภาพตัวอย่างรุ่นขนาดเล็ก · รุ่นขนาดกลาง/ใหญ่/ระบบลม/ชั่ง 4 หัว ตำแหน่งชิ้นส่วนอาจต่างจากภาพ แต่หน้าที่เหมือนกัน · รุ่นป้อนด้วยมือไม่มีหมายเลข 2–5 และ 7 (มีกรวยรับของแทน)

ชิ้นส่วนสำคัญ ภาพใกล้

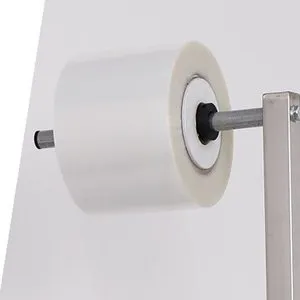

ขาตั้งม้วนฟิล์ม
ขาตั้งม้วนฟิล์ม แกนเหล็ก สวมม้วนให้อยู่กึ่งกลาง

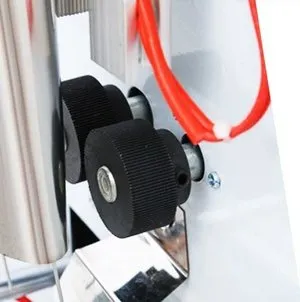

ล้อหนีบส่งฟิล์ม
ล้อหนีบส่งฟิล์ม หนีบลายคลื่น ส่งฟิล์มลงเร็ว

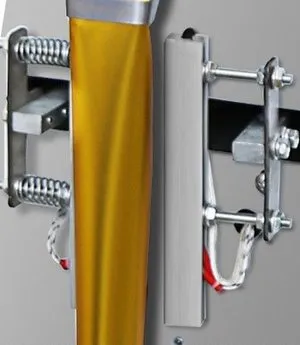

แท่งซีลข้าง
แท่งซีลข้าง ดันสองด้าน ความร้อนคงที่

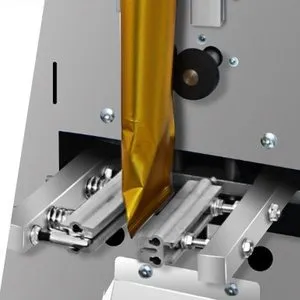

แท่งซีลบน-ล่าง
แท่งซีลบน-ล่าง ดันสองด้าน ซีลขวางซอง

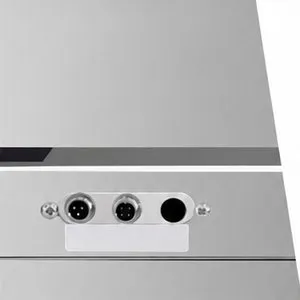

ช่องต่อข้อมูล
ช่องต่อข้อมูล ของชุดชั่ง ใช้ต่อกับชุดทำซอง

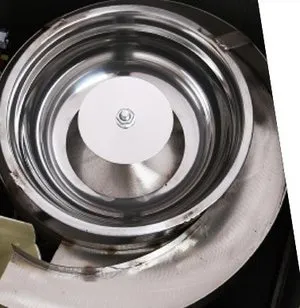

จานสั่นเกลียว
จานสั่นเกลียว เฉพาะรุ่น A (S100A/B100A) ชามมีรางเกลียว สั่นให้ชิ้นงานไต่ออกทีละน้อยเข้าชุดชั่ง
ระวังความร้อน: แท่งซีลหมายเลข 9 และ 13 ร้อนจัดทั้งขณะทำงานและหลังปิดเครื่องสักพัก — ห้ามสัมผัส ห้ามวางของติดแท่งซีล
คู่มือการใช้งาน เครื่องชั่งบรรจุซองอัตโนมัติ ซีรีส์ GPK · รหัสสินค้า 34174–34189 หน้า 4 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
การติดตั้งคำแนะนำทั่วไป
INSTALLATION
หัวข้อ 4–10 เป็นคำแนะนำทั่วไปสำหรับเครื่องบรรจุซองแนวตั้ง — ยึดคู่มือ/ป้ายของเครื่องจริงเป็นหลัก ถ้าป้ายหรือเมนูบนเครื่องต่างจากคู่มือนี้ ให้ทำตามเครื่องจริง หรือสอบถามฝ่ายบริการ

1. ตรวจรับ และตั้งเครื่อง

  • แกะลังตรวจสภาพเครื่อง ไม่บุบ ไม่มีชิ้นส่วนหลุด และตรวจรายการของตามใบส่งของ
  • ตั้งบนพื้นเรียบ แข็งแรง ได้ระดับ แล้วล็อกล้อเลื่อนทุกล้อ — เครื่องโยกทำให้ตาชั่งอ่านค่าไม่นิ่ง
  • ที่แห้ง ไม่โดนน้ำ ฝุ่นน้อย ไม่มีลมพัดลม/แอร์เป่าตรงชุดชั่ง และไม่ติดเครื่องจักรที่สั่นแรง
  • เว้นที่รอบเครื่องพอสำหรับเปลี่ยนม้วนฟิล์ม เทวัตถุดิบ และวางภาชนะรับซอง
  • ถ้าถอดขาตั้งม้วนฟิล์ม/ถังวัตถุดิบมาขนส่ง ให้ประกอบกลับและขันยึดให้แน่น

2. ไฟฟ้า และสายข้อมูล

  • ใช้ไฟ 220V 50Hz จากเต้ารับที่มีสายดิน ในวงจรที่มีเบรกเกอร์/เครื่องตัดไฟรั่ว ขนาดรองรับกำลังไฟรวมของเครื่อง (ดูป้ายเครื่อง)
  • ไม่ใช้ปลั๊กพ่วงเส้นเล็ก และไม่ต่อร่วมกับเครื่องที่กินไฟมาก
  • ปิดสวิตช์ทุกชุดก่อน แล้วต่อสายข้อมูลระหว่างช่องต่อของชุดชั่งกับชุดทำซองให้แน่น (ขั้วแบบมีแหวนล็อก ให้หมุนล็อก)
  • เสียบสายไฟของทุกชุดที่มีสายไฟ จัดสายไม่ให้ขวางทางเดินหรือถูกล้อทับ
ชุดชั่ง(ด้านบน)ชุดทำซอง(ด้านล่าง)สายข้อมูลช่องต่อสองเครื่องไฟ 220V 50Hzเต้ารับมีสายดินปั๊มลมลมอัดเฉพาะรุ่นระบบลม
ภาพประกอบอย่างง่าย — ตำแหน่งขั้วจริงดูที่ตัวเครื่อง

3. ลมอัด เฉพาะรุ่นระบบลม: GPK-PB999 · PB1500 · PB3000 · PS500-4H · PB500-4H

4. ใส่ม้วนฟิล์ม

  1. ปิดเครื่อง และรอให้แท่งซีลเย็นก่อน (ถ้าเพิ่งใช้งาน)
  2. สวมม้วนฟิล์มบนแกนขาตั้ง จัดให้อยู่กึ่งกลางแนวบ่าขึ้นรูปซอง
  3. ดึงฟิล์มผ่านราวนำตามแนวเดิมของเครื่อง หันด้านที่ซีลด้วยความร้อนได้เข้าด้านในซอง (ฟิล์มพิมพ์ลาย ให้ด้านลายอยู่ด้านนอก)
  4. สอดฟิล์มผ่านบ่าขึ้นรูปซอง ให้ขอบฟิล์มมาประกบกันตรงแท่งซีลข้าง/ซีลหลัง
  5. ใช้สวิตช์หนีบปลดล้อหนีบ ดึงฟิล์มลงผ่านล้อหนีบจนพ้นแท่งซีลบน-ล่าง แล้วหนีบกลับ
  6. เปิดเครื่อง ทำซองเปล่า 2–3 ซอง ดูว่าฟิล์มเดินตรง ไม่เบี้ยว ไม่ย่น (วิธีทดลองดูหน้า 7)
ขั้นตอนนี้เป็นคำแนะนำทั่วไป — แนวร้อยฟิล์มและการใช้สวิตช์หนีบ ยึดคู่มือ/ป้ายของเครื่องจริงเป็นหลัก
ของจากชุดชั่ง1ม้วนฟิล์ม2ราวนำฟิล์ม3บ่าขึ้นรูปซอง4ซีลข้าง/ซีลหลัง5ล้อหนีบฟิล์ม6ซีลบน-ล่าง + ตัด7ซองสำเร็จ
แนวร้อยฟิล์ม (ภาพประกอบอย่างง่าย มองด้านข้าง)
คู่มือการใช้งาน เครื่องชั่งบรรจุซองอัตโนมัติ ซีรีส์ GPK · รหัสสินค้า 34174–34189 หน้า 5 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
แผงควบคุม
CONTROL PANELS

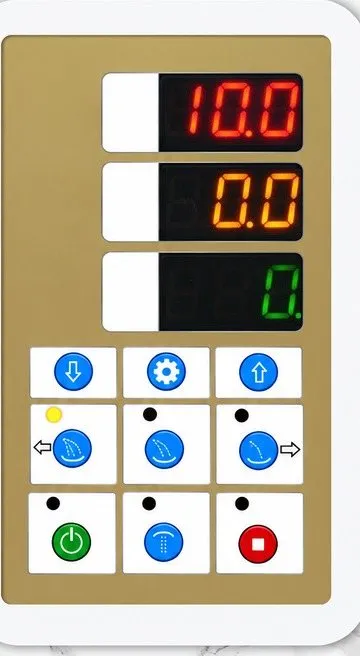

แผงควบคุมชุดชั่ง จอ 3 จอ · ปุ่ม 9 ปุ่ม

1จอน้ำหนักที่ตั้ง (กรัม) — น้ำหนักที่ต้องการต่อซอง
2จอน้ำหนัก (กรัม) — น้ำหนักที่ชั่งได้ในรอบนั้น
3จอจำนวน (ซอง) — นับจำนวนซองที่บรรจุแล้ว
4ลด (−) — ลดค่าที่กำลังตั้ง
5ล้างค่า / ฟังก์ชัน — ล้างค่า (ตั้งศูนย์/ล้างตัวนับ) · เข้าเมนูฟังก์ชัน
6เพิ่ม (+) — เพิ่มค่าที่กำลังตั้ง
7เร็ว ◀ — ระดับความเร็วป้อนของ: เร็ว · เลื่อนหลักตัวเลข
8กลาง / ย้อนกลับ — ระดับความเร็วป้อนของ: กลาง · ออกจากเมนู
9ช้า ▶ — ระดับความเร็วป้อนของ: ช้า · เลื่อนหลักตัวเลข
10เริ่ม — เริ่มชั่งและบรรจุอัตโนมัติ
11ปล่อยของ / เทของออก — ปล่อยของที่ชั่งอยู่ · เทของค้างออกให้หมด (ตอนเลิกงาน/เปลี่ยนวัตถุดิบ)
12หยุด — หยุดการทำงาน
แผงควบคุมชุดชั่ง123456789101112

รุ่นชั่ง 4 หัว มีแผงชุดชั่งแยกทุกหัว ตั้งน้ำหนักแต่ละหัวได้ · ปุ่มที่มี 2 ชื่อ ทำ 2 หน้าที่ตามโหมดที่ใช้งานอยู่

แผงควบคุมชุดทำซอง ตัวอย่างจากภาพสินค้า — แผงของแต่ละรุ่นอาจต่างกัน

Aจออุณหภูมิซีลตัวบน (°C) — แท่งซีลข้าง/ซีลหลัง
Bจอความยาวซอง (มม.) — ความยาวซองที่ตั้ง
Cจออุณหภูมิซีลตัวล่าง (°C) — แท่งซีลบน-ล่าง
Dจอจำนวน — นับจำนวนซอง
Eปรับอุณหภูมิตัวบน + / −
Fหยุด · ทำงาน — สั่งชุดทำซองหยุด/เดิน
Gปรับความยาวซอง + / −
Hปรับอุณหภูมิตัวล่าง + / −
Iจ็อก / ตั้งค่า — เดินทีละจังหวะ · เข้าตั้งค่า
Jล้างค่า / จำนวน — ล้างตัวนับจำนวนซอง
Kดึงซอง · ตัดซอง — สั่งดึงฟิล์ม/ตัดซองเอง ใช้ตอนร้อยฟิล์มหรือทดลอง
แผงควบคุมชุดทำซองABCDEFGHIJK
คำแนะนำทั่วไป: หน้าที่ปุ่มอธิบายตามชื่อที่พิมพ์บนแผง ส่วนลำดับการกด รหัสเมนูฟังก์ชัน และการตั้งค่าขั้นสูง อาจต่างกันตามรุ่นและล็อตผลิต — ยึดเมนูของเครื่องจริงเป็นหลัก ถ้าไม่แน่ใจ ถ่ายรูปแผงส่งทาง LINE @PYCM ก่อนกดเปลี่ยนค่าที่ไม่รู้จัก
คู่มือการใช้งาน เครื่องชั่งบรรจุซองอัตโนมัติ ซีรีส์ GPK · รหัสสินค้า 34174–34189 หน้า 6 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
ขั้นตอนใช้งาน
OPERATION

ใช้งาน 5 ขั้น

ใส่ม้วนฟิล์ม
1 ใส่ม้วนฟิล์มทดสอบเครื่อง
เสียบไฟ ต่อสายข้อมูล
2 เสียบไฟต่อสายข้อมูล
ตั้งค่าที่แผงควบคุม
3 ตั้งค่าที่แผงควบคุม
เทวัตถุดิบ กดเริ่ม
4 เทวัตถุดิบแล้วกดเริ่ม
บรรจุเสร็จ
5 บรรจุเสร็จได้ซองสำเร็จ

ทดลองซองแรก ทำทุกครั้งที่เปลี่ยนวัตถุดิบ ฟิล์ม หรือน้ำหนักต่อซองคำแนะนำทั่วไป

  1. เปิดสวิตช์ไฟ ตั้งอุณหภูมิซีลตัวบน/ตัวล่าง แล้วรอจนจออุณหภูมิถึงค่าที่ตั้งและนิ่ง
  2. ตั้งความยาวซองที่แผงชุดทำซอง
  3. ทำซองเปล่า 3–5 ซอง (ยังไม่เทวัตถุดิบ) ตรวจรอยซีล: ติดแน่น ไม่ย่น ไม่ไหม้ ดึงแล้วไม่ลอกง่าย และตัดตรงกลางรอยซีล
  4. ตั้งศูนย์ตาชั่ง: ถังและตาชั่งว่าง กดล้างค่าให้จอน้ำหนักเป็น 0.0
  5. ตั้งน้ำหนักที่ตั้งด้วยปุ่มเพิ่ม/ลด และเลือกความเร็วป้อน (เริ่มที่กลาง/ช้า กับของชิ้นเล็กหรือผง)
  6. เทวัตถุดิบลงถัง (ไม่ล้นขอบ ไม่มีก้อนหรือสิ่งแปลกปลอม) แล้วกดเริ่ม
  7. สุ่มชั่ง 10 ซองแรกด้วยตาชั่งแยก (หักน้ำหนักซองเปล่า) เทียบกับค่าที่ตั้ง แล้วปรับ — ความคลาดเคลื่อนตามรุ่น ±0.2 กรัม หรือ ±2 กรัม
  8. ระหว่างงาน: เติมวัตถุดิบก่อนถังหมด ดูจอจำนวนซอง และสุ่มตรวจรอยซีลเป็นระยะ
  9. เลิกงาน: กดหยุด → เทของออก → ปิดสวิตช์ไฟ → ทำความสะอาด (หน้า 9)
แต่ละแบบต่างกันเล็กน้อย
  • ป้อนด้วยมือ (H): ไม่มีขั้นตั้งศูนย์/ตั้งน้ำหนัก — ตั้งเฉพาะชุดทำซอง แล้วหย่อนของที่เตรียมไว้ลงกรวยตามจังหวะการทำซอง ระวังมือห่างจากกรวยเสมอ
  • ป้อนด้วยจานสั่นเกลียว (A): เติมชิ้นงานลงชามให้ระดับพอดี ไม่ล้น ชามสั่นให้ชิ้นงานไต่รางเกลียวออกทีละน้อยเข้าชุดชั่ง — ถ้าของออกไม่สม่ำเสมอ ลดความเร็วป้อน (ยึดเมนูของเครื่องจริงเป็นหลัก)
  • ชั่ง 4 หัว (4H): ตั้งศูนย์และตั้งน้ำหนักทีละหัวที่แผงของหัวนั้น ๆ แล้วตรวจน้ำหนักรวมต่อซอง
  • เปลี่ยนสีหรือชนิดวัตถุดิบ: เทของออกและทำความสะอาดถัง ตาชั่ง กรวยให้หมดก่อน กันปนสี/ปนกลิ่น
ตำแหน่งแต่ละขั้นบนเครื่อง143235

ปรับอุณหภูมิซีล ค่าที่เหมาะขึ้นกับชนิดและความหนาฟิล์ม — ไม่มีค่าตายตัว

อาการที่เห็นจากซองทดลองสิ่งที่ควรปรับ
ซีลไม่ติด / ดึงแล้วลอกง่ายเพิ่มอุณหภูมิทีละน้อย รอให้นิ่งแล้วทดลองใหม่ · ตรวจว่าหันด้านซีลได้ของฟิล์มเข้าหากัน
รอยซีลย่น ไหม้ ทะลุ หรือฟิล์มยืดลดอุณหภูมิทีละน้อย · ทำความสะอาดคราบฟิล์มบนแท่งซีล
มีผง/เศษของติดในรอยซีลลดความเร็ว เพิ่มความยาวซองเล็กน้อย ให้ของตกถึงก้นซองก่อนซีล

จดค่าอุณหภูมิ ความยาวซอง และน้ำหนักที่ใช้ได้ดีของแต่ละฟิล์ม/วัตถุดิบไว้ (ตารางบันทึกหน้า 10) ครั้งต่อไปตั้งได้ทันที

คู่มือการใช้งาน เครื่องชั่งบรรจุซองอัตโนมัติ ซีรีส์ GPK · รหัสสินค้า 34174–34189 หน้า 7 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
ความปลอดภัยคำแนะนำทั่วไป
SAFETY
ข้อควรระวัง — อ่านก่อนใช้งานทุกครั้ง
  • แท่งซีลร้อนจัด ทั้งขณะทำงานและหลังปิดเครื่องสักพัก ห้ามสัมผัส
  • ห้ามสอดมือ/เครื่องมือใกล้ล้อหนีบ แท่งซีล และจุดตัดซองขณะเครื่องทำงาน
  • กดหยุด ปิดสวิตช์ และถอดปลั๊กก่อนทำความสะอาด เปลี่ยนฟิล์ม ปรับกลไก หรือเปิดฝา
  • รุ่นระบบลม: ปิดลมและปล่อยลมค้างในระบบก่อนซ่อม — ชุดซีลอาจขยับเองจากแรงลมค้าง
  • ต้องต่อสายดิน ห้ามใช้เครื่องที่สายไฟหรือปลั๊กชำรุด
  • ห้ามฉีดน้ำหรือใช้ผ้าเปียกชุ่มเช็ดตัวเครื่องและแผงควบคุม
  • ผงละเอียดบางชนิดฟุ้งแล้วติดไฟได้ — ระบายอากาศดี ห้ามประกายไฟ/เปลวไฟใกล้เครื่อง
  • เก็บผมยาว แขนเสื้อ สายคล้อง และถุงมือหลวมให้เรียบร้อยก่อนทำงานใกล้เครื่อง
  • ให้เฉพาะผู้ที่ได้รับการสอนใช้งาน ไม่ให้เด็กเข้าใกล้ ห้ามปล่อยเครื่องทำงานโดยไม่มีคนดูแล
  • ห้ามถอดฝาครอบ ดัดแปลงวงจร หรือลอกป้ายเตือนบนเครื่อง
ตรวจก่อนเปิดเครื่องทุกวัน
  • เครื่องตั้งนิ่ง ล้อล็อกครบ
  • สายไฟ สายดิน สายข้อมูล เสียบแน่น ไม่ชำรุด
  • ร้อยฟิล์มถูกแนว ม้วนอยู่กึ่งกลาง
  • ถังวัตถุดิบ ตาชั่ง และกรวย สะอาด แห้ง
  • ไม่มีเครื่องมือหรือเศษของวางบนเครื่อง
  • (รุ่นระบบลม) แรงดันลมปกติ ไม่มีน้ำในถ้วยกรอง
งานบรรจุอาหาร/ของกินได้: ทำความสะอาดทุกส่วนที่สัมผัสวัตถุดิบก่อนเริ่มงานและเมื่อเปลี่ยนวัตถุดิบ และเลือกใช้ฟิล์มสำหรับบรรจุอาหาร

การเคลื่อนย้ายเครื่อง

วัสดุซองที่ใช้ได้ ฟิล์มม้วนที่ซีลด้วยความร้อนได้

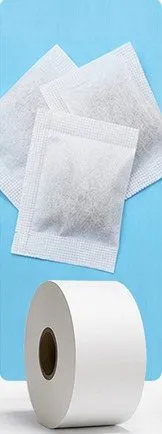

กระดาษกรอง
กระดาษกรอง

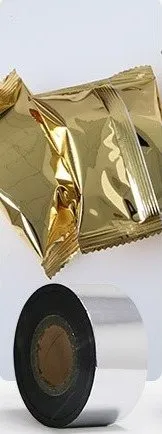

ฟิล์มเคลือบอลูมิเนียม
ฟิล์มเคลือบอลูมิเนียม

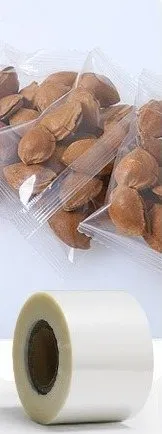

ฟิล์มลามิเนต
ฟิล์มลามิเนต (คอมโพสิต)

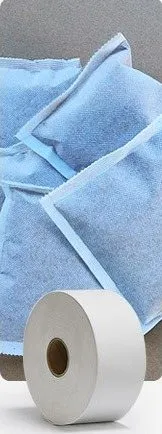

ผ้าไม่ทอ
ผ้าไม่ทอ

ใช้ได้กับซองใส ซองฟอยล์ และฟิล์มพิมพ์สีด้วย

คู่มือการใช้งาน เครื่องชั่งบรรจุซองอัตโนมัติ ซีรีส์ GPK · รหัสสินค้า 34174–34189 หน้า 8 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
8
ทำความสะอาด และบำรุงรักษาคำแนะนำทั่วไป
CLEANING & MAINTENANCE
เมื่อไรสิ่งที่ต้องทำ (ปิดสวิตช์ ถอดปลั๊ก และรอแท่งซีลเย็นก่อนทุกครั้ง)
หลังเลิกงาน
ทุกวัน
  • กดเทของออก แล้วเก็บวัตถุดิบที่ค้างในถัง ตาชั่ง และกรวยให้หมด
  • ปัด/ดูดเศษผงและเม็ดออกจากถัง ช่องปล่อยของ บ่าขึ้นรูปซอง และรอบแท่งซีล (แปรงขนนุ่ม หรือเครื่องดูดฝุ่น)
  • เช็ดคราบฟิล์มบนผิวแท่งซีลด้วยผ้าแห้ง — ห้ามขูดด้วยของมีคม
  • เช็ดตัวเครื่องด้วยผ้าหมาดแล้วเช็ดแห้ง ห้ามน้ำเข้าแผงควบคุม
ทุกสัปดาห์
  • ทำความสะอาดลายล้อหนีบฟิล์มไม่ให้มีผงอุด (ล้อลื่นทำให้ซองยาวไม่เท่ากัน)
  • ตรวจน็อต/สกรูหลวม โดยเฉพาะขาตั้งม้วนฟิล์ม บ่าขึ้นรูปซอง และชุดแท่งซีล
  • เช็ดตาชั่งเบา ๆ ห้ามกดแรงหรือกระแทก · (รุ่นระบบลม) ระบายน้ำในถ้วยกรองลม
ทุกเดือน
  • หยอดน้ำมันจุดหมุน/รางเลื่อนเล็กน้อยตามจุดที่เครื่องกำหนด — ห้ามโดนแท่งซีล ฟิล์ม และตาชั่ง
  • ตรวจสายไฟ สายข้อมูล ขั้วต่อ ไม่แตก ไม่หลวม · ตรวจมีดตัดซอง ถ้าตัดไม่ขาดติดต่อฝ่ายบริการ
  • ตรวจความแม่นตาชั่ง: บรรจุ 10 ซองแล้วชั่งเทียบกับตาชั่งแยก
เปลี่ยนวัตถุดิบ
/ เปลี่ยนสี		เทของออก แล้วปัด/ดูดเศษในถัง ตาชั่ง กรวย และบ่าขึ้นรูปซองให้หมดก่อนเทวัตถุดิบใหม่ — กันปนสี ปนกลิ่น และน้ำหนักเพี้ยน · งานอาหารล้างส่วนที่สัมผัสวัตถุดิบและเช็ดให้แห้งสนิท
ไม่ใช้นานทำความสะอาดให้แห้งสนิท ถอดม้วนฟิล์มเก็บ คลุมเครื่องกันฝุ่น ถอดปลั๊ก (รุ่นระบบลม ปิดลมและปล่อยลมค้าง)

ชิ้นส่วนสึกหรอ (เช่น ผ้า/เทปที่ผิวแท่งซีล ล้อหนีบ มีดตัด) และวิธีถอดเปลี่ยน — ยึดคู่มือ/ป้ายของเครื่องจริงเป็นหลัก หรือสอบถามฝ่ายบริการก่อนสั่งอะไหล่

9
อุปกรณ์เสริม
OPTIONS

สั่งติดตั้งเพิ่มได้ มีค่าใช้จ่ายเพิ่ม — สอบถามฝ่ายขายว่าใช้ได้กับรุ่นที่เลือกหรือไม่

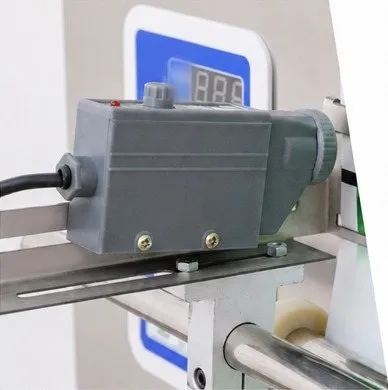

เซนเซอร์ตามตำแหน่งลายฟิล์ม
เซนเซอร์ตามตำแหน่งลายฟิล์มอ่านตำแหน่งลายบนฟิล์มพิมพ์สี ตัดตรงลายทุกซอง ซองได้ลายและความยาวสม่ำเสมอ

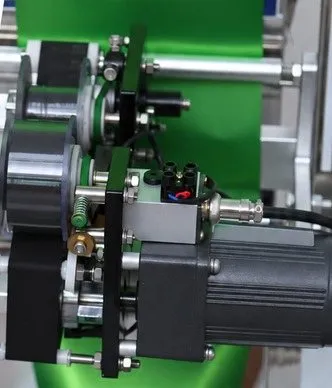

ชุดพิมพ์ริบบอน
ชุดพิมพ์ริบบอนพิมพ์วันผลิต ชื่อสินค้า หรือชื่อกิจการลงบนซองระหว่างบรรจุ

ต้องการเครื่องหลายหัวสั่งทำ บ่าขึ้นรูปซองขนาดอื่น หรือแรงดันไฟอื่น สอบถามฝ่ายขายได้

คู่มือการใช้งาน เครื่องชั่งบรรจุซองอัตโนมัติ ซีรีส์ GPK · รหัสสินค้า 34174–34189 หน้า 9 / 10
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
10
แก้ปัญหาเบื้องต้นคำแนะนำทั่วไป
TROUBLESHOOTING
อาการสาเหตุที่พบบ่อยวิธีแก้
เปิดสวิตช์แล้วจอไม่ติดปลั๊กหลวม เบรกเกอร์ตัด สายไฟชำรุดตรวจเต้ารับ เบรกเกอร์ สายไฟ · ถ้ายังไม่ติด หยุดใช้และติดต่อฝ่ายบริการ
ซีลไม่ติด / รอยซีลลอกอุณหภูมิต่ำไป ฟิล์มไม่ใช่ชนิดซีลร้อน หันด้านฟิล์มผิด มีผงติดรอยซีลเพิ่มอุณหภูมิทีละน้อย ตรวจชนิดและด้านฟิล์ม ทำความสะอาดแท่งซีล
ซองย่น / รอยซีลไหม้ ทะลุอุณหภูมิสูงไป ฟิล์มตึงไม่เท่ากัน แท่งซีลมีคราบลดอุณหภูมิ ร้อยฟิล์มใหม่ให้ตรง เช็ดคราบบนแท่งซีล
น้ำหนักไม่ตรง / ค่าแกว่งไม่ได้ตั้งศูนย์ เครื่องโยก ล้อไม่ล็อก ลมพัดหรือมีแรงสั่น ความเร็วป้อนสูงไป วัตถุดิบไหลไม่สม่ำเสมอตั้งศูนย์ใหม่ ตั้งเครื่องให้นิ่ง ปิดพัดลม ลดความเร็วป้อน (เร็ว → กลาง/ช้า) เติมวัตถุดิบให้ระดับสม่ำเสมอ
ฟิล์มเบี้ยว / ซองยาวไม่เท่ากันม้วนฟิล์มไม่อยู่กึ่งกลาง ร้อยฟิล์มผิดแนว ล้อหนีบมีผงหรือไม่ได้หนีบจัดม้วนให้ตรงแนวบ่าขึ้นรูปซอง ร้อยใหม่ ทำความสะอาดล้อหนีบ ตั้งความยาวซองใหม่ · ฟิล์มพิมพ์ลายใช้เซนเซอร์ตามลาย
ของค้างกรวย / ช่องปล่อยของอุดวัตถุดิบชื้น จับตัว ผงละเอียดมาก หรือชิ้นใหญ่เกินช่องใช้วัตถุดิบแห้ง ร่อนก้อนออก ทำความสะอาดกรวยและบ่าขึ้นรูปซอง ลดน้ำหนักต่อซอง · งานผงละเอียดมาก/ผงไหลยาก สอบถามฝ่ายขายก่อนเลือกรุ่น
ตัดซองไม่ขาด / ซองติดกันมีดตัดมีคราบหรือทื่อ ตำแหน่งตัดไม่ตรงรอยซีลทำความสะอาด ตั้งความยาวซองใหม่ · ถ้ายังไม่ขาด ติดต่อฝ่ายบริการ
ชุดชั่งไม่ปล่อยของ / ไม่ทำงานตามจังหวะสายข้อมูลหลวมหรือหลุดปิดสวิตช์ เสียบสายข้อมูลให้แน่น แล้วเปิดใหม่
(ระบบลม) ชุดซีลไม่ขยับ / ซีลไม่แน่นแรงดันลมต่ำ ลมรั่ว มีน้ำในระบบตรวจปั๊มลม ข้อต่อ ระบายน้ำ ตั้งแรงดันตามป้ายเครื่อง

บันทึกข้อมูลเครื่อง และค่าที่ใช้ได้ดี กรอกเก็บไว้ ใช้ตอนตั้งเครื่องครั้งต่อไปและตอนแจ้งอาการ

รหัสสินค้า / รุ่น
หมายเลขเครื่อง (จากป้ายเครื่อง) / วันที่รับเครื่อง
ฟิล์มที่ใช้ (ชนิด / หน้ากว้าง)
อุณหภูมิซีลตัวบน / ตัวล่าง · ความยาวซอง
วัตถุดิบ · น้ำหนักต่อซอง · ความเร็วป้อน
☎
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — แจ้งรหัสสินค้า (34174–34189) รุ่น และอาการที่พบ แนบรูปแผงควบคุม รูปซองที่มีปัญหา หรือคลิปขณะเครื่องทำงานได้
LINE @PYCM · โทร 02-114-7416 กด 2

— จบคู่มือ —

คู่มือการติดตั้งและใช้งาน เครื่องชั่งบรรจุซองอัตโนมัติ ซีรีส์ GPK 16 รุ่น — ภาพประกอบ 46

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM📞 02-114-7416

ดูรายละเอียดสินค้า

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
