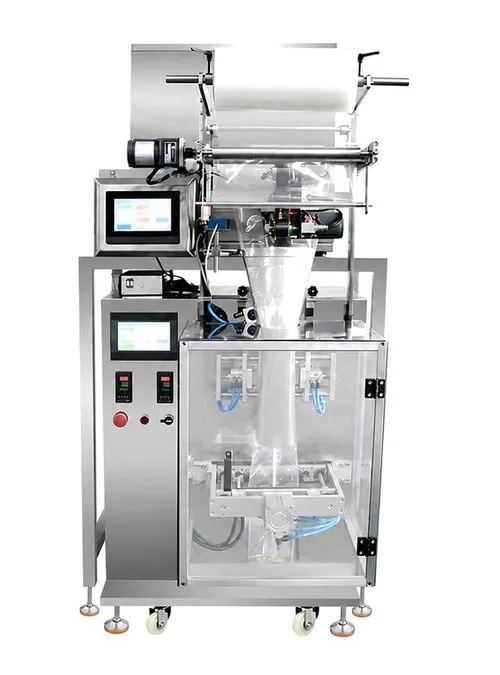

เครื่องบรรจุซองแนวตั้งแบบม้วนฟิล์ม พร้อมเครื่องชั่งอิเล็กทรอนิกส์หัวเดียว — ป้อนวัตถุดิบ ชั่งน้ำหนัก ขึ้นรูปซอง เติม ซีล และตัดซอง ต่อเนื่องอัตโนมัติในเครื่องเดียว ได้ซองหมอนซีลหลังพร้อมขาย
- 1ชั่ง 50–500 กรัม/ซองตั้งน้ำหนักเป้าหมายได้ ชั่งทีละซองด้วยเครื่องชั่งหัวเดียว
- 210–30 ซอง/นาทีขึ้นกับวัตถุดิบ น้ำหนักต่อซอง และขนาดซอง
- 3ทำซองจากม้วนฟิล์มบ่าขึ้นรูป + ชุดซีลหลัง + ชุดซีลขวางพร้อมตัด · มีตาแมวอ่านมาร์คฟิล์ม

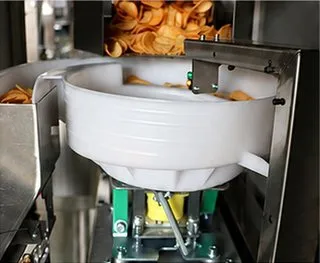

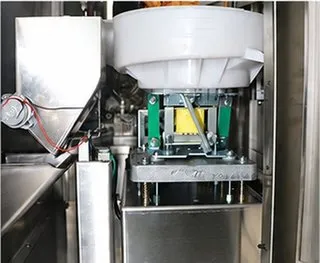

- 4ป้อนวัตถุดิบอัตโนมัติถังพักวัตถุดิบ + จานสั่นป้อนลงถังชั่ง
- 5ตัวเครื่องสแตนเลสฝาหน้าอะคริลิกใส · จอสัมผัส · มีล้อเลื่อนและขาปรับระดับ
ข้อมูลจำเพาะ ตามข้อมูลสินค้า
| รุ่น | MY-60W | กำลังผลิต | 10–30 ซอง/นาที |
|---|---|---|---|

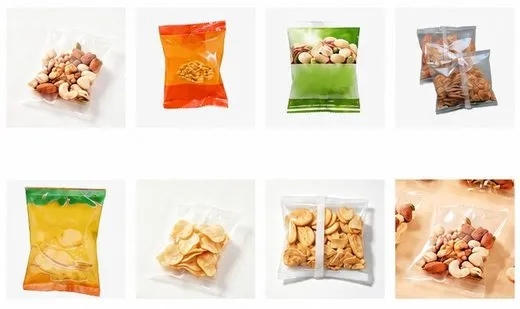

| ช่วงชั่งน้ำหนัก | 50–500 กรัม/ซอง | รูปแบบซอง | ซองหมอนซีลหลัง (แบบอื่นสั่งทำได้) |
| ความยาวซอง | 40–200 มม. | ความกว้างซอง | 40–180 มม. |
| ฟิล์มกว้างสูงสุด | 220 มม. | กำลังไฟรวม | 1,800 วัตต์ |
| ระบบไฟ | 220V / 380V | น้ำหนักเครื่อง | 360 กก. |
| ขนาดเครื่อง | 900 × 800 × 2,000 มม. (ยาว × กว้าง × สูง) | ||
| ฟิล์มที่ใช้ได้ | ฟิล์มที่ซีลด้วยความร้อนได้ เช่น กระดาษ/PE · PET/AL/PE · NY/PE · กระดาษกรองชา ฯลฯ | ||

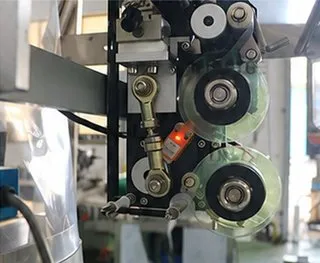

ระบบไฟ (220V 1 เฟส หรือ 380V) อุปกรณ์เสริม (เช่น เครื่องพิมพ์วันที่) และขนาดบ่าขึ้นรูปที่มากับเครื่อง ให้ยืนยันกับฝ่ายขายก่อนสั่งซื้อ · ข้อมูลอาจปรับเปลี่ยนตามล็อต
สารบัญ Contents
- 1ส่วนประกอบ และหลักการทำงาน2
- 2ความปลอดภัย · วัตถุดิบ · การเตรียมก่อนใช้งาน3
- 3ขั้นตอนการใช้งาน4
- 4ดูแลรักษา · แก้ปัญหาเบื้องต้น · ติดต่อฝ่ายบริการ5
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1
ส่วนประกอบ และหลักการทำงาน
COMPONENTS & HOW IT WORKS

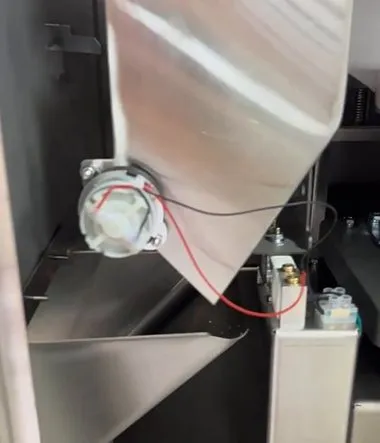

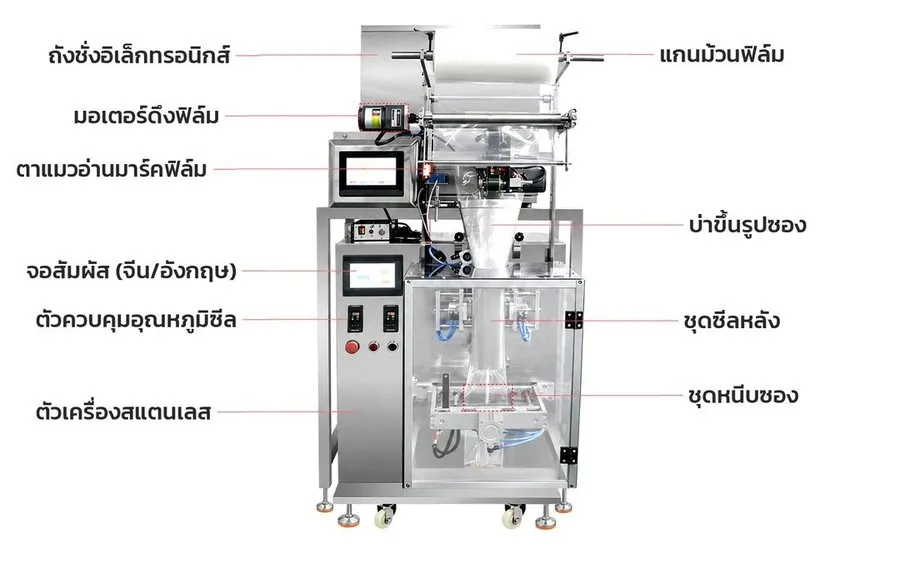

ถังชั่งอิเล็กทรอนิกส์ — ชั่งวัตถุดิบทีละซองตามน้ำหนักที่ตั้งไว้
แกนม้วนฟิล์ม — ใส่ม้วนฟิล์มบรรจุ ฟิล์มคลายตัวตามการดึง
มอเตอร์ดึงฟิล์ม — ดึงฟิล์มลงทีละช่วงตามความยาวซอง

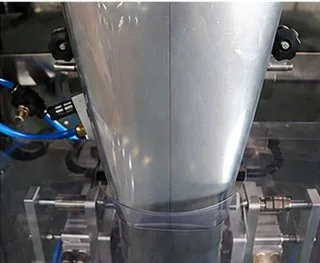

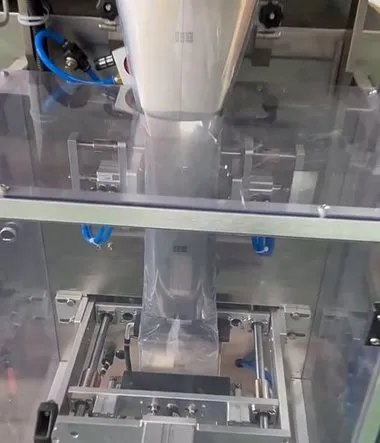

บ่าขึ้นรูปซอง — ม้วนฟิล์มแผ่นเรียบให้เป็นทรงกระบอก (ขนาดตามความกว้างซอง)
ตาแมวอ่านมาร์คฟิล์ม — อ่านเครื่องหมายบนฟิล์มพิมพ์ลาย ให้ตัดซองตรงลาย

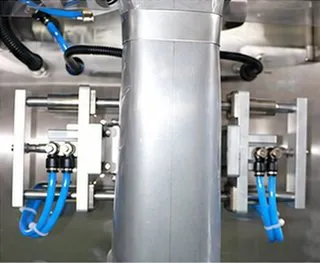

ชุดซีลหลัง — ซีลตะเข็บแนวตั้งด้านหลังซองด้วยความร้อน
จอสัมผัส (จีน/อังกฤษ) — ตั้งค่า แสดงสถานะ แจ้งเตือน นับยอดผลิต

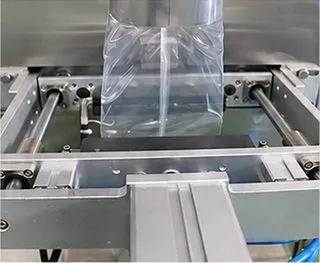

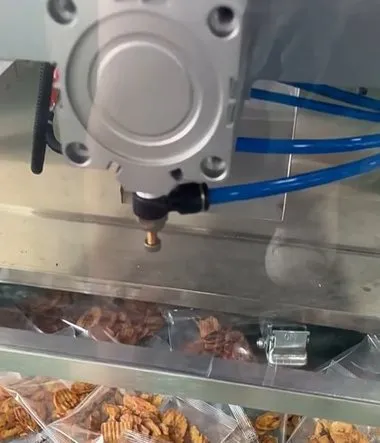

ชุดซีลขวาง + มีดตัด — ซีลหัว–ท้ายซองแล้วตัดแยกเป็นซอง
ตัวควบคุมอุณหภูมิซีล — ตั้ง/แสดงอุณหภูมิชุดซีล (แยกซีลหลัง/ซีลขวาง)
ชุดหนีบซอง — จับซองขณะซีล/ตัด ให้ซองเรียบ
หลักการทำงาน

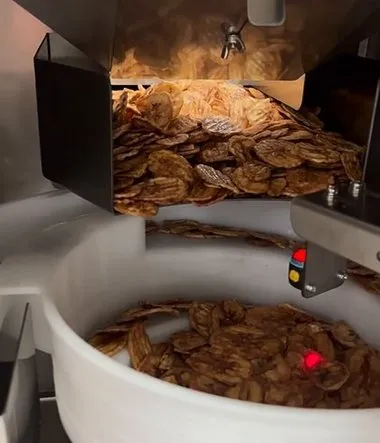

1ป้อนวัตถุดิบถังพัก → จานสั่น
2ชั่งน้ำหนักตามค่าที่ตั้ง
3ขึ้นรูปซองฟิล์มผ่านบ่า + ซีลหลัง
4เติมวัตถุดิบตกลงซอง
5ซีลขวาง + ตัดได้ซองพร้อมขาย
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2
ความปลอดภัย · วัตถุดิบ · การเตรียมก่อนใช้งาน
SAFETY, MATERIALS & PREPARATION
ไฟฟ้า
- ให้ช่างไฟติดตั้งระบบไฟ ใช้เบรกเกอร์ขนาดเหมาะสม และต่อสายดินทุกครั้ง · ตรวจระบบไฟของสถานที่ (220V หรือ 380V) ให้ตรงกับสเปกเครื่องที่สั่งก่อนต่อไฟ
- ห้ามฉีดน้ำใส่ตู้ไฟฟ้า จอสัมผัส และตัวควบคุม — ทำความสะอาดด้วยผ้าหมาดเท่านั้น · ตัดไฟทุกครั้งก่อนตรวจซ่อม
ความร้อน และใบมีด
- ชุดซีลหลัง/ซีลขวางร้อนจัด และมีใบมีดตัดซอง — ปิดเครื่องและรอให้เย็นก่อนล้วงมือ เปลี่ยนฟิล์ม หรือแก้ซองติด · ห้ามเปิดฝาอะคริลิกขณะเครื่องทำงาน
- เก็บผม แขนเสื้อ และเครื่องประดับ ให้ห่างจากลูกกลิ้งดึงฟิล์มและชุดซีล · ผู้ใช้งานควรได้รับการสอนการใช้งานก่อน
วัตถุดิบที่เหมาะ / ไม่เหมาะ คำแนะนำทั่วไป

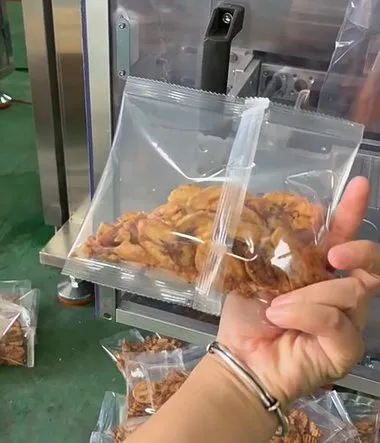

เหมาะ: ชิ้นหรือเม็ดที่ไหลได้กล้วยฉาบ มันฝรั่งทอด ข้าวเกรียบ ขนมพอง ถั่ว ธัญพืช บิสกิต ลูกอม ของแห้ง · ชิ้นส่วนเล็ก เช่น อะไหล่โลหะ ชิ้นส่วนพลาสติก/อิเล็กทรอนิกส์
ไม่เหมาะ / ต้องทดลองก่อนของเหลว ซอส ครีม ผงละเอียด วัตถุดิบเหนียวติดกันเป็นก้อน · ชิ้นใหญ่หรือยาวมาก (เช่น กล้วยแผ่นยาว) อาจติดปากถังชั่งหรือปากบ่าขึ้นรูป — ควรส่งตัวอย่างหรือคลิปวัตถุดิบให้ฝ่ายขายตรวจก่อนสั่ง
การเตรียมก่อนใช้งาน คำแนะนำทั่วไป
- ตำแหน่งวางเครื่อง: พื้นเรียบและแข็งแรง ไม่สั่น ไม่มีลมพัดแรง (มีผลต่อการชั่ง) · ปรับขาปรับระดับให้ได้ระดับแล้วล็อกล้อ · เว้นที่ด้านหน้าสำหรับเปิดฝาและรับซอง
- ไฟฟ้าและสายดิน: ให้ช่างไฟเดินสายตามระบบไฟของเครื่องที่สั่ง · ระบบลม: เครื่องมีสายลม/กระบอกลม — ตรวจกับฝ่ายขายว่าต้องต่อปั๊มลมแยกหรือไม่ และแรงดันที่ต้องใช้
- ฟิล์ม: เลือกฟิล์มที่ซีลด้วยความร้อนได้ กว้างไม่เกิน 220 มม. · ฟิล์มพิมพ์ลายต้องมีมาร์คสำหรับตาแมว
- บ่าขึ้นรูปซอง: ความกว้างซองขึ้นกับบ่าที่ติดตั้ง — เปลี่ยนความกว้างซองต้องเปลี่ยนบ่า (สอบถามขนาดบ่าที่มากับเครื่อง)
- วัตถุดิบ: เตรียมวัตถุดิบจริงสำหรับทดลองตั้งน้ำหนัก · ภาชนะ/ตะกร้ารับซอง · ตาชั่งสำหรับสุ่มตรวจน้ำหนัก
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
3
ขั้นตอนการใช้งาน คำแนะนำทั่วไป
OPERATION
1ใส่ฟิล์มร้อยผ่านบ่าขึ้นรูป
2ตั้งค่าอุณหภูมิ · ความยาวซอง · น้ำหนัก
3ทดลองเดินเปล่า แล้วเดินจริง
4ตรวจสุ่มชั่ง · ตรวจรอยซีล
- ใส่ม้วนฟิล์มเข้าแกนม้วนฟิล์มด้านบน จัดให้อยู่กึ่งกลางแล้วล็อกแกน · ร้อยฟิล์มตามแนวลูกกลิ้งไปยังบ่าขึ้นรูป ด้านพิมพ์ลายหันออกด้านนอกซอง
- ร้อยฟิล์มผ่านบ่าขึ้นรูปซอง ให้ขอบฟิล์มทั้งสองข้างซ้อนกันพอดีที่แนวซีลหลัง แล้วดึงฟิล์มลงผ่านชุดซีลหลังจนถึงชุดซีลขวาง
- เปิดเครื่องและตั้งอุณหภูมิชุดซีลหลังและชุดซีลขวางที่ตัวควบคุมอุณหภูมิ — ใช้ค่าตามคู่มือ/การตั้งค่าที่มากับเครื่องเป็นจุดเริ่ม แล้วปรับตามชนิดและความหนาของฟิล์ม · รอให้ถึงอุณหภูมิก่อนเดินเครื่อง
- ตั้งความยาวซองที่จอสัมผัส (อยู่ในช่วง 40–200 มม.) · ฟิล์มพิมพ์ลาย: เปิดใช้ตาแมวและปรับให้อ่านมาร์คได้ ตัดซองตรงลาย
- ตั้งน้ำหนักเป้าหมายต่อซอง (ช่วง 50–500 กรัม) และความเร็ว · เติมวัตถุดิบลงถังพัก ปรับจานสั่นให้ป้อนสม่ำเสมอ ไม่ล้น ไม่ขาด
- ทดลองเดินเปล่า (ไม่ใส่วัตถุดิบ) ตรวจว่าฟิล์มวิ่งตรง ซีลหลังเรียบ ซีลขวางติดและตัดขาด ซองยาวเท่ากัน
- เดินจริงกับวัตถุดิบ — สังเกตว่าวัตถุดิบตกลงซองหมดก่อนซีลขวาง ไม่ติดรอยซีล ถ้าติดให้ปรับจังหวะ/ความเร็วตามคู่มือเครื่อง
- สุ่มชั่งซองจริงเป็นระยะ (เช่น ทุกชั่วโมง/ทุกกะ) และตรวจรอยซีล · น้ำหนักเพี้ยนให้หยุดตรวจถังชั่ง ทำความสะอาด และปรับตั้งตามคู่มือเครื่อง

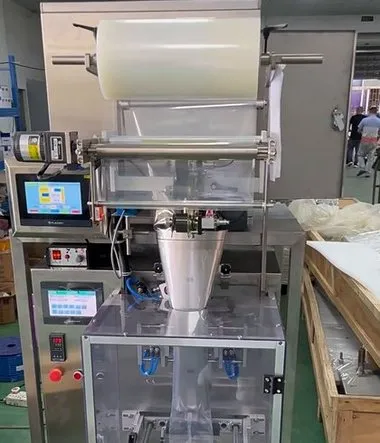

ภาพจากคลิปเดินเครื่องจริง · ค่าตั้ง (อุณหภูมิ ความเร็ว จังหวะ) ขึ้นกับฟิล์มและวัตถุดิบ ให้ยึดคู่มือ/การตั้งค่าที่มากับเครื่อง
ตรวจระหว่างเดินเครื่อง
- รอยซีลหลังและซีลขวางเรียบ ติดแน่น ไม่มีวัตถุดิบติดรอยซีล · ซองตัดขาดและยาวเท่ากัน
- สุ่มชั่งน้ำหนักซองจริงเทียบค่าที่ตั้ง · จดบันทึกยอดผลิตจากจอสัมผัส
- วัตถุดิบในถังพักไม่หมดและไม่ล้น · จานสั่นป้อนสม่ำเสมอ · ฟิล์มเหลือพอสำหรับรอบงาน
- มีเสียงหรือกลิ่นผิดปกติ (เช่น กลิ่นไหม้) ให้กดหยุดเครื่องแล้วตรวจก่อนเดินต่อ
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
4
ดูแลรักษา · แก้ปัญหาเบื้องต้น
CARE & TROUBLESHOOTING
- ทุกวันหลังเลิกงาน: ปิดเครื่อง ตัดไฟ รอชุดซีลเย็น · กวาด/ดูดเศษวัตถุดิบในถังพัก จานสั่น ถังชั่ง บ่าขึ้นรูป และบริเวณชุดซีล · เช็ดผิวสแตนเลสด้วยผ้าหมาด
- หน้าชุดซีล: เช็ดคราบฟิล์ม เศษขนม และน้ำมันตอนเครื่องเย็น — คราบสะสมทำให้ซีลไม่ติดหรือรอยซีลไม่เรียบ · เลนส์ตาแมว: เช็ดให้สะอาดเสมอ
- เป็นระยะ: ตรวจใบมีดตัด ลูกกลิ้งดึงฟิล์ม สายลมและข้อต่อ ว่าไม่สึก ไม่หลวม ไม่รั่ว · ตรวจเทียบเครื่องชั่งด้วยตุ้มน้ำหนักมาตรฐาน และหล่อลื่นเพลา/รางเลื่อน ตามคู่มือที่มากับเครื่อง (จุดใกล้อาหารใช้สารหล่อลื่นเกรดอาหาร)
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ |
|---|---|---|
| ซีลไม่ติด / ซองรั่ว | อุณหภูมิซีลต่ำ · หน้าซีลสกปรก · วัตถุดิบติดรอยซีล · ฟิล์มซีลด้วยความร้อนไม่ได้ | เพิ่มอุณหภูมิทีละน้อยแล้วทดลอง · เช็ดหน้าซีลตอนเย็น · ปรับจังหวะป้อนให้วัตถุดิบตกหมดก่อนซีล · ตรวจชนิดฟิล์ม |
| รอยซีลไหม้ ย่น หรือฟิล์มละลาย | อุณหภูมิซีลสูงเกิน · ฟิล์มบาง | ลดอุณหภูมิทีละน้อย · ใช้ค่าตั้งตามคู่มือเครื่องสำหรับฟิล์มนั้น |
| ซองยาวไม่เท่ากัน / ตัดไม่ตรงลาย | ตาแมวอ่านมาร์คไม่ได้ · เลนส์สกปรก · ลูกกลิ้งดึงฟิล์มลื่น · ตั้งความยาวซองไม่ตรง | เช็ดเลนส์ ปรับตำแหน่ง/ความไวตาแมว · ทำความสะอาดลูกกลิ้ง · ตั้งความยาวซองใหม่ที่จอสัมผัส |
| น้ำหนักเพี้ยน | เครื่องสั่น/มีลมพัด · เศษวัตถุดิบค้างในถังชั่ง · ป้อนไม่สม่ำเสมอ · ชิ้นใหญ่หรือยาว | วางเครื่องให้มั่นคง กันลม · ทำความสะอาดถังชั่ง · ปรับจานสั่น · ตรวจเทียบเครื่องชั่งตามคู่มือ |
| วัตถุดิบติด / ไม่ไหล | ชิ้นใหญ่เกิน เหนียว หรือชื้น · วัตถุดิบในถังพักมากเกิน | หยุดเครื่องก่อนเขี่ยออก (ห้ามล้วงขณะทำงาน) · ลดปริมาณในถังพัก · ทดลองปรับความแรงจานสั่น |
| ฟิล์มเบี้ยว / ขาด | ม้วนฟิล์มไม่อยู่กึ่งกลาง · ร้อยฟิล์มผิดแนว · แรงดึงมากเกิน | จัดม้วนฟิล์มให้ตรง ร้อยใหม่ตามแนวลูกกลิ้ง · ตรวจแกนม้วนและลูกกลิ้ง |
| เครื่องไม่ทำงาน / ขึ้นแจ้งเตือน | ไฟไม่เข้า · ปุ่มหยุดฉุกเฉินถูกกด · ฝาเปิด · ลมไม่พอ (ถ้าใช้ลม) | ตรวจเบรกเกอร์ ปุ่มหยุดฉุกเฉิน และฝา · อ่านข้อความแจ้งเตือนที่จอ · ถ้ายังไม่หายให้หยุดใช้และติดต่อฝ่ายบริการ |
เช็กลิสต์ประจำวัน
- ก่อนเริ่ม: เครื่องตั้งได้ระดับ ล็อกล้อ สายดินต่อแล้ว
- ก่อนเริ่ม: ฟิล์มร้อยถูกแนว ม้วนฟิล์มอยู่กึ่งกลาง
- ก่อนเริ่ม: ถังพัก จานสั่น ถังชั่ง สะอาด แห้ง
- ก่อนเริ่ม: ชุดซีลถึงอุณหภูมิที่ตั้ง · ทดลองเดินเปล่าแล้ว
- ระหว่างงาน: สุ่มชั่งน้ำหนักและตรวจรอยซีลเป็นระยะ
- ระหว่างงาน: ฝาอะคริลิกปิด · ไม่ล้วงมือขณะเครื่องทำงาน
- หลังเลิกงาน: ปิดเครื่อง ตัดไฟ รอชุดซีลเย็น
- หลังเลิกงาน: ทำความสะอาดเศษวัตถุดิบ หน้าซีล และเลนส์ตาแมว
ขั้นตอนในคู่มือนี้เป็นคำแนะนำทั่วไปของเครื่องบรรจุแนวตั้ง — ค่าตั้งและรายละเอียดเฉพาะให้ยึดคู่มือ/การตั้งค่าที่มากับเครื่อง · ห้ามดัดแปลงระบบไฟหรือชุดซีลเอง
?
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — แจ้งรหัสสินค้า 34159 (รุ่น MY-60W) และอาการที่พบ แนบรูปหรือคลิปขณะเครื่องทำงานได้
