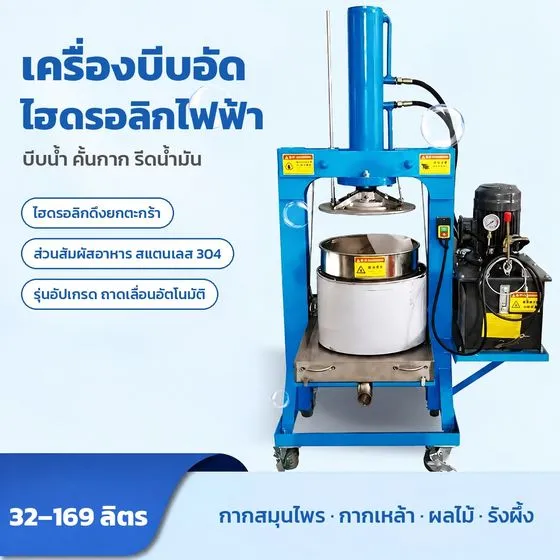

เครื่องบีบอัดไฮดรอลิกไฟฟ้า ใช้กระบอกไฮดรอลิกดันแผ่นกดสแตนเลสลงในตะกร้ากรอง เพื่อบีบแยกน้ำออกจากกาก เช่น น้ำทับทิม น้ำองุ่น น้ำผึ้งจากรังผึ้ง กากสมุนไพร กากเหล้า/ข้าวฟ่างหมัก ผักสับทำไส้ (รีดน้ำ) และกากหมู/กากไขมัน (รีดน้ำมัน) มีตะกร้า 32 / 52 / 98 / 169 ลิตร แรงอัด 10–40 ตัน ใช้ไฟ 380V 3 เฟส ขนาด 52–169 ลิตรมีทั้งรุ่นมาตรฐาน และรุ่นอัปเกรด (A) ที่ถาดรองน้ำพร้อมตะกร้าเลื่อนเข้า-ออกเองด้วยสวิตช์ โปรดอ่านคู่มือนี้ก่อนใช้งานครั้งแรก
| ชื่อสินค้า | เครื่องบีบอัดไฮดรอลิกไฟฟ้า ตะกร้ากรองสแตนเลส 304 |
|---|---|
| ใช้ทำอะไร | บีบ/อัดแยกน้ำออกจากกาก — ผลไม้ รังผึ้ง กากสมุนไพร กากเหล้า ผักสับ กากหมู/กากไขมัน |

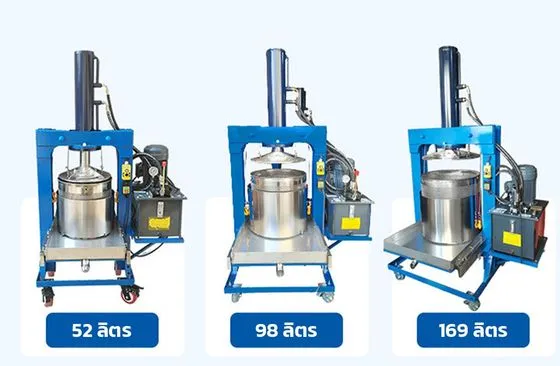

| ความจุตะกร้า | 32 / 52 / 98 / 169 ลิตร (ความจุตะกร้า ไม่ใช่ปริมาณน้ำที่ได้ต่อรอบ) |
| แรงอัด | กระบอกไฮดรอลิก 10 / 20 / 30 / 40 ตัน ตามขนาด · ระยะชัก 360–700 มม. |
| มอเตอร์ / ไฟ | 1.5–4 kW ไฟ 380V 3 เฟส · รุ่นอัปเกรดมีมอเตอร์เลื่อนถาดเพิ่ม 25 W |

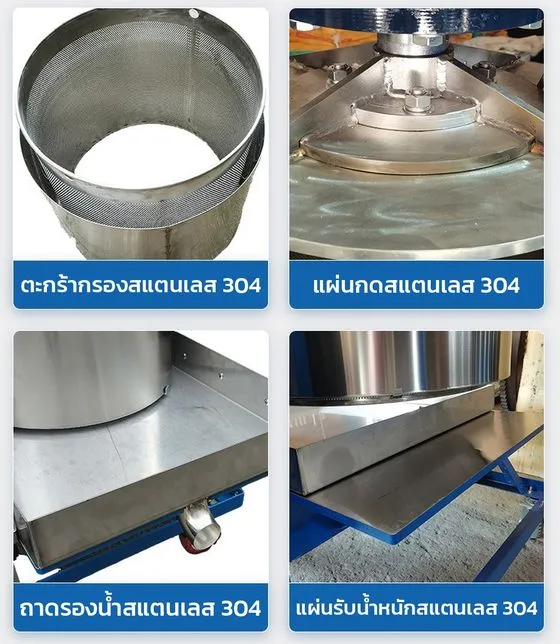

| วัสดุ | ส่วนสัมผัสอาหาร (ตะกร้า แผ่นกด ถาดรองน้ำ แผ่นรับน้ำหนัก) สแตนเลส 304 · โครงเหล็กพ่นสีฝุ่น |

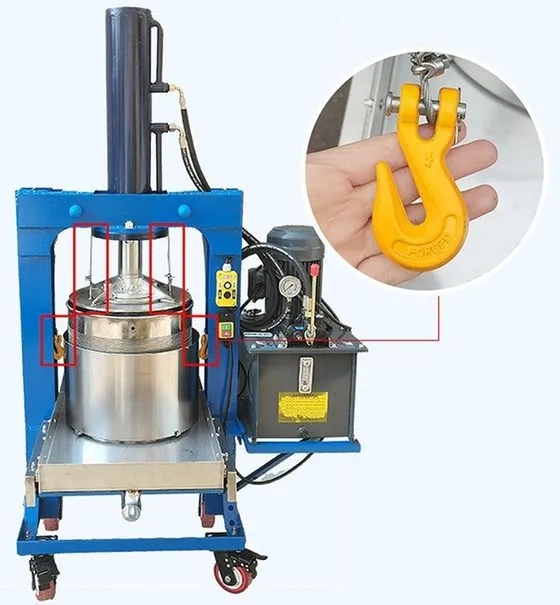

| ระบบช่วยงาน | ตะขอดึงยกตะกร้าด้วยไฮดรอลิก · จุดล็อกตำแหน่งตะกร้า 3 จุด · ล้อตันมีเบรก |
| รหัส | รุ่น | ตะกร้า (ลิตร) | ตะกร้า Ø×สูง (มม.) | มอเตอร์ | ถาดเลื่อนอัตโนมัติ | แรงอัด (ตัน) | ระยะชัก (มม.) | ขนาดเครื่อง ย×ก×ส (ซม.) | น้ำหนัก (กก.) |
|---|---|---|---|---|---|---|---|---|---|
| 33501 | EHP-32 | 32 | 320×400 | 1.5 kW | – | 10 | 360 | 63×86×164 | 210 |
| 33502 | EHP-52 | 52 | 400×400 | 3 kW | – | 20 | 500 | 109×78×181 | 315 |
| 33503 | EHP-52A | 52 | 400×400 | 3 kW + 25 W | ✔ | 20 | 500 | 109×78×181 | 315 |
| 33504 | EHP-98 | 98 | 500×500 | 3 kW | – | 30 | 600 | 122×93×202 | 435 |
| 33505 | EHP-98A | 98 | 500×500 | 3 kW + 25 W | ✔ | 30 | 600 | 122×93×202 | 435 |
| 33506 | EHP-169 | 169 | 600×600 | 4 kW | – | 40 | 700 | 141×103×225 | 490 |
| 33507 | EHP-169A | 169 | 600×600 | 4 kW + 25 W | ✔ | 40 | 700 | 141×103×225 | 490 |
ทุกรุ่นใช้ไฟ 380V 3 เฟส · รุ่นที่ลงท้าย A = รุ่นอัปเกรด ถาดรองน้ำพร้อมตะกร้าเลื่อนเข้า-ออกด้วยมอเตอร์ 25 W
| 1ดูปริมาณต่อรอบงานทดลอง/ร้านเล็ก เริ่มที่ 32–52 ลิตร · โรงงานยาสมุนไพร โรงเหล้า ครัวกลาง เลือก 98–169 ลิตร เพื่อลดจำนวนรอบบีบต่อวัน | 2ดูความแข็งของวัตถุดิบผลไม้นิ่ม/รังผึ้งใช้แรงไม่มาก · กากสมุนไพร กากเหล้า ผักสับ ต้องการแรงอัดสูงเพื่อให้กากแห้ง รุ่นใหญ่แรงอัดสูงกว่า (สูงสุด 40 ตัน) | 3มาตรฐาน หรือ อัปเกรดตะกร้าที่เต็มกากหนักมาก — ถ้าบีบหลายรอบต่อวัน แนะนำรุ่น A กดสวิตช์ให้ถาดพร้อมตะกร้าเลื่อนออกมาเอง ไม่ต้องออกแรงลาก |

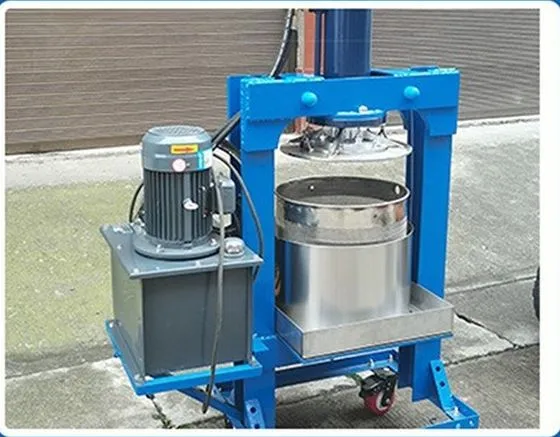

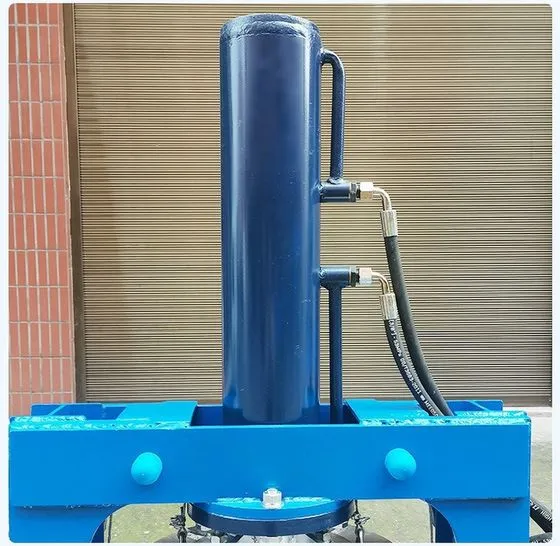

| 1. กระบอกไฮดรอลิก | กระบอกงานหนักยึดบนคานโครงด้านบน ดันแผ่นกดขึ้น-ลง |
|---|---|

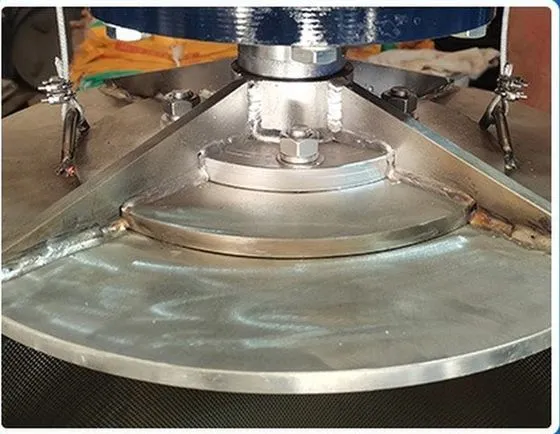

| 2. แผ่นกด | สแตนเลส 304 เสริม 2 ชั้น มีตะขอสำหรับเกี่ยวยกตะกร้า |

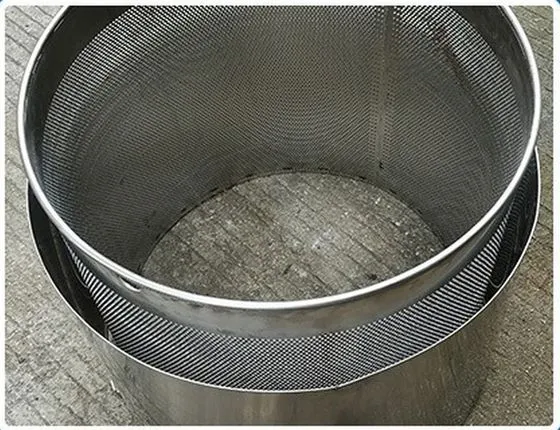

| 3. ตะกร้ากรอง | ทรงกระบอกเจาะรู สแตนเลส 304 ขอบเสริมเหล็กกลม มีปลอกกันกระเด็นด้านนอก ยกถอดได้ |

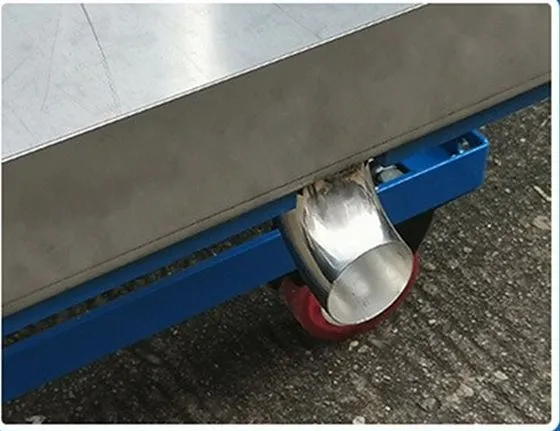

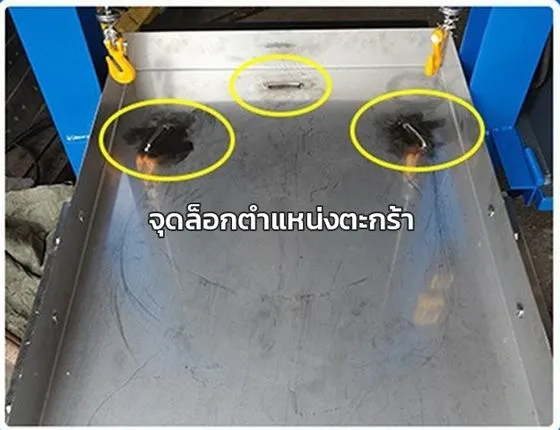

| 4. ถาดรองน้ำ | สแตนเลส 304 มีจุดล็อกตะกร้า 3 จุด และข้องอทางออกน้ำด้านหน้า (รุ่น A เลื่อนเข้า-ออกได้เอง) |

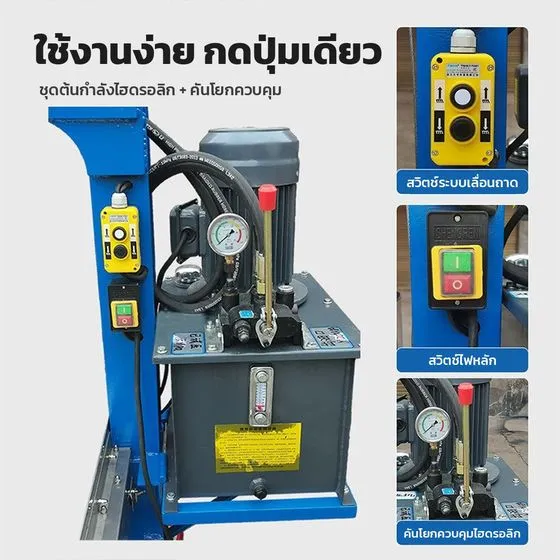

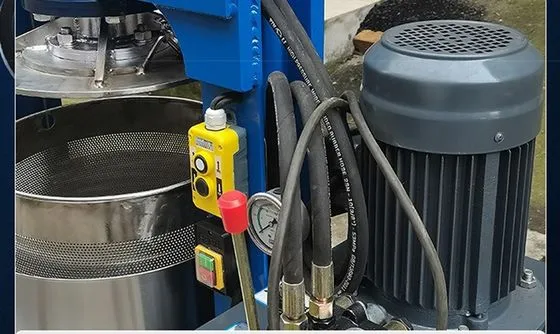

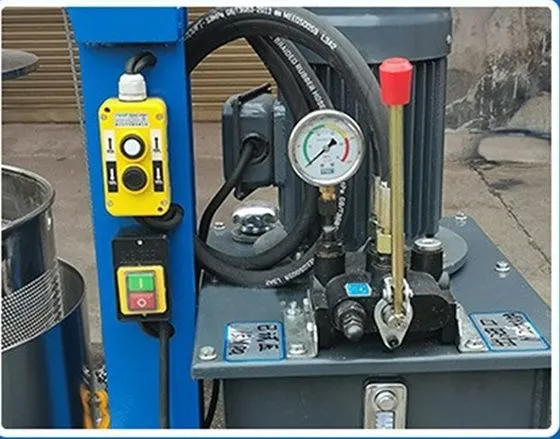

| 5. ชุดต้นกำลังไฮดรอลิก | มอเตอร์ + ปั๊ม + ถังน้ำมัน (มีช่องมองระดับ) + เกจวัดแรงดัน + คันโยกควบคุม |
| 6. สวิตช์ | สวิตช์ไฟหลักปุ่มเขียว/แดง · กล่องปุ่มกดสีเหลืองสำหรับเลื่อนถาด (รุ่น A) |

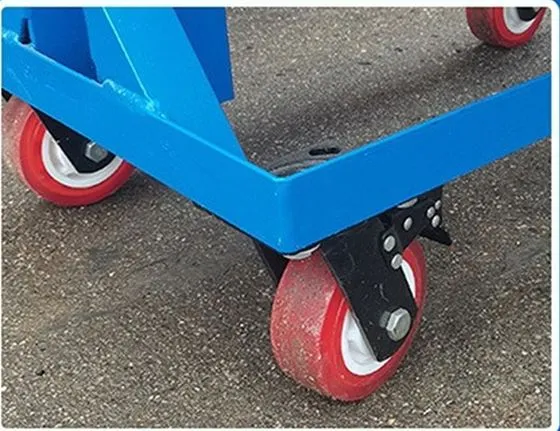

| 7. โครงและล้อ | โครงเหล็กพ่นสีฝุ่น · แผ่นรับน้ำหนักสแตนเลส 304 · ล้อโพลียูรีเทนแบบตันมีเบรก |
| 1ตรวจของตรวจโครง กระบอก ตะกร้า ถาด ชุดไฮดรอลิก สายน้ำมัน และสายไฟว่าครบ ไม่บุบ ไม่มีน้ำมันรั่ว | 2ตั้งเครื่องวางบนพื้นเรียบแข็งแรง ใกล้รางระบายน้ำ แล้วล็อกเบรกล้อทุกล้อ | 3ตรวจน้ำมันไฮดรอลิกดูระดับที่ช่องมองข้างถังน้ำมัน ถ้าต่ำให้เติมน้ำมันไฮดรอลิกตามที่ฝ่ายบริการแนะนำ |
| 4ต่อไฟและสายดินให้ช่างไฟต่อ380V 3 เฟสเข้ากับเบรกเกอร์ที่เหมาะกับกำลังมอเตอร์ และต่อสายดิน | 5ตรวจทิศหมุนเปิดสวิตช์หลักแล้วโยกคันโยกสั้น ๆ — ถ้าแผ่นกดไม่ขยับหรือปั๊มเสียงผิดปกติ ให้ปิดทันทีและให้ช่างสลับเฟส | 6ทดลองเดินเครื่องเปล่ายกแผ่นกดขึ้น-ลงสุดระยะ 2–3 รอบโดยไม่มีวัตถุดิบ ตรวจรอยรั่วที่ข้อต่อสายน้ำมัน · ล้างตะกร้าและถาดก่อนใช้ครั้งแรก |
| อุปกรณ์ | หน้าที่ | วิธีใช้ |
|---|---|---|

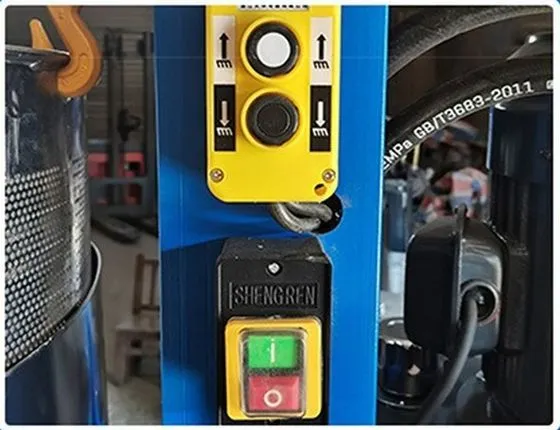

| สวิตช์ไฟหลัก ปุ่ม I เขียว / O แดง | เปิด-ปิดเครื่อง | กดปุ่มเขียวเพื่อเปิดปั๊มไฮดรอลิก · กดปุ่มแดงเพื่อหยุด/กรณีฉุกเฉิน |
| คันโยกควบคุมไฮดรอลิก (ด้ามแดง) | ขึ้น-ลงแผ่นกด | โยกเพื่อให้แผ่นกดเลื่อนลงบีบ หรือยกขึ้น · ปล่อยคันโยกกลับตำแหน่งกลางเพื่อหยุดค้าง · ลองทิศทางตอนเดินเครื่องเปล่าก่อน |
| เกจวัดแรงดัน | ดูแรงบีบ | เข็มขึ้นเมื่อแผ่นกดเริ่มอัดกาก · ถ้าเข็มนิ่งสูงแล้วน้ำไม่ออกเพิ่ม แปลว่าบีบได้เต็มที่แล้ว |

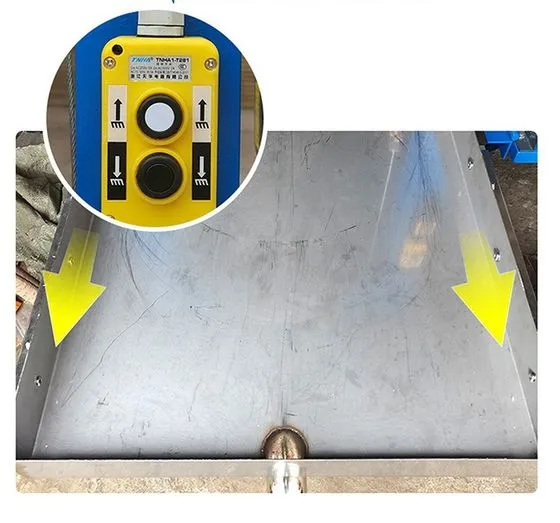

| กล่องปุ่มสีเหลือง (รุ่น A) | เลื่อนถาด | กดค้างตามลูกศรบนกล่องเพื่อเลื่อนถาดพร้อมตะกร้าเข้าใต้แผ่นกด / ออกมาด้านหน้า ปล่อยมือ = หยุด |
| 1เตรียมวัตถุดิบบดหรือสับให้เป็นชิ้นเล็กก่อน วัตถุดิบละเอียด (ผลไม้บด กากสมุนไพรเนื้อละเอียด) ใส่ถุงกรอง/ผ้ากรองก่อนลงตะกร้า | 2ใส่ลงตะกร้าวางตะกร้าบนถาดให้ตรงจุดล็อก 3 จุด เติมวัตถุดิบต่ำกว่าขอบตะกร้า เกลี่ยผิวหน้าให้เรียบ | 3เข้าตำแหน่งรุ่นมาตรฐาน: ดันถาด/ตะกร้าให้อยู่ตรงใต้แผ่นกด · รุ่น A: กดสวิตช์สีเหลืองให้ถาดเลื่อนเข้าเอง · วางภาชนะรองที่ข้องอทางออกน้ำ |
| 4บีบเปิดสวิตช์หลัก โยกคันโยกให้แผ่นกดลงช้า ๆ ดูเกจ เมื่อแรงขึ้นให้ค้างไว้ให้น้ำไหลออกจนหยด แล้วค่อยกดเพิ่มเป็นช่วง ๆ | 5ยกแผ่นกดน้ำหยุดไหลแล้วยกแผ่นกดขึ้นพ้นตะกร้า · ต้องการให้กากแห้งขึ้น ให้เกลี่ยกากแล้วบีบซ้ำอีกรอบ | 6เอากากออกเกี่ยวตะขอที่แผ่นกดเข้ากับตะกร้า แล้วยกขึ้นด้วยไฮดรอลิกเพื่อเอากากที่อัดแน่นออก · รุ่น A เลื่อนถาดออกมาด้านหน้าก่อนได้ |
| ›ล้างทันทีหลังใช้ตัดไฟก่อน ล้างตะกร้า แผ่นกด ถาดรองน้ำ และข้องอทางออกน้ำ ด้วยน้ำสะอาด อย่าปล่อยกากแห้งติดรูตะกร้า | ›ห้ามฉีดน้ำใส่มอเตอร์/ชุดไฮดรอลิกเช็ดด้านนอกด้วยผ้าหมาด ระวังน้ำเข้าสวิตช์และกล่องปุ่ม | ›น้ำมันไฮดรอลิกตรวจระดับที่ช่องมองทุกสัปดาห์ · น้ำมันขุ่น/มีน้ำปน หรือใช้งานหนักต่อเนื่อง ให้ติดต่อฝ่ายบริการเพื่อเปลี่ยนถ่าย |
| ›สายน้ำมันและข้อต่อตรวจรอยซึม รอยบวม หรือสายถลอกเป็นประจำ พบแล้วหยุดใช้และแจ้งซ่อม | ›ตะขอและตะกร้าตรวจตะขอ/หูตะกร้าว่าไม่ร้าวหรือบิดก่อนยกทุกครั้ง · ตะกร้าเสียรูปห้ามใช้บีบ | ›เก็บเมื่อไม่ใช้ลดแผ่นกดลงต่ำ ผึ่งตะกร้า/ถาดให้แห้ง ปิดไฟ และล็อกเบรกล้อ |
| อาการ | สาเหตุที่พบบ่อย | วิธีแก้ |
|---|---|---|
| เปิดสวิตช์แล้วแผ่นกดไม่ขยับ | ไฟไม่เข้า / มอเตอร์หมุนกลับทิศ (สลับเฟส) / น้ำมันไฮดรอลิกต่ำ | ตรวจเบรกเกอร์ ให้ช่างสลับเฟส ตรวจระดับน้ำมันที่ช่องมอง |
| เกจแรงดันไม่ขึ้น แรงบีบน้อย | น้ำมันต่ำ / มีอากาศในระบบ / สายน้ำมันรั่ว | เติมน้ำมัน ยกแผ่นกดขึ้น-ลงเปล่า 2–3 รอบไล่อากาศ ถ้ายังไม่ขึ้นติดต่อฝ่ายบริการ |
| น้ำมันซึมที่ข้อต่อ | ข้อต่อหลวม / โอริงเสื่อม | ลดแผ่นกดลงสุด ปิดเครื่อง แล้วให้ช่างขันหรือเปลี่ยนโอริง — ห้ามขันขณะมีแรงดัน |
| น้ำไหลช้า / กากทะลักรูตะกร้า | วัตถุดิบละเอียดเกิน / กดเร็วเกิน | ใส่ถุงกรองก่อนลงตะกร้า กดช้า ๆ และค้างแรงเป็นช่วง |
| กากยังไม่แห้ง | ใส่วัตถุดิบหนาเกิน / ค้างแรงสั้น | ลดปริมาณต่อรอบ ค้างแรงนานขึ้น หรือเกลี่ยกากแล้วบีบซ้ำ |
| ถาดไม่เลื่อน (รุ่น A) | มีสิ่งกีดขวางราง / แผ่นกดยังไม่ยกพ้นตะกร้า | ยกแผ่นกดขึ้นสุด เอาสิ่งกีดขวางออก แล้วกดสวิตช์สีเหลืองใหม่ |
| มอเตอร์/น้ำมันร้อนจัด | ใช้งานต่อเนื่องนานเกินไป | พักเครื่องให้เย็นก่อนใช้ต่อ และตรวจระดับน้ำมัน |
