คู่มือการใช้งาน (ฉบับภาษาไทย)
ตู้เก็บชุดทำงานสแตนเลส 201 / 304
ตู้เปลี่ยนเสื้อผ้า โรงงานอาหาร ห้องแล็บ ห้องคลีนรูม — บานเปิดคู่ / บานเลื่อน · มีรุ่นหลอด UV ตั้งเวลาฆ่าเชื้อ — Stainless Steel Uniform Locker
รหัสสินค้า 33544–33574 (31 รุ่น)
กว้าง 900 มม. ทุกรุ่น
เอกสาร เรียบเรียงโดยปัญญาเคมีภัณฑ์

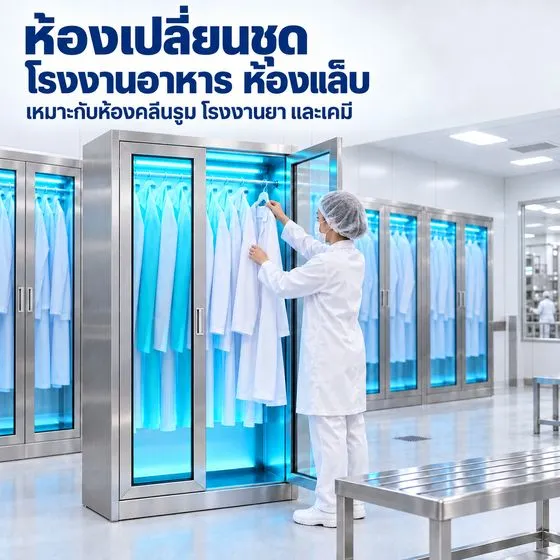

ตู้เก็บชุดทำงานสแตนเลส ใช้เป็นตู้เปลี่ยนเสื้อผ้าในห้องเปลี่ยนชุดก่อนเข้าไลน์ผลิต
สำหรับเก็บชุดกาวน์ ชุดคลุม หมวก และผ้ากันเปื้อนแยกจากเสื้อผ้าส่วนตัว — เหมาะกับโรงงานอาหาร ห้องแล็บ ห้องคลีนรูม โรงงานยาและเคมี
ตัวตู้เป็นสแตนเลส 201 หรือ 304 ทั้งใบ เลือกได้ทั้งแบบประตู (บานเปิดคู่ / บานเลื่อน · กระจก / ทึบ) แบบหลังคา (เรียบ / ลาดเอียง)
และรุ่นที่มีหลอด UV ฆ่าเชื้อพร้อมแผงตั้งเวลา โปรดอ่านคู่มือนี้ก่อนใช้งานครั้งแรก
หมายเหตุ — คู่มือนี้ปัญญาเคมีภัณฑ์เรียบเรียงเป็นภาษาไทย จากข้อมูลผู้จำหน่ายและภาพสินค้าจริง
กำลังไฟ (วัตต์) และแรงดันไฟของหลอด UV / แผงตั้งเวลา ให้ดูจากป้ายบนตัวตู้ ·
ปุ่มบนแผงตั้งเวลา ขนาด และรายละเอียดชิ้นส่วนอาจต่างกันเล็กน้อยตามล็อตการผลิต ให้ยึดตัวสินค้าที่ได้รับเป็นสำคัญ
ข้อมูลพื้นฐานของสินค้า Product Overview
เลือกได้ 4 แบบประตู มีรุ่น UV และรุ่นธรรมดา
| ชื่อสินค้า | ตู้เก็บชุดทำงาน / ตู้เปลี่ยนเสื้อผ้าสแตนเลส |
|---|

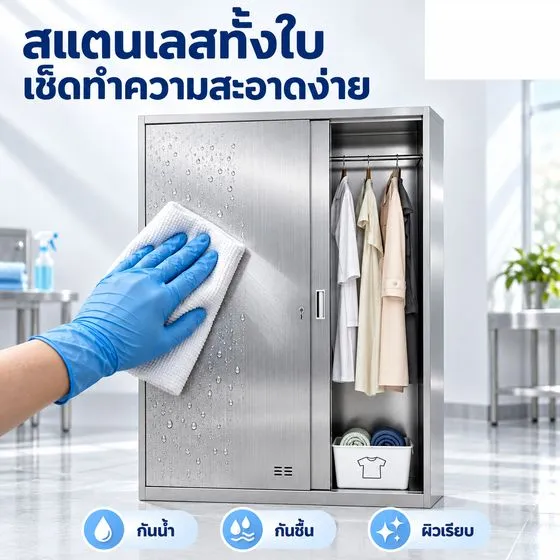

| วัสดุ | สแตนเลส 201 หรือ 304 ทั้งใบ — 304 ทนสนิมและน้ำยาทำความสะอาดได้ดีกว่า เหมาะกับห้องชื้น/ล้างบ่อย |
|---|
| แบบประตู | บานเปิดคู่ (ลึก 420 มม.) หรือ บานเลื่อน (ลึก 500 มม.) · ประตูกระจกนิรภัยเทมเปอร์ หรือ สแตนเลสทึบ |
|---|

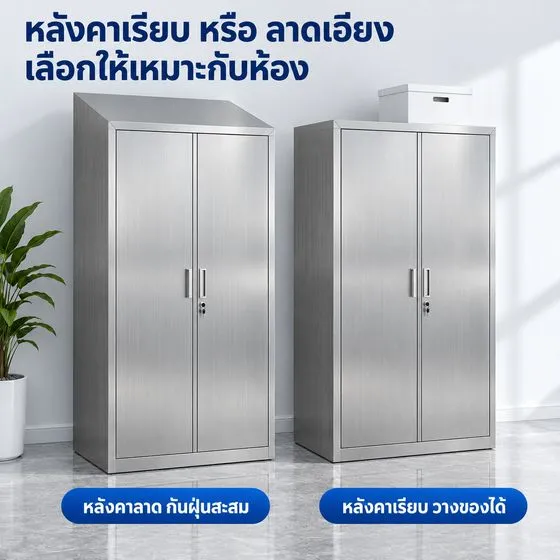

| แบบหลังคา | เรียบ สูง 1800 มม. หรือ ลาดเอียง สูง 1950 มม. (รหัส 33562 สูง 1900 มม.) |
|---|
| ความกว้าง | 900 มม. ทุกรุ่น |
|---|
| รุ่น UV | หลอด UV ฆ่าเชื้อในตู้ + แผงตั้งเวลาฆ่าเชื้อ + สวิตช์เปิด-ปิดแยก (15 รุ่น) |
|---|

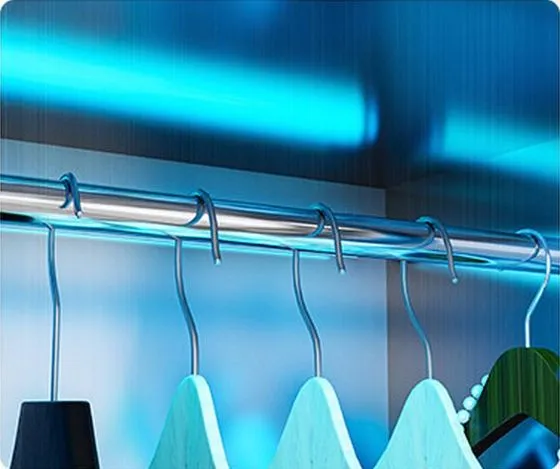

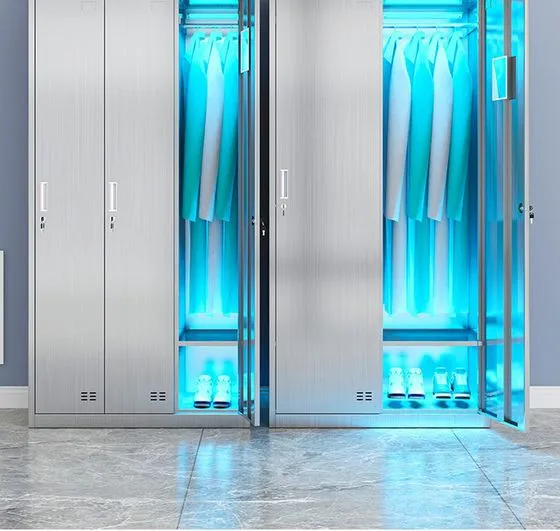

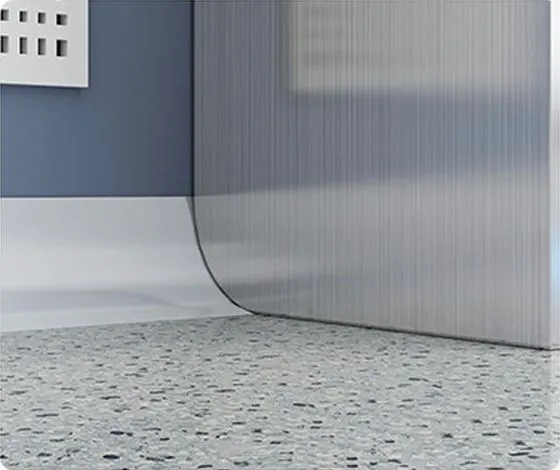

| อุปกรณ์ในตู้ | ราวแขวนเสื้อแบบหนา · พื้นที่ด้านล่างวางรองเท้า/ของใช้ · กุญแจล็อก · ช่องใส่ป้ายชื่อ · มือจับ · ช่องระบายอากาศที่ประตู · มุมตู้โค้งมน |
|---|
ตารางเลือกรุ่น — ครบ 31 รหัส Model Chooser
| แบบประตู | หลอด UV | หลังคา | สูง × กว้าง × ลึก (มม.) | สแตนเลส 201
รหัส · รุ่น | สแตนเลส 304
รหัส · รุ่น |
|---|

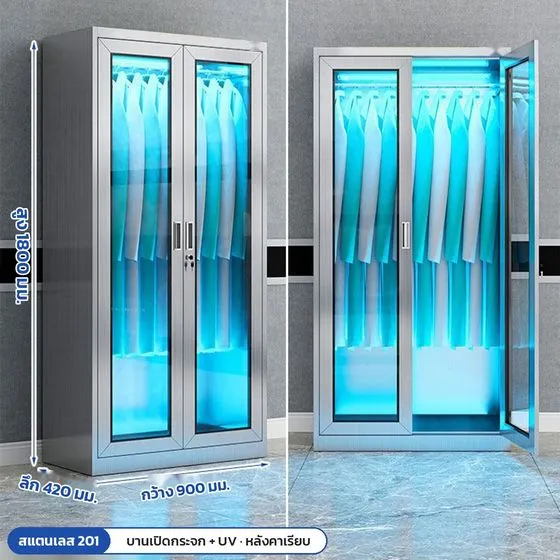

| บานเปิดคู่ · กระจก | ✔ UV | เรียบ | 1800 × 900 × 420 | 33544SUS201-WGWU-1800 | 33545SUS304-WGWU-1800 |
| บานเปิดคู่ · กระจก | ✔ UV | ลาดเอียง | 1950 × 900 × 420 | 33546SUS201-WGWU-1950 | 33547SUS304-WGWU-1950 |
| บานเปิดคู่ · ทึบ | ✔ UV | เรียบ | 1800 × 900 × 420 | 33548SUS201-WSWU-1800 | 33549SUS304-WSWU-1800 |
| บานเปิดคู่ · ทึบ | ✔ UV | ลาดเอียง | 1950 × 900 × 420 | 33550SUS201-WSWU-1950 | 33551SUS304-WSWU-1950 |
| บานเปิดคู่ · กระจก | – | เรียบ | 1800 × 900 × 420 | 33552SUS201-WGW-1800 | 33553SUS304-WGW-1800 |
| บานเปิดคู่ · กระจก | – | ลาดเอียง | 1950 × 900 × 420 | 33554SUS201-WGW-1950 | 33555SUS304-WGW-1950 |
| บานเปิดคู่ · ทึบ | – | เรียบ | 1800 × 900 × 420 | 33556SUS201-WSW-1800 | 33557SUS304-WSW-1800 |
| บานเปิดคู่ · ทึบ | – | ลาดเอียง | 1950 × 900 × 420 | 33558SUS201-WSW-1950 | 33559SUS304-WSW-1950 |
| บานเลื่อน · กระจก | ✔ UV | เรียบ | 1800 × 900 × 500 | 33560SUS201-WGSU-1800 | 33561SUS304-WGSU-1800 |
| บานเลื่อน · กระจก | ✔ UV | ลาดเอียง | 1900 × 900 × 500 | 33562SUS201-WGSU-1900 | — ไม่มีรุ่นนี้ |
| บานเลื่อน · ทึบ | ✔ UV | เรียบ | 1800 × 900 × 500 | 33563SUS201-WSLU-1800 | 33564SUS304-WSLU-1800 |
| บานเลื่อน · ทึบ | ✔ UV | ลาดเอียง | 1950 × 900 × 500 | 33565SUS201-WSLU-1950 | 33566SUS304-WSLU-1950 |
| บานเลื่อน · กระจก | – | เรียบ | 1800 × 900 × 500 | 33567SUS201-WGS-1800 | 33568SUS304-WGS-1800 |
| บานเลื่อน · กระจก | – | ลาดเอียง | 1950 × 900 × 500 | 33569SUS201-WGS-1950 | 33570SUS304-WGS-1950 |
| บานเลื่อน · ทึบ | – | เรียบ | 1800 × 900 × 500 | 33571SUS201-WSL-1800 | 33572SUS304-WSL-1800 |
| บานเลื่อน · ทึบ | – | ลาดเอียง | 1950 × 900 × 500 | 33573SUS201-WSL-1950 | 33574SUS304-WSL-1950 |
อ่านรหัสรุ่น — SUS201 / SUS304 = เกรดสแตนเลส · GW = บานเปิดคู่ประตูกระจก · SW = บานเปิดคู่ประตูทึบ ·
GS = บานเลื่อนประตูกระจก · SL = บานเลื่อนประตูทึบ · ลงท้าย U = มีหลอด UV · ตัวเลขท้าย = ความสูงตู้ (มม.) ·
บานเลื่อนกระจก + UV หลังคาลาดเอียง (33562) มีเฉพาะสแตนเลส 201
3การใช้หลอด UV และแผงตั้งเวลาฆ่าเชื้อ
UV LAMP & TIMER — เฉพาะรุ่น UV
บทนี้ใช้กับรุ่น UV 15 รหัส (รหัสรุ่นลงท้าย U): 33544 · 33545 · 33546 · 33547 · 33548 · 33549 · 33550 · 33551 · 33560 · 33561 · 33562 · 33563 · 33564 · 33565 · 33566
— รุ่นอื่นไม่มีชุด UV ข้ามไปบทที่ 4 ได้

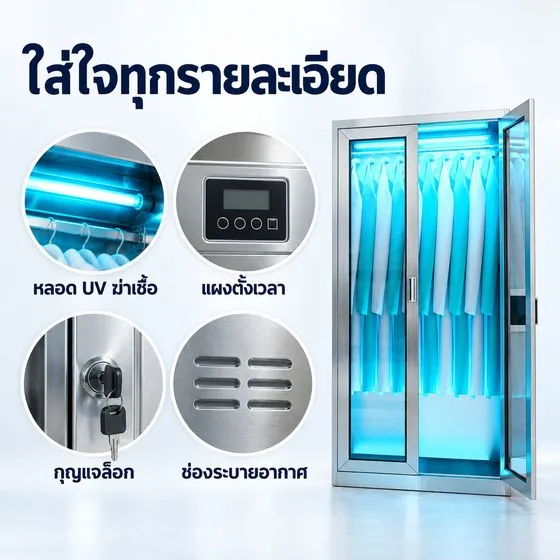

หลอด UV ฆ่าเชื้อ ติดด้านบนภายในตู้
แผงตั้งเวลาฆ่าเชื้อ (หน้าจอดิจิทัล)
สวิตช์เปิด-ปิดแยก (ปุ่มโยกสีแดง)
อุปกรณ์ชุด UV Controls
| อุปกรณ์ | ตำแหน่ง | หน้าที่และวิธีใช้ |
|---|
สวิตช์เปิด-ปิดแยก
(ปุ่มโยกสีแดง) | ด้านหน้าส่วนบนของตู้ (ตำแหน่งอาจต่างตามรุ่น) | เปิด-ปิดชุด UV แยกจากแผงตั้งเวลา · ด้าน — หรือ I = เปิด · ด้าน O = ปิด ·
ก่อนใช้ครั้งแรกให้ลองกดดูว่าหลอดติด-ดับตามสวิตช์หรือตามเวลาที่ตั้ง เพื่อรู้ลำดับการทำงานของตู้ที่ได้รับ |
แผงตั้งเวลาฆ่าเชื้อ
(หน้าจอดิจิทัล) | ด้านหน้าส่วนบนของตู้ | ตั้งให้หลอด UV เปิด-ปิดเองตามเวลา · ตั้งนาฬิกาปัจจุบันก่อน แล้วตั้งช่วงเวลาเปิด-ปิด ·
ลำดับการกดปุ่มให้ดูสัญลักษณ์บนแผงหรือเอกสารที่ติดมากับแผง — ไม่แน่ใจให้ติดต่อฝ่ายบริการ |
| หลอด UV ฆ่าเชื้อ | ด้านบนภายในตู้ เหนือราวแขวนเสื้อ | ส่องแสง UV ลงบนชุดที่แขวน · กำลังไฟ (วัตต์) แรงดันไฟ และขนาดหลอด ให้ดูจากป้ายบนตัวตู้หรือตัวหลอด ·
ห้ามสัมผัสหลอดขณะทำงานหรือยังร้อน |
ขั้นตอนฆ่าเชื้อชุดทำงาน Disinfection Cycle
| 1เตรียมชุดแขวนเฉพาะชุดที่ซักแล้วและแห้ง เว้นระยะไม่ให้ทับกันแน่น — แสง UV ฆ่าเชื้อได้เฉพาะผิวที่แสงส่องถึง |
2ปิดประตูให้สนิทตรวจว่าไม่มีชายผ้าติดขอบประตู แล้วล็อกกุญแจ · ต้องปิดประตูก่อนเปิดหลอดทุกครั้ง |
3เปิดสวิตช์กดสวิตช์ชุด UV ไปที่ตำแหน่งเปิด ตรวจว่าหน้าจอแผงตั้งเวลาติด |
| 4ตั้งเวลาตั้งให้ทำงานช่วงที่ไม่มีคนใช้ตู้ เช่น หลังเลิกกะ · ระยะเวลาตามมาตรฐานสุขอนามัยของหน่วยงาน ไม่เปิดทิ้งนานเกินจำเป็น |
5ระหว่างหลอดทำงานห้ามเปิดประตูตู้ · ถ้าจำเป็นต้องเปิด ให้ปิดสวิตช์ก่อนและรอให้หลอดดับ |
6ครบเวลาแล้วหลอดดับแล้วจึงเปิดหยิบชุด · ถ้าโรงงานมีแบบบันทึกสุขอนามัย ให้บันทึกวันเวลาที่ฆ่าเชื้อ |
ความปลอดภัยของแสง UV และไฟฟ้า
- ห้ามมองหลอด UV ขณะเปิด แสง UV เป็นอันตรายต่อดวงตาและผิวหนัง · ห้ามเปิดหลอดขณะประตูตู้เปิดหรือมีคนอยู่ใกล้
- รุ่นประตูกระจก: แม้ปิดประตูแล้วก็ไม่ควรยืนจ้องแสงในตู้ขณะหลอดทำงาน
- แสง UV อาจทำให้ผ้าบางชนิดซีดหรือวัสดุบางอย่างเสื่อมถ้าเปิดทิ้งนาน — ตั้งเวลาให้พอเหมาะ ไม่เก็บอาหาร ยา หรือเครื่องสำอางในตู้
- ตรวจแรงดันไฟจากป้ายบนตัวตู้ให้ตรงกับไฟในอาคาร · ต่อสายดินให้เรียบร้อย · ห้ามฉีดน้ำใส่แผงไฟ/สวิตช์ · ตัดไฟก่อนทำความสะอาดหรือเปลี่ยนหลอด
การเปลี่ยนหลอด UV — หลอด UV เป็นวัสดุสิ้นเปลือง เมื่อหลอดไม่ติด กะพริบ หรือใช้งานมานาน ให้ปิดสวิตช์ ตัดไฟ รอให้หลอดเย็น
แล้วติดต่อฝ่ายบริการ พร้อมแจ้งรหัสสินค้าและข้อมูลบนป้ายหลอด (วัตต์ ความยาว แรงดันไฟ) เพื่อจัดหาหลอดที่ตรงรุ่น — ห้ามใช้หลอดที่สเปกไม่ตรงป้าย
