คู่มือการประกอบและการใช้งาน (ฉบับภาษาไทย)
ตู้เก็บของกลางแจ้ง เหล็กพ่นสี บานเกล็ด
สูง 120 / 150 / 185 ซม. · ภายในแบบ A / B / C · เหล็กปกติ / เหล็กหนา
รหัสสินค้า 33510–33543
รุ่น OSC-A / B / C / M / L (17 ขนาด × 2 ความหนา)
เอกสาร เรียบเรียงโดยปัญญาเคมีภัณฑ์

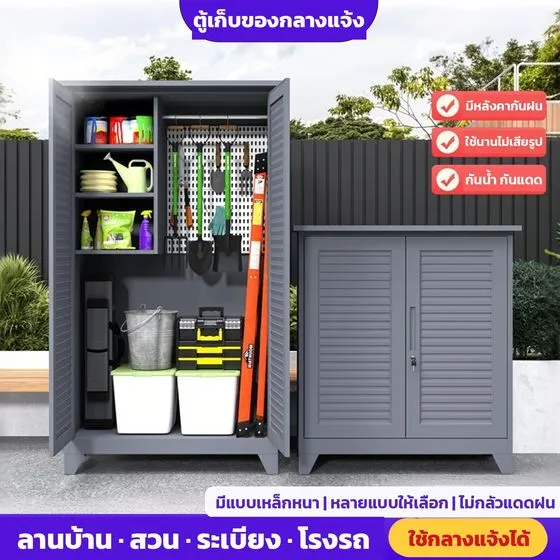

ตู้เก็บของเหล็ก ประตูบานเกล็ด ตั้งได้ทั้งลานบ้าน สวน ระเบียง ดาดฟ้า โรงรถและในบ้าน ใช้เก็บเครื่องมือทำสวน
เครื่องมือช่าง ไม้ถู ไม้กวาด น้ำยาทำความสะอาด และของใช้ทั่วไป — โปรดอ่านคู่มือนี้ก่อนประกอบและใช้งาน
หมายเหตุ — คู่มือนี้ปัญญาเคมีภัณฑ์เรียบเรียงเป็นภาษาไทย วิธีประกอบเป็นแนวทางทั่วไป รายการชิ้นส่วน อุปกรณ์ยึด
และรูปแบบการจัดส่งยืนยันกับฝ่ายขาย รายละเอียดอาจต่างเล็กน้อยตามล็อต ให้ยึดตัวสินค้าที่ได้รับเป็นสำคัญ
ข้อมูลพื้นฐานของสินค้า Product Overview

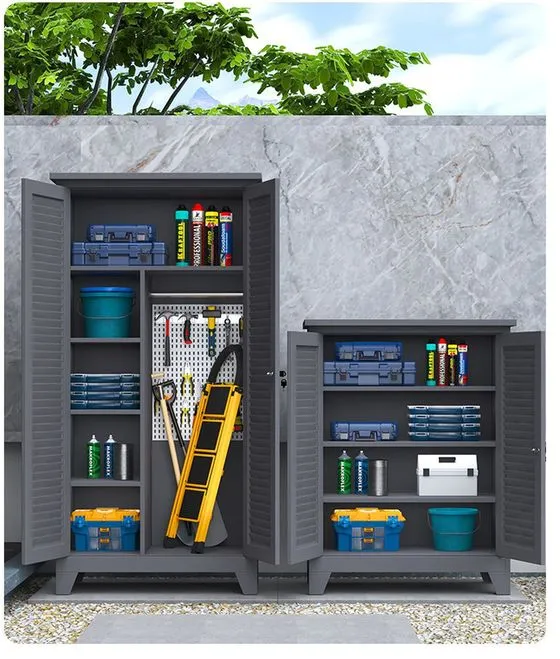

ตู้สูง 185 ซม. และตู้เตี้ย 120 ซม.
| วัสดุ | เหล็กแผ่นรีดเย็น (เหล็กกล้าคาร์บอน) พ่นสีฝุ่นไร้ฟอสฟอรัส อบความร้อน |
|---|
| ความหนาเหล็ก | เลือกได้ 2 แบบ: แบบปกติ / แบบหนา (แข็งแรงกว่า) — ค่า มม. สอบถามฝ่ายขาย |
|---|
| ขนาด | สูง 185 ซม. กว้าง 70 / 80 / 90 / 120 ซม. · สูง 150 ซม. กว้าง 103 ซม. · สูง 120 ซม. กว้าง 90 / 120 ซม. · ลึก 50 ซม. (ตู้ 150 ซม. ลึก 55) |
|---|

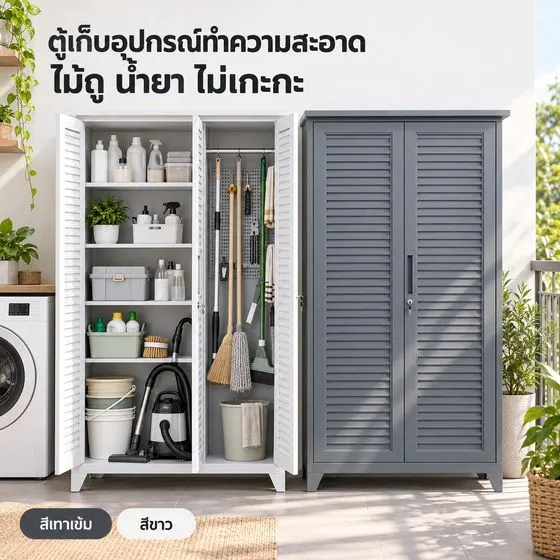

| สี | เทาเข้ม · สีขาว (หลังคากันฝน เฉพาะแบบ A ทรง T 90 ซม. และ 3 บาน 120 ซม.) |
|---|
| ประตู | บานเกล็ดระบายอากาศ 2 หรือ 3 บาน มือจับแบบฝัง + กุญแจล็อก |
|---|

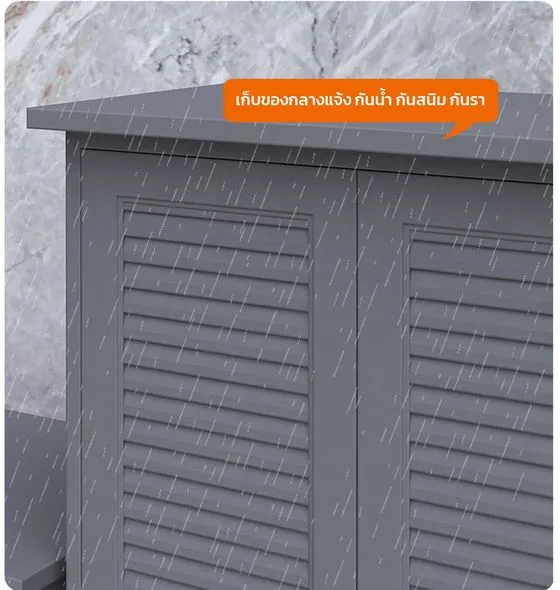

| ขาตู้ / ด้านบน | ขาสูง 10 ซม. ยกตัวตู้พ้นพื้น · ขอบบนยื่นกันน้ำฝน (สีขาว = หลังคากันฝน) |
|---|
| วางได้ที่ | ลานบ้าน สวน ระเบียง ดาดฟ้า โรงรถ และในบ้าน · รุ่น L90-IN วางในร่ม |
|---|
จุดเด่น Key Features
| 1ตั้งนอกบ้านได้ ไม่กลัวแดด ไม่กลัวฝนเหล็กพ่นสีฝุ่น ขอบบนยื่นกันน้ำฝน ขาสูง 10 ซม. กันน้ำขังใต้ตู้ |
2บานเกล็ดระบายอากาศลดความอับชื้นและกลิ่นอับ เก็บไม้ถู รองเท้าบูท ที่เพิ่งใช้ได้ |

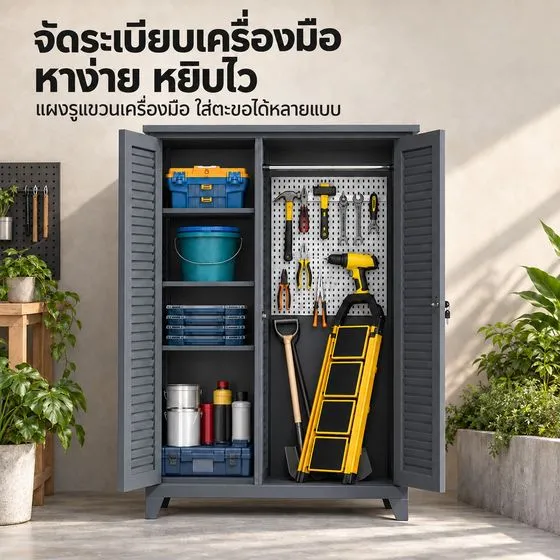

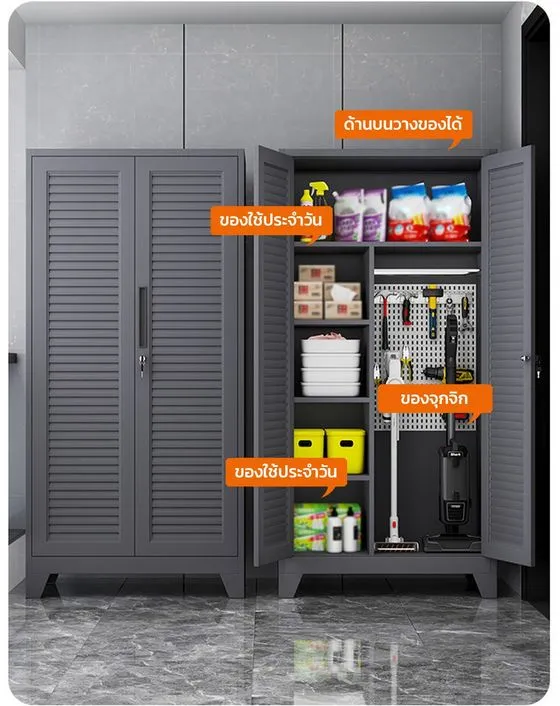

3เลือกแบบภายในได้แบบ A แบ่งช่อง+แผงรู · แบบ B ราวแขวน+ชั้นวาง · แบบ C ชั้นวาง 5 ชั้น |
| 4ชั้นวางปรับระดับได้ปรับความสูงชั้นให้พอดีกับกล่องเครื่องมือ ถัง ขวดน้ำยา |
5ล็อกกุญแจได้มือจับแบบฝังเรียบ พร้อมกุญแจล็อก เก็บน้ำยาให้พ้นมือเด็ก |

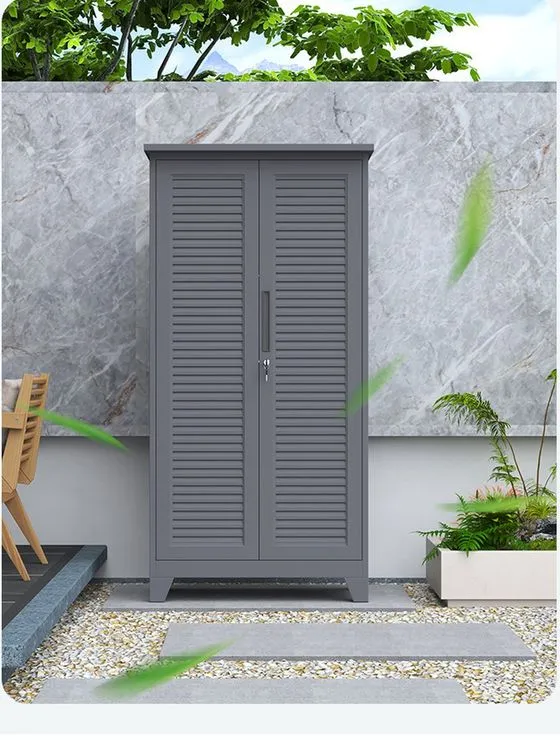

6เหล็กแทนไม้ไม่ผุ ไม่มีปลวก เช็ดล้างง่าย มีแบบเหล็กหนาให้เลือก |
รุ่นและรหัสสินค้าทั้งหมด All Models
| รุ่น | แบบภายใน | ส × ก × ล (ซม.) | บาน | สี | รหัส
เหล็กปกติ | รหัส
เหล็กหนา |
|---|
| OSC-A70 | แบบ A · ชั้นวาง 4 ชั้น + ช่องสูงมีราวแขวน | 185 × 70 × 50 | 2 | เทาเข้ม | 33510 | 33511 |

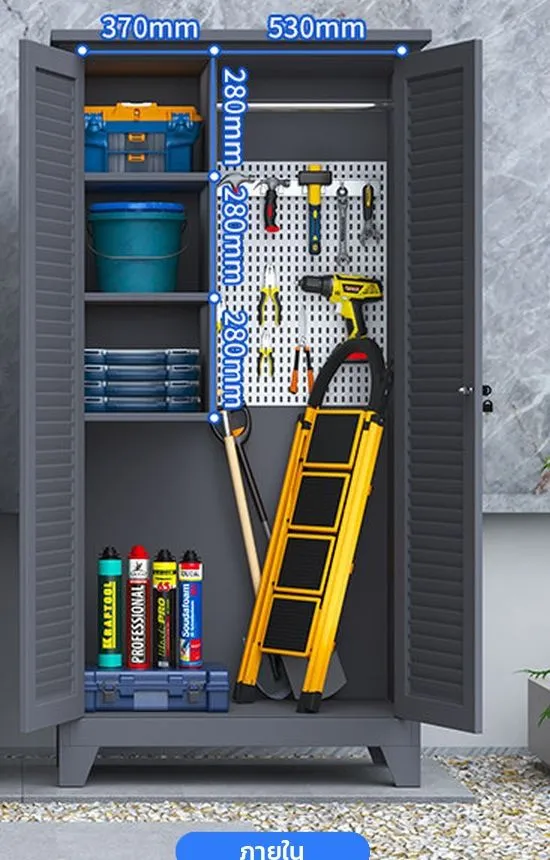

| OSC-A80 | แบบ A · ชั้นวาง 4 ชั้น + แผงรู/ราวแขวน | 185 × 80 × 50 | 2 | เทาเข้ม | 33512 | 33513 |
| OSC-A90 | แบบ A · ชั้นวาง 4 ชั้น + แผงรู/ราวแขวน | 185 × 90 × 50 | 2 | เทาเข้ม | 33514 | 33515 |
| OSC-A90T | แบบ A ทรง T · ชั้นบนเต็มแนว + ชั้นวาง + แผงรู | 185 × 90 × 50 | 2 | เทาเข้ม | 33516 | 33517 |
| OSC-A90T-W | แบบ A ทรง T · หลังคากันฝน | 185 × 90 × 50 | 2 | ขาว | 33518 | 33519 |
| OSC-A120 | แบบ A 3 บาน · ชั้นวาง 5 ระดับ + ช่องแขวน | 185 × 120 × 50 | 3 | เทาเข้ม | 33520 | 33521 |
| OSC-A120-W | แบบ A 3 บาน · หลังคากันฝน | 185 × 120 × 50 | 3 | ขาว | 33522 | 33523 |
| OSC-M100 | แผงรู+ราวแขวน / ชั้นวาง 4 ระดับ | 150 × 103 × 55 | 2 | เทาเข้ม | 33524 | 33525 |

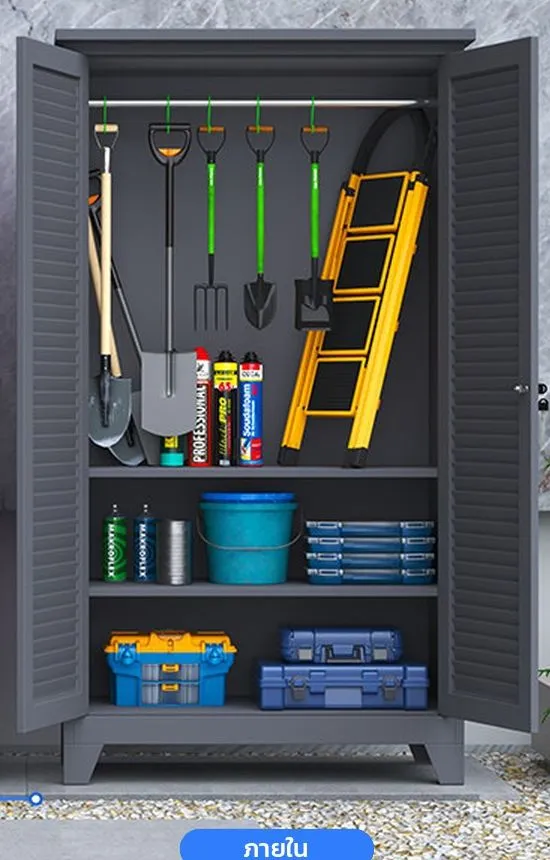

| OSC-B70 | แบบ B · ราวแขวน + ชั้นวาง 2 ระดับ | 185 × 70 × 50 | 2 | เทาเข้ม | 33526 | 33527 |
| OSC-B80 | แบบ B · ราวแขวน + ชั้นวาง 2 ระดับ | 185 × 80 × 50 | 2 | เทาเข้ม | 33528 | 33529 |
| OSC-B90 | แบบ B · ราวแขวน + ชั้นวาง 2 ระดับ | 185 × 90 × 50 | 2 | เทาเข้ม | 33530 | 33531 |

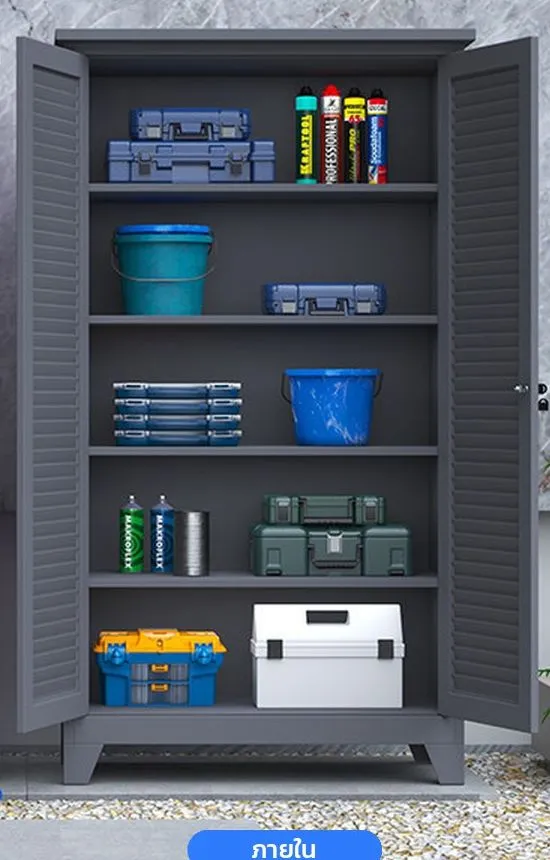

| OSC-C70 | แบบ C · ชั้นวาง 5 ระดับ | 185 × 70 × 50 | 2 | เทาเข้ม | 33532 | 33533 |
| OSC-C80 | แบบ C · ชั้นวาง 5 ระดับ | 185 × 80 × 50 | 2 | เทาเข้ม | 33534 | 33535 |
| OSC-C90 | แบบ C · ชั้นวาง 5 ระดับ | 185 × 90 × 50 | 2 | เทาเข้ม | 33536 | 33537 |

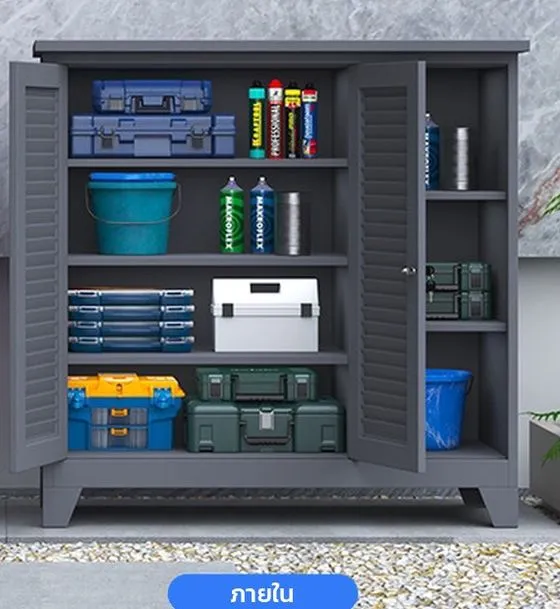

| OSC-L90 | ตู้เตี้ยกลางแจ้ง · ชั้นวาง 4 ระดับ | 120 × 90 × 50 | 2 | เทาเข้ม | 33538 | 33539 |
| OSC-L120 | ตู้เตี้ยกลางแจ้ง 3 บาน · ชั้นวาง 4 ระดับ | 120 × 120 × 50 | 3 | เทาเข้ม | 33540 | 33541 |
| OSC-L90-IN | ตู้เตี้ยในร่ม · ชั้นวาง 4 ระดับ | 120 × 90 × 50 | 2 | เทาเข้ม | 33542 | 33543 |
ขนาดรวมขาสูง 10 ซม. · รุ่นเหล็กหนาต่อท้าย -HD (เช่น OSC-A70-HD) ขนาด สี และแบบภายในเหมือนรุ่นปกติ · สั่งซื้อโดยแจ้งรหัสสินค้า
2การแกะกล่อง ประกอบ และติดตั้ง
UNPACKING, ASSEMBLY & INSTALLATION
ก่อนเริ่ม — ขั้นตอนด้านล่างเป็นแนวทางทั่วไปเพื่อความปลอดภัย
หากในกล่องมีเอกสาร/แผ่นภาพการประกอบแนบมา ให้ทำตามเอกสารนั้นเป็นหลัก · รายการชิ้นส่วน อุปกรณ์ยึด และรูปแบบการจัดส่ง
(ประกอบสำเร็จหรือแยกชิ้น) ยืนยันกับฝ่ายขาย
แกะกล่องและตรวจชิ้นส่วน Unpacking & Parts Check
| 1เตรียมพื้นที่แกะกล่องใกล้จุดที่จะตั้งตู้ บนพื้นเรียบที่ปูกระดาษลัง/ผ้าห่มรองไว้ กันสีถลอก · ตู้สูง 150–185 ซม. ใช้ 2 คนช่วยยกและตั้ง |
2ตรวจของให้ครบวางแผงข้าง แผงหลัง ชั้นวาง ประตู ขา น็อต/สกรู และกุญแจ ให้เห็นครบ ตรวจรอยบุบ สีถลอก · พบชิ้นส่วนขาดหรือเสียหาย ให้ถ่ายรูปแจ้งฝ่ายบริการก่อนประกอบ |
3เครื่องมือและความปลอดภัยเตรียมไขควง/ประแจให้พอดีกับหัวน็อต สวมถุงมือเพราะขอบแผ่นเหล็กอาจคม ใส่น็อตตัวเล็กไว้ในภาชนะ และให้เด็กอยู่ห่างระหว่างประกอบ |
แนวทางการประกอบ Assembly Guidelines
- ประกอบบนพื้นเรียบ ตามลำดับในเอกสารที่แนบมา/ตามคำแนะนำของฝ่ายบริการ
- ใส่น็อตของแต่ละส่วนแบบหลวม ๆ ก่อน เมื่อชิ้นส่วนเข้าที่ครบแล้วจึงขันให้แน่นทีละตัวสลับกัน ให้แรงขันสม่ำเสมอ
- ตรวจให้ตัวตู้ได้ฉาก ก่อนขันแน่น — วัดแนวทแยงมุมของหน้าตู้ทั้งสองเส้นควรยาวเท่ากัน ตู้ที่เบี้ยวจะทำให้ประตูปิดไม่สนิท
- อย่าขันแน่นเกินจนเกลียวเสียหรือสีรอบรูน็อตแตก · ตั้งตู้ขึ้นด้วย 2 คน ห้ามลากตู้บนพื้นขรุขระ
ตั้งวาง ปรับระดับ และยึดผนัง Placement, Levelling & Wall Anchoring
- วางบนพื้นเรียบแข็ง เช่น คอนกรีต กระเบื้อง — ไม่วางบนดินหรือสนามหญ้าที่ทรุดได้
- ใช้ระดับน้ำตรวจทั้งซ้าย-ขวาและหน้า-หลัง ถ้าพื้นเอียงให้หนุนใต้ขาด้วยแผ่นรองที่ไม่ดูดน้ำ จนตู้ไม่โยก
- ไม่ตั้งตรงจุดที่น้ำขังหรือใต้รางน้ำฝน · ขาสูง 10 ซม. ช่วยยกตัวตู้พ้นพื้น แต่ขาไม่ควรแช่น้ำ
- เว้นที่ด้านหน้าให้เปิดบานได้สุด และหันหน้าตู้หลบทิศที่ฝนสาดแรงถ้าทำได้
ยึดผนังกันล้ม — ตู้สูง 150–185 ซม. ต้องยึดทุกครั้ง
- ยึดบริเวณด้านบนด้านหลังตู้เข้ากับผนังหรือโครงสร้างที่แข็งแรง ด้วยฉาก/ตัวยึดกันล้ม พร้อมพุกและสกรูที่เหมาะกับผนัง (คอนกรีต อิฐ ไม้)
- สำคัญมากสำหรับจุดลมแรง ดาดฟ้า และบ้านที่มีเด็ก · ตู้เตี้ย 120 ซม. ที่ตั้งในจุดลมแรงก็ควรยึดเช่นกัน
- อุปกรณ์ยึดผนังอาจไม่ได้มากับสินค้า — สอบถามฝ่ายขาย หรือเลือกซื้อให้เหมาะกับชนิดผนัง

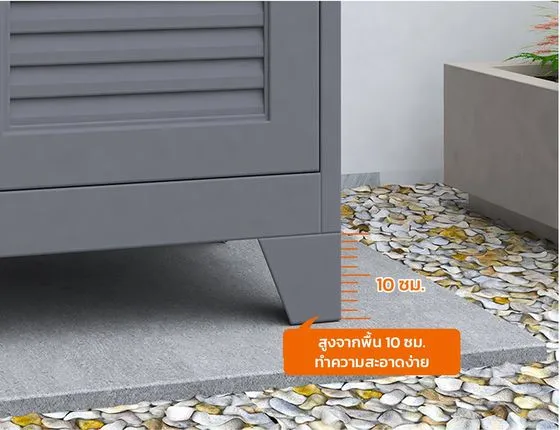

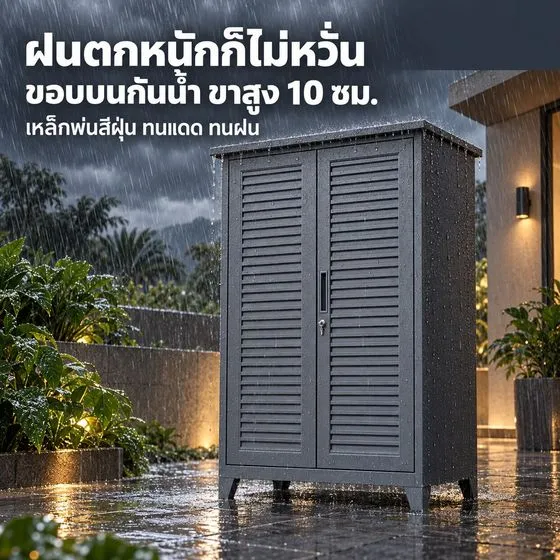

ขาสูง 10 ซม. ยกตัวตู้พ้นพื้น
ตรวจประตู กุญแจ ชั้นวาง แผงรู และราวแขวน Doors, Lock & Interior
| ›ประตูและกุญแจเปิด-ปิดทุกบาน ร่องบานควรเท่ากันและปิดสนิท ถ้าไม่ตรง ให้ตรวจระดับตู้ก่อน แล้วคลายน็อตบานพับเล็กน้อย จัดบานให้ตรง และขันกลับ · ลองไขกุญแจขณะเปิดบานก่อนล็อกจริง เก็บกุญแจสำรองแยกไว้ |
›ปรับชั้นวางปรับตอนชั้นว่างเท่านั้น — เอาของออก ยกชั้นออกจากตัวรับ ย้ายไปตำแหน่งใหม่ ให้ตัวรับทุกจุดอยู่ระดับเดียวกัน วางชั้นให้แนบสนิทไม่กระดก แล้วจึงวางของ |
›แผงรูและราวแขวนเสียบตะขอลงในรูแผงให้สุดและกดลงให้ล็อกเข้าที่ แขวนเครื่องมือชิ้นเล็ก · ราวแขวนใช้แขวนด้ามพลั่ว คราด ไม้ถู — ไม่แขวนของหนักเกินไปและไม่โหนราว |
มือจับแบบฝัง + กุญแจล็อก

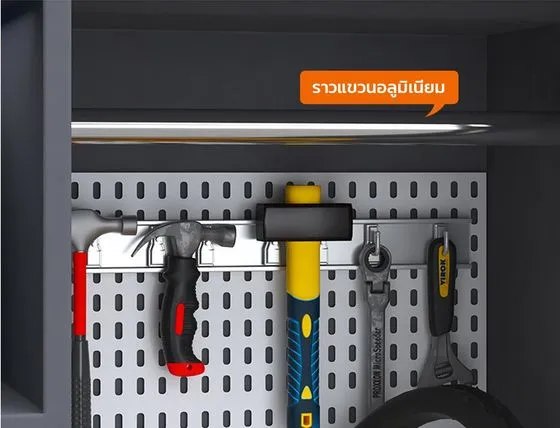

ราวแขวนอลูมิเนียม + แผงรู

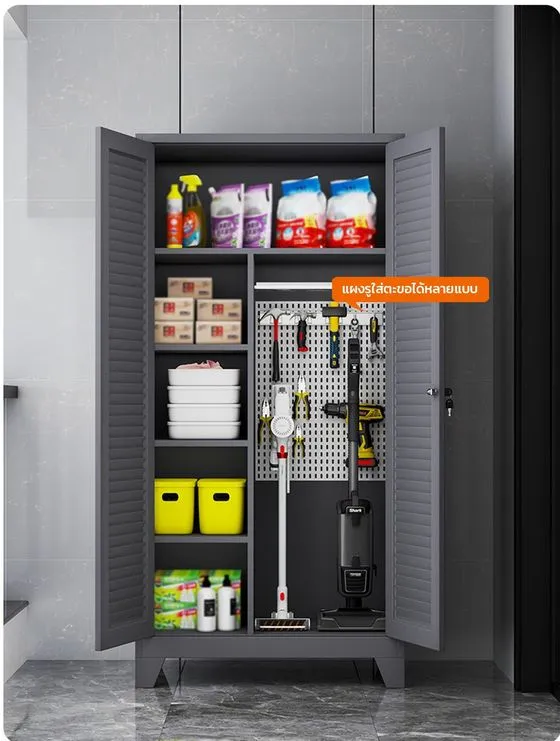

แผงรูแขวนของด้านใน
