เครื่องม้วนเก็บฉลาก (Label Rewinder) ใช้วางต่อท้ายเครื่องพิมพ์ฉลาก/บาร์โค้ด ดึงฉลากที่พิมพ์แล้ว (ฉลากที่มีกระดาษรองหลังติดกันเป็นม้วน) กลับมาม้วนเก็บเป็นม้วนเรียบร้อย พร้อมส่งลูกค้าหรือนำไปเข้าเครื่องติดฉลากต่อ
- 1ซิงค์กับเครื่องพิมพ์อัตโนมัติตัวม้วนเก็บตามจังหวะที่เครื่องพิมพ์ปล่อยฉลาก เครื่องพิมพ์หยุด ตัวม้วนหยุดเอง
- 2ม้วนได้ 2 ทิศทางเลือกให้ด้านหน้าฉลากหันออกด้านนอก หรือหันเข้าด้านในของม้วน ด้วยสวิตช์ทิศทาง
- 3ม้วนแบบไม่ใช้แกนกระดาษได้ถอดม้วนเร็ว · รุ่น R7/R9 ปรับขนาดแกนได้ 1–3 / 1–4 นิ้ว
- 4ใช้ได้กับฉลากหลายวัสดุกระดาษความร้อน กระดาษอาร์ตมัน กระดาษเงินด้าน กระดาษสังเคราะห์ PET PVC ฉลากกันปลอม ฉลากฟอยล์
- 5วัสดุแข็งแรงแกนสแตนเลส 304 · ชิ้นส่วนอะลูมิเนียม 6061 · มอเตอร์ขนาดใหญ่

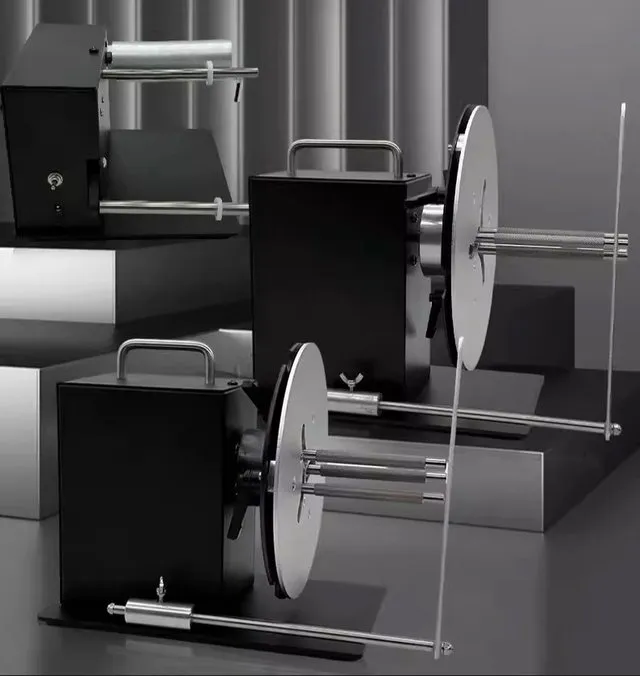

ตารางเปรียบเทียบ 3 รุ่น ตามข้อมูลสินค้า
| รายการ | LRW-R3รหัส 34192 · รุ่นเล็ก | LRW-R7รหัส 34193 · รุ่นกลาง | LRW-R9รหัส 34194 · รุ่นใหญ่ |
|---|---|---|---|
| ลักษณะเครื่อง | กล่องแนวนอน แกนอะลูมิเนียม 1 แกน ไม่มีจานกั้น | กล่องทรงตั้ง มีหูหิ้ว จานกั้น Ø185 มม. แกน 3 แกน | กล่องทรงตั้ง มีหูหิ้ว จานกั้น Ø220 มม. แกน 3 แกน |
| ความเร็วม้วน | 0–200 มม./วินาที | 0–200 มม./วินาที (ปรับได้) | 0–300 มม./วินาที (ปรับได้) |
| หน้ากว้างฉลาก (ความยาวแกน) | 0–100 มม. | 0–120 มม. | 0–150 มม. |
| ขนาดแกนกระดาษ | 40 มม. หรือไม่ใช้แกน | 25–75 มม. (1–3 นิ้ว) หรือไม่ใช้แกน | 25–100 มม. (1–4 นิ้ว) หรือไม่ใช้แกน |
| ม้วนโตสุด | 180 มม. | 185 มม. | 220 มม. |
| แบบการม้วน | 2 ทิศทาง · ซิงค์อัตโนมัติ | เดินหน้า / หยุด / ถอยหลัง | ควบคุมแรงตึง · เดินหน้า / หยุด / ถอยหลัง |
| ก้านกั้นกระดาษ | ไม่รวมในชุด (อุปกรณ์เสริม) | รวมในชุด | รวมในชุด |
| ขนาดตัวเครื่องโดยประมาณ* | 175 × 200 × 145 มม. | 300 × 180 × 220 มม. | 320 × 220 × 265 มม. |
| น้ำหนักเครื่อง | 2.2 กก. | 4.2 กก. | 5.5 กก. |
| ไฟฟ้า | 100–240 V ผ่านอะแดปเตอร์แปลงไฟ · ทำงานต่อเนื่องได้ 24 ชม. ใช้ได้ในอุณหภูมิต่ำถึง -20°C (ตามข้อมูลสินค้า) | ||
* กว้าง × ลึก × สูง จากภาพมิติของสินค้า · ข้อมูลอาจปรับเปลี่ยนตามล็อต · ชนิดหัวปลั๊กของอะแดปเตอร์ สอบถามฝ่ายบริการก่อนใช้งาน
ในคู่มือนี้
- 1หลักการทำงาน · ชื่อชิ้นส่วนหน้า 2
- 2การวางเครื่องต่อจากเครื่องพิมพ์ · ร้อยฉลากหน้า 3
- 3ติดตั้งก้านกั้นกระดาษหน้า 3
- 4ใส่แกนกระดาษ · ปรับขนาดแกนหน้า 4
- 5ม้วนแบบไม่ใช้แกน · ถอดม้วน · ทิศทาง · ความเร็วหน้า 4
- 6อาการผิดปกติเบื้องต้นหน้า 5
- 7ข้อควรระวัง · การดูแลรักษาหน้า 5
- 8ติดต่อฝ่ายบริการหน้า 5
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1
หลักการทำงาน · ชื่อชิ้นส่วน
HOW IT WORKS & PARTS

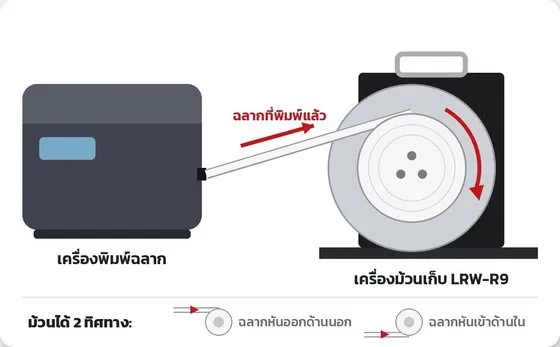

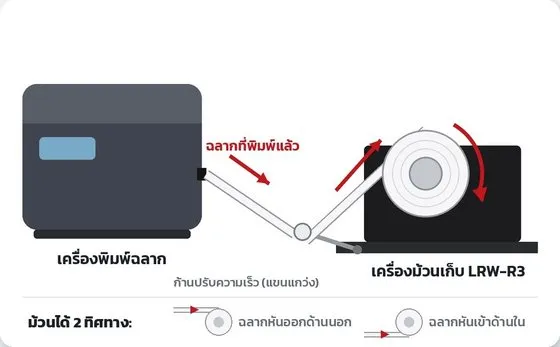

หลักการทำงาน
ภาพประกอบอธิบายการทำงาน ไม่ใช่สัดส่วนจริง
- วางเครื่องม้วนเก็บต่อท้ายช่องปล่อยฉลากของเครื่องพิมพ์ ฉลากที่พิมพ์แล้วจะถูกดึงมาม้วนเก็บเป็นม้วน แทนการปล่อยกองบนพื้นหรือม้วนด้วยมือ
- ซิงค์อัตโนมัติ: ตัวม้วนเก็บฉลากตามจังหวะที่เครื่องพิมพ์ปล่อยออกมา — เครื่องพิมพ์หยุด ตัวม้วนหยุดเอง · รุ่น R7/R9 ปรับความเร็วได้ด้วยปุ่มหมุน
- ม้วน 2 ทิศทาง: เลือกได้ว่าจะให้ด้านหน้าฉลากหันออกด้านนอกหรือหันเข้าด้านในของม้วน ให้ตรงกับเครื่องติดฉลากหรือการใช้งานถัดไป

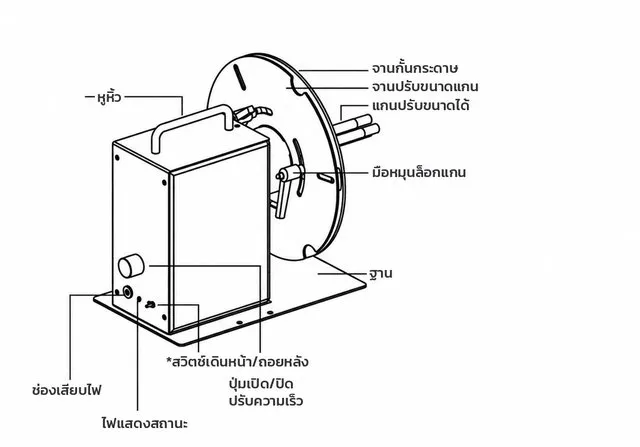

ชื่อชิ้นส่วน LRW-R7 / R9
- หูหิ้ว — สำหรับยกย้ายเครื่อง
- จานกั้นกระดาษ — จานอะลูมิเนียมกั้นขอบม้วนด้านใน
- จานปรับขนาดแกน — หมุนเพื่อขยาย/หุบแกน 3 แกน
- แกนปรับขนาดได้ — แกนเหล็ก 3 แกน สำหรับสวมแกนกระดาษหรือม้วนแบบไม่ใช้แกน
- มือหมุนล็อกแกน — คลาย/ล็อกขนาดแกน (คลาย 1 อันเพื่อถอดม้วน)
- ฐาน — ยึดก้านกั้นกระดาษได้

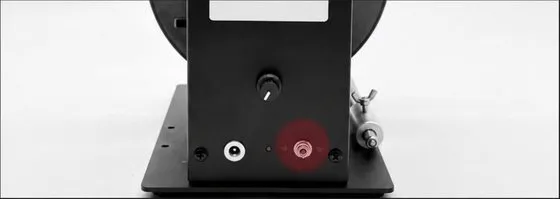

- ช่องเสียบไฟ · ไฟแสดงสถานะ — เสียบอะแดปเตอร์ ไฟติดเมื่อมีไฟเข้า
- ปุ่มหมุนเปิด/ปิด–ปรับความเร็ว
- สวิตช์ เดินหน้า / หยุด / ถอยหลัง — เลือกทิศทางการม้วน

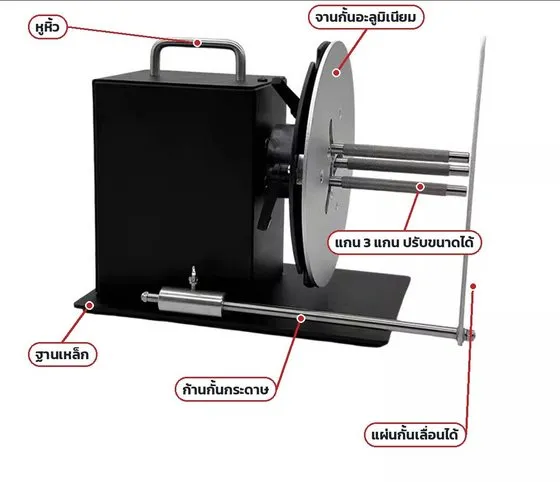

ภาพเครื่องจริง LRW-R7 / R9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2
การวางเครื่อง · ร้อยฉลาก · ก้านกั้นกระดาษ
SET-UP, LABEL THREADING & PAPER GUIDE
การวางเครื่องต่อจากเครื่องพิมพ์ คำแนะนำทั่วไป
- วางเครื่องม้วนเก็บบนโต๊ะหรือพื้นที่เรียบและมั่นคง ด้านหลังช่องปล่อยฉลากของเครื่องพิมพ์ ให้แกนม้วนขนานกับช่องปล่อยฉลาก (หน้ากว้างฉลากวางตามแนวแกน)
- จัดแนวให้ฉลากวิ่งจากเครื่องพิมพ์มาเข้าแกนเป็นเส้นตรง ไม่บิด ไม่เฉียง · ระยะห่างให้พอดีกับการร้อยฉลาก ไม่ตึงหรือหย่อนเกินไป
- ตรวจว่าหน้ากว้างฉลากไม่เกินความยาวแกนของรุ่น (R3 100 มม. · R7 120 มม. · R9 150 มม.)
- ตรวจแรงดันไฟของอะแดปเตอร์ให้ตรงกับที่ระบุบนตัวเครื่อง แล้วจึงเสียบไฟ

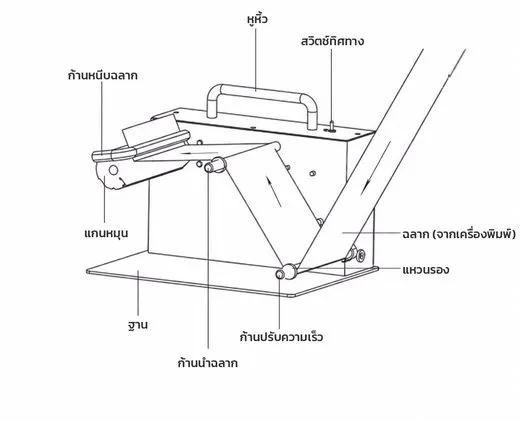

การร้อยฉลาก LRW-R3
- ดึงปลายฉลากที่พิมพ์แล้วจากเครื่องพิมพ์ลงมาพาดใต้ก้านปรับความเร็ว (แขนแกว่งด้านหน้า)
- ร้อยผ่านก้านนำฉลากที่ตัวเครื่อง แล้วนำปลายฉลากไปหนีบไว้ใต้ก้านหนีบฉลากบนแกนหมุน (หรือติดกับแกนกระดาษ 40 มม.)
- เลือกทิศทางด้วยสวิตช์ทิศทาง แล้วเริ่มพิมพ์ — ก้านปรับความเร็วจะขยับตามฉลาก ตัวม้วนจะเก็บตามจังหวะเครื่องพิมพ์
LRW-R3: ก้านกั้นกระดาษบนฐานไม่รวมในชุด (เป็นอุปกรณ์เสริม) · ภาพลายเส้นอาจต่างจากเครื่องจริงเล็กน้อย

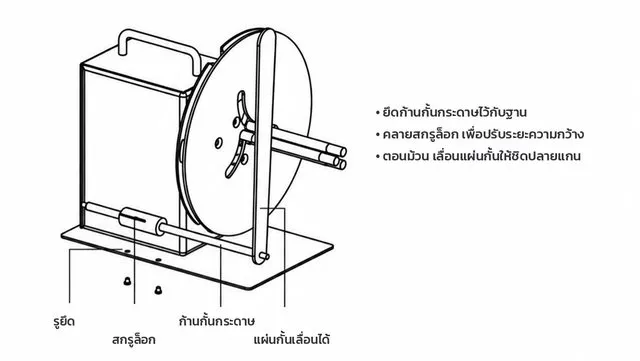

ติดตั้งก้านกั้นกระดาษ R7 / R9 รวมในชุดR3 อุปกรณ์เสริม
- ยึดก้านกั้นกระดาษเข้ากับรูยึดบนฐาน
- คลายสกรูล็อกเพื่อเลื่อนปรับระยะให้พอดีหน้ากว้างฉลาก แล้วขันล็อก
- ตอนม้วน ให้เลื่อนแผ่นกั้นเลื่อนได้เข้าชิดปลายแกน ช่วยกั้นขอบม้วนด้านนอก ให้ม้วนออกมาขอบเรียบตรง ไม่เบี้ยว
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
3
การใช้งาน · แกนกระดาษ · ม้วนแบบไม่ใช้แกน
OPERATION, CORE ADJUSTMENT & CORELESS REWIND

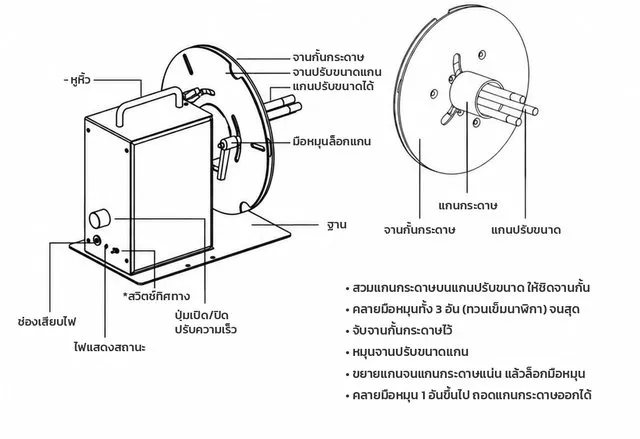

ใส่แกนกระดาษ · ปรับขนาดแกน R7 / R9
- สวมแกนกระดาษบนแกน 3 แกน ให้ชิดจานกั้นกระดาษ
- คลายมือหมุนล็อกแกนทั้ง 3 อัน (หมุนทวนเข็มนาฬิกา) จนสุด
- จับจานกั้นกระดาษไว้ แล้วหมุนจานปรับขนาดแกน ขยายแกนจนดันแกนกระดาษแน่น
- ล็อกมือหมุนให้แน่น · ติดปลายฉลากกับแกนกระดาษแล้วเริ่มม้วน
- ถอดแกนกระดาษ: คลายมือหมุน 1 อันขึ้นไป แล้วดึงออก
R7 ใช้แกน 1–3 นิ้ว (25–75 มม.) · R9 ใช้แกน 1–4 นิ้ว (25–100 มม.) · R3 ใช้แกน 40 มม.

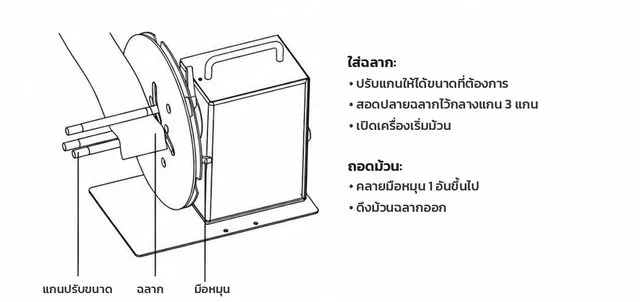

ม้วนแบบไม่ใช้แกนกระดาษ · ถอดม้วน
- ใส่ฉลาก: ปรับแกนให้ได้ขนาดที่ต้องการ → สอดปลายฉลากไว้กลางแกน 3 แกน → เปิดเครื่องเริ่มม้วน
- ถอดม้วน: คลายมือหมุน 1 อันขึ้นไป แกนจะหุบลง → ดึงม้วนฉลากออกได้ทันที ไม่ต้องใช้แกนกระดาษ
- รุ่น R3 ม้วนบนแกนอะลูมิเนียมโดยตรงได้ ถอดม้วนโดยเลื่อนม้วนออกจากแกน
เลือกทิศทางม้วน · ปรับความเร็ว
- ทิศทาง: สลับสวิตช์ทิศทาง (R7/R9: เดินหน้า / หยุด / ถอยหลัง) — ทิศหนึ่งได้ม้วนที่ด้านหน้าฉลากหันออกด้านนอก อีกทิศได้ม้วนที่ด้านหน้าฉลากหันเข้าด้านใน · ร้อยฉลากเข้าด้านบนหรือด้านล่างของม้วนให้สอดคล้องกับทิศที่เลือก
- ความเร็ว (R7/R9): หมุนปุ่มเปิด/ปิด–ปรับความเร็ว เริ่มจากความเร็วต่ำ แล้วค่อยเพิ่มจนตัวม้วนเก็บทันเครื่องพิมพ์ โดยฉลากไม่ตึงจนขาดและไม่หย่อนจนม้วนหลวม
- รุ่น R9 เป็นแบบควบคุมแรงตึง — ปรับให้แรงดึงพอดีกับชนิดฉลาก (ฉลากบาง/กระดาษรองบางใช้แรงตึงน้อย)

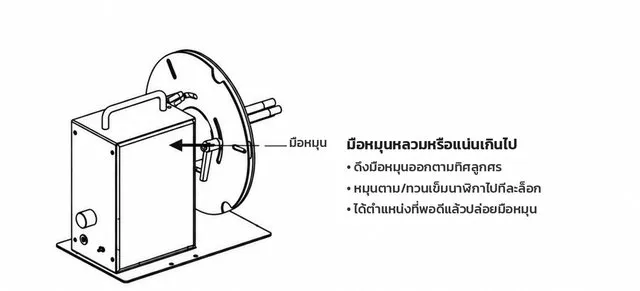

ปรับความแน่นมือหมุน
- ถ้ามือหมุนหลวมหรือแน่นเกินไป หรือหมุนไปติดชิ้นส่วนอื่น: ดึงมือหมุนออกตามทิศลูกศร
- หมุนตามหรือทวนเข็มนาฬิกาไปทีละล็อก แล้วปล่อยมือหมุนที่ตำแหน่งที่พอดี
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
4
อาการผิดปกติเบื้องต้น · ข้อควรระวัง · การดูแลรักษา
TROUBLESHOOTING, PRECAUTIONS & CARE
อาการผิดปกติเบื้องต้น ตรวจด้วยตัวเองก่อนแจ้งฝ่ายบริการ
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้เบื้องต้น |
|---|---|---|
| เครื่องไม่หมุน / ไฟไม่ติด | อะแดปเตอร์ไม่ได้เสียบหรือหลวม · ไม่มีไฟที่เต้ารับ · ปุ่มเปิด/ปิดอยู่ตำแหน่งปิด · สวิตช์ทิศทางอยู่ตำแหน่งหยุด | ตรวจการเสียบอะแดปเตอร์ทั้งสองด้านและไฟแสดงสถานะ · เปิดปุ่มเปิด/ปิด · เลือกทิศทางเดินหน้าหรือถอยหลัง · ถ้าอะแดปเตอร์/สายไฟชำรุด หยุดใช้และติดต่อฝ่ายบริการ |
| ม้วนหลวม / ม้วนเบี้ยว ขอบไม่ตรง | ไม่ได้ใช้ก้านกั้นกระดาษ · แผ่นกั้นไม่ชิดขอบม้วน · ฉลากวิ่งเข้าแกนเฉียง · ความเร็ว/แรงตึงต่ำเกินไป | ติดตั้งและเลื่อนแผ่นกั้นให้ชิดขอบม้วน · จัดเครื่องให้แกนขนานกับช่องปล่อยฉลาก · ปรับความเร็ว/แรงตึงเพิ่มทีละน้อย |
| ฉลากขาด / ตึงเกินไป | ความเร็วหรือแรงตึงสูงเกินไป · ฉลากหรือกระดาษรองบาง | ลดความเร็ว/แรงตึง · ตรวจเส้นทางฉลากไม่ให้ติดขอบหรือเกี่ยวชิ้นส่วน |
| ตัวม้วนเก็บไม่ทันเครื่องพิมพ์ / ฉลากกองหย่อน | ความเร็วต่ำเกินไป · ร้อยฉลากผิดเส้นทาง (R3 ไม่ได้พาดผ่านก้านปรับความเร็ว) | เพิ่มความเร็ว · ร้อยฉลากใหม่ตามภาพในหัวข้อการร้อยฉลาก |
| ม้วนผิดด้าน (ฉลากหันผิดทาง) | เลือกทิศทางสลับกัน · ร้อยฉลากเข้าด้านบน/ล่างของม้วนผิด | สลับสวิตช์ทิศทาง และร้อยฉลากเข้าแกนใหม่ให้ตรงกับทิศที่ต้องการ |
| แกนกระดาษหลวม / ลื่น | ขยายแกนไม่พอ · มือหมุนล็อกไม่แน่น | ปรับขนาดแกนใหม่ให้ดันแกนกระดาษแน่น แล้วล็อกมือหมุน · ปรับตำแหน่งมือหมุนถ้าหลวม |
ข้อควรระวัง
- ก่อนใช้งาน ตรวจแรงดันไฟของอะแดปเตอร์ให้ตรงกับที่ระบุบนตัวเครื่อง และตรวจว่าอะแดปเตอร์/สายไฟไม่ชำรุด
- ห้ามเสียบหรือถอดปลั๊กขณะมือเปียก เพื่อป้องกันไฟดูด
- ขณะเครื่องหมุน ห้ามเอานิ้วมือหรือของแหลมคมเข้าใกล้แกนม้วนและจานกั้น · ระวังผมยาว เนคไท ปลายแขนเสื้อ
- หลีกเลี่ยงการใช้งานใกล้กรด ด่าง น้ำมัน ยาฆ่าแมลง และไม่ใช้ในที่ความชื้นสูงเป็นเวลานาน
- วางเครื่องบนพื้นที่เรียบ ไม่วางบนที่เอียง เพื่อกันเครื่องล้ม
- เมื่อไม่ใช้งาน ปิดเครื่องและถอดปลั๊กอะแดปเตอร์ทุกครั้ง
- ถ้าอะแดปเตอร์หรือสายไฟชำรุด ให้ช่างผู้ชำนาญเปลี่ยนให้ ห้ามใช้งานต่อหรือซ่อมเอง
การดูแลรักษา
- ถอดปลั๊กก่อนทำความสะอาดทุกครั้ง · ห้ามฉีดน้ำหรือราดน้ำล้างตัวเครื่องโดยตรง
- ห้ามใช้ผงขัด ฝอยขัด หรือตัวทำละลาย — ใช้ผ้าชุบน้ำผสมน้ำยาล้างจานอ่อน ๆ บิดหมาด เช็ดคราบ แล้วเช็ดด้วยผ้าแห้งทันที
- เช็ดเศษกาวและฝุ่นกระดาษที่แกนม้วน จานกั้น และก้านกั้นกระดาษเป็นประจำ ช่วยให้ม้วนเรียบ ไม่ลื่น
- ห้ามแกะหรือถอดประกอบตัวเครื่องเอง เพื่อยืดอายุการใช้งาน
?
หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — แจ้งรหัสสินค้า (34192 / 34193 / 34194) รุ่น และอาการที่พบ แนบรูปหรือคลิปได้
LINE @PYCM · โทร 02-114-7416 ต่อ 2
