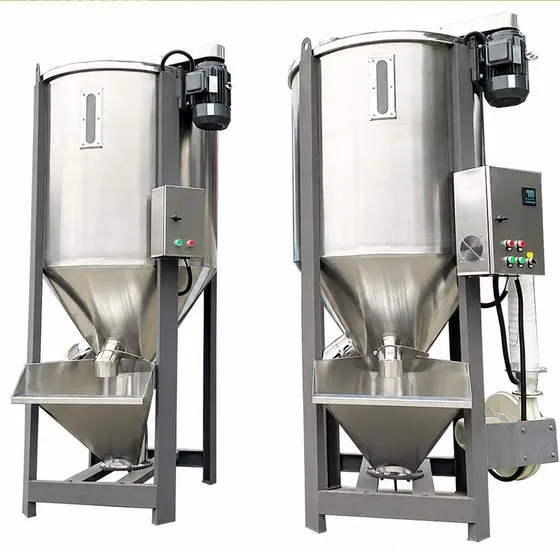

เครื่องผสมแนวตั้งแบบแกนเกลียว สำหรับผสมเม็ดพลาสติก เกล็ดพลาสติกบด แม่สี และวัตถุดิบเม็ด/ผงแห้ง ให้เข้ากันทั่วทั้งล็อต แกนเกลียวกลางถังหมุนยกวัตถุดิบจากก้นกรวยขึ้นไปด้านบน แล้วโปรยตกลงรอบถัง วนซ้ำต่อเนื่อง
- 16 ขนาด × 2 แบบ = 12 รุ่นผสมได้ 300 / 500 / 1,000 / 1,500 / 2,000 / 3,000 กก./ครั้ง · ถัง 0.6–6 ลบ.ม.
- 2แกนเกลียวหมุน 350 รอบ/นาทีมอเตอร์ 4 โพล ขดลวดทองแดง 2.2–7.5 kW ขับด้วยสายพาน
- 3ถังสแตนเลส ทรงกระบอกก้นกรวยมีหน้าต่างดูวัตถุดิบ ประตูเข้าถัง กรวยเติม และช่องปล่อยด้านล่าง
- 4รุ่น D มีระบบลมร้อนพัดลมเป่าลมผ่านท่อฮีตเตอร์ 10–25 kW ไล่ความชื้นขณะผสม ตั้งอุณหภูมิที่ตู้ควบคุม
1
ตารางรุ่น 12 รุ่น
MODEL TABLE
| รหัสสินค้า | รุ่น | แบบ | ผสมได้ (กก./ครั้ง)* | ถังผสม (ลบ.ม.) | มอเตอร์ (kW) | ลมร้อน (kW) | ขนาดเครื่อง Ø × สูง (มม.) |
|---|---|---|---|---|---|---|---|
| 34210 | VPM-300 | ผสมอย่างเดียว | 300 | 0.6 | 2.2 | – | 900 × 2,300 |
| 34211 | VPM-300D | ผสม + อบลมร้อน | 300 | 0.6 | 2.2 | 10 | 900 × 2,300 |
| 34212 | VPM-500 | ผสมอย่างเดียว | 500 | 1 | 3 | – | 1,000 × 2,500 |
| 34213 | VPM-500D | ผสม + อบลมร้อน | 500 | 1 | 3 | 15 | 1,000 × 2,500 |
| 34214 | VPM-1000 | ผสมอย่างเดียว | 1,000 | 2 | 4 | – | 1,215 × 3,150 |
| 34215 | VPM-1000D | ผสม + อบลมร้อน | 1,000 | 2 | 4 | 15 | 1,215 × 3,150 |
| 34216 | VPM-1500 | ผสมอย่างเดียว | 1,500 | 3 | 5.5 | – | 1,500 × 3,300 |
| 34217 | VPM-1500D | ผสม + อบลมร้อน | 1,500 | 3 | 5.5 | 20 | 1,500 × 3,300 |
| 34218 | VPM-2000 | ผสมอย่างเดียว | 2,000 | 4 | 5.5 | – | 1,850 × 3,500 |
| 34219 | VPM-2000D | ผสม + อบลมร้อน | 2,000 | 4 | 5.5 | 20 | 1,850 × 3,500 |
| 34220 | VPM-3000 | ผสมอย่างเดียว | 3,000 | 6 | 7.5 | – | 1,950 × 4,150 |
| 34221 | VPM-3000D | ผสม + อบลมร้อน | 3,000 | 6 | 7.5 | 25 | 1,950 × 4,150 |
D = มีระบบอบลมร้อน (พัดลม + ท่อฮีตเตอร์ + ตู้ควบคุมตั้งอุณหภูมิ) · รุ่นที่ไม่มี D = ผสมอย่างเดียว · ทุกรุ่นใช้ไฟ 380V 3 เฟส · ความเร็วรอบแกนเกลียว 350 รอบ/นาที · * ปริมาณผสมจริงขึ้นกับความหนาแน่นของวัตถุดิบ (วัตถุดิบเบา/ฟู เช่น เกล็ดฟิล์มบด ใส่ได้น้อยกว่าตัวเลขในตาราง) · ขนาดเครื่องโดยประมาณ
คู่มือนี้ใช้ร่วมกันทั้ง 12 รุ่น — หัวข้อที่ติดป้าย คำแนะนำทั่วไป เป็นแนวทางสำหรับเครื่องผสมแนวตั้งแบบแกนเกลียวทั่วไป
ให้ยึดคู่มือ/ป้ายของเครื่องจริงเป็นหลัก · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
สารบัญ Contents
- 1ตารางรุ่น 12 รุ่น1
- 2ใช้กับงานอะไร · รุ่นผสม กับ รุ่น D · เลือกรุ่น2
- 3หลักการทำงาน3
- 4ชื่อชิ้นส่วนของเครื่อง4
- 5การติดตั้ง และต่อไฟ 380V5
- 6การใช้งาน · การอบลมร้อน (รุ่น D)6
- 7เปลี่ยนสี ทำความสะอาด บำรุงรักษา ความปลอดภัย7
- 8แก้ปัญหาเบื้องต้น · ติดต่อฝ่ายบริการ8
2
ใช้กับงานอะไร
APPLICATIONS
ผสมวัตถุดิบแห้งที่เป็นเม็ด เกล็ด หรือผง ให้เข้ากันทั่วทั้งถัง ก่อนส่งเข้าเครื่องฉีด เครื่องเป่าฟิล์ม/เป่าขวด เครื่องรีดท่อ/รีดแผ่น หรือก่อนบรรจุ
รุ่นผสมอย่างเดียว กับ รุ่น D (ผสม + อบลมร้อน)

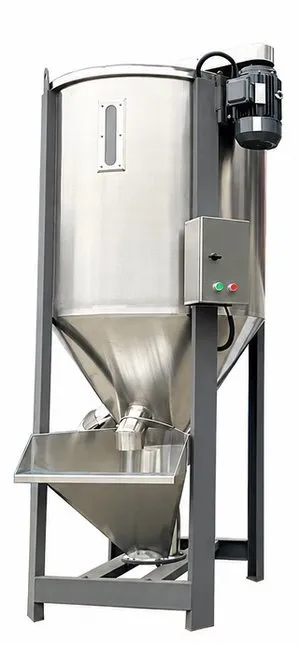

รุ่นผสมอย่างเดียวVPM-300 / 500 / 1000 / 1500 / 2000 / 3000
- สำหรับวัตถุดิบที่แห้งอยู่แล้ว
- ผสมเม็ดกับแม่สี สารเติมแต่ง หรือเม็ดใหม่กับเม็ดรีไซเคิล
- ตู้ควบคุมปุ่มเปิด/ปิดมอเตอร์

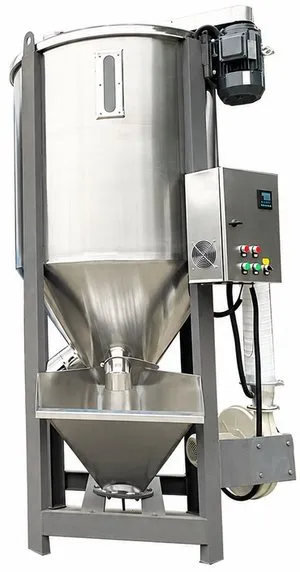

รุ่น D · ผสม + อบลมร้อนVPM-300D / 500D / 1000D / 1500D / 2000D / 3000D
- เพิ่มพัดลม (โบลเวอร์) + ท่อฮีตเตอร์ 10–25 kW
- ลมร้อนไหลผ่านวัตถุดิบที่หมุนวน ไล่ความชื้น
- ตู้ควบคุมตั้งอุณหภูมิ เปิด/ปิดพัดลมและฮีตเตอร์ได้
เลือกรุ่นอย่างไร
| ขนาด | เลือกจากปริมาณที่ต้องผสมต่อครั้ง (ดูตารางรุ่น) — วัตถุดิบเบา/ฟู เช่น เกล็ดฟิล์มบด ให้ดูปริมาตรถัง (ลบ.ม.) ประกอบ เพราะจะใส่ได้น้อยกว่าน้ำหนักในตาราง |
| ผสม หรือ ผสม + อบ | วัตถุดิบแห้งอยู่แล้ว → รุ่นผสมอย่างเดียว · วัตถุดิบชื้นหรือดูดความชื้นง่าย (เกล็ดบดที่ล้างน้ำ เม็ดที่เก็บไว้นาน) → รุ่น D |
| สถานที่ | เครื่องสูง 2.3–4.15 เมตร (แล้วแต่รุ่น) ต้องมีความสูงหลังคาและทางขนเข้าเพียงพอ · ต้องมีไฟ 380V 3 เฟส (ถ้ามีเฉพาะไฟ 220V ให้แจ้งฝ่ายขายก่อนสั่ง) |
| ขนาดพิเศษ | ต้องการถังขนาดอื่นหรือสั่งทำพิเศษ สอบถามฝ่ายขาย LINE @PYCM |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3

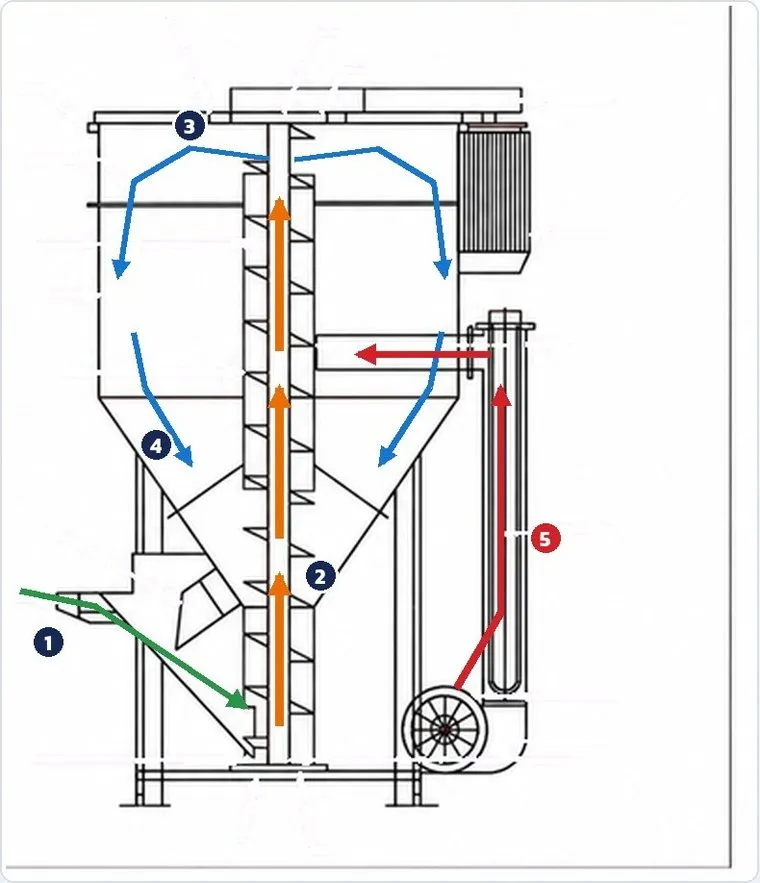

หลักการทำงาน
HOW IT WORKS
แกนเกลียว (สกรู) อยู่ในท่อกลางถัง หมุนยกวัตถุดิบจากก้นกรวยขึ้นไปถึงด้านบน แล้วโปรยกระจายตกลงรอบถัง วัตถุดิบไหลลงตามผนังก้นกรวยกลับเข้าเกลียวอีกครั้ง วนซ้ำต่อเนื่อง จึงพลิกและผสมกันทั่วทั้งถัง
- 1เติมวัตถุดิบเทเม็ด/เกล็ดลงกรวยเติมด้านล่าง วัตถุดิบไหลเข้าแกนเกลียว
- 2ยกขึ้นตามท่อกลางแกนเกลียวหมุน 350 รอบ/นาที ยกวัตถุดิบจากก้นกรวยขึ้นไปด้านบน
- 3โปรยกระจายถึงปลายท่อด้านบนแล้วโปรยตกลงรอบถัง
- 4วนซ้ำ ผสมทั่วไหลลงตามก้นกรวย กลับเข้าเกลียว หมุนวนต่อเนื่องจนผสมทั่วทั้งถัง
- 5อบลมร้อน (เฉพาะรุ่น D)พัดลมเป่าลมผ่านท่อฮีตเตอร์เข้าไปในถัง ลมร้อนไหลผ่านวัตถุดิบที่กำลังหมุนวนเพื่อไล่ความชื้น
- 6ปล่อยวัตถุดิบผสม (และอบ) เสร็จ เปิดช่องปล่อยด้านล่าง รับวัตถุดิบลงกระสอบหรือถัง

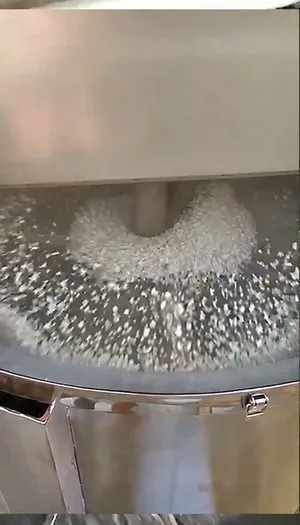

ภายในถังขณะผสม
วัตถุดิบพุ่งออกจากปลายท่อกลางแล้วโปรยตกเป็นวงรอบถัง — มองผ่านหน้าต่างดูวัตถุดิบได้ระหว่างเครื่องทำงาน (ห้ามเปิดฝาหรือประตูขณะเครื่องทำงาน)
เวลาผสม/เวลาอบ ขึ้นกับชนิด ความชื้น และปริมาณวัตถุดิบ — ครั้งแรกให้ทดลองสุ่มตัวอย่างจากช่องปล่อย แล้วจดเวลาที่ได้ผลดีไว้ใช้ครั้งต่อไป
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4

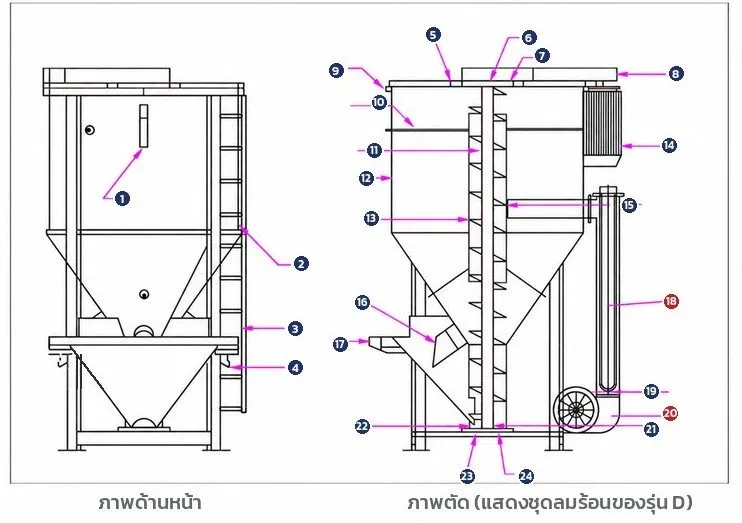

ชื่อชิ้นส่วนของเครื่อง
PARTS
- 1หน้าต่างดูวัตถุดิบ
- 9เหล็กกล่องเสริมความแข็งแรง
- 17กรวยเติมวัตถุดิบ
- 2ประตูเข้าถัง
- 10ก้านยึด
- 18ท่อฮีตเตอร์ (รุ่น D)
- 3บันได
- 11แกนกลาง
- 19ขาตั้งเหล็กรางน้ำ
- 4ช่องปล่อยวัตถุดิบ
- 12ตัวถัง
- 20พัดลมโบลเวอร์ (รุ่น D)
- 5ฝาบน
- 13ท่อกลาง
- 21ตลับลูกปืนด้านล่าง
- 6ตลับลูกปืนด้านบน
- 14มอเตอร์
- 22กรวยวัตถุดิบเหลือ
- 7แผ่นรองลูกปืนด้านบน
- 15ใบเกลียว
- 23แผ่นรองลูกปืนด้านล่าง
- 8มู่เล่ย์สายพาน (ด้านใน)
- 16ช่องวัตถุดิบไหลวน
- 24จานรองลูกปืนด้านล่าง
วงสีแดง = มีเฉพาะรุ่น D (ผสม + อบลมร้อน) · ภาพซ้าย = ด้านหน้า · ภาพขวา = ภาพตัด · บันได (3) ติดกับเครื่องตามขนาด/แบบที่ส่งจริง
ภาพชิ้นส่วนจริง
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
การติดตั้ง และต่อไฟ 380Vคำแนะนำทั่วไป
INSTALLATION
เตรียมสถานที่
- พื้นคอนกรีตเรียบ ได้ระดับ แข็งแรงพอรับน้ำหนักเครื่องรวมวัตถุดิบเต็มถัง
- ความสูงหลังคา/คาน มากกว่าความสูงเครื่อง และเผื่อที่เหนือฝาสำหรับซ่อมมอเตอร์และสายพาน
- ทางขนเข้า (ประตู ทางเดิน) กว้างและสูงพอสำหรับตัวเครื่อง
- เว้นที่รอบเครื่องสำหรับเติมวัตถุดิบ วางกระสอบรับที่ช่องปล่อย และเดินตรวจซ่อม
- มีไฟ 380V 3 เฟส ใกล้จุดติดตั้ง พร้อมเบรกเกอร์และสายดิน
- รุ่น D: อากาศถ่ายเท ช่องดูดลมของพัดลมไม่ชิดผนังหรือที่มีฝุ่นมาก
| ขนาด (ผสมได้) | 300 กก. | 500 กก. | 1,000 กก. | 1,500 กก. | 2,000 กก. | 3,000 กก. |
|---|---|---|---|---|---|---|
| ความสูงเครื่องโดยประมาณ (มม.) | 2,300 | 2,500 | 3,150 | 3,300 | 3,500 | 4,150 |
ยกและตั้งเครื่อง
- ใช้รถยกหรือเครนที่รับน้ำหนักได้ ยกที่โครงขาตั้งหรือจุดยกของเครื่อง — ห้ามยกที่ตัวถัง มอเตอร์ ท่อ หรือตู้ควบคุม
- ตั้งเครื่องให้ได้ระดับ ขาทั้ง 4 ลงน้ำหนักเท่ากัน แล้วยึดขากับพื้นให้มั่นคง (เครื่องสูง จุดศูนย์ถ่วงสูง)
- ประกอบบันได ตู้ควบคุม และอุปกรณ์ที่ถอดแยกมาให้ครบ ขันน็อตให้แน่น · ตรวจว่าไม่มีของแปลกปลอมตกค้างในถัง
ต่อไฟ 380V 3 เฟส
ให้ช่างไฟฟ้าเป็นผู้ต่อเท่านั้น
- เดินสายและเลือกเบรกเกอร์ให้เหมาะกับกำลังมอเตอร์ของรุ่น (2.2–7.5 kW) — รุ่น D ต้องคิดรวมฮีตเตอร์ (10–25 kW) และพัดลมด้วย
- ต่อสายดินทุกครั้ง · ตู้ควบคุมต้องปิดฝาให้สนิท กันฝุ่นและน้ำ
- ตรวจทิศทางหมุน: กดเดินสั้น ๆ แล้วดูทิศทางหมุนของมู่เล่ย์/แกนเกลียวตามลูกศรบนเครื่อง ถ้าหมุนกลับทาง วัตถุดิบจะไม่ถูกยกขึ้น — ให้ช่างสลับสายเฟส 2 เส้น ห้ามเดินกลับทางนาน
ทดลองเดินเครื่องเปล่า
- เดินเครื่องเปล่าช่วงสั้น ๆ ฟังเสียงและดูการสั่น ต้องหมุนเรียบ ไม่มีเสียงขูดหรือเสียงดังผิดปกติ · ตรวจความตึงสายพาน
- รุ่น D: เปิดพัดลมตรวจว่าลมออก แล้วเปิดฮีตเตอร์ดูว่าอุณหภูมิจริงบนตู้ควบคุมขึ้นตามค่าที่ตั้ง จากนั้นปิดฮีตเตอร์ ให้พัดลมเป่าต่อจนท่อเย็นลง
- ปุ่มและการตั้งค่าบนตู้ควบคุม — ยึดเมนูของเครื่องจริงเป็นหลัก
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
การใช้งานคำแนะนำทั่วไป
OPERATION
1ตรวจก่อนเริ่มช่องปล่อยปิด ในถังสะอาด
2เติมเปิดเครื่องแล้วเทลงกรวยเติม
3ผสมหมุนวนจนเข้ากันทั่วถัง
4ปล่อยเปิดช่องปล่อย รับลงกระสอบ
- ตรวจก่อนเริ่ม — ช่องปล่อยวัตถุดิบปิดสนิท ฝาบนและประตูเข้าถังปิด ในถังไม่มีวัตถุดิบเก่าหรือสิ่งแปลกปลอม (โดยเฉพาะชิ้นโลหะ)
- เปิดเครื่องให้แกนเกลียวหมุนก่อน แล้วจึงเทวัตถุดิบลงกรวยเติมด้านล่าง วัตถุดิบจะถูกเกลียวดึงขึ้นไปในถังเรื่อย ๆ
- เติมไม่เกินความจุของรุ่น (ดูตารางรุ่น) · ใส่วัตถุดิบหลักก่อน แล้วตามด้วยแม่สีหรือสารเติมแต่ง ตามสัดส่วนที่กำหนด
- ผสม — ปล่อยให้หมุนวนจนเข้ากัน ดูได้ทางหน้าต่าง · เวลาผสมขึ้นกับวัตถุดิบ ให้ทดลองสุ่มตัวอย่างครั้งแรก แล้วจดเวลาที่ได้ผลดีไว้
- ปล่อยวัตถุดิบ — วางกระสอบ/ถังรับให้พร้อม เปิดช่องปล่อยขณะเกลียวยังหมุน ให้วัตถุดิบไหลออกจนหมด
- ปิดเครื่อง เมื่อปล่อยหมดแล้ว · ถ้าจะผสมล็อตต่อไปที่สีหรือชนิดต่างกัน ให้ทำความสะอาดก่อน (หน้า 7)
รุ่น D: การอบลมร้อน
- ตั้งอุณหภูมิอบที่ตู้ควบคุม ตามชนิดพลาสติกและคำแนะนำของผู้ผลิตเม็ดพลาสติก — อย่าตั้งสูงเกินไป เม็ดจะเยิ้มจับเป็นก้อน
- เปิดแกนเกลียวให้วัตถุดิบหมุนวนก่อน แล้วเปิดพัดลม จากนั้นจึงเปิดฮีตเตอร์ — ห้ามเปิดฮีตเตอร์โดยไม่มีลมจากพัดลม
- ดูอุณหภูมิจริงบนจอเทียบกับค่าที่ตั้ง · เวลาอบขึ้นกับความชื้น ชนิด และปริมาณวัตถุดิบ — ทดลองสุ่มตัวอย่าง
- อบเสร็จ: ปิดฮีตเตอร์ก่อน ให้พัดลมเป่าต่อจนท่อลมเย็นลง แล้วจึงปิดพัดลมและปล่อยวัตถุดิบ
- ห้ามอบวัตถุดิบไวไฟ หรือวัตถุดิบที่มีตัวทำละลาย · ท่อลมร้อนและผิวถังส่วนล่างร้อน ห้ามจับขณะอบ
ชื่อปุ่มและหน้าจอบนตู้ควบคุม — ยึดเมนูของเครื่องจริงเป็นหลัก
อุปกรณ์ที่ควรเตรียมข้างเครื่อง
- กระสอบหรือถังรับวัตถุดิบที่ช่องปล่อย + ที่ปิดปากกระสอบ
- ตาชั่งสำหรับชั่งสัดส่วนแม่สี/สารเติมแต่งก่อนเติม
- หน้ากากกันฝุ่น แว่นตา ถุงมือ (รุ่น D ใช้ถุงมือกันความร้อน)
- เครื่องดูดฝุ่นหรือลมเป่า สำหรับทำความสะอาดตอนเปลี่ยนสี
- สมุดจดค่าที่ใช้ได้ดี (ปริมาณ เวลาผสม อุณหภูมิ/เวลาอบ)
- เครื่องลำเลียงวัตถุดิบขึ้นถังแบบอัตโนมัติ (ถ้าต้องการ) ไม่รวมในชุด — สอบถามฝ่ายขาย
เคล็ดลับ ใช้เครื่องรุ่นผสมกับวัตถุดิบที่แห้งอยู่แล้ว · ถ้าวัตถุดิบชื้นมากหรือมีน้ำเกาะ (เกล็ดที่เพิ่งล้าง) ควรสะเด็ดน้ำ/ผึ่งก่อนเข้าเครื่องรุ่น D จะอบได้เร็วขึ้น
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
เปลี่ยนสี ทำความสะอาด และบำรุงรักษาคำแนะนำทั่วไป
CLEANING & MAINTENANCE
| เมื่อไร | สิ่งที่ต้องทำ (ปิดเบรกเกอร์ก่อนทุกครั้ง · รุ่น D รอท่อลมร้อนเย็นก่อน) |
|---|---|
| เปลี่ยนสี / เปลี่ยนวัตถุดิบ |
|
| หลังเลิกงาน |
|
| เป็นประจำ |
|
| ไม่ใช้นาน | ปล่อยวัตถุดิบออกให้หมด ทำความสะอาดให้แห้ง ปิดเบรกเกอร์ คลุมมอเตอร์และตู้ควบคุมกันฝุ่น |
ชิ้นส่วนสึกหรอ (สายพาน ตลับลูกปืน ฮีตเตอร์) และวิธีถอดเปลี่ยน — ยึดคู่มือ/ป้ายของเครื่องจริงเป็นหลัก หรือสอบถามฝ่ายบริการก่อนสั่งอะไหล่
ตรวจเช็คก่อนเริ่มงานทุกวัน
- ฝาบน ประตูเข้าถัง ปิดสนิท · ช่องปล่อยปิด
- ในถังและกรวยเติมไม่มีสิ่งแปลกปลอม
- สายพานไม่หย่อน ไม่แตกร้าว · ไม่มีน็อตหลวม
- สายไฟและตู้ควบคุมไม่ชำรุด ปิดฝาตู้เรียบร้อย
- รุ่น D: ช่องดูดลมพัดลมไม่อุด ฉนวนท่อลมไม่ฉีกขาด
- บริเวณรอบเครื่องไม่มีของกีดขวาง
ความปลอดภัย
ข้อควรระวัง
- ห้ามเปิดฝา ห้ามเอามือหรือเครื่องมือเข้าในถังหรือกรวยเติมขณะเครื่องทำงาน
- ก่อนเข้าไปทำความสะอาด/ซ่อมในถัง ต้องปิดเบรกเกอร์และแขวนป้ายห้ามเปิด
- อย่าเติมวัตถุดิบเกินความจุ · ปิดช่องปล่อยให้สนิทก่อนเริ่มผสม
- ระวังชิ้นโลหะหรือของแข็งตกลงถัง อาจทำให้ใบเกลียวเสียหาย
- รุ่น D: ท่อลมร้อนและผิวถังส่วนล่างร้อน ห้ามจับขณะอบ
- รุ่น D: ห้ามอบวัตถุดิบไวไฟหรือที่มีตัวทำละลาย
- วัตถุดิบเป็นผงฝุ่น สวมหน้ากากกันฝุ่นและจัดการระบายอากาศ
- ขึ้นบันได (รุ่นใหญ่) ต้องหยุดเครื่องก่อน และมีคนดูแลด้านล่าง
- เก็บสายไฟให้พ้นทางเดิน · ห้ามเปิดตู้ควบคุมขณะมีไฟ
- มีเสียงดังผิดปกติหรือสั่นมาก ให้หยุดเครื่องตรวจทันที
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
8
แก้ปัญหาเบื้องต้นคำแนะนำทั่วไป
TROUBLESHOOTING
| อาการ | สาเหตุที่พบบ่อย | วิธีแก้ |
|---|---|---|
| กดเปิดแล้วมอเตอร์ไม่หมุน | เบรกเกอร์ตัด ไฟไม่ครบเฟส สายหลวม อุปกรณ์ป้องกันในตู้ตัด | ให้ช่างไฟตรวจแหล่งจ่ายไฟ 3 เฟส เบรกเกอร์ และขั้วสายในตู้ควบคุม · ถ้ายังไม่ทำงาน หยุดใช้และติดต่อฝ่ายบริการ |
| มอเตอร์หมุน แต่วัตถุดิบไม่ขึ้น | หมุนกลับทาง (สลับเฟส) · สายพานหย่อน/ขาด · กรวยเติมอุด | ให้ช่างสลับสายเฟส 2 เส้น · ปรับหรือเปลี่ยนสายพาน · เคลียร์กรวยเติม |
| เสียงดัง / สั่นผิดปกติ | ตั้งเครื่องไม่ได้ระดับ น็อตยึดหลวม ตลับลูกปืนขาดจาระบีหรือสึก มีของแข็งในถัง | หยุดเครื่อง ปิดไฟ ตรวจระดับและน็อต อัดจาระบี นำสิ่งแปลกปลอมออก · ถ้ายังดัง ติดต่อฝ่ายบริการ |
| มอเตอร์ร้อนจัด / ตัดบ่อย | เติมเกินความจุ วัตถุดิบหนักหรือชื้นจับตัว ไฟตก | ลดปริมาณต่อครั้ง ตรวจแรงดันไฟ · ให้ช่างตรวจกระแสมอเตอร์ |
| ผสมไม่ทั่ว / สีไม่สม่ำเสมอ | เวลาผสมน้อยไป เติมเกินความจุ ขนาดหรือน้ำหนักเม็ดต่างกันมาก | เพิ่มเวลาผสม ลดปริมาณต่อครั้ง เติมวัตถุดิบหลักก่อนแล้วตามด้วยแม่สี |
| ปล่อยวัตถุดิบไม่หมด / ไหลช้า | ช่องปล่อยเปิดไม่สุด วัตถุดิบชื้นจับตัว เศษติดค้าง | ปล่อยขณะเกลียวยังหมุน เปิดช่องให้สุด ทำความสะอาดช่องปล่อย |
| (รุ่น D) อบไม่แห้ง | อุณหภูมิต่ำไป เวลาอบน้อย วัตถุดิบมากเกินหรือเปียกมาก ช่องดูดลมอุด | ปรับอุณหภูมิตามชนิดพลาสติก เพิ่มเวลาอบ ลดปริมาณ สะเด็ดน้ำก่อน ทำความสะอาดช่องดูดลม |
| (รุ่น D) อุณหภูมิไม่ขึ้น | ไม่ได้เปิดฮีตเตอร์ ฮีตเตอร์หรือขั้วสายชำรุด | ตรวจการตั้งค่า/สวิตช์ฮีตเตอร์ตามเมนูเครื่อง · ให้ช่างตรวจฮีตเตอร์ หรือติดต่อฝ่ายบริการ |
| (รุ่น D) เม็ดเยิ้ม จับเป็นก้อน | ตั้งอุณหภูมิสูงเกินสำหรับชนิดพลาสติกนั้น | ลดอุณหภูมิ ตรวจค่าที่เหมาะกับชนิดพลาสติกจากผู้ผลิตเม็ด |
บันทึกข้อมูลเครื่อง และค่าที่ใช้ได้ดี กรอกเก็บไว้ ใช้ตอนผสมครั้งต่อไปและตอนแจ้งอาการ
| รหัสสินค้า / รุ่น | |
| หมายเลขเครื่อง (จากป้ายเครื่อง) / วันที่รับเครื่อง | |
| วัตถุดิบ · ปริมาณต่อครั้ง · เวลาผสม | |
| (รุ่น D) ชนิดพลาสติก · อุณหภูมิอบ · เวลาอบ |
☎
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — แจ้งรหัสสินค้า (34210–34221) รุ่น และอาการที่พบ แนบรูปป้ายเครื่อง รูปตู้ควบคุม หรือคลิปขณะเครื่องทำงานได้
LINE @PYCM · โทร 02-114-7416 กด 2
LINE @PYCM · โทร 02-114-7416 กด 2
— จบคู่มือ —
