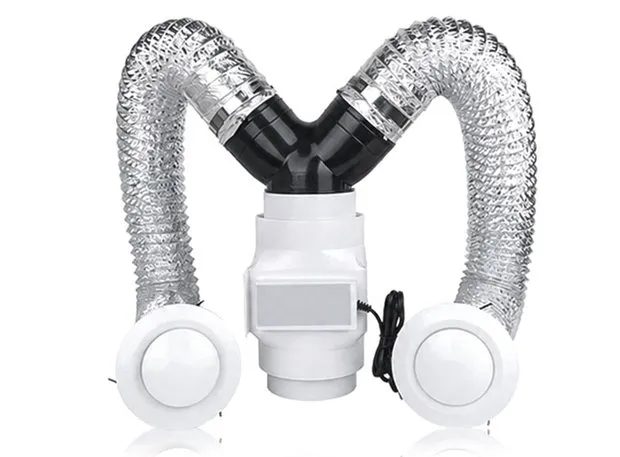

พัดลมดูดอากาศแบบต่อท่อ (อินไลน์) — ติดตัวพัดลมไว้เหนือฝ้า ในห้องเห็นเพียงหน้ากากช่องลมกลมสีขาว ท่ออ่อนพาอากาศชื้น ไอน้ำ และกลิ่น ไปยังตัวพัดลม แล้วเป่าทิ้งออกนอกอาคาร
- 11 ตัว ดูดได้ 2 ห้องชุด 2 ห้องใช้สามทาง Y แยกท่อไป 2 หน้ากาก เช่น โซนอาบน้ำ + โซนส้วม
- 23 แรงลมให้เลือก130 (รุ่นเงียบ) · 170 · 255 ลบ.ม./ชม.
- 3ใบพัดไหลผสม (mixed-flow)เพิ่มแรงดันลม ดูดผ่านท่อและข้อต่อได้
- 4หน้ากากปรับช่องลมได้หมุนจานกลางปรับแรงดูดแต่ละจุด
- 5ชุดพร้อมติดตั้งมีท่ออ่อนและเข็มขัดรัดท่อมาให้ (ไม่รวมท่อทิ้งลมออกนอกอาคาร)
รุ่นที่มีให้เลือก ข้อมูลตามสเปกสินค้า
| รหัส | รุ่น | แบบชุด | แรงลม | กำลังไฟ | แรงดันลม | ระดับเสียง | ห้องที่เหมาะ |
|---|---|---|---|---|---|---|---|
| 34150 | DXF-130-1x100 | 1 ช่องดูด · ท่อ 100 มม. 2 ม. | 130 ลบ.ม./ชม. | 6 W | 80 Pa | 28 dB(A) | ~3 ตร.ม. |
| 34151 | DXF-130-2x75 | 2 ห้อง · ท่อ 75 มม. 1.5 ม. | 130 ลบ.ม./ชม. | 6 W | 80 Pa | 28 dB(A) | ~3 ตร.ม. |
| 34152 | DXF-130-2x100 | 2 ห้อง · ท่อ 100 มม. 2 ม. | 130 ลบ.ม./ชม. | 6 W | 80 Pa | 28 dB(A) | ~3 ตร.ม. |
| 34153 | DXF-170-1x100 | 1 ช่องดูด · ท่อ 100 มม. 2 ม. | 170 ลบ.ม./ชม. | 13 W | 150 Pa | 49 dB(A) | ~5 ตร.ม. |
| 34154 | DXF-170-2x75 | 2 ห้อง · ท่อ 75 มม. 1.5 ม. | 170 ลบ.ม./ชม. | 13 W | 150 Pa | 49 dB(A) | ~5 ตร.ม. |
| 34155 | DXF-170-2x100 | 2 ห้อง · ท่อ 100 มม. 2 ม. | 170 ลบ.ม./ชม. | 13 W | 150 Pa | 49 dB(A) | ~5 ตร.ม. |
| 34156 | DXF-255-1x100 | 1 ช่องดูด · ท่อ 100 มม. 2 ม. | 255 ลบ.ม./ชม. | 18 W | 200 Pa | 53 dB(A) | ~12 ตร.ม. |
| 34157 | DXF-255-2x75 | 2 ห้อง · ท่อ 75 มม. 1.5 ม. | 255 ลบ.ม./ชม. | 18 W | 200 Pa | 53 dB(A) | ~12 ตร.ม. |
| 34158 | DXF-255-2x100 | 2 ห้อง · ท่อ 100 มม. 2 ม. | 255 ลบ.ม./ชม. | 18 W | 200 Pa | 53 dB(A) | ~12 ตร.ม. |
ทุกรุ่นใช้ไฟ 220V/50Hz · แถวสีเขียว = รุ่นเงียบ 130 · พื้นที่ห้องเป็นค่าแนะนำตามข้อมูลสินค้า · ชุด 2 ห้อง แรงลมรวมจะแบ่งไปยังหน้ากากทั้ง 2 จุด
สารบัญ Contents
- 1อุปกรณ์ในชุด และการเลือกรุ่น2
- 2ความปลอดภัย และการวางแผนติดตั้ง3
- 3ขั้นตอนการติดตั้ง4
- 4การใช้งาน · ดูแลรักษา · แก้ปัญหาเบื้องต้น5
- ☎ติดต่อฝ่ายบริการ5
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1
อุปกรณ์ในชุด และการเลือกรุ่น
PACKAGE CONTENTS & MODEL SELECTION

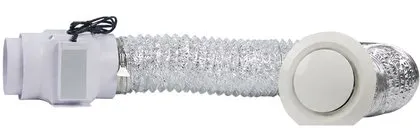

ชุด 1 ช่องดูด · 34150 / 34153 / 34156
- ตัวพัดลม × 1
- หน้ากากช่องลมกลม 100 มม. × 1
- ท่ออ่อนฟอยล์ 100 มม. ยาว 2 ม. × 1
- เข็มขัดรัดท่อ 100 มม. × 2

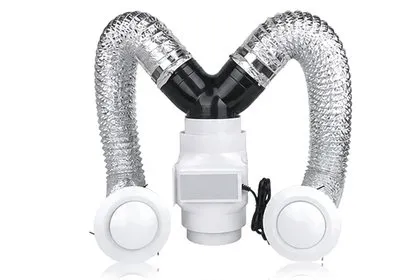

ชุด 2 ห้อง ท่อ 75 · 34151 / 34154 / 34157
- ตัวพัดลม × 1
- หน้ากากช่องลมกลม 75 มม. × 2
- ท่ออ่อนฟอยล์ 75 มม. ยาว 1.5 ม. × 2
- สามทาง Y ลดขนาด 100→75 มม. × 1
- เข็มขัดรัดท่อ 75 มม. × 4

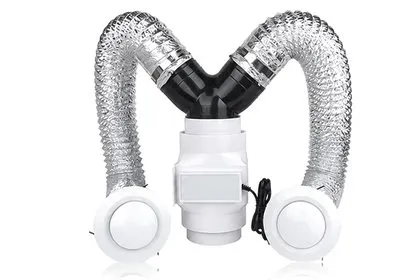

ชุด 2 ห้อง ท่อ 100 · 34152 / 34155 / 34158
- ตัวพัดลม × 1
- หน้ากากช่องลมกลม 100 มม. × 2
- ท่ออ่อนฟอยล์ 100 มม. ยาว 2 ม. × 2
- สามทาง Y 100 มม. × 1
- เข็มขัดรัดท่อ 100 มม. × 4

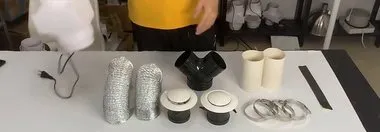

อุปกรณ์ในกล่องเป็นไปตามภาพสินค้า ให้ตรวจกับใบส่งของ · ทุกชุดไม่รวมท่อทิ้งลมจากตัวพัดลมออกนอกอาคาร และสวิตช์/สายไฟเดินเพิ่ม — เตรียมตามระยะหน้างาน
ชิ้นส่วนหลัก
เลือกรุ่นให้เหมาะกับห้อง คำแนะนำทั่วไป
130 ลบ.ม./ชม. (รุ่นเงียบ)ห้องอาบน้ำ/ห้องส้วมเล็ก ประมาณ 3 ตร.ม. · ท่อสั้น โค้งน้อย · เน้นเสียงเบา 28 dB(A) เช่น ห้องน้ำติดห้องนอน
170 ลบ.ม./ชม.ห้องน้ำทั่วไป ประมาณ 5 ตร.ม. · หรือชุด 2 ห้องที่แต่ละโซนไม่ใหญ่
255 ลบ.ม./ชม.ห้องใหญ่ ประมาณ 12 ตร.ม. · ห้องน้ำโรงแรม 2 โซน · ท่อยาวหรือมีโค้งหลายจุด
- ชุด 1 ช่องดูด — ดูดจุดเดียว · ชุด 2 ห้อง — ดูด 2 จุดพร้อมกัน ให้นับพื้นที่ทั้ง 2 จุดรวมกันแล้วเลือกแรงลมให้พอ
- ท่อ 75 มม. ยาว 1.5 ม. เหมาะเมื่อหน้ากาก 2 จุดอยู่ใกล้ตัวพัดลม · ท่อ 100 มม. ยาว 2 ม. ลมผ่านได้มากกว่า เดินท่อได้ไกลกว่า
- ท่อยิ่งยาว โค้งยิ่งมาก ลมยิ่งลดลง — ถ้าไม่แน่ใจให้เลือกแรงลมสูงขึ้นหนึ่งระดับ หรือสอบถามฝ่ายบริการพร้อมแจ้งขนาดห้องและระยะท่อ
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2
ความปลอดภัย และการวางแผนติดตั้ง
SAFETY & PLANNING
ไฟฟ้า
- ให้ช่างไฟหรือผู้มีความรู้เป็นผู้ติดตั้ง · ตัดไฟ (ถอดปลั๊ก/ปิดเบรกเกอร์) ทุกครั้งก่อนติดตั้ง ต่อสาย ตรวจซ่อม หรือทำความสะอาด
- ใช้กับไฟบ้าน 220V 50Hz เท่านั้น · วงจรไฟห้องน้ำควรมีสายดินและเบรกเกอร์กันไฟดูด · จุดต่อสายและปลั๊กต้องอยู่ในที่แห้ง ในกล่องกันน้ำ
น้ำ ความชื้น และการระบาย
- ติดตัวพัดลมเหนือฝ้าหรือนอกห้องน้ำ ไม่ติดในจุดที่โดนน้ำโดยตรง — ในห้องน้ำให้มีเพียงหน้ากากช่องลม · ห้ามฉีดน้ำใส่หน้ากากหรือตัวพัดลม
- ปลายท่อทิ้งลมต้องออกนอกอาคารหรือช่องระบายเสมอ — ห้ามเป่าลมชื้นทิ้งไว้ในฝ้า (ฝ้าชื้น ขึ้นรา มีกลิ่นอับ)
- ใช้ดูดอากาศชื้นและกลิ่นในอาคารเท่านั้น — ไม่ใช้ดูดควันไฟ ไอน้ำมันจากการทอด ไอสารเคมี หรือก๊าซ/ฝุ่นที่ติดไฟได้ · อุณหภูมิใช้งาน −20 ถึง 70 °C (ตามข้อมูลสินค้า)

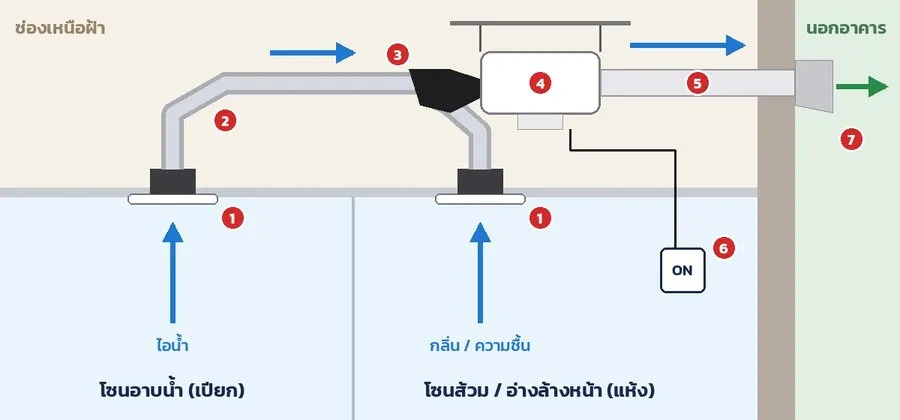

แผนผังการติดตั้ง ตัวอย่างชุด 2 ห้อง (ภาพตัดด้านข้าง)
1หน้ากากช่องลม ติดที่ฝ้า เหนือจุดที่ชื้น/มีกลิ่น
2ท่ออ่อนฟอยล์ + เข็มขัดรัดท่อ ทุกรอยต่อ
3สามทาง Y (ชุด 2 ห้อง) ต่อเข้าปากดูดของพัดลม
4ตัวพัดลม ยึดกับโครงฝ้า/โครงสร้างให้มั่นคง
5ท่อทิ้งลม (ซื้อเพิ่ม) จากปากออกไปผนังภายนอก
6สวิตช์/จุดต่อไฟ 220V ในที่แห้ง (ช่างไฟต่อ)
7ฝาครอบปลายท่อด้านนอก กันฝน กันนก
ก่อนเริ่มงาน คำแนะนำทั่วไป
- เลือกตำแหน่งหน้ากาก: เหนือโซนอาบน้ำ และเหนือโซนส้วม/อ่างล้างหน้า (ชุด 2 ห้อง) · ห่างจากฝักบัวพอสมควร ไม่ให้น้ำกระเด็นใส่โดยตรง
- เลือกตำแหน่งตัวพัดลมใกล้ช่องเซอร์วิสของฝ้า (เปิดตรวจซ่อมได้) และให้ท่อทิ้งลมไปผนังภายนอกได้สั้นที่สุด
- วัดระยะท่อจริงก่อนติดตั้ง — ท่ออ่อนในชุดยาว 1.5 ม. (ท่อ 75) หรือ 2 ม. (ท่อ 100) ต่อเส้น · ให้ห้องมีช่องอากาศเข้าแทนที่ (ช่องใต้ประตู/บานเกล็ด)
- เตรียม: ท่อทิ้งลม + ฝาครอบปลายท่อ · สายไฟ/สวิตช์ · สว่านและไขควง · เลื่อยเจาะรูฝ้า · ขายึด/สกรูยึดกับโครง
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
3
ขั้นตอนการติดตั้ง คำแนะนำทั่วไป
INSTALLATION
1เจาะฝ้าตามขนาดหน้ากาก
2ต่อท่อหน้ากาก → ท่ออ่อน → Y
3ยึดพัดลมต่อท่อทิ้งลมออกนอก
4ต่อไฟ ทดสอบปรับหน้ากาก
- ตัดไฟก่อนเริ่มงาน · ทาบคอหน้ากากบนฝ้าตามตำแหน่งที่วางแผน วาดวงกลมตามขนาดคอหน้ากากจริง แล้วเจาะ/เลื่อยรูฝ้า
- ต่อท่ออ่อนเข้ากับคอหน้ากากด้านบน สวมเข็มขัดรัดท่อแล้วขันให้แน่น จากนั้นสอดหน้ากากเข้ารูฝ้า ยึดให้แนบสนิทกับฝ้า
- ชุด 2 ห้อง: ต่อปลายท่ออ่อนทั้ง 2 เส้นเข้ากับขาคู่ของสามทาง Y รัดเข็มขัดทุกจุด แล้วต่อขาเดี่ยวของ Y เข้าปากดูด (ด้านลมเข้า) ของตัวพัดลม · ชุด 1 ช่องดูด: ต่อท่ออ่อนเข้าปากดูดของตัวพัดลมโดยตรง · ถ้าที่ตัวพัดลมมีลูกศรทิศทางลม ให้ลมไหลจากหน้ากากออกไปทางท่อทิ้งลม
- ยึดตัวพัดลมกับโครงฝ้าหรือโครงสร้างด้วยขายึด/สกรูให้มั่นคง ไม่วางลอยบนแผ่นฝ้า · เดินท่อให้ตรงและสั้น ไม่หักงอ ไม่พับ ไม่บีบท่อ
- ต่อท่อทิ้งลมจากปากออกของพัดลมไปยังผนังภายนอกหรือช่องระบาย · ให้ปลายท่อลาดลงออกด้านนอกเล็กน้อยกันน้ำย้อน · ติดฝาครอบปลายท่อ
- ให้ช่างไฟต่อสายไฟ 220V ผ่านสวิตช์ (สวิตช์แยก หรือร่วมกับสวิตช์ไฟห้องน้ำ) · จุดต่อสายอยู่ในกล่องกันน้ำ ไม่วางบนจุดที่มีน้ำหยด
- เปิดไฟทดสอบ: เอากระดาษทิชชูอังที่หน้ากาก ต้องถูกดูดเข้าทุกจุด · หมุนจานกลางหน้ากากปรับให้ 2 จุดดูดสมดุล (จุดที่ชื้นกว่าให้ดูดแรงกว่า) · ตรวจรอยต่อไม่มีลมรั่ว แล้วปิดช่องเซอร์วิส

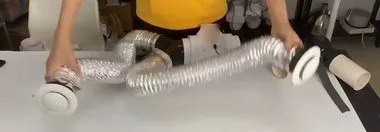

ภาพจากคลิปสาธิตประกอบชุดบนโต๊ะ (ชุด 2 ห้อง ท่อ 75) — การติดตั้งจริงทำเหนือฝ้าตามแผนผังหน้า 3 · ขนาดรูฝ้าให้วัดจากหน้ากากจริง
ตรวจหลังติดตั้ง
- หน้ากากทุกจุดดูดลมเข้า (ทดสอบด้วยกระดาษทิชชู) และปรับจานกลางให้สมดุลแล้ว
- รอยต่อท่อทุกจุดมีเข็มขัดรัดแน่น ท่อไม่หักงอ ไม่หย่อนตกท้องช้าง
- ตัวพัดลมยึดแน่น ไม่สั่น ไม่แตะแผ่นฝ้า · ปลายท่อทิ้งลมออกนอกอาคาร มีฝาครอบ
- จุดต่อไฟอยู่ในที่แห้ง ในกล่องกันน้ำ · มีช่องเซอร์วิสเปิดตรวจได้
ไม่แน่ใจเรื่องไฟฟ้าหรือโครงสร้างฝ้า ให้ช่างเป็นผู้ติดตั้ง · ห้ามดัดแปลงตัวพัดลม หรือเปิดตัวเรือนพัดลม
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
4
การใช้งาน · ดูแลรักษา · แก้ปัญหาเบื้องต้น
USE, CARE & TROUBLESHOOTING
- การใช้งาน: เปิดพัดลมระหว่างอาบน้ำ และเปิดต่อหลังอาบน้ำราว 15–30 นาที เพื่อไล่ความชื้นให้หมด ช่วยลดเชื้อราและกลิ่นอับ
- ทุก 1–3 เดือน: ตัดไฟ เช็ดหน้ากากช่องลมด้วยผ้าชุบน้ำหมาด ๆ แล้วเช็ดให้แห้ง (ฝุ่นที่หน้ากากทำให้ลมลดลง) · ไม่ใช้ทินเนอร์หรือกรดแรง
- ทุก 6–12 เดือน: เปิดช่องเซอร์วิส ตรวจท่ออ่อนไม่ขาด ไม่หลุด ไม่ยุบ เข็มขัดรัดท่อยังแน่น และปลายท่อด้านนอกไม่มีสิ่งอุดตัน (ใบไม้ รังนก หยากไย่)
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ |
|---|---|---|
| พัดลมไม่หมุน | ไม่มีไฟ · สวิตช์/เบรกเกอร์ปิด · สายหลวม | ตรวจเบรกเกอร์และสวิตช์ · ให้ช่างไฟตรวจจุดต่อ · ถ้ายังไม่ทำงานให้หยุดใช้และติดต่อฝ่ายบริการ |
| ลมดูดอ่อน | หน้ากากปิดแคบ · ท่อหักงอ/หลุด/ยาวเกิน · ปลายท่อด้านนอกอุดตัน · ห้องไม่มีอากาศเข้าแทนที่ | หมุนเปิดหน้ากาก · จัดท่อให้ตรง รัดใหม่ · ล้างปลายท่อ · เปิดช่องใต้ประตูเล็กน้อย |
| จุดหนึ่งแรง อีกจุดอ่อน (ชุด 2 ห้อง) | ท่อ 2 เส้นยาว/โค้งไม่เท่ากัน | หรี่หน้ากากจุดที่แรงกว่าลง · ตัดท่อส่วนเกินให้สั้นลง |
| เสียงดัง / สั่น | ตัวพัดลมยึดไม่แน่น · ท่อแตะโครงฝ้า · ฝุ่นที่ใบพัด | ตัดไฟ ยึดใหม่ให้แน่น · จัดท่อไม่ให้แตะโครง · ทำความสะอาด |
| มีน้ำหยดที่หน้ากาก | ไอน้ำควบแน่นในท่อ · ท่อทิ้งลมลาดย้อนเข้าใน | เดินท่อให้ลาดลงออกด้านนอก · ลดท่อที่ตกท้องช้าง |
| กลิ่น/ลมย้อนกลับ | ปลายท่อด้านนอกไม่มีฝาครอบ · ลมภายนอกพัดเข้า | ติดฝาครอบปลายท่อด้านนอก |
ข้อมูลจำเพาะร่วม ตามข้อมูลสินค้า
| ไฟฟ้า | 220V / 50Hz · มีสายไฟพร้อมปลั๊กติดตัวพัดลม | ตัวเรือน | พลาสติก ABS สีขาว ทรงกระบอก |
|---|---|---|---|
| ใบพัด | แบบไหลผสม (mixed-flow) ทรงเทอร์โบ | มอเตอร์ | โรเตอร์ภายนอก ขดลวดทองแดง |
| อุณหภูมิใช้งาน | −20 ถึง 70 °C | หน้ากาก | ทรงกลมสีขาว 75 หรือ 100 มม. ปรับช่องลมได้ |
| ท่ออ่อน | อลูมิเนียมฟอยล์ 2 ชั้น มีโครงลวด | น้ำหนักพร้อมหีบห่อ | ประมาณ 1.0–1.1 กก. |
แรงลม กำลังไฟ แรงดันลม และระดับเสียงของแต่ละรุ่นดูตารางหน้า 1 · ข้อมูลอาจปรับเปลี่ยนตามล็อต · ขนาดตัวพัดลม ความยาวสายไฟ และขนาดปากท่อขาออก สอบถามฝ่ายบริการได้
?
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — แจ้งรหัสสินค้า (34150–34158) และอาการที่พบ แนบรูปหรือคลิปจุดติดตั้งได้
LINE @PYCM · โทร 02-114-7416 ต่อ 2
LINE @PYCM · โทร 02-114-7416 ต่อ 2
