คู่มือการใช้งาน (ฉบับภาษาไทย)
อะไหล่ทดแทน หุ่นดูดตะกอนสระว่ายน้ำแบบแรงดัน
วาล์วถอยหลัง G52 (PLR-G52) · ข้อต่อผนังสระ UWF พร้อมวาล์วระบายแรงดัน (PLR-91)
รหัสสินค้า 34145 · 34146
ใช้กับหุ่น Polaris 180 / 280 / 380 ฯลฯ
โปรดอ่านก่อนติดตั้งและใช้งาน
วาล์วถอยหลัง G52
34145 · PLR-G52 วาล์วถอยหลัง G52 (มีชุดเฟือง G53 ในตัว)

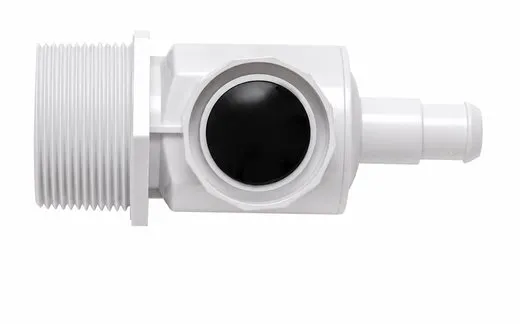

ข้อต่อผนังสระ UWF
34146 · PLR-91 ข้อต่อผนังสระ UWF + วาล์วระบายแรงดัน + แผ่นจำกัดการไหล 2 สี

อะไหล่สำหรับหุ่นดูดตะกอนสระว่ายน้ำแบบแรงดัน (หุ่นที่เดินด้วยน้ำแรงดันจากปั๊มบูสเตอร์ ต่อสายจากช่องจ่ายน้ำเฉพาะที่ผนังสระ) ใช้เปลี่ยนแทนชิ้นเดิมที่แตก รั่ว หรือสึกหรอ ให้หุ่นกลับมาทำงานได้ตามปกติ

รุ่นที่มี ขนาดตามภาพ/ข้อมูลสินค้า

รหัสรุ่นชื่อหน้าที่ขนาดหีบห่อ
34145PLR-G52วาล์วถอยหลัง G52
ยาว ~8 นิ้ว · Ø ~3.7 นิ้ว		ติดบนสายส่งน้ำ ถึงรอบจะพ่นน้ำดึงหุ่นถอยหลัง ไม่ให้ติดมุม/บันได25 × 15 × 15 ซม. · ~0.3 กก.
34146PLR-91ข้อต่อผนังสระ UWF
เกลียวนอก 1-1/2 นิ้ว		ต่อสายหุ่นเข้ากับช่องจ่ายน้ำแรงดันที่ผนังสระ · ระบายแรงดันส่วนเกิน · ปรับแรงน้ำด้วยแผ่น 2 สี15 × 8 × 8 ซม. · ~0.1 กก.

รุ่นหุ่นที่ใช้ได้ ตามข้อมูลสินค้า

34145 วาล์วถอยหลัง G52
✓ 180✓ 280✓ 380✓ 480 PRO✓ 3900 Sport✓ Vac-Sweep 280 / 380✓ 280 TankTrax✗ ไม่ใช้กับ 360
34146 ข้อต่อผนังสระ UWF
✓ 180✓ 280✓ 380✓ 480 PRO✓ 3900 Sport✓ Vac-Sweep 280 / 380✓ 280 TankTrax
อะไหล่ทดแทน (aftermarket) — ผลิตเพื่อใช้แทนชิ้นส่วนเดิมของหุ่น ไม่ใช่สินค้าจากเจ้าของเครื่องหมายการค้า Polaris / Zodiac และไม่ได้รับการรับรองจากเจ้าของเครื่องหมายการค้า · ชื่อรุ่นในเอกสารนี้ใช้เพื่อบอกรุ่นที่ใช้ได้เท่านั้น · ควรเช็ครุ่นหุ่นและเทียบรูปทรงกับชิ้นเดิมก่อนสั่ง (ส่งรูปชิ้นเดิมทาง LINE @PYCM ให้ช่วยดูได้)

ภาพสินค้าอาจต่างจากของจริงเล็กน้อย

สารบัญ Contents

คู่มือการใช้งาน อะไหล่ทดแทนหุ่นดูดตะกอนสระว่ายน้ำ · รหัสสินค้า 34145 · 34146 หน้า 1 / 4
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1
วาล์วถอยหลัง G52 — ส่วนประกอบ
34145 · PLR-G52 · BACKUP VALVE

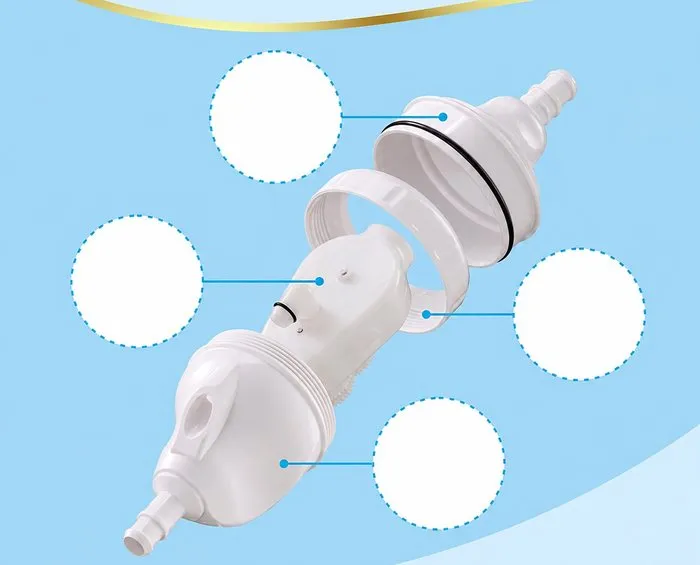

ส่วนประกอบวาล์วถอยหลัง G521234
1ตัวเรือนวาล์ว ฝั่งมีโอริง
ปลายเป็นหางต่อสาย มีโอริงยางกันรั่วที่ขอบ
2ชุดเฟืองตั้งเวลา G53
หมุนด้วยแรงน้ำ กำหนดรอบการถอยหลัง (เฟืองพลาสติก POM)
3แหวนล็อก G57
ขันยึดตัวเรือน 2 ฝั่งเข้าด้วยกัน
4ตัวเรือนวาล์ว ฝั่งช่องพ่นน้ำ
มีช่องพ่นน้ำรูปวงรีด้านข้าง สำหรับดันหุ่นถอยหลัง

ภาพแยกชิ้นเพื่อให้เห็นส่วนประกอบ — สินค้าส่งเป็นชุดประกอบพร้อมใช้ ใส่แทนวาล์วตัวเดิมได้ทั้งชุด

2
หลักการทำงาน · การเปลี่ยน คำแนะนำทั่วไป
HOW IT WORKS · REPLACEMENT
1น้ำไหลผ่านน้ำแรงดันจากปั๊มบูสเตอร์หมุนชุดเฟือง
2ถึงรอบวาล์วเปิด น้ำพุ่งออกช่องพ่นด้านข้าง
3ถอยหลังหุ่นถอยช่วงสั้น ๆ หลุดจากมุม/บันได
4ทำงานต่อวาล์วปิด หุ่นเดินหน้าดูดตะกอนตามปกติ

อาการที่ควรเปลี่ยน

  • หุ่นติดมุมหรือติดบันไดบ่อย ไม่ถอยหลังเลย
  • วาล์วรั่ว หรือพ่นน้ำค้างตลอดเวลา
  • ตัวเรือนแตกร้าว · เฟืองด้านในสึกหรือหัก

ขั้นตอนเปลี่ยนวาล์ว

  1. ปิดปั๊มบูสเตอร์และปั๊มกรอง ยกหุ่นและสายขึ้นจากสระ
  2. ถอดวาล์วตัวเดิมออกจากสายส่งน้ำ — สังเกตทิศทางของตัวเดิมก่อนถอด (ฝั่งไหนต่อไปทางหุ่น)
  3. ใส่วาล์วใหม่ในตำแหน่งและทิศทางเดียวกับตัวเดิม ต่อข้อต่อสายทั้งสองฝั่งให้แน่น
  4. วางหุ่นลงสระ เปิดปั๊ม ตรวจรอยรั่ว และดูว่าหุ่นถอยหลังเป็นระยะ

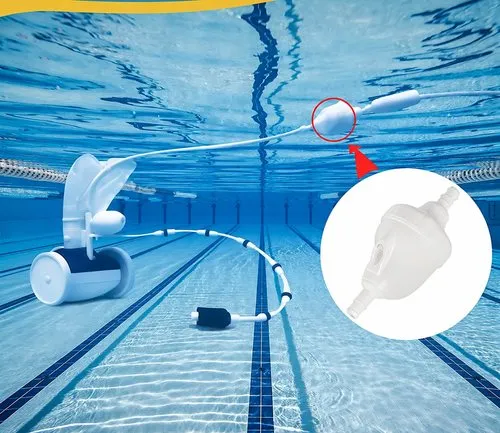

ตำแหน่งวาล์วบนสายส่งน้ำ
ตำแหน่งวาล์วถอยหลัง (วงแดง) บนสายส่งน้ำของหุ่น — ภาพตัวอย่าง

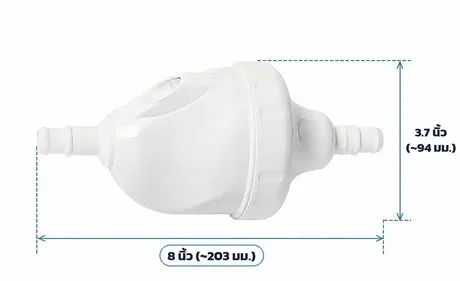

ขนาดวาล์ว G52
ขนาดตามภาพสินค้า ยาว ~8 นิ้ว (203 มม.) · Ø ~3.7 นิ้ว (94 มม.)

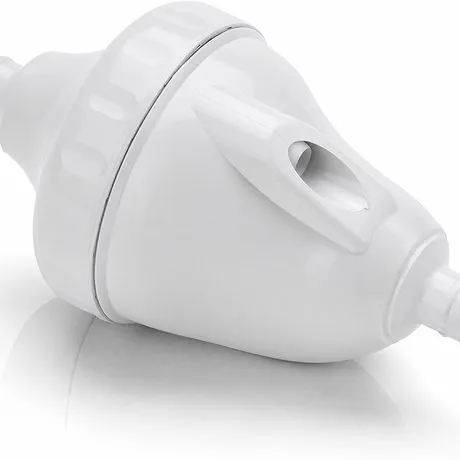

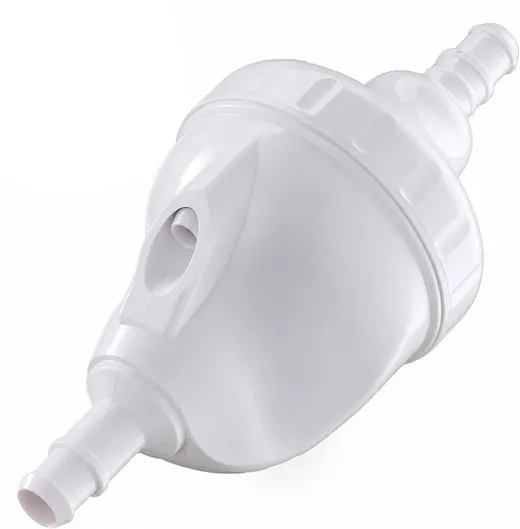

ช่องพ่นน้ำ
ช่องพ่นน้ำ — ต้องไม่มีเศษอุดตัน
ขั้นตอนนี้เป็นคำแนะนำทั่วไป ตำแหน่งวาล์วบนสายของหุ่นแต่ละรุ่นอาจต่างกัน ให้ยึดตามตำแหน่งของวาล์วตัวเดิม หากไม่แน่ใจให้ติดต่อฝ่ายบริการก่อนติดตั้ง
คู่มือการใช้งาน อะไหล่ทดแทนหุ่นดูดตะกอนสระว่ายน้ำ · รหัสสินค้า 34145 · 34146 หน้า 2 / 4
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
3
ข้อต่อผนังสระ UWF — ส่วนประกอบ · ติดตั้ง
34146 · PLR-91 · UNIVERSAL WALL FITTING

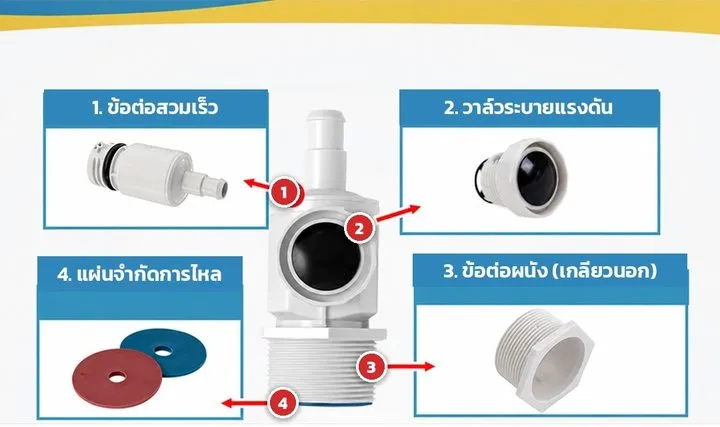

ส่วนประกอบข้อต่อผนัง UWF
1ข้อต่อสวมเร็ว
หางต่อสายส่งน้ำของหุ่น บิดล็อกเข้ากับข้อต่อผนัง
2วาล์วระบายแรงดัน (หน้าดำ)
ระบายน้ำส่วนเกินเมื่อแรงดันปั๊มสูงเกิน
3ข้อต่อผนัง เกลียวนอก
ขันเข้าช่องจ่ายน้ำแรงดันเฉพาะหุ่นที่ผนังสระ
4แผ่นจำกัดการไหล น้ำเงิน / แดง
วางในข้อต่อ ลดปริมาณน้ำเข้าหุ่น

ขั้นตอนติดตั้ง คำแนะนำทั่วไป

  1. ปิดปั๊มบูสเตอร์และปั๊มกรอง ถอดชุดข้อต่อเดิมออกจากช่องจ่ายน้ำ
  2. วัดเกลียวช่องจ่ายน้ำเดิมให้ตรงกับเกลียวนอกของข้อต่อ (1-1/2 นิ้ว ตามภาพสินค้า) — ถ้าไม่ตรงห้ามฝืนขัน
  3. ใส่แผ่นจำกัดการไหล (เริ่มจากสีน้ำเงิน) แล้วขันข้อต่อผนังด้วยมือให้แน่นพอดี
  4. สวมปลายสายส่งน้ำของหุ่นเข้าข้อต่อสวมเร็ว แล้วบิดล็อกเข้ากับข้อต่อผนัง
  5. เปิดปั๊ม ตรวจรอยรั่ว และดูความเร็วของหุ่น

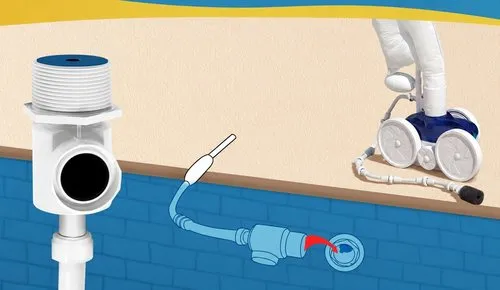

ติดตั้งข้อต่อผนัง
ขันเกลียวนอกเข้าช่องจ่ายน้ำที่ผนัง แล้วบิดล็อกข้อต่อสวมเร็ว (ภาพประกอบ)
4
เลือกแผ่นจำกัดการไหล
RESTRICTOR DISK · ตามคลิปสาธิต

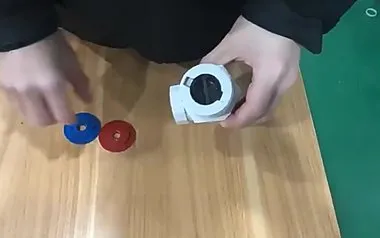

แผ่น 2 สีในชุด
ในชุดมี 2 สี น้ำเงิน + แดง

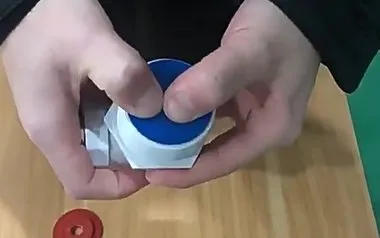

แผ่นสีน้ำเงิน
เริ่มจากแผ่นสีน้ำเงิน

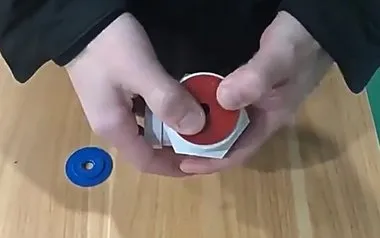

แผ่นสีแดง
หุ่นวิ่งเร็วเกิน → เปลี่ยนเป็นสีแดง
วิธีเลือก ใช้แผ่นสีน้ำเงินก่อน เปิดปั๊มแล้วดูหุ่น ถ้าหุ่นวิ่งเร็วเกินไป (ล้อหมุนเร็ว หุ่นกระโดดหรือไต่ผนังพ้นน้ำ) ให้ปิดปั๊มแล้วเปลี่ยนเป็นแผ่นสีแดง · เก็บแผ่นที่ไม่ได้ใช้ไว้ปรับภายหลัง

ภาพจากคลิปสาธิตของสินค้า · ในคลิปมีตะแกรงกรองตาข่ายในข้อต่อด้วย ให้ตรวจกับของที่ได้รับ

คู่มือการใช้งาน อะไหล่ทดแทนหุ่นดูดตะกอนสระว่ายน้ำ · รหัสสินค้า 34145 · 34146 หน้า 3 / 4
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
5
ความปลอดภัย · การดูแลรักษา
SAFETY & CARE
ก่อนถอด/ใส่อะไหล่ทุกครั้ง
  • ปิดปั๊มบูสเตอร์และปั๊มกรอง — ห้ามถอดข้อต่อขณะระบบยังมีแรงดันน้ำ
  • ขันเกลียวพลาสติกด้วยมือให้แน่นพอดี ไม่ใช้ประแจขันแรงเกิน เกลียวอาจปริหรือแตก
  • ตรวจโอริง/ปะเก็นให้อยู่ในร่อง ไม่มีทรายติด · ยกหุ่นและสายขึ้นจากสระขณะเติมคลอรีนช็อกหรือปรับสารเคมีเข้มข้น · เก็บชิ้นส่วนเล็กให้พ้นมือเด็ก

วาล์วถอยหลัง G52

  • ล้างเศษใบไม้ ทราย ออกจากช่องพ่นน้ำเป็นประจำ
  • ไม่ถอยหลังเลย/พ่นค้าง: ปิดปั๊ม ถอดแหวนล็อกตรวจเศษในชุดเฟือง
  • โอริงแตก บวม แข็งกรอบ ควรเปลี่ยน

ข้อต่อผนัง UWF

  • ล้างทรายออกจากข้อต่อสวมเร็วและบ่าล็อกก่อนต่อสาย
  • วาล์วระบายรั่วตลอด: ล้างเศษที่ค้างด้วยน้ำสะอาด
  • เก็บแผ่นสีที่ไม่ได้ใช้ไว้ปรับแรงน้ำภายหลัง
6
แก้ปัญหาเบื้องต้น คำแนะนำทั่วไป
TROUBLESHOOTING
อาการสาเหตุที่เป็นไปได้วิธีแก้
หุ่นติดมุม ไม่ถอยหลังช่องพ่นน้ำของวาล์วอุดตัน · เฟืองด้านในสึก/มีเศษติดล้างช่องพ่นน้ำ · ตรวจชุดเฟือง · เปลี่ยนวาล์ว G52 (34145)
วาล์วพ่นน้ำค้างตลอดเศษติดในชุดเฟือง · วาล์วเสื่อมปิดปั๊ม ถอดตรวจล้าง · เปลี่ยนวาล์วใหม่
หุ่นวิ่งเร็วเกิน / ไต่ผนังพ้นน้ำแรงดันจากปั๊มบูสเตอร์สูงเกินเปลี่ยนแผ่นจำกัดการไหลจากสีน้ำเงินเป็นสีแดง
หุ่นเดินช้า / ไม่มีแรงตะกร้ากรองปั๊มหรือไส้กรองตัน · ข้อต่อรั่วล้างตะกร้ากรอง/ไส้กรอง · ตรวจข้อต่อและโอริง · ลองใช้แผ่นสีน้ำเงิน
น้ำรั่วที่ข้อต่อผนังเกลียวไม่ตรงขนาด · ขันไม่แน่น · บ่าล็อกมีทรายตรวจขนาดเกลียว · ขันใหม่ด้วยมือ · ล้างบ่าล็อกแล้วบิดล็อกใหม่
7
ข้อมูลจำเพาะ
SPECIFICATIONS
34145 · PLR-G52วาล์วถอยหลัง G52 ชุดประกอบพร้อมใช้ (ตัวเรือน 2 ฝั่ง + ชุดเฟือง G53 + แหวนล็อก G57) · ยาว ~8 นิ้ว (203 มม.) × Ø ~3.7 นิ้ว (94 มม.) · พลาสติก ABS สีขาว เฟือง POM · ~200 ก. · หีบห่อ 25 × 15 × 15 ซม.
34146 · PLR-91ข้อต่อผนังสระ UWF + วาล์วระบายแรงดัน + แผ่นจำกัดการไหลสีน้ำเงิน 1 / สีแดง 1 · เกลียวนอก 1-1/2 นิ้ว (ตามภาพสินค้า) · พลาสติก ABS สีขาว · หีบห่อ 15 × 8 × 8 ซม. ~0.1 กก.
ประเภทหุ่นหุ่นดูดตะกอนแบบแรงดัน (ใช้ปั๊มบูสเตอร์ + ช่องจ่ายน้ำเฉพาะหุ่นที่ผนังสระ)

ข้อมูลตามภาพและข้อมูลสินค้า อาจปรับเปลี่ยนตามล็อต · รอบเวลาการถอยหลัง แรงดันที่วาล์วระบายเริ่มทำงาน และขนาดรูของแผ่นจำกัดการไหล ไม่มีข้อมูลระบุ สอบถามฝ่ายบริการได้

?
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — แจ้งรหัสสินค้า (34145 / 34146) รุ่นหุ่นที่ใช้ และอาการที่พบ แนบรูปหรือคลิปได้
LINE @PYCM · โทร 02-114-7416 ต่อ 2
