คู่มือการใช้งานเครื่องกวนแม่เหล็กพร้อมตาชั่ง รุ่น MS-CZ120 / MS-CZ200 (ภาษาไทย) — รหัส 34073–34074

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

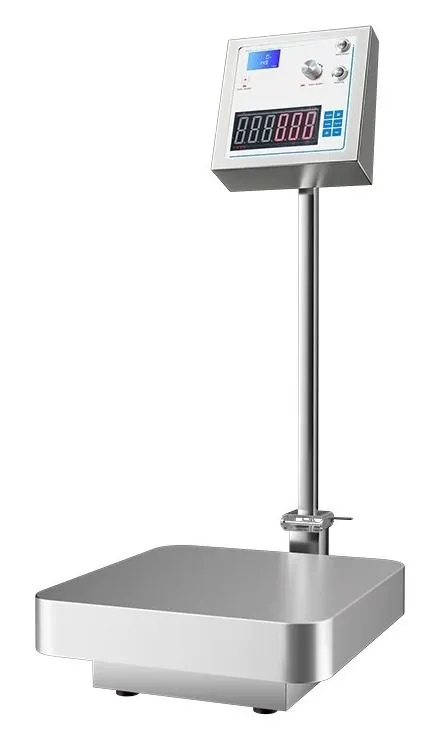

เครื่องกวนแม่เหล็กพร้อมตาชั่ง รุ่น MS-CZ เป็นแท่นชั่งแบบตั้งพื้นที่กวนของเหลวได้ในตัว — วางถังบนแท่น ใส่แท่งแม่เหล็กกวนไว้ก้นถัง เครื่องจะหมุนแท่งแม่เหล็กให้ของเหลวหมุนวน และชั่งน้ำหนักไปพร้อมกัน จึงเติมของเหลวหรือส่วนผสมตามสัดส่วนน้ำหนักได้ระหว่างกวน ตามข้อมูลสินค้า

มี 2 รุ่น ต่างกันที่ความจุกวน — MS-CZ120 กวนได้ประมาณ 120 ลิตร · MS-CZ200 กวนได้ประมาณ 200 ลิตร (อ้างอิงน้ำ) ส่วนขนาดเครื่อง แท่นวาง และช่วงชั่ง 500 กก. เท่ากันทั้ง 2 รุ่น ตามข้อมูลสินค้า

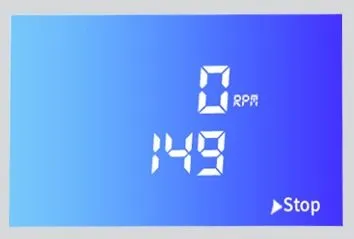

แผงควบคุมบนเสามีจอ LCD แสดงความเร็วรอบ กับปุ่มหมุนปรับรอบ (กดเพื่อเปิด-ปิด) และจอตัวเลข LED แสดงน้ำหนัก พร้อมปุ่มฟังก์ชันตาชั่ง ตามข้อมูลสินค้า

สิ่งสำคัญที่สุด — ห้ามวางน้ำหนักเกิน 500 กก. (รวมถังและของเหลว) · ความจุกวนอ้างอิงของเหลวใสความหนืดใกล้เคียงน้ำ · รุ่นนี้ไม่มีระบบให้ความร้อน · แผงหน้ากันน้ำกระเซ็นเท่านั้น · สนามแม่เหล็กแรง เก็บให้ห่างจากผู้ใช้เครื่องกระตุ้นหัวใจ · เครื่องหนักประมาณ 30 กก. ยก 2 คน ตามข้อมูลสินค้า — อ่านหน้า 6 ก่อนใช้

จุดเด่น Features

รายการรุ่นและรหัสสินค้า Models — ข้อมูลจำเพาะเต็มหน้า 2 ตามข้อมูลสินค้า

เนื้อหาในคู่มือ Contents

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ตารางรุ่น Models ตามข้อมูลสินค้า

ความจุกวนสูงสุดอ้างอิงของเหลวใสความหนืดใกล้เคียงน้ำ ของเหลวหนืดหรือมีตะกอนมากจะกวนได้ปริมาณน้อยลง · ช่วงชั่ง 500 กก. คือน้ำหนักรวมทุกอย่างที่วางบนแท่น (ถัง + ของเหลว + แท่งแม่เหล็ก)

ข้อมูลร่วมทั้ง 2 รุ่น Common Specifications ตามข้อมูลสินค้า

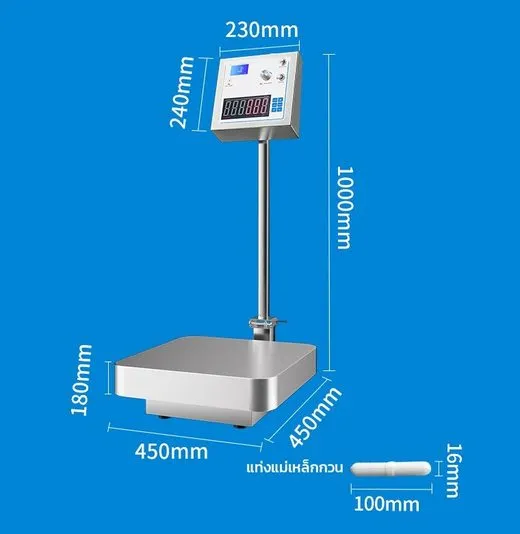

ขนาดและน้ำหนัก Dimensions & Weight ตามข้อมูลสินค้า

ขนาดเครื่อง	450 × 450 × 1,000 มม. (กว้าง × ลึก × สูงถึงแผงควบคุม)
แท่นวาง / แท่นชั่ง	450 × 450 มม. สูง 180 มม.
กล่องแผงควบคุม	230 × 240 มม. บนเสากลม
แท่งแม่เหล็กกวน	16 × 100 มม. (เส้นผ่านศูนย์กลาง × ยาว)
น้ำหนักเครื่อง	ประมาณ 30 กก.
น้ำหนักรวมลังไม้	ประมาณ 50 กก.

เป็นขนาดโดยประมาณ อาจคลาดเคลื่อนเล็กน้อย งานที่ต้องการค่าพอดี เช่น เผื่อพื้นที่ติดตั้งหรือช่องประตู ให้วัดจากเครื่องจริง · ถังที่ใช้ต้องวางบนแท่นได้มั่นคง ไม่โยก และไม่พิงเสา คำแนะนำทั่วไป

หัวข้อที่ข้อมูลสินค้าไม่ได้ระบุ — ระบบตั้งเวลาทำงาน · ความถี่ไฟฟ้า · ช่วงอุณหภูมิและความชื้นที่ใช้งาน · ระดับการกันน้ำเป็นตัวเลข · หน้าที่ของปุ่มหมุนเล็ก 2 ปุ่มบนแผง — งานที่ต้องอาศัยข้อมูลเหล่านี้ ให้สอบถามฝ่ายบริการปัญญาเคมีภัณฑ์ก่อนใช้งาน

วิธีเลือกรุ่น How to Choose ตามข้อมูลสินค้า

เลือกจากปริมาณที่กวนจริงต่อครั้ง — ทั้ง 2 รุ่นชั่งได้ 500 กก. ขนาดเครื่องเท่ากัน · ของเหลวหนืดหรือมีตะกอนมาก ควรเผื่อเลือกรุ่นที่ความจุมากกว่าปริมาณจริง คำแนะนำทั่วไป
งานที่เหมาะ ตามข้อมูลสินค้า — ผสม/กวนของเหลวปริมาณมากที่ต้องเติมตามสัดส่วนน้ำหนัก เช่น เตรียมสารละลาย บัฟเฟอร์ น้ำยา ครีม-โลชั่นเนื้อบาง · ห้องแล็บวิจัย มหาวิทยาลัย · งานวิเคราะห์ทางเคมี-ฟิสิกส์ · งานชีวเภสัชภัณฑ์ · งานสังเคราะห์เคมี · ไลน์ผลิตขนาดเล็กถึงกลาง

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

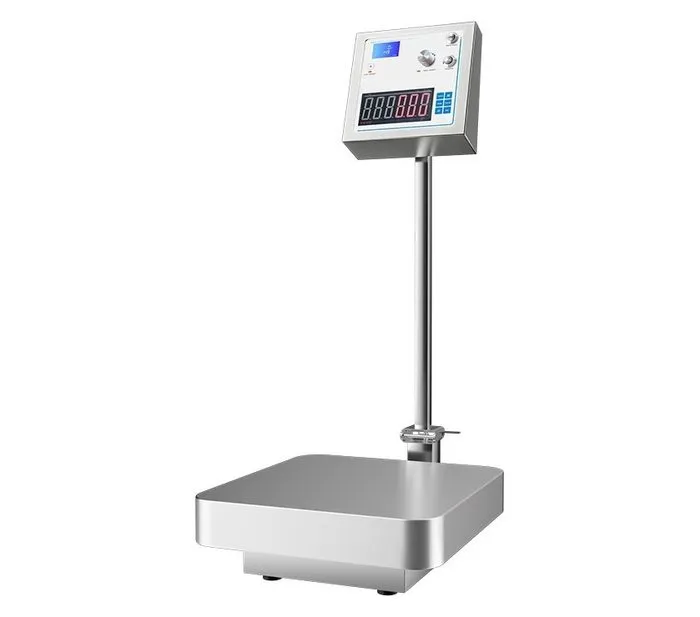

ตำแหน่งส่วนประกอบ Parts — ภาพสินค้า (ซ้าย) · แผนภาพแผงควบคุม ไม่ตามสัดส่วนจริง (ขวา)

12345

หมายเลขสีเทา = ปุ่มที่ข้อมูลสินค้าไม่ได้ระบุหน้าที่ ห้ามลองกดหรือหมุนขณะกำลังชั่งงานจริง · ข้อความบนแผงเป็นภาษาอังกฤษ ให้ดูตัวอักษรหรือสัญลักษณ์ใต้ปุ่มบนเครื่องจริงทุกครั้ง คำแนะนำทั่วไป

ภาพขยายจุดสำคัญ Close-up — ภาพสินค้า

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

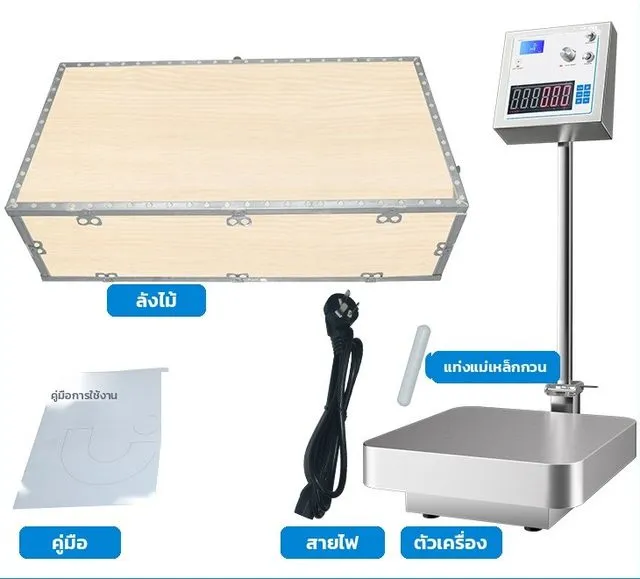

ก. อุปกรณ์ในกล่อง Package Contents — บรรจุลังไม้ ตามข้อมูลสินค้า

• 1ตัวเครื่อง — แท่นชั่ง + เสา + กล่องแผงควบคุม (น้ำหนักประมาณ 30 กก.)
• 2แท่งแม่เหล็กกวน 16 × 100 มม. 1 อัน — ใส่ลงก้นถัง เป็นตัวกวนของเหลว
• 3สายไฟ — ต่อเข้าขั้ว IEC ของเครื่อง (อ่านข้อ ข.5 ก่อนเสียบ)
• 4คู่มือ
• 5ลังไม้ — บรรจุภัณฑ์ น้ำหนักรวมประมาณ 50 กก.

ถังหรือภาชนะสำหรับกวนไม่อยู่ในรายการอุปกรณ์ในกล่อง ผู้ใช้จัดเตรียมเอง · เปิดลังแล้วตรวจว่าของครบ ตัวเครื่อง เสา และจอไม่บุบหรือแตก · เก็บแท่งแม่เหล็กกวนไว้ในที่หาง่าย คำแนะนำทั่วไป

สายไฟที่แถมมา — หัวปลั๊กเป็นแบบขาแบนเอียง อาจเสียบเต้ารับทั่วไปในไทยไม่ได้ · ตัวเครื่องใช้ขั้วเสียบแบบ IEC (แบบเดียวกับสายไฟคอมพิวเตอร์) จึงเปลี่ยนใช้สายไฟคอมพิวเตอร์ที่เป็นหัวปลั๊กไทย 3 ขา มีขาสายดินแทนได้ คำแนะนำทั่วไป

ข. ขั้นตอนติดตั้ง Installation — ทำครั้งแรก และทุกครั้งที่ย้ายเครื่อง

1. แกะลังไม้บนพื้นที่กว้างพอ ระวังตะปูและขอบไม้ · ลังรวมหนักประมาณ 50 กก. อย่าตั้งลังตะแคงหรือคว่ำ คำแนะนำทั่วไป
2. ยกเครื่องออก 2 คน (เครื่องหนักประมาณ 30 กก.) ตามข้อมูลสินค้า — จับที่ตัวแท่นชั่ง ห้ามยกที่เสาหรือกล่องแผงควบคุม คำแนะนำทั่วไป
3. เลือกที่ตั้ง — พื้นเรียบ แข็งแรง ได้ระดับ ไม่มีแรงสั่นสะเทือน ตามข้อมูลสินค้า · ห่างจากพัดลม ลมแรง และทางเดินที่คนชนได้ ไม่ให้แท่นชิดผนังหรือสิ่งของ คำแนะนำทั่วไป
4. ตั้งเสา — ยกเสาจากท่าพับขึ้นตั้งตรง แล้วล็อกตัวล็อกที่โคนเสาให้แน่น ลองโยกเบา ๆ ต้องไม่คลอนหรือพับลง คำแนะนำทั่วไป

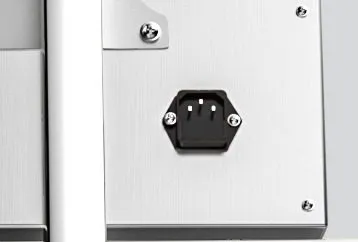

5. ต่อสายไฟ — เสียบสายเข้าขั้ว IEC (ตามภาพสินค้าอยู่ด้านหลังกล่องแผงควบคุม) แล้วเสียบปลั๊กกับเต้ารับที่มีสายดิน แรงดันไฟ 220 V ตามข้อมูลสินค้า · ห้ามใช้ปลั๊กแปลงที่ไม่มีขาสายดิน · เดินสายไม่ให้พาดหรือแตะแท่นชั่ง คำแนะนำทั่วไป

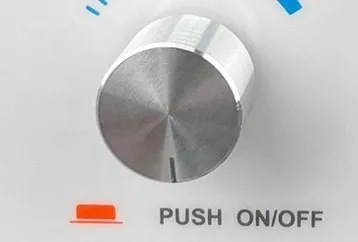

6. ทดลองเปิด — กดปุ่มหมุนปรับรอบ (PUSH ON/OFF) ดูว่าจอ LCD และจอน้ำหนักติด · ขณะแท่นว่างตัวเลขน้ำหนักควรอยู่ที่ศูนย์ ถ้าไม่ใช่ให้ปรับศูนย์ (หน้า 5) คำแนะนำทั่วไป

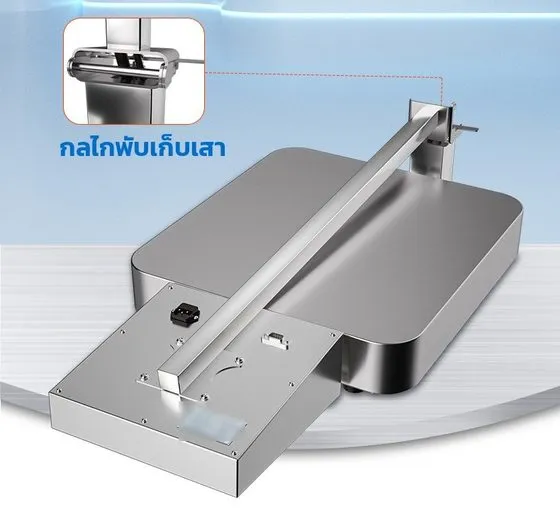

ค. การพับเสาเก็บและขนย้าย Folding & Moving

• ก่อนพับเสา — ปิดเครื่อง ถอดปลั๊ก ถอดสายไฟออกจากเครื่อง และยกถังออกจากแท่นให้หมด คำแนะนำทั่วไป
• พับเสา — ปลดตัวล็อกที่โคนเสา แล้วค่อย ๆ พับเสาลง ใช้มือประคองกล่องแผงควบคุมไว้ อย่าปล่อยให้เสาตกกระแทกแท่นชั่ง คำแนะนำทั่วไป
• ขนย้าย — ยก 2 คน จับที่แท่นชั่ง ห้ามลากเครื่องบนพื้น · ขนส่งระยะไกลควรบรรจุกลับในลังไม้เดิม คำแนะนำทั่วไป
• หลังย้ายที่ — ทำขั้นตอน ข.3–ข.6 ใหม่ทุกครั้ง โดยเฉพาะการวางให้ได้ระดับและปรับศูนย์ตาชั่ง คำแนะนำทั่วไป

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ก. ขั้นตอนใช้งาน Step by Step — ใช้ได้ทั้ง 2 รุ่น

1. เตรียมถัง — ใช้ถังก้นแบนที่แม่เหล็กไม่ดูด (สแตนเลส 304 / พลาสติก) ตามข้อมูลสินค้า · ลองเอาแม่เหล็กแตะก้นถังก่อน ถ้าดูดติดไม่ควรใช้ คำแนะนำทั่วไป

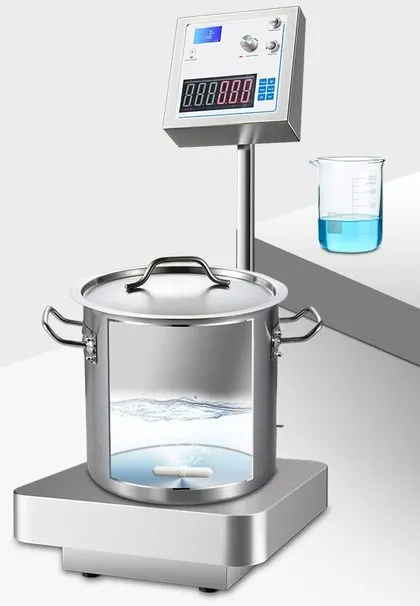

2. ใส่แท่งแม่เหล็กกวนลงก้นถังเปล่า แล้ววางถังกึ่งกลางแท่น ตามข้อมูลสินค้า — ถังต้องไม่แตะเสา ผนัง หรือพื้น คำแนะนำทั่วไป
3. เปิดเครื่อง — กดปุ่มหมุนปรับรอบ (PUSH ON/OFF) ตามข้อมูลสินค้า ตรวจว่าจอ LCD และจอน้ำหนักติด
4. ปรับศูนย์ / หักน้ำหนักถัง — กดปุ่มฟังก์ชันตาชั่งตามสัญลักษณ์บนปุ่ม ให้จอน้ำหนักแสดงศูนย์ ตามข้อมูลสินค้า · จากนี้ตัวเลขบนจอคือน้ำหนักของที่เติมลงไป คำแนะนำทั่วไป
5. เติมของเหลวส่วนแรกให้ท่วมแท่งแม่เหล็ก แล้วเริ่มจากรอบต่ำ ค่อย ๆ เพิ่มด้วยปุ่มหมุน อ่านค่ารอบจากจอ LCD ตามข้อมูลสินค้า
6. เติมส่วนผสมตามน้ำหนักขณะกวน — เทช้า ๆ ดูตัวเลขบนจอน้ำหนัก · ต้องการค่าละเอียด ให้ลดรอบหรือหยุดกวนชั่วคราว รอตัวเลขนิ่งแล้วอ่านค่า คำแนะนำทั่วไป
7. เสร็จงาน — ลดรอบลงต่ำสุด กดปุ่มหมุนเพื่อปิด แล้วจึงถ่ายของเหลวหรือยกถังออก · ถังหนักให้ถ่ายของเหลวออกก่อนหรือยก 2 คน คำแนะนำทั่วไป
8. ทำความสะอาด — ถอดปลั๊ก เช็ดแท่นวางและตัวเครื่องด้วยผ้าหมาด ล้างแท่งแม่เหล็กกวนให้สะอาด เช็ดแห้ง ตามข้อมูลสินค้า

ข. ตัวอย่างการเติมตามสัดส่วนน้ำหนัก Weigh while Stirring — ตัวเลขเป็นตัวอย่าง คำแนะนำทั่วไป

ชื่อ/สัญลักษณ์ปุ่มให้ดูจากเครื่องจริง · น้ำหนักรวมบนแท่นต้องไม่เกิน 500 กก. แม้จอจะแสดงศูนย์หลังหักน้ำหนักภาชนะแล้ว

ค. เทคนิคให้กวนและชั่งได้ดี Tips คำแนะนำทั่วไป

• เพิ่มรอบทีละน้อย — ของเหลวปริมาณมากต้องใช้เวลาเร่งนานกว่า รอให้ของเหลวหมุนตามทันก่อนเพิ่มรอบขั้นต่อไป
• ของเหลวหนืด — ใช้รอบต่ำลงและปริมาณน้อยลง ถ้าแท่งแม่เหล็กหลุดจังหวะบ่อย แสดงว่ารอบหรือความหนืดเกินกว่าที่แท่งแม่เหล็กหมุนตามได้
• ระวังน้ำวนลึก — รอบสูงเกินไปทำให้เกิดน้ำวนลึก ดูดฟองอากาศ หรือของเหลวกระเด็น ให้ลดรอบ และไม่เติมของเหลวจนปริ่มขอบถัง
• ไม่ให้อะไรแตะแท่นขณะอ่านค่า — มือ สายยาง ท่อเติม หรือสายไฟที่พาดแท่น ทำให้ตัวเลขน้ำหนักคลาดเคลื่อน

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

สาเหตุและวิธีแก้เป็นคำแนะนำทั่วไป ยกเว้นข้อแท่งแม่เหล็กหลุดจังหวะและของเหลวหก ตามข้อมูลสินค้า · ทำตามแล้วยังไม่หาย — หยุดใช้ แล้วติดต่อฝ่ายบริการ ห้ามแกะหรือซ่อมเอง

เช็กลิสต์ก่อนใช้งาน Pre-use Checklist คำแนะนำทั่วไป

• เครื่องตั้งบนพื้นเรียบ แข็งแรง ได้ระดับ
• เสาตั้งตรงและล็อกโคนเสาแน่น
• เต้ารับมีสายดิน 220 V สายไฟไม่พาดแท่น
• ถังก้นแบน แม่เหล็กไม่ดูด วางกึ่งกลางแท่น
• ใส่แท่งแม่เหล็กกวนแล้ว ปรับศูนย์ตาชั่งแล้ว
• น้ำหนักรวมบนแท่นไม่เกิน 500 กก.
