ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
คู่มือการใช้งาน (ฉบับภาษาไทย) · USER MANUAL
คีมหนีบปิดฝาอะลูมิเนียมZS-PBC1 (มือบีบ)
เครื่องปิดฝาขวดน้ำหอม · ขวดไวแอล · ขวดยาน้ำ — สำหรับฝาอะลูมิเนียม / อะลูมิเนียม-พลาสติก ขนาด 13 · 15 · 20 มม.
13 มม.
ZS-PBC1 #13
รหัสสินค้า 33811
15 มม.
ZS-PBC1 #15
รหัสสินค้า 18102
20 มม.
ZS-PBC1 #20
รหัสสินค้า 16265
เนื้อหาในคู่มือ
- ส่วนประกอบ สเปก และวิธีเลือกขนาดคีมให้ตรงกับฝา — หน้า 2
- ขั้นตอนการหนีบฝาพร้อมภาพจริง และการตรวจฝาหลังหนีบ — หน้า 3
- ตารางแก้ปัญหา การดูแลรักษา และช่องทางติดต่อ — หน้า 4
เรียบเรียงโดย
ปัญญาเคมีภัณฑ์
LINE @PYCM · โทร 02-114-7416 ต่อ 2
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1
ส่วนประกอบ สเปก และการเลือกขนาดคีม
PARTS · SPECIFICATIONS · SIZE SELECTION
คีมหนีบปิดฝาอะลูมิเนียมแบบมือบีบ ใช้จีบขอบฝาอะลูมิเนียม / อะลูมิเนียม-พลาสติก (ฝาเปิดกระดุม Flip-off, ฝาดึงฉีก Tear-off, ฝาอะลูมิเนียมเจาะรูกลาง) ให้รัดแน่นใต้ขอบปากขวด — ขวดไวแอล ขวดยาน้ำ ขวดเครื่องสำอาง/สกินแคร์ และขวดน้ำหอม · บีบครั้งเดียวได้ฝาจีบเรียบรอบวง ไม่ใช้ไฟ ไม่ใช้ลม เหมาะกับงานผลิตจำนวนน้อย–ปานกลาง แล็บ และร้านทำน้ำหอม
หมายเหตุ — คู่มือนี้ปัญญาเคมีภัณฑ์เรียบเรียงเป็นภาษาไทย จากข้อมูลผู้จำหน่าย คลิปสาธิตการใช้งานจริง
และหลักการใช้คีมหนีบฝาทั่วไป รายละเอียดตัวคีม (รูปทรงหัวหนีบ ด้าม ป้ายขนาด) อาจต่างจากภาพเล็กน้อยตามล็อตผลิต ให้ยึดตัวสินค้าที่ได้รับเป็นสำคัญ

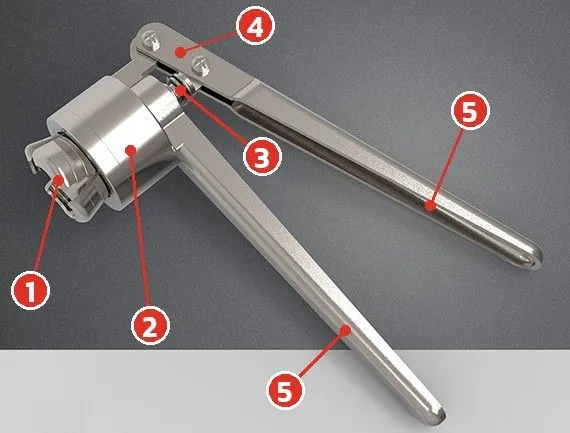

ส่วนประกอบ Parts
| 1ปากหนีบ (ก้ามจีบ) | กลีบโลหะรอบวงที่บีบขอบฝาอะลูมิเนียมให้พับรัดใต้ขอบปากขวด — ขนาดตามเบอร์คีม 13 / 15 / 20 มม. |
|---|---|
| 2เสื้อหัวหนีบ | ทรงกระบอกโลหะสแตนเลสขัดด้าน ครอบฝาและบังคับให้หัวคีมตั้งตรงกับปากขวด |
| 3สปริงดันกลับ | ขดสปริงดันให้ก้ามจีบเปิดคืนเองเมื่อปล่อยด้าม — ยกคีมออกจากฝาได้ง่าย |
| 4แผ่นข้อต่อ + สกรูจุดหมุน | ส่งแรงจากด้ามไปยังหัวหนีบ · เป็นจุดที่ต้องหยอดน้ำมันเป็นครั้งคราว |
| 5ด้ามบีบ 2 ด้าม | เหล็กแบนสีเงิน บีบเข้าหากันจนสุดเพื่อจีบฝา · ออกแรงด้วยมือข้างเดียวหรือสองมือ |
| หลักการทำงาน | บีบด้าม → ก้ามจีบรอบวงหุบเข้าพร้อมกัน → ขอบฝาถูกพับม้วนรัดใต้ขอบปากขวดสม่ำเสมอทั้งวง → ปล่อยด้าม สปริงดันก้ามจีบเปิด |
สเปก Specifications
| รุ่น / รหัส | ZS-PBC1 #13 · #15 · #20 33811 · 18102 · 16265 | ขนาดฝาที่ใช้ | 13 / 15 / 20 มม. — คีม 1 ตัว ใช้ได้กับฝา 1 ขนาด |
|---|---|---|---|
| ชนิดฝา | ฝาอะลูมิเนียม / อะลูมิเนียม-พลาสติก (Flip-off · Tear-off · เจาะรูกลาง) | ภาชนะ | ขวดไวแอล ขวดยาน้ำ ขวดเครื่องสำอาง/สกินแคร์ ขวดน้ำหอม |
| การทำงาน | มือบีบ (Manual) · ไม่ใช้ไฟ ไม่ใช้ลม | วัสดุ | หัวหนีบสแตนเลสขัดด้าน (ผู้จำหน่ายระบุเกรด 304) · ด้ามเหล็กแบน |
| ขนาดตัวคีม | ประมาณ 200 × 100 มม. | น้ำหนัก | ประมาณ 0.55 กก. |
วิธีเลือกขนาดคีมให้ตรงกับฝา Size Selection
1. วัดเส้นผ่านศูนย์กลางภายนอกของฝาอะลูมิเนียม (หรือขอบปากขวด) ด้วยเวอร์เนียร์ — ค่าใกล้ 13, 15 หรือ 20 มม.
· 2. ฝาต้องเป็นขนาดเดียวกับคอขวด เช่น คอขวด 20 มม. ใช้ฝา 20 มม. · 3. เลือกคีมเบอร์เดียวกับฝา — ใช้คีมผิดเบอร์ ฝาจะจีบไม่แน่น ย่น หรือขวดแตกได้
| ขนาดฝา | รุ่น · รหัสสินค้า | ตัวอย่างงานที่ใช้บ่อย |
|---|---|---|
| 13 มม. | ZS-PBC1 #13 · 33811 | ขวดไวแอลเล็ก 2–5 มล. · ขวดตัวอย่าง/ขวดทดลองน้ำหอม · ขวดเซรั่มขนาดเล็ก |
| 15 มม. | ZS-PBC1 #15 · 18102 | ขวดน้ำหอมและขวดเครื่องสำอางขนาดเล็ก–กลางที่ใช้ฝาอะลูมิเนียม 15 มม. |
| 20 มม. | ZS-PBC1 #20 · 16265 | ขวดไวแอลมาตรฐาน 10–100 มล. · ขวดยาน้ำ · ขวดเซรั่ม · ขวดน้ำหอมคอ 20 มม. |
ตัวอย่างในตารางเป็นแนวทางทั่วไป — ขวดแต่ละแบบขนาดคอต่างกันได้ ให้วัดฝาและคอขวดจริงเสมอ · ไม่แน่ใจขนาด ส่งรูปขวดพร้อมฝา (วางไม้บรรทัดเทียบ) มาที่ LINE @PYCM · หัวสเปรย์น้ำหอมแบบจีบบางรุ่นมีปลอกคอสูงกว่าฝาทั่วไป ควรส่งตัวอย่างให้ตรวจก่อน
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2
ขั้นตอนการใช้งานและการตรวจฝา
OPERATION & CAP INSPECTION
ข้อควรระวังก่อนใช้งาน
- เลือกขนาดคีมให้ตรงกับฝา ถ้าไม่ตรง ฝาจะจีบไม่แน่นหรือขวดแตกได้ · ใช้กับฝาอะลูมิเนียมเท่านั้น ไม่ใช่ฝาเกลียวหรือฝาพลาสติกล้วน
- วางขวดบนพื้นเรียบมั่นคง กดคีมตั้งตรงกับปากขวด อย่าบีบเอียง · ห้ามใช้กับขวดที่ร้าว บิ่น หรือแก้วบางผิดปกติ
- ระวังนิ้วหนีบระหว่างด้ามคีมและที่ปากหนีบขณะบีบ · ขวดแก้วควรสวมถุงมือกันบาด · เก็บให้พ้นมือเด็ก
ขั้นตอนการหนีบฝา Crimping Steps — ภาพจากคลิปสาธิตการใช้งานจริง

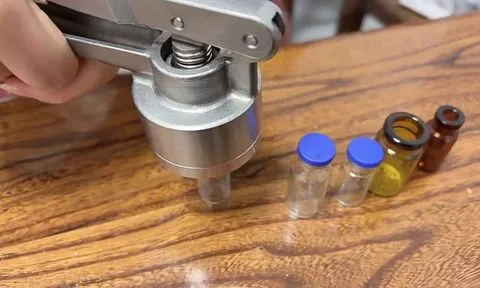

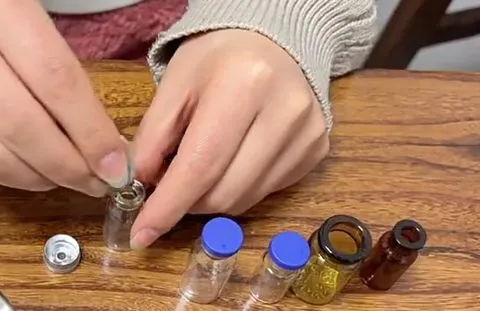

| 1เตรียมขวดบรรจุของเหลวไม่ให้ท่วมถึงปากขวด เช็ดปากขวดให้แห้งสะอาด (ของเหลวที่ขอบทำให้ฝาลื่นและขึ้นคราบ) และตรวจว่าขวดไม่บิ่น ไม่ร้าว | 2ใส่จุก + วางฝากดจุกยาง (ถ้ามี) ลงให้สุด แล้ววางฝาอะลูมิเนียมครอบปากขวดให้ตรง — ขอบฝาคลุมลงเท่ากันรอบวง | 3ครอบหัวคีมวางขวดบนโต๊ะเรียบ มือหนึ่งจับขวด อีกมือถือคีม ครอบหัวคีมลงบนฝาตรง ๆ จนฝาเข้าไปในปากหนีบสุด |

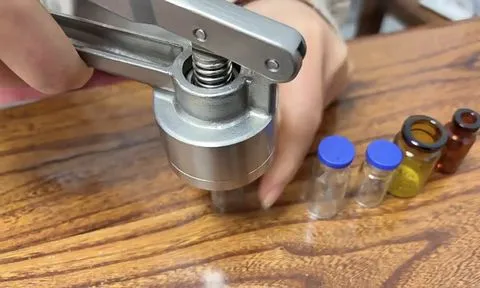

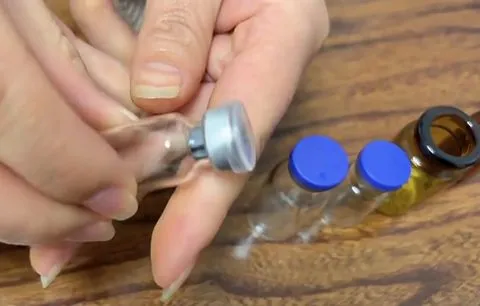

| 4บีบด้ามจนสุดบีบด้ามทั้งสองเข้าหากันด้วยแรงสม่ำเสมอจนสุดระยะในจังหวะเดียว — ห้ามบิด โยก หรือกระแทกซ้ำหลายครั้ง | 5ปล่อยด้ามคลายมือช้า ๆ ให้สปริงดันก้ามจีบเปิด แล้วยกคีมขึ้นตรง ๆ ไม่งัดออกด้านข้าง | 6ตรวจฝาขอบฝาต้องจีบเรียบรอบวงและหมุนด้วยนิ้วไม่ได้ (เกณฑ์ด้านล่าง) · ทดลอง 2–3 ขวดแรกก่อนทำจำนวนมาก |
ใช้งานได้ 2 แบบ (ผู้จำหน่ายระบุ) — แบบกดลง: ตั้งขวดบนโต๊ะแล้วกดหัวคีมลงบนฝา เหมาะกับขวดเล็กที่ตั้งได้มั่นคง ·
แบบยก: ถือขวดสอดฝาเข้าปากหนีบแล้วบีบด้าม เหมาะกับขวดทรงสูงหรือขวดที่ตั้งไม่มั่นคง — ทั้งสองแบบหัวคีมกับขวดต้องอยู่แนวเดียวกันเสมอ
ตรวจคุณภาพฝาหลังหนีบ Cap Inspection
| จุดตรวจ | ผ่าน | ไม่ผ่าน — แก้ตามหน้า 4 |
|---|---|---|
| ขอบฝา | จีบพับรัดใต้ขอบปากขวด เรียบเสมอกันรอบวง | ย่น เป็นคลื่น จีบไม่ครบรอบ หรือขอบบานออก |
| ความแน่น | ใช้นิ้วบิดฝาแล้วไม่หมุน ไม่ขยับ | ฝาหมุนได้ / หลวม ดึงแล้วหลุด |
| ความตรง | ฝาตั้งตรงแนวเดียวกับตัวขวด | ฝาเอียง ขอบด้านหนึ่งสูงกว่าอีกด้าน |
| หน้าฝา / จุก | หน้าฝาเรียบ จุกยางไม่ปลิ้น · ฝา Flip-off ยังแกะปุ่มได้ปกติ | หน้าฝายุบ บุบ หรือจุกยางโผล่ปลิ้นออกมา |
| ตัวขวด | คอขวดและบ่าขวดไม่บิ่น ไม่ร้าว | คอขวดบิ่น / ร้าว → คัดทิ้ง ห้ามนำไปใช้ |
| ทดสอบรั่ว (สุ่ม) | คว่ำขวดทิ้งไว้สักครู่ ไม่มีของเหลวซึม รอบฝา | มีของเหลวซึมออกที่ขอบฝา |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
3
การแก้ปัญหาและการดูแลรักษา
TROUBLESHOOTING & CARE
ปัญหาที่พบบ่อยและวิธีแก้ Troubleshooting
| อาการ | สาเหตุที่พบบ่อย | วิธีแก้ |
|---|---|---|
| ฝาหลวม หมุนได้ | ใช้คีมคนละเบอร์กับฝา / บีบด้ามไม่สุด / ฝาไม่ตรงสเปกคอขวด | ตรวจว่าเบอร์คีม = ขนาดฝา บีบด้ามให้สุดในจังหวะเดียว และใช้ฝาที่ตรงกับคอขวด |
| ขอบฝาย่น เป็นคลื่น | คีมเอียงขณะบีบ / ฝาวางไม่ตรง / ฝาใหญ่กว่าคอขวด | จัดฝาให้ตรงก่อน ครอบหัวคีมตั้งฉากกับขวด และใช้ฝาขนาดที่ถูกต้อง |
| ฝาเอียงหลังหนีบ | จุกยางกดไม่สุด / ครอบหัวคีมเอียง / พื้นโต๊ะไม่เรียบ | กดจุกให้สุดก่อนวางฝา ตั้งขวดบนพื้นเรียบ ครอบหัวคีมในแนวดิ่ง |
| ขวดแตก / คอขวดบิ่น | ขวดมีตำหนิหรือแก้วบาง / คีมเล็กกว่าฝา / ออกแรงกระแทก | ตรวจขวดก่อนใช้ ใช้คีมเบอร์ตรงกับฝา บีบด้วยแรงสม่ำเสมอ ไม่กระแทก |
| หัวคีมครอบฝาไม่ลง | คีมเล็กกว่าฝา / ปากหนีบมีเศษอะลูมิเนียมหรือคราบติด | เปลี่ยนเป็นคีมเบอร์ที่ตรง · ทำความสะอาดปากหนีบ |
| ฝาติดค้างในหัวคีม | ปล่อยด้ามไม่สุด / สปริงหรือจุดหมุนสกปรก ฝืด | ปล่อยด้ามให้สุดก่อนยกขึ้นตรง ๆ · ทำความสะอาดและหยอดน้ำมันจุดหมุน |
| ด้ามบีบฝืด / มีเสียง | จุดหมุนแห้งหรือมีคราบ / สกรูจุดหมุนแน่นหรือหลวมเกิน | เช็ดทำความสะอาด หยอดน้ำมันเล็กน้อย ปรับสกรูให้พอดี ไม่คลอน |
หากแก้ตามตารางแล้วยังไม่หาย หรือปากหนีบ/สปริงชำรุด ให้หยุดใช้งาน อย่าถอดชิ้นส่วนหัวหนีบเอง แล้วติดต่อฝ่ายบริการ (ด้านล่าง)
การดูแลรักษา Care & Maintenance
| ›เช็ดหัวหนีบหลังใช้ทุกครั้งเช็ดปากหนีบและเสื้อหัวหนีบด้วยผ้าแห้ง เอาเศษอะลูมิเนียม คราบน้ำหอม/ของเหลวออก แล้วเช็ดให้แห้งสนิท | ›หยอดน้ำมันจุดหมุนหยอดน้ำมันจักรเล็กน้อยที่สกรูจุดหมุนและสปริงเป็นครั้งคราว (หรือเมื่อบีบฝืด) เช็ดส่วนเกินออก ไม่ให้เปื้อนขวด/ฝา | ›เก็บในที่แห้งเก็บในกล่องหรือถุง ห่างความชื้นและไอกรด · แยกคีมแต่ละเบอร์และติดป้ายขนาด 13 / 15 / 20 มม. ให้หยิบถูก |
| ›ห้ามแช่น้ำห้ามแช่น้ำหรือล้างทั้งตัว — จุดหมุนและสปริงจะเป็นสนิมและฝืด | ›ใช้ให้ถูกงานห้ามใช้เป็นค้อน คีมงัด หรือบีบวัสดุอื่นที่ไม่ใช่ฝาอะลูมิเนียม — ปากหนีบจะบิ่นหรือเสียรูป | ›ตรวจเป็นประจำสกรูจุดหมุนไม่หลวม ปากหนีบไม่บิ่น/สึก สปริงดีดกลับปกติ — ฝาที่จีบไม่สวยมักเริ่มจากปากหนีบสึก |
ภาพตัวอย่างการใช้งาน Applications
i
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ LINE @PYCM · โทร 02-114-7416 ต่อ 2
สอบถามการเลือกขนาดคีม/ฝาให้ตรงกับขวด ส่งรูปขวดพร้อมฝาและขนาดคอขวดมาได้ทาง LINE
