คู่มือการใช้งานเครื่องหั่นผัก สับหญ้า ย่อยอาหารสัตว์ ถังสแตนเลส YSS-300B (ภาษาไทย) — รหัส 33824-33826

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

เครื่องหั่นผัก สับหญ้า ย่อยอาหารสัตว์ ซีรีส์ YSS-300B ใช้หั่นและสับผัก หญ้าสด หัวมัน และพืชสำหรับทำอาหารสัตว์ ใส่วัตถุดิบทางกรวยสีแดงบนฝาถัง ใบมีดที่ก้นถังสแตนเลสหมุนหั่น แล้ววัตถุดิบออกทางช่องทางออกด้านล่าง ปรับหยาบ-ละเอียดได้ด้วยแผ่นกั้นช่องทางออก · ส่งมาเป็นเครื่องประกอบสำเร็จ เสียบปลั๊กใช้งานได้ทันที · ทั้ง 3 รุ่นใช้ตัวเครื่องเดียวกัน ต่างกันที่ใบมีด

①ใส่วัตถุดิบทางกรวยสีแดงบนฝาถัง

›

②หั่นในถังใบมีดที่ก้นถังหมุนหั่น/สับ

›

③ปรับความละเอียดเลื่อนแผ่นกั้นช่องทางออก

›

④ได้อาหารสัตว์ออกทางช่องด้านล่างลงภาชนะ

ใช้ทำอาหารให้ Livestock Feed

หมูวัวแพะไก่เป็ดห่าน

วัตถุดิบที่ใช้ได้ ตามข้อมูลผู้ผลิต

มันเทศ · ผักกาด · กะหล่ำ · หญ้าเนเปียร์/หญ้าสด · เถาวัลย์ · ข้าวโพดเม็ดแห้ง · ฟักทอง · หัวไชเท้า · ต้นข้าวโพด · พริก — เลือกใบมีดให้เหมาะกับวัตถุดิบ ดูหน้า 4

รุ่นและรหัสสินค้าที่ใช้คู่มือนี้ Models & Blade Options

ใบมีด	รหัส · รุ่น	แบบใบมีด	เหมาะกับงาน
	33824YSS-300B-6K	ใบมีด 6 แฉก มีดโค้ง 4 + ฟันเลื่อย 2	ผักใบ ผักกาด กะหล่ำ หญ้าสด — เน้นหั่นเร็ว
	33825YSS-300B-8S	ใบฟันเลื่อย 8 แฉก ฟันเลื่อยทั้ง 8 แฉก	ของแข็ง/เหนียว เช่น มันเทศ ฟักทอง ต้นข้าวโพด ข้าวโพดเม็ดแห้ง
	33826YSS-300B-6K8S	ใบคอมโบ มีดโค้ง 6 แฉก บนฐานฟันเลื่อย	ใช้ได้หลากหลาย — มีดโค้งหั่นผักใบได้เร็ว ฐานฟันเลื่อยช่วยตีของแข็ง

ตามข้อมูลผู้ผลิต ทั้ง 3 รุ่นมีขนาดเครื่องและน้ำหนักเท่ากัน ใช้ถัง มอเตอร์ และขาตั้งแบบเดียวกัน · ข้อมูลจำเพาะครบอยู่ที่หน้า 2

จุดเด่น Key Features

เนื้อหาในคู่มือ Contents

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

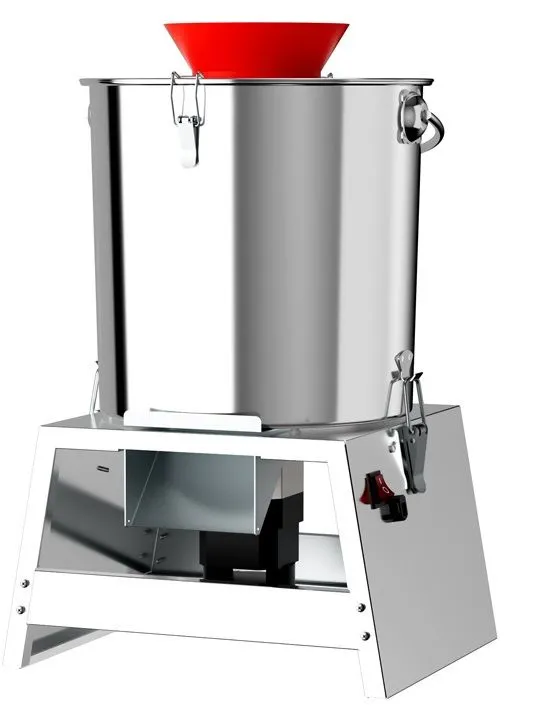

ส่วนประกอบของเครื่อง Parts

1234567891011

1	กรวยป้อนวัตถุดิบ (สีแดง) — ช่องใส่วัตถุดิบบนฝาถัง ถอดออกได้
2	ฝาถัง — ปิดถังขณะหั่นทุกครั้ง ถอดออกล้างได้
3	สลักล็อกฝา (ด้านข้าง 2 จุด) — ล็อกฝาให้แน่นก่อนเปิดเครื่องทุกครั้ง
4	หูหิ้ว — จับยกเคลื่อนย้าย — ถอดปลั๊กก่อนทุกครั้ง
5	ถังหั่นสแตนเลส — Ø 29 ซม. สูง 30.5 ซม. · ใบมีดอยู่ที่ก้นถัง
6	สลักล็อกด้านล่าง — ยึดถังกับขาตั้ง ตรวจให้ล็อกแน่นก่อนใช้งาน
7	แผ่นกั้นช่องทางออก — แผ่นตะแกรงใต้ถัง เลื่อนปรับหยาบ-ละเอียด / ดึงออกเพื่อปล่อยวัตถุดิบ
8	ช่องทางออก (รางออก) — วัตถุดิบที่หั่นแล้วไหลออก วางภาชนะรองรับด้านล่าง
9	สวิตช์เปิด-ปิด — ด้านขวาของขาตั้ง · กด I = เปิด · O = ปิด
10	มอเตอร์ — อยู่ในขาตั้งใต้ถัง · ห้ามให้น้ำเข้า
11	ขาตั้ง — สูง 22 ซม. ตั้งบนพื้นเรียบ มั่นคง

ภาพใบมีด 3 แบบดูที่หน้า 1 · วิธีถอด-ใส่ใบมีดดูที่หน้า 5 · วิธีใช้แผ่นกั้นช่องทางออกดูที่หน้า 4

ข้อมูลจำเพาะ Specifications — ตามข้อมูลของผู้ผลิต

รุ่น · รหัสสินค้า	YSS-300B-6K (33824) · YSS-300B-8S (33825) · YSS-300B-6K8S (33826)
มอเตอร์	1300W ตามข้อมูลผู้ผลิต
ไฟฟ้า	ไฟบ้าน 220V · ตรวจแรงดันที่ป้ายพิกัดบนเครื่องก่อนใช้
สวิตช์	สวิตช์กดเปิด-ปิด ด้านขวาของขาตั้ง
ถังหั่น	สแตนเลส Ø 29 ซม. สูง 30.5 ซม. · ฝามีกรวยป้อนสีแดง · สลักล็อกข้าง 2 จุด · มีหูหิ้ว
ขาตั้ง	สูง 22 ซม. · ช่องทางออกอยู่ใต้ถัง

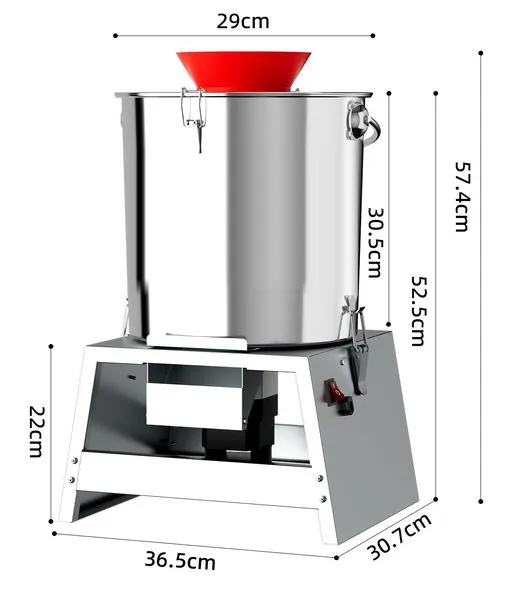

ขนาดเครื่อง	36.5 × 30.7 × 57.4 ซม. (กว้าง × ลึก × สูงรวมกรวย)
น้ำหนักรวมกล่อง	ประมาณ 7.97 กก.
ขนาดกล่อง	39.5 × 32.5 × 57 ซม.
กำลังหั่น	สูงสุดประมาณ 5,000 กก./วัน ตามข้อมูลผู้ผลิต ขึ้นกับชนิดวัตถุดิบ
ความละเอียด	ปรับด้วยแผ่นกั้นช่องทางออก: หั่นละเอียด / หั่นหยาบ / เป็นเม็ดเล็ก
ใบมีด	ตามรุ่น: 6 แฉก · ฟันเลื่อย 8 แฉก · คอมโบ (ดูหน้า 1)

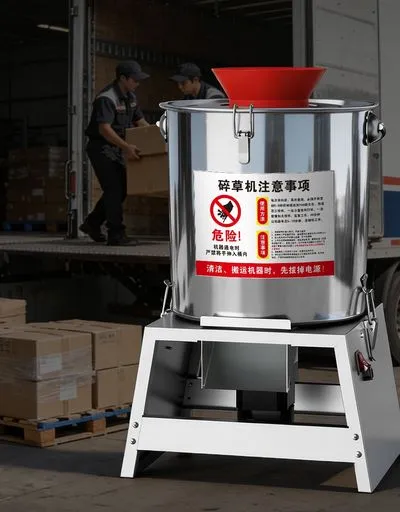

การส่งมอบ	เครื่องประกอบสำเร็จ เสียบปลั๊กใช้งานได้ทันที

ขนาดเป็นค่าที่วัดด้วยมือ อาจคลาดเคลื่อนประมาณ 1–2 ซม. · ข้อมูลอาจเปลี่ยนแปลงตามล็อตการผลิต ให้ยึดตัวเครื่องและป้ายพิกัดที่ได้รับจริงเป็นหลัก

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ก. แกะกล่องและตรวจสภาพ Unpacking คำแนะนำทั่วไป

1. นำวัสดุกันกระแทก เทป และถุงออกจากตัวเครื่อง ในถัง และช่องทางออกให้หมด
2. ตรวจถัง ฝา กรวย ขาตั้ง สายไฟ และปลั๊ก ไม่มีรอยแตก บุบ หรือชำรุดจากการขนส่ง
3. (ยังไม่เสียบปลั๊ก) เปิดฝาดูว่าใบมีดยึดแน่น สลักล็อกใบมีดอยู่ในตำแหน่ง และแบบใบมีดตรงกับรุ่นที่สั่ง (6K / 8S / 6K8S)

ข. ตำแหน่งตั้งเครื่อง Placement คำแนะนำทั่วไป

• ตั้งบนพื้นเรียบ แข็งแรง ไม่ลื่น เครื่องต้องไม่โยกหรือเอียง ตามข้อมูลผู้ผลิต
• เว้นที่ด้านหน้าช่องทางออกให้วางภาชนะรองรับ (กะละมัง/ถัง) ได้ และเอื้อมถึงสวิตช์ด้านขวาได้สะดวก
• ตั้งในที่ร่ม แห้ง อากาศถ่ายเท ไม่ตากแดดตากฝน และอยู่ใกล้เต้ารับ ไม่ต้องใช้สายพ่วงยาว

ค. ระบบไฟฟ้า Power Supply

• ใช้ไฟบ้าน 220V — ตรวจแรงดันที่ป้ายพิกัดบนเครื่องก่อนเสียบปลั๊กครั้งแรก ตามข้อมูลผู้ผลิต
• ใช้เต้ารับที่มีสายดิน และวงจรที่มีเบรกเกอร์ ในพื้นที่เปียกชื้น (คอกสัตว์ โรงเรือน) ควรมีเครื่องตัดไฟรั่ว คำแนะนำทั่วไป
• ไม่ใช้ปลั๊กพ่วงร่วมกับเครื่องใช้ไฟฟ้ากำลังสูงอื่น · ถ้าจำเป็นต้องต่อสาย ใช้สายที่ขนาดพอกับกำลังเครื่อง คำแนะนำทั่วไป
• ห้ามจับปลั๊กหรือสวิตช์ขณะมือเปียก · จัดสายไฟไม่ให้แช่น้ำ ถูกเหยียบ หรือถูกสัตว์กัดแทะ คำแนะนำทั่วไป

ง. ข้อควรระวังด้านความปลอดภัย Safety

จ. ตรวจก่อนใช้งานทุกครั้ง Pre-start Checklist คำแนะนำทั่วไป

• ตั้งเครื่องมั่นคง ไม่โยก
• สายไฟ ปลั๊ก ไม่ชำรุด ไม่เปียก
• ใบมีดยึดแน่น ห่วงสลักใบมีดกดราบแล้ว
• ปิดฝา สลักล็อกฝา 2 จุดล็อกแน่น
• แผ่นกั้นช่องทางออกอยู่ในตำแหน่งที่ต้องการ
• รางออกพลิกลง วางภาชนะรองรับแล้ว
• คัดหิน โลหะ ออกจากวัตถุดิบแล้ว
• ในถังไม่มีเศษค้างหรือน้ำขัง

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ขั้นตอนการหั่น Step by Step

1. เตรียมวัตถุดิบ — ล้างหรือเคาะดินออก คัดหิน โลหะ เชือกออก · ของชิ้นใหญ่ (ฟักทอง มันเทศหัวใหญ่ ต้นข้าวโพด) ตัดให้เล็กพอใส่กรวยได้สะดวก คำแนะนำทั่วไป
2. ตรวจว่าฝาปิดและสลักล็อกฝาทั้ง 2 จุดล็อกแน่น กรวยสีแดงอยู่บนฝา
3. พลิกรางช่องทางออกลงด้านล่าง ตามข้อมูลผู้ผลิต แล้ววางภาชนะรองรับใต้ช่องทางออก
4. ตั้งแผ่นกั้นช่องทางออกตามความละเอียดที่ต้องการ (ดูตารางด้านล่าง)
5. เสียบปลั๊ก กดสวิตช์ด้านขวาของขาตั้งไปที่ I รอให้ใบมีดหมุนเต็มที่ก่อนเริ่มป้อน คำแนะนำทั่วไป

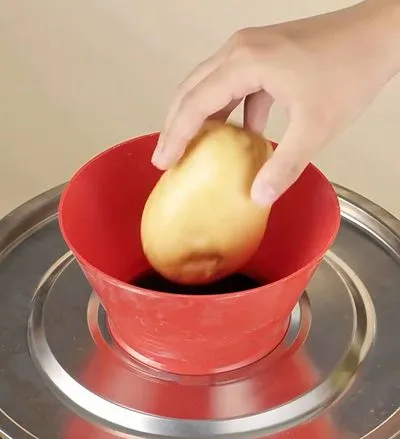

6. ป้อนวัตถุดิบทางกรวยทีละน้อยอย่างสม่ำเสมอ ถ้าติดในกรวยให้ใช้ไม้ดัน ห้ามใช้มือ

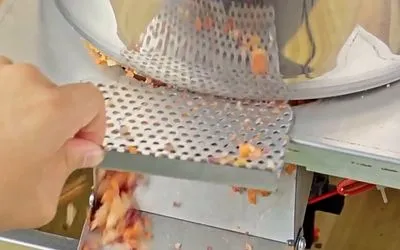

7. ได้ความละเอียดตามต้องการแล้ว ดึงแผ่นกั้นออก วัตถุดิบจะไหลออกทางช่องทางออก ตามข้อมูลผู้ผลิต
8. เลิกใช้งาน: หยุดป้อน รอให้วัตถุดิบในถังออกจนหมด กดสวิตช์ไปที่ O รอใบมีดหยุดสนิท แล้วถอดปลั๊ก

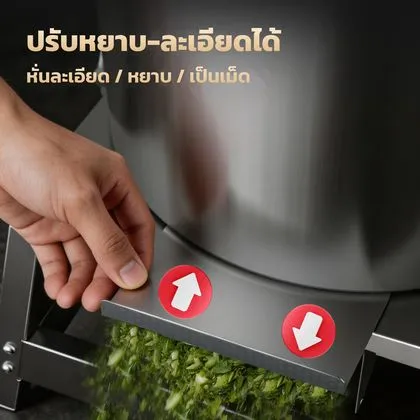

การปรับหยาบ-ละเอียด Coarse / Fine Adjustment ตามข้อมูลผู้ผลิต

หลักการ: เลื่อนแผ่นกั้นช่องทางออกให้ปิดมากขึ้น วัตถุดิบจะอยู่ในถังนานขึ้น โดนใบมีดหลายรอบ หั่นได้ละเอียดขึ้น · ดึงแผ่นกั้นออก วัตถุดิบจะไหลออกทางช่องทางออก

ตั้งแผ่นกั้น	ผลที่ได้	ตัวอย่างการใช้ คำแนะนำทั่วไป
ดึงออก / เปิดมาก	ออกเร็ว ได้ชิ้นหยาบ	หญ้า ผักใบ สำหรับวัว แพะ
เลื่อนปิดบางส่วน	อยู่ในถังนานขึ้น หั่นละเอียด	ผัก หัวมัน ผสมอาหารหมู
ปิดมาก	อยู่ในถังนานที่สุด ละเอียดมาก / เป็นเม็ดเล็ก	อาหารสัตว์ปีก ข้าวโพดเม็ด

ทดลองกับวัตถุดิบจริงครั้งละน้อยก่อน แล้วจำตำแหน่งแผ่นกั้นที่ได้ผลดีของแต่ละวัตถุดิบไว้ใช้ครั้งต่อไป คำแนะนำทั่วไป

วัตถุดิบและใบมีดที่แนะนำ Materials & Blade Choice

วัตถุดิบ	ใบมีดที่เหมาะ	ข้อแนะนำ คำแนะนำทั่วไป
ผักใบ ผักกาด กะหล่ำ	6K · 6K8S	หั่นได้เร็ว ป้อนต่อเนื่องทีละกำ
หญ้าสด หญ้าเนเปียร์ เถาวัลย์	6K · 6K8S	ตัดเป็นท่อนสั้นก่อนป้อน กันพันใบมีด
มันเทศ ฟักทอง หัวไชเท้า	8S · 6K8S	หัวใหญ่ผ่าเป็นชิ้นให้พอใส่กรวยได้
ต้นข้าวโพด	8S · 6K8S	ตัดเป็นท่อนสั้น ป้อนทีละน้อย
ข้าวโพดเม็ดแห้ง	8S	ป้อนทีละน้อย ต้องการเม็ดเล็กให้ปิดแผ่นกั้นมากขึ้น
พริก	6K · 6K8S	สวมถุงมือและหน้ากาก ระวังไอพริกเข้าตา

รายการวัตถุดิบตามข้อมูลผู้ผลิต · 6K = YSS-300B-6K · 8S = YSS-300B-8S · 6K8S = YSS-300B-6K8S (ใบคอมโบใช้ได้หลากหลาย) · ป้อนทีละน้อย ถ้าเสียงมอเตอร์หนักหรือรอบตกให้หยุดป้อนจนหมุนปกติ · ใช้งานต่อเนื่องนานควรพักเครื่องเป็นระยะ คำแนะนำทั่วไป

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ก. ทำความสะอาดหลังใช้งานทุกครั้ง Cleaning

1. กดสวิตช์ไปที่ O รอใบมีดหยุดสนิท แล้วถอดปลั๊ก

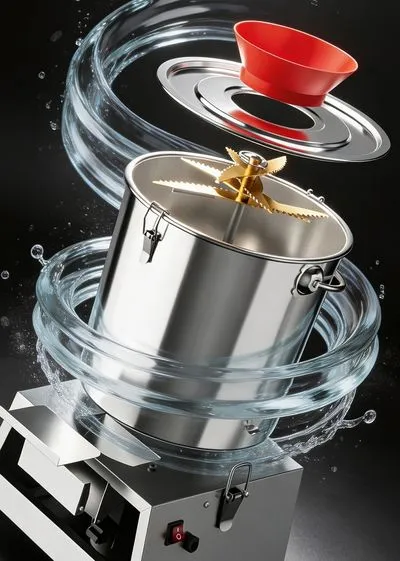

2. ปลดสลักล็อกฝา 2 จุด ยกฝาพร้อมกรวยออก — ถอดได้ด้วยมือเดียว ตามข้อมูลผู้ผลิต
3. ดึงแผ่นกั้นช่องทางออกออก เก็บเศษวัตถุดิบในถัง รอบใบมีด และในช่องทางออก (สวมถุงมือ)

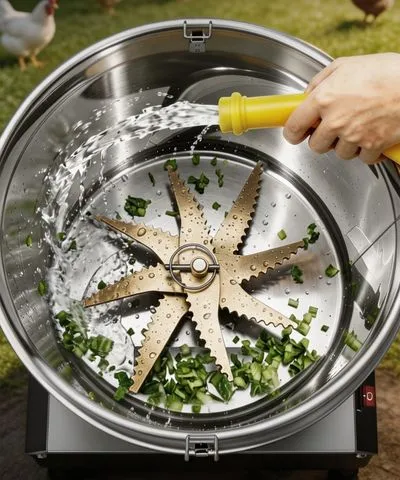

4. ฉีดน้ำล้างในถังได้ทั้งถัง ตามข้อมูลผู้ผลิต — ฉีดจากด้านบนลงในถัง ให้น้ำไหลออกทางช่องทางออกลงภาชนะ ระวังไม่ให้น้ำเข้ามอเตอร์และสวิตช์ (ห้ามฉีดน้ำที่ขาตั้งด้านสวิตช์และมอเตอร์) คำแนะนำทั่วไป
5. เช็ดให้แห้ง เปิดฝาผึ่งจนแห้งสนิทก่อนปิดเก็บ · ขาตั้งด้านนอกใช้ผ้าหมาดเช็ด คำแนะนำทั่วไป

ข. การถอด-เปลี่ยนใบมีด Blade Change ตามข้อมูลผู้ผลิต

1. ถอดปลั๊ก สวมถุงมือกันบาด แล้วปลดสลักล็อกฝา ยกฝาและกรวยออก

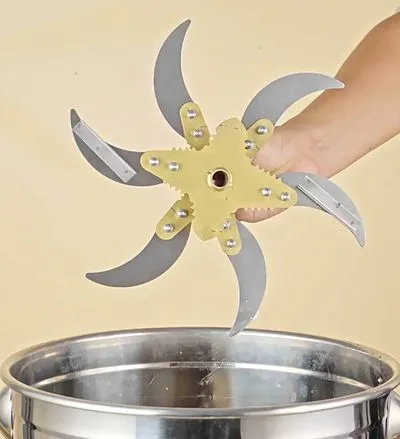

2. ดึงสลักล็อก (สลักที่มีห่วง) ที่ดุมใบมีดออก แล้วยกใบมีดขึ้นจากแกนตรง ๆ ระวังคมมีด
3. ใส่ใบมีดใหม่ให้รูที่ดุมตรงกับรูสลักบนแกน แล้วเสียบสลักกลับเข้าที่
4. กดห่วงของสลักลงให้อยู่ในแนวราบ (แนวนอน) เพื่อล็อก — ห้ามปล่อยห่วงตั้งขึ้น
5. ยังไม่เสียบปลั๊ก — หมุนใบมีดด้วยมือช้า ๆ ตรวจว่าไม่ขูดผนังถังและไม่โยก แล้วปิดฝา ล็อกสลัก คำแนะนำทั่วไป

ค. การดูแลรักษาประจำ Routine Care คำแนะนำทั่วไป

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ตารางนี้เป็นคำแนะนำทั่วไป ก่อนตรวจหรือแก้ไขใด ๆ ต้องปิดสวิตช์ รอใบมีดหยุดสนิท และถอดปลั๊กทุกครั้ง

สรุปลำดับการใช้งาน Quick Reference — พิมพ์ติดไว้ข้างเครื่องได้

ข้อห้ามสำคัญ Never Do

บันทึกการตั้งค่าที่ได้ผลดี My Settings — เขียนเก็บไว้ใช้ครั้งต่อไป
