คู่มือการใช้งานเครื่องสวมฟิล์มหดแบบปลอก ST-6040Q + เครื่องอบฟิล์มหด (ภาษาไทย) — รหัส 33803-33808

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ชุดเครื่องแพ็กฟิล์มหดแบบปลอก (Sleeve Wrap) สำหรับห่อฟิล์มรอบแพ็กขวดน้ำดื่ม กระป๋อง ขวดน้ำยา หรือกล่องสินค้า ทำงานเป็น 2 ขั้นต่อเนื่องกัน — เครื่องสวมฟิล์ม ST-6040Q คลุมฟิล์มรอบสินค้าแล้วซีล-ตัดฟิล์มอัตโนมัติ จากนั้นส่งสินค้าเข้าเครื่องอบฟิล์มหด (อุโมงค์ลมร้อน) ให้ฟิล์มหดรัดสินค้าแน่น ได้แพ็กปลายเปิด 2 ข้าง (รูกลม) แบบแพ็กน้ำดื่ม · ขายแยกเครื่อง เลือกขนาดอุโมงค์ให้เหมาะกับขนาดแพ็กสินค้า

①จัดแพ็กวางสินค้าที่จัดเป็นแพ็กบนชุดรองรับสินค้า

›

②สวมฟิล์มดันผ่านม่านฟิล์ม เครื่องซีล-ตัดให้เอง (ST-6040Q)

›

③อบฟิล์มหดสายพานพาผ่านอุโมงค์ลมร้อน ฟิล์มหดรัดแน่น

›

④ได้แพ็กแพ็กฟิล์มหดเรียบตึง พร้อมจัดเก็บ/ส่ง

เหมาะกับงาน Applications

• โรงงานน้ำดื่ม — แพ็กขวดน้ำ 6 / 12 / 24 ขวด
• น้ำอัดลม เครื่องดื่ม เบียร์ — แพ็กขวด/กระป๋องบนถาด
• ผลิตภัณฑ์ทำความสะอาด ขวดน้ำยา ขวดแชมพู
• กล่องสินค้า กล่องรองเท้า กล่องกระดาษ — หุ้มฟิล์มกันฝุ่น
• SME ที่เริ่มทำแบรนด์น้ำดื่ม/เครื่องดื่มของตัวเอง

รุ่นและรหัสสินค้าที่ใช้คู่มือนี้ Models & Product Codes

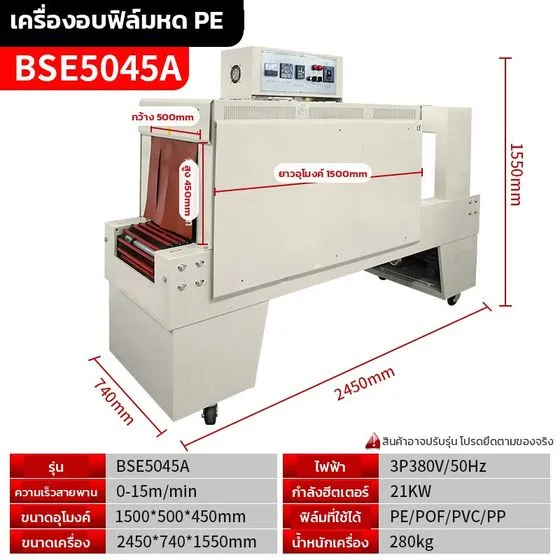

* ค่าตามตารางข้อมูลของผู้ผลิต หน่วยเป็นเมตร/นาที (ไม่ใช่จำนวนแพ็กต่อนาที) · ** ไฟฟ้าตามที่ผู้ผลิตระบุ — โปรดยืนยันแรงดันและจำนวนเฟสกับฝ่ายขายก่อนติดตั้ง (ดูหน้า 3) · อุโมงค์ BSE-5045A เป็นคู่มาตรฐานของ ST-6040Q · เลือกอุโมงค์ที่ช่องกว้างและสูงกว่าแพ็กสินค้า ข้อมูลครบทุกรุ่นอยู่ที่หน้า 7

เนื้อหาในคู่มือ Contents

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

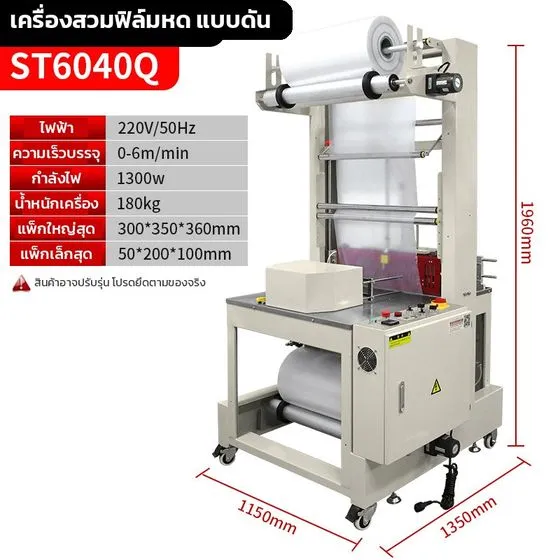

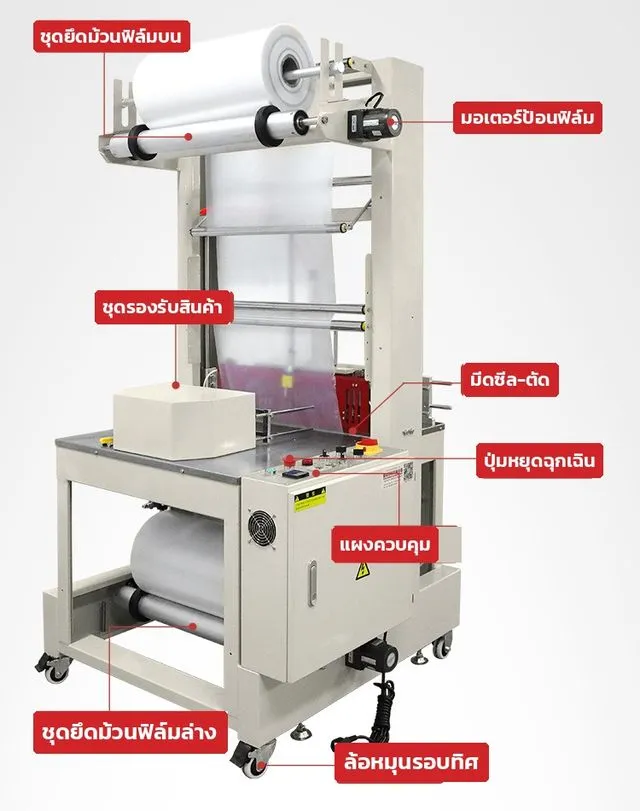

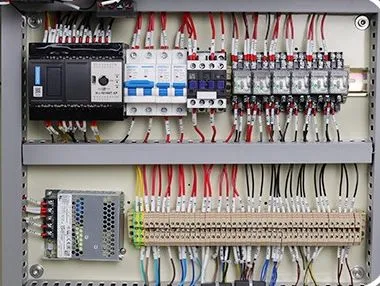

เครื่องสวมฟิล์มหดแบบปลอก ST-6040Q Sleeve Wrapper

1	ชุดยึดม้วนฟิล์มบน — ใส่ม้วนฟิล์มม้วนบน ฟิล์มถูกดึงผ่านลูกกลิ้งนำฟิล์มลงมาเป็นม่านฟิล์มหน้ามีด
2	มอเตอร์ป้อนฟิล์ม — ขับม้วนฟิล์มให้ป้อนฟิล์มออกมาต่อเนื่อง ฟิล์มไม่ตึงจนยืดหรือขาด
3	ชุดรองรับสินค้า — โต๊ะวางสินค้าที่จัดเป็นแพ็กแล้ว ก่อนดันผ่านม่านฟิล์ม

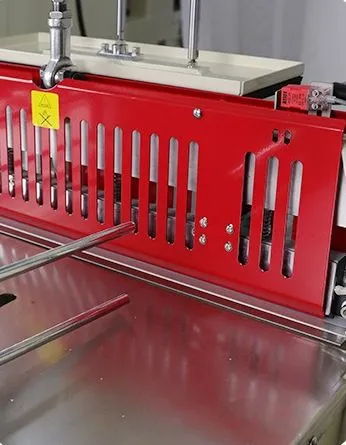

4	มีดซีล-ตัด — มีดความร้อนโลหะผสมเคลือบกันฟิล์มติด ซีลรอยต่อฟิล์มด้านหลังสินค้าและตัดแยกแพ็ก · ร้อนจัดขณะทำงาน
5	ปุ่มหยุดฉุกเฉิน — กดเพื่อหยุดเครื่องทันทีเมื่อผิดปกติ · ต้องปลดล็อกปุ่ม (ปกติหมุนตามลูกศรบนปุ่ม) ก่อนเริ่มงานใหม่
6	แผงควบคุม — สวิตช์เปิด-ปิด ปุ่มสั่งงาน และจอแสดงค่าของเครื่องสวมฟิล์ม
7	ชุดยึดม้วนฟิล์มล่าง — ใส่ม้วนฟิล์มม้วนล่าง ปลายฟิล์มประกบกับม้วนบนเป็นม่านฟิล์มเดียวกัน
8	ล้อหมุนรอบทิศ — เคลื่อนย้ายเครื่องได้สะดวก · เวลาใช้งานให้ปรับขาตั้ง/ล็อกล้อให้เครื่องนิ่ง

ภาพชิ้นส่วนเพิ่มเติม (ม้วนฟิล์ม มีดซีล-ตัด) และวิธีใส่ฟิล์มดูที่หน้า 4 · ขนาดเครื่องดูที่หน้า 3 และหน้า 7

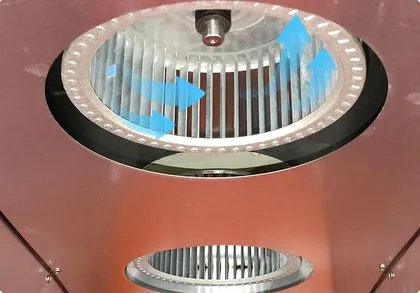

เครื่องอบฟิล์มหด (อุโมงค์ลมร้อน) — ชิ้นส่วนหลัก Shrink Tunnel

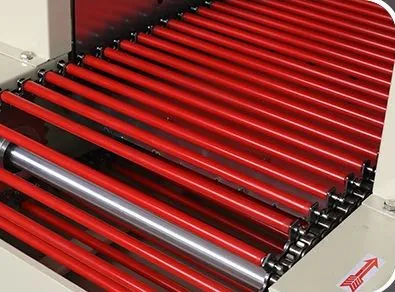

ปากทางเข้า-ออกอุโมงค์มีม่านกันความร้อนลดการสูญเสียลมร้อน · รุ่นเป่าลมร้อน (Jet) BSE-7050A / 8060A ใช้สายพานตาข่ายสแตนเลส (ดูภาพรุ่นที่หน้า 7)

แผงควบคุมเครื่องอบฟิล์มหด ภาพจากรุ่นสายพานลูกกลิ้ง BSE-5045A / 6050A

A	Ampere Meter แอมมิเตอร์ แสดงกระแสไฟขณะเครื่องทำงาน ใช้ดูว่าฮีตเตอร์กินไฟตามปกติ
B	Tem Controller ตัวควบคุมอุณหภูมิดิจิทัล แสดงอุณหภูมิจริงและค่าที่ตั้งไว้
C	Conveyor Speed ชุดปรับรอบมอเตอร์สายพาน (หน้าจอพร้อมปุ่มกด)
D	Conveyor Speed Control ปุ่มหมุนปรับความเร็วสายพานลำเลียง
E	Temperature / Blower Indicator ไฟแสดงสถานะ ฮีตเตอร์ทำงาน / พัดลมทำงาน
F	Tem Sw. · Blower Sw. สวิตช์เปิด-ปิดฮีตเตอร์ · สวิตช์เปิด-ปิดพัดลม
G	Power Sw. สวิตช์หลัก (เบรกเกอร์) ตัด-ต่อไฟเข้าเครื่องทั้งหมด

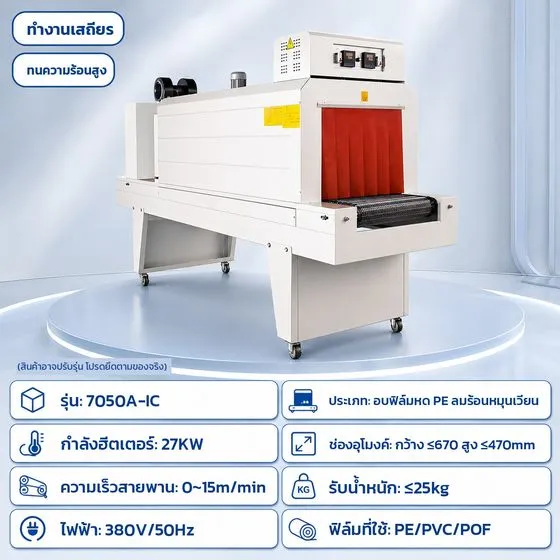

รุ่น 7050A-IC / BSE-7050A / BSE-8060A ใช้แผงควบคุมคนละแบบ (ตัวควบคุมอุณหภูมิดิจิทัล ปุ่มหมุน และสวิตช์) แต่หน้าที่หลักเหมือนกัน คือ สวิตช์หลัก · สวิตช์ฮีตเตอร์และตั้งอุณหภูมิ · สวิตช์พัดลม · ปรับความเร็วสายพาน — ตำแหน่งและชื่อปุ่มให้ยึดตามเครื่องที่ได้รับจริง

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ความต้องการไฟฟ้าแต่ละรุ่น Power Supply ตามข้อมูลผู้ผลิต

* ค่าประมาณเพื่อวางแผนเท่านั้น คำแนะนำทั่วไป คำนวณจากกำลังไฟที่ระบุ ÷ (√3 × 380V) สำหรับไฟ 3 เฟส และ ÷ 220V สำหรับ 1 เฟส ยังไม่รวมกระแสมอเตอร์และกระแสกระชากตอนเริ่มเดิน ช่างไฟต้องเลือกขนาดเบรกเกอร์และสายไฟจากป้ายพิกัดบนเครื่องจริงและมาตรฐานการติดตั้งไฟฟ้า

ขั้นตอนการติดตั้ง Installation คำแนะนำทั่วไป

1. ตรวจสภาพหลังแกะลัง — ชิ้นส่วนไม่หลวม ไม่มีรอยกระแทก สายไฟไม่ชำรุด นำวัสดุกันกระแทก สายรัด และเทปออกจากสายพาน ลูกกลิ้ง และในอุโมงค์ให้หมด
2. ตั้งเครื่องบนพื้นเรียบและแข็งแรง ปรับขาตั้งให้เครื่องได้ระดับและนิ่ง ล็อกล้อหรือให้ขาตั้งรับน้ำหนักแทนล้อ

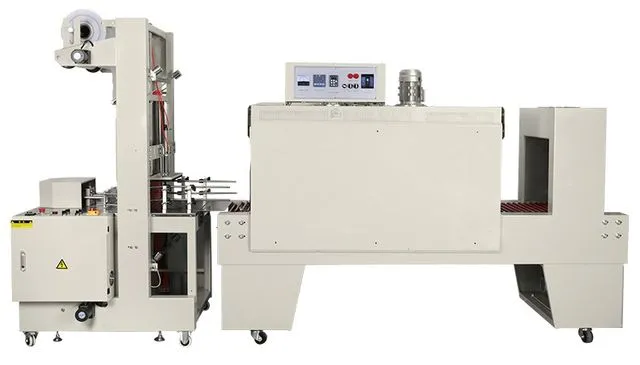

3. จัดแนวเครื่องสวมฟิล์มกับอุโมงค์ ให้ทางออกของ ST-6040Q ตรงกับทางเข้าอุโมงค์ ระดับความสูงสายพานต่อเนื่องกัน สินค้าเลื่อนผ่านได้ไม่สะดุด (ภาพล่าง)
4. เดินไฟโดยช่างไฟฟ้า ตามตารางด้านบน ติดเบรกเกอร์แยก ต่อสายดิน และตรวจแรงดันให้ตรงกับป้ายพิกัดก่อนเปิดเครื่องครั้งแรก
5. เครื่องไฟ 3 เฟส — เปิดเดินสายพานและพัดลมสั้น ๆ เพื่อตรวจทิศทางหมุน ถ้าสายพานเดินกลับทาง ให้ช่างไฟสลับสายเฟส ห้ามเปิดฮีตเตอร์ขณะพัดลมยังหมุนผิดทิศ
6. ทดลองเดินเครื่องเปล่า ตามขั้นตอนหน้า 4 ก่อนแพ็กสินค้าจริง

พื้นที่และการระบายอากาศ Space & Ventilation คำแนะนำทั่วไป

• เว้นที่ว่างรอบเครื่องให้ผู้ปฏิบัติงานวางสินค้าเข้า-รับสินค้าออก และเปิดฝาซ่อมบำรุงได้สะดวก · ขนาดเครื่องแต่ละรุ่นดูที่หน้า 7
• ตั้งในที่อากาศถ่ายเท ระบายความร้อนและกลิ่นจากฟิล์มที่ถูกความร้อนได้ ไม่อับชื้น ไม่โดนน้ำหรือฝน
• ห้ามวางวัสดุไวไฟ (ลังกระดาษ ม้วนฟิล์มสำรอง สารไวไฟ) ชิดตัวอุโมงค์หรือทางออกอุโมงค์ · ควรมีโต๊ะรับสินค้าที่ปลายอุโมงค์

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

ก. ตรวจก่อนเปิดเครื่องทุกครั้ง Pre-start Check คำแนะนำทั่วไป

• ไฟเข้าเครื่องปกติ ครบเฟส และต่อสายดินแล้ว
• ปุ่มหยุดฉุกเฉินปลดล็อกแล้ว
• ในอุโมงค์และบนสายพานไม่มีสิ่งของหรือเศษฟิล์มค้าง
• ม้วนฟิล์มบน-ล่างใส่ถูกต้อง ร้อยฟิล์มเรียบ ไม่พับ
• มีดซีล-ตัดสะอาด ไม่มีคราบฟิล์มเกาะ
• รอบทางออกอุโมงค์ไม่มีวัสดุไวไฟ

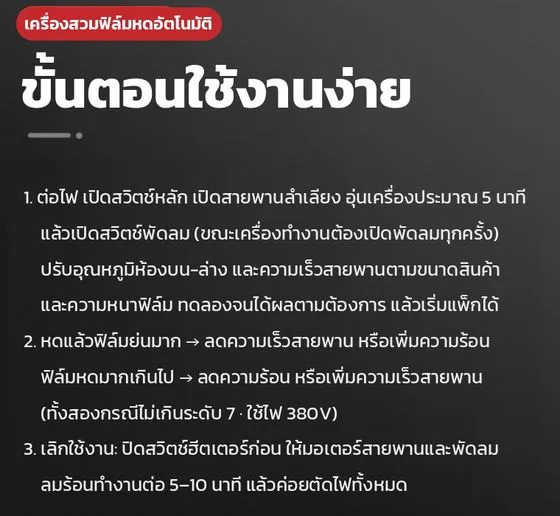

ข. เปิดเครื่องอบฟิล์มหดและอุ่นเครื่อง Start-up & Warm-up ตามข้อมูลผู้ผลิต

1. ต่อไฟ แล้วเปิดสวิตช์หลัก (Power Sw.)
2. เปิดสายพานลำเลียง ตั้งความเร็วเริ่มต้นไว้ระดับปานกลาง
3. เปิดสวิตช์พัดลม (Blower Sw.) — ขณะเครื่องทำงานต้องเปิดพัดลมทุกครั้ง ห้ามเปิดฮีตเตอร์โดยไม่เปิดพัดลม
4. เปิดสวิตช์ฮีตเตอร์ (Tem Sw.) ตั้งอุณหภูมิที่ตัวควบคุมอุณหภูมิ แล้วอุ่นเครื่องประมาณ 5 นาที ให้อุณหภูมิในอุโมงค์ขึ้นถึงค่าที่ตั้ง

ค. เตรียมเครื่องสวมฟิล์ม ST-6040Q Sleeve Wrapper Set-up คำแนะนำทั่วไป

1. ใส่ม้วนฟิล์มที่ชุดยึดม้วนฟิล์มบนและล่าง ให้ม้วนอยู่กึ่งกลางและตรงแนวกับชุดรองรับสินค้า · เลือกหน้ากว้างฟิล์มให้พอดีกับขนาดสินค้า
2. ร้อยฟิล์มผ่านลูกกลิ้งนำฟิล์มตามแนวของเครื่อง ดึงปลายฟิล์มม้วนบนและม้วนล่างมาประกบกันที่แนวมีด แล้วซีลให้ติดกันเป็นม่านฟิล์ม
3. เปิดสวิตช์เครื่องสวมฟิล์ม ทดลองซีล-ตัด 1–2 ครั้ง ตรวจว่ารอยซีลติดแน่นและฟิล์มตัดขาด

ม่านฟิล์มคืออะไร — ฟิล์มม้วนบนและม้วนล่างถูกซีลต่อกันเป็นแผ่นเดียวขวางหน้ามีด เมื่อดันสินค้าผ่าน ฟิล์มจะคลุมรอบสินค้า แล้วมีดซีลปิดด้านหลังและตัดแยก ได้ฟิล์มแบบปลอกที่ปลาย 2 ข้างเปิด และรอยซีลนั้นจะกลายเป็นม่านฟิล์มสำหรับแพ็กถัดไป

ง. เริ่มแพ็กสินค้า Wrapping & Shrinking ตามข้อมูลผู้ผลิต

1. จัดสินค้าเป็นแพ็ก (เช่น ขวดน้ำ 6 / 12 / 24 ขวด) วางบนชุดรองรับสินค้า
2. ดันสินค้าเข้าหาม่านฟิล์ม ฟิล์มจะคลุมรอบสินค้า ดันจนสินค้าผ่านแนวมีด แล้วเครื่องซีลและตัดฟิล์มให้เอง ได้แพ็กที่ห่อฟิล์มแบบปลอก (ปลายเปิด 2 ข้าง)
3. ส่งแพ็กต่อเข้าสายพานอุโมงค์อบ ฟิล์มจะหดรัดสินค้าเมื่อผ่านลมร้อน ปลายทั้ง 2 ข้างหดเป็นรูกลม
4. รับสินค้าที่ปลายอุโมงค์ — แพ็กยังร้อน ให้พักสักครู่ก่อนยกซ้อน คำแนะนำทั่วไป

⚠ ห้ามเอามือเข้าใกล้มีดซีล-ตัดขณะเครื่องทำงาน · ดันสินค้าด้วยการจับที่ตัวสินค้าด้านหลัง ไม่ยื่นนิ้วเข้าแนวมีด คำแนะนำทั่วไป

จ. ทดลองและปรับตั้งก่อนเดินงานจริง Test Run

• ปรับอุณหภูมิห้องบน-ล่าง (ในรุ่นที่ตั้งแยกได้) และความเร็วสายพาน ตามขนาดสินค้าและความหนาฟิล์ม ทดลองจนได้ผลตามต้องการ แล้วจึงเริ่มแพ็กจริง ตามข้อมูลผู้ผลิต
• ทดลองครั้งละ 2–3 แพ็ก ปรับทีละอย่างทีละน้อย และจดค่าอุณหภูมิ/ความเร็วที่ได้ผลดีแยกตามสินค้าและชนิดฟิล์มไว้ใช้ครั้งถัดไป คำแนะนำทั่วไป
• ถ้าฟิล์มย่นหรือหดมากเกินไป ดูวิธีปรับที่หน้า 5

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

หลักการปรับตั้ง How to Adjust

1ความร้อนในอุโมงค์ตั้งที่ตัวควบคุมอุณหภูมิ (บน-ล่าง ในรุ่นที่ตั้งแยกได้) · ร้อนมากขึ้น = ฟิล์มหดมากขึ้น	2ความเร็วสายพานช้าลง = สินค้าอยู่ในอุโมงค์นานขึ้น ได้รับความร้อนมากขึ้น · เร็วขึ้น = ได้รับความร้อนน้อยลง
3มีดซีล-ตัดต้องร้อนพอให้ซีลติดและตัดขาด แต่ไม่ร้อนจนฟิล์มไหม้หรือติดมีด	4ขนาดและความหนาฟิล์มฟิล์มหนา/แพ็กใหญ่ต้องการความร้อนมากขึ้นหรือสายพานช้าลง

✓ วิธีปรับตามข้อมูลผู้ผลิต

• หดแล้วฟิล์มย่นมาก → ลดความเร็วสายพาน หรือเพิ่มความร้อน
• ฟิล์มหดมากเกินไป → ลดความร้อน หรือเพิ่มความเร็วสายพาน
• ทั้งสองกรณีปรับความร้อนไม่เกินระดับ 7 เมื่อใช้ไฟ 380V
• ปรับตามขนาดสินค้าและความหนาฟิล์ม ทดลองจนได้ผลตามต้องการ

ปรับทีละอย่าง ทีละน้อย แล้วทดลองแพ็กใหม่ทุกครั้ง รอให้อุณหภูมิคงที่ก่อนประเมินผล คำแนะนำทั่วไป

ตารางแก้ปัญหาเบื้องต้น Troubleshooting

เคล็ดลับเรื่องฟิล์ม Film Tips

• ใช้ฟิล์มขนาดพอดีกับสินค้า ขอบปลายแพ็กจะเรียบและสวยกว่า ตามข้อมูลผู้ผลิต
• ฟิล์มที่ใช้ได้ PE / POF / PVC / PP (รุ่น 7050A-IC: PE / PVC / POF) · งานแพ็กขวดน้ำหรือกระป๋องเป็นแพ็กนิยมใช้ฟิล์ม PE คำแนะนำทั่วไป
• เปลี่ยนชนิดหรือความหนาฟิล์มทุกครั้ง ต้องทดลองตั้งค่าใหม่ · เก็บม้วนฟิล์มในที่ร่ม ไม่โดนแดดหรือความร้อน คำแนะนำทั่วไป

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

การปิดเครื่องหลังเลิกใช้งาน Shutdown ตามข้อมูลผู้ผลิต

1. หยุดป้อนสินค้า รอให้สินค้าชิ้นสุดท้ายออกจากอุโมงค์จนหมด
2. ปิดสวิตช์ฮีตเตอร์ก่อน
3. ให้มอเตอร์สายพานและพัดลมทำงานต่อ 5–10 นาที เพื่อระบายความร้อนออกจากอุโมงค์
4. ปิดพัดลมและสายพาน แล้วจึงตัดไฟทั้งหมด (สวิตช์หลัก)
5. ปิดเครื่องสวมฟิล์ม ST-6040Q และปล่อยให้มีดซีล-ตัดเย็นลงก่อนทำความสะอาด คำแนะนำทั่วไป

สรุปลำดับเปิด-ปิดเครื่องอบ Quick Reference — พิมพ์ติดไว้ข้างเครื่องได้

การดูแลรักษาประจำ Routine Care คำแนะนำทั่วไป

ก่อนทำความสะอาดหรือตรวจซ่อมทุกครั้ง ต้องปิดเครื่องและตัดไฟหลัก และรอให้อุโมงค์และมีดเย็นลงก่อน

ข้อควรระวังด้านความปลอดภัย Safety

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

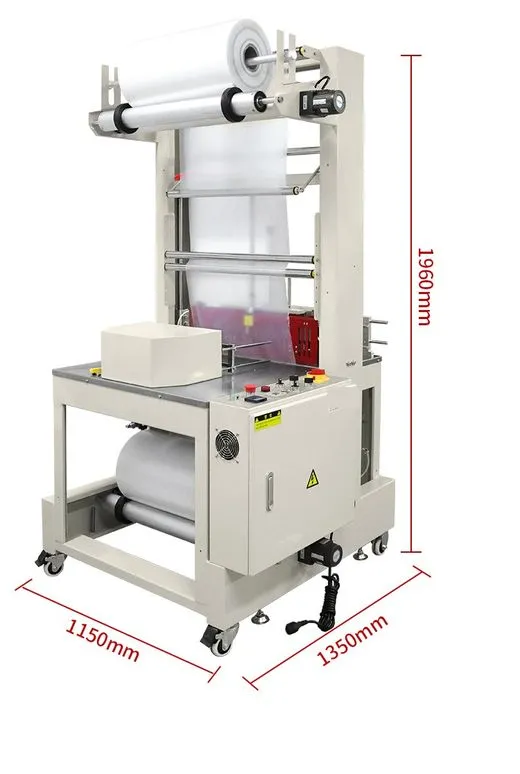

ข้อมูลจำเพาะมาจากข้อมูลของผู้ผลิต อาจเปลี่ยนแปลงได้ตามล็อตการผลิต โดยไม่แจ้งล่วงหน้า ให้ยึดตัวเครื่องและป้ายพิกัดบนเครื่องที่ได้รับจริงเป็นหลัก · “ไม่ระบุ” = ผู้ผลิตไม่ได้ให้ข้อมูล สอบถามเพิ่มเติมได้ที่ฝ่ายขาย · ขนาดเครื่อง ST-6040Q ตามภาพขนาดเครื่อง (1150 × 1350 มม. สูง 1960 มม.)

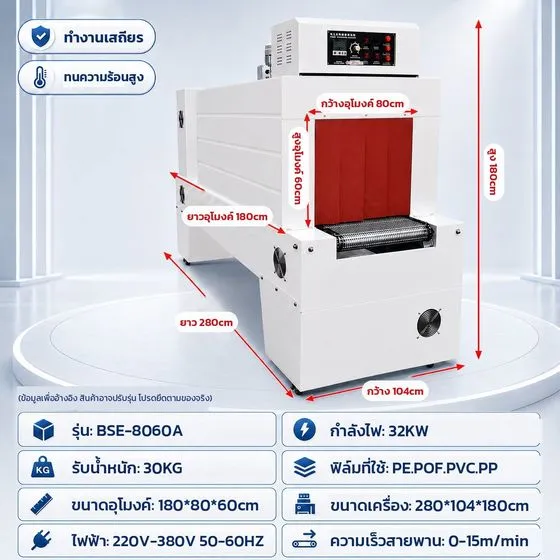

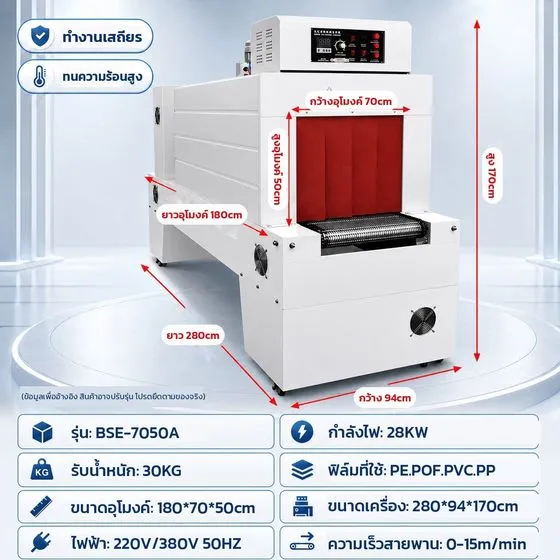

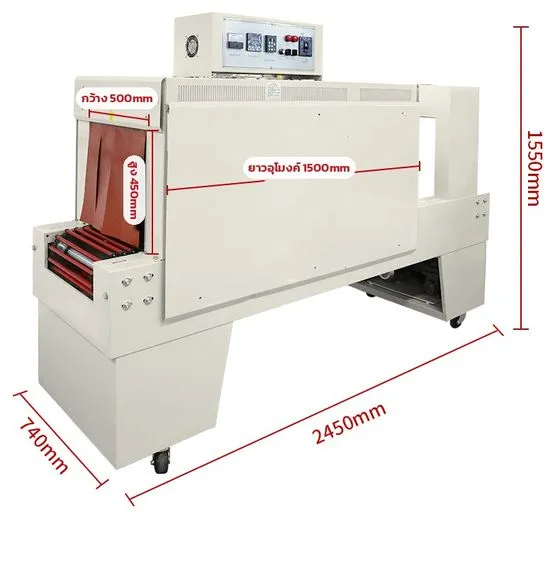

ภาพและข้อมูลแต่ละรุ่น Model Cards
