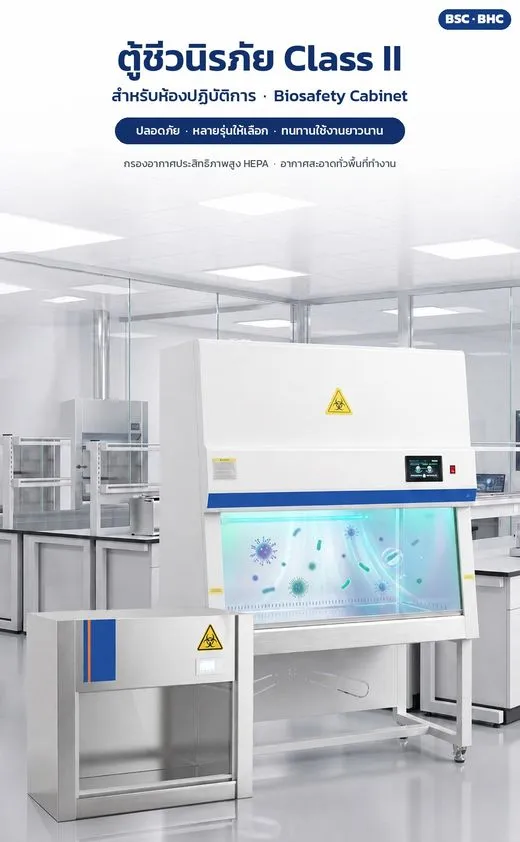

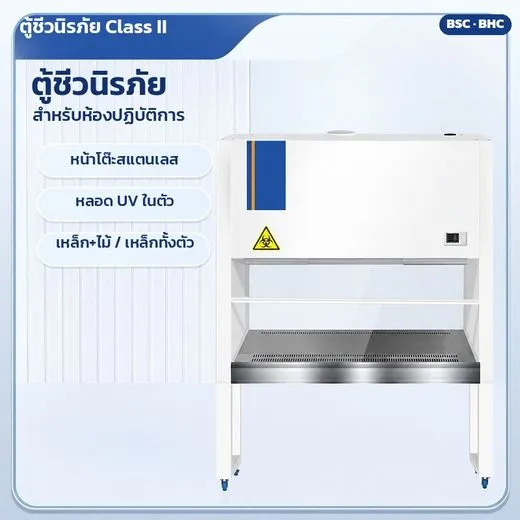

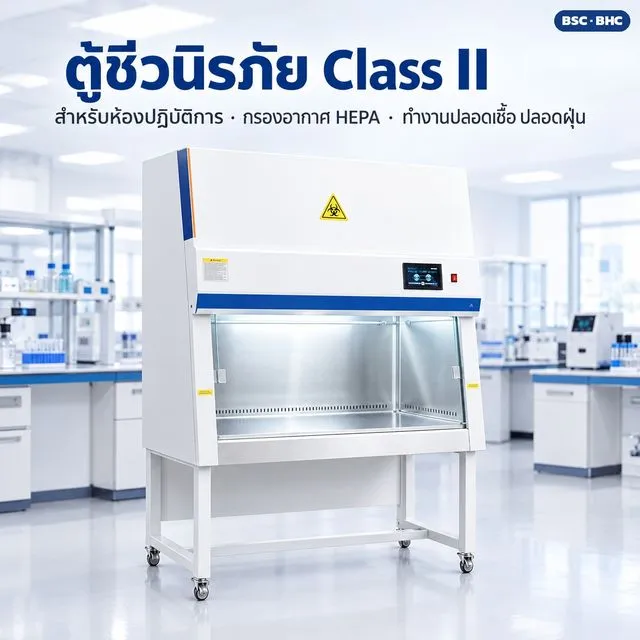

ตู้ชีวนิรภัย Class II (Biological Safety Cabinet) สำหรับห้องปฏิบัติการ ห้องเพาะเลี้ยงเชื้อ และงานที่ต้องการพื้นที่ปลอดเชื้อ ปลอดฝุ่น ลมสะอาดผ่านแผ่นกรอง HEPA ไหลลงแนวดิ่ง ช่องดูดลมหน้าตู้ป้องกันผู้ใช้ โครงสร้างแรงดันลบ เลือกได้แบบ A2 (ลมทิ้ง 30%) และ B2 (ลมทิ้ง 100% ต่อท่อออกนอกห้อง) — ตระกูล BSC เหล็กทั้งตัว จอสัมผัส LCD 7 รุ่น และ BHC ควบคุมด้วยรีโมท 16 รุ่น (รวมรุ่นตั้งโต๊ะ BHC-800) — โปรดอ่านเอกสารฉบับนี้ก่อนใช้งานและเก็บไว้เพื่ออ้างอิง
หมายเหตุสำคัญ — เอกสารฉบับนี้เป็น ข้อมูลสินค้าและคู่มือการใช้งานเบื้องต้นที่ ปัญญาเคมีภัณฑ์ เรียบเรียงขึ้นเอง
จากข้อมูลสินค้าของโรงงานผู้ผลิต (แปลจากภาษาจีน) และหลักการทำงานทั่วไปของตู้ชีวนิรภัย Class II เพื่อความสะดวกของลูกค้า — ไม่ใช่เอกสารจากโรงงานผู้ผลิต
ข้อมูลจำเพาะ อุปกรณ์ที่ให้มา และรายละเอียดปลีกย่อยอาจแตกต่างกันตามรุ่นและล็อตการผลิต ให้ยึดตัวเครื่องจริง เอกสารที่มากับเครื่อง และคำแนะนำจากฝ่ายขายเป็นสำคัญ
ตู้ชีวนิรภัยไม่ใช่เครื่องมือแพทย์ที่ขึ้นทะเบียนในประเทศไทย ผู้ใช้ต้องประเมินความเหมาะสมกับระดับความปลอดภัยทางชีวภาพ (BSL) ของงานตนเอง
ข้อมูลพื้นฐานของสินค้า (Product Overview)
| ชื่อสินค้า | ตู้ชีวนิรภัย Class II A2 / B2 (Biosafety Cabinet, BSC) ตระกูล BSC และ BHC รวม 23 รุ่น |
|---|---|
| หลักการทำงาน | พัดลมดูดอากาศในตู้ผ่านแผ่นกรอง HEPA ลมจ่าย แล้วปล่อยลงเป็นม่านลมสะอาดแนวดิ่งเหนือพื้นที่ทำงาน · อากาศจากห้องถูกดูดเข้าที่ช่องหน้าตู้ลงร่องหน้า (ไม่พัดผ่านตัวอย่างและไม่ย้อนออกหาผู้ใช้) · ลมทิ้งผ่านแผ่นกรอง HEPA ลมทิ้ง ก่อนออกด้านบน — A2 ปล่อยกลับห้อง 30% หมุนเวียน 70% · B2 ปล่อยออกนอกอาคาร 100% ผ่านท่อ |
| ตระกูล BSC | เหล็กทั้งตัว · จอสัมผัส LCD แสดงความเร็วลม แสงสว่าง หลอด UV อุณหภูมิ · กระจกเลื่อนขึ้น-ลงไฟฟ้า · อินเตอร์ล็อก UV กับไฟส่องสว่าง · แจ้งเตือนเมื่อเปิดกระจกเกินกำหนด · 7 รุ่น: BSC-850 (รุ่นใช้งานทั่วไป) / 1000 / 1300 / 1600 แบบ A2 และ 1000 / 1300 / 1600 แบบ B2 |
| ตระกูล BHC | ควบคุมด้วยแผงปุ่ม + รีโมทไร้สาย · หลอด UV + ไฟส่องสว่างในตัว · 16 รุ่น: โครงเหล็ก+ไม้ (BHC-1000/1300/1600 W) และเหล็กทั้งตัว (BHC-800 ตั้งโต๊ะ, 900, 1000, 1300, 1600) ทุกขนาดมีทั้ง A2 และ B2 · แถมท่อระบายลม 1 เส้น |
| ระดับความสะอาด | BSC: ISO 5 (Class 100) แผ่นกรอง HEPA ≥99.995% @0.3 μm (BSC-850 ≥99.99%) · BHC: Class 100 @ ≥0.5 μm (US Fed. Std. 209E) แผ่นกรอง HEPA ≥99.995% @0.3 μm |
| วัสดุ / ไฟฟ้า | พื้นที่ทำงานสแตนเลส 304 · ตัวตู้เหล็กพ่นสี หรือโครงเหล็กประกอบไม้ (BHC-W) · กระจกนิรภัย · ปลั๊กไฟกันน้ำในตู้ (รุ่นตั้งพื้น) · AC 220V 50Hz กำลังไฟสูงสุด 0.6–1.5 KW (ตารางหน้า 3–4) |
| เหมาะสำหรับ | ห้องปฏิบัติการจุลชีววิทยา / เพาะเลี้ยงเซลล์ / เตรียมตัวอย่าง PCR / ห้องเตรียมยาและวัตถุดิบเครื่องสำอาง / ห้องควบคุมคุณภาพ (QC) โรงงานอาหาร-เครื่องสำอาง / สถานศึกษาและศูนย์วิจัย |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2

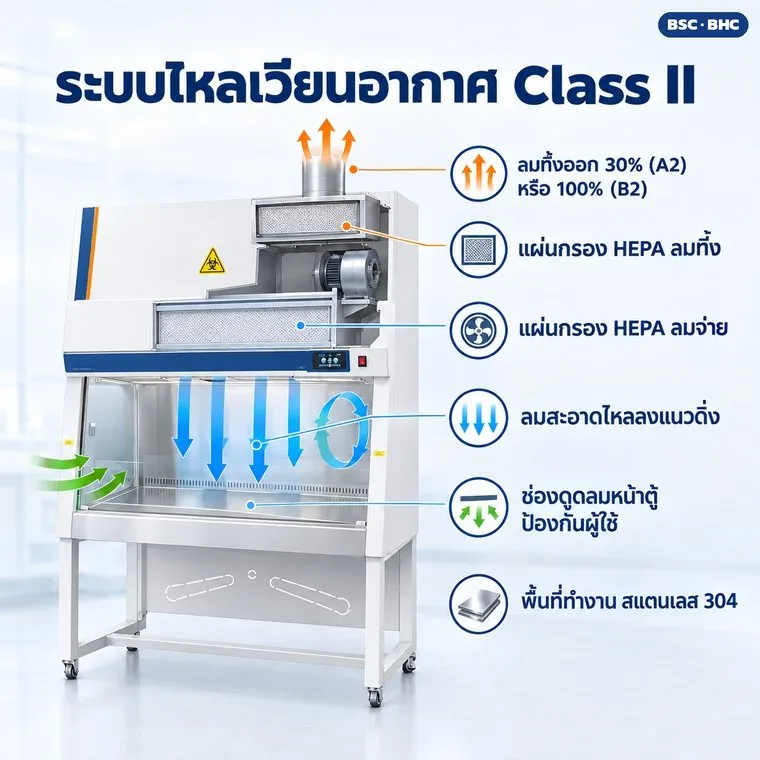

1. ประเภท A2 กับ B2 และหลักการไหลเวียนอากาศ (Airflow Principle)
| หัวข้อ | Class II A2 (IIA2 / IIA2Q) | Class II B2 (IIB2 / IIB2Q) |
|---|---|---|
| ลมทิ้ง | ออก 30% ผ่าน HEPA (ปล่อยกลับห้องหรือต่อท่อแบบ thimble ก็ได้) · หมุนเวียนในตู้ 70% | ออก 100% ผ่าน HEPA — ต้องต่อท่อระบายออกนอกห้องและมีพัดลมระบายภายนอก |
| การติดตั้ง | วางในห้องได้เลย ไม่ต้องเจาะผนัง (รุ่น BSC A2 ระบุ "ไม่ต้องต่อท่อระบาย") | ต้องมีช่องเดินท่อ Ø250 มม. ออกนอกอาคาร · โรงงานแถมท่ออ่อน Ø250 มม. ยาว 4 ม. 1 เส้น พัดลมระบาย 1 ตัว สายรัด 2 เส้น |
| เหมาะกับ | งานจุลชีววิทยาทั่วไป เพาะเลี้ยงเซลล์ เตรียมตัวอย่าง ที่ไม่มีไอสารเคมีระเหย/กัมมันตรังสี | งานที่มีไอสารเคมีระเหย กลิ่น หรือสารพิษปริมาณน้อยร่วมกับเชื้อ (HEPA ไม่กรองไอสารเคมี จึงต้องทิ้งออกนอกอาคารทั้งหมด) |
| ค่าไฟ / เสียง | ต่ำกว่า (ลมหมุนเวียน) · ไม่ดึงอากาศปรับอากาศออกจากห้องมาก | ดึงอากาศออกจากห้องตลอดเวลา ห้องต้องมีอากาศเติมพอ · เสียงพัดลมภายนอกเพิ่ม |
| รหัสรุ่น | BSC-…IIA2Q · BHC-…IIA2 (W) | BSC-…IIB2Q · BHC-…IIB2 (W) |
ค่าความเร็วลม: BSC ลมลง 0.33 m/s ลมดูดเข้า 0.53 m/s (BSC-850 ลมลง 0.25–0.45 m/s ปรับได้) · BHC ลมเฉลี่ย 0.26–0.38 m/s ลมดูดหน้าตู้ 0.35 m/s (ตามตารางโรงงาน)

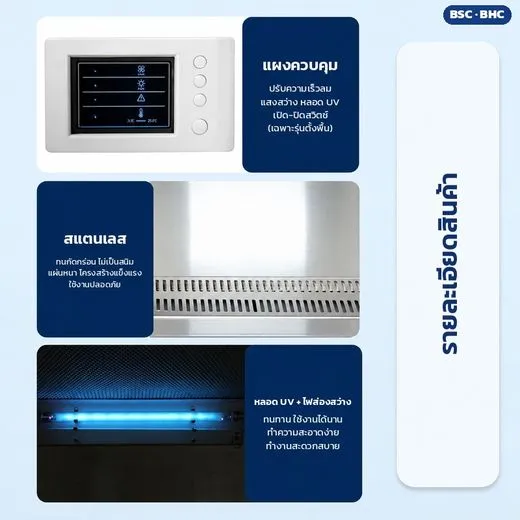

2. ส่วนประกอบและอุปกรณ์ควบคุม (Parts & Controls)
| ① แผ่นกรอง HEPA ลมจ่าย (BSC-1000: 980×460×70 มม. · 1300: 1280×460×70 · 1600: 1580×460×70) — อยู่เหนือพื้นที่ทำงาน จ่ายลมสะอาดลงแนวดิ่ง |
| ② แผ่นกรอง HEPA ลมทิ้ง (BSC-1000: 650×395×90 · 1300: 900×395×90 · 1600: 1250×350×90 มม.) — กรองลมก่อนทิ้งออกช่องด้านบน (ทิศทางลมออกด้านบนทุกรุ่น) |

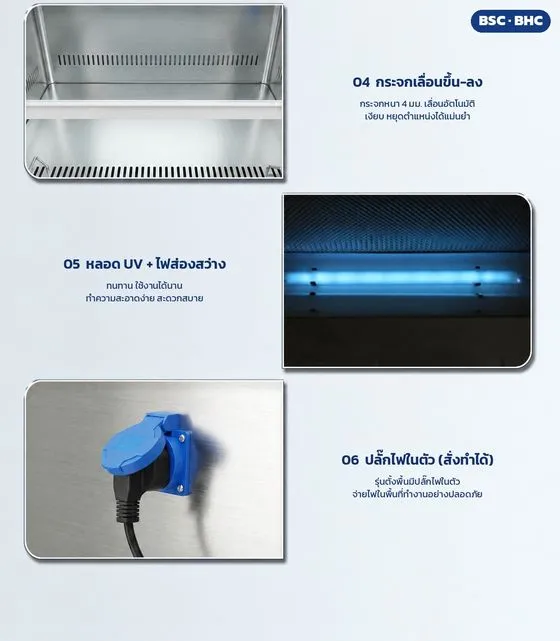

| ③ กระจกหน้าเลื่อนขึ้น-ลง กระจกนิรภัยหนา 4 มม. (BHC) เลื่อนอัตโนมัติ เงียบ หยุดตำแหน่งได้ · BSC มีสัญญาณเตือนเมื่อเปิดสูงเกินกำหนด |
| ④ พื้นที่ทำงานสแตนเลส 304 พร้อมร่องดูดลมหน้า-หลัง ถอดล้างได้ · ปลั๊กไฟกันน้ำในพื้นที่ทำงาน (รุ่นตั้งพื้น) สำหรับอุปกรณ์ขนาดเล็ก |
| ⑤ หลอดไฟส่องสว่าง + หลอด UV (BSC-850: T8×1 / 30W×1 · 1000: T8×2 / 20W×1 · 1300: T8×2 / 30W×1 · 1600: T8×2 / 40W×1 · BHC-800/900: 20W/20W · BHC-1000 ขึ้นไป: 30W/30W) ความสว่าง BSC ≥900 LX · BHC ≥300 LX |

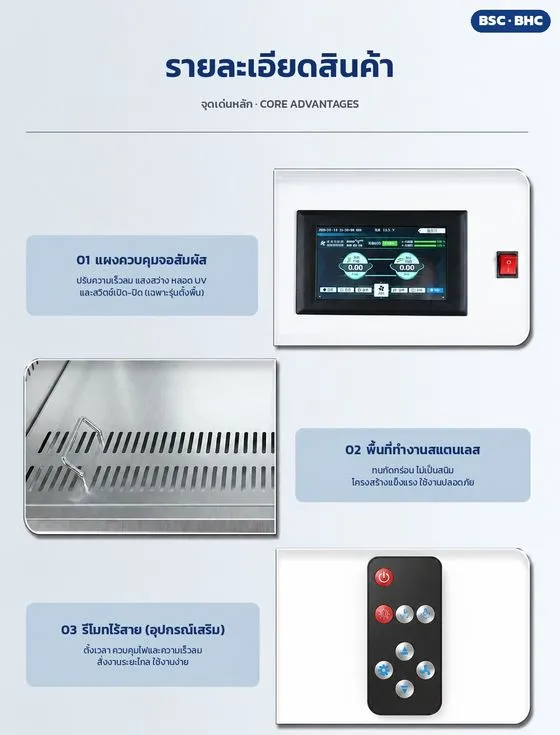

| ⑥ แผงควบคุม — BSC: จอสัมผัส LCD + สวิตช์หลัก แสดงความเร็วลมลง/ลมดูด สถานะไฟ UV พัดลม อุณหภูมิ · BHC: ปุ่มกด + รีโมทไร้สาย (ตั้งเวลา ไฟ ความเร็วลม) |
| ⑦ ขาตั้ง + ล้อพร้อมขาปรับระดับ (รุ่นตั้งพื้น) · BHC-800 เป็นรุ่นตั้งโต๊ะ ไม่มีขาตั้ง ต้องวางบนโต๊ะที่รับน้ำหนักได้ |
ข้อความบนจอสัมผัส/แผงควบคุมของเครื่องจริงเป็นภาษาจีน (สั่งเมนูภาษาอังกฤษได้เป็นตัวเลือกเสริม) — ภาพหน้าจอในเอกสารเป็นภาพจากโรงงาน
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
3. รุ่นและข้อมูลจำเพาะ — ตระกูล BSC เหล็กทั้งตัว จอสัมผัส (7 รุ่น)
ทุกรุ่น: ระดับความสะอาด ISO 5 (Class 100) · เสียง ≤65 dB · แรงสั่นสะเทือน ≤5 μm · ความสว่าง ≥900 LX · ไฟฟ้า AC 220V/50Hz · ทิศทางลมออกด้านบน · การป้องกันผู้ใช้: เครื่องเก็บตัวอย่างแบบกระแทก CFU ≤10 / แบบช่องแคบ CFU ≤5 · การป้องกันตัวอย่าง CFU ≤5 · การปนเปื้อนข้าม CFU ≤2 · ความเร็วลมลง 0.33 m/s ลมดูดเข้า 0.53 m/s (BSC-850: 0.25–0.45 ปรับได้ / 0.45–0.53 m/s)
A2 = ไม่ต้องต่อท่อระบาย ใช้งานในห้องได้ · B2 = มาตรฐานแถม ท่ออ่อน Ø250 มม. ยาว 4 ม. 1 เส้น + พัดลมระบายลมทิ้ง 1 ตัว + สายรัด 2 เส้น
| รหัสสินค้า | รหัสรุ่น | แบบ | ผู้ใช้ | ขนาดภายนอก ก×ล×ส (มม.) | พื้นที่ทำงาน (มม.) | น้ำหนัก | กำลังไฟ สูงสุด | HEPA @0.3 μm | หลอดไฟ / หลอด UV | แผ่นกรองลมจ่าย / ลมทิ้ง (มม.×จำนวน) |
|---|---|---|---|---|---|---|---|---|---|---|

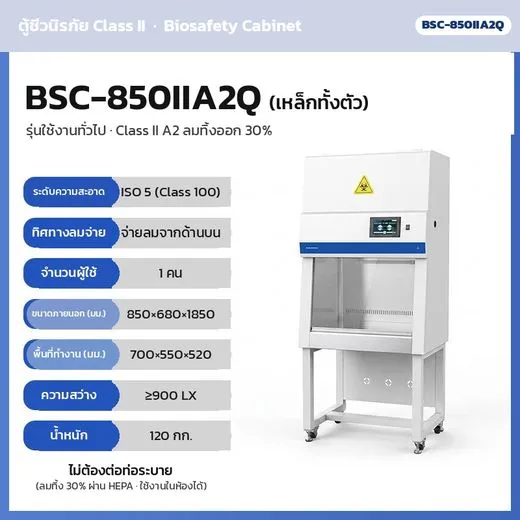

| 33282 | BSC-850IIA2Q | A2 · ลมทิ้ง 30% | 1 คน | 850×680×1850 | 700×550×520 | 120 กก. | 1 KW | ≥99.99% | T8×1 / 30W×1 | – – |
| 33283 | BSC-1000IIA2Q | A2 · ลมทิ้ง 30% | 1 คน | 1170×760×2150 | 1000×600×630 | 246 กก. | 1 KW | ≥99.995% | T8×2 / 20W×1 | 980×460×70×1 650×395×90×1 |
| 33284 | BSC-1300IIA2Q | A2 · ลมทิ้ง 30% | 1-2 คน | 1470×760×2150 | 1300×600×630 | 280 กก. | 1 KW | ≥99.995% | T8×2 / 30W×1 | 1280×460×70×1 900×395×90×1 |
| 33285 | BSC-1600IIA2Q | A2 · ลมทิ้ง 30% | 1-2 คน | 1770×760×2150 | 1300×600×630 | 350 กก. | 1.5 KW | ≥99.995% | T8×2 / 40W×1 | 1580×460×70×1 1250×350×90×1 |
| 33286 | BSC-1000IIB2Q | B2 · ลมทิ้ง 100% | 1 คน | 1170×760×2150 | 1000×600×630 | 246 กก. | 1 KW | ≥99.995% | T8×2 / 20W×1 | 980×460×70×1 650×395×90×1 |
| 33287 | BSC-1300IIB2Q | B2 · ลมทิ้ง 100% | 1-2 คน | 1470×760×2150 | 1300×600×630 | 280 กก. | 1 KW | ≥99.995% | T8×2 / 30W×1 | 1280×460×70×1 900×395×90×1 |
| 33288 | BSC-1600IIB2Q | B2 · ลมทิ้ง 100% | 1-2 คน | 1770×760×2150 | 1300×600×630 | 350 กก. | 1.5 KW | ≥99.995% | T8×2 / 40W×1 | 1580×460×70×1 1250×350×90×1 |
⚠ ตารางโรงงานระบุพื้นที่ทำงานของรุ่น 1600 เป็น 1300×600×630 มม. เท่ารุ่น 1300 (ถอดตามต้นฉบับ) — โปรดยืนยันกับฝ่ายขายก่อนสั่ง · รุ่น 1300 และ 1600 ระบุผู้ใช้ "1–2 คน" ในการ์ดโรงงาน (ชื่อรุ่นเรียก 2 คน / 3 คน ตามความกว้าง)
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2

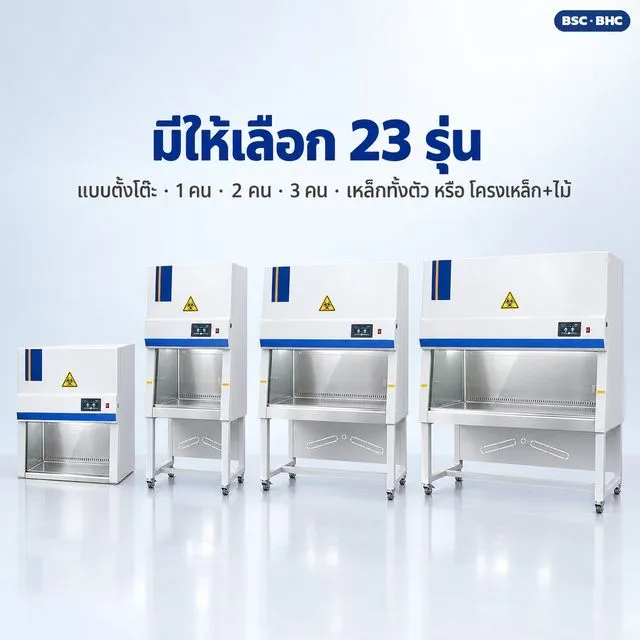

3. (ต่อ) รุ่นและข้อมูลจำเพาะ — ตระกูล BHC ควบคุมด้วยรีโมท (16 รุ่น)
ทุกรุ่น: ระดับความสะอาด Class 100 @ ≥0.5 μm (US Fed. Std. 209E) · HEPA ≥99.995% @0.3 μm · ความเร็วลมเฉลี่ย ด้านในประตู 0.38 / กลาง 0.26 / ด้านในสุด 0.27 (±0.025) m/s · ลมดูดหน้าตู้ 0.35±0.025 m/s · เสียง ≤62 dB(A) · แรงสั่นสะเทือน ≤5 μm · ความสว่าง ≥300 LX · ไฟฟ้า AC 1 เฟส 220V/50Hz · ทดสอบความแน่นอากาศที่แรงดัน 500 Pa · โครงสร้างแรงดันลบ · แถมท่อระบายลม 1 เส้น · ขนาดในตารางเป็นขนาดจากการ์ดสินค้า (วัดด้วยมือ อาจคลาดเคลื่อนเล็กน้อย)
| รหัสสินค้า | รหัสรุ่น | โครงสร้าง | แบบ · ลมทิ้ง | ผู้ใช้ | ขนาดภายใน ก×ล×ส (มม.) | ขนาดภายนอก ก×ล×ส (มม.) | กำลังไฟ สูงสุด | น้ำหนัก | แผ่นกรอง HEPA (มม.×จำนวน) |
|---|---|---|---|---|---|---|---|---|---|

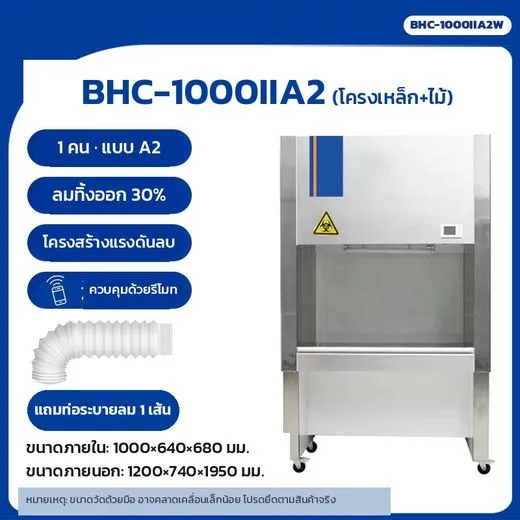

| 33289 | BHC-1000IIA2W | โครงเหล็ก+ไม้ | A2 · 30% | 1 คน | 1000×640×680 | 1200×740×1950 | 0.8 KW | 120 กก. | 995×595×35×1 |
| 33290 | BHC-1000IIB2W | โครงเหล็ก+ไม้ | B2 · 100% | 1 คน | 1000×640×680 | 1200×740×1950 | 0.8 KW | 120 กก. | 995×595×35×1 |
| 33291 | BHC-1300IIA2W | โครงเหล็ก+ไม้ | A2 · 30% | 2 คน | 1300×640×680 | 1500×740×1950 | 1.2 KW | 150 กก. | 1335×595×35×1 |
| 33292 | BHC-1300IIB2W | โครงเหล็ก+ไม้ | B2 · 100% | 2 คน | 1300×640×680 | 1500×740×1950 | 1.2 KW | 150 กก. | 1335×595×35×1 |
| 33293 | BHC-1600IIA2W | โครงเหล็ก+ไม้ | A2 · 30% | 3 คน | 1600×580×680 | 1800×740×1950 | 1.5 KW | 300 กก. | 1595×600×38×1 |
| 33294 | BHC-1600IIB2W | โครงเหล็ก+ไม้ | B2 · 100% | 3 คน | 1600×580×680 | 1800×740×1950 | 1.5 KW | 300 กก. | 1595×600×38×1 |

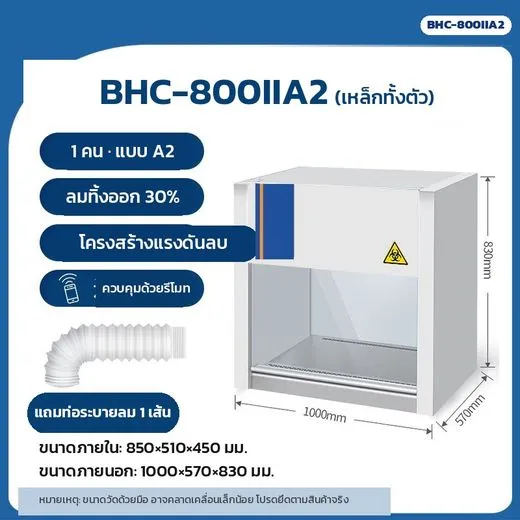

| 33295 | BHC-800IIA2 | เหล็กทั้งตัว · ตั้งโต๊ะ | A2 · 30% | 1 คน | 850×510×450 | 1000×570×830 | 0.6 / 0.9 KW | – | 995×600×38×1 1295×600×38×1 |
| 33296 | BHC-800IIB2 | เหล็กทั้งตัว · ตั้งโต๊ะ | B2 · 100% | 1 คน | 850×510×450 | 1000×570×830 | 0.6 / 0.9 KW | – | 995×600×38×1 1295×600×38×1 |

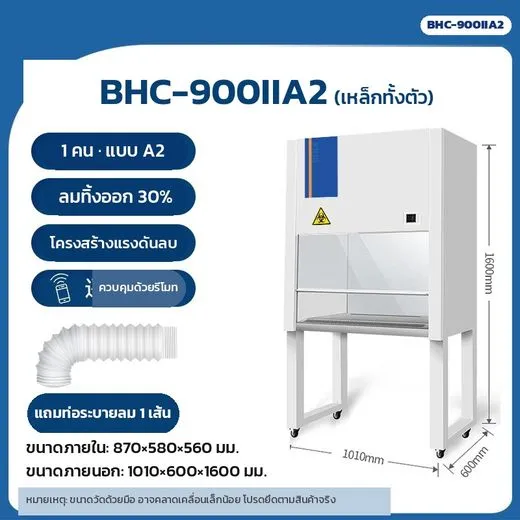

| 33297 | BHC-900IIA2 | เหล็กทั้งตัว | A2 · 30% | 1 คน | 870×580×560 | 1010×600×1600 | 0.6 KW | 80 กก. | 845×460×35×1 |
| 33298 | BHC-900IIB2 | เหล็กทั้งตัว | B2 · 100% | 1 คน | 870×580×560 | 1010×600×1600 | 0.6 KW | 80 กก. | 845×460×35×1 |
| 33299 | BHC-1000IIA2 | เหล็กทั้งตัว | A2 · 30% | 1 คน | 1000×580×680 | 1200×680×1950 | 0.8 KW | 120 กก. | 995×595×35×1 |
| 33300 | BHC-1000IIB2 | เหล็กทั้งตัว | B2 · 100% | 1 คน | 1000×580×680 | 1200×680×1950 | 0.8 KW | 120 กก. | 995×595×35×1 |
| 33301 | BHC-1300IIA2 | เหล็กทั้งตัว | A2 · 30% | 2 คน | 1300×580×680 | 1500×680×1950 | 1.2 KW | 150 กก. | 1335×595×35×1 |
| 33302 | BHC-1300IIB2 | เหล็กทั้งตัว | B2 · 100% | 2 คน | 1300×580×680 | 1500×680×1950 | 1.2 KW | 150 กก. | 1335×595×35×1 |
| 33303 | BHC-1600IIA2 | เหล็กทั้งตัว | A2 · 30% | 3 คน | 1600×580×680 | 1800×680×1950 | 1.5 KW | 300 กก. | 1595×600×38×1 |
| 33304 | BHC-1600IIB2 | เหล็กทั้งตัว | B2 · 100% | 3 คน | 1600×580×680 | 1800×680×1950 | 1.5 KW | 300 กก. | 1595×600×38×1 |
⚠ ตารางสเปกโรงงาน (หน้ารายละเอียด) ระบุขนาดภายนอกรุ่นตั้งพื้นเป็น 1010×600×1600 / 1150×680×1950 / 1450×680×1950 / 1800×780×1950 มม. และพื้นที่ทำงาน 870×560×560 / 1000×600×680 / 1300×600×680 / 1600×700×680 มม. ซึ่งต่างจากการ์ดสินค้าเล็กน้อย · BHC-800 กำลังไฟ 0.6 KW (A2) / 0.9 KW (B2) แผ่นกรอง 995×600×38 (A2) / 1295×600×38 (B2) น้ำหนักไม่ระบุ · รุ่นโครงเหล็ก+ไม้ (W) ใช้สเปกร่วมตามขนาดเดียวกัน · หลอดไฟ/หลอด UV: BHC-800 และ 900 = 20W×1 / 20W×1 (BHC-800 B2 = 30W×1 / 30W×1) · BHC-1000 ขึ้นไป = 30W×1 / 30W×1 · BHC-900 มีเฉพาะเหล็กทั้งตัว · ปลั๊กไฟในตัวมีเฉพาะรุ่นตั้งพื้น
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2

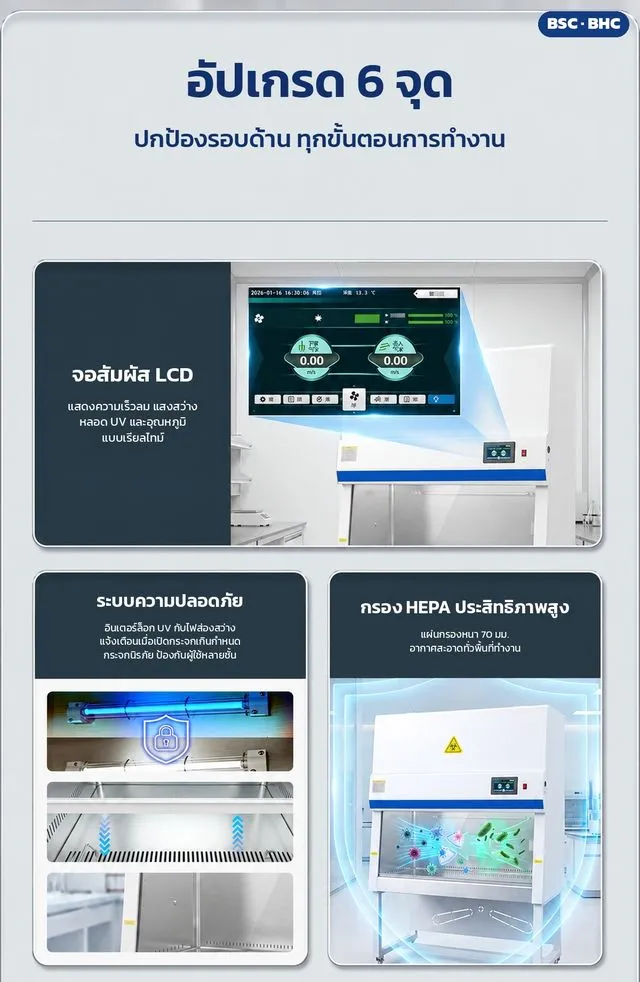

จุดเด่นของสินค้า (Key Features)
| 🌀 ลมสะอาดแนวดิ่ง + ช่องดูดหน้าตู้ ป้องกัน 3 ทาง: ผู้ใช้ ตัวอย่าง และสิ่งแวดล้อม โครงสร้างแรงดันลบ ลมปนเปื้อนไม่รั่วออกนอกตู้ | 🧪 เลือกได้ทั้ง A2 และ B2 A2 ใช้ในห้องได้เลย ไม่ต้องเจาะผนัง · B2 ระบายทิ้ง 100% เหมาะกับงานที่มีไอสารเคมี/กลิ่น (แถมท่ออ่อน Ø250 มม. 4 ม. + พัดลมระบาย) |

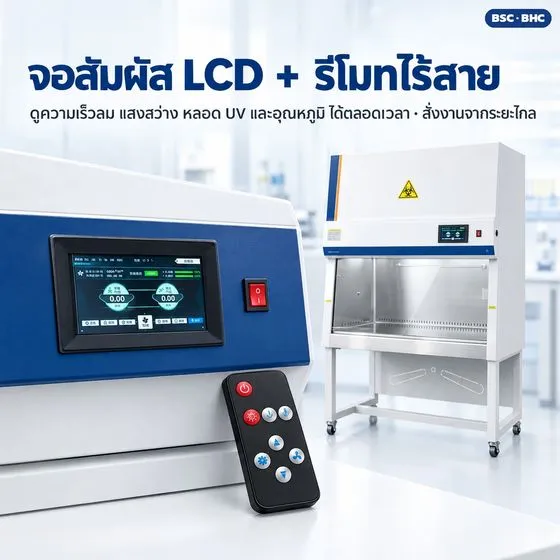

| 📟 จอสัมผัส LCD (BSC) / รีโมทไร้สาย (BHC) ดูความเร็วลม แสงสว่าง UV อุณหภูมิ แบบเรียลไทม์ · ตั้งเวลา สั่งงานระยะไกล | 🔒 ระบบความปลอดภัย อินเตอร์ล็อกหลอด UV กับไฟส่องสว่าง (UV ไม่ติดขณะทำงาน) · แจ้งเตือนเมื่อเปิดกระจกเกินกำหนด · กระจกนิรภัยเลื่อนขึ้น-ลง |
| 🔩 พื้นที่ทำงานสแตนเลส 304 ทนกัดกร่อน ไม่เป็นสนิม เช็ดล้างน้ำยาฆ่าเชื้อได้ทุกวัน · ปลั๊กไฟกันน้ำในตู้ (รุ่นตั้งพื้น) | 📐 23 รุ่น 1 – 3 คน ตั้งแต่รุ่นตั้งโต๊ะ BHC-800 (กว้าง 1 ม.) ถึงรุ่น 3 คน กว้าง 1.8 ม. · สั่งทำได้: ประตูไฟฟ้า สวิตช์เท้าเหยียบ เมนูอังกฤษ ปลั๊ก US ปรับขนาด |
4. การเลือกรุ่นให้เหมาะกับงาน (How to Choose)
- เลือก A2 หรือ B2 ก่อน — งานเชื้อทั่วไปที่ไม่มีไอสารเคมีระเหย เลือก A2 (ติดตั้งง่าย ไม่ต้องเจาะผนัง ค่าไฟต่ำกว่า) · งานที่มีไอสารเคมี/กลิ่น/ตัวทำละลายร่วมด้วย เลือก B2 และเตรียมช่องเดินท่อ Ø250 มม. ออกนอกอาคาร
- จำนวนผู้ใช้และความกว้าง — 1 คน: BSC-850 / 1000, BHC-800 (ตั้งโต๊ะ) / 900 / 1000 · 2 คน: รุ่น 1300 · 3 คน หรือวางอุปกรณ์ในตู้หลายชิ้น (เครื่องหมุนเหวี่ยงเล็ก กล้อง ตู้บ่มขนาดเล็ก): รุ่น 1600
- เลือกตระกูล — ต้องการจอสัมผัสแสดงค่าความเร็วลม/อุณหภูมิ ระบบเตือนกระจก และมาตรฐาน ISO 5 ระบุชัด → BSC · ต้องการราคาประหยัด ควบคุมด้วยรีโมท → BHC (เหล็กทั้งตัวทนกว่า / โครงเหล็ก+ไม้ราคาต่ำสุด เหมาะห้องแห้ง ไม่ล้างน้ำแรง)
- วัดหน้างานก่อนสั่ง — ความสูงตู้รุ่นตั้งพื้น 1,850–2,150 มม. + เผื่อช่องลมออกด้านบน อย่างน้อย 30 ซม. ถึงเพดาน · ประตู/ลิฟต์/ทางเดินต้องกว้างกว่าความลึกตู้ (680–760 มม.) และรับน้ำหนัก 120–350 กก. · BHC-800 ต้องมีโต๊ะแข็งแรงรับน้ำหนักและสูงพอดีมือ
- ระบบไฟ — ปลั๊กแยกวงจร 220V เบรกเกอร์ 10–16A ต่อสายดิน (กำลังไฟสูงสุด 0.6–1.5 KW) · ห้องที่ไฟดับบ่อยควรมี UPS สำหรับพัดลมและจอ
- ตัวเลือกเสริม — เมนูภาษาอังกฤษ ปลั๊ก US สวิตช์เท้า ประตูไฟฟ้า ต้องแจ้งตอนสั่งผลิต ไม่สามารถเพิ่มภายหลังได้ทุกกรณี
5. การติดตั้ง (Installation)
- ตำแหน่ง — วางในห้องที่อากาศนิ่ง ห่างจากประตู ทางเดินพลุกพล่าน หน้าต่างเปิด ช่องลมแอร์ และพัดลม อย่างน้อย 1–1.5 ม. เพราะลมปะทะหน้าตู้จะรบกวนม่านลมและทำให้เชื้อรั่วออก · ไม่วางชนผนังด้านหลัง/ด้านข้างชิดเกินไป เว้นช่องบำรุงรักษาและช่องลมออกด้านบน ≥30 ซม.
- ปรับระดับ — ล็อกล้อทั้ง 4 แล้วหมุนขาปรับระดับให้ตู้ตั้งฉาก พื้นที่ทำงานได้ระดับน้ำ (ใช้ระดับน้ำวัด) ตู้เอียงทำให้กระจกเลื่อนติดและลมไม่สม่ำเสมอ
- ไฟฟ้า — เสียบปลั๊กเข้าเต้ารับที่มีสายดิน วงจรแยก ไม่ใช้ปลั๊กพ่วง · ตรวจแรงดัน 220V 50Hz
- รุ่น B2 — ต่อท่ออ่อน Ø250 มม. จากช่องลมออกด้านบนไปยังพัดลมระบายภายนอกและปล่อยออกนอกอาคารเหนือหลังคา/ห่างช่องรับอากาศ รัดสายรัดให้แน่นทุกจุด ห้ามหักงอท่อ · พัดลมระบายควรเปิดพร้อมตู้ (ต่ออินเตอร์ล็อกหรือสวิตช์ร่วม) · ห้องต้องมีอากาศเติมทดแทน
- ทดสอบก่อนใช้จริง — เปิดพัดลมอย่างน้อย 10–15 นาที ตรวจค่าความเร็วลมบนจอ (BSC) ว่าอยู่ในช่วง 0.33 / 0.53 m/s · ทดสอบกระจกเลื่อนขึ้น-ลง สัญญาณเตือน ไฟส่องสว่าง หลอด UV และปลั๊กในตู้ · แนะนำให้หน่วยงานรับรอง (certifier) ทดสอบสมรรถนะตู้ตามมาตรฐานก่อนใช้กับเชื้อจริงและทุก 12 เดือน
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
6. ขั้นตอนการใช้งานประจำวัน (Daily Operation)
- ก่อนเริ่ม — ปิดหลอด UV (ถ้าเปิดค้างไว้) เปิดไฟส่องสว่างและพัดลม เลื่อนกระจกขึ้นถึงตำแหน่งทำงาน (สัญญาณเตือนของ BSC จะดังถ้าเปิดสูงเกินกำหนด) รอให้ลมนิ่ง อย่างน้อย 5–10 นาที เพื่อไล่อากาศในตู้ให้สะอาดก่อนวางของ
- เช็ดพื้นที่ทำงาน ด้วยแอลกอฮอล์ 70% หรือน้ำยาฆ่าเชื้อที่เหมาะสม (หลีกเลี่ยงคลอรีนเข้มข้นบนสแตนเลส ถ้าจำเป็นให้เช็ดตามด้วยน้ำสะอาด)
- จัดวางของ — นำเฉพาะของที่ต้องใช้เข้าตู้ เช็ดฆ่าเชื้อภายนอกก่อน วางลึกเข้าไปจากขอบหน้าอย่างน้อย 10 ซม. ห้ามวางของทับร่องดูดลมหน้า-หลัง แยกโซนสะอาด/สกปรกจากซ้ายไปขวา ไม่วางของกีดขวางจนเต็มตู้
- การเคลื่อนไหวมือ — ยื่นแขนเข้า-ออกช้า ๆ ในแนวตั้งฉากกับช่องหน้าตู้ หลีกเลี่ยงการกวาดแขนเร็วหรือเดินผ่านหน้าตู้ระหว่างทำงาน ทำงานตรงกลางพื้นที่ทำงาน
- ระหว่างทำงาน — สังเกตค่าความเร็วลม/ไฟเตือนบนจอ ถ้ามีเสียงเตือนให้หยุดงาน ปิดภาชนะ แล้วตรวจสาเหตุ (กระจกสูงเกิน ร่องลมถูกบัง แผ่นกรองอุดตัน)
- เสร็จงาน — ปิดภาชนะทุกชิ้น เช็ดฆ่าเชื้อภายนอกก่อนนำออก ทิ้งขยะติดเชื้อในถุงที่เตรียมไว้ในตู้ เช็ดพื้นที่ทำงาน ผนัง และกระจกด้านในด้วยน้ำยาฆ่าเชื้อ
- ปล่อยพัดลมทำงานต่อ 5–10 นาที เพื่อไล่ละอองที่ค้างในตู้ แล้วเลื่อนกระจกลงปิด ปิดไฟส่องสว่าง
- เปิดหลอด UV ตามเวลาที่กำหนด (เช่น 15–30 นาที) เฉพาะเมื่อกระจกปิดและไม่มีคนอยู่หน้าตู้ — ระบบอินเตอร์ล็อกจะไม่ให้ UV ติดพร้อมไฟส่องสว่าง · หลอด UV ไม่ทดแทนการเช็ดฆ่าเชื้อ
7. ข้อควรระวังด้านความปลอดภัย (Safety Precautions)
⚠ อ่านก่อนใช้งานทุกครั้ง
• ตู้ชีวนิรภัย Class II ไม่ใช่ตู้ดูดควัน (fume hood) — ห้ามใช้กับสารเคมีระเหยไวไฟ กรดเข้มข้น หรือกัมมันตรังสีปริมาณมาก รุ่น A2 หมุนเวียนลม 70% ไอสารเคมีจะสะสมในตู้ · งานที่มีไอสารเคมีให้ใช้ B2 ที่ต่อท่อออกนอกอาคารเท่านั้น
• ห้ามใช้ตะเกียงแอลกอฮอล์/เปลวไฟในตู้ ความร้อนรบกวนม่านลมและอาจทำให้แผ่นกรอง HEPA เสียหาย ใช้เครื่องเผาลวดไฟฟ้าหรือลูปใช้แล้วทิ้งแทน
• ห้ามมองหลอด UV โดยตรงและห้ามเปิด UV ขณะมีคนทำงานหน้าตู้ — แสง UV ทำลายผิวหนังและดวงตา
• ห้ามปิดพัดลมขณะกระจกเปิดและมีตัวอย่างอยู่ในตู้ · ไฟดับให้ปิดภาชนะทันที เลื่อนกระจกลง และรอให้ไฟกลับมาก่อนทำงานต่อ
• สวมเสื้อกาวน์แขนยาว ถุงมือ และอุปกรณ์ป้องกันตามระดับความปลอดภัยของงาน · ตู้ป้องกันละอองลอย ไม่ป้องกันการหกใส่มือ
• หากมีของหกในตู้ ให้พัดลมทำงานต่อ ปิดคลุมด้วยกระดาษซับชุบน้ำยาฆ่าเชื้อ ทิ้งไว้ตามเวลาสัมผัส แล้วเช็ดทำความสะอาด — ห้ามปิดพัดลม
• ตัวตู้ 120–350 กก. การเคลื่อนย้ายต้องใช้คน ≥2–4 คนหรืออุปกรณ์ยก ปลดล็อกล้อทีละข้าง ห้ามดันที่กระจก · เปลี่ยนแผ่นกรอง HEPA ต้องฆ่าเชื้อตู้ก่อนและทำโดยช่างที่ผ่านการอบรม
• ตู้ชีวนิรภัย Class II ไม่ใช่ตู้ดูดควัน (fume hood) — ห้ามใช้กับสารเคมีระเหยไวไฟ กรดเข้มข้น หรือกัมมันตรังสีปริมาณมาก รุ่น A2 หมุนเวียนลม 70% ไอสารเคมีจะสะสมในตู้ · งานที่มีไอสารเคมีให้ใช้ B2 ที่ต่อท่อออกนอกอาคารเท่านั้น
• ห้ามใช้ตะเกียงแอลกอฮอล์/เปลวไฟในตู้ ความร้อนรบกวนม่านลมและอาจทำให้แผ่นกรอง HEPA เสียหาย ใช้เครื่องเผาลวดไฟฟ้าหรือลูปใช้แล้วทิ้งแทน
• ห้ามมองหลอด UV โดยตรงและห้ามเปิด UV ขณะมีคนทำงานหน้าตู้ — แสง UV ทำลายผิวหนังและดวงตา
• ห้ามปิดพัดลมขณะกระจกเปิดและมีตัวอย่างอยู่ในตู้ · ไฟดับให้ปิดภาชนะทันที เลื่อนกระจกลง และรอให้ไฟกลับมาก่อนทำงานต่อ
• สวมเสื้อกาวน์แขนยาว ถุงมือ และอุปกรณ์ป้องกันตามระดับความปลอดภัยของงาน · ตู้ป้องกันละอองลอย ไม่ป้องกันการหกใส่มือ
• หากมีของหกในตู้ ให้พัดลมทำงานต่อ ปิดคลุมด้วยกระดาษซับชุบน้ำยาฆ่าเชื้อ ทิ้งไว้ตามเวลาสัมผัส แล้วเช็ดทำความสะอาด — ห้ามปิดพัดลม
• ตัวตู้ 120–350 กก. การเคลื่อนย้ายต้องใช้คน ≥2–4 คนหรืออุปกรณ์ยก ปลดล็อกล้อทีละข้าง ห้ามดันที่กระจก · เปลี่ยนแผ่นกรอง HEPA ต้องฆ่าเชื้อตู้ก่อนและทำโดยช่างที่ผ่านการอบรม

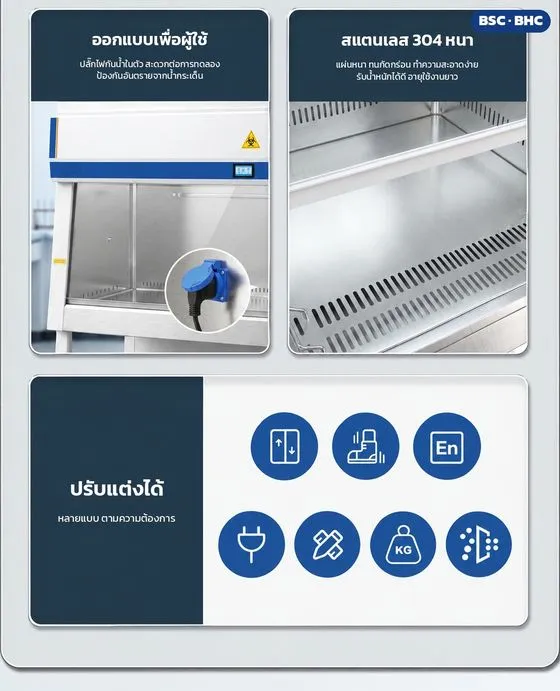

ตัวเลือกสั่งทำพิเศษ (Options)
| 1 ประตู/กระจกหน้าแบบไฟฟ้า |
| 2 สวิตช์เท้าเหยียบ เปิด-ปิดกระจกโดยไม่ใช้มือ |
| 3 เมนูหน้าจอภาษาอังกฤษ (มาตรฐานเป็นภาษาจีน) |
| 4 ปลั๊กไฟมาตรฐาน US · 5 ปรับขนาดตู้ตามสั่ง · 6 เสริมการรับน้ำหนักพื้นที่ทำงาน · 7 แผ่นกรองประสิทธิภาพสูงพิเศษ |
| ตัวเลือกทุกรายการมีค่าใช้จ่ายและระยะเวลาผลิตเพิ่ม — แจ้งฝ่ายขายพร้อมรหัสสินค้าก่อนสั่งซื้อ |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
8. การดูแลรักษา (Maintenance)
ทุกวัน เช็ดพื้นที่ทำงาน ผนังด้านใน กระจกด้านใน และขอบหน้าตู้ด้วยน้ำยาฆ่าเชื้อก่อนและหลังใช้ · ตรวจว่าร่องดูดลมหน้า-หลังไม่มีของบัง ·
ทุกสัปดาห์ ยกแผ่นพื้นสแตนเลสขึ้นล้างและเช็ดถาดรองใต้พื้น (ของหกมักไหลลงไปสะสม) · เช็ดกระจกด้านนอก แผงควบคุม และรีโมท · ตรวจชั่วโมงใช้งานหลอด UV ·
ทุกเดือน เช็ดฝุ่นช่องลมออกด้านบนและท่อ (B2) · ตรวจซีลกระจก ล้อ ขาปรับระดับ และสายไฟ ·
ทุก 6 เดือน เปลี่ยนหลอด UV เมื่อครบอายุใช้งาน (ความเข้มลดแม้หลอดยังติด) และตรวจหลอดไฟส่องสว่าง ·
ทุก 12 เดือน หรือหลังย้ายตู้/เปลี่ยนแผ่นกรอง ให้หน่วยงานรับรองทดสอบสมรรถนะ (ความเร็วลมลง/ลมดูด รอยรั่ว HEPA รูปแบบการไหลของลม) และออกใบรับรอง · แผ่นกรอง HEPA มีอายุใช้งานหลายปี เปลี่ยนเมื่อความเร็วลมตกจนปรับพัดลมชดเชยไม่ได้หรือทดสอบรั่วไม่ผ่าน ·
ห้าม ฉีดน้ำล้างตู้ ใช้ฝอยเหล็กขัดสแตนเลส หรือใช้คลอรีนเข้มข้นทิ้งไว้บนผิวสแตนเลส (เกิดสนิมจุด) · รุ่นโครงเหล็ก+ไม้ ระวังน้ำขังตามรอยต่อไม้
9. ปัญหาที่พบบ่อยและวิธีแก้ (Troubleshooting)
| อาการ | สาเหตุที่พบบ่อย | วิธีแก้เบื้องต้น |
|---|---|---|
| สัญญาณเตือนดังตลอด / ไฟเตือนบนจอ | กระจกเปิดสูงเกินตำแหน่งทำงาน · ร่องดูดลมถูกของบัง · แผ่นกรองอุดตันทำให้ความเร็วลมตก | เลื่อนกระจกลงตำแหน่งทำงาน · ย้ายของออกจากร่องลม · ถ้ายังเตือน ให้ช่างวัดความเร็วลมและปรับรอบพัดลม/เปลี่ยนแผ่นกรอง |
| ค่าความเร็วลมลง/ลมดูดต่ำกว่าปกติ | แผ่นกรอง HEPA เริ่มตัน · ท่อระบาย (B2) หัก/พัดลมภายนอกไม่ทำงาน · ประตูห้องหรือแอร์เป่าปะทะหน้าตู้ | ตรวจท่อและพัดลมภายนอก · ปิดแหล่งลมรบกวน · ให้ช่างตรวจแรงดันตกคร่อมแผ่นกรอง |
| หลอด UV ไม่ติด | ระบบอินเตอร์ล็อกกันติดพร้อมไฟส่องสว่างหรือขณะกระจกเปิด · หลอดหมดอายุ | ปิดไฟส่องสว่าง เลื่อนกระจกปิดสนิท แล้วเปิด UV ใหม่ · เปลี่ยนหลอด UV |
| กระจกเลื่อนไม่ขึ้น/ติดขัด | ตู้ไม่ได้ระดับ · รางสกปรก · มีของขวางราง | ปรับระดับตู้ใหม่ · เช็ดรางและเอาสิ่งกีดขวางออก · ห้ามฝืนดัน ให้ช่างตรวจมอเตอร์/สายสลิง |
| มีกลิ่น/ไอสารเคมีในตู้ (A2) | ใช้สารระเหยในตู้ A2 ซึ่งหมุนเวียนลม 70% | หยุดใช้สารระเหยในตู้ A2 · ย้ายงานไปตู้ B2 ที่ต่อท่อออกนอกอาคาร หรือตู้ดูดควัน |
| เสียงดังผิดปกติ / สั่น | ล้อไม่ล็อก ขาปรับระดับไม่แตะพื้น · มีของตกในช่องพัดลม · แบริ่งพัดลมเสื่อม | ล็อกล้อ ปรับขาให้แตะพื้นครบ · ปิดเครื่องแล้วให้ช่างตรวจใบพัด/แบริ่ง |
| ปลั๊กไฟในตู้ไม่จ่ายไฟ | เบรกเกอร์ในตู้ตัด · โหลดเกิน · รุ่นตั้งโต๊ะไม่มีปลั๊กในตัว | ลดโหลด (ใช้กับอุปกรณ์เล็กเท่านั้น) · รีเซ็ตเบรกเกอร์ · ตรวจกับช่าง |
| ผลเพาะเชื้อปนเปื้อนบ่อย | ไม่รอลมนิ่งก่อนเริ่ม · ของวางบังร่องลม · คนเดินผ่านหน้าตู้ · ไม่ได้ทดสอบสมรรถนะประจำปี | รอ 5–10 นาทีก่อนเริ่ม · จัดของใหม่ · กันพื้นที่หน้าตู้ · นัดหน่วยงานรับรองทดสอบตู้ |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
หมายเหตุจากปัญญาเคมีภัณฑ์
- สินค้าเป็นสินค้าสั่งผลิต/นำเข้าตามออเดอร์ ระยะเวลาผลิตและขนส่งขึ้นกับรุ่นและตัวเลือกเสริม — โปรดยืนยันรุ่น (A2/B2, ขนาด, ตระกูล BSC/BHC, โครงสร้าง) และตัวเลือกเสริมทั้งหมดก่อนสั่งซื้อ
- ข้อมูลจำเพาะในเอกสารนี้แปลจากการ์ดสินค้าและตารางสเปกของโรงงาน พบตัวเลขบางรายการไม่ตรงกันระหว่างการ์ดกับตาราง (ระบุไว้ใต้ตารางหน้า 3–4) ให้ยึดข้อมูลที่ฝ่ายขายยืนยันเป็นลายลักษณ์อักษร
- เมนูบนจอสัมผัส/แผงควบคุมมาตรฐานเป็นภาษาจีน ต้องการภาษาอังกฤษให้แจ้งตอนสั่ง · ปลั๊กไฟในตู้และปลั๊กเครื่องเป็นมาตรฐานจีน ตรวจสอบกับเต้ารับหน้างาน
- รุ่น B2 ผู้ซื้อต้องเตรียมช่องเดินท่อและจุดปล่อยลมทิ้งนอกอาคารเอง ท่ออ่อนที่แถมยาว 4 ม. หากระยะไกลกว่านั้นต้องซื้อท่อเพิ่ม
- เอกสารนี้เป็นแนวทางทั่วไป ขั้นตอนความปลอดภัยทางชีวภาพต้องเป็นไปตามคู่มือความปลอดภัยของหน่วยงานผู้ใช้และกฎหมายที่เกี่ยวข้อง · ไม่รวมบริการทดสอบ/รับรองสมรรถนะตู้
ภาคผนวก — ภาพสินค้า (คลิกที่ภาพเพื่อขยาย)
สอบถามข้อมูลเพิ่มเติม ติดต่อ ปัญญาเคมีภัณฑ์ — LINE : @PYCM · โทร 02-114-7416 ต่อ 2 · www.panyachemipan.com
— จบเอกสาร —
