- 1มอเตอร์สั่นแนวตั้ง ตุ้มเหวี่ยงบน-ล่างเกิดการสั่นสามมิติ วัตถุดิบกระจายทั่วหน้าตะแกรงและวิ่งออกที่ขอบเอง ไม่ต้องกวาด ทำงานต่อเนื่องได้
- 2แยกได้หลายขนาดในรอบเดียวตะแกรง 1 ชั้น แยก 2 ขนาด · 2 ชั้น แยก 3 ขนาด · 3 ชั้น แยก 4 ขนาด (เพิ่มได้สูงสุด 5 ชั้น) แต่ละชั้นมีช่องทางออกของตัวเอง
- 3ตะแกรง 2–800 เมชรูตะแกรงประมาณ 5–0.035 มม. เปลี่ยนตะแกรงตามงานได้ ใช้ทั้งร่อนผงแห้ง คัดเม็ด และกรองของเหลว/น้ำข้น
- 4ตัวเครื่องสแตนเลสส่วนสัมผัสวัตถุดิบเป็นสแตนเลส ผิวเรียบ ล้างทำความสะอาดง่าย เหมาะงานอาหาร ยา เครื่องสำอาง และเคมี
- 5ถอดประกอบเร็วด้วยแคลมป์รัดโครงตะแกรงแต่ละชั้นยึดด้วยแหวนรัด (แคลมป์) ปลดมือเดียว เปลี่ยน/ล้างตะแกรงได้เร็ว
- 67 ขนาดหน้าตะแกรงØ600 · 800 · 1000 · 1200 · 1500 · 1800 · 2000 มม. มอเตอร์ 0.55–4 kW เลือกตามปริมาณงาน (ดูตารางหน้า 2)
ใช้กับงานอะไรได้บ้าง
ผงยา สมุนไพร ผงชงแป้ง น้ำตาล เกลือ เครื่องปรุงนมผง โกโก้ กาแฟ ชา
ผงเครื่องสำอาง แป้งฝุ่น สีเคมีผง ปุ๋ย พลาสติกเม็ดผงโลหะ เซรามิก ผงขัด
กรองน้ำผลไม้ นมถั่วเหลือง น้ำข้นคัดเม็ด/กรองสิ่งเจือปนก่อนบรรจุ
ไม่ใช่เครื่องบดไม่ใช่เครื่องกันระเบิดสำหรับผงติดไฟ

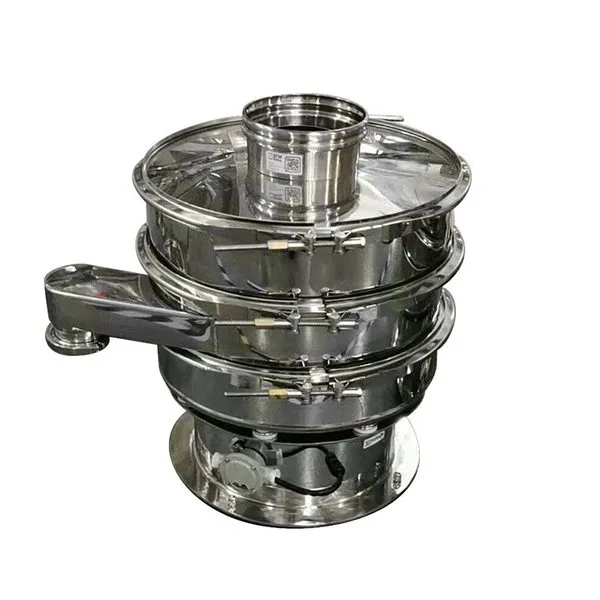

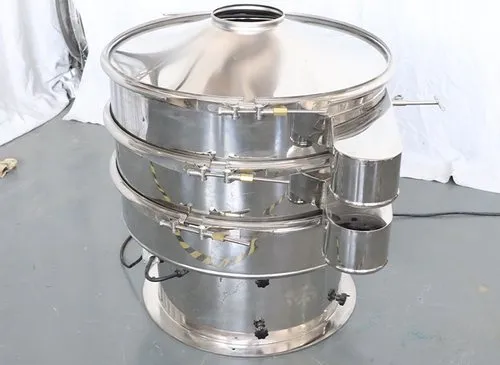

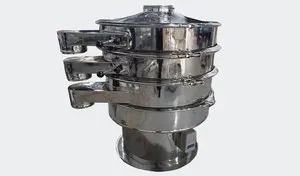

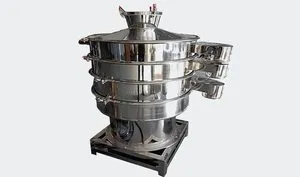

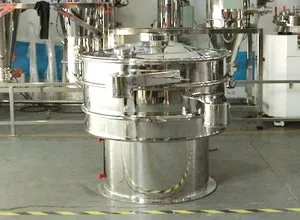

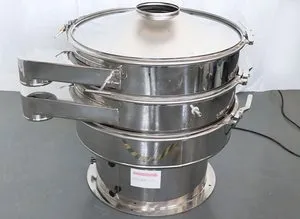

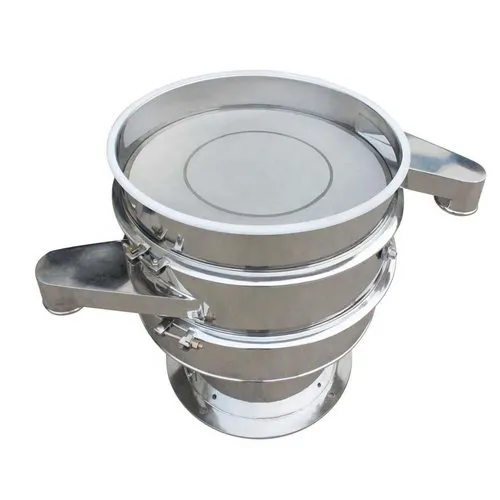

ภาพเครื่องจริง
ภาพสินค้าอาจต่างจากของจริง (ทรงฝา ช่องป้อน ตำแหน่งทางออก สีฐาน) ตามรุ่น จำนวนชั้น และล็อตผลิต · ตัวเลขในคู่มืออ้างอิงจากเอกสารผู้ผลิต
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
ตารางรุ่นและสเปก
ขนาด หน้าตะแกรง และมอเตอร์ ของทั้ง 9 รหัส
| รหัส | รุ่น | ขนาดตัวเครื่อง (มม.) | หน้าตะแกรง ใช้งาน Ø (มม.) | ขนาดวัตถุดิบ ป้อนสูงสุด (มม.) | จำนวนชั้น ตะแกรง | แยกได้ | มอเตอร์สั่น |
|---|---|---|---|---|---|---|---|
| 21011 | CF-XZS-106 | Ø600 | 560 | < 10 | 1 ชั้น (มาตรฐาน) | 2 ขนาด | 0.55 kW |
| 21012 | CF-XZS-108 | Ø800 | 760 | < 20 | 1 ชั้น (มาตรฐาน) | 2 ขนาด | 0.75 kW |
| 35935 | CF-XZS-108-2L | Ø800 | 760 | < 20 | 2 ชั้น | 3 ขนาด | 0.75 kW |
| 35936 | CF-XZS-108-3L | Ø800 | 760 | < 20 | 3 ชั้น | 4 ขนาด | 0.75 kW |
| 21013 | CF-XZS-110 | Ø1000 | 950 | < 20 | 1 ชั้น (มาตรฐาน) | 2 ขนาด | 1.1 kW |
| 21014 | CF-XZS-112 | Ø1200 | 1150 | < 20 | 1 ชั้น (มาตรฐาน) | 2 ขนาด | 1.5 kW |
| 21015 | CF-XZS-115 | Ø1500 | 1430 | < 20 | 1 ชั้น (มาตรฐาน) | 2 ขนาด | 2.2 kW |
| 21016 | CF-XZS-118 | Ø1800 | 1700 | < 30 | 1 ชั้น (มาตรฐาน) | 2 ขนาด | 3 kW |
| 21017 | CF-XZS-120 | Ø2000 | 1910 | < 30 | 1 ชั้น (มาตรฐาน) | 2 ขนาด | 4 kW |
ทุกรุ่น: ตะแกรง 2–800 เมช · ความถี่การสั่น 1440 ครั้ง/นาที · เพิ่มจำนวนชั้นได้สูงสุด 5 ชั้น · ความแม่นยำการคัดขนาดมากกว่า 98% และกรองของเหลวได้ละเอียดถึงประมาณ 5 ไมครอน (ตามข้อมูลผู้ผลิต) · รหัส 35935 / 35936 คือรุ่น CF-XZS-108 แบบตะแกรง 2 / 3 ชั้น · รุ่นอื่นต้องการหลายชั้น ขนาด/น้ำหนักเครื่อง หรือระบบไฟเฉพาะ สอบถามฝ่ายขาย
จำนวนชั้นตะแกรง = จำนวนขนาดที่แยกได้ − 1
1 ชั้น → 2 ขนาดคัดสิ่งเจือปน/ก้อนโตออก หรือกรองของเหลว เช่น ร่อนแป้งก่อนผสม กรองเศษออกจากน้ำผลไม้
2 ชั้น → 3 ขนาดได้ "หยาบ – ได้ขนาด – ละเอียดเกิน" แยกกันในรอบเดียว เช่น คัดเม็ดให้อยู่ในช่วงที่ต้องการ
3 ชั้น → 4 ขนาดคัดเกรดหลายขนาดพร้อมกัน เช่น เกรดเม็ดพลาสติก ผงหลายความละเอียด

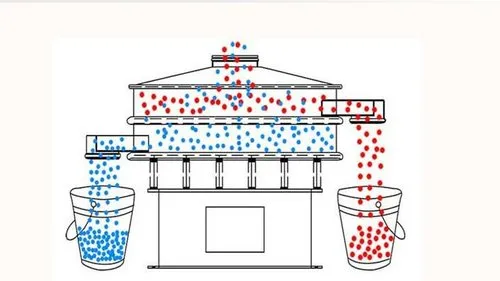

- ชั้นบนสุดใส่ตะแกรงรูใหญ่สุด แล้วเล็กลงตามลำดับลงล่าง · ของที่ไม่ผ่านแต่ละชั้นออกทางช่องของชั้นนั้น ของที่ผ่านทุกชั้นออกทางช่องล่างสุด
- ขนาดวัตถุดิบที่ป้อนต้องเล็กกว่าค่า "ป้อนสูงสุด" ในตาราง — ก้อนใหญ่กว่านี้ให้บด/ทุบก่อน
- ผงละเอียดมาก ผงชื้น หรือผงไฟฟ้าสถิต (เมชสูง) ตะแกรงอุดตันง่าย — สอบถามระบบอัลตราโซนิกช่วยกันอุดตัน (อุปกรณ์เสริม)
เลือกขนาดเครื่อง
- งานทดลอง/ล็อตเล็ก ห้องแล็บ: Ø600–800 (21011, 21012)
- ไลน์ผลิตทั่วไป: Ø1000–1200 (21013, 21014)
- ปริมาณมาก ต่อเนื่องทั้งวัน: Ø1500–2000 (21015–21017)
- กำลังผลิตจริงขึ้นกับวัตถุดิบ ความชื้น และเมช (ผู้ผลิตระบุช่วงประมาณ 0.3–2 ตัน/ชม.) — ส่งตัวอย่าง/ข้อมูลวัตถุดิบให้ฝ่ายขายช่วยเลือก
ข้อมูลที่ต้องแจ้งตอนสั่งซื้อ
- ชื่อวัตถุดิบ ลักษณะ (ผงแห้ง / เม็ด / ของเหลว) และปริมาณต่อชั่วโมง
- จำนวนชั้น และเบอร์เมชของแต่ละชั้น
- ระบบไฟที่โรงงาน (1 เฟส 220V หรือ 3 เฟส 380V)
- ความสูงช่องป้อน/ทางออกที่ต้องต่อกับเครื่องอื่น และพื้นที่ติดตั้ง
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2

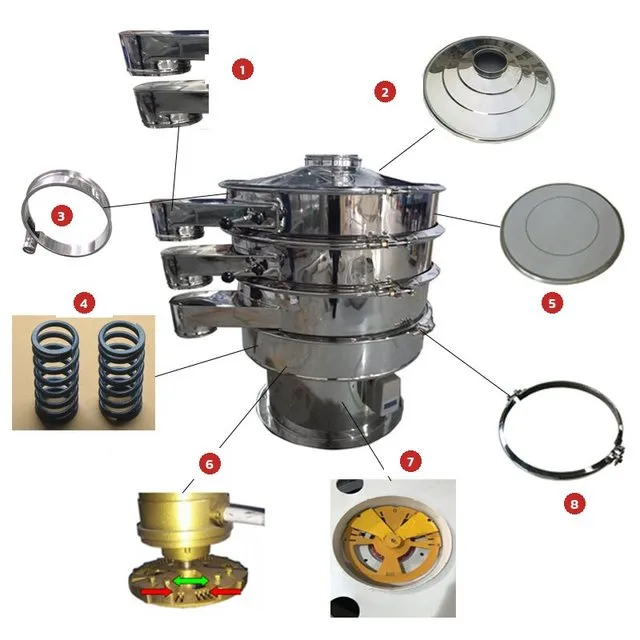

ส่วนประกอบของเครื่อง
ชื่อชิ้นส่วนตามหมายเลขในภาพ
| 1 | ช่องทางออก — ทุกชั้นมีช่องทางออกของตัวเอง ต่อถุง/ถังรับได้ ชั้นล่างสุดเป็นช่องของละเอียดที่ผ่านทุกชั้น |
| 2 | ฝากันฝุ่น — ฝาบนพร้อมช่องป้อนวัตถุดิบตรงกลาง กันฝุ่นฟุ้งและกันสิ่งแปลกปลอม |
| 3 | โครงตะแกรง (วงชั้น) — วงสแตนเลสแต่ละชั้น ซ้อนกันตามจำนวนชั้น ความสูงเครื่องเพิ่มตามชั้น |
| 4 | สปริงรองรับ — สปริงรอบตัวเครื่อง ดูดซับแรงสั่น ไม่ส่งแรงลงพื้น |
| 5 | วงตะแกรง — ตะแกรงลวดถักขึงบนวง ถอดเปลี่ยนเบอร์เมชได้ |
| 6 | มอเตอร์สั่นแบบปรับได้ — ตุ้มเหวี่ยงล่างปรับมุมได้ เพื่อปรับทิศการวิ่งของวัตถุดิบ |
| 7 | ฐานเครื่อง — ฐานทรงกระบอกรองมอเตอร์ ต้องตั้งบนพื้นเรียบแข็งแรง |
| 8 | แหวนรัด (แคลมป์) — รัดโครงตะแกรงแต่ละชั้นให้แน่น ปลด-ล็อกด้วยมือ |
3

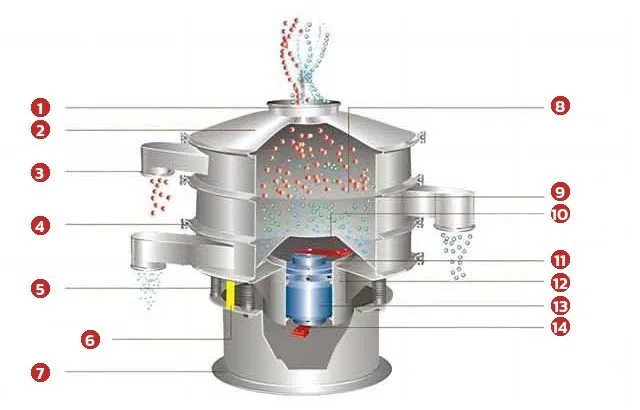

หลักการทำงาน
มอเตอร์สั่นแนวตั้ง + ตุ้มเหวี่ยงบน-ล่าง
มอเตอร์สั่น (13) ติดตั้งแนวตั้งใต้ตะแกรง ปลายแกนบนและล่างมีตุ้มเหวี่ยง (11, 14) เมื่อมอเตอร์หมุน ตุ้มเหวี่ยงทำให้ตัวเครื่องที่ลอยอยู่บนสปริง (5) สั่นทั้งแนวราบ แนวดิ่ง และแนวเอียงพร้อมกัน
- ตุ้มบน ทำให้วัตถุดิบกระจายออกจากกลางไปทั่วหน้าตะแกรง
- ตุ้มล่าง (ปรับมุมได้) กำหนดว่าวัตถุดิบวิ่งวนบนตะแกรงนานแค่ไหนก่อนออกที่ขอบ
- ของที่เล็กกว่ารูตะแกรงลอดลงชั้นถัดไป ของที่ใหญ่กว่าวิ่งออกช่องทางออก (3) ของชั้นนั้น
หมายเลขในภาพหลักการ: 1 ช่องป้อนวัตถุดิบ · 2 ฝากันฝุ่น · 3 ช่องทางออก · 4 แหวนรัด · 5 สปริง · 6 สลักยึดกันสั่นระหว่างขนส่ง · 7 ฐานเครื่อง · 8 ตะแกรง · 9 วงรับตะแกรง · 10 ตุ้มน้ำหนัก (ถ่วงสมดุล) · 11 ตุ้มเหวี่ยงบน · 12 ถาดรองตะแกรง · 13 มอเตอร์สั่น · 14 ตุ้มเหวี่ยงล่าง
สำคัญก่อนเปิดเครื่องครั้งแรก — เครื่องที่จัดส่งมีสลักยึดกันสั่นระหว่างขนส่ง (หมายเลข 6 ในภาพหลักการ) ยึดตัวเครื่องไว้กับฐาน
ต้องถอดออกก่อนเปิดเครื่อง ถ้าไม่ถอด เครื่องจะสั่นไม่ได้ เสียงดังผิดปกติ และสปริง/มอเตอร์เสียหาย · เก็บสลักไว้ใส่กลับเมื่อต้องขนย้ายเครื่อง
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
การติดตั้ง
ทำครั้งแรกก่อนใช้งาน และทุกครั้งที่ย้ายเครื่อง
- ตั้งเครื่อง บนพื้นคอนกรีตเรียบ แข็งแรง ได้ระดับ (หรือโครงเหล็กที่ไม่สั่นตาม) เว้นรอบเครื่องให้เดินไปปลดแคลมป์และเปลี่ยนตะแกรงได้ ไม่ต้องยึดพุกกับพื้นถ้าพื้นเรียบดี
- ถอดสลักยึดกันสั่นระหว่างขนส่ง ทุกตัว (ดูหน้า 3) และตรวจว่าสปริงทุกตัวนั่งอยู่ในบ่าครบ
- ประกอบตะแกรง ตามลำดับเบอร์เมช รูใหญ่อยู่บน วางวงตะแกรงให้ตรงบ่า ใส่ยางขอบ (ถ้ามี) ครบรอบ แล้วรัดแหวนรัดให้แน่นทุกชั้น หมุนช่องทางออกไปทิศที่วางถังรับ
- ต่อทางออก ด้วยท่อผ้า/ถุงผ้าแบบยืดหยุ่น ห้ามต่อท่อแข็งยึดตายกับเครื่องอื่น (เครื่องต้องสั่นได้อิสระ)
- ต่อไฟ โดยช่างไฟฟ้า: ตรวจแรงดันให้ตรงป้ายมอเตอร์ ติดเบรกเกอร์/สวิตช์ป้องกันมอเตอร์ และต่อสายดินทุกครั้ง · สายไฟเดินแบบหย่อนเผื่อการสั่น
- ทดลองเดินเปล่า 3–5 นาที ฟังเสียงต้องสม่ำเสมอ ไม่มีเสียงกระแทก ตัวเครื่องสั่นเป็นวงเรียบ แล้วจึงเริ่มป้อนวัตถุดิบ
5
วิธีใช้งาน
ขั้นตอนการทำงานแต่ละรอบ
- ตรวจตะแกรงไม่ขาด ไม่หย่อน แหวนรัดล็อกครบ วางถัง/ถุงรับใต้ทุกช่องทางออก
- เปิดเครื่องให้สั่นก่อน แล้วค่อย ๆ ป้อนวัตถุดิบทางช่องกลางฝาอย่างสม่ำเสมอ ห้ามเทกองทีเดียวจนท่วมหน้าตะแกรง
- ปรับอัตราป้อนให้ชั้นของวัตถุดิบบนตะแกรงบาง ๆ และของหยาบออกที่ช่องทางออกต่อเนื่อง — ถ้าของละเอียดหลุดออกช่องของหยาบมาก แปลว่าป้อนเร็วเกินไป
- ระหว่างทำงานหมั่นดูว่าตะแกรงอุดตันหรือไม่ (ของออกช่องล่างน้อยลง) ถ้าอุดให้หยุดเครื่องแล้วทำความสะอาด
- เลิกงาน: หยุดป้อน ปล่อยให้เครื่องสั่นจนวัตถุดิบบนตะแกรงออกหมด แล้วจึงปิดเครื่อง
ห้ามเด็ดขาด
- ห้ามเปิดฝา ปลดแคลมป์ หรือเอามือ/เครื่องมือเข้าใกล้ตะแกรงขณะเครื่องทำงาน — ปิดเครื่องและตัดไฟก่อนทุกครั้ง
- ห้ามเดินเครื่องโดยไม่มีตะแกรงหรือแหวนรัดหลวม · ห้ามยืน/วางของบนเครื่อง
- ห้ามใช้ร่อนผงที่ติดไฟหรือระเบิดได้ (ผงโลหะละเอียดบางชนิด ผงแป้ง/น้ำตาลปริมาณมากในที่อับ) ถ้าไม่ได้สั่งรุ่นป้องกันการระเบิด
- ห้ามฉีดน้ำใส่มอเตอร์และกล่องไฟ · ผงฟุ้งมากให้ใส่หน้ากากกันฝุ่นและแว่นตา
เช็กลิสต์ก่อนเปิดเครื่องทุกวัน
- สลักขนส่งถอดออกแล้ว · สปริงอยู่ในบ่าครบ · แหวนรัดทุกชั้นล็อกแน่น
- ตะแกรงเบอร์ถูกต้องตามลำดับ ไม่ขาด ไม่หย่อน · ท่อผ้า/ถุงรับใต้ทางออกครบทุกช่อง
- สายไฟไม่ถูกหนีบ ไม่แช่น้ำ สายดินต่ออยู่ · ไม่มีเครื่องมือหรือของวางบนเครื่อง
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
การปรับตุ้มเหวี่ยงคำแนะนำทั่วไป
ปรับเมื่อร่อนไม่ได้ผลตามต้องการเท่านั้น
- เครื่องตั้งมุมตุ้มมาจากผู้ผลิตแล้ว ใช้งานได้ทันที · ปรับเฉพาะเมื่อเปลี่ยนวัตถุดิบหรือผลการร่อนไม่ดี และตัดไฟทุกครั้งก่อนเปิดฝาครอบฐาน
- มุมระหว่างตุ้มบนกับตุ้มล่างน้อย → วัตถุดิบวิ่งออกขอบเร็ว ได้ปริมาณมาก เหมาะงานกรองสิ่งเจือปน/คัดหยาบ/กรองของเหลว
- มุมมากขึ้น → วัตถุดิบวนอยู่บนตะแกรงนานขึ้น ร่อนละเอียดและแม่นขึ้น แต่ได้ปริมาณน้อยลง เหมาะผงละเอียด
- ปรับทีละน้อย ขันน็อตตุ้มให้แน่นทุกครั้ง แล้วทดลองเดินดูผล · ไม่แน่ใจให้ติดต่อฝ่ายบริการช่วยแนะนำ
7
การทำความสะอาดและดูแลรักษาคำแนะนำทั่วไป
ดูแลถูกวิธี เครื่องสั่นนิ่ง ตะแกรงใช้ได้นาน
- หลังเลิกงาน / เปลี่ยนวัตถุดิบ ตัดไฟ ปลดแคลมป์ ยกโครงตะแกรงออก เคาะ/ปัดผงออก ล้างด้วยน้ำหรือน้ำยาที่เหมาะกับวัตถุดิบ แล้วเช็ดและผึ่งให้แห้งก่อนประกอบ
- ทำความสะอาดตะแกรงด้วยแปรงขนนุ่มหรือลมเป่าเบา ๆ ห้ามแทง/ขูดด้วยของแข็ง ตะแกรงเมชละเอียดฉีกง่าย
- ทุกสัปดาห์: ตรวจแหวนรัด สปริง และน็อตตุ้มเหวี่ยงไม่คลาย ตะแกรงไม่หย่อน/ไม่ขาด ยางขอบไม่แตก
- ตรวจสายไฟและจุดต่อสายดินเป็นระยะ ปิดผ้าคลุมเครื่องเมื่อไม่ใช้งาน ไม่ให้ฝุ่น/น้ำเข้ามอเตอร์
8
ปัญหาที่พบบ่อยและวิธีแก้ไข
แก้ไขเบื้องต้นด้วยตนเองก่อนติดต่อฝ่ายบริการ
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ |
|---|---|---|
| เสียงดังผิดปกติ / กระแทก | ยังไม่ถอดสลักขนส่ง · แหวนรัดหลวม · สปริงหลุดบ่า/หัก · น็อตตุ้มเหวี่ยงคลาย | ตัดไฟ ถอดสลัก รัดแคลมป์ใหม่ จัดสปริงเข้าบ่า ขันน็อตตุ้ม ถ้ายังดังติดต่อฝ่ายบริการ |
| ร่อนช้า / ของละเอียดออกช่องหยาบ | ป้อนเร็วเกินไป · ตะแกรงอุดตัน · มุมตุ้มล่างไม่เหมาะกับวัตถุดิบ | ลดอัตราป้อน ล้างตะแกรง ปรับมุมตุ้มล่างตามหัวข้อ "การปรับตุ้มเหวี่ยง" |
| ตะแกรงอุดตันบ่อย | ผงชื้น/เหนียว · ผงไฟฟ้าสถิต · เมชละเอียดเกินงาน | อบวัตถุดิบให้แห้งก่อน ใช้เมชที่หยาบขึ้นในชั้นแรก หรือสอบถามระบบอัลตราโซนิก |
| ของออกช่องทางออกไม่ได้ | มุมตุ้มล่างทำให้วัตถุดิบวนกลางตะแกรง · ทางออกต่อท่อแข็ง/ท่อพับ | ปรับมุมตุ้มล่าง ใช้ท่อผ้าที่หย่อนพอ |
| เครื่องเดินแต่ไม่สั่น / มอเตอร์ร้อน | สลักขนส่งยังยึดอยู่ · ไฟเข้าไม่ครบเฟส · แรงดันไม่ตรงป้าย | ตัดไฟทันที ให้ช่างไฟฟ้าตรวจ ห้ามเปิดซ้ำจนกว่าจะพบสาเหตุ |
| ตะแกรงขาด / ผงรั่วขอบ | ตะแกรงหย่อนหรือใช้งานนาน · ยางขอบเสื่อม · วางวงไม่ตรงบ่า | เปลี่ยนตะแกรง/ยางขอบ ประกอบใหม่ให้ตรงบ่าแล้วรัดแคลมป์ |
☎
หากสินค้าผิดปกติ (เครื่องไม่สั่น เสียงดังผิดปกติ มอเตอร์ร้อน ตะแกรงขาด) หรือต้องการตะแกรง/ยางขอบอะไหล่ ให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — แจ้งรหัสสินค้า (เช่น 21012) จำนวนชั้น และเบอร์เมชที่ใช้
LINE @PYCM · โทร 02-114-7416 กด 2
LINE @PYCM · โทร 02-114-7416 กด 2
ข้อมูลอ้างอิงจากเอกสารผู้ผลิต สเปกอาจปรับปรุงโดยไม่แจ้ง · หัวข้อที่มีป้าย "คำแนะนำทั่วไป" เป็นแนวปฏิบัติทั่วไปสำหรับเครื่องร่อนแบบตะแกรงสั่น · ขนาดตัวเครื่อง น้ำหนัก และระบบไฟของแต่ละรุ่น/จำนวนชั้น สอบถามฝ่ายขายก่อนสั่งซื้อ
— จบคู่มือ —
