คู่มือการใช้งาน · วิธีเลือกรุ่น · ฉบับภาษาไทย
ตัวควบคุมความเร็วมอเตอร์ AC 220V แบบจอดิจิทัล
Digital AC Motor Speed Controller · สปีดคอนโทรล เดินหน้า/ถอยหลัง · สำหรับมอเตอร์ปรับรอบ 6W–400W
รหัสสินค้า 35922 – 35933
DSC-6W · 15W · 25W · 40W
DSC-60W · 90W · 120W · 180W
DSC-200W · 250W · 300W · 400W

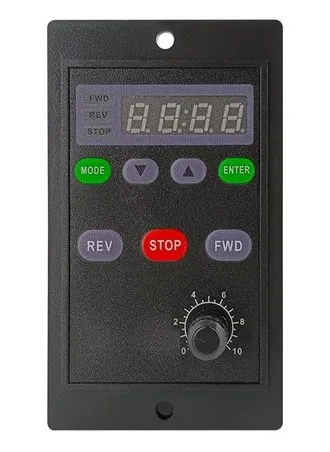

หน้าเครื่อง (ทุกขนาดหน้าตาเหมือนกัน ต่างกันที่พิกัดวัตต์) — จอ LED แดง 4 หลัก · ปุ่ม 7 ปุ่ม · ลูกบิดปรับรอบ 0–10
สปีดคอนโทรลสำหรับมอเตอร์ปรับรอบ / มอเตอร์เกียร์ AC 1 เฟส 220V — ต่อระหว่างไฟบ้านกับมอเตอร์ ใช้ปรับความเร็วรอบ สั่งเดินหน้า ถอยหลัง และหยุด
พร้อมจอตัวเลขบอกค่าความเร็ว เหมาะกับสายพานลำเลียง เครื่องบรรจุ เครื่องติดฉลาก เครื่องผสม/กวน และโต๊ะหมุน ตามข้อมูลสินค้า
3 ข้อที่ต้องตรวจก่อนสั่ง
เลือกวัตต์ให้ตรงกับป้ายมอเตอร์ — ในตัวมีคาปาซิเตอร์ตามขนาดวัตต์ (มอเตอร์ 40W → DSC-40W) · ไม่มีรุ่น 30W มอเตอร์ 30W ให้สอบถามฝ่ายขายก่อนมอเตอร์ต้องเป็นมอเตอร์ปรับรอบที่มีสายวัดรอบ S1/S2 — มอเตอร์ธรรมดาที่ไม่มีตัววัดรอบ ใช้คุมรอบกับตัวนี้ไม่ได้หัวต่อมาตรฐานแถวเดียว 6 ขา · มอเตอร์เป็นหัวต่อสองแถว → หัวต่อสองแถว ชนิด A / B / C ต้องแจ้งตอนสั่ง การสั่งซื้อ
สั่งซื้อขั้นต่ำ 1 ตัว (ทุกรหัส) · ราคา: ดูในหน้าสินค้า / สอบถามฝ่ายขาย · แจ้งรหัส เช่น DSC-90W + ชนิดหัวต่อ
จุดเด่น Features
› จอตัวเลข LED 4 หลักตามข้อมูลสินค้า › ลูกบิดปรับรอบต่อเนื่อง สเกล 0–10ตามข้อมูลสินค้า › เดินหน้า · ถอยหลัง · หยุดตามข้อมูลสินค้า › คาปาซิเตอร์ในตัวตามข้อมูลสินค้า › 12 ขนาด 6W–400Wตามข้อมูลสินค้า › ยึดแผงขนาดเล็กตามข้อมูลสินค้า
ข้อมูลหลัก สั่งซื้อขั้นต่ำ 1 ตัว · ราคา: ดูในหน้าสินค้า / สอบถามฝ่ายขาย
เกี่ยวกับเอกสารนี้ — เรียบเรียงโดยปัญญาเคมีภัณฑ์ จากข้อมูลและภาพสินค้าของผู้ผลิต (หน้าเครื่อง ผังขั้วต่อ หัวต่อ แผนผังขนาด)
ร่วมกับหลักการต่อมอเตอร์ปรับรอบทั่วไป · ป้ายกำกับที่มา ตามข้อมูลสินค้า / คำแนะนำทั่วไป / ⚠ ยังไม่ได้ยืนยัน ·
ภาพสินค้าอาจต่างจากของจริงเล็กน้อย ให้ยึดสินค้าที่ได้รับจริงเป็นหลัก
เนื้อหาในคู่มือ Contents
1 ทำงานอย่างไร · ใช้กับงานไหน · หน้า 22 ตาราง 12 รหัส · สเปกร่วม · หน้า 33 เลือกรุ่นให้ถูก · หัวต่อ 4 แบบ · หน้า 44 ส่วนประกอบหน้าเครื่อง · หน้า 55 ขั้วต่อด้านข้าง · สวิตช์ภายนอก · หน้า 66 หัวต่อ 6 ขา · ขนาด/การยึด · หน้า 77 การสั่งซื้อ · หน้า 88 ติดตั้ง · ทดสอบครั้งแรก · หน้า 99 การใช้งาน · ปรับรอบ · กลับทิศ · หน้า 1010 ดูแลรักษา · ความปลอดภัย · หน้า 1111 ปัญหาที่พบบ่อย · หน้า 1212 คำถามที่พบบ่อย · ติดต่อ · หน้า 13
คู่มือตัวควบคุมความเร็วมอเตอร์ AC 220V จอดิจิทัล ซีรีส์ DSC (12 รหัส) · รหัสสินค้า 35922–35933
หน้า 1 / 13
1 ทำงานอย่างไร · ใช้กับงานไหน
OVERVIEW · APPLICATIONS
ตัวควบคุมรับไฟ 220V แล้วจ่ายไฟให้มอเตอร์ผ่านหัวต่อ 6 ขา (สายหลัก + สายคาปาซิเตอร์ 2 เส้น + สายดิน) พร้อมรับสัญญาณวัดรอบ S1/S2
กลับจากมอเตอร์ เพื่อคุมให้รอบคงที่ตามค่าที่ตั้งด้วยลูกบิด · ทิศหมุนเลือกด้วยปุ่ม FWD / REV หรือสวิตช์ภายนอก ตามข้อมูลสินค้า
ไฟบ้าน AC 220V 1 เฟส 50Hz L · N + สายดิน ขั้ว L / N 8888 ตัวควบคุม DSC คาปาซิเตอร์ในตัว · จอ 4 หลัก สวิตช์ภายนอก (ถ้ามี) หัวต่อแถวเดียว 6 ขา สายหลัก · คาปาซิเตอร์ 2 · ดิน สัญญาณวัดรอบ S1 / S2 กลับมา ให้ตัวควบคุมคุมรอบให้นิ่ง มอเตอร์ปรับรอบ / มอเตอร์เกียร์ AC ต้องมีตัววัดรอบ (สาย S1/S2) · วัตต์ตรงกับตัวควบคุม ตัววัดรอบ ภาพอธิบาย (ไม่ตามสเกล) — ไฟบ้าน → ตัวควบคุม DSC → มอเตอร์ปรับรอบ · เส้นประสีน้ำเงิน = สัญญาณวัดรอบจากมอเตอร์กลับเข้าขั้ว S1/S2 · สวิตช์ภายนอกเป็นทางเลือก ใช้กับงานไหน Applications ตามข้อมูลสินค้า
สายพานลำเลียง ปรับความเร็วสายพานให้ตรงจังหวะคนแพ็ก/เครื่องถัดไป · กลับทิศสายพานได้
เครื่องบรรจุ · ติดฉลาก คุมรอบชุดป้อนขวด/ลูกกลิ้งฉลากให้เท่ากันทุกล็อต ดูค่าบนจอ
เครื่องผสม · เครื่องกวน ปรับรอบใบกวนที่ขับด้วยมอเตอร์เกียร์ขนาดเล็ก เริ่มช้าแล้วค่อยเพิ่ม
โต๊ะหมุน · แท่นหมุน โต๊ะหมุนรวมขวด แท่นหมุนถ่ายสินค้า งานประกอบที่ต้องหมุนช้าคงที่
เครื่องพิมพ์วันที่ · ไลน์ประกอบ ชุดขับเคลื่อนเล็กในไลน์ผลิตที่ต้องตั้งความเร็วซ้ำได้
งานเกษตร · ประมง เครื่องจักรเล็กที่ใช้มอเตอร์ปรับรอบ AC 220V 1 เฟส
เหมาะกับ
มอเตอร์ปรับรอบ / มอเตอร์เกียร์ AC 1 เฟส 220V ขนาด 6W–400W ที่มีสายวัดรอบ
ผู้ใช้ตัวปรับรอบแบบลูกบิดอย่างเดียว แล้วอยากเห็นค่าเป็นตัวเลข ตั้งซ้ำได้แม่น
งานที่ต้องเดินหน้า/ถอยหลังบ่อย หรืออยากสั่งจากสวิตช์ภายนอก
ช่างเครื่องจักร/ช่างไฟฟ้าที่เปลี่ยนตัวควบคุมเดิมของมอเตอร์ที่หัวต่อตรงกัน
ใช้ไม่ได้ / ไม่เหมาะกับ
มอเตอร์ 3 เฟส / ไฟ 380V — ตัวนี้ไม่ใช่อินเวอร์เตอร์ (VFD)
มอเตอร์ไฟตรง (DC) มอเตอร์บัสเลส สเต็ปมอเตอร์ เซอร์โว
มอเตอร์ที่ไม่มีตัววัดรอบ (ไม่มีสาย S1/S2) · มอเตอร์ใหญ่กว่า 400W
ใช้แทนตัวหรี่ไฟ/ปรับแรงดันหลอดไฟหรือฮีตเตอร์
ระบบที่ใช้งานได้ ต้องมีอะไรบ้าง What you need
อุปกรณ์ รายละเอียด อยู่ในกล่อง?
ตัวควบคุม DSC วัตต์ตรงกับมอเตอร์ · มีสายพร้อมหัวต่อมอเตอร์ ตามข้อมูลสินค้า มี มอเตอร์ปรับรอบ AC 220V มอเตอร์/มอเตอร์เกียร์ 1 เฟส ที่มีตัววัดรอบ (สาย S1/S2) และหัวต่อตรงกัน ไม่มี ไฟเข้า + สายดิน ไฟ 220V 1 เฟส ผ่านเบรกเกอร์/ฟิวส์ ตัดไฟได้ใกล้เครื่อง คำแนะนำทั่วไป ไม่มี สวิตช์ภายนอก (ทางเลือก) ใช้สั่งเดินหน้า/ถอยหลังจากจุดอื่น ต่อที่ขั้ว FWD / REV / 0V ไม่มี
คู่มือตัวควบคุมความเร็วมอเตอร์ AC 220V จอดิจิทัล ซีรีส์ DSC (12 รหัส) · รหัสสินค้า 35922–35933
หน้า 2 / 13
2 ตารางรุ่นทั้ง 12 รหัส · สเปกร่วม
MODEL LIST · 35922–35933
ทุกรหัสหน้าตา ปุ่ม และการต่อสายเหมือนกัน ต่างกันที่พิกัดวัตต์และคาปาซิเตอร์ในตัว — เลือกรหัสจากวัตต์บนป้ายมอเตอร์ (หน่วยขาย: ตัว) ตามข้อมูลสินค้า
รหัสสินค้า รุ่น วัตต์ ใช้กับมอเตอร์ (ดูวัตต์บนป้ายมอเตอร์) หัวต่อที่ให้มา ขั้นต่ำ
35922 DSC-6W 6W มอเตอร์ปรับรอบ / มอเตอร์เกียร์ AC 220V 6 วัตต์ แถวเดียว 6 ขา 1 ตัว 35923 DSC-15W 15W มอเตอร์ปรับรอบ / มอเตอร์เกียร์ AC 220V 15 วัตต์ แถวเดียว 6 ขา 1 ตัว 35924 DSC-25W 25W มอเตอร์ปรับรอบ / มอเตอร์เกียร์ AC 220V 25 วัตต์ แถวเดียว 6 ขา 1 ตัว 35925 DSC-40W 40W มอเตอร์ปรับรอบ / มอเตอร์เกียร์ AC 220V 40 วัตต์ แถวเดียว 6 ขา 1 ตัว 35926 DSC-60W 60W มอเตอร์ปรับรอบ / มอเตอร์เกียร์ AC 220V 60 วัตต์ แถวเดียว 6 ขา 1 ตัว 35927 DSC-90W 90W มอเตอร์ปรับรอบ / มอเตอร์เกียร์ AC 220V 90 วัตต์ แถวเดียว 6 ขา 1 ตัว 35928 DSC-120W 120W มอเตอร์ปรับรอบ / มอเตอร์เกียร์ AC 220V 120 วัตต์ แถวเดียว 6 ขา 1 ตัว 35929 DSC-180W 180W มอเตอร์ปรับรอบ / มอเตอร์เกียร์ AC 220V 180 วัตต์ แถวเดียว 6 ขา 1 ตัว 35930 DSC-200W 200W มอเตอร์ปรับรอบ / มอเตอร์เกียร์ AC 220V 200 วัตต์ แถวเดียว 6 ขา 1 ตัว 35931 DSC-250W 250W มอเตอร์ปรับรอบ / มอเตอร์เกียร์ AC 220V 250 วัตต์ แถวเดียว 6 ขา 1 ตัว 35932 DSC-300W 300W มอเตอร์ปรับรอบ / มอเตอร์เกียร์ AC 220V 300 วัตต์ แถวเดียว 6 ขา 1 ตัว 35933 DSC-400W 400W มอเตอร์ปรับรอบ / มอเตอร์เกียร์ AC 220V 400 วัตต์ แถวเดียว 6 ขา 1 ตัว
ไม่มีรุ่น 30W — มอเตอร์ 30W สอบถามฝ่ายขายก่อนเลือก (ส่งรูปป้ายมอเตอร์) · หัวต่อสองแถว ชนิด A / B / C มีให้เลือก ต้องแจ้งตอนสั่ง · ราคา: ดูในหน้าสินค้า / สอบถามฝ่ายขาย
สเปกร่วมทุกรหัส Specifications ตามข้อมูลสินค้า
ไฟเข้า AC 220V 50Hz 1 เฟส (ขั้ว L / N) ใช้กับมอเตอร์ มอเตอร์ปรับรอบ / มอเตอร์เกียร์ AC 1 เฟส ที่มีสายวัดรอบ (S1/S2) · วัตต์ตรงกับรุ่นของตัวควบคุม คาปาซิเตอร์มอเตอร์ มีอยู่ในตัว ไม่ต้องต่อแยก (ตามผู้ผลิต) — ขนาดตามพิกัดวัตต์ของแต่ละรุ่น จอแสดงผล ตัวเลข LED สีแดง 4 หลัก ระบบไมโครคอนโทรลเลอร์ (MCU) · แสดงค่าความเร็ว/ค่าตั้งเป็นตัวเลข ไฟสถานะ FWD (เดินหน้า) · REV (ถอยหลัง) · STOP (หยุด) ปุ่มหน้าเครื่อง MODE เมนู · ▼ / ▲ ปรับค่า · ENTER ยืนยัน · REV ถอยหลัง · STOP หยุด/ล้างสัญญาณผิดพลาด · FWD เดินหน้าปรับความเร็ว ลูกบิดหน้าเครื่อง สเกล 0–10 ปรับแบบต่อเนื่อง ขั้วต่อด้านข้าง REV / FWD / 0V (สวิตช์ภายนอก) · S2 / S1 (สายวัดรอบ) · ขั้วสายมอเตอร์ 3 ขั้ว · N / CN / L (ไฟเข้า) — รวม 11 ขั้ว สายมอเตอร์ สายดำกลมออกจากตัวเครื่อง ปลายเป็นหัวต่อมาตรฐานแถวเดียว 6 ขา (สองแถว A / B / C แจ้งตอนสั่ง) ขนาด / การติดตั้ง แผงหน้าสูงประมาณ 100 มม. · ระยะรูยึดบน–ล่าง 90 มม. · ตัวกล่องสูงประมาณ 80 มม. (ตามแผนผังผู้ผลิต) · ยึดสกรู 2 รู น้ำหนักขนส่ง ประมาณ 1.25 กก. (ตามผู้ผลิต) ในกล่อง ตัวควบคุม 1 ตัว มีสายพร้อมหัวต่อมอเตอร์ · ไม่รวมมอเตอร์ สวิตช์ภายนอก เบรกเกอร์ และสายไฟเข้า
ข้อมูลที่ผู้ผลิตยังไม่ได้ให้ — สอบถามฝ่ายขาย ช่วงความเร็วรอบ (รอบ/นาที) ซึ่งขึ้นกับมอเตอร์และอัตราทดเกียร์ · รายละเอียดเมนูตั้งค่าใน MODE · ความลึกตัวเครื่อง · ช่วงอุณหภูมิใช้งาน ⚠ ยังไม่ได้ยืนยัน
คู่มือตัวควบคุมความเร็วมอเตอร์ AC 220V จอดิจิทัล ซีรีส์ DSC (12 รหัส) · รหัสสินค้า 35922–35933
หน้า 3 / 13
3 เลือกรุ่นให้ถูก 3 ข้อ: วัตต์ · สายวัดรอบ · หัวต่อ
CHOOSING CORRECTLY
1 วัตต์ตรงป้ายมอเตอร์
ดูตัวเลขวัตต์ (W) บนป้ายข้างมอเตอร์ แล้วเลือก DSC รหัสเดียวกัน
ตามข้อมูลสินค้า
ในตัวมีคาปาซิเตอร์ตามพิกัด — วัตต์ไม่ตรง มอเตอร์อาจร้อน ฮัม ไม่มีแรง หรือรอบไม่นิ่ง
ห้ามใช้ตัวควบคุมวัตต์ต่ำกับมอเตอร์ที่ใหญ่กว่า
มอเตอร์ 30W (ไม่มีรุ่นนี้) / วัตต์ไม่อยู่ในตาราง → สอบถามฝ่ายขาย 2 มีสายวัดรอบ S1/S2
ตัวควบคุมนี้คุมรอบจากสัญญาณวัดรอบของมอเตอร์
ตามข้อมูลสินค้า
มอเตอร์ปรับรอบมีสายเพิ่ม 2 เส้นสำหรับตัววัดรอบ — หัวต่อแถวเดียวของตัวควบคุมจองขา 4–5 ไว้ให้สายนี้
ป้ายมอเตอร์มักเขียนว่าเป็นมอเตอร์ปรับรอบ/Speed control คำแนะนำทั่วไป
มอเตอร์ธรรมดาไม่มีสายวัดรอบ → ใช้คุมรอบไม่ได้ 3 หัวต่อตรงกับมอเตอร์
ดูปลั๊กที่ปลายสายมอเตอร์ เทียบกับภาพด้านล่าง
ตามข้อมูลสินค้า
ค่าเริ่มต้น: แถวเดียว 6 ขา มอเตอร์เป็นหัวสองแถว → แจ้งชนิด A / B / C ตอนสั่ง
ไม่แน่ใจ → ถ่ายรูปหัวต่อของมอเตอร์ส่งฝ่ายขายก่อนสั่ง
หัวต่อสายมอเตอร์ 4 แบบที่มีให้เลือก Connectors ตามข้อมูลสินค้า
แถวเดียว 6 ขา (ค่าเริ่มต้น) ขาเรียงแถวเดียว ลำดับ 1–6 ดูหน้า 7สองแถว ชนิด C 6 ช่อง หน้าสัมผัสแบน — แจ้งตอนสั่งสองแถว ชนิด B 6 ช่อง ตัวเรือนใส — แจ้งตอนสั่งสองแถว ชนิด A 6 ช่อง ช่องกลม — แจ้งตอนสั่ง
ภาพผู้ผลิตอีกชุด: แบบ D ภาพผู้ผลิตอีกชุด: แบบ 5559 ภาพผู้ผลิตอีกชุด: แบบ C แถวเดียว 6 ขา (ค่าเริ่มต้น) มุมมองจากด้านข้าง
ผู้ผลิตใช้ชื่อเรียกหัวต่อสองแถว 2 ชุด (A / B / C และ D / 5559 / C) ⚠ ยังไม่ได้ยืนยัน — กันสั่งผิด ให้ส่งรูปหัวต่อของมอเตอร์จริง ให้ฝ่ายขายเทียบทุกครั้งที่ไม่ใช่แถวเดียว 6 ขา
เลือกเร็ว
มอเตอร์เกียร์ 90W มีสายวัดรอบ ปลั๊กแถวเดียว 6 ขา → DSC-90W 1 ตัว ·
มอเตอร์ 200W ปลั๊กสองแถว → DSC-200W + แจ้งชนิดหัวต่อตอนสั่ง ·
มอเตอร์ 30W (ไม่มีรุ่นนี้) หรือไม่รู้วัตต์ → ส่งรูปป้ายมอเตอร์ให้ฝ่ายขายก่อน คำแนะนำทั่วไป
อ่านป้ายมอเตอร์ก่อนเลือก Motor nameplate คำแนะนำทั่วไป
ดูอะไรบนป้าย ต้องเป็น ถ้าไม่ใช่
กำลัง (W) ตรงกับรุ่น DSC: 6 / 15 / 25 / 40 / 60 / 90 / 120 / 180 / 200 / 250 / 300 / 400W สอบถามฝ่ายขาย แรงดัน · เฟส 220V (หรือช่วงที่รวม 220V) 1 เฟส ใช้ไม่ได้ (เช่น 380V 3 เฟส) ชนิดมอเตอร์ มอเตอร์ปรับรอบ AC มีสายวัดรอบเพิ่ม 2 เส้น ใช้คุมรอบไม่ได้
คู่มือตัวควบคุมความเร็วมอเตอร์ AC 220V จอดิจิทัล ซีรีส์ DSC (12 รหัส) · รหัสสินค้า 35922–35933
หน้า 4 / 13
4 ส่วนประกอบหน้าเครื่อง · ปุ่ม จอ ไฟ ลูกบิด
FRONT PANEL

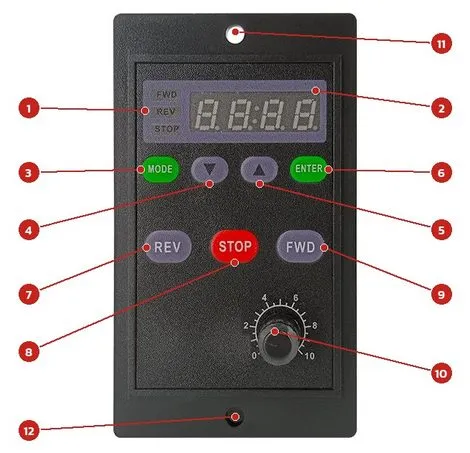

หน้าเครื่อง DSC (ทุกขนาดเหมือนกัน) — หมายเลขตรงกับตารางด้านขวา
1 ไฟสถานะ FWD / REV / STOP — ไฟซ้ายของจอ บอกว่ากำลังเดินหน้า ถอยหลัง หรือหยุดอยู่2 จอตัวเลข LED 4 หลัก — แสดงค่าความเร็ว/ค่าตั้งเป็นตัวเลข — ค่าที่แสดงแต่ละโหมด สอบถามฝ่ายขาย3 ปุ่ม MODE (เขียว) — ปุ่มเมนู เข้า/ออกเมนูตั้งค่า4 ปุ่ม ▼ (DOWN) — ลดค่าในเมนูตั้งค่า5 ปุ่ม ▲ (UP) — เพิ่มค่าในเมนูตั้งค่า6 ปุ่ม ENTER (เขียว) — ปุ่มยืนยันค่าที่เลือก7 ปุ่ม REV — สั่งมอเตอร์หมุนถอยหลัง8 ปุ่ม STOP (แดง) — หยุดมอเตอร์ และใช้ล้างสัญญาณผิดพลาด9 ปุ่ม FWD — สั่งมอเตอร์หมุนเดินหน้า10 ลูกบิดปรับความเร็ว — สเกล 0–10 หมุนตามเข็มนาฬิกา = เร็วขึ้น ปรับได้ต่อเนื่อง11 รูยึดบน — รูสกรูบนปีกแผงหน้า12 รูยึดล่าง — รูสกรูล่าง ระยะห่างจากรูบน 90 มม.
ปุ่มไหนใช้ทุกวัน ปุ่มไหนเป็นเมนู Daily use vs settings
ใช้ทุกวัน FWD เดินหน้า · REV ถอยหลัง · STOP หยุด · ลูกบิด ปรับความเร็ว — เท่านี้ก็ใช้งานได้ ตามข้อมูลสินค้า เมนูตั้งค่า MODE เข้าเมนู → ▲ / ▼ เลือก/ปรับค่า → ENTER ยืนยัน — รายการเมนูและความหมายแต่ละค่า สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน จอขึ้นสัญญาณผิดพลาด ตัดไฟ ตรวจสายวัดรอบและสายมอเตอร์ แล้วกด STOP เพื่อล้างสัญญาณก่อนเริ่มใหม่ ตามข้อมูลสินค้า อ่านไฟสถานะ ไฟ FWD ติด = เดินหน้า · ไฟ REV ติด = ถอยหลัง · ไฟ STOP ติด = หยุด/รอคำสั่ง คำแนะนำทั่วไป
ตัวเครื่องด้านหลังแผง Body ตามข้อมูลสินค้า

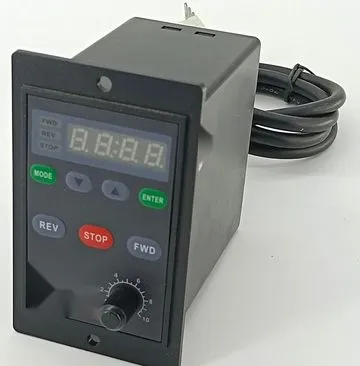

มุมเฉียง: แผงหน้า + ตัวกล่องด้านหลัง
แผงหน้าสีดำมีปีกบน–ล่าง พร้อมรูสกรูยึด 1 รูต่อด้าน
ตัวกล่องสีดำอยู่หลังแผงหน้า มีช่องระบายอากาศด้านบน — ห้ามปิดทับ
สายดำกลมของมอเตอร์ออกจากตัวกล่อง ปลายเป็นหัวต่อสีขาว

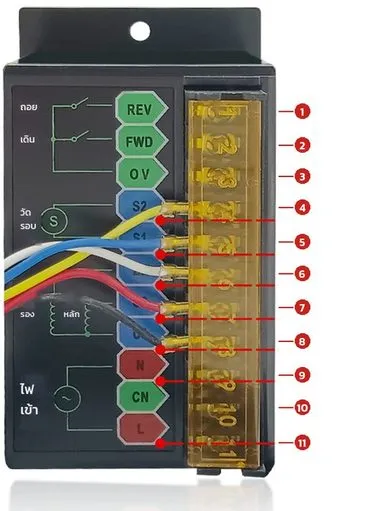

แผงขั้วต่อ 11 ขั้วอยู่ด้านข้าง มีฝาครอบเหลืองใส (รายละเอียดหน้า 6)
อย่ากดเปลี่ยนค่าในเมนูถ้าไม่แน่ใจ ค่าในเมนูมีผลต่อการทำงานของมอเตอร์ — ถ้าเผลอเปลี่ยนแล้วเครื่องทำงานแปลกไป ให้หยุดใช้และสอบถามฝ่ายขาย อย่าลองค่าแบบสุ่ม คำแนะนำทั่วไป
คู่มือตัวควบคุมความเร็วมอเตอร์ AC 220V จอดิจิทัล ซีรีส์ DSC (12 รหัส) · รหัสสินค้า 35922–35933
หน้า 5 / 13
7 การสั่งซื้อ · ข้อมูลที่ต้องแจ้ง
ORDERING
เงื่อนไขการสั่งซื้อ
สั่งซื้อขั้นต่ำ 1 ตัว — ทุกรหัส DSC-6W … DSC-400W (รหัส 35922–35933) · ผสมหลายขนาดในออเดอร์เดียวได้ สั่งรหัสละ 1 ตัวขึ้นไปหัวต่อมาตรฐานแถวเดียว 6 ขา ให้มากับสายเป็นค่าเริ่มต้น · หัวต่อสองแถว ชนิด A / B / C ต้องแจ้งตอนสั่ง (ระบุในออเดอร์/แจ้งฝ่ายขาย)ราคา: ดูในหน้าสินค้า / สอบถามฝ่ายขาย — ทุกรหัสดูราคาได้ในหน้าสินค้า หรือแจ้งรหัสกับฝ่ายขายระยะเวลารอสินค้าและค่าขนส่ง สอบถามฝ่ายขาย · ในกล่องมีตัวควบคุม 1 ตัว (ไม่รวมมอเตอร์ สวิตช์ภายนอก เบรกเกอร์)
ตัวอย่างการสั่ง Examples คำแนะนำทั่วไป
มอเตอร์ที่มี สั่ง หมายเหตุ
มอเตอร์เกียร์ 40W มีสายวัดรอบ ปลั๊กแถวเดียว 6 ขา DSC-40W × 1 ใช้หัวต่อที่ให้มาได้ทันที มอเตอร์ 120W ปลั๊กสองแถว ช่องกลม DSC-120W × 1 + แจ้งหัวต่อสองแถวส่งรูปปลั๊กมอเตอร์ให้ฝ่ายขายเทียบชนิด A / B / C ไลน์ผลิต 3 จุด มอเตอร์ 25W เหมือนกัน DSC-25W × 3 ตั้งค่าบนจอให้เท่ากันทุกจุดได้ สายพาน 90W + เครื่องผสม 200W DSC-90W × 1 · DSC-200W × 1 คนละวัตต์ ใช้คนละรหัส มอเตอร์ 30W สอบถามฝ่ายขาย ไม่มีรุ่น 30W — ส่งรูปป้ายมอเตอร์ก่อนเลือก มอเตอร์ธรรมดา ไม่มีสายวัดรอบ ไม่แนะนำ ตัวนี้ต้องใช้สัญญาณวัดรอบ S1/S2
ข้อมูลที่ควรส่งให้ฝ่ายขายก่อนสั่ง Before ordering
รูปป้ายมอเตอร์ (เห็นวัตต์ แรงดัน ชัด ๆ)
รูปปลั๊ก/หัวต่อที่ปลายสายมอเตอร์
มอเตอร์มีสายวัดรอบไหม (นับจำนวนสาย)
ไฟที่ใช้ 220V 1 เฟส ใช่หรือไม่
ใช้กับเครื่องอะไร (สายพาน / ผสม / บรรจุ ฯลฯ)
จำนวนตัวที่ต้องการแต่ละวัตต์
ต้องการต่อสวิตช์ภายนอกหรือไม่
ตัวควบคุมเดิม (ถ้ามี) ถ่ายรูปหน้า/หลัง
ตรวจรับสินค้า On delivery คำแนะนำทั่วไป
ตรวจทันทีเมื่อได้รับ
รุ่น/วัตต์บนกล่องหรือตัวเครื่องตรงกับที่สั่ง
หัวต่อปลายสายเป็นแบบที่สั่ง (แถวเดียว 6 ขา หรือชนิดสองแถวที่แจ้ง)
แผงหน้าไม่แตก ปุ่มกดได้ ลูกบิดหมุนลื่น สายไม่ฉีก
พบปัญหา
ถ่ายรูปกล่อง ตัวเครื่อง และหัวต่อ ก่อนติดตั้ง
แจ้งรหัสสินค้า (เช่น 35927 DSC-90W) และวันที่ได้รับ
หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ (หน้าสุดท้าย)
ตัวอย่างข้อความสั่งซื้อ (ส่งทาง LINE @PYCM) คำแนะนำทั่วไป
"สั่ง DSC-90W จำนวน 1 ตัว หัวต่อแถวเดียว 6 ขา ใช้กับมอเตอร์เกียร์ 90W ของสายพานลำเลียง (แนบรูปป้ายมอเตอร์ + รูปหัวต่อ)"DSC-200W จำนวน 2 ตัว ขอหัวต่อสองแถว ชนิดตามรูปที่แนบ ใช้กับเครื่องผสม"
คู่มือตัวควบคุมความเร็วมอเตอร์ AC 220V จอดิจิทัล ซีรีส์ DSC (12 รหัส) · รหัสสินค้า 35922–35933
หน้า 8 / 13
8 ติดตั้งทีละขั้น · ทดสอบครั้งแรก
INSTALLATION
ก่อนเริ่ม งานต่อไฟ 220V ควรให้ช่างไฟฟ้าทำ · ตัดไฟที่เบรกเกอร์ทุกครั้ง ก่อนต่อหรือถอดสาย · ต้องต่อสายดิน ตามข้อมูลสินค้า
ขั้นตอนติดตั้ง Step by step
ตัดไฟ ที่เบรกเกอร์/ปลั๊ก แล้วตรวจว่าไม่มีไฟจริงตรวจป้ายมอเตอร์ : AC 220V · วัตต์ตรงกับรุ่น DSC ที่ได้รับ · มีสายวัดรอบ ตามข้อมูลสินค้า ยึดตัวควบคุม เข้ากับแผง/หน้าตู้ด้วยสกรูที่รูบน–ล่าง (ห่าง 90 มม.) ให้แนวตั้ง ไม่โยกเสียบหัวต่อสายมอเตอร์ ให้ตรงทิศและสุด (หัวต่อแถวเดียว 6 ขา หน้า 7) — ถ้าไม่ใช้หัวต่อ ให้ช่างต่อสายตามผังขั้วด้านข้าง (หน้า 6)ต่อไฟเข้า ที่ขั้ว L และ N · ต่อสายดิน ให้มอเตอร์และตู้ · ควรมีเบรกเกอร์หรือฟิวส์ที่เหมาะกับขนาดมอเตอร์ตัดไฟได้ใกล้เครื่อง คำแนะนำทั่วไป (ถ้าใช้) ต่อสวิตช์ภายนอก ที่ขั้ว FWD / REV / 0V ตามหน้า 6
ตรวจซ้ำ ก่อนเปิดไฟ: ขันขั้วแน่น ไม่มีเส้นทองแดงโผล่แตะกัน ปิดฝาครอบขั้ว เก็บสายไม่ให้โดนส่วนหมุน
ตัวกล่องอยู่หลังแผงหน้า สายมอเตอร์ออกด้านหลัง/ข้าง — เผื่อที่ในตู้สำหรับสายและหัวต่อ
ทดสอบครั้งแรก First run
หมุนลูกบิดไปที่ 0 (ทวนเข็มสุด) ก่อนเปิดไฟ คำแนะนำทั่วไป
เปิดไฟ — จอติด ไฟสถานะ STOP ติด คำแนะนำทั่วไป
กด FWD แล้วค่อย ๆ หมุนลูกบิดขึ้น ดูมอเตอร์เริ่มหมุนและตัวเลขบนจอเปลี่ยน
ดูทิศหมุนของเครื่องจักร (สายพานไปทางที่ต้องการไหม) — ถ้ากลับด้าน ใช้ REV เป็นทิศใช้งานแทน หรือสลับสวิตช์ภายนอก
กด STOP รอมอเตอร์หยุดสนิท แล้วทดสอบ REV
เดินเครื่องเปล่าสั้น ๆ ฟังเสียง ดูความร้อนมอเตอร์ แล้วค่อยใส่งานจริง
ผ่าน ถ้า
มอเตอร์หมุนเรียบ ไม่ฮัมดัง ไม่ร้อนผิดปกติ
หมุนลูกบิดแล้วความเร็วเปลี่ยนตาม และนิ่งที่ค่าที่ตั้ง
FWD / REV / STOP ตอบสนองถูกต้อง ไฟสถานะตรง
หยุดทันที ถ้า
มีควัน กลิ่นไหม้ หรือเสียงผิดปกติ
มอเตอร์วิ่งเต็มรอบ ปรับลูกบิดไม่ได้ (ดูหน้า 12)
จอขึ้นสัญญาณผิดพลาด → ตัดไฟ ตรวจสาย แล้วกด STOP ล้าง
เช็กลิสต์ก่อนเปิดไฟครั้งแรก Pre-power check คำแนะนำทั่วไป
วัตต์ DSC ตรงกับป้ายมอเตอร์
มอเตอร์มีสายวัดรอบ และหัวต่อเสียบสุด
ไฟเข้าที่ขั้ว L / N เท่านั้น
ต่อสายดินมอเตอร์และตู้แล้ว
ขั้วต่อขันแน่น ปิดฝาครอบขั้ว
ลูกบิดอยู่ที่ 0
สวิตช์ภายนอก (ถ้ามี) อยู่ตำแหน่งหยุด
ไม่มีคน/ของในส่วนหมุนของเครื่องจักร
คู่มือตัวควบคุมความเร็วมอเตอร์ AC 220V จอดิจิทัล ซีรีส์ DSC (12 รหัส) · รหัสสินค้า 35922–35933
หน้า 9 / 13
9 การใช้งานประจำวัน · ปรับรอบ · เปลี่ยนทิศ
OPERATION
เดินหน้า กด FWD — ไฟ FWD ติด มอเตอร์หมุนทิศเดินหน้า ตามข้อมูลสินค้า
ถอยหลัง กด REV — ไฟ REV ติด มอเตอร์หมุนกลับทิศ ตามข้อมูลสินค้า
หยุด กด STOP — มอเตอร์หยุด · ใช้ล้างสัญญาณผิดพลาดด้วย ตามข้อมูลสินค้า
ปรับรอบ หมุนลูกบิด 0–10 ตามเข็ม = เร็วขึ้น · ดูค่าบนจอ ตามข้อมูลสินค้า
ขั้นตอนใช้งานประจำวัน Daily routine ตามข้อมูลสินค้า
ตรวจว่าเครื่องจักรว่าง ไม่มีคน/มือ/ของอยู่ในส่วนหมุนหรือสายพาน
เปิดไฟ แล้วกด FWD (หรือ REV ) ให้มอเตอร์เริ่มหมุน
หมุนลูกบิดปรับความเร็วตามต้องการ ดูตัวเลขบนจอ
เมื่อเลิกใช้ กด STOP แล้วตัดไฟเมื่อไม่ใช้งานนาน
เคล็ดลับให้ได้ความเร็วเท่าเดิมทุกวัน Repeatable speed คำแนะนำทั่วไป
จดค่าบนจอไว้กับงาน
เมื่อได้ความเร็วที่ใช่ จดตัวเลขบนจอ + ชื่องาน/สินค้า ติดไว้ข้างเครื่อง
วันต่อไปหมุนลูกบิดจนจอขึ้นตัวเลขเดิม — ไม่ต้องกะจากขีดลูกบิด
หลายเครื่องมอเตอร์รุ่นเดียวกัน ตั้งตัวเลขเท่ากันได้
เริ่มช้าแล้วค่อยเพิ่ม
งานใหม่เริ่มที่รอบต่ำ แล้วเพิ่มทีละน้อยจนได้จังหวะที่ต้องการ
เครื่องผสม/กวน: เริ่มช้ากันกระเด็น แล้วค่อยเพิ่ม
ความเร็วจริงที่ได้ขึ้นกับมอเตอร์และอัตราทดเกียร์ ⚠ ยังไม่ได้ยืนยัน
เปลี่ยนทิศหมุนอย่างปลอดภัย Reversing ตามข้อมูลสินค้า
กด STOP → รอมอเตอร์หยุดสนิท → จึงกด FWD หรือ REV
การกลับทิศทันทีขณะมอเตอร์ยังหมุน ทำให้เกียร์/สายพานกระชาก และมอเตอร์ร้อน · ใช้สวิตช์ภายนอกก็ต้องผ่านจังหวะหยุดเช่นกัน
จอแสดงผล และเมนู MODE Display & menu
จอแสดงอะไร แสดงค่าความเร็ว/ค่าตั้งเป็นตัวเลข 4 หลัก ตามข้อมูลสินค้า — หน่วยและความหมายของตัวเลขในแต่ละโหมด สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน เมนูตั้งค่า MODE → ▲ / ▼ → ENTER — รายการเมนู (เช่น ค่าที่แสดงบนจอ) สอบถามฝ่ายขาย ก่อนเปลี่ยนปิดไฟแล้วเปิดใหม่ ตรวจทิศและความเร็วทุกครั้งก่อนใส่งาน — การจำค่าหลังปิดไฟ ⚠ ยังไม่ได้ยืนยัน ไม่ใช้เมนูเลยได้ไหม ได้ — ใช้แค่ FWD / REV / STOP และลูกบิด ก็คุมงานทั่วไปได้ครบ คำแนะนำทั่วไป
ตารางบันทึกค่าตั้ง (พิมพ์ติดข้างเครื่อง) Setting log คำแนะนำทั่วไป
งาน / สินค้า ตัวเลขบนจอ ทิศ หมายเหตุ
FWD / REV FWD / REV FWD / REV
คู่มือตัวควบคุมความเร็วมอเตอร์ AC 220V จอดิจิทัล ซีรีส์ DSC (12 รหัส) · รหัสสินค้า 35922–35933
หน้า 10 / 13
11 ปัญหาที่พบบ่อยและวิธีแก้
TROUBLESHOOTING
อาการ สาเหตุที่เป็นไปได้ วิธีแก้
เปิดไฟแล้วจอไม่ติด ไม่มีไฟเข้า · เบรกเกอร์/ฟิวส์ตัด · ต่อไฟผิดขั้ว (ต้องเป็น L และ N) ตรวจไฟที่ปลั๊ก/เบรกเกอร์ · ตัดไฟแล้วตรวจสายที่ขั้ว L / N ให้แน่น จอติด แต่มอเตอร์ไม่หมุน ยังไม่ได้กด FWD / REV · ลูกบิดอยู่ที่ 0 · หัวต่อมอเตอร์หลวม/ไม่สุด · สายมอเตอร์ขาด กด FWD หรือ REV แล้วหมุนลูกบิดขึ้น · ตัดไฟ เสียบหัวต่อใหม่ให้สุด · ตรวจสาย รอบไม่นิ่ง / วิ่งเต็มรอบ ปรับลูกบิดไม่ได้ สายวัดรอบ S1/S2 ไม่ได้ต่อหรือหลุด · มอเตอร์ไม่มีตัววัดรอบ · หัวต่อผิดขา ตัดไฟ ตรวจสายวัดรอบ (ขา 4–5 ของหัวต่อ / ขั้ว S1, S2) · ยืนยันว่ามอเตอร์เป็นแบบปรับรอบ มอเตอร์ร้อนจัด / ฮัมดัง / ไม่มีแรง วัตต์ตัวควบคุมไม่ตรงมอเตอร์ (คาปาซิเตอร์ในตัวไม่เหมาะ) · โหลดเกินมอเตอร์ ตรวจป้ายมอเตอร์ เปลี่ยนเป็น DSC วัตต์ที่ตรง · ลดโหลด/ตรวจเกียร์ฝืด หมุนกลับทิศจากที่ต้องการ ทิศของเครื่องจักรตรงข้ามกับคำว่าเดินหน้าของมอเตอร์ · ต่อสวิตช์ภายนอกสลับ ใช้ปุ่ม REV เป็นทิศทำงาน หรือสลับสาย FWD / REV ที่สวิตช์ภายนอก จอขึ้นสัญญาณผิดพลาด สายวัดรอบ/สายมอเตอร์มีปัญหา · มอเตอร์ติดขัด ตัดไฟ ตรวจสายและดูว่ามอเตอร์หมุนคล่อง แล้วกด STOP เพื่อล้างสัญญาณ · ความหมายรหัสบนจอ สอบถามฝ่ายขาย กดปุ่มหน้าเครื่องไม่ตอบสนอง สวิตช์ภายนอกปิดวงจรค้างอยู่ · มีการเปลี่ยนค่าในเมนู ปลดสวิตช์ภายนอกแล้วลองใหม่ · สอบถามฝ่ายขายเรื่องค่าในเมนู สวิตช์ภายนอกสั่งไม่ได้ ต่อสายผิดขั้ว · ขั้ว 0V ไม่ได้ต่อเป็นขาร่วม · สายหลวม ตรวจตามผังหน้า 6: FWD–0V = เดินหน้า, REV–0V = ถอยหลัง · ขันขั้วให้แน่น เสียบหัวต่อมอเตอร์ไม่ได้ มอเตอร์ใช้หัวต่อสองแถว / คนละแบบ สั่งหัวต่อสองแถวชนิดที่ตรง (A / B / C) — ส่งรูปให้ฝ่ายขายเทียบ มอเตอร์กระตุกตอนกลับทิศ กดกลับทิศขณะยังหมุน กด STOP รอหยุดสนิทก่อนทุกครั้ง เบรกเกอร์ตัดเมื่อเริ่มเดิน สายลัดวงจร · ต่อไฟผิดขั้ว · มอเตอร์ช็อต หยุดใช้ ให้ช่างไฟฟ้าตรวจสายและมอเตอร์ก่อนเปิดไฟอีกครั้ง ตัวควบคุมร้อนมาก ติดตั้งในที่อับ ไม่มีอากาศถ่ายเท · ใช้กับมอเตอร์ใหญ่กว่าพิกัด ย้ายที่ติดตั้งให้อากาศถ่ายเท · ตรวจวัตต์มอเตอร์ให้ตรงรุ่น
ทุกครั้งที่ตรวจสาย/ขั้วต่อ ต้องตัดไฟก่อน · อาการที่ไม่อยู่ในตาราง หรือแก้แล้วไม่หาย ให้หยุดใช้แล้วติดต่อฝ่ายบริการ คำแนะนำทั่วไป
ก่อนติดต่อฝ่ายบริการ เตรียมข้อมูลนี้
รหัสสินค้า (เช่น 35925 DSC-40W) · วันที่ได้รับสินค้า
รูปป้ายมอเตอร์ + รูปหัวต่อ + รูปแผงขั้วด้านข้างที่ต่อสายแล้ว
อาการ + เกิดตอนไหน (เปิดไฟ / กด FWD-REV / ปรับรอบ) · ตัวเลขหรือสัญญาณที่จอแสดง · คลิปสั้นถ้ามี
คู่มือตัวควบคุมความเร็วมอเตอร์ AC 220V จอดิจิทัล ซีรีส์ DSC (12 รหัส) · รหัสสินค้า 35922–35933
หน้า 12 / 13
12 คำถามที่พบบ่อย · ติดต่อ
FAQ · CONTACT
ใช้กับมอเตอร์ธรรมดาได้ไหม? ตัวนี้ออกแบบให้คุมรอบจากสายวัดรอบ S1/S2 — มอเตอร์ที่ไม่มีตัววัดรอบใช้คุมรอบไม่ได้ ควรใช้มอเตอร์ปรับรอบ AC 220V ตามข้อมูลสินค้า มอเตอร์ 30W ใช้รุ่นไหน? ไม่มีรุ่น 30W — สอบถามฝ่ายขาย ส่งรูปป้ายมอเตอร์ให้ช่วยเลือก ห้ามเดาเลือกเองต่างจากแบบลูกบิดอย่างเดียวยังไง? มีจอตัวเลข 4 หลัก เห็นค่าความเร็ว/ค่าตั้ง จดแล้วตั้งซ้ำได้ตรง · มีปุ่ม FWD / REV / STOP และไฟสถานะหน้าเครื่อง ตามข้อมูลสินค้า ใช้กับ 380V / 3 เฟสได้ไหม? ไม่ได้ — ใช้ไฟ AC 220V 1 เฟส กับมอเตอร์ 1 เฟสเท่านั้น (ไม่ใช่อินเวอร์เตอร์)ใช้กับมอเตอร์ DC ได้ไหม? ไม่ได้ — สำหรับมอเตอร์ไฟฟ้ากระแสสลับ (AC) เท่านั้นต้องซื้อคาปาซิเตอร์เพิ่มไหม? ไม่ต้อง — มีคาปาซิเตอร์มอเตอร์อยู่ในตัว (ตามผู้ผลิต) จึงต้องเลือกวัตต์ให้ตรงมอเตอร์ ตามข้อมูลสินค้า หัวต่อไม่ตรงกับมอเตอร์ทำไง? ค่าเริ่มต้นเป็นแถวเดียว 6 ขา · มีหัวต่อสองแถว ชนิด A / B / C ต้องแจ้งตอนสั่ง — ส่งรูปหัวต่อมอเตอร์ให้ฝ่ายขายเทียบ ต่อสวิตช์ภายนอกได้ไหม? ได้ — ขั้ว FWD ต่อกับ 0V = เดินหน้า · REV ต่อกับ 0V = ถอยหลัง (ผังหน้า 6) ตามข้อมูลสินค้า จอแสดงอะไร? แสดงค่าความเร็ว/ค่าตั้งเป็นตัวเลข · รายละเอียดหน่วยและเมนู สอบถามฝ่ายขาย ติดตั้งในตู้คอนโทรลได้ไหม? ได้ — ยึดแผงด้วยสกรู 2 รู ระยะ 90 มม. แผงหน้าสูงประมาณ 100 มม. · เว้นที่ระบายอากาศ คำแนะนำทั่วไป ปรับรอบได้ต่ำสุด–สูงสุดเท่าไร? ขึ้นกับมอเตอร์และอัตราทดเกียร์ — สอบถามฝ่ายขาย พร้อมแจ้งรุ่นมอเตอร์ ⚠ ยังไม่ได้ยืนยัน ใช้แทนตัวควบคุมเดิมของมอเตอร์ได้ไหม? ได้ถ้าวัตต์ตรง มอเตอร์มีสายวัดรอบ และหัวต่อตรงกัน — ส่งรูปตัวเดิม + ป้ายมอเตอร์ให้ฝ่ายขายตรวจ สั่งขั้นต่ำกี่ตัว? สั่งซื้อขั้นต่ำ 1 ตัว ทุกรหัสราคาเท่าไร? ราคา: ดูในหน้าสินค้า / สอบถามฝ่ายขาย — แจ้งรหัส เช่น DSC-60W กับฝ่ายขาย
ข้อมูลที่ยังไม่ได้ยืนยัน — สอบถามฝ่ายขาย Unconfirmed
ช่วงความเร็วรอบ (รอบ/นาที) · หน่วยตัวเลขบนจอ
รายการเมนูตั้งค่าใน MODE · การจำค่าหลังปิดไฟ
ความกว้าง/ความลึกตัวเครื่อง · อุณหภูมิใช้งาน
หน้าที่ขั้ว CN · ลำดับขาหัวต่อสองแถว
ใช้กับมอเตอร์ยี่ห้ออื่น (ขึ้นกับหัวต่อ/สายวัดรอบ)
ระยะเวลารอสินค้า · ค่าขนส่ง
