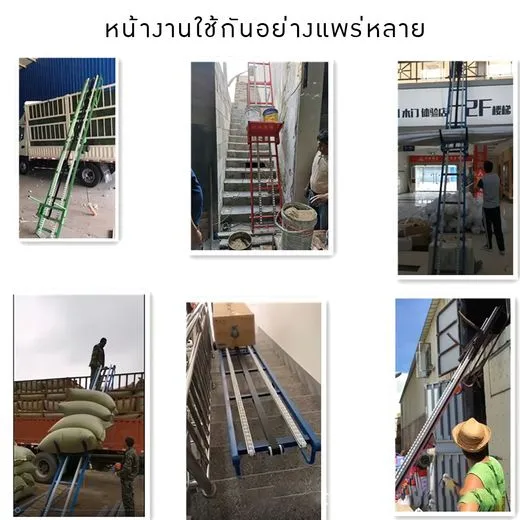

ลิฟท์ยกของแบบรางตั้ง ใช้มอเตอร์ไฟฟ้าดึงแคร่รับของวิ่งขึ้น–ลงตามราง เพียงกดปุ่มก็ส่งของขึ้นที่สูงได้โดยไม่ต้องแบก เหมาะกับงานยกกระสอบข้าว/อาหารสัตว์ ถุงปูน กล่องสินค้า ขึ้นกระบะรถบรรทุก ขึ้นชั้น 2 ระเบียง หรือหลังคา ใช้ไฟบ้าน 220V รางพับเก็บได้ ย้ายไปใช้งานหลายจุดได้
1
ตารางรุ่นและข้อมูลจำเพาะ
MODELS & SPECIFICATIONS
| รหัสสินค้า | รุ่น | ความยาวราง | ส่งของได้สูง (ระดับพื้นกระบะ/ชั้นที่ส่งของ) | รับน้ำหนัก / เที่ยว |
|---|---|---|---|---|
| 17703 | HG 3 ม. | 3 เมตร | 2–2.5 ม. | 100–150 กก. |
| 17704 | HG 4 ม. | 4 เมตร | 3–3.5 ม. | 100–150 กก. |
| 17705 | HG 5 ม. | 5 เมตร | 4–4.5 ม. | 100–150 กก. |
ส่งของได้สูง = ความสูงจุดที่แคร่ขึ้นไปส่งของได้เมื่อตั้งรางพิงตามมุมใช้งาน · ต้องการรางยาวกว่านี้สั่งทำได้
ข้อมูลร่วมทุกรุ่น Common Specifications
| แรงดันไฟฟ้า | ไฟบ้าน 220V (1 เฟส) |
|---|---|
| รับน้ำหนัก | 100–150 กก. ต่อเที่ยว (มอเตอร์มาตรฐาน) · 150–200 กก. (ตัวเลือกเสริม: มอเตอร์ใหญ่) |

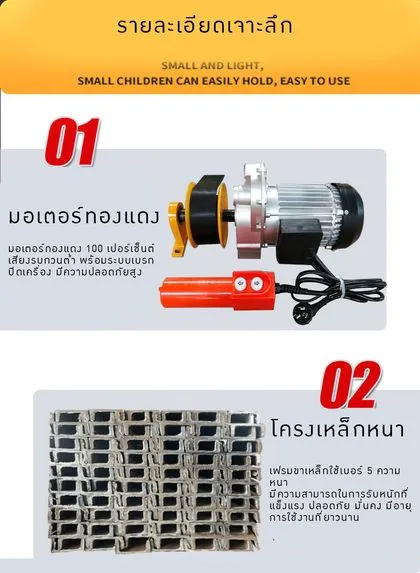

| มอเตอร์ | มอเตอร์ทองแดงแท้ พร้อมเบรกเมื่อไฟดับ/ปล่อยปุ่ม |

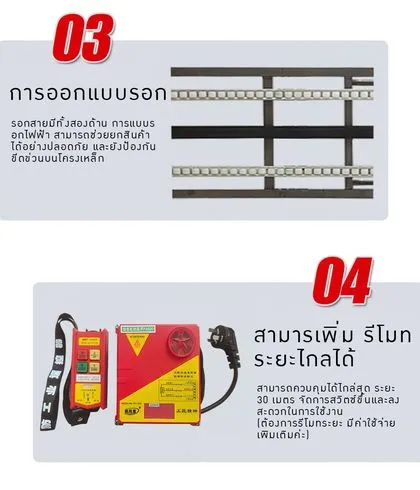

| การควบคุม | สวิตช์กดขึ้น–ลงแบบมีสาย (ด้ามจับ) — มาตรฐาน · รีโมทไร้สาย ควบคุมได้ไกลถึง 30 ม. (ตัวเลือกเสริม) |
| โครงสร้าง | เหล็กรางน้ำ (Channel) เบอร์ 5 ทำสีอบ · รางลูกกลิ้งแบบไม่ใช้กำลัง + ลูกล้อ PVC ด้านบน + สายยกแบบสายเข็มขัดนิรภัยรถยนต์ |

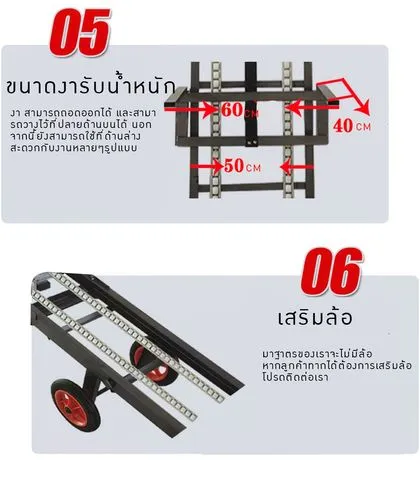

| แคร่รับของ | แคร่รับของกว้าง 60 ซม. งายื่น 40 ซม. · ความกว้างราง/ฐาน 50 ซม. · ถอดงาออกได้ (ใช้ด้านล่างเป็นฐานวางของ) |

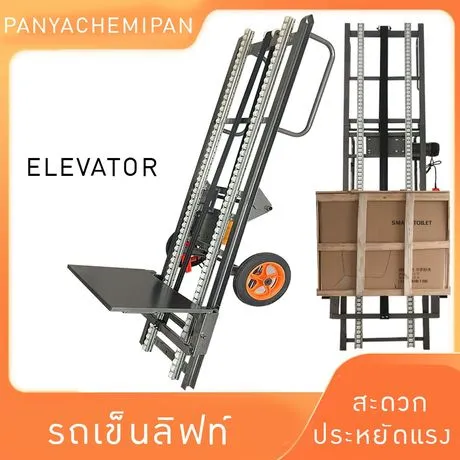

| ล้อเคลื่อนย้าย | มาตรฐานไม่มีล้อ — สั่งติดล้อเคลื่อนย้ายเพิ่มได้ (เข็นย้ายเครื่องได้สะดวก) |

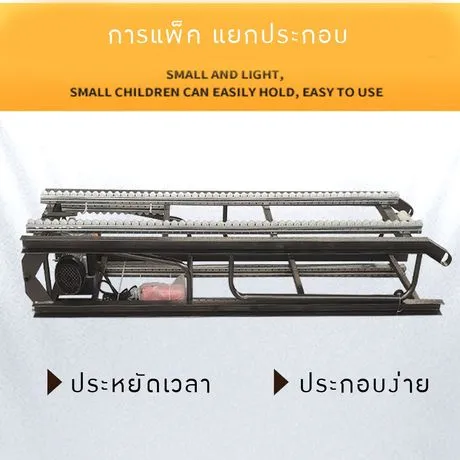

| การจัดเก็บ / จัดส่ง | พับรางเก็บได้ ประหยัดพื้นที่ · จัดส่งแบบแยกชิ้น ต้องประกอบเล็กน้อยก่อนใช้งาน |

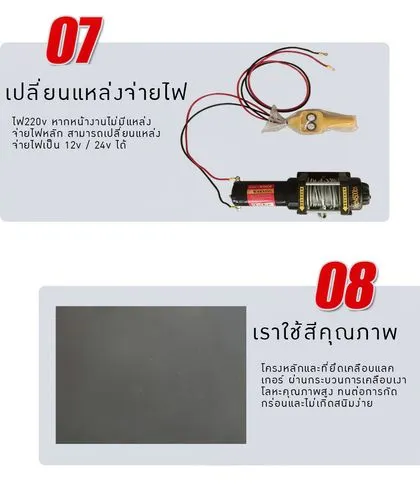

| สั่งทำพิเศษ | สั่งทำความยาวอื่น / เปลี่ยนเป็นมอเตอร์ 12V หรือ 24V (ใช้ไฟแบตเตอรี่รถ) ได้ — สอบถามก่อนสั่ง |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2
การประกอบ การใช้งาน และการดูแลรักษา
ASSEMBLY · OPERATION · CARE
| 1ประกอบรางเครื่องส่งแบบแยกชิ้น/พับราง — กางรางให้สุด ขันน็อตข้อต่อให้แน่นทุกจุด ตรวจว่าสายยกไม่บิดและวางอยู่บนลูกล้อด้านบน | 2ตั้งเครื่องวางฐานบนพื้นแข็ง เรียบ ไม่ลื่น พิงปลายรางกับขอบกระบะ/ขอบระเบียงที่แข็งแรง ให้ปลายรางเลยจุดส่งของเล็กน้อย | 3ต่อไฟเสียบไฟ 220V ที่มีสายดิน ใช้สายพ่วงขนาดเหมาะสม · ตรวจสายไฟและสวิตช์ไม่ชำรุดก่อนใช้งาน |
| 4วางของวางของกลางแคร่ ให้น้ำหนักพิงราง ไม่เกินพิกัดรับน้ำหนัก · ของกองสูง/ทรงไม่มั่นคง ให้รัดกับแคร่ก่อน | 5กดยกกดปุ่ม ขึ้น ค้างไว้ แคร่จะวิ่งตามราง ปล่อยปุ่มแล้วหยุดทันที (มีเบรก) · ถึงจุดส่งของให้คนด้านบนรับของออก | 6ลดลงกดปุ่ม ลง ให้แคร่กลับสู่ฐาน · ใช้รีโมทไร้สาย (ถ้ามี) สั่งจากด้านบนหรือด้านล่างได้ในระยะ 30 ม. |
ความปลอดภัย
- ห้ามคนขึ้นยืนหรือนั่งบนแคร่ — เครื่องนี้ใช้ยกสิ่งของเท่านั้น ไม่ใช่ลิฟท์โดยสาร
- ห้ามยืนหรือเดินใต้แนวราง/ใต้ของที่กำลังยก และห้ามยกเกินพิกัดรับน้ำหนัก
- ปลายรางต้องพิงจุดที่มั่นคง ฐานไม่ลื่นไถล · ห้ามใช้บนพื้นเอียงหรือพื้นทรุด · ระวังสายไฟฟ้าแรงสูงเหนือศีรษะ
- ก่อนปรับตั้ง ซ่อม หรือย้ายเครื่อง ให้ถอดปลั๊กทุกครั้ง · หยุดใช้ทันทีถ้าสายยกขาด/ฉีก หรือมอเตอร์มีเสียงผิดปกติ
เลือกรุ่นให้ตรงงาน
- วัดความสูงจุดที่ต้องส่งของ (เช่น พื้นกระบะ ขอบระเบียง) แล้วเลือกรุ่นที่ ส่งของได้สูง ครอบคลุม: ไม่เกิน 2.5 ม. → 3 ม. · ไม่เกิน 3.5 ม. → 4 ม. · ไม่เกิน 4.5 ม. → 5 ม.
- ต้องย้ายเครื่องบ่อย แนะนำสั่งติดล้อ · ยกของหนักเกิน 150 กก. ต่อเที่ยว เลือกมอเตอร์ใหญ่ · ไม่มีไฟบ้านหน้างาน สั่งมอเตอร์ 12V/24V
การดูแลรักษา และแก้ปัญหาเบื้องต้น Care & Troubleshooting
| อาการ / งาน | สาเหตุที่พบบ่อย | วิธีแก้ / วิธีดูแล |
|---|---|---|
| หลังใช้งานทุกวัน | ฝุ่นปูน เศษดิน ติดราง/ลูกกลิ้ง | ถอดปลั๊ก ปัดทำความสะอาดรางและลูกกลิ้ง เก็บสายไฟไม่ให้โดนน้ำ |
| ตรวจทุกสัปดาห์ | น็อตคลาย / สายยกสึก | ขันน็อตข้อต่อราง ตรวจสายยกไม่ฉีกขาด หยอดน้ำมันเพลาลูกล้อและข้อพับ |
| กดแล้วไม่ทำงาน | ไม่มีไฟเข้า / สายพ่วงยาวหรือเล็กเกิน | ตรวจปลั๊ก เบรกเกอร์ และไฟ 220V · ใช้สายพ่วงที่สั้นและขนาดใหญ่พอ |
| มอเตอร์ครางแต่ยกไม่ขึ้น | ของหนักเกินพิกัด / แคร่ติดขัด | ลดน้ำหนักของ ตรวจว่ารางตรง ไม่มีสิ่งกีดขวางแคร่ |
| แคร่วิ่งไม่เรียบ/สะดุด | รางบิด / ข้อต่อไม่แน่น / ลูกกลิ้งสกปรก | จัดรางให้ตรง ขันข้อต่อ ทำความสะอาดลูกกลิ้ง |
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 ต่อ 2 · แจ้งรหัสสินค้าและความยาวรางทุกครั้ง
