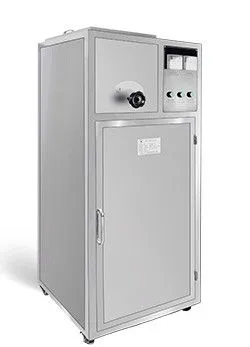

เครื่องขึ้นรูปเม็ดกลมเล็กแบบหยด (Drip pill) — ให้ความร้อนวัตถุดิบที่เป็นของเหลว/ของเหลวข้นในถังวัตถุดิบ แล้วหยดผ่านหัวหยดลงในถังหล่อเย็นทรงกระบอกใส หยดจะหดตัวเป็นทรงกลมและแข็งตัวระหว่างจมลง จากนั้นปล่อยเม็ดออกทางวาล์วด้านล่าง · ควบคุมอุณหภูมิหัวหยดและถังวัตถุดิบแยกกัน 2 ชุด · เหมาะกับงานวิจัยพัฒนาสูตร (R&D) และการผลิตล็อตเล็กของอาหารเสริม สมุนไพร ผลิตภัณฑ์นม อาหาร-เครื่องดื่ม และงานเคมี
หัวหยด 1 หัวถังวัตถุดิบ 2 ลิตร~60 เม็ด/นาทีเม็ด Ø 2–5 มม.15–60 มก./เม็ด220V · 4 kW
1
ข้อมูลจำเพาะ
SPECIFICATIONS
| รุ่น | DW-1 (รหัสสินค้า 24876) |
|---|---|
| ความจุถังวัตถุดิบ | 2 ลิตร |
| กำลังการผลิต | ประมาณ 60 เม็ด/นาที (ขึ้นกับความหนืดวัตถุดิบ ขนาดเม็ด และอุณหภูมิที่ตั้ง) |
| เส้นผ่านศูนย์กลางเม็ด | 2–5 มม. |
| น้ำหนักต่อเม็ด | 15–60 มก. |
| จำนวนหัวหยด | 1 หัว · ปรับขนาดหยดได้ด้วยตัวปรับแบบหมุน |
| ไฟฟ้า | 220V · กำลังไฟรวม 4 kW |
| แผงควบคุม | เทอร์โมสตัทอุณหภูมิหัวหยด + เทอร์โมสตัทอุณหภูมิถังวัตถุดิบ · สวิตช์ 3 ปุ่ม: ให้ความร้อนหัวหยด / ไฟส่องสว่าง / ให้ความร้อนถังวัตถุดิบ |
| วัตถุดิบที่ใช้ได้ | ของเหลว / ของเหลวข้น (หลอมเหลวได้) |
| ขนาดเครื่อง (ก × ล × ส) | 60 × 55 × 150 ซม. · มีล้อเลื่อนใต้ตู้ |
| น้ำหนักเครื่อง | 82 กก. |
ขนาดเครื่องวัดด้วยมือ อาจคลาดเคลื่อนเล็กน้อย · เครื่องนี้ทำเม็ดหยดทรงกลมจากวัตถุดิบหลอมเหลว ไม่ใช่เครื่องปั้นลูกกลอนจากผงยาผสมน้ำผึ้ง
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2

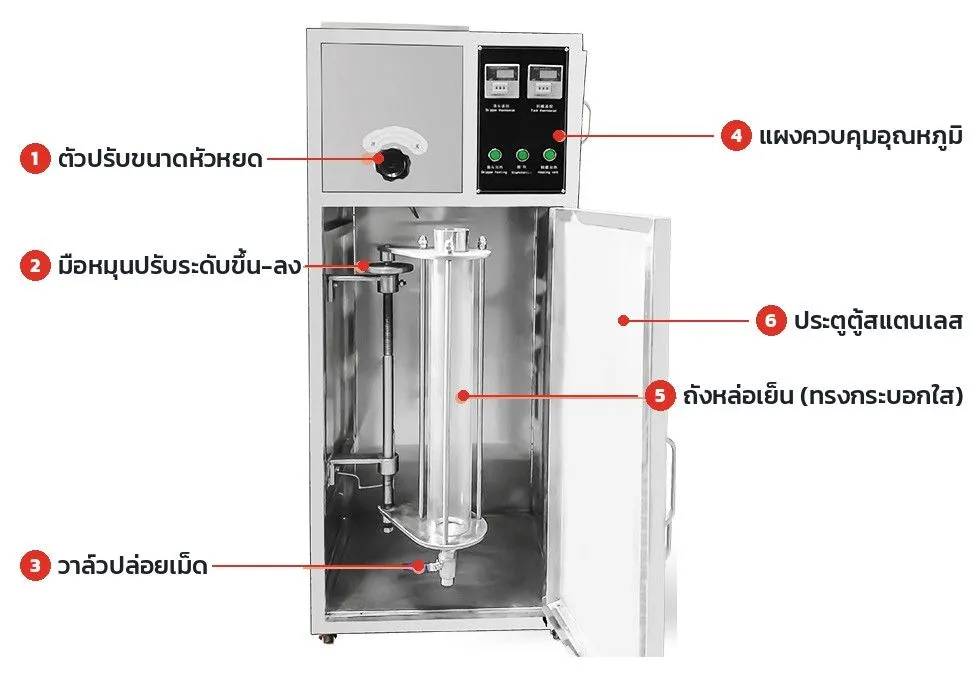

ส่วนประกอบของเครื่อง
PARTS

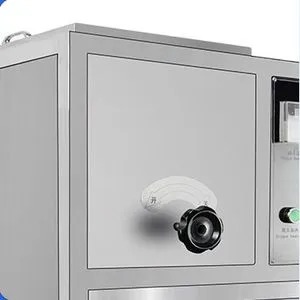

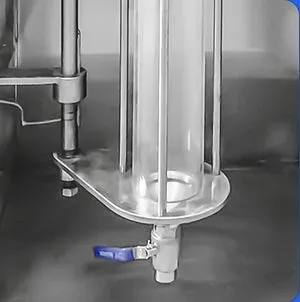

| 1ตัวปรับขนาดหัวหยดหมุนปุ่มเพื่อปรับขนาดหยด/อัตราการหยด ให้ได้ขนาดเม็ดตามต้องการ | 2มือหมุนปรับระดับยกหรือลดระดับชุดถังหล่อเย็น เพื่อตั้งระยะระหว่างหัวหยดกับผิวของเหลวหล่อเย็น | 3วาล์วปล่อยเม็ดเปิดปล่อยเม็ดที่ขึ้นรูปแล้วออกจากก้นถังหล่อเย็น ช่วยไม่ให้เม็ดอุดตันในเครื่อง |

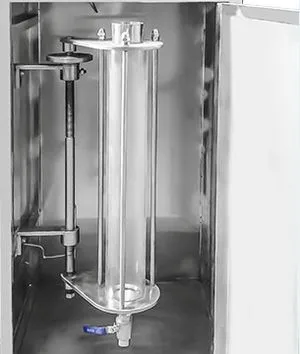

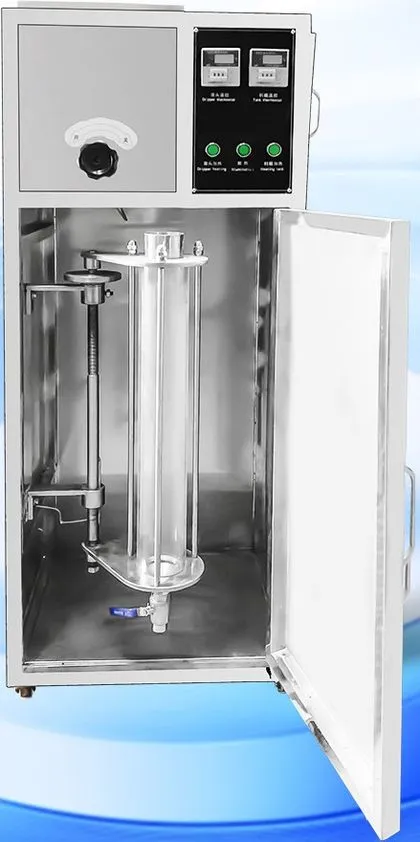

| 4แผงควบคุมอุณหภูมิเทอร์โมสตัทหัวหยด · เทอร์โมสตัทถังวัตถุดิบ · สวิตช์ให้ความร้อนหัวหยด / ไฟส่องสว่าง / ให้ความร้อนถังวัตถุดิบ | 5ถังหล่อเย็น (ทรงกระบอกใส)บรรจุของเหลวหล่อเย็น หยดจะหดตัวเป็นทรงกลมและแข็งตัวระหว่างจมลง มองเห็นการขึ้นรูปได้ตลอด | 6ตู้และประตูสแตนเลสปิดประตูระหว่างทำงานเพื่อกันฝุ่นและลมรบกวนการหยด |

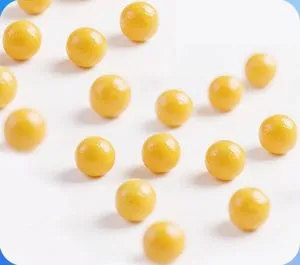

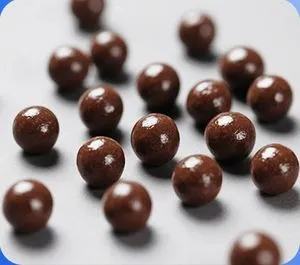

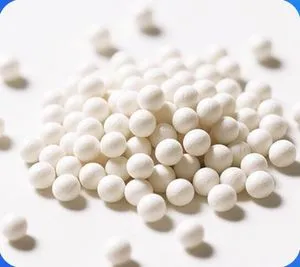

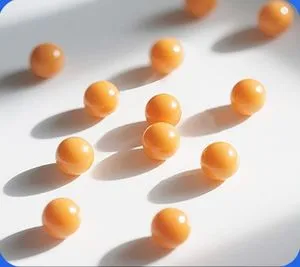

ตัวอย่างเม็ดที่ทำได้ Applications
ใช้กับผลิตภัณฑ์นม อาหาร-เครื่องดื่ม อาหารเสริม/สมุนไพร และงานเคมี ที่ต้องการเม็ดกลมตันขนาดเล็ก — วัตถุดิบต้องหลอมเหลวหรือเป็นของเหลวข้นที่ไหลผ่านหัวหยดได้ และแข็งตัวเมื่อเย็นลง
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
3
ขั้นตอนการใช้งาน และการดูแลรักษา
OPERATION · CARE
| 1ติดตั้งวางบนพื้นเรียบ ล็อกล้อ · ต่อไฟ 220V ที่มีสายดิน ใช้สายไฟ/เต้ารับ/เบรกเกอร์ที่รองรับ 4 kW ไม่พ่วงปลั๊กร่วมเครื่องอื่น | 2เตรียมถังหล่อเย็นปิดวาล์วปล่อยเม็ดก่อน แล้วเติมของเหลวหล่อเย็นที่ไม่ละลายเข้ากับเนื้อเม็ด (เลือกตามสูตร เช่น น้ำมันพาราฟินเหลว หรือน้ำมันซิลิโคน) | 3อุ่นเครื่องเปิดสวิตช์ให้ความร้อนถังวัตถุดิบและหัวหยด ตั้งอุณหภูมิที่เทอร์โมสตัททั้ง 2 ชุดตามสูตร รอจนอุณหภูมิคงที่ |
| 4เติมวัตถุดิบเติมวัตถุดิบที่ผสมและหลอมแล้วลงถังวัตถุดิบ ไม่เกิน 2 ลิตร · กรองเศษผงหยาบออกก่อนเพื่อกันหัวหยดอุดตัน | 5ปรับและทดลองหยดหมุนมือหมุนปรับระดับให้ได้ระยะหยดที่เหมาะสม แล้วค่อย ๆ หมุนตัวปรับหัวหยด ทดลองหยดและวัดขนาด/น้ำหนักเม็ดก่อนเดินงานจริง | 6เก็บเม็ดเม็ดจะจมลงก้นถัง เปิดวาล์วปล่อยเม็ดลงตะแกรงรอง แยกของเหลวหล่อเย็นออก แล้วขจัดน้ำมันส่วนเกินที่ผิวเม็ดตามขั้นตอนของสูตร |
ความปลอดภัย
- ถังวัตถุดิบและหัวหยดร้อนขณะทำงาน — สวมถุงมือกันความร้อน ห้ามจับหัวหยดหรือถังขณะเปิดเครื่อง
- เครื่องใช้ไฟ 4 kW ต้องมีสายดิน · ห้ามให้น้ำหรือของเหลวหกเข้าแผงควบคุม · ก่อนทำความสะอาดหรือซ่อมให้ปิดสวิตช์และถอดปลั๊ก และรอให้เครื่องเย็นลง
- ของเหลวหล่อเย็นชนิดน้ำมันลื่นมาก — เช็ดที่หกบนพื้นทันที
การดูแลรักษา Care
| ›หลังเลิกงานระบายวัตถุดิบที่เหลือออกขณะยังอุ่น (ถ้าปล่อยให้เย็นจะแข็งตัวในถังและหัวหยด) แล้วทำความสะอาดถังวัตถุดิบและหัวหยด | ›ถังหล่อเย็นระบายของเหลวหล่อเย็นออกทางวาล์ว กรองเศษเม็ดออกก่อนนำกลับมาใช้ · เช็ดทรงกระบอกใสด้วยผ้านุ่ม ไม่ใช้แปรงลวด | ›ตัวตู้เช็ดตู้สแตนเลสด้วยผ้าชุบน้ำยาทำความสะอาดอ่อน ๆ แล้วเช็ดให้แห้ง · ตรวจสายไฟและวาล์วไม่ให้รั่วซึม |
| อาการ | สาเหตุที่พบบ่อย | แนวทางแก้ |
|---|---|---|
| เม็ดไม่กลม / มีหาง | ระยะหยดไม่เหมาะ / อุณหภูมิวัตถุดิบไม่เหมาะ | ปรับระดับด้วยมือหมุน แล้วปรับอุณหภูมิหัวหยด/ถังวัตถุดิบทีละน้อย ทดลองหยดใหม่ |
| เม็ดติดกัน | หยดเร็วเกินไป / ของเหลวหล่อเย็นอุ่นเกินไป | หมุนตัวปรับหัวหยดลดอัตราการหยด · พักให้ของเหลวหล่อเย็นเย็นลงก่อนทำต่อ |
| ขนาดเม็ดไม่สม่ำเสมอ | อุณหภูมิ/ระดับวัตถุดิบในถังเปลี่ยน | รอให้อุณหภูมิคงที่ก่อนเริ่ม · เติมวัตถุดิบให้ระดับใกล้เคียงกันตลอดงาน |
| หัวหยดไม่ไหล / อุดตัน | อุณหภูมิหัวหยดต่ำ วัตถุดิบแข็งตัว / มีเศษผงหยาบ | ตรวจสวิตช์ให้ความร้อนหัวหยดและค่าที่ตั้ง · กรองวัตถุดิบก่อนเติม |
| ไม่มีความร้อน / เครื่องไม่ทำงาน | ไม่มีไฟเข้า / ยังไม่เปิดสวิตช์ให้ความร้อน | ตรวจปลั๊ก เบรกเกอร์ และสวิตช์บนแผง · ยังไม่ได้ ติดต่อฝ่ายบริการ |
อุณหภูมิ ระยะหยด และชนิดของเหลวหล่อเย็นที่เหมาะสม ขึ้นกับสูตรของแต่ละผลิตภัณฑ์ — ควรทดลองกับวัตถุดิบจริงในปริมาณน้อยก่อนเสมอ
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 ต่อ 2 · แจ้งรหัสสินค้า 24876 และรุ่น DW-1 ทุกครั้ง
