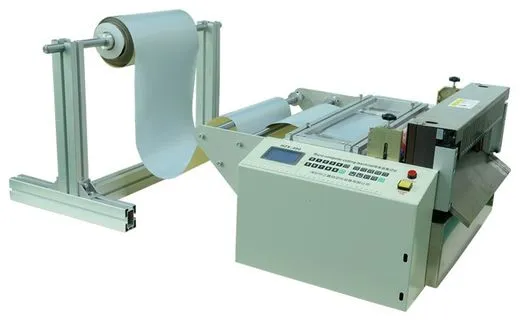

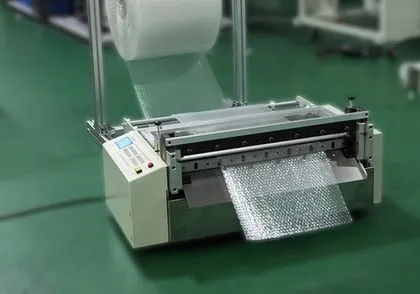

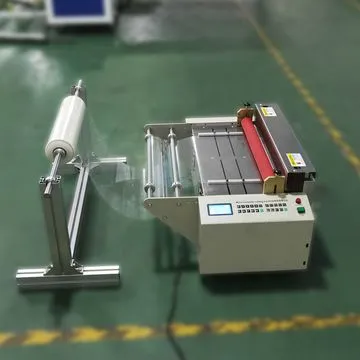

เครื่องตัดวัสดุแบบม้วนให้เป็นแผ่นตามความยาวที่ตั้งไว้ ควบคุมด้วยระบบไมโครคอมพิวเตอร์ ป้อนวัสดุด้วยลูกกลิ้งแล้วตัดด้วยใบมีดแบบกิโยตินอัตโนมัติจนครบจำนวน เหมาะกับบับเบิ้ลกันกระแทก ถุงลมกันกระแทก (Air Column) ฟิล์ม PET / OPP / PVC / PE ผ้าไม่ทอ กระดาษกาว/สติกเกอร์ กระดาษ Release ฟอยล์ทองแดง/อะลูมิเนียม และวัสดุม้วนบางอื่น ๆ — 7 ขนาดตามความยาวใบมีด สเปกการตัดเหมือนกันทุกรุ่น
ไฟบ้าน 220Vตัดยาว 0.1–9,999.9 มม.สูงสุด 85 ครั้ง/นาทีแม่นยำ 0.1 มม.ตั้งจำนวนแผ่นได้ขาแขวนม้วนอะลูมิเนียม
1
ตารางรุ่นและข้อมูลจำเพาะ
MODELS & SPECIFICATIONS
| รหัสสินค้า | รุ่น | ความยาวใบมีด | ความกว้างในการตัด (หน้ากว้างวัสดุสูงสุด) | กำลังไฟ | ขนาดตัวเครื่อง (มม.) ลึก × กว้าง × สูง | น้ำหนัก |
|---|---|---|---|---|---|---|
| 24380 | HZX-400 | 400 มม. | 380 มม. | 750 W | 580 × 670 × 380 | 70 กก. |
| 24381 | HZX-500 | 500 มม. | ≈ 480 มม. | 750 W | 580 × 770 × 380 | 80 กก. |
| 24382 | HZX-600 | 600 มม. | ≈ 580 มม. | 800 W | 580 × 870 × 380 | 90 กก. |
| 24383 | HZX-700 | 700 มม. | ≈ 680 มม. | 800 W | 580 × 970 × 380 | 105 กก. |
| 24384 | HZX-800 | 800 มม. | ≈ 780 มม. | 1,100 W | 580 × 1,070 × 380 | 140 กก. |
| 24385 | HZX-1000 | 1,000 มม. | ≈ 980 มม. | 1,500 W | 580 × 1,270 × 380 | 160 กก. |
| 24386 | HZX-1200 | 1,200 มม. | ≈ 1,180 มม. | 1,600 W | 580 × 1,470 × 380 | 200 กก. |
ความกว้างในการตัด = หน้ากว้างวัสดุสูงสุดที่ป้อนได้ — รุ่น HZX-400 = 380 มม. รุ่นอื่นประมาณความยาวใบมีดลบ 20 มม. (ค่า ≈) · ขนาดตัวเครื่อง คือเครื่องตัดหลัก ไม่รวมขาแขวนม้วนวัสดุที่ประกอบต่อด้านหลัง
สเปกร่วมทุกรุ่น Common Specifications
| แรงดันไฟฟ้า | 220V 50Hz (ไฟบ้าน 1 เฟส) |
|---|---|
| ความยาวในการตัด | 0.1 – 9,999.9 มม. (ตั้งค่าได้ทีละ 0.1 มม.) |
| ความเร็วในการตัด | สูงสุด 85 ครั้ง/นาที — ตัดชิ้นสั้นได้เร็วสุด ชิ้นยาวใช้เวลาป้อนวัสดุนานขึ้นตามความยาว |
| ความแม่นยำในการตัด | 0.1 มม. · มีฟังก์ชันชดเชยความยาว (ปรับแก้เมื่อวัสดุยืด/หด) |
| ภาษาแสดงผล | จอ LCD แสดงค่าเป็นตัวเลข · ป้ายชื่อปุ่มบนแผงเป็นภาษาอังกฤษ (ไม่มีเมนูภาษาไทย — ดูคำแปลปุ่มในหน้า 3) |
| ระบบควบคุม | ไมโครคอมพิวเตอร์ · จอ LCD + ปุ่มตัวเลข 0–9 และปุ่มฟังก์ชัน · ปุ่ม START / STOP แยก |

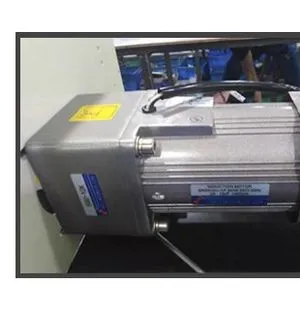

| ระบบตัด / ป้อน | ใบมีดกิโยตินเหล็กกล้าคาร์บอนสูง · มอเตอร์ตัด AC 250W · ลูกกลิ้งป้อนวัสดุ + สกรูปรับแรงกด · รางนำวัสดุปรับเลื่อนได้ |
| ความหนาวัสดุ | งานบับเบิ้ล/ถุงลมกันกระแทก หนาไม่เกิน 2 ซม. — หนากว่านี้ต้องส่งตัวอย่างวัสดุทดสอบก่อนสั่ง |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2

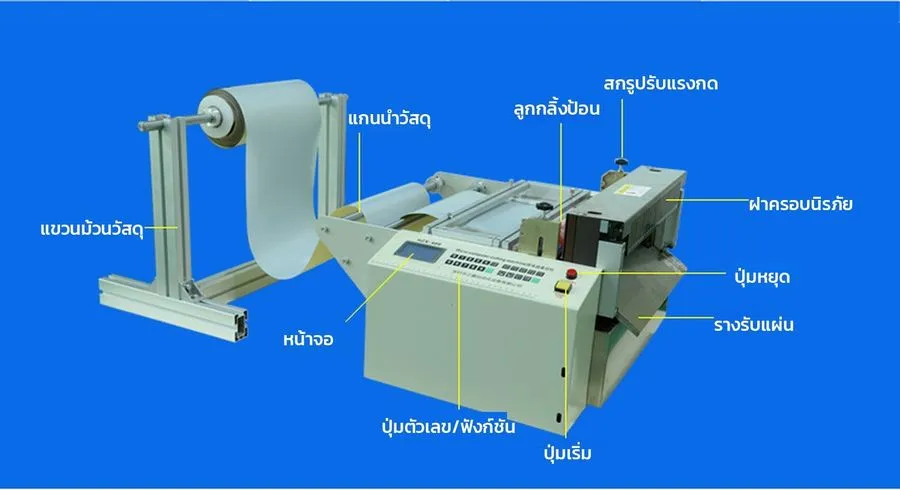

ส่วนประกอบ และวัสดุที่ตัดได้
PARTS & MATERIALS
| 1ขาแขวนม้วนวัสดุโครงอะลูมิเนียมโปรไฟล์ ประกอบต่อด้านหลังเครื่อง สอดแกนผ่านแกนกลางม้วน | 2แกนนำวัสดุพาวัสดุจากม้วนเข้าโต๊ะป้อน ให้วัสดุตึงสม่ำเสมอ | 3ลูกกลิ้งป้อน + สกรูปรับแรงกดลูกกลิ้งดึงวัสดุเข้าเครื่องตามความยาวที่ตั้ง · ขันสกรูปรับแรงกดให้พอดีกับความหนาวัสดุ |

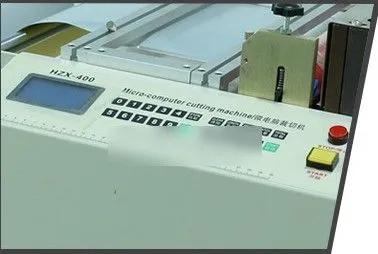

| 4ฝาครอบนิรภัยครอบแนวใบมีดตลอดความกว้าง กันมือเข้าใกล้ใบมีดขณะทำงาน | 5แผงควบคุมจอ LCD · ปุ่มตัวเลข/ฟังก์ชัน · ปุ่มเริ่ม (START สีเหลือง) · ปุ่มหยุด (STOP สีแดง) | 6รางรับแผ่นแผ่นที่ตัดแล้วไหลลงด้านหน้าเครื่อง วางถาด/กล่องรองรับได้ |
วัสดุที่ตัดได้ Materials

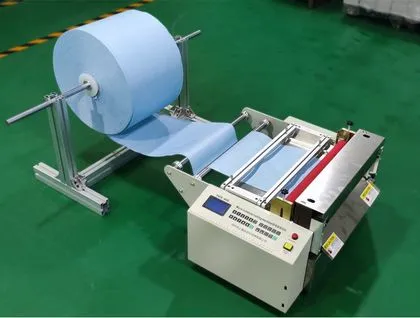

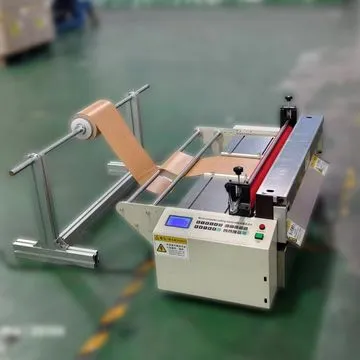

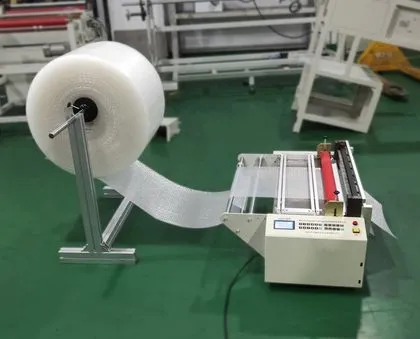

ฟิล์มกันรอย PET · ฟิล์ม OPP / PVC / PE · ฟิล์มสะท้อนแสง · ฟิล์มหด · ฟิล์มกาวร้อน · ฟิล์มทรานสเฟอร์ · โฟม EVA บาง · ผ้าไม่ทอ · ผ้าสักหลาด · ผ้าถัก · ผ้าก๊อซ · ผ้าปลอดฝุ่น · หนังเทียม PU · กระดาษฉนวน · กระดาษ Release · กระดาษกาว/สติกเกอร์ · กระดาษ Masking · วอลเปเปอร์ · ฟอยล์ทองแดง / อะลูมิเนียม · บับเบิ้ลและถุงลมกันกระแทก (หนาไม่เกิน 2 ซม.)
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
3
การติดตั้ง การใช้งาน และการดูแลรักษา
INSTALLATION · OPERATION · CARE
| 1ตั้งเครื่องวางบนโต๊ะแข็งแรง ได้ระดับ ไม่สั่นโยก รับน้ำหนักเครื่องได้ (70–200 กก. ตามรุ่น) · เว้นที่ด้านหลังสำหรับขาแขวนม้วน | 2ต่อไฟเสียบไฟ 220V 50Hz ที่มีสายดิน ใช้ปลั๊กเดี่ยว ไม่พ่วงหลายเครื่อง · ตรวจสายไฟไม่ชำรุดก่อนเปิด | 3ใส่ม้วนวัสดุสอดแกนผ่านม้วน วางบนขาแขวน ดึงปลายวัสดุผ่านแกนนำ เข้าใต้ลูกกลิ้งป้อน จนปลายพ้นแนวใบมีด |

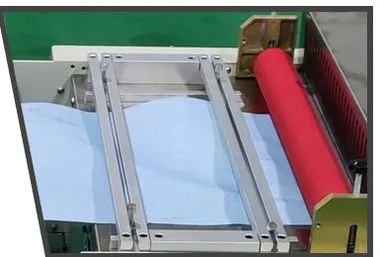

| 4จัดแนววัสดุเลื่อนรางนำวัสดุให้ชิดขอบม้วนพอดี วัสดุต้องตรง ไม่เบี้ยว · ขันสกรูปรับแรงกดให้ลูกกลิ้งจับวัสดุแน่นแต่ไม่บี้วัสดุ | 5ตั้งค่าใช้ปุ่มตัวเลขและปุ่มฟังก์ชันตั้ง ความยาวตัด (0.1–9,999.9 มม.) จำนวนแผ่น และความเร็ว ตามป้ายบนแผงเครื่อง | 6ทดลองแล้วเริ่มงานตัดทดลอง 2–3 แผ่น วัดความยาวจริง ถ้าคลาดเคลื่อนให้ใช้ฟังก์ชันชดเชยความยาว แล้วกด START · หยุดกด STOP |
| START (ปุ่มเหลือง) | เริ่มป้อนและตัดอัตโนมัติจนครบจำนวนที่ตั้ง |
|---|---|
| STOP (ปุ่มแดง) | หยุดเครื่องทันที — ใช้เมื่อวัสดุติด เบี้ยว หรือต้องการเปลี่ยนม้วน |
| ปุ่มตัวเลข 0–9 | ใส่ค่าความยาว / จำนวนแผ่น / ความเร็ว |
| ฟังก์ชันหมายเลข 6 | คืนค่าการตั้งค่าเริ่มต้นของเครื่อง (ใช้เมื่อค่าที่ตั้งไว้ผิดปกติ — ค่าที่ตั้งเองจะหาย ต้องตั้งใหม่) |
ความปลอดภัย
- ห้ามสอดมือหรือนิ้วเข้าใต้ฝาครอบนิรภัย/แนวใบมีด ขณะเครื่องเปิดอยู่ — ใบมีดตัดอัตโนมัติโดยไม่เตือน
- ทุกครั้งที่ดึงวัสดุที่ติด ปรับลูกกลิ้ง หรือทำความสะอาด ให้กด STOP และถอดปลั๊กก่อน
- ห้ามถอดฝาครอบนิรภัยออกขณะใช้งาน · ผมยาว เนคไท สายคล้อง ต้องเก็บให้เรียบร้อย · ไม่ให้เด็กเข้าใกล้เครื่อง
เลือกรุ่นให้ตรงงาน
- วัดหน้ากว้างม้วนวัสดุที่ใช้กว้างที่สุด แล้วเลือกรุ่นที่ความกว้างในการตัดมากกว่าหน้ากว้างวัสดุ เช่น ม้วนกว้าง 650 มม. → HZX-700 ขึ้นไป
- รุ่น 400–700 มม. ใช้กำลังไฟไม่เกิน 800 W วางบนโต๊ะแพ็คของทั่วไปได้ · รุ่น 800–1,200 มม. หนัก 140–200 กก. ควรวางบนโต๊ะเหล็กหรือแท่นที่แข็งแรง
- วัสดุพิเศษ หนา ลื่น หรือยืดมาก แนะนำส่งตัวอย่างวัสดุมาทดสอบตัดก่อนสั่ง
การดูแลรักษา Care
| ›หลังเลิกงานถอดปลั๊ก ปัดเศษวัสดุและฝุ่นออกจากโต๊ะป้อน ลูกกลิ้ง และรางรับแผ่น ด้วยแปรงหรือลมเป่า | ›ลูกกลิ้งเช็ดคราบกาว/คราบสกปรกด้วยผ้าชุบแอลกอฮอล์ ลูกกลิ้งสะอาดป้อนวัสดุตรงและแม่นยำกว่า | ›ใบมีดขอบตัดเริ่มมีเสี้ยนหรือตัดไม่ขาด = ใบมีดทื่อ ให้เปลี่ยนใบมีด (มีใบมีดอะไหล่ตามขนาดรุ่น) · ห้ามใช้ตัดโลหะแผ่นหนาหรือวัสดุแข็ง |
| อาการ | สาเหตุที่พบบ่อย | วิธีแก้ |
|---|---|---|
| ความยาวไม่เท่ากัน | ลูกกลิ้งลื่น / แรงกดน้อย / วัสดุยืด | เพิ่มแรงกดด้วยสกรู เช็ดลูกกลิ้ง ลดความเร็ว แล้วใช้ฟังก์ชันชดเชยความยาว |
| แผ่นตัดเบี้ยว | รางนำวัสดุไม่ชิดขอบ / ม้วนวางเอียง | จัดม้วนให้ตรงแนว เลื่อนรางนำให้พอดีหน้ากว้างวัสดุ |
| ตัดไม่ขาด / ขอบมีเสี้ยน | ใบมีดทื่อ / วัสดุหนาเกิน | เปลี่ยนใบมีด · บับเบิ้ล/ถุงลมต้องหนาไม่เกิน 2 ซม. |
| วัสดุยับ/ติดในเครื่อง | แรงกดมากเกิน / วัสดุบางมาก | กด STOP ถอดปลั๊ก ดึงวัสดุออก คลายสกรูปรับแรงกดลงเล็กน้อย |
| เครื่องไม่ทำงาน | ไม่มีไฟเข้า / ค่าตั้งผิด | ตรวจปลั๊กและไฟ 220V · ใช้ฟังก์ชันหมายเลข 6 คืนค่าเริ่มต้น แล้วตั้งค่าใหม่ · ยังไม่ได้ ติดต่อฝ่ายบริการ |
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 ต่อ 2 · แจ้งรหัสสินค้าและรุ่นทุกครั้ง
