เครื่องกวนไฟฟ้า ตระกูล T-200 เป็นเครื่องกวนแบบเคลื่อนที่ได้สำหรับถังมาตรฐาน 200 ลิตร (ถังน้ำมัน ถังสแตนเลส ถังพลาสติก) เข็นเครื่องเข้าคร่อมถัง แล้วยกแกนกวนขึ้น-ลงด้วยระบบไฮดรอลิก ปรับรอบด้วยอินเวอร์เตอร์และตั้งเวลากวนได้ที่ตู้ควบคุม เปลี่ยนถังได้เร็ว เหมาะกับงานผลิตล็อตเล็กครั้งละ 10–200 ลิตร
- 14 ช่วงความเร็วสูง 1,440 · สูงพิเศษ 2,900 · กลาง 300 · ต่ำ 200 rpm — เลือกตามความหนืดของงาน
- 2ยกแกนกวนด้วยไฮดรอลิกกดปุ่มขึ้น/ลง ไม่ต้องใช้แรงคน · มีตะแกรงกันที่เสาเครื่อง
- 3ตู้ควบคุมในตัวสวิตช์เริ่มทำงาน · ตัวปรับรอบ (อินเวอร์เตอร์) · ตัวตั้งเวลา · ออดเตือน
- 4ใบกวนเลือกได้ตามงานใบ 3 แฉกทรงกรวย/เฟรม · ดิสก์ฟันเลื่อย · ใบพัด · เกลียวริบบอน
- 5รุ่นกันระเบิด (EX)มอเตอร์กันระเบิด + ตู้ควบคุมกันระเบิด สำหรับพื้นที่มีไอระเหยไวไฟ
- 6ไฟ 380V 50Hz (3 เฟส)โครงเหล็กคาร์บอนพ่นสี · แกน/ใบกวนสแตนเลส 304 · ล้อเลื่อนเสียงเงียบ
รหัสสินค้าที่คู่มือนี้ครอบคลุม 20 รหัส · สเปกรายรุ่นดูหน้า 2
| รุ่นธรรมดา10 รหัส 21413–21422 | ||
|---|---|---|
| 21413 | T-200-2.2KW-1440 | 2.2 kW · 0–1,440 rpm |
| 21414 | T-200-3.7KW-1440 | 3.7 kW · 0–1,440 rpm |
| 21415 | T-200-3.7KW-2900 | 3.7 kW · 0–2,900 rpm |
| 21416 | T-200-5.5KW-1440 | 5.5 kW · 0–1,440 rpm |
| 21417 | T-200-5.5KW-2900 | 5.5 kW · 0–2,900 rpm |
| 21418 | T-200-0.75KW-300 | 0.75 kW · 0–300 rpm |
| 21419 | T-200-1.5KW-300 | 1.5 kW · 0–300 rpm |
| 21420 | T-200-2.2KW-300 | 2.2 kW · 0–300 rpm |
| 21421 | T-200-3.7KW-300 | 3.7 kW · 0–300 rpm |
| 21422 | T-200-2.2KW-200 | 2.2 kW · 0–200 rpm |
| รุ่นกันระเบิด (EX)10 รหัส 21423–21432 | ||
|---|---|---|
| 21423 | T-200-2.2KW-1440 | 2.2 kW · 0–1,440 rpm |
| 21424 | T-200-4KW-1440-EX | 4 kW · 0–1,440 rpm |
| 21425 | T-200-4KW-2900-EX | 4 kW · 0–2,900 rpm |
| 21426 | T-200-5.5KW-1440-EX | 5.5 kW · 0–1,440 rpm |
| 21427 | T-200-5.5KW-2900-EX | 5.5 kW · 0–2,900 rpm |
| 21428 | T-200-0.75KW-300-EX | 0.75 kW · 0–300 rpm |
| 21429 | T-200-1.5KW-300-EX | 1.5 kW · 0–300 rpm |
| 21430 | T-200-2.2KW-300-EX | 2.2 kW · 0–300 rpm |
| 21431 | T-200-4KW-300-EX | 4 kW · 0–300 rpm |
| 21432 | T-200-2.2KW-200-EX | 2.2 kW · 0–200 rpm |
ข้อมูลอ้างอิงจากเอกสารผู้ผลิต ขนาด/สเปกอาจปรับปรุงโดยไม่แจ้ง · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย ·
เนื้อหาที่ติดป้าย คำแนะนำทั่วไป เป็นแนวปฏิบัติทั่วไปของเครื่องกวนไฟฟ้า เรียบเรียงโดยปัญญาเคมีภัณฑ์ — หากป้ายบนตัวเครื่องจริงต่างจากคู่มือนี้ ให้ยึดตามตัวเครื่องและสอบถามฝ่ายบริการ
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
รุ่นและข้อมูลจำเพาะ
MODELS · SPECIFICATIONS · 20 รหัส
รุ่นธรรมดา 10 รหัส 21413–21422 · มอเตอร์ไฟฟ้าทั่วไป
| รหัส | รุ่น | ความเร็ว | มอเตอร์ | รอบกวน (rpm) ปรับด้วยอินเวอร์เตอร์ | แรงบิด พิกัด | ความหนืด สูงสุด (cps) |
|---|---|---|---|---|---|---|
| ความเร็วสูง 0–1,440 rpm21413 / 21414 / 21416 | ||||||
| 21413 | T-200-2.2KW-1440 | สูง | 2.2 kW | 0–1,440 | 14.6 N·m | 1,000 |
| 21414 | T-200-3.7KW-1440 | สูง | 3.7 kW | 0–1,440 | 19.9 N·m | 2,000 |
| 21416 | T-200-5.5KW-1440 | สูง | 5.5 kW | 0–1,440 | 26.3 N·m | 3,000 |
| ความเร็วสูงพิเศษ 0–2,900 rpm21415 / 21417 | ||||||
| 21415 | T-200-3.7KW-2900 | สูงพิเศษ | 3.7 kW | 0–2,900 | 13.11 N·m | 800 |
| 21417 | T-200-5.5KW-2900 | สูงพิเศษ | 5.5 kW | 0–2,900 | 17.88 N·m | 1,800 |
| ความเร็วกลาง 0–300 rpm (มีเกียร์ทด)21418 / 21419 / 21420 / 21421 | ||||||
| 21418 | T-200-0.75KW-300 | กลาง | 0.75 kW | 0–300 | 23 N·m | 3,000 |
| 21419 | T-200-1.5KW-300 | กลาง | 1.5 kW | 0–300 | 45 N·m | 4,000 |
| 21420 | T-200-2.2KW-300 | กลาง | 2.2 kW | 0–300 | 67 N·m | 5,000 |
| 21421 | T-200-3.7KW-300 | กลาง | 3.7 kW | 0–300 | 112 N·m | 7,000 |
| ความเร็วต่ำ 0–200 rpm (มีเกียร์ทด)21422 | ||||||
| 21422 | T-200-2.2KW-200 | ต่ำ | 2.2 kW | 0–200 | 100 N·m | 6,000 |
รุ่นกันระเบิด (EX) 10 รหัส 21423–21432 · มอเตอร์ + ตู้ควบคุมกันระเบิด
| รหัส | รุ่น | ความเร็ว | มอเตอร์ | รอบกวน (rpm) ปรับด้วยอินเวอร์เตอร์ | แรงบิด พิกัด | ความหนืด สูงสุด (cps) |
|---|---|---|---|---|---|---|
| ความเร็วสูง 0–1,440 rpm21423 / 21424 / 21426 | ||||||
| 21423 | T-200-2.2KW-1440EX | สูง | 2.2 kW | 0–1,440 | 14.6 N·m | 1,000 |
| 21424 | T-200-4KW-1440-EXEX | สูง | 4 kW | 0–1,440 | ≈26.5* N·m | ≥2,000* |
| 21426 | T-200-5.5KW-1440-EXEX | สูง | 5.5 kW | 0–1,440 | 26.3 N·m | 3,000 |
| ความเร็วสูงพิเศษ 0–2,900 rpm21425 / 21427 | ||||||
| 21425 | T-200-4KW-2900-EXEX | สูงพิเศษ | 4 kW | 0–2,900 | ≈13.2* N·m | ≥800* |
| 21427 | T-200-5.5KW-2900-EXEX | สูงพิเศษ | 5.5 kW | 0–2,900 | 17.88 N·m | 1,800 |
| ความเร็วกลาง 0–300 rpm (มีเกียร์ทด)21428 / 21429 / 21430 / 21431 | ||||||
| 21428 | T-200-0.75KW-300-EXEX | กลาง | 0.75 kW | 0–300 | 23 N·m | 3,000 |
| 21429 | T-200-1.5KW-300-EXEX | กลาง | 1.5 kW | 0–300 | 45 N·m | 4,000 |
| 21430 | T-200-2.2KW-300-EXEX | กลาง | 2.2 kW | 0–300 | 67 N·m | 5,000 |
| 21431 | T-200-4KW-300-EXEX | กลาง | 4 kW | 0–300 | ≈120* N·m | ≥7,000* |
| ความเร็วต่ำ 0–200 rpm (มีเกียร์ทด)21432 | ||||||
| 21432 | T-200-2.2KW-200-EXEX | ต่ำ | 2.2 kW | 0–200 | 100 N·m | 6,000 |
* รุ่น 4 kW กันระเบิด ผู้ผลิตไม่ได้ระบุในตาราง — แรงบิดคำนวณจากกำลัง/รอบ ความหนืดอ้างอิงรุ่น 3.7 kW (รองรับได้ไม่ต่ำกว่านี้) · ความหนืดสูงสุด = ค่าโดยประมาณที่รุ่นนั้นกวนได้ (cps = mPa·s; น้ำ ≈ 1 · น้ำมันพืช ≈ 50–100 · น้ำผึ้ง ≈ 2,000–10,000 cps) · รุ่น 300/200 rpm มีเกียร์ทด แรงบิดที่แกนจึงสูงกว่ารุ่นความเร็วสูงหลายเท่า
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
สเปกร่วม · เลือกรุ่นให้เหมาะกับงาน
COMMON SPEC · MODEL SELECTION
สเปกร่วมทุกรุ่น
| ไฟฟ้า | 380V 50Hz (3 เฟส) — ต้องมีสายดินและเบรกเกอร์ตัดไฟรั่ว |
|---|---|
| ปริมาณที่กวนได้ต่อครั้ง | 10–200 ลิตร |
| ถังที่ใช้ได้ | ถังทรงกลม Ø590 × สูง 860–960 มม. (200–250 ลิตร) เช่น ถังน้ำมันเหล็ก ถังสแตนเลส ถังพลาสติก |
| การยกแกนกวน | ยกขึ้น-ลงด้วยระบบไฮดรอลิก (กดปุ่ม) |
| วัสดุ | โครงเครื่องเหล็กคาร์บอนพ่นสี · แกนและใบกวนสแตนเลส 304 |
| ตู้ควบคุม | สวิตช์เริ่มทำงาน · ตัวปรับรอบ (อินเวอร์เตอร์) · ตัวตั้งเวลา · ออดเตือน (รุ่น EX ใช้ตู้กันระเบิด) |
| การเคลื่อนย้าย | ฐานตัว U คร่อมถัง + ล้อเลื่อนเสียงเงียบ เข็นไปใช้ได้หลายถัง |
| ขนาด / น้ำหนักเครื่อง ความยาวแกน / ระยะยก | ผู้ผลิตไม่ได้ระบุในเอกสาร — สอบถามฝ่ายขายก่อนสั่ง หากพื้นที่ติดตั้งหรือความสูงเพดานจำกัด |
เลือก 3 ขั้น
- ขั้นที่ 1 — พื้นที่ใช้งาน: มีไอระเหยไวไฟ (ทินเนอร์ ตัวทำละลาย แอลกอฮอล์เข้มข้น) → รุ่นกันระเบิด EX 21423–21432 · ทั่วไป → รุ่นธรรมดา 21413–21422
- ขั้นที่ 2 — ความเร็ว: ของเหลวไหลตัวดี ต้องการผสม/กระจายเร็ว → 1,440 rpm · ต้องการแรงเฉือนสูง กระจายผง/สี → 2,900 rpm · ของหนืด → 300 rpm หรือ 200 rpm (มีเกียร์ทด)
- ขั้นที่ 3 — กำลังมอเตอร์: ดูความหนืดสูงสุดของสูตร (ตอนท้ายสูตร หลังเติมผง/สารเพิ่มความข้นแล้ว) แล้วเลือกรุ่นที่รองรับได้สูงกว่าเผื่อไว้
ช่วงความเร็วและงานที่เหมาะ ตามเอกสารผู้ผลิต
| ช่วงความเร็ว | งานที่เหมาะ · ใบกวน | ความหนืดสูงสุด |
|---|---|---|
| ความเร็วสูง 0–1,440 rpm | ของเหลวไหลตัวดี (ใส–หนืดต่ำ/ปานกลาง) กระจายตัว ละลาย ผสมให้เป็นเนื้อเดียว ใบกวน: ใบ 3 แฉกทรงกรวย หรือ ใบ 3 แฉกแบบเฟรม (เลือก 1) | 1,000–3,000 cps |
| ความเร็วสูงพิเศษ 0–2,900 rpm | ของเหลวไหลตัวดี ต้องการแรงเฉือนสูง กระจายผง/สี ตีให้แตกตัว ใบกวน: ใบดิสก์ฟันเลื่อย (High-shear dispersion disc) | 800–1,800 cps |
| ความเร็วกลาง 0–300 rpm (มีเกียร์ทด) | ของเหลวหนืดปานกลาง–สูงที่ยังไหลได้ ใบกวน: ใบเกลียวริบบอน (1 ชั้น) · ใบใบพัด 3 แฉก (2 ชั้น) · ใบ 3 แฉกทรงกรวย (2 ชั้น) · ใบ 3 แฉกแบบเฟรม (1 ชั้น) — เลือก 1 | 3,000–7,000 cps |
| ความเร็วต่ำ 0–200 rpm (มีเกียร์ทด) | ของเหลวหนืดสูงที่ยังไหลได้ ต้องการแรงบิดมาก ไม่ตีฟอง ใบกวน: เลือก 1 จาก 4 แบบเดียวกับรุ่น 300 rpm | 6,000 cps |
ทุกรุ่นเหมาะกับของเหลวที่ยังไหลได้ (ของเหลว–ของเหลว, ของเหลว–ผง) ไม่เหมาะกับครีมข้น เนื้อแป้งโด หรือของแข็ง · ของหนืดเกิน 7,000 cps ปรึกษาฝ่ายขายเพื่อเลือกเครื่องชนิดอื่น
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
ใบกวน · ขนาดถัง · ชิ้นส่วน
IMPELLER · DRUM SIZE · PARTS
แบบใบกวน ระบุแบบตอนสั่งซื้อ — ภาพประกอบ
ใช้กับถังขนาดไหนได้บ้าง?
เครื่องตระกูลนี้ออกแบบมาสำหรับถังทรงกลม Ø590 × สูง 860–960 มม. (200–250 ลิตร) — ฐานเครื่องคร่อมถังขนาดนี้พอดี และผู้ผลิตระบุถังสูงได้ไม่เกิน 96 ซม.• ถังเล็กกว่า (เช่น 20–100 ลิตร) ใช้ได้ถ้าใบกวนจมในของเหลวและไม่ชนผนัง/ก้นถัง · ปริมาณขั้นต่ำประมาณ 10 ลิตร
• ถังที่ใหญ่หรือสูงกว่านี้ใช้ไม่ได้ (เช่น ถัง 500 ลิตร, ถัง IBC 1,000 ลิตร, ถังเหลี่ยมขนาดใหญ่) — ฐานคร่อมไม่ได้ ใบกวนลงไม่ถึงก้น และกำลังไม่พอ ให้ดูเครื่องกวนสำหรับถัง 500 / 1,000 ลิตร หรือแจ้งขนาดถัง (กว้าง × ยาว × สูง) และชนิดของเหลวให้ฝ่ายขายเพื่อหาเครื่องที่เหมาะหรือสั่งทำ
อุปกรณ์เสริม (สั่งทำ) สอบถามฝ่ายขาย
- ฝาปิดกันกระเด็น/กันฝุ่น — สั่งทำตามขนาดถัง ลดการกระเด็นของของเหลวและฝุ่นตกลงถังขณะกวน
- รางเลื่อนหน้า-หลัง — ให้ชุดมอเตอร์/แกนกวนเลื่อนเข้า-ออกได้ จัดตำแหน่งแกนกวนกลางถังง่ายขึ้น

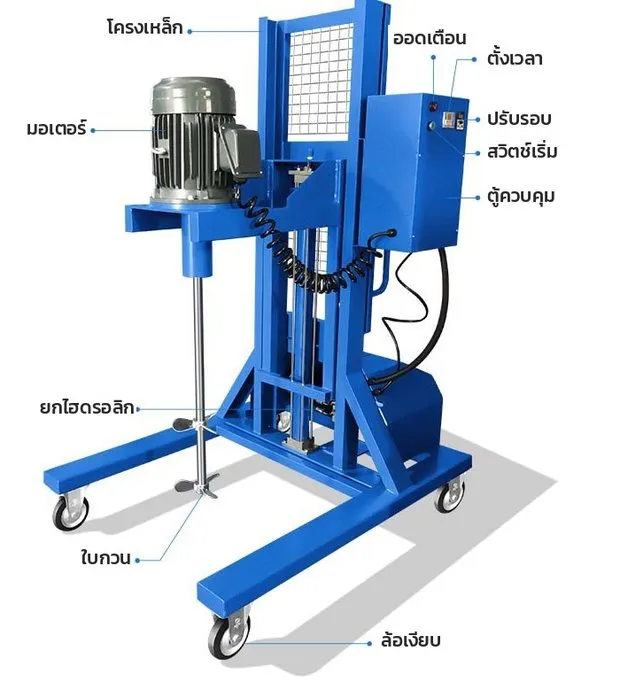

ชื่อชิ้นส่วน
1
มอเตอร์ขับแกนกวน (รุ่น 300/200 rpm มีเกียร์ทด · รุ่น EX เป็นมอเตอร์กันระเบิด)
2
โครงเหล็กเสาเครื่องเหล็กคาร์บอนพ่นสี มีตะแกรงกัน
3
ตู้ควบคุมสวิตช์เริ่ม · ปรับรอบ · ตั้งเวลา · ออดเตือน
4
ยกไฮดรอลิกยกแกนกวนขึ้น-ลง (กดปุ่ม)
5
ใบกวนแกนและใบกวนสแตนเลส 304 — แบบตามรุ่นที่สั่ง
6
ล้อเงียบล้อเลื่อนเสียงเงียบใต้ฐานตัว U
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
การเตรียมก่อนใช้งาน · วิธีใช้งานคำแนะนำทั่วไป
BEFORE USE · OPERATION
การเตรียมก่อนใช้งาน
- ไฟฟ้า — เต้ารับไฟ 3 เฟส 380V 50Hz พร้อมสายดิน และเบรกเกอร์ตัดไฟรั่ว ให้ช่างไฟฟ้าติดตั้ง · รุ่น EX ในพื้นที่อันตรายต้องเดินสายและต่อสายดินตามมาตรฐานพื้นที่อันตราย
- พื้นที่ — พื้นเรียบ แข็งแรง เว้นระยะรอบเครื่องให้เข็นเข้า-ออกและยกแกนกวนได้สะดวก
- ตรวจเครื่อง — สายไฟ ปลั๊ก สายไฮดรอลิกไม่ชำรุด · น็อตยึดใบกวน/ข้อต่อแกนแน่น ใบกวนไม่งอ · ตู้ควบคุมปิดสนิท
- ตรวจถัง — ถังตั้งมั่นคงบนพื้น ไม่บุบ ปริมาณของเหลวพอให้ใบกวนจมใต้ผิว และเว้นที่ว่างกันล้นขณะกวน
วิธีใช้งานทีละขั้น
- ยกแกนกวนขึ้นสุด — กดปุ่มยกขึ้นให้ใบกวนอยู่สูงกว่าปากถัง
- เข็นเครื่องเข้าคร่อมถัง — จัดแกนกวนให้อยู่กลางถัง (หรือเยื้องกลางเล็กน้อยเพื่อลดน้ำวน) แล้วล็อกล้อ
- ลดแกนกวนลงในถัง — กดลงช้า ๆ ระวังใบกวนชนขอบถัง ให้ใบกวนอยู่เหนือก้นถังพอประมาณ
- ตั้งเวลาและรอบ — ตั้งเวลากวน และตั้งรอบเริ่มต้นให้ต่ำไว้ก่อน
- เริ่มกวน — กดสวิตช์เริ่ม แล้วค่อย ๆ เพิ่มรอบจนผิวของเหลวเคลื่อนทั่วถังโดยไม่กระเด็นหรือดูดอากาศเป็นฟอง
- ระหว่างกวน — เติมวัตถุดิบทีละน้อย · ถ้าเสียงผิดปกติ สั่นแรง หรือออดเตือน ให้ลดรอบ/หยุดเครื่องตรวจสอบ
- เมื่อครบเวลา — ลดรอบแล้วหยุด รอใบกวนหยุดหมุนสนิท ก่อนยกแกนกวนขึ้นพ้นปากถัง ปล่อยให้ของเหลวหยดลงถัง
- หลังเลิกงาน — ปิดไฟ ล้างแกนและใบกวนทันทีก่อนสารแห้งติด ปลดล็อกล้อแล้วเข็นเครื่องออก
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
ความปลอดภัยคำแนะนำทั่วไป
SAFETY · อ่านให้ครบก่อนใช้งานครั้งแรก
1ใบกวนต้องจมในของเหลวก่อนเริ่มเดินเครื่อง
2หยุดหมุนก่อนยก-ลดห้ามยกขณะใบกวนหมุน
3ล็อกล้อทุกครั้งห้ามเข็นขณะแกนอยู่ในถัง
4ไฟ 380V มีสายดินปิดไฟก่อนล้าง/ซ่อม
ห้ามเด็ดขาด
- ห้ามเดินเครื่องขณะใบกวนอยู่นอกของเหลว (รอบสูงอาจทำให้แกนแกว่ง/งอ) · ห้ามยก-ลดแกนกวนขณะใบกวนยังหมุน
- ห้ามยื่นมือ เครื่องมือ หรือไม้กวนเข้าไปในถังขณะเครื่องทำงาน
- ห้ามยืนหรือวางสิ่งของใต้แขนมอเตอร์ขณะยก-ลด · ห้ามเข็นเครื่องขณะแกนกวนอยู่ในถัง
- ห้ามใช้เกินความหนืดที่รุ่นรองรับ — มอเตอร์ร้อนจัดหรือรอบตก ให้ลดรอบ/หยุดพัก
- ห้ามฉีดน้ำใส่มอเตอร์ ตู้ควบคุม และปลั๊ก · ห้ามดัดแปลงเครื่องหรือถอดอุปกรณ์ความปลอดภัยออก
ต้องทำทุกครั้ง
- อ่านคู่มือให้ครบ ผู้ใช้ต้องเข้าใจปุ่มควบคุมทุกปุ่ม · ไม่ให้ผู้ไม่เกี่ยวข้องใช้เครื่อง
- ตรวจเครื่องก่อนใช้งาน (หน้า 5) · เริ่มกวนที่รอบต่ำแล้วค่อยเพิ่ม · ใช้ฝาปิดถังเมื่อกวนรอบสูง
- สวมแว่นตา ถุงมือกันสารเคมี รองเท้านิรภัย · ศึกษาเอกสารความปลอดภัย (SDS) ของสารที่ใช้
- เกิดเหตุผิดปกติ (เสียงดัง สั่นแรง กลิ่นไหม้ ควัน ออดเตือน) หยุดเครื่องและตัดไฟทันที

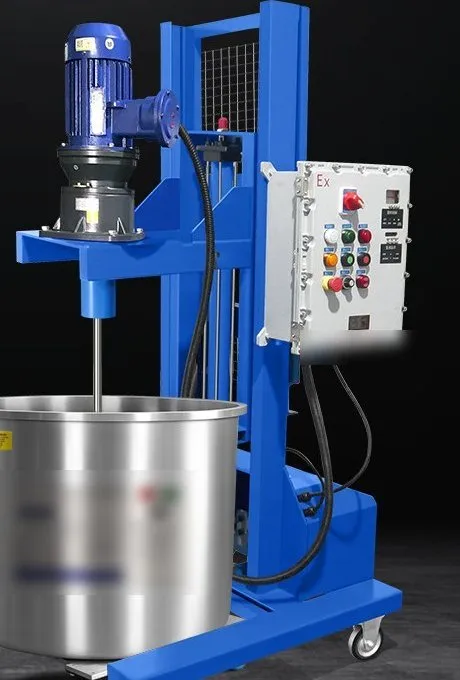

รุ่นธรรมดา vs รุ่นกันระเบิด (EX)
| รุ่นธรรมดา21413–21422 | รุ่นกันระเบิด EX21423–21432 | |
|---|---|---|
| มอเตอร์ | มอเตอร์ไฟฟ้าทั่วไป | มอเตอร์กันระเบิด |
| ตู้ควบคุม | ตู้เหล็กทั่วไป | ตู้ควบคุมกันระเบิด (ตัวตู้หล่อ ปิดด้วยน็อต) |
| พื้นที่ใช้งาน | พื้นที่ทั่วไป ไม่ใช่พื้นที่มีไอระเหยไวไฟ | พื้นที่มีไอระเหย/ฝุ่นไวไฟ เช่น ห้องผสมสี ทินเนอร์ ตัวทำละลาย |
ข้อควรรู้ รุ่น EX
- ห้ามเปิดฝาตู้ควบคุมกันระเบิดขณะมีไฟ · ปิดฝาและขันน็อตให้ครบทุกตัวหลังซ่อม
- ต้องต่อสายดินทั้งเครื่องและถัง เพื่อกันไฟฟ้าสถิตจากการกวนตัวทำละลาย
- ระดับการป้องกัน (เช่น กลุ่มก๊าซ/อุณหภูมิ) ให้ดูที่ป้ายบนมอเตอร์และตู้ควบคุม — ตรวจให้ตรงกับพื้นที่ใช้งานก่อนติดตั้ง
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
การดูแลรักษา · การเก็บรักษาคำแนะนำทั่วไป
MAINTENANCE · STORAGE
| ทุกครั้งหลังใช้ | ล้างแกนกวนและใบกวนทันทีก่อนสารแห้งติด (กาว/สี/เรซินแห้งแล้วล้างยาก และทำให้เครื่องสั่น) · เช็ดตัวเครื่องให้แห้ง · ห้ามฉีดน้ำใส่มอเตอร์ ตู้ควบคุม และปลั๊ก |
| ทุกสัปดาห์ | ตรวจน็อตยึดใบกวน/ข้อต่อแกน ขันให้แน่น · ตรวจสายไฟ ปลั๊ก สายไฮดรอลิก · ตรวจล้อและเบรกล้อ |
| ทุกเดือน | ตรวจระดับและการรั่วของน้ำมันไฮดรอลิก · ตรวจการรั่วซึมของเกียร์ทด (รุ่น 300/200 rpm) · หยอดน้ำมันล้อและจุดหมุน · ทำความสะอาดช่องระบายความร้อนมอเตอร์ |
| แกน/ใบสแตนเลส | ล้างด้วยน้ำสะอาดหรือน้ำยาเป็นกลาง · ห้ามใช้ฝอยเหล็ก น้ำยาคลอรีนเข้มข้น หรือกรดแก่ · โครงเหล็กพ่นสีที่สีถลอกให้ซ่อมสีกันสนิม |
| การเก็บ | เก็บในที่แห้ง มีหลังคา · ลดแกนกวนลงต่ำเมื่อไม่ใช้งาน · ล็อกล้อ · คลุมมอเตอร์และตู้ควบคุมกันฝุ่น |
7
ปัญหาเบื้องต้นและวิธีแก้คำแนะนำทั่วไป
TROUBLESHOOTING
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ |
|---|---|---|
| กดเริ่มแล้วเครื่องไม่ทำงาน | ไม่มีไฟเข้า ปลั๊กหลวม เบรกเกอร์ตัด ตัวตั้งเวลาเป็นศูนย์ | ตรวจไฟ 3 เฟส ปลั๊ก เบรกเกอร์ · ตั้งเวลาใหม่ |
| ออดเตือน / อินเวอร์เตอร์ตัด | โหลดเกิน (ของหนืดเกินรุ่น) ไฟตก ขาดเฟส | หยุดเครื่อง ลดรอบหรือลดปริมาณ · ให้ช่างตรวจไฟ |
| รอบตก มอเตอร์ร้อนจัด | ความหนืดสูงกว่าที่รุ่นรองรับ ใช้งานต่อเนื่องนาน | ลดรอบ พักเครื่อง · พิจารณารุ่นกำลังสูงกว่าหรือรุ่นรอบต่ำ |
| สั่นหรือเสียงดังผิดปกติ | ใบกวนหลวม/งอ มีสารแห้งติดใบกวน ล้อไม่ได้ล็อก | หยุดเครื่อง ขันน็อต ล้างใบกวน ล็อกล้อ · ใบงอให้เปลี่ยน |
| ฟองมาก / ของเหลวกระเด็น | รอบสูงเกินไป ใบกวนอยู่ใกล้ผิวของเหลว | ลดรอบ ลดแกนกวนให้ลึกขึ้น · ใช้ฝาปิดถัง |
| ยกแกนกวนไม่ขึ้น / ไหลลงเอง | น้ำมันไฮดรอลิกน้อยหรือรั่ว สายหรือสวิตช์ชำรุด | ห้ามยืนใต้แขนมอเตอร์ · หยุดใช้และติดต่อฝ่ายบริการ |
| ผสมไม่ทั่ว มีตะกอนก้นถัง | รอบต่ำเกินไป ใบกวนอยู่สูงเกิน เวลากวนสั้น | ลดแกนให้ใกล้ก้นถัง เพิ่มรอบ/เวลา · เลือกใบกวนให้เหมาะ |
แก้ไขเบื้องต้นแล้วยังไม่หาย หรือพบอาการที่ไม่มีในตาราง ให้หยุดใช้งานและติดต่อฝ่ายบริการ — ห้ามเปิดซ่อมมอเตอร์ ตู้ควบคุม หรือระบบไฮดรอลิกเอง
☎
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — แจ้งรหัสสินค้า/รุ่น (เช่น 21413 T-200-2.2KW-1440) อาการ และภาพ/คลิปประกอบ
LINE @PYCM · โทร 02-114-7416 กด 2
ข้อมูลอ้างอิงจากเอกสารผู้ผลิต ขนาด/สเปกอาจปรับปรุงโดยไม่แจ้ง · ข้อมูลที่คู่มือนี้ไม่ได้ระบุ (ขนาดและน้ำหนักเครื่อง ความยาวแกนกวน ระยะยก ขนาดลังขนส่ง) สอบถามฝ่ายขาย
— จบคู่มือ —
