คู่มือการใช้งาน · ข้อมูลเลือกรุ่น · ฉบับภาษาไทย
มอเตอร์เกียร์ทดรอบ 3 เฟส ขนาดเล็ก 0.1–3.7 kW
Small AC 3-Phase Gear Motor · Horizontal (H) / Vertical Flange (V) · รุ่น SGM 28 รุ่น
รหัสสินค้า 35776 – 35803
SGM-100H-18 … SGM-3700H-50 (H)
SGM-100V-18 … SGM-3700V-50 (V)

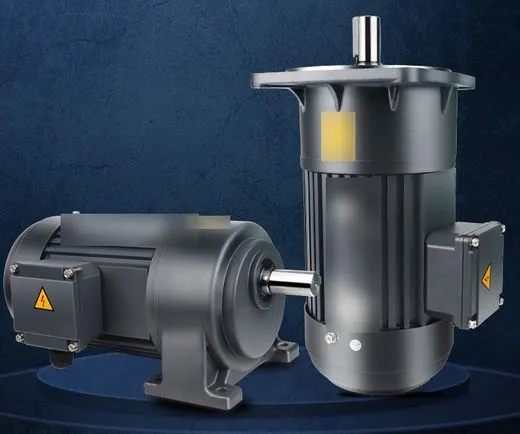

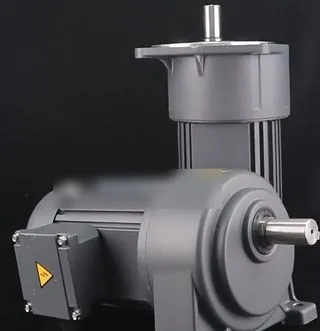

ซ้าย: แบบแนวนอน ขาตั้ง (H) · ขวา: แบบแนวตั้ง หน้าแปลน (V) — ภาพสินค้าจากผู้ผลิต
มอเตอร์ + ชุดเกียร์ทดรอบในตัวเดียว สำหรับขับสายพานลำเลียง เครื่องบรรจุ ใบกวนถังผสม ลูกกลิ้ง โต๊ะหมุน
และเครื่องจักรอัตโนมัติที่ต้องการรอบช้า แรงบิดสูง — เลือกได้ 3 อย่าง: กำลัง (kW) · ขนาดเพลา · แบบติดตั้ง H/V แล้วแจ้งอัตราทดตอนสั่ง ตามข้อมูลสินค้า
สิ่งสำคัญก่อนสั่ง/ก่อนใช้
- ใช้ไฟ 3 เฟสเท่านั้น (220V หรือ 380V) — ไฟบ้านทั่วไปต่อตรงไม่ได้ ต้องใช้อินเวอร์เตอร์ (หน้า 12)
- ต้องแจ้งอัตราทดตอนสั่งซื้อ — อัตราทดอยู่ในชุดเกียร์ เปลี่ยนเองภายหลังไม่ได้
- สั่งซื้อขั้นต่ำ 1 ตัว · เป็นสินค้าสั่งนำเข้า ระยะเวลาสอบถามฝ่ายขาย
- เลือกจากแรงบิด (kgf·m) ในตารางบทที่ 5 ไม่ใช่ดูแค่ kW · ให้ช่างไฟต่อสาย + สายดิน
จุดเด่น Features
| ›กำลัง 0.1–3.7 kW · 28 รุ่นมอเตอร์ไฟฟ้ากระแสสลับ 3 เฟส 4 โพล รอบมอเตอร์ประมาณ 1,400 รอบ/นาที ต่อเข้าชุดเกียร์ทดรอบในตัว เป็นชิ้นเดียว ตามข้อมูลสินค้า | ›อัตราทด 1:3 ถึง 1:200เลือกอัตราทดตอนสั่งซื้อ — รอบเพลาเอาต์พุตประมาณ 1,400 ÷ อัตราทด เช่น 1:10 ≈ 140 รอบ/นาที, 1:50 ≈ 28 รอบ/นาที ตามข้อมูลสินค้า | ›แนวนอนขาตั้ง (H) / แนวตั้งหน้าแปลน (V)H ยึดขากับฐานเครื่อง เพลาออกแนวนอน · V ยึดด้วยหน้าแปลนสี่เหลี่ยม 4 รู เพลาออกกลางหน้าแปลน ตามข้อมูลสินค้า |
| ›เพลา Ø18 / 22 / 28 / 32 / 40 / 50 มม.เพลาอัลลอยมีร่องลิ่ม ต่อเฟือง/สเตอร์โซ่/พูลเลย์/คัปปลิ้งได้ · แบบขนาดติดตั้ง 9 ขนาดในบทที่ 5 ตามข้อมูลสินค้า | ›ไฟ 3 เฟส 220V / 380Vต่อสายแบบเดลต้า (Δ) เมื่อใช้ 220V หรือสตาร์ (Y) เมื่อใช้ 380V · ใช้คู่อินเวอร์เตอร์ (VFD) ปรับรอบได้ ตามข้อมูลสินค้า | ›ขดลวดทองแดงล้วน · เฟืองชุบแข็งเฟืองอัลลอยผ่านคาร์บูไรซ์ · ตลับลูกปืนความแม่นยำสูง · กล่องต่อสายซีล กันน้ำกันฝุ่น · ฝาท้ายหนาพร้อมพัดลมในตัว ตามข้อมูลสินค้า |
ข้อมูลหลัก
มอเตอร์เหนี่ยวนำ 3 เฟส 220V/380V · 4 โพล · ~1,400 รอบ/นาที
อัตราทดมาตรฐาน 1:3 – 1:200 (สูงสุดตามขนาด ดูหน้า 3)
รอบเอาต์พุต ≈ 1,400 ÷ อัตราทด · แรงบิดเป็น kgf·m ที่ 50 Hz / 60 Hz
สั่งซื้อขั้นต่ำ 1 ตัว (แจ้งอัตราทดตอนสั่ง) · สินค้าสั่งนำเข้า
เกี่ยวกับเอกสารนี้ — เรียบเรียงโดยปัญญาเคมีภัณฑ์ จากตารางรุ่น ภาพแบบขนาด ตารางแรงบิด ภาพสินค้า คลิปสินค้า และภาพจากผู้ซื้อ
ร่วมกับหลักการใช้มอเตอร์เกียร์ทั่วไป · มีป้ายกำกับที่มา ตามข้อมูลสินค้า / คำแนะนำทั่วไป / ⚠ ยังไม่ได้ยืนยัน / ภาพจริงจากผู้ซื้อ ·
ภาพสินค้าอาจต่างจากของจริงเล็กน้อย ให้ยึดสินค้าที่ได้รับจริงเป็นหลัก
เนื้อหาในคู่มือ Contents
1มอเตอร์เกียร์คืออะไร · H/V · งานที่เหมาะ · หน้า 2
2ตารางรุ่นทั้ง 28 รหัส · หน้า 3
3สเปกร่วม · ส่วนประกอบ · หน้า 4
4วิธีเลือกรุ่น · คำนวณรอบ/แรงบิด · หน้า 5
5ตารางแรงบิด + แบบขนาด 9 ขนาด · หน้า 6–8
6การสั่งซื้อ · ตรวจรับ · หน้า 9
7ติดตั้งทางกล · หน้า 10

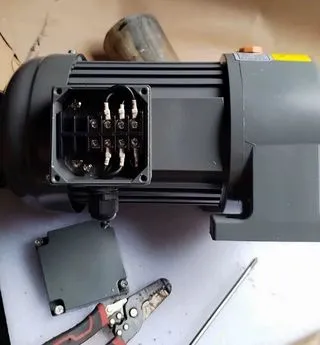

8ต่อไฟ 220V Δ / 380V Y · กลับทิศ · หน้า 11
9อินเวอร์เตอร์ · ทดลองเดินเครื่อง · หน้า 12
10ดูแลรักษา · ความปลอดภัย · หน้า 13
11อาการผิดปกติและวิธีแก้ · หน้า 14

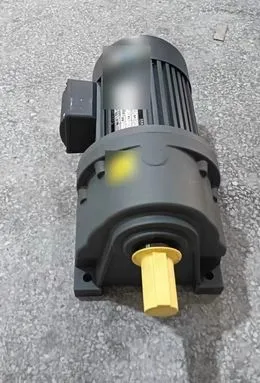

12คำถามที่พบบ่อย · ภาพจากผู้ซื้อ · ติดต่อ · หน้า 15
1มอเตอร์เกียร์ทดรอบคืออะไร · แบบ H / V · งานที่เหมาะ
WHAT IS A GEAR MOTOR · MOUNTING TYPES · APPLICATIONS
มอเตอร์ไฟฟ้า 4 โพลหมุนเร็วประมาณ 1,400 รอบ/นาที แต่เครื่องจักรส่วนใหญ่ต้องการรอบช้ากว่านั้นมาก (สายพานลำเลียง ใบกวน ลูกกลิ้ง)
ชุดเกียร์ทดรอบที่ติดอยู่หน้ามอเตอร์จะลดรอบลงตามอัตราทด และเพิ่มแรงบิดขึ้นเกือบเท่ากัน — เช่น อัตราทด 1:50 รอบเหลือประมาณ 28 รอบ/นาที
แต่แรงบิดที่เพลามากกว่าตัวมอเตอร์หลายสิบเท่า ทำให้มอเตอร์ตัวเล็กขับโหลดหนักได้โดยไม่ต้องต่อเกียร์บ็อกซ์แยก ตามข้อมูลสินค้า
1ไฟ 3 เฟส220V (Δ) / 380V (Y)
›
2มอเตอร์ 4 โพล~1,400 รอบ/นาที
›
3เกียร์ทดรอบอัตราทด 1:3–1:200
›
4เพลาเอาต์พุตรอบช้า แรงบิดสูง
›
5ขับเครื่องจักรโซ่ · พูลเลย์ · คัปปลิ้ง
แบบติดตั้ง 2 แบบ — ดูจากตัวอักษรในรหัส Mounting type ตามข้อมูลสินค้า

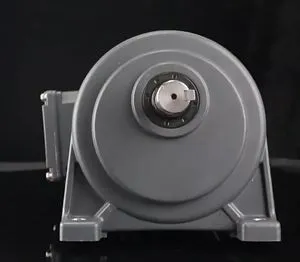

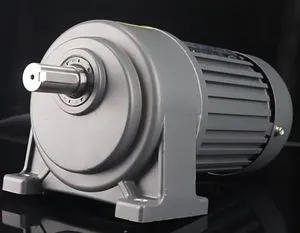

H — แนวนอน ขาตั้ง (รหัสลงท้าย H)ขา 2 ข้างใต้หัวเกียร์ ยึดน็อต 4 ตัวกับฐาน/โครงเครื่อง เพลาออกแนวนอนขนานพื้น — ขับโซ่ สายพาน ลูกกลิ้ง

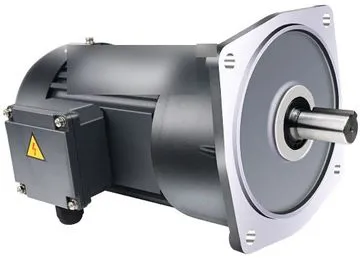

V — แนวตั้ง หน้าแปลน (รหัสลงท้าย V)หน้าแปลนสี่เหลี่ยม 4 รู ยึดกับแผ่นเพลท/ฝาถัง เพลาออกกลางหน้าแปลน — ติดตั้งเพลาชี้ขึ้น/ชี้ลง เช่น ใบกวนบนฝาถัง
ภาพ V ด้านบนวางตะแคงเพื่อให้เห็นหน้าแปลน — ในงานจริงมักติดตั้งให้เพลาตั้งฉากพื้น (ภาพปก) ·
ติดตั้งมุมอื่นนอกจากนี้ สอบถามฝ่ายขายก่อนสั่ง ⚠ ยังไม่ได้ยืนยัน
งานที่เหมาะ Applications ตามข้อมูลสินค้า
เครื่องบรรจุ / บรรจุภัณฑ์ขับสายพานเครื่องบรรจุ ติดฉลาก
ไลน์ผลิตอัตโนมัติสายพาน/ลูกกลิ้งไลน์ประกอบ
สายพานลำเลียงลูกกลิ้งขับ โซ่ขับ
คัดแยกพัสดุลูกกลิ้งโค้ง สายพานคัดแยก
อุตสาหกรรมอาหารถังหมุน เครื่องคลุก
เหมาะกับใคร
- โรงงานที่มีสายพานลำเลียง/ลูกกลิ้ง ต้องเปลี่ยนมอเตอร์หรือทำไลน์ใหม่
- ผู้สร้างเครื่องจักร · ช่างซ่อมบำรุงที่ต้องการชุดขับสำเร็จรูป
- ถังผสม/ใบกวนรอบต่ำ (น้ำยา เครื่องสำอาง อาหาร) — ใช้แบบ V
- งานที่ต้องปรับความเร็วด้วยอินเวอร์เตอร์
ไม่เหมาะ / ต้องสอบถามฝ่ายขายก่อน
- มีแต่ไฟบ้าน ไม่มีอินเวอร์เตอร์ — รุ่นนี้ 3 เฟส ต่อไฟบ้านตรงไม่ได้
- งานยกของแนวดิ่ง/ลิฟต์/รอกที่ต้องมีเบรกในตัว — รายการนี้ไม่มีรุ่นมีเบรก
- พื้นที่มีไอระเหยหรือฝุ่นไวไฟ (ห้องผสมตัวทำละลาย ห้องพ่นสี)
- ต้องการรอบเร็วกว่าประมาณ 467 รอบ/นาที (อัตราทด 1:3) หรือช้ากว่า 7 รอบ/นาที (1:200)
2ตารางรุ่นทั้ง 28 รหัส
MODEL LIST · 35776–35803
ทุกรุ่น: มอเตอร์เหนี่ยวนำ 3 เฟส 220V/380V · 4 โพล · ~1,400 รอบ/นาที · สั่งซื้อขั้นต่ำ 1 ตัว · แจ้งอัตราทดตอนสั่ง ตามข้อมูลสินค้า ·
อ่านรหัส: SGM-<วัตต์><H/V>-<เพลา มม.> เช่น SGM-400V-28 = 400W (0.4 kW) แนวตั้งหน้าแปลน เพลา Ø28 มม.
| รหัสสินค้า | รุ่น | กำลัง | เพลา | แบบติดตั้ง | อัตราทด
สูงสุด | ความยาวรวม
ตัวมอเตอร์ (มม.) | แบบขนาด/
แรงบิด |
|---|
| 35776 | SGM-100H-18 | 0.1 kW (100W) | Ø18 มม. | แนวนอน ขาตั้ง (H) | 1:200 | 285 | หน้า 6 |
| 35777 | SGM-100V-18 | 0.1 kW (100W) | Ø18 มม. | แนวตั้ง หน้าแปลน (V) | 1:200 | 285 | หน้า 6 |
| 35778 | SGM-200H-18 | 0.2 kW (200W) | Ø18 มม. | แนวนอน ขาตั้ง (H) | 1:200 | 285 | หน้า 6 |
| 35779 | SGM-200V-18 | 0.2 kW (200W) | Ø18 มม. | แนวตั้ง หน้าแปลน (V) | 1:200 | 285 | หน้า 6 |
| 35780 | SGM-200H-22 | 0.2 kW (200W) | Ø22 มม. | แนวนอน ขาตั้ง (H) | 1:200 | 330 | หน้า 6 |
| 35781 | SGM-200V-22 | 0.2 kW (200W) | Ø22 มม. | แนวตั้ง หน้าแปลน (V) | 1:200 | 330 | หน้า 6 |
| 35782 | SGM-400H-22 | 0.4 kW (400W) | Ø22 มม. | แนวนอน ขาตั้ง (H) | 1:200 | 335 | หน้า 7 |
| 35783 | SGM-400V-22 | 0.4 kW (400W) | Ø22 มม. | แนวตั้ง หน้าแปลน (V) | 1:200 | 335 | หน้า 7 |
| 35784 | SGM-400H-28 | 0.4 kW (400W) | Ø28 มม. | แนวนอน ขาตั้ง (H) | 1:200 | 360 | หน้า 7 |
| 35785 | SGM-400V-28 | 0.4 kW (400W) | Ø28 มม. | แนวตั้ง หน้าแปลน (V) | 1:200 | 360 | หน้า 7 |
| 35786 | SGM-750H-28 | 0.75 kW (750W) | Ø28 มม. | แนวนอน ขาตั้ง (H) | 1:200 | 380 | หน้า 7 |
| 35787 | SGM-750V-28 | 0.75 kW (750W) | Ø28 มม. | แนวตั้ง หน้าแปลน (V) | 1:200 | 380 | หน้า 7 |
| 35788 | SGM-750H-32 | 0.75 kW (750W) | Ø32 มม. | แนวนอน ขาตั้ง (H) | สอบถาม* | — | ไม่มีแบบ |
| 35789 | SGM-750V-32 | 0.75 kW (750W) | Ø32 มม. | แนวตั้ง หน้าแปลน (V) | สอบถาม* | — | ไม่มีแบบ |
| 35790 | SGM-1100H-32 | 1.1 kW (1100W) | Ø32 มม. | แนวนอน ขาตั้ง (H) | สอบถาม* | — | ไม่มีแบบ |
| 35791 | SGM-1100V-32 | 1.1 kW (1100W) | Ø32 มม. | แนวตั้ง หน้าแปลน (V) | สอบถาม* | — | ไม่มีแบบ |
| 35792 | SGM-1500H-32 | 1.5 kW (1500W) | Ø32 มม. | แนวนอน ขาตั้ง (H) | 1:200 | 450 | หน้า 8 |
| 35793 | SGM-1500V-32 | 1.5 kW (1500W) | Ø32 มม. | แนวตั้ง หน้าแปลน (V) | 1:200 | 450 | หน้า 8 |
| 35794 | SGM-1500H-40 | 1.5 kW (1500W) | Ø40 มม. | แนวนอน ขาตั้ง (H) | สอบถาม* | — | ไม่มีแบบ |
| 35795 | SGM-1500V-40 | 1.5 kW (1500W) | Ø40 มม. | แนวตั้ง หน้าแปลน (V) | สอบถาม* | — | ไม่มีแบบ |
| 35796 | SGM-2200H-32 | 2.2 kW (2200W) | Ø32 มม. | แนวนอน ขาตั้ง (H) | สอบถาม* | — | ไม่มีแบบ |
| 35797 | SGM-2200V-32 | 2.2 kW (2200W) | Ø32 มม. | แนวตั้ง หน้าแปลน (V) | สอบถาม* | — | ไม่มีแบบ |
| 35798 | SGM-2200H-40 | 2.2 kW (2200W) | Ø40 มม. | แนวนอน ขาตั้ง (H) | 1:120 | 523 | หน้า 8 |
| 35799 | SGM-2200V-40 | 2.2 kW (2200W) | Ø40 มม. | แนวตั้ง หน้าแปลน (V) | 1:120 | 523 | หน้า 8 |
| 35800 | SGM-3700H-40 | 3.7 kW (3700W) | Ø40 มม. | แนวนอน ขาตั้ง (H) | สอบถาม* | — | ไม่มีแบบ |
| 35801 | SGM-3700V-40 | 3.7 kW (3700W) | Ø40 มม. | แนวตั้ง หน้าแปลน (V) | สอบถาม* | — | ไม่มีแบบ |
| 35802 | SGM-3700H-50 | 3.7 kW (3700W) | Ø50 มม. | แนวนอน ขาตั้ง (H) | 1:60 | 585 | หน้า 8 |
| 35803 | SGM-3700V-50 | 3.7 kW (3700W) | Ø50 มม. | แนวตั้ง หน้าแปลน (V) | 1:60 | 585 | หน้า 8 |
* สอบถาม = สอบถามฝ่ายขาย · อัตราทดที่เลือกได้ (ตามผู้ผลิต): 1:3 · 1:5 · 1:10 · 1:15 · 1:20 · 1:25 · 1:30 · 1:40 · 1:50 · 1:60 · 1:75 · 1:100 · 1:120 · 1:150 · 1:200 — แต่ละขนาดเลือกได้ไม่เกิน "อัตราทดสูงสุด" ในตาราง ตามข้อมูลสินค้า ·
ความยาวรวมตัวมอเตอร์เป็นตัวเลขตามข้อความในแบบของผู้ผลิต ซึ่งบางขนาดไม่ตรงกับเส้นบอกขนาดในแบบ — ก่อนทำฐาน/ช่องติดตั้ง ให้ยึดแบบขนาดบทที่ 5 และวัดของจริงอีกครั้ง ⚠ ยังไม่ได้ยืนยัน
10 รุ่นที่ยังไม่มีแบบขนาด/ตารางแรงบิด — SGM-750H/V-32 · SGM-1100H/V-32 · SGM-1500H/V-40 · SGM-2200H/V-32 · SGM-3700H/V-40 :
ช่วงอัตราทด ขนาดติดตั้ง และแรงบิด สอบถามฝ่ายขาย ก่อนสั่ง ⚠ ยังไม่ได้ยืนยัน · รุ่นที่ kW เท่ากันแต่เพลาใหญ่กว่า เหมาะกับงานที่ต้องการเพลาแข็งแรงขึ้น/ต่อชิ้นส่วนเดิมที่รูใหญ่ คำแนะนำทั่วไป
4วิธีเลือกรุ่น · คำนวณรอบและแรงบิด
SELECTION GUIDE
- หารอบที่เพลาต้องการ (รอบ/นาที) จากความเร็วของงาน แล้วหาอัตราทด ≈ 1,400 ÷ รอบที่ต้องการ เลือกอัตราทดมาตรฐานที่ใกล้ที่สุด
- หาแรงบิดที่งานต้องการ (kgf·m) = แรงที่ต้องใช้หมุน (kgf) × รัศมีลูกกลิ้ง/สเตอร์ (เมตร) คำแนะนำทั่วไป
- เผื่อโหลด 1.5–2 เท่า สำหรับงานออกตัวหนัก กระชาก เดินต่อเนื่องทั้งวัน คำแนะนำทั่วไป
- เปิดตารางแรงบิดบทที่ 5 ที่อัตราทดเดียวกัน คอลัมน์ 50 Hz (ไฟฟ้าในประเทศไทย) — เลือกขนาดเล็กที่สุดที่แรงบิดไม่น้อยกว่าค่าที่เผื่อแล้ว
- เลือกแบบติดตั้ง H หรือ V และขนาดเพลา ให้เข้ากับโครงเครื่องและชิ้นส่วนที่จะต่อ แล้วตรวจขนาดรูยึดในแบบขนาด
รอบเพลาเอาต์พุตโดยประมาณ ที่ไฟ 50 Hz Output speed ตามข้อมูลสินค้า
| อัตราทด | 1:3 | 1:5 | 1:10 | 1:15 | 1:20 | 1:25 | 1:30 | 1:40 | 1:50 | 1:60 | 1:75 | 1:100 | 1:120 | 1:150 | 1:200 |
|---|
| รอบ/นาที (≈1,400 ÷ อัตราทด) | 466.7 | 280.0 | 140.0 | 93.3 | 70.0 | 56.0 | 46.7 | 35.0 | 28.0 | 23.3 | 18.7 | 14.0 | 11.7 | 9.3 | 7.0 |
เป็นค่าประมาณ รอบจริงจะต่ำกว่าเล็กน้อยเมื่อมีโหลด · ใช้อินเวอร์เตอร์ปรับความถี่ได้ — รอบประมาณ = 1,400 × (ความถี่ ÷ 50) ÷ อัตราทด คำแนะนำทั่วไป ·
แปลงหน่วย 1 kgf·m ≈ 9.81 N·m
ตัวอย่างที่ 1 — สายพานลำเลียง ลูกกลิ้งขับ Ø100 มม. ต้องการความเร็วสายพาน 10 เมตร/นาที คำแนะนำทั่วไป
รอบลูกกลิ้ง = 10 ÷ (3.14 × 0.1) ≈ 31.8 รอบ/นาที → อัตราทด ≈ 1,400 ÷ 31.8 ≈ 44 → เลือก 1:40 (35.0 รอบ/นาที ≈ 11 ม./นาที)
หรือ 1:50 (28.0 รอบ/นาที ≈ 8.8 ม./นาที) แล้วใช้อินเวอร์เตอร์ปรับละเอียด
แรงบิด: แรงดึงสายพาน (สมมติ) 60 kgf × รัศมี 0.05 ม. = 3.0 kgf·m × เผื่อ 1.5 = 4.5 kgf·m →
ตาราง 1:40 ที่ 50 Hz: 0.1 kW = 2.30 (ไม่พอ) · 0.2 kW เพลา 22 = 4.60 (ผ่านแบบเฉียดฉิว ไม่แนะนำ) · 0.4 kW = 9.30 (ผ่าน) → SGM-400H-22 อัตราทด 1:40
ตัวอย่างที่ 2 — ใบกวนถังผสม ต้องการประมาณ 28–30 รอบ/นาที ติดบนฝาถัง คำแนะนำทั่วไป
อัตราทด ≈ 1,400 ÷ 30 ≈ 47 → เลือก 1:50 (28.0 รอบ/นาที) · แรงบิดที่ต้องการ (ประเมินจากผู้ออกแบบถัง/ทดลอง) สมมติ 8 kgf·m × เผื่อ 1.5 = 12 kgf·m →
0.4 kW = 11.6 (ไม่ถึง) · 0.75 kW = 21.9 (ผ่าน) → SGM-750V-28 อัตราทด 1:50 (แบบ V ยึดหน้าแปลนกับฝาถัง ต่อคัปปลิ้งกับแกนใบกวน)
เลือก H เมื่อ
- วางมอเตอร์บนฐาน/โครงเครื่อง ใต้หรือข้างสายพาน

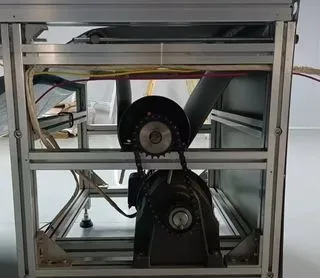

- ขับด้วยโซ่ สายพานฟัน พูลเลย์ ที่เพลาขนานกัน
- ต้องการถอดเปลี่ยนง่าย ปรับตั้งความตึงโซ่ด้วยการเลื่อนฐาน
เลือก V เมื่อ
- ขับแกนแนวตั้ง เช่น ใบกวนถังผสม โต๊ะหมุน
- ยึดกับแผ่นเพลท/ผนังเครื่อง ด้วยหน้าแปลน 4 รู
- ต้องการให้เพลาตรงศูนย์กับแกนที่ต่อ (ต่อคัปปลิ้งตรง)
เผื่อแรงบิดตามลักษณะงาน Load margin คำแนะนำทั่วไป
| ลักษณะงาน | ตัวอย่าง | คูณเผื่อ |
|---|
| งานเบา เดินสม่ำเสมอ ออกตัวไม่บ่อย | สายพานลำเลียงของเบา โต๊ะหมุนโหลดเบา | × 1.2–1.5 |
|---|
| งานทั่วไป เดินทั้งวัน ออกตัว-หยุดบ่อย | สายพานไลน์บรรจุ ลูกกลิ้งขับ เครื่องบรรจุ | × 1.5 |
|---|
| งานหนัก กระชาก ออกตัวขณะมีโหลดเต็ม | ใบกวนของหนืด (ครีม เจล) ลูกกลิ้งรับของหนัก โซ่ขับยาว | × 2 ขึ้นไป |
|---|
ข้อผิดพลาดที่พบบ่อยเวลาเลือกรุ่น คำแนะนำทั่วไป
- ดูแค่ kW — kW เท่ากันแต่อัตราทดต่างกัน แรงบิดต่างกันหลายสิบเท่า ต้องดูแรงบิดที่อัตราทดที่จะสั่ง
- ใช้แถว 60 Hz กับไฟไทย — ไฟไทย 50 Hz ให้ดูแถว 50 Hz
- เลือกอัตราทดต่ำแล้วลดรอบด้วยอินเวอร์เตอร์มาก ๆ — รอบต่ำมากนาน ๆ พัดลมระบายความร้อนช้าลง เลือกอัตราทดให้ตรงงานดีกว่า
- ลืมตรวจไฟ 3 เฟส และรูเพลาของชิ้นส่วนเดิม (เฟือง/สเตอร์/คัปปลิ้ง) ต้องเท่ากับ Ø เพลาของรหัสที่สั่ง
5ตารางแรงบิด + แบบขนาดติดตั้ง (1/3)
OUTPUT TORQUE & DIMENSIONS · 0.1–0.2 kW
ตัวเลขในแบบขนาดเป็นมิลลิเมตรตามแบบของผู้ผลิต · ตารางแรงบิด หน่วย kgf·m ที่เพลาเอาต์พุต ตามอัตราทด ที่ไฟ 50 Hz และ 60 Hz ตามข้อมูลสินค้า ·
ไฟในประเทศไทยใช้แถว 50 Hz · ช่อง "—" = อัตราทดที่ขนาดนั้นไม่มีในตาราง · แบบขนาดเดียวกันใช้ได้ทั้งรหัสเพลาเดียวกันของขนาดนั้น
SGM-100H-18 (35776) / SGM-100V-18 (35777) · 0.1 kW · เพลา Ø18 มม.อัตราทดสูงสุด 1:200 · ความยาวรวมตัวมอเตอร์ 285 มม. · สั่งซื้อขั้นต่ำ 1 ตัว

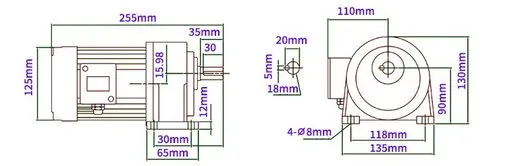

แบบขนาด SGM-100H-18 แนวนอน ขาตั้ง (มม.)

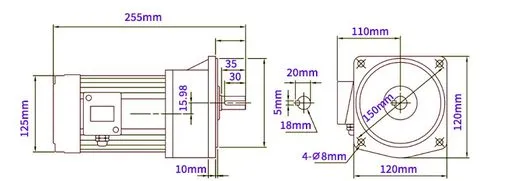

แบบขนาด SGM-100V-18 แนวตั้ง หน้าแปลน (มม.)
| อัตราทด | 1:3 | 1:5 | 1:10 | 1:15 | 1:20 | 1:25 | 1:30 | 1:40 | 1:50 | 1:60 | 1:75 | 1:100 | 1:120 | 1:150 | 1:200 |
| รอบ/นาที ≈ (50 Hz) | 466.7 | 280.0 | 140.0 | 93.3 | 70.0 | 56.0 | 46.7 | 35.0 | 28.0 | 23.3 | 18.7 | 14.0 | 11.7 | 9.3 | 7.0 |
| แรงบิด kgf·m · 50 Hz | 0.17 | 0.30 | 0.60 | 1.00 | 1.20 | 1.50 | 1.80 | 2.30 | 2.90 | 3.50 | 4.40 | 5.80 | 7.00 | 8.70 | 11.6 |
| แรงบิด kgf·m · 60 Hz | 0.13 | 0.25 | 0.50 | 0.75 | 1.00 | 1.20 | 1.50 | 1.90 | 2.40 | 2.90 | 3.60 | 4.90 | 5.80 | 7.30 | 9.70 |
SGM-200H-18 (35778) / SGM-200V-18 (35779) · 0.2 kW · เพลา Ø18 มม.อัตราทดสูงสุด 1:200 · ความยาวรวมตัวมอเตอร์ 285 มม. · สั่งซื้อขั้นต่ำ 1 ตัว · ตัวเลขแรงบิดในภาพผู้ผลิตเท่ากับขนาด 0.1 kW ทุกช่อง ⚠ ยังไม่ได้ยืนยัน
แบบขนาด SGM-200H-18 แนวนอน ขาตั้ง (มม.)

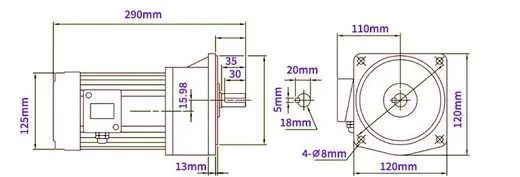

แบบขนาด SGM-200V-18 แนวตั้ง หน้าแปลน (มม.)
| อัตราทด | 1:3 | 1:5 | 1:10 | 1:15 | 1:20 | 1:25 | 1:30 | 1:40 | 1:50 | 1:60 | 1:75 | 1:100 | 1:120 | 1:150 | 1:200 |
| รอบ/นาที ≈ (50 Hz) | 466.7 | 280.0 | 140.0 | 93.3 | 70.0 | 56.0 | 46.7 | 35.0 | 28.0 | 23.3 | 18.7 | 14.0 | 11.7 | 9.3 | 7.0 |
| แรงบิด kgf·m · 50 Hz | 0.17 | 0.30 | 0.60 | 1.00 | 1.20 | 1.50 | 1.80 | 2.30 | 2.90 | 3.50 | 4.40 | 5.80 | 7.00 | 8.70 | 11.6 |
| แรงบิด kgf·m · 60 Hz | 0.13 | 0.25 | 0.50 | 0.75 | 1.00 | 1.20 | 1.50 | 1.90 | 2.40 | 2.90 | 3.60 | 4.90 | 5.80 | 7.30 | 9.70 |
SGM-200H-22 (35780) / SGM-200V-22 (35781) · 0.2 kW · เพลา Ø22 มม.อัตราทดสูงสุด 1:200 · ความยาวรวมตัวมอเตอร์ 330 มม. · สั่งซื้อขั้นต่ำ 1 ตัว

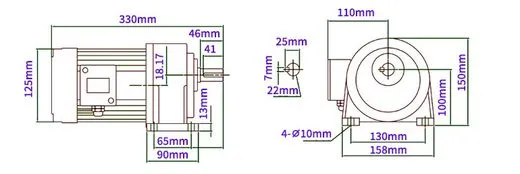

แบบขนาด SGM-200H-22 แนวนอน ขาตั้ง (มม.)

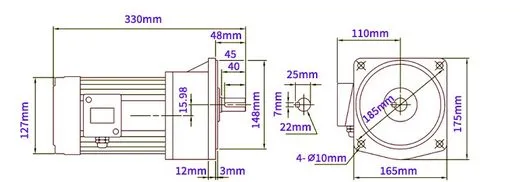

แบบขนาด SGM-200V-22 แนวตั้ง หน้าแปลน (มม.)
| อัตราทด | 1:3 | 1:5 | 1:10 | 1:15 | 1:20 | 1:25 | 1:30 | 1:40 | 1:50 | 1:60 | 1:75 | 1:100 | 1:120 | 1:150 | 1:200 |
| รอบ/นาที ≈ (50 Hz) | 466.7 | 280.0 | 140.0 | 93.3 | 70.0 | 56.0 | 46.7 | 35.0 | 28.0 | 23.3 | 18.7 | 14.0 | 11.7 | 9.3 | 7.0 |
| แรงบิด kgf·m · 50 Hz | 0.30 | 0.60 | 1.20 | 1.80 | 2.40 | 3.00 | 3.60 | 4.60 | 5.80 | 7.00 | 8.70 | 11.6 | 14.0 | 17.5 | 23.0 |
| แรงบิด kgf·m · 60 Hz | 0.25 | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 3.90 | 4.80 | 5.80 | 7.30 | 9.70 | 11.6 | 14.6 | 19.1 |
5ตารางแรงบิด + แบบขนาดติดตั้ง (2/3)
OUTPUT TORQUE & DIMENSIONS · 0.4–0.75 kW
SGM-400H-22 (35782) / SGM-400V-22 (35783) · 0.4 kW · เพลา Ø22 มม.อัตราทดสูงสุด 1:200 · ความยาวรวมตัวมอเตอร์ 335 มม. · สั่งซื้อขั้นต่ำ 1 ตัว

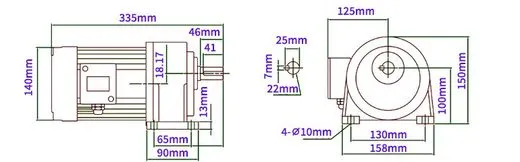

แบบขนาด SGM-400H-22 แนวนอน ขาตั้ง (มม.)

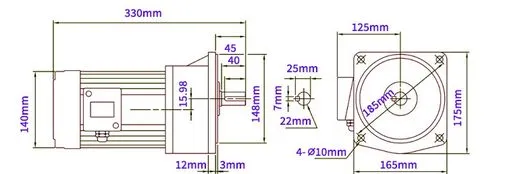

แบบขนาด SGM-400V-22 แนวตั้ง หน้าแปลน (มม.)
| อัตราทด | 1:3 | 1:5 | 1:10 | 1:15 | 1:20 | 1:25 | 1:30 | 1:40 | 1:50 | 1:60 | 1:75 | 1:100 | 1:120 | 1:150 | 1:200 |
| รอบ/นาที ≈ (50 Hz) | 466.7 | 280.0 | 140.0 | 93.3 | 70.0 | 56.0 | 46.7 | 35.0 | 28.0 | 23.3 | 18.7 | 14.0 | 11.7 | 9.3 | 7.0 |
| แรงบิด kgf·m · 50 Hz | 0.75 | 1.20 | 2.40 | 3.60 | 4.80 | 6.00 | 7.20 | 9.30 | 11.6 | 14.0 | 17.5 | 23.3 | 28.0 | 35.5 | 43.0 |
| แรงบิด kgf·m · 60 Hz | 0.60 | 1.00 | 2.00 | 3.00 | 4.00 | 5.00 | 6.00 | 7.80 | 9.70 | 11.6 | 14.6 | 19.4 | 23.2 | 29.2 | 36.0 |
SGM-400H-28 (35784) / SGM-400V-28 (35785) · 0.4 kW · เพลา Ø28 มม.อัตราทดสูงสุด 1:200 · ความยาวรวมตัวมอเตอร์ 360 มม. · สั่งซื้อขั้นต่ำ 1 ตัว
แบบขนาด SGM-400H-28 แนวนอน ขาตั้ง (มม.)

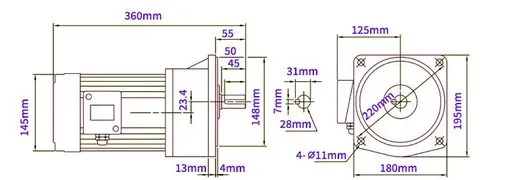

แบบขนาด SGM-400V-28 แนวตั้ง หน้าแปลน (มม.)
| อัตราทด | 1:3 | 1:5 | 1:10 | 1:15 | 1:20 | 1:25 | 1:30 | 1:40 | 1:50 | 1:60 | 1:75 | 1:100 | 1:120 | 1:150 | 1:200 |
| รอบ/นาที ≈ (50 Hz) | 466.7 | 280.0 | 140.0 | 93.3 | 70.0 | 56.0 | 46.7 | 35.0 | 28.0 | 23.3 | 18.7 | 14.0 | 11.7 | 9.3 | 7.0 |
| แรงบิด kgf·m · 50 Hz | 0.75 | 1.20 | 2.40 | 3.60 | 4.80 | 6.00 | 7.20 | 9.30 | 11.6 | 14.0 | 17.5 | 23.3 | 28.0 | 35.5 | 43.0 |
| แรงบิด kgf·m · 60 Hz | 0.60 | 1.00 | 2.00 | 3.00 | 4.00 | 5.00 | 6.00 | 7.80 | 9.70 | 11.6 | 14.6 | 19.4 | 23.2 | 29.2 | 36.0 |
SGM-750H-28 (35786) / SGM-750V-28 (35787) · 0.75 kW · เพลา Ø28 มม.อัตราทดสูงสุด 1:200 · ความยาวรวมตัวมอเตอร์ 380 มม. · สั่งซื้อขั้นต่ำ 1 ตัว

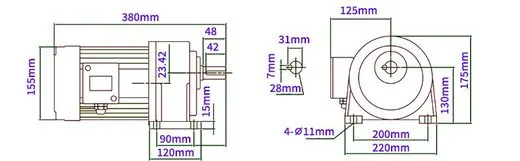

แบบขนาด SGM-750H-28 แนวนอน ขาตั้ง (มม.)

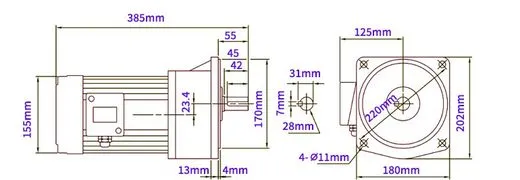

แบบขนาด SGM-750V-28 แนวตั้ง หน้าแปลน (มม.)
| อัตราทด | 1:3 | 1:5 | 1:10 | 1:15 | 1:20 | 1:25 | 1:30 | 1:40 | 1:50 | 1:60 | 1:75 | 1:100 | 1:120 | 1:150 | 1:200 |
| รอบ/นาที ≈ (50 Hz) | 466.7 | 280.0 | 140.0 | 93.3 | 70.0 | 56.0 | 46.7 | 35.0 | 28.0 | 23.3 | 18.7 | 14.0 | 11.7 | 9.3 | 7.0 |
| แรงบิด kgf·m · 50 Hz | 1.60 | 2.30 | 4.50 | 6.90 | 9.10 | 11.3 | 13.6 | 17.5 | 21.9 | 26.3 | 32.9 | 43.0 | 52.0 | 65.0 | 78.0 |
| แรงบิด kgf·m · 60 Hz | 1.00 | 1.90 | 3.80 | 5.70 | 7.50 | 9.40 | 11.3 | 14.6 | 18.3 | 21.9 | 27.4 | 36.0 | 43.0 | 54.0 | 73.0 |
5ตารางแรงบิด + แบบขนาดติดตั้ง (3/3)
OUTPUT TORQUE & DIMENSIONS · 1.5–3.7 kW

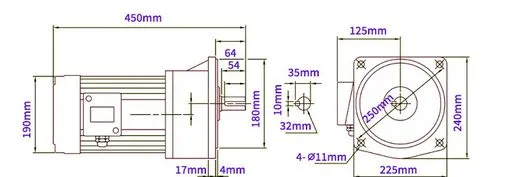

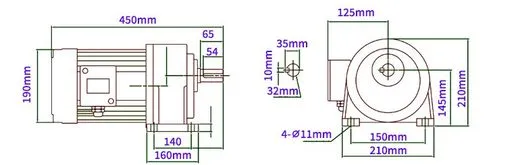

SGM-1500H-32 (35792) / SGM-1500V-32 (35793) · 1.5 kW · เพลา Ø32 มม.อัตราทดสูงสุด 1:200 · ความยาวรวมตัวมอเตอร์ 450 มม. · สั่งซื้อขั้นต่ำ 1 ตัว
แบบขนาด SGM-1500H-32 แนวนอน ขาตั้ง (มม.)
แบบขนาด SGM-1500V-32 แนวตั้ง หน้าแปลน (มม.)
| อัตราทด | 1:3 | 1:5 | 1:10 | 1:15 | 1:20 | 1:25 | 1:30 | 1:40 | 1:50 | 1:60 | 1:75 | 1:100 | 1:120 | 1:150 | 1:200 |
| รอบ/นาที ≈ (50 Hz) | 466.7 | 280.0 | 140.0 | 93.3 | 70.0 | 56.0 | 46.7 | 35.0 | 28.0 | 23.3 | 18.7 | 14.0 | 11.7 | 9.3 | 7.0 |
| แรงบิด kgf·m · 50 Hz | 2.50 | 4.50 | 9.00 | 13.6 | 18.0 | 22.6 | 27.2 | 35.0 | 43.7 | 52.0 | 66.0 | 87.0 | 105 | 130 | 165 |
| แรงบิด kgf·m · 60 Hz | 2.00 | 3.70 | 7.50 | 11.3 | 15.1 | 18.9 | 22.6 | 29.1 | 36.4 | 43.0 | 55.0 | 73.0 | 88.0 | 110 | 145 |
SGM-2200H-40 (35798) / SGM-2200V-40 (35799) · 2.2 kW · เพลา Ø40 มม.อัตราทดสูงสุด 1:120 · ความยาวรวมตัวมอเตอร์ 523 มม. · สั่งซื้อขั้นต่ำ 1 ตัว

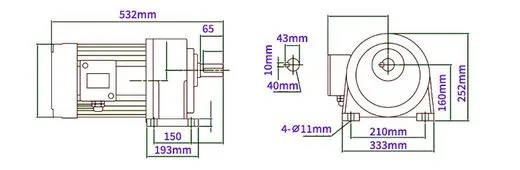

แบบขนาด SGM-2200H-40 แนวนอน ขาตั้ง (มม.)
แบบขนาด SGM-2200V-40 แนวตั้ง หน้าแปลน (มม.)
| อัตราทด | 1:3 | 1:5 | 1:10 | 1:15 | 1:20 | 1:25 | 1:30 | 1:40 | 1:50 | 1:60 | 1:75 | 1:100 | 1:120 | 1:150 | 1:200 |
| รอบ/นาที ≈ (50 Hz) | 466.7 | 280.0 | 140.0 | 93.3 | 70.0 | 56.0 | 46.7 | 35.0 | 28.0 | 23.3 | 18.7 | 14.0 | 11.7 | — | — |
| แรงบิด kgf·m · 50 Hz | 4.00 | 6.70 | 13.4 | 20.0 | 26.8 | 33.6 | 40.0 | 52.0 | 65.0 | 78.0 | 98.0 | 126 | 150 | — | — |
| แรงบิด kgf·m · 60 Hz | 3.50 | 5.60 | 11.2 | 16.8 | 22.4 | 28.0 | 33.0 | 43.0 | 54.0 | 65.0 | 85.0 | 105 | 145 | — | — |
SGM-3700H-50 (35802) / SGM-3700V-50 (35803) · 3.7 kW · เพลา Ø50 มม.อัตราทดสูงสุด 1:60 · ความยาวรวมตัวมอเตอร์ 585 มม. · สั่งซื้อขั้นต่ำ 1 ตัว

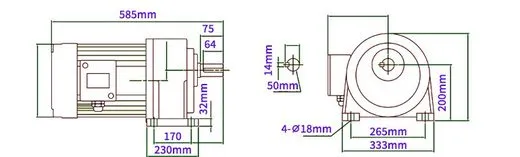

แบบขนาด SGM-3700H-50 แนวนอน ขาตั้ง (มม.)

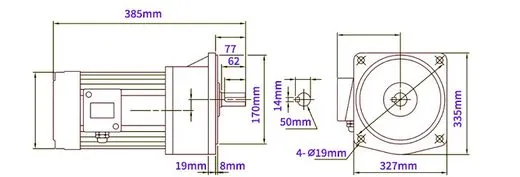

แบบขนาด SGM-3700V-50 แนวตั้ง หน้าแปลน (มม.)
| อัตราทด | 1:3 | 1:5 | 1:10 | 1:15 | 1:20 | 1:25 | 1:30 | 1:40 | 1:50 | 1:60 | 1:75 | 1:100 | 1:120 | 1:150 | 1:200 |
| รอบ/นาที ≈ (50 Hz) | 466.7 | 280.0 | 140.0 | 93.3 | 70.0 | 56.0 | 46.7 | 35.0 | 28.0 | 23.3 | — | — | — | — | — |
| แรงบิด kgf·m · 50 Hz | 6.00 | 10.0 | 20.0 | 32.0 | 43.0 | 54.0 | 59.0 | 86.0 | 106 | 126 | — | — | — | — | — |
| แรงบิด kgf·m · 60 Hz | 5.50 | 9.00 | 18.0 | 30.0 | 36.0 | 50.0 | 56.0 | 79.0 | 98.0 | 115 | — | — | — | — | — |
รุ่นที่ไม่มีแบบ/ตาราง (SGM-750H/V-32 · 1100H/V-32 · 1500H/V-40 · 2200H/V-32 · 3700H/V-40) สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน ·
วิธีอ่าน: SGM-400H-22 อัตราทด 1:40 ที่ 50 Hz ได้แรงบิด 9.30 kgf·m (ประมาณ 91 N·m) ที่ 35 รอบ/นาที
6การสั่งซื้อ · ตรวจรับสินค้า
ORDERING · RECEIVING
การสั่งซื้อ
- สั่งซื้อขั้นต่ำ 1 ตัว ต่อรหัส · หน่วยขาย: ตัว ตามข้อมูลสินค้า
- ต้องแจ้งอัตราทดที่ต้องการตอนสั่งทุกครั้ง (เช่น "SGM-400H-22 อัตราทด 1:40") — อัตราทดเป็นชุดเฟืองภายใน เปลี่ยนเองภายหลังไม่ได้
- เลือกอัตราทดได้ไม่เกินอัตราทดสูงสุดของขนาดนั้น (หน้า 3) · 10 รุ่นที่ไม่มีตาราง สอบถามฝ่ายขาย
- เป็นสินค้าสั่งนำเข้า ไม่มีสต็อกพร้อมส่ง — ระยะเวลาได้รับสินค้าสอบถามฝ่ายขายก่อนสั่ง
- อินเวอร์เตอร์ เบรกเกอร์ สายไฟ เฟือง/สเตอร์โซ่/คัปปลิ้ง ไม่รวมในชุด — จัดหาแยก
ข้อมูลที่ต้องแจ้งเมื่อสั่ง Order checklist
| หัวข้อ | สิ่งที่ต้องรู้ | ตัวอย่าง |
|---|
| 1. รหัสรุ่น | กำลัง kW + แบบ H/V + เพลา Ø มม. (ตารางหน้า 3) | SGM-400H-22 (35782) |
|---|
| 2. อัตราทด | จากรอบที่ต้องการ (หน้า 5) และแรงบิดในตาราง (หน้า 6–8) | 1:40 ≈ 35 รอบ/นาที |
|---|
| 3. ไฟที่หน้างาน | 3 เฟส 380V / 3 เฟส 220V / มีแต่ไฟบ้าน (ต้องใช้อินเวอร์เตอร์) | 3 เฟส 380V → ต่อ Y |
|---|
| 4. ปรับรอบหรือไม่ | รอบคงที่ หรือใช้อินเวอร์เตอร์ปรับ | ใช้อินเวอร์เตอร์ |
|---|
| 5. ลักษณะงาน | ขับอะไร โหลดเท่าไร เดินกี่ชั่วโมง/วัน ออกตัวบ่อยไหม | สายพานลำเลียงกล่อง 8 ชม./วัน |
|---|
| 6. ชิ้นส่วนที่จะต่อ | รูเพลาของเฟือง/สเตอร์/คัปปลิ้งเดิม ต้องเท่ากับ Ø เพลา | สเตอร์รู 22 มม. ร่องลิ่ม |
|---|
ถามลูกค้า 4 ข้อ เลือกรุ่นได้ทันที (สำหรับฝ่ายขาย) คำแนะนำทั่วไป
- ไฟที่โรงงานเป็น 3 เฟสหรือไม่ — ถ้าไม่ เสนออินเวอร์เตอร์
- ต้องการรอบเท่าไร หรือความเร็วสายพาน + ขนาดลูกกลิ้ง
- โหลดหนักแค่ไหน (น้ำหนักของบนสายพาน/ปริมาณในถัง) หรือมอเตอร์เดิมกี่ kW
- ติดตั้งแนวนอน (H) หรือแนวตั้งหน้าแปลน (V) · รูชิ้นส่วนที่จะต่อกี่มม.
พูดกับลูกค้าได้ / ห้ามพูด
- ได้: สเปกในคู่มือนี้ · ตารางแรงบิด · รอบโดยประมาณ · สั่งซื้อขั้นต่ำ 1 ตัว · สั่งนำเข้า
- ห้าม: อ้างตัวเลขที่ไม่มีในคู่มือ (น้ำหนัก กระแส ระดับกันน้ำ) — ให้ยืนยันกับฝ่ายขายก่อน
- ห้าม: บอกว่าใช้ไฟบ้านต่อตรงได้ · บอกว่าเปลี่ยนอัตราทดทีหลังได้
ตรวจรับสินค้า Receiving check คำแนะนำทั่วไป
- เปิดตรวจกล่องก่อนเซ็นรับ — กล่องบุบ/ฝากล่องต่อสายแตก ให้ถ่ายรูปไว้ก่อนเซ็นรับ
- ตรวจรหัส แบบ H/V และขนาดเพลาตรงกับที่สั่ง · ดูอัตราทดบนป้ายข้อมูลมอเตอร์ให้ตรงกับที่สั่ง
- ฝาครอบพลาสติกที่ปลายเพลา (กันกระแทกตอนขนส่ง) ถอดออกตอนติดตั้ง · เก็บลิ่มที่มากับเพลา (ถ้ามี)
- หมุนเพลาด้วยมือ (ก่อนต่อไฟ) ต้องหมุนได้ฝืดสม่ำเสมอ ไม่มีเสียงขูด · อัตราทดสูงจะหมุนด้วยมือยาก — เป็นปกติ
- ไม่มีคราบน้ำมันรั่วที่รอยต่อหัวเกียร์ · ครีบ/ตะแกรงพัดลมไม่แตก

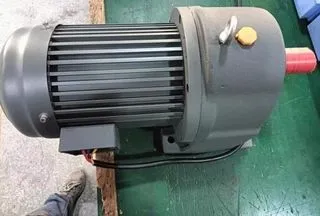

ภาพจริงจากผู้ซื้อ ตัวสินค้าตอนได้รับ — ปลายเพลามีฝาครอบสีแดง (แบบ H 0.1 kW)
7การติดตั้งทางกล
MECHANICAL INSTALLATION
แบบ H — ยึดขาตั้งกับฐาน Foot mount
- ฐานต้องเรียบและแข็งแรง — เพลทเหล็กหรือโครงเครื่องที่ไม่สั่น เจาะรูตามระยะรูยึดในแบบขนาด (เช่น 0.1 kW ระยะรู 118 มม.) ตามข้อมูลสินค้า
- ยึดน็อตครบ 4 ตัว ขนาดตามรูยึด (เช่น 4-Ø8 มม. ใช้น็อตขนาดเหมาะกับรู) พร้อมแหวนสปริง ขันสลับทแยง คำแนะนำทั่วไป
- ฐานแบบเลื่อนได้ — ถ้าขับโซ่/สายพาน ทำรูยาวให้เลื่อนตั้งความตึงได้ คำแนะนำทั่วไป
แบบ V — ยึดหน้าแปลน Flange mount
- แผ่นเพลทรองหน้าแปลน หนาและเรียบ เจาะรูกลางให้บ่าหัวเกียร์สวมพอดี และรู 4 รูตามแบบ (เช่น 0.4 kW เพลา 28: 4-Ø11 มม.) ตามข้อมูลสินค้า
- ติดบนฝาถัง — ใช้แท่นยึดที่ไม่ยวบเวลากวน · เพลาต่อแกนใบกวนด้วยคัปปลิ้ง ไม่ให้แกนใบกวนห้อยถ่วงที่เพลามอเตอร์เกียร์ คำแนะนำทั่วไป
- เพลาชี้ลง (ใบกวนอยู่ใต้มอเตอร์) — กันของเหลว/ไอน้ำไหลย้อนเข้าตัวมอเตอร์ คำแนะนำทั่วไป
ต่อชิ้นส่วนเข้ากับเพลา Coupling · sprocket · pulley คำแนะนำทั่วไป
- ทำความสะอาดเพลาและรูชิ้นส่วน ทาน้ำมันบาง ๆ · ใส่ลิ่มลงร่องลิ่มก่อนสวม
- สวมด้วยมือ/ตอกเบา ๆ ด้วยค้อนยาง — ห้ามตอกแรงที่ปลายเพลา แรงกระแทกทำให้ฟันเฟืองและลูกปืนภายในเสียหาย
- ให้ชิ้นส่วนอยู่ใกล้หัวเกียร์ที่สุด (ไม่ยื่นสุดปลายเพลา) ลดแรงงัดที่ลูกปืน แล้วล็อกสกรูตัวหนอน
- ตั้งแนวศูนย์: โซ่/สายพาน — สเตอร์สองตัวอยู่แนวเดียวกัน (วัดด้วยไม้บรรทัดเหล็ก) · คัปปลิ้ง — เพลาสองข้างตรงกัน ไม่เยื้อง ไม่เอียง
- ความตึงโซ่: กดกลางช่วงโซ่ได้หย่อนเล็กน้อย ไม่ตึงเปรี๊ยะ — โซ่ตึงเกินทำให้ลูกปืนหัวเกียร์สึกเร็ว ร้อน และมีเสียง

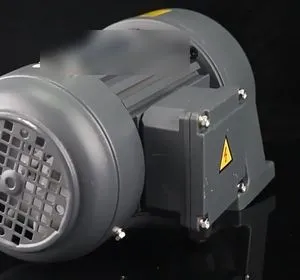

- ติดฝาครอบโซ่/คัปปลิ้งทุกครั้ง · เว้นที่ด้านฝาท้ายอย่างน้อยหนึ่งฝ่ามือให้พัดลมดูดอากาศได้
ภาพจริงจากผู้ซื้อ แบบ H ติดตั้งในโครงอะลูมิเนียม ขับโซ่ขึ้นสเตอร์ด้านบน — สเตอร์สองตัวอยู่แนวเดียวกัน
อ่านแบบขนาดก่อนทำฐาน — ตัวอย่าง SGM-100H-18 Reading the drawing ⚠ ยังไม่ได้ยืนยัน
แบบขนาด SGM-100H-18 (ตัวเลขเป็น มม. ตามผู้ผลิต)
| 4-Ø8 มม. | รูยึดขาตั้ง 4 รู ขนาด Ø8 มม. |
|---|
| 118 / 135 มม. | ระยะรูยึดซ้าย-ขวา / ความกว้างขาตั้ง (ภาพมองหน้า) |
|---|
| 30 / 65 มม. | ระยะรูยึดตามแนวเพลา / ความยาวขาตั้ง (ภาพมองข้าง) |
|---|
| 35 / 30 มม. | ความยาวเพลายื่น / ความยาวร่องลิ่ม |
|---|
| Ø18 · 20 · 5 มม. | ขนาดเพลาและลิ่ม (ภาพหน้าตัดเพลา) |
|---|
การอ่านความหมายของตัวเลขเป็นคำแนะนำทั่วไปจากรูปแบบแบบมอเตอร์เกียร์ทั่วไป — ก่อนเจาะฐาน/แผ่นเพลทจริง ให้สอบถามฝ่ายขายยืนยัน หรือวัดจากตัวสินค้าที่ได้รับ
ห้าม — ห้ามยกมอเตอร์ด้วยเพลาหรือสายไฟ · ห้ามเชื่อมไฟฟ้าใกล้มอเตอร์โดยไม่ถอดสาย · ห้ามใช้มอเตอร์เกียร์รับแรงตามแนวแกนเพลา (แรงดัน/แรงดึงตรงปลายเพลา) โดยไม่มีตลับลูกปืนรับแยก คำแนะนำทั่วไป
8ต่อไฟ 3 เฟส 220V Δ / 380V Y · สายดิน · กลับทิศหมุน
ELECTRICAL CONNECTION
ให้ช่างไฟฟ้าเป็นผู้ต่อเท่านั้น — ตัดไฟที่เบรกเกอร์ก่อนเปิดฝากล่องต่อสายทุกครั้ง ·
ดูแผนผังการต่อสายบนฝา/ในกล่องต่อสายของมอเตอร์ที่ได้รับเป็นหลัก · รูปด้านล่างเป็นรูปแบบทั่วไปของกล่องขั้ว 6 ขั้ว คำแนะนำทั่วไป
ไฟ 3 เฟส 220V → ต่อเดลต้า (Δ)แผ่นทองเหลืองเชื่อมแนวตั้ง 3 แผ่น: W2–U1 · U2–V1 · V2–W1 แล้วต่อไฟ L1 L2 L3 เข้า U1 V1 W1 ·
ใช้กรณีอินเวอร์เตอร์ที่จ่ายออก 3 เฟส 220V
ไฟ 3 เฟส 380V → ต่อสตาร์ (Y)แผ่นทองเหลืองเชื่อมแถวบนเข้าด้วยกัน (W2–U2–V2) แล้วต่อไฟ L1 L2 L3 เข้า U1 V1 W1 ·
ไฟ 3 เฟสโรงงานทั่วไปในไทย (380V) ใช้แบบนี้
ต่อผิดแบบ = มอเตอร์เสีย — ต่อเดลต้าแล้วจ่าย 380V มอเตอร์จะร้อนจัดและขดลวดไหม้ในเวลาไม่นาน · ต่อสตาร์แล้วจ่าย 220V มอเตอร์จะแรงไม่พอ ออกตัวไม่ขึ้น ร้อน
— ตรวจแรงดันหน้างานด้วยมิเตอร์ก่อนต่อทุกครั้ง คำแนะนำทั่วไป
อุปกรณ์ไฟฟ้าที่ต้องมี Protection คำแนะนำทั่วไป
- สายดิน ต่อเข้าขั้วดินในกล่องต่อสาย หรือที่ตัวมอเตอร์ ทุกครั้ง
- เบรกเกอร์ 3 เฟส สำหรับมอเตอร์ + โอเวอร์โหลดรีเลย์ (กรณีต่อผ่านแมกเนติก) ตั้งค่าตามกระแสบนป้ายข้อมูลมอเตอร์
- ขนาดสายไฟตามกระแสมอเตอร์และระยะเดินสาย — ช่างไฟเลือก
- ร้อยสายผ่านรูร้อยสายด้านล่างกล่อง ขันซีลให้แน่น · ปิดฝากล่องพร้อมปะเก็นทุกครั้ง กันน้ำ/ฝุ่นเข้า
- ต่อผ่านอินเวอร์เตอร์ → อินเวอร์เตอร์ทำหน้าที่ป้องกันโหลดเกินได้ ตั้งค่ากระแสมอเตอร์ในอินเวอร์เตอร์
กลับทิศหมุน Reverse rotation คำแนะนำทั่วไป
- ต่อไฟตรง: สลับสายไฟ 2 เส้นใดก็ได้ (เช่น L1 กับ L2) — ตัดไฟก่อนสลับ
- ผ่านอินเวอร์เตอร์: สั่งกลับทิศที่อินเวอร์เตอร์ (ปุ่ม/พารามิเตอร์ FWD/REV) ไม่ต้องสลับสาย
- ทิศเพลาเอาต์พุตอาจกลับกับทิศมอเตอร์ตามชุดเกียร์ — ทดลองเดินตัวเปล่าดูทิศก่อนต่อโหลดเสมอ
ภาพจริงจากผู้ซื้อ เปิดฝากล่องต่อสาย เห็นขั้วต่อ 6 ขั้ว 2 แถว และฝากล่องพร้อมปะเก็น
ขั้นตอนต่อสาย (สำหรับช่างไฟ) Wiring steps คำแนะนำทั่วไป
1ตัดไฟปิดเบรกเกอร์ แขวนป้าย
›
2วัดแรงดัน220V หรือ 380V
›
3จัดแผ่นทองเหลืองΔ หรือ Y ตามแผนผัง
›
4ต่อสายดินก่อนแล้วต่อ L1 L2 L3
›
5ปิดฝา + ซีลแล้วทดลองเดินตัวเปล่า
9ใช้กับอินเวอร์เตอร์ · ทดลองเดินเครื่องครั้งแรก
INVERTER (VFD) · TEST RUN
ผู้ผลิตระบุว่าใช้งานได้ทั้ง รอบคงที่ (ต่อไฟตรง) และ คู่อินเวอร์เตอร์ปรับรอบ ตามข้อมูลสินค้า — อินเวอร์เตอร์ปรับความถี่ไฟที่จ่ายให้มอเตอร์
รอบเพลาจึงเปลี่ยนตามความถี่ เหมาะกับสายพานที่ต้องตั้งความเร็วให้ทันไลน์ เครื่องบรรจุ และใบกวนที่ต้องเริ่มช้าแล้วค่อยเร่ง
เลือกอินเวอร์เตอร์ คำแนะนำทั่วไป
- มีไฟ 3 เฟส 380V → อินเวอร์เตอร์รับเข้า 3 เฟส 380V จ่ายออก 3 เฟส 380V · มอเตอร์ต่อ Y
- มีแต่ไฟบ้าน 220V → อินเวอร์เตอร์ชนิดรับไฟเข้า 1 เฟส 220V จ่ายออก 3 เฟส 220V · มอเตอร์ต่อ Δ
- พิกัดกำลังอินเวอร์เตอร์ไม่น้อยกว่า kW ของมอเตอร์ (ช่างไฟ/ผู้ขายอินเวอร์เตอร์ช่วยเลือก)
ตั้งค่าเบื้องต้น คำแนะนำทั่วไป
- ใส่ค่าจากป้ายข้อมูลมอเตอร์: แรงดัน กระแส กำลัง ความถี่ รอบ
- ตั้งเวลาเร่ง/เวลาหยุด ไม่สั้นเกินไป — ลดการกระชากของโซ่และเฟือง
- ตั้งความถี่สูงสุด/ต่ำสุดตามงาน แล้วทดลองจริง
รอบและแรงบิดเมื่อปรับความถี่ คำแนะนำทั่วไป
รอบเพลาประมาณ 1,400 × (ความถี่ ÷ 50) ÷ อัตราทด เช่น อัตราทด 1:40 ที่ 25 Hz ≈ 17.5 รอบ/นาที ·
ตารางผู้ผลิตให้แรงบิดที่ 50 Hz และ 60 Hz — ที่ 60 Hz รอบเร็วขึ้นแต่แรงบิดน้อยกว่าแถว 50 Hz ตามข้อมูลสินค้า ·
เลือกอัตราทดให้รอบที่ใช้งานบ่อยอยู่ใกล้ 50 Hz ดีกว่าใช้อัตราทดต่ำแล้วลดความถี่ลงมาก ๆ เพราะเมื่อเดินรอบต่ำมากนาน ๆ พัดลมในตัวหมุนช้าลง ระบายความร้อนได้น้อยลง
| ความถี่ที่ตั้ง | 20 Hz | 30 Hz | 40 Hz | 50 Hz | 60 Hz |
|---|
| อัตราทด 1:10 | 56.0 | 84.0 | 112.0 | 140.0 | 168.0 |
| อัตราทด 1:20 | 28.0 | 42.0 | 56.0 | 70.0 | 84.0 |
| อัตราทด 1:40 | 14.0 | 21.0 | 28.0 | 35.0 | 42.0 |
| อัตราทด 1:100 | 5.6 | 8.4 | 11.2 | 14.0 | 16.8 |
รอบเพลาประมาณ (รอบ/นาที) เมื่อปรับความถี่ด้วยอินเวอร์เตอร์ — คำนวณจากสูตรด้านบน ไม่รวมรอบที่ตกเมื่อมีโหลด คำแนะนำทั่วไป
ทดลองเดินเครื่องครั้งแรก First run คำแนะนำทั่วไป
- ตรวจก่อนจ่ายไฟ — แรงดันหน้างานตรงกับการต่อ (220V Δ / 380V Y) · สายดินต่อแล้ว · ขันน็อตยึดครบ · ปิดฝากล่องต่อสาย · ไม่มีเครื่องมือค้างใกล้เพลา
- เดินตัวเปล่า (ยังไม่ต่อโซ่/คัปปลิ้ง) 1–2 นาที — ดูทิศหมุนถูกต้อง ฟังเสียงต้องสม่ำเสมอ ไม่มีเสียงขูด/กระแทก ตัวเครื่องไม่สั่นผิดปกติ
- ทิศผิด → ตัดไฟ สลับสายไฟ 2 เส้น (หรือตั้งทิศที่อินเวอร์เตอร์) แล้วทดลองใหม่
- ต่อโหลดแล้วเริ่มที่รอบต่ำ (ถ้ามีอินเวอร์เตอร์) แล้วค่อยเพิ่ม — สังเกตโซ่/สายพานวิ่งตรง ไม่ตกร่อง
- เดินต่อเนื่อง 30–60 นาที แล้วจับดูอุณหภูมิตัวมอเตอร์และหัวเกียร์ (อุ่นถึงร้อนพอจับได้ถือว่าปกติ · ร้อนจนจับไม่ได้/มีกลิ่น → หยุดตรวจ หน้า 14)
- หลังใช้งานวันแรก ขันน็อตยึดฐาน/หน้าแปลนซ้ำ ตรวจความตึงโซ่อีกครั้ง
ภาพจากผู้ซื้อแบบ H ตอนได้รับ ฝาครอบเพลาสีเหลือง
แบบ H และ Vภาพจากคลิปสินค้า
กล่องต่อสายปิดฝาให้สนิทก่อนจ่ายไฟ
10ดูแลรักษา · ความปลอดภัย
MAINTENANCE · SAFETY
| ทุกวัน | ฟังเสียงและจับดูอุณหภูมิขณะเดิน · ดูคราบน้ำมันที่รอยต่อหัวเกียร์/ซีลเพลา · ปัดฝุ่นที่ตะแกรงฝาท้ายไม่ให้อุดตัน |
| ทุกสัปดาห์ | เช็ดทำความสะอาดครีบระบายความร้อน (คราบฝุ่น/น้ำยาทำให้ร้อนขึ้น) · ตรวจความตึงโซ่/สายพาน · ตรวจน็อตยึดฐาน/หน้าแปลน |
| ทุกเดือน | ตรวจสายไฟ รูร้อยสาย ซีลฝากล่องต่อสาย · ขันขั้วต่อสาย (ตัดไฟก่อน) · หล่อลื่นโซ่ · ตรวจคัปปลิ้ง/ยางคัปปลิ้งสึก |
| เมื่อมีอาการผิดปกติ | หยุดเครื่องแล้วไล่ตามตารางหน้า 14 · บันทึกอาการ เสียง อุณหภูมิ และถ่ายคลิปไว้แจ้งฝ่ายบริการ |
ทั้งหมดเป็น คำแนะนำทั่วไป สำหรับมอเตอร์เกียร์ขนาดเล็ก
น้ำมันเกียร์
- ชุดเกียร์ส่งมาพร้อมสารหล่อลื่นจากผู้ผลิต — ใช้งานได้ทันที ไม่ต้องเติมก่อนใช้
- ชนิดและปริมาณน้ำมันเกียร์ / รอบการเปลี่ยน สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
- เห็นน้ำมันซึมมาก → หยุดใช้และติดต่อฝ่ายบริการ (หน้า 14)
เก็บรักษา / ไม่ได้ใช้นาน
- เก็บในที่แห้ง ไม่โดนฝน ปิดฝากล่องต่อสาย
- ทาน้ำมันกันสนิมบาง ๆ ที่เพลา
- ก่อนใช้ใหม่ หมุนเพลาด้วยมือ และทดลองเดินตัวเปล่าก่อน
ความปลอดภัย Safety
ไฟฟ้า
- ต่อสายดินทุกครั้ง · ช่างไฟเป็นผู้ต่อและตรวจ
- ตัดไฟที่เบรกเกอร์ + แขวนป้าย "ห้ามเปิด" ก่อนเปิดกล่องต่อสาย/ปรับตั้ง
- ใช้อินเวอร์เตอร์: รอให้ไฟในอินเวอร์เตอร์คายประจุหมดก่อนแตะขั้ว (ดูคู่มืออินเวอร์เตอร์)
- ห้ามฉีดน้ำใส่มอเตอร์โดยตรง แม้กล่องต่อสายจะซีลกันน้ำ
ชิ้นส่วนหมุน
- ติดฝาครอบโซ่ สายพาน คัปปลิ้ง ทุกจุด
- ห้ามสวมถุงมือหลวม เสื้อแขนยาวหลวม สร้อย ใกล้ชิ้นส่วนหมุน · มัดผมยาว
- แรงบิดที่เพลาสูงมากในอัตราทดสูง — ห้ามใช้มือหยุดเพลา/โซ่
- งานยกของ/แนวดิ่ง: รายการนี้ไม่มีเบรก ต้องมีระบบกันตกแยก
ความร้อน
- ตัวมอเตอร์และหัวเกียร์ร้อนขณะใช้งาน — ระวังสัมผัส
- ห้ามปิดตะแกรงฝาท้าย ห้ามคลุมผ้า/วางของทับ
- ห้ามใช้ในพื้นที่มีไอระเหยหรือฝุ่นไวไฟ
ข้อแนะนำงานอาหาร/เครื่องสำอาง คำแนะนำทั่วไป
- ติดตั้งให้น้ำมัน/ฝุ่นจากมอเตอร์ไม่หยดลงผลิตภัณฑ์
- ใบกวนถังผสม: เพลาชี้ลง มีซีลที่ฝาถังกันไอน้ำ/ของเหลวขึ้นหามอเตอร์
- ทำความสะอาดรอบมอเตอร์ด้วยผ้าหมาด ไม่ฉีดน้ำแรง
แบบบันทึกการตรวจประจำสัปดาห์ Inspection log คำแนะนำทั่วไป
| วันที่ | รหัส / อัตราทด / ตำแหน่ง | เสียง | ความร้อน (จับได้?) | น้ำมันซึม | โซ่/คัปปลิ้ง | ผู้ตรวจ / หมายเหตุ |
|---|
| ตัวอย่าง | SGM-400H-22 1:40 สายพาน 2 | ปกติ | อุ่น จับได้ | ไม่มี | ตึงพอดี | — |
| | | | | | |
| | | | | | |
| | | | | | |
| | | | | | |
| | | | | | |
| | | | | | |
| | | | | | |
11อาการผิดปกติและวิธีแก้
TROUBLESHOOTING
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ |
|---|
| มอเตอร์ไม่หมุน มีเสียงหึ่ง | ไฟขาดเฟส (เข้าไม่ครบ 3 เส้น) · โหลดหนักเกิน/ติดขัด · ต่อสตาร์แต่จ่าย 220V | ตัดไฟ ตรวจไฟครบ 3 เฟสด้วยมิเตอร์ · ปลดโหลดแล้วลองตัวเปล่า · ตรวจการต่อ Δ/Y ให้ตรงแรงดัน |
| ไม่หมุน ไม่มีเสียง | ไม่มีไฟเข้า · เบรกเกอร์/โอเวอร์โหลดตัด · อินเวอร์เตอร์ยังไม่สั่งเดิน/แจ้งเตือน | ตรวจเบรกเกอร์ ฟิวส์ สายไฟ · รีเซ็ตโอเวอร์โหลด หาสาเหตุก่อนเปิดซ้ำ · ดูรหัสแจ้งเตือนในคู่มืออินเวอร์เตอร์ |
| หมุนกลับทิศ | ลำดับเฟสไฟไม่ตรงกับที่ต้องการ | สลับสายไฟ 2 เส้นใดก็ได้ (ตัดไฟก่อน) หรือตั้งทิศที่อินเวอร์เตอร์ |
| รอบช้า/เร็วไม่ตรงที่คำนวณ | อัตราทดไม่ตรงกับที่ต้องการ · ความถี่อินเวอร์เตอร์ไม่ใช่ 50 Hz · โหลดหนักทำให้รอบตก | ดูอัตราทดบนป้ายข้อมูล · ตรวจความถี่ที่ตั้ง · คำนวณแรงบิดใหม่ (หน้า 5) |
| มอเตอร์ร้อนจัด | โหลดเกินแรงบิดในตาราง · ต่อ Δ แต่จ่าย 380V · เดินรอบต่ำมากนาน ๆ · ตะแกรงพัดลม/ครีบอุดตัน · ไฟตก/ขาดเฟส | หยุดใช้ทันที · ตรวจการต่อสายและแรงดัน · ลดโหลดหรือเลือกขนาดใหญ่ขึ้น · ทำความสะอาดตะแกรง/ครีบ · ตรวจไฟ 3 เฟส |
| เสียงดังผิดปกติ (หอน/ขูด/กระแทก) | โซ่ตึงเกิน/แนวศูนย์ไม่ตรง · ชิ้นส่วนบนเพลาหลวม/ลิ่มหลวม · ลูกปืนหรือเฟืองสึก | ปลดโหลดฟังเสียงตัวเปล่า · ตั้งแนวศูนย์/ความตึงใหม่ · ขันสกรูตัวหนอน ตรวจลิ่ม · เสียงจากในหัวเกียร์ → ติดต่อฝ่ายบริการ |
| สั่น | ฐานไม่แข็งแรง/น็อตหลวม · คัปปลิ้งเยื้องศูนย์ · พูลเลย์/สเตอร์คด | เสริมฐาน ขันน็อตยึด · ตั้งศูนย์คัปปลิ้งใหม่ · เปลี่ยนชิ้นส่วนที่คด |
| น้ำมันซึมที่หัวเกียร์/ซีลเพลา | ซีลเพลาสึก · ติดตั้งผิดทิศทำให้น้ำมันกดที่ซีล · ร้อนจัด | เช็ดแล้วสังเกต ถ้ายังซึมต่อเนื่องให้หยุดใช้และติดต่อฝ่ายบริการ · ตรวจสาเหตุร้อนจัด |
| เบรกเกอร์/โอเวอร์โหลดตัดบ่อย | โหลดเกิน · ออกตัวหนักบ่อย · ตั้งค่าโอเวอร์โหลดต่ำเกิน · ฉนวนสายเสีย | ตรวจแรงบิดที่ต้องใช้ · ใช้อินเวอร์เตอร์เร่งช้า ๆ · ตั้งค่าตามป้ายข้อมูล · ให้ช่างไฟวัดฉนวน |
| ออกตัวไม่ขึ้นเมื่อมีโหลด | แรงบิดไม่พอที่อัตราทดนี้ · ต่อ Y แต่จ่าย 220V · อินเวอร์เตอร์ตั้งเวลาเร่งสั้น/ค่ากระแสต่ำ | เลือกอัตราทดสูงขึ้นหรือขนาดใหญ่ขึ้น · ตรวจการต่อสาย · ปรับค่าอินเวอร์เตอร์ |
| โซ่ตกร่อง/สายพานเลื้อย | สเตอร์/พูลเลย์ไม่อยู่แนวเดียวกัน · โซ่หย่อนเกิน | ตั้งแนวสเตอร์ด้วยไม้บรรทัดเหล็ก · ปรับความตึงโดยเลื่อนฐาน |
| เพลาหมุนแต่เครื่องจักรไม่หมุน | ลิ่มหลุด/ไม่ได้ใส่ลิ่ม · สกรูตัวหนอนหลวม · คัปปลิ้งแตก | ตัดไฟ ตรวจลิ่มและสกรู · เปลี่ยนคัปปลิ้ง |
ตารางนี้รวบรวมจากหลักการทำงานของมอเตอร์เหนี่ยวนำ 3 เฟสและมอเตอร์เกียร์ทั่วไป คำแนะนำทั่วไป — ทุกครั้งที่ตรวจ ให้ตัดไฟและรอให้เพลาหยุดสนิทก่อน
หยุดใช้ทันที แล้วติดต่อฝ่ายบริการ
- มีกลิ่นไหม้ ควัน หรือไฟรั่ว (ช็อตเมื่อแตะ)
- เสียงกระแทกจากภายในหัวเกียร์
- น้ำมันไหลออกต่อเนื่อง
- ร้อนจัดแม้ลดโหลดและตรวจไฟแล้ว
ข้อมูลที่ควรเตรียมเมื่อแจ้งปัญหา
- รหัสสินค้า/รุ่น + อัตราทด (เช่น 35782 SGM-400H-22 1:40)
- รูปป้ายข้อมูลมอเตอร์ และรูปการต่อสายในกล่อง
- ไฟที่ใช้ (380V / 220V / ผ่านอินเวอร์เตอร์)
- คลิปสั้นตอนเครื่องทำงานผิดปกติ
12คำถามที่พบบ่อย · ภาพจากผู้ซื้อ · ติดต่อ
FAQ · BUYER PHOTOS · CONTACT
| ซื้อ 1 ตัวได้ไหม? | ได้ — สั่งซื้อขั้นต่ำ 1 ตัว ต่อรหัส · แจ้งอัตราทดตอนสั่ง · สินค้าสั่งนำเข้า ระยะเวลาสอบถามฝ่ายขาย |
| ใช้ไฟบ้าน (1 เฟส 220V) ได้ไหม? | รุ่นนี้เป็น 3 เฟส ต่อไฟบ้านตรงไม่ได้ — ใช้อินเวอร์เตอร์ชนิดรับไฟเข้า 1 เฟส 220V จ่ายออก 3 เฟส 220V แล้วต่อมอเตอร์แบบเดลต้า (Δ) คำแนะนำทั่วไป ให้ช่างไฟเลือกขนาด |
| เปลี่ยนอัตราทดทีหลังได้ไหม? | ไม่ได้ — อัตราทดอยู่ในชุดเฟืองภายใน ต้องเลือกให้ถูกต้องตั้งแต่ตอนสั่ง · ถ้าต้องการปรับความเร็วภายหลัง ใช้อินเวอร์เตอร์ |
| H กับ V ต่างกันอย่างไร? | มอเตอร์และเกียร์เหมือนกัน ต่างที่การยึด: H ขาตั้งยึดฐาน เพลาแนวนอน · V หน้าแปลน 4 รู เพลาออกกลางหน้าแปลน เช่น ใบกวนบนฝาถัง |
| รอบเพลาคำนวณอย่างไร? | ประมาณ 1,400 ÷ อัตราทด รอบ/นาที ที่ 50 Hz เช่น 1:20 ≈ 70 รอบ/นาที · ตารางรอบอยู่หน้า 5 |
| แรงบิดดูจากไหน? | ตารางหน้า 6–8 หน่วย kgf·m แยก 50 Hz / 60 Hz ตามอัตราทด · ไฟไทยใช้แถว 50 Hz · คูณ 9.81 ได้ N·m |
| kW เท่ากัน ทำไมมีหลายขนาดเพลา? | เพลาใหญ่เหมาะกับงานที่ต้องการเพลาแข็งแรงขึ้น หรือต้องต่อชิ้นส่วนเดิมที่รูใหญ่ · แรงบิดในตาราง 0.4 kW เพลา 22 และ 28 เท่ากัน |
| ปรับความเร็วได้ไหม? | ได้ด้วยอินเวอร์เตอร์ (VFD) ปรับความถี่ · หรือใช้รอบคงที่ต่อไฟตรง ตามข้อมูลสินค้า |
| ใช้ไฟ 380V หรือ 220V? | ได้ทั้งสอง — 380V ต่อสตาร์ (Y) · 220V ต่อเดลต้า (Δ) · ดูแผนผังบนฝากล่องต่อสาย (หน้า 11) |
| กลับทิศหมุนได้ไหม? | ได้ — สลับสายไฟ 2 เส้น หรือสั่งกลับทิศที่อินเวอร์เตอร์ |
| ใช้งานต่อเนื่องทั้งวันได้ไหม? | ได้เมื่อเลือกแรงบิดเผื่อ 1.5–2 เท่า และมอเตอร์ไม่ร้อนจัด คำแนะนำทั่วไป |
| มีรุ่นมีเบรก/ใช้ในพื้นที่ไวไฟไหม? | ไม่มีในรายการนี้ — สอบถามฝ่ายขาย |
| ต้องเติมน้ำมันเกียร์ก่อนใช้ไหม? | ไม่ต้อง ใช้งานได้ทันที · ชนิดน้ำมันเกียร์และรอบเปลี่ยน สอบถามฝ่ายขาย |
| 10 รุ่นที่ไม่มีตารางแรงบิด เลือกอย่างไร? | แจ้งรอบและโหลดที่ต้องการให้ฝ่ายขายยืนยันช่วงอัตราทด ขนาด และแรงบิดก่อนสั่ง |
ข้อมูลที่ยังไม่ได้ยืนยัน — สอบถามฝ่ายขาย Unconfirmed
ช่วงอัตราทด/แบบขนาด/แรงบิด ของ 10 รุ่นที่ไม่มีตาราง
ชนิดและปริมาณน้ำมันเกียร์ · รอบการเปลี่ยน
น้ำหนัก · กระแสไฟ · ระดับการป้องกันน้ำ/ฝุ่น
ระยะเวลาสั่งนำเข้า
ภาพจริงจากผู้ซื้อSGM-100H-18 (0.1 kW แนวนอน)
ภาพจริงจากผู้ซื้อติดตั้งขับโซ่ในโครงเครื่อง
ภาพจริงจากผู้ซื้อแบบ H ตอนได้รับสินค้า
ภาพจริงจากผู้ซื้อกล่องต่อสาย 6 ขั้ว
ความเห็นจากผู้ซื้อ (แปล): "ติดตั้งใช้งานแล้ว มอเตอร์เดินไม่ร้อน เงียบมาก รอบพอดี ใช้ตัวปรับรอบปรับเร็ว-ช้าได้" · "ใช้ทน หนักแน่น" · "ซื้อหลายครั้งแล้ว" ภาพจริงจากผู้ซื้อ
