คู่มือการใช้งาน · ข้อมูลเลือกรุ่น · ฉบับภาษาไทย
เตาสุญญากาศ / เตาบรรยากาศควบคุม 1,200–1,700℃
Vacuum Atmosphere Box Furnace for Laboratory · รุ่น VAF 12 รุ่น · ห้องเตา 1 / 4.5 / 12 / 36 ลิตร
รหัสสินค้า 35835 – 35846
VAF-1200-1L … VAF-1200-36L
VAF-1400-1L … VAF-1700-36L

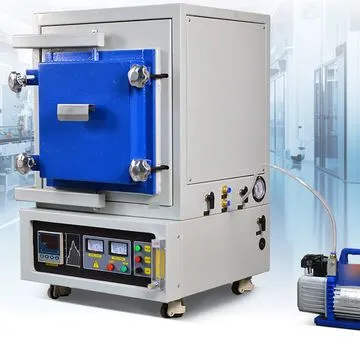

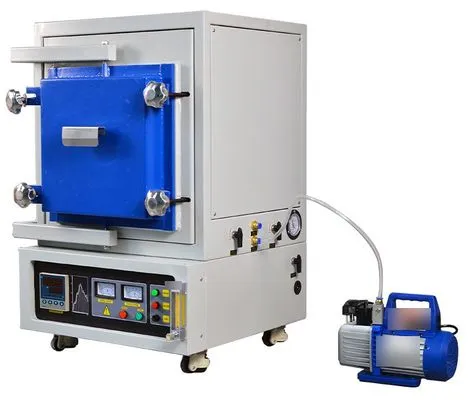

ตัวเครื่องประตูหน้าสีน้ำเงิน ลูกบิดล็อก 4 มุม แผงควบคุมด้านล่าง พร้อมปั๊มสุญญากาศในชุด — ภาพสินค้าจากผู้ผลิต (ทุกรุ่นหน้าตาเหมือนกัน ต่างที่ขนาด)
เตาไฟฟ้าแบบกล่อง ประตูหน้า ที่ปิดสนิทได้ — ดูดอากาศออกด้วยปั๊มสุญญากาศ แล้วเติมก๊าซที่ต้องการ
เพื่อเผาซินเตอร์ในบรรยากาศก๊าซ รีดักชัน อบอ่อนในสุญญากาศ และงานทดลองวัสดุอุณหภูมิสูง
สำหรับห้องแล็บมหาวิทยาลัย สถาบันวิจัย และห้องแล็บโรงงาน ตามข้อมูลสินค้า
สิ่งสำคัญก่อนสั่ง/ก่อนใช้
เลือกจากอุณหภูมิใช้งานจริง — 1,100℃ → ซีรีส์ 1200 · 1,300℃ → 1400 · 1,600℃ → 1700ไฟ: 8 รุ่นใช้ 220V · 4 รุ่นต้องใช้ไฟ 380V 3 เฟส (ดูตารางหน้า 4) — ให้ช่างไฟเดินสายแยก + สายดินถังก๊าซ เกจลดแรงดัน ถ้วยทนไฟ ไม่รวมในชุด · ห้ามใช้ไฮโดรเจนหรือก๊าซไวไฟ เว้นแต่ยืนยันกับฝ่ายขายแล้วสั่งซื้อขั้นต่ำ 1 เครื่อง · สอบถามราคา (แจ้งอุณหภูมิ ขนาดห้องเตา และไฟที่มี)
จุดเด่น Features
› 3 ซีรีส์ 1,200 / 1,400 / 1,700℃ตามข้อมูลสินค้า › สุญญากาศ -0.1 MPaตามข้อมูลสินค้า › เติมก๊าซได้หลายชนิดตามข้อมูลสินค้า › ห้องเตา 4 ขนาด 1–36 ลิตรตามข้อมูลสินค้า › ตั้งโปรแกรมได้ แม่นยำ ±1℃ตามข้อมูลสินค้า › ป้องกัน 2 วงจร · ผนัง 2 ชั้นตามข้อมูลสินค้า
ข้อมูลหลัก สั่งซื้อขั้นต่ำ 1 เครื่อง · สอบถามราคา
เกี่ยวกับเอกสารนี้ — เรียบเรียงโดยปัญญาเคมีภัณฑ์ จากตารางรุ่นและพารามิเตอร์ของผู้ผลิต ภาพสินค้า และคลิปสินค้า
ร่วมกับหลักการใช้เตาสุญญากาศ/เตาบรรยากาศทั่วไป · มีป้ายกำกับที่มา ตามข้อมูลสินค้า / จากคลิปผู้ผลิต / คำแนะนำทั่วไป / ⚠ ยังไม่ได้ยืนยัน ·
ภาพสินค้าอาจต่างจากของจริงเล็กน้อย ให้ยึดสินค้าที่ได้รับจริงเป็นหลัก
เนื้อหาในคู่มือ Contents
1 เตาสุญญากาศ/เตาบรรยากาศคืออะไร · หน้า 2–32 ตารางรุ่นทั้ง 12 รหัส · 3 ซีรีส์ · หน้า 43 วิธีเลือกรุ่น 3 ขั้น · หน้า 54 ส่วนประกอบ · แผงก๊าซ · แผงควบคุม · หน้า 6–75 การสั่งซื้อ · ตรวจรับ · หน้า 86 เตรียมสถานที่ ไฟฟ้า ก๊าซ · หน้า 97 ใช้งานครั้งแรก · ดูดสุญญากาศ–เติมก๊าซ · หน้า 108 ตั้งโปรแกรมอุณหภูมิ · หน้า 119 ระหว่างเผา · ปิดเครื่อง · เปิดประตู · หน้า 1210 ดูแลรักษา · หน้า 1311 อาการผิดปกติและวิธีแก้ · หน้า 1412 ความปลอดภัย · หน้า 1513 คำถามที่พบบ่อย · ติดต่อ · หน้า 16
คู่มือเตาสุญญากาศ/เตาบรรยากาศควบคุม รุ่น VAF (12 รุ่น) · รหัสสินค้า 35835–35846
หน้า 1 / 16
1 เตาสุญญากาศ / เตาบรรยากาศควบคุม คืออะไร
WHAT IS A VACUUM ATMOSPHERE FURNACE
เตาเผาไฟฟ้าทั่วไป (Muffle Furnace) เผาชิ้นงานในอากาศปกติ ซึ่งมีออกซิเจน — ที่อุณหภูมิสูง โลหะ ผงโลหะ คาร์บอน และวัสดุหลายชนิด
จะทำปฏิกิริยากับออกซิเจน เกิดสนิม/ออกไซด์ ผิวเปลี่ยนสี หรือเสียคุณสมบัติ · เตาสุญญากาศ/เตาบรรยากาศควบคุม มีห้องเตาที่ปิดสนิทได้
จึงดูดอากาศออก ก่อน แล้วเผาในสุญญากาศ หรือเติมก๊าซที่ต้องการ (เช่น ไนโตรเจน อาร์กอน) แทนอากาศ ตามข้อมูลสินค้า
1 วางชิ้นงาน
›
2 ปิดประตู ขันล็อก
›
3 ดูดอากาศ
›
4 เติมก๊าซ
›
5 เผาตามโปรแกรม
›
6 รอเย็น
ต่างจากเตาเผาทั่วไป (Muffle) อย่างไร Compared with a muffle furnace
หัวข้อ เตาเผาทั่วไป (Muffle) เตาสุญญากาศ/เตาบรรยากาศ รุ่น VAF
บรรยากาศในห้องเตา อากาศปกติ (มีออกซิเจน) สุญญากาศ -0.1 MPa หรือก๊าซที่เติม: ก๊าซเฉื่อย · ไนโตรเจน (N₂) · อาร์กอน (Ar) · คาร์บอนไดออกไซด์ (CO₂) · ไอน้ำ ตามข้อมูลสินค้า ประตู/การซีล ปิดธรรมดา อากาศเข้า-ออกได้ ประตูขันล็อกด้วยลูกบิด 4 มุม · ข้อต่อซีลหน้าแปลน KF สแตนเลส 304 ตามข้อมูลสินค้า อุปกรณ์เพิ่ม ไม่ต้องมี ปั๊มสุญญากาศ (มาในชุด) · วาล์วก๊าซเข้า/ดูดอากาศ · เกจความดัน-สุญญากาศ · มาตรวัดการไหลก๊าซ งานที่เหมาะ เผาเถ้า อบแห้ง เผาเซรามิก/แก้วที่ไม่กลัวออกซิเจน เผาซินเตอร์ในก๊าซ · รีดักชัน · อบอ่อนในสุญญากาศ · วัสดุที่ห้ามออกซิไดซ์ ตามข้อมูลสินค้า สิ่งที่ผู้ใช้ต้องเตรียม ไฟฟ้า ไฟฟ้า + ถังก๊าซ + เกจลดแรงดัน + สายก๊าซ + ห้องที่ระบายอากาศดี
"เตาสุญญากาศ" และ "เตาบรรยากาศควบคุม" ในคู่มือนี้คือเครื่องเดียวกัน — ใช้ได้ทั้ง 2 แบบ: เผาในสุญญากาศ (ไม่เติมก๊าซ) หรือเผาในก๊าซที่เติม ·
ระดับสุญญากาศ -0.1 MPa เป็นค่าที่อ่านบนเกจ (ใกล้สุญญากาศเต็มของเกจ) ไม่ใช่เตาสุญญากาศสูงที่ใช้ปั๊มหลายชั้น คำแนะนำทั่วไป

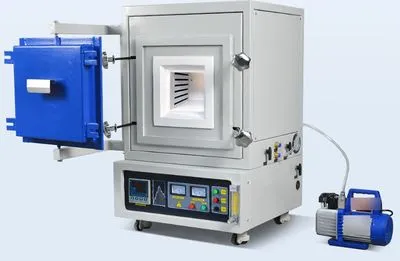

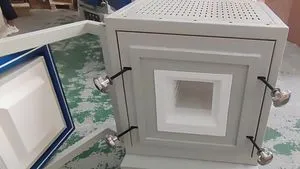

ประตูเปิด ห้องเตาสีขาว (เส้นใยเซรามิกอะลูมินา) ด้านในประตูบุฉนวน · ปั๊มสุญญากาศต่อสายยางใสเข้าข้างตัวเครื่องห้องเตาขณะให้ความร้อน (ภาพประกอบของผู้ผลิต) ฮีตเตอร์อยู่ในร่องผนังด้านข้าง — ขณะใช้งานจริงต้องปิดประตูเสมอ
ต้องใช้เตาบรรยากาศหรือไม่ — เช็คง่าย ๆ คำแนะนำทั่วไป
วัสดุเผาในเตาธรรมดาแล้วผิวดำ เป็นสนิม เปลี่ยนสี หรือคุณสมบัติไม่ได้ตามต้องการ → ควรเผาในสุญญากาศ/ก๊าซเฉื่อย
ขั้นตอนงานระบุว่าต้องเผาใน N₂ / Ar / สุญญากาศ → ใช้เตารุ่นนี้ได้ (เลือกซีรีส์ตามอุณหภูมิ หน้า 5)
เผาในอากาศได้ปกติ ไม่มีปัญหาออกซิไดซ์ → เตาเผาทั่วไปก็เพียงพอ
คู่มือเตาสุญญากาศ/เตาบรรยากาศควบคุม รุ่น VAF (12 รุ่น) · รหัสสินค้า 35835–35846
หน้า 2 / 16
2 ตารางรุ่นทั้ง 12 รหัส · เทียบ 3 ซีรีส์
MODEL LIST · 35835–35846
อ่านรหัส: VAF-<อุณหภูมิสูงสุด ℃>-<ความจุห้องเตา>L เช่น VAF-1400-12L = ซีรีส์ 1,400℃ ห้องเตา 12 ลิตร (300×200×200 มม.) ·
ขนาดทุกช่องเป็น ลึก × กว้าง × สูง (มม.) · ทุกรุ่น สั่งซื้อขั้นต่ำ 1 เครื่อง ตามข้อมูลสินค้า
รหัสสินค้า รุ่น สูงสุด / ใช้งาน ห้องเตา (มม.) ความจุ กำลัง ไฟฟ้า ขนาดภายนอก (มม.)
35835 VAF-1200-1L 1,200℃ / 1,100℃ 100×100×100 1 ลิตร 1 kW 220V 430×473×692 35836 VAF-1200-4.5L 1,200℃ / 1,100℃ 200×150×150 4.5 ลิตร 2 kW 220V 570×570×860 35837 VAF-1200-12L 1,200℃ / 1,100℃ 300×200×200 12 ลิตร 6 kW 220V 740×645×955 35838 VAF-1200-36L 1,200℃ / 1,100℃ 400×300×300 36 ลิตร 9 kW 380V 3 เฟส 805×760×1190 35839 VAF-1400-1L 1,400℃ / 1,300℃ 100×100×100 1 ลิตร 2 kW 220V 430×473×692 35840 VAF-1400-4.5L 1,400℃ / 1,300℃ 200×150×150 4.5 ลิตร 4 kW 220V 570×570×860 35841 VAF-1400-12L 1,400℃ / 1,300℃ 300×200×200 12 ลิตร 9 kW 220V ⚠ 675×600×950 35842 VAF-1400-36L 1,400℃ / 1,300℃ 400×300×300 36 ลิตร 16 kW 380V 3 เฟส 875×805×1110 35843 VAF-1700-1L 1,700℃ / 1,600℃ 100×100×100 1 ลิตร 2 kW 220V 430×473×692 35844 VAF-1700-4.5L 1,700℃ / 1,600℃ 200×150×150 4.5 ลิตร 4 kW 220V 570×570×860 35845 VAF-1700-12L 1,700℃ / 1,600℃ 300×200×200 12 ลิตร 9 kW 380V 3 เฟส 675×600×950 35846 VAF-1700-36L 1,700℃ / 1,600℃ 400×300×300 36 ลิตร 16 kW 380V 3 เฟส 875×805×1110
ตัวเลขตามตารางของผู้ผลิต ตามข้อมูลสินค้า · ไฟ 220V = ไฟบ้าน (แต่รุ่นกำลังสูงต้องเดินสายแยก ดูหน้า 9) · 380V 3 เฟส = ไฟโรงงาน ·
⚠ VAF-1400-12L (9 kW) ตารางผู้ผลิตระบุ 220V — สอบถามฝ่ายขายยืนยันก่อนสั่ง ⚠ ยังไม่ได้ยืนยัน
เทียบ 3 ซีรีส์ Series comparison ตามข้อมูลสินค้า
หัวข้อ ซีรีส์ 1200 ซีรีส์ 1400 ซีรีส์ 1700
อุณหภูมิสูงสุด 1,200℃ 1,400℃ 1,700℃ อุณหภูมิใช้งานต่อเนื่อง 1,100℃ 1,300℃ 1,600℃ ฮีตเตอร์ ลวดความร้อน FeCrAl ผสมโมลิบดีนัม แท่งซิลิคอนคาร์ไบด์ (SiC) แท่งโมลิบดีนัมไดซิลิไซด์ (MoSi2) เทอร์โมคัปเปิล ชนิด K ชนิด S ชนิด B อัตราขึ้นอุณหภูมิ ไม่เกิน 30℃/นาที ไม่เกิน 20℃/นาที ไม่เกิน 30℃/นาที รหัสในซีรีส์ VAF-1200-1L / 4.5L / 12L / 36L VAF-1400-1L / 4.5L / 12L / 36L VAF-1700-1L / 4.5L / 12L / 36L สุญญากาศสูงสุด -0.1 MPa (ปั๊มสุญญากาศในชุด) การซีล หน้าแปลน KF สแตนเลส 304 ก๊าซที่เติมได้ ก๊าซเฉื่อย · ไนโตรเจน (N₂) · อาร์กอน (Ar) · คาร์บอนไดออกไซด์ (CO₂) · ไอน้ำ ความแม่นยำอุณหภูมิ ±1℃ · ตั้งโปรแกรมขึ้น–ค้าง–ลดได้ ห้องเตา / ตัวเครื่อง เส้นใยเซรามิกอะลูมินา · ผนัง 2 ชั้นพร้อมพัดลมระบายความร้อน ระบบป้องกัน 2 วงจร: อุณหภูมิเกิน · เทอร์โมคัปเปิลขาด · อุณหภูมิเบี่ยง · กระแสเกิน · ไฟรั่ว ความถี่ไฟ 50 Hz อุปกรณ์ในชุด ปั๊มสุญญากาศ 1 เครื่อง · ถุงมือกันความร้อน 1 คู่ · คีมคีบถ้วยทนไฟ 1 อัน · คู่มือ 1 เล่ม

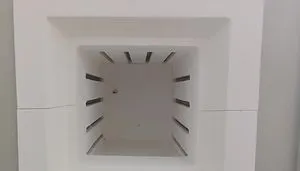

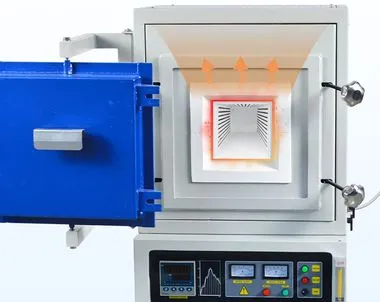

ซีรีส์ 1200 — ลวดความร้อน ลวดขดในร่องผนังห้องเตาซีรีส์ 1400 — แท่ง SiC แท่งตรงสีดำเรียงแนวตั้งซีรีส์ 1700 — แท่ง MoSi2 แท่งรูปตัวยูห้อยลงข้างห้องเตา
คู่มือเตาสุญญากาศ/เตาบรรยากาศควบคุม รุ่น VAF (12 รุ่น) · รหัสสินค้า 35835–35846
หน้า 4 / 16
3 วิธีเลือกรุ่น 3 ขั้น
SELECTION GUIDE
ขั้นที่ 1 — อุณหภูมิที่ต้องใช้ → เลือกซีรีส์
ดู
อุณหภูมิที่ใช้ค้างนาน (ไม่ใช่ค่าสูงสุดของเตา) แล้วเลือกซีรีส์ที่ "อุณหภูมิใช้งานต่อเนื่อง" สูงกว่างาน
ตามข้อมูลสินค้า
อุณหภูมิที่งานใช้ค้าง เลือกซีรีส์ เหตุผล
ไม่เกิน 1,100℃ 1200 ใช้งานต่อเนื่องได้ 1,100℃ · ฮีตเตอร์ลวด · เทอร์โมคัปเปิล K เกิน 1,100 ถึง 1,300℃ 1400 ใช้งานต่อเนื่องได้ 1,300℃ · แท่ง SiC · เทอร์โมคัปเปิล S เกิน 1,300 ถึง 1,600℃ 1700 ใช้งานต่อเนื่องได้ 1,600℃ · แท่ง MoSi2 · เทอร์โมคัปเปิล B
อุณหภูมิสูงสุด (1,200 / 1,400 / 1,700℃) ใช้ได้ช่วงสั้นเท่านั้น — ถ้างานต้องค้างใกล้ค่าสูงสุดของซีรีส์ ให้ขยับขึ้นอีกซีรีส์
คำแนะนำทั่วไป ขั้นที่ 2 — ขนาดชิ้นงาน → เลือกห้องเตา
วัดชิ้นงาน
รวมถ้วย/ถาดทนไฟ แล้วเลือกห้องเตาที่ใหญ่กว่าทุกด้าน เว้นระยะจากผนังห้องเตาและฮีตเตอร์ด้านข้าง
และอย่าวางชิ้นงานบังปลายเทอร์โมคัปเปิล
คำแนะนำทั่วไป
ความจุ ห้องเตา ลึก×กว้าง×สูง เหมาะกับ
1 ลิตร 100×100×100 มม. ชิ้นงานตัวอย่าง ถ้วยทนไฟใบเล็ก 1–2 ใบ · ตัวเครื่องเล็กสุด ภายนอก 430×473×692 มม. 4.5 ลิตร 200×150×150 มม. ห้องแล็บทั่วไป วางถ้วยหลายใบ/เรือทนไฟ (boat) ได้ 12 ลิตร 300×200×200 มม. ชิ้นงานใหญ่ขึ้น ห้องแล็บโรงงาน · 6–9 kW 36 ลิตร 400×300×300 มม. งานนำร่องการผลิต ชิ้นงานจำนวนมากต่อรอบ · 9–16 kW · ไฟ 380V 3 เฟส
ขั้นที่ 3 — ไฟที่มี → ตรวจว่ารุ่นที่เลือกใช้ได้
220V: VAF-1200-1L · VAF-1200-4.5L · VAF-1200-12L · VAF-1400-1L · VAF-1400-4.5L · VAF-1400-12L · VAF-1700-1L · VAF-1700-4.5L | 380V 3 เฟส: VAF-1200-36L · VAF-1400-36L · VAF-1700-12L · VAF-1700-36L ตามข้อมูลสินค้า คำแนะนำทั่วไป
ตัวอย่าง — อบอ่อนชิ้นส่วนโลหะเล็กในอาร์กอน ที่ 900℃ ชิ้นงานรวมถ้วยไม่เกิน 150×100×80 มม. มีไฟ 220V คำแนะนำทั่วไป
900℃ ไม่เกิน 1,100℃ → ซีรีส์ 1200 · ชิ้นงานใหญ่กว่าห้องเตา 1 ลิตร → 4.5 ลิตร (200×150×150) · 2 kW 220V → VAF-1200-4.5L
ตัวอย่าง — เผาซินเตอร์เม็ดเซรามิกในไนโตรเจน ค้าง 1,500℃ ชิ้นงานเล็ก มีไฟ 380V 3 เฟส คำแนะนำทั่วไป
1,500℃ เกิน 1,300℃ → ซีรีส์ 1700 · ชิ้นงานเล็ก → 1 หรือ 4.5 ลิตร (220V) · ถ้าต้องการเผาครั้งละมาก → VAF-1700-12L (9 kW 380V 3 เฟส)
ข้อผิดพลาดที่พบบ่อยเวลาเลือกรุ่น คำแนะนำทั่วไป
เลือกจากอุณหภูมิสูงสุด เช่น งาน 1,200℃ แล้วเลือกซีรีส์ 1200 — ค้างนานต้องใช้ซีรีส์ 1400ลืมเผื่อถ้วย/ถาดทนไฟ และระยะห่างจากฮีตเตอร์ — ห้องเตาเต็มพอดีจะร้อนไม่สม่ำเสมอไม่ตรวจไฟหน้างาน — รุ่น 380V ใช้ไฟบ้านไม่ได้ · รุ่น 220V กำลังสูงเสียบปลั๊กบ้านไม่ได้ลืมงบถังก๊าซ เกจลดแรงดัน และถ้วยทนไฟ ซึ่งไม่รวมในชุด
คู่มือเตาสุญญากาศ/เตาบรรยากาศควบคุม รุ่น VAF (12 รุ่น) · รหัสสินค้า 35835–35846
หน้า 5 / 16

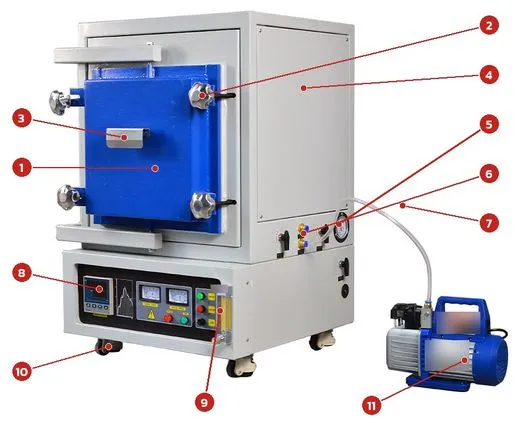

4 แผงวาล์วก๊าซ · แผงควบคุม · ภายในเครื่อง
GAS PANEL · CONTROL PANEL · INSIDE
แผงวาล์วก๊าซด้านขวาของตัวเครื่อง Gas & vacuum panel จากคลิปผู้ผลิต
1 วาล์วก๊าซเข้า (คันโยก) — เปิด-ปิดทางก๊าซจากถังเข้าห้องเตา2 ข้อต่อก๊าซเข้า — ข้อต่อสวมเร็วสีทอง/น้ำเงิน — ต่อสายก๊าซจากเกจลดแรงดันของถัง3 ข้อต่อดูดอากาศ — ต่อสายยางใสไปปั๊มสุญญากาศ4 วาล์วดูดอากาศ (คันโยก) — เปิดเมื่อดูดสุญญากาศ ปิดเมื่อดูดเสร็จ/ระหว่างเติมก๊าซ5 เกจความดัน-สุญญากาศ — อ่านความดันในห้องเตา (MPa) · ค่าลบ = สุญญากาศ · 0 = เท่าบรรยากาศ
ชื่อชิ้นส่วนแปลจากป้ายบนตัวเครื่องในคลิป (ป้ายจริงมีภาษาอังกฤษกำกับ: gas inlet switch · gas inlet port · air outlet port · air outlet switch) · คันโยกมีลูกศรบอกทิศเปิด/ปิด

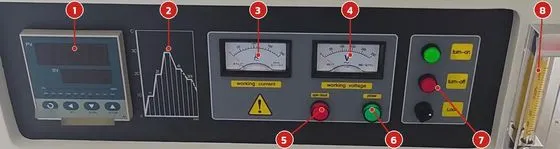

แผงควบคุมด้านล่าง Control panel จากคลิปผู้ผลิต
1 ตัวควบคุมอุณหภูมิ — จอบน PV = อุณหภูมิจริง · จอล่าง SV = ค่าที่ตั้ง · ปุ่มใต้จอมีป้าย AT / RUN / STOP2 กราฟโปรแกรม — สติกเกอร์อธิบายช่วงขึ้น–ค้าง–ลด (ดูหน้า 11)3 แอมมิเตอร์ (working current) — กระแสที่ฮีตเตอร์ใช้ขณะให้ความร้อน4 โวลต์มิเตอร์ (working voltage) — แรงดันไฟที่จ่ายให้ฮีตเตอร์5 ไฟแดง open circuit — ไฟเตือนวงจรขาด ⚠ ยังไม่ได้ยืนยัน 6 ไฟเขียว power — ไฟแสดงว่ามีไฟเข้าเครื่อง7 ปุ่ม turn-on / turn-off · กุญแจ Lock — เปิด/ปิดวงจรให้ความร้อน · กุญแจล็อกแผง8 มาตรวัดการไหลก๊าซ — หลอดลูกลอย มีปุ่มปรับด้านล่าง
คู่มือเตาสุญญากาศ/เตาบรรยากาศควบคุม รุ่น VAF (12 รุ่น) · รหัสสินค้า 35835–35846
หน้า 7 / 16
5 การสั่งซื้อ · อุปกรณ์ในชุด · ตรวจรับ
ORDERING · IN THE BOX · RECEIVING
เงื่อนไขการสั่งซื้อ
สั่งซื้อขั้นต่ำ 1 เครื่อง ต่อรหัสสอบถามราคา — แจ้งอุณหภูมิที่ต้องใช้ ขนาดห้องเตา และไฟที่มี (220V / 380V 3 เฟส) ฝ่ายขายเช็คให้ระยะเวลารอสินค้าและค่าขนส่ง — สอบถามฝ่ายขาย
สินค้าหนัก ส่งเป็นลังไม้ — ต้องมีรถยก/แรงคนพอสำหรับขนลง (ดูตารางหีบห่อ)
อุปกรณ์ในชุด (ทุกรุ่น) ตามข้อมูลสินค้า
ปั๊มสุญญากาศ 1 เครื่อง (พร้อมสายยางต่อ)
ถุงมือกันความร้อน 1 คู่
คีมคีบถ้วยทนไฟ 1 อัน
คู่มือ 1 เล่ม
ไม่รวมในชุด — ลูกค้าเตรียมเอง
ถังก๊าซ (ไนโตรเจน/อาร์กอน ฯลฯ) + เกจลดแรงดัน (regulator) ของถัง + สายก๊าซ/ข้อต่อถ้วย/ถาด/เรือทนไฟ สำหรับใส่ชิ้นงาน (เลือกวัสดุให้ทนอุณหภูมิของงาน)เบรกเกอร์ สายไฟ ปลั๊ก/ตู้ไฟ และงานเดินไฟ (ช่างไฟ) · น้ำมันปั๊มสำรอง
ข้อมูลที่ต้องแจ้งตอนสั่ง
รหัสสินค้า/รุ่น เช่น 35841 VAF-1400-12L
อุณหภูมิที่ใช้ค้าง + ก๊าซที่จะใช้
ขนาดชิ้นงานรวมถ้วยทนไฟ
ไฟหน้างาน 220V หรือ 380V 3 เฟส
สถานที่ส่ง + มีรถยก/ทางขนเข้าห้องแล็บหรือไม่
สำหรับฝ่ายขาย — ถามลูกค้า 4 ข้อ คำแนะนำทั่วไป
ใช้อุณหภูมิค้างเท่าไร นานแค่ไหน
ใช้สุญญากาศอย่างเดียว หรือเติมก๊าซอะไร (ถ้ามีไฮโดรเจน/ก๊าซไวไฟ ต้องยืนยันกับฝ่ายขายก่อน)
ชิ้นงานใหญ่สุดเท่าไร ครั้งละกี่ชิ้น
ไฟที่มี และห้องติดตั้งระบายอากาศได้ไหม
ขนาดหีบห่อและน้ำหนักรวมหีบห่อโดยประมาณ Shipping size ⚠ ยังไม่ได้ยืนยัน
รุ่น หีบห่อ (มม.) รวมหีบห่อ VAF-1200-1L 610×575×955 ~83 กก. VAF-1200-4.5L 770×735×1210 ~175 กก. VAF-1200-12L 860×770×1325 ~226 กก. VAF-1200-36L 1025×935×1650 ~351 กก. VAF-1400-1L 715×670×1160 ~134 กก. VAF-1400-4.5L 775×755×1260 ~179 กก.
รุ่น หีบห่อ (มม.) รวมหีบห่อ VAF-1400-12L 860×770×1325 ~227 กก. VAF-1400-36L 1025×1000×1650 ~372 กก. VAF-1700-1L 670×670×1115 ~138 กก. VAF-1700-4.5L 775×755×1240 ~221 กก. VAF-1700-12L 865×790×1485 ~330 กก. VAF-1700-36L 1005×1003×1660 ~486 กก.
ตามข้อมูลสินค้าของผู้ผลิต (ลึก×กว้าง×สูง ของลัง) — ใช้วางแผนการขนส่งเท่านั้น ค่าจริงสอบถามฝ่ายขายก่อนส่ง
ตรวจรับสินค้า Receiving check คำแนะนำทั่วไป
เปิดตรวจลังก่อนเซ็นรับ — ลังแตก/ตัวเครื่องบุบ ถ่ายรูปไว้ก่อนเซ็น · ตรวจรุ่นบนป้ายตัวเครื่องตรงกับที่สั่งเปิดประตูดูห้องเตา: เส้นใยไม่แตกหักเป็นชิ้น · ฮีตเตอร์ไม่หักหลุดจากร่อง (แท่ง SiC/MoSi2 เปราะ ห้ามกดแรง) · หน้าปัดเกจ/มิเตอร์ไม่แตก
นับอุปกรณ์ในชุดครบ 4 รายการ · ปั๊มไม่มีน้ำมันรั่วในกล่อง
ลำดับงานหลังได้รับสินค้า After delivery คำแนะนำทั่วไป
1 ตรวจรับ
›
2 วางที่ใช้งาน
›
3 ช่างไฟต่อไฟ
›
4 ต่อก๊าซ + ปั๊ม
›
5 อบไล่ความชื้น
›
6 เริ่มใช้งาน

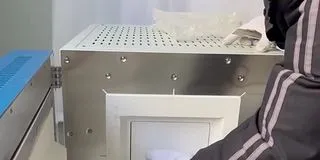

ปั๊มสุญญากาศ (ในชุด) ต่อสายยางใสเข้าข้อต่อดูดอากาศถุงมือกันความร้อน (ในชุด) ใช้คู่กับคีมคีบถ้วยทนไฟสายไฟเข้าเครื่อง ช่างไฟต่อเข้าเบรกเกอร์ของเตา
คู่มือเตาสุญญากาศ/เตาบรรยากาศควบคุม รุ่น VAF (12 รุ่น) · รหัสสินค้า 35835–35846
หน้า 8 / 16
6 เตรียมสถานที่ ไฟฟ้า และระบบก๊าซ
SITE · POWER · GAS SUPPLY
สถานที่ Site คำแนะนำทั่วไป
พื้นเรียบ แข็งแรง รับน้ำหนักเครื่อง (รุ่น 36 ลิตรรวมหีบห่อหลายร้อยกิโลกรัม) · ล็อกล้อทั้ง 4 หลังวางที่
เว้นที่รอบเครื่องให้ลมระบายได้ — ด้านหลัง (พัดลม) และด้านบน (รูระบาย) ห้ามชิดผนัง/ห้ามวางของทับ
ห่างวัสดุติดไฟ ตัวทำละลาย กระดาษ พลาสติก · ไม่ตั้งใต้ชั้นวางของ
ห้องระบายอากาศดี — ก๊าซที่ปล่อยทิ้งและไอเสียปั๊มต้องออกนอกอาคารได้
มีที่วางปั๊มบนพื้นข้างเตา ไม่ขวางทางเดิน · ห้องแห้ง ไม่ชื้น ไม่มีน้ำหยด

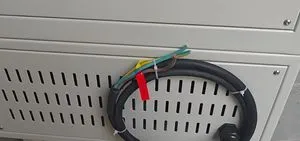

ไฟฟ้า Power
ให้ช่างไฟฟ้าเป็นผู้ต่อ · เดินสายแยกจากตู้ไฟพร้อมเบรกเกอร์ของเตาเอง คำแนะนำทั่วไป ต้องมีสายดิน — ตัวเครื่องมีระบบป้องกันไฟรั่ว ทำงานได้ถูกต้องเมื่อต่อดินแล้วรุ่น 220V: VAF-1200-1L, VAF-1200-4.5L, VAF-1200-12L, VAF-1400-1L … ใช้ไฟ 220V 50 Hz · กำลัง 1–9 kW ตามข้อมูลสินค้า
รุ่น 380V 3 เฟส: VAF-1200-36L, VAF-1400-36L, VAF-1700-12L, VAF-1700-36L — ต้องมีไฟ 3 เฟส 380V ครบทุกเฟส ตามข้อมูลสินค้า ขนาดเบรกเกอร์/สายไฟ ช่างไฟเลือกจาก kW ของรุ่น (ค่ากระแสจริง สอบถามฝ่ายขาย) ⚠ ยังไม่ได้ยืนยัน
ปั๊มสุญญากาศใช้ปลั๊กแยกของตัวเอง
ระบบก๊าซ — เส้นทางก๊าซ Gas line
ถังก๊าซ
ยึดโซ่
เกจ
เกจลดแรงดัน
สายก๊าซ
มาตรวัดการไหล (9) วาล์วก๊าซเข้า (1)
ข้อต่อ (2)

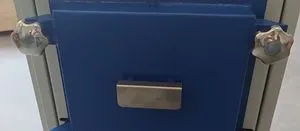

ห้องเตา ประตูขันล็อก 4 มุม
เกจ (5) อ่านความดันห้องเตา
ข้อต่อ (3) + วาล์ว (4)
ปั๊มสุญญากาศ
ไอเสียปั๊ม → ระบายออกนอกห้อง
ตัวเลขในวงเล็บตรงกับป้ายชี้ในหน้า 6–7 · เส้นทางภายในเครื่องเขียนจากตำแหน่งอุปกรณ์บนตัวเครื่อง ⚠ ยังไม่ได้ยืนยัน
ก๊าซที่ผู้ผลิตระบุว่าเติมได้ ตามข้อมูลสินค้า
ก๊าซเฉื่อย · ไนโตรเจน (N₂) · อาร์กอน (Ar) · คาร์บอนไดออกไซด์ (CO₂) · ไอน้ำ
ใช้ก๊าซความบริสุทธิ์สูงตามที่งานต้องการ · ระบุกับร้านก๊าซ
ห้าม
ห้ามใช้ไฮโดรเจนหรือก๊าซไวไฟ เว้นแต่ยืนยันกับฝ่ายขายแล้ว (ไม่อยู่ในรายการก๊าซของผู้ผลิต)ห้ามต่อสายก๊าซตรงจากถังโดยไม่มีเกจลดแรงดัน
ห้ามใช้ก๊าซกัดกร่อน (คลอรีน แอมโมเนีย ฯลฯ)
ถังก๊าซ คำแนะนำทั่วไป — ตั้งถังตรงและยึดด้วยโซ่/ขาตั้ง กับผนังหรือโต๊ะแข็งแรง · ห่างจากตัวเตาและแหล่งความร้อน · ใส่ฝาครอบวาล์วเมื่อเคลื่อนย้าย ·
ตั้งเกจลดแรงดันให้แรงดันออกต่ำ แล้วค่อยปรับอัตราการไหลที่มาตรวัด (9) · ปิดวาล์วถังทุกครั้งเมื่อเลิกใช้ · ตรวจรั่วที่ข้อต่อด้วยน้ำสบู่
กำลังไฟฟ้าแต่ละรุ่น (สำหรับช่างไฟ) Power by model ตามข้อมูลสินค้า
ห้องเตา ซีรีส์ 1200 ซีรีส์ 1400 ซีรีส์ 1700
1 ลิตร (100×100×100)1 kW · 220V 2 kW · 220V 2 kW · 220V 4.5 ลิตร (200×150×150)2 kW · 220V 4 kW · 220V 4 kW · 220V 12 ลิตร (300×200×200)6 kW · 220V 9 kW · 220V ⚠ 9 kW · 380V 3 เฟส 36 ลิตร (400×300×300)9 kW · 380V 3 เฟส 16 kW · 380V 3 เฟส 16 kW · 380V 3 เฟส
ใช้ kW และแรงดันในตารางให้ช่างไฟเลือกขนาดเบรกเกอร์และสายไฟ · ⚠ VAF-1400-12L ยืนยันแรงดันกับฝ่ายขายก่อนเดินไฟ
คู่มือเตาสุญญากาศ/เตาบรรยากาศควบคุม รุ่น VAF (12 รุ่น) · รหัสสินค้า 35835–35846
หน้า 9 / 16
7 ใช้งานครั้งแรก · ดูดสุญญากาศ · เติมก๊าซ · ไล่อากาศซ้ำ
FIRST USE · EVACUATE · BACKFILL · PURGE
ก่อนใช้งานครั้งแรก / หลังหยุดใช้นาน — อบไล่ความชื้นห้องเตา คำแนะนำทั่วไป ⚠ ยังไม่ได้ยืนยัน
เส้นใยห้องเตาดูดความชื้นได้ระหว่างขนส่ง/เก็บ · ให้อบห้องเตาเปล่า (ไม่ดูดสุญญากาศ ไม่เติมก๊าซ) โดยขึ้นอุณหภูมิช้า ๆ ค้างที่อุณหภูมิต่ำก่อน แล้วค่อยขึ้นเป็นขั้น ๆ ·
ระหว่างอบอาจมีไอน้ำ/กลิ่นจากฉนวนเป็นปกติ · ขอโปรแกรมอบเตาครั้งแรกที่ตรงกับรุ่นจากฝ่ายขายก่อนเริ่มใช้
ขั้นตอนเผาในสุญญากาศ / ในก๊าซ Step by step
วางชิ้นงาน — ใส่ถ้วย/เรือทนไฟ วางกลางห้องเตาบนพื้นห้องเตา ไม่แตะผนัง ฮีตเตอร์ และปลายเทอร์โมคัปเปิล · ใช้คีมและถุงมือที่มากับชุดทำความสะอาดซีล — เช็ดฝุ่นเส้นใยออกจากหน้าสัมผัสประตูและซีล · ปิดประตู ขันลูกบิด 4 มุมสลับทแยง จนแน่นเท่ากันต่อสาย — สายยางปั๊มเข้าข้อต่อดูดอากาศ (3) · สายก๊าซจากเกจลดแรงดันเข้าข้อต่อก๊าซเข้า (2) ดูดสุญญากาศ — ปิดวาล์วก๊าซเข้า (1) · เปิดวาล์วดูดอากาศ (4) · เปิดปั๊ม → ดูเกจ (5) จนเข็มลงถึงประมาณ -0.1 MPa ตามข้อมูลสินค้า ปิดวาล์วดูดอากาศ (4) ก่อน แล้วจึงปิดปั๊ม — กันอากาศ/น้ำมันปั๊มไหลย้อนเข้าห้องเตา คำแนะนำทั่วไป · ดูเข็มเกจ 2–3 นาที ถ้าเข็มขึ้นเร็ว = มีรั่ว (หน้า 14)เติมก๊าซ — เปิดวาล์วถัง ตั้งเกจลดแรงดันต่ำ · ค่อย ๆ เปิดวาล์วก๊าซเข้า (1) ปรับที่มาตรวัดการไหล (9) จนเข็มเกจกลับมาใกล้ 0 → ปิดวาล์ว (1)ไล่อากาศซ้ำ (purge) — ทำข้อ 4–6 ซ้ำอีก 2–3 รอบ เพื่อลดออกซิเจนที่ค้างในห้องเตาและในเส้นใย คำแนะนำทั่วไป เลือกโหมด — สุญญากาศ: หยุดหลังข้อ 5 · ก๊าซนิ่ง: หยุดหลังข้อ 6 · ก๊าซไหลผ่าน: เปิดก๊าซเข้าอัตราต่ำต่อเนื่อง และต้องมีทางระบายก๊าซออก — วิธีต่อทางออกสอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน เริ่มโปรแกรมอุณหภูมิ (หน้า 11) แล้วเฝ้าดูเกจระหว่างขึ้นอุณหภูมิ
ก๊าซขยายตัวเมื่อร้อน — ความดันในห้องเตาจะสูงขึ้น คำแนะนำทั่วไป
ถ้าเติมก๊าซจนเข็มถึง 0 แล้วปิดสนิท เมื่อร้อนขึ้นความดันจะเพิ่มเกินบรรยากาศ · เติมก๊าซให้เข็มอยู่ต่ำกว่า 0 เล็กน้อย หรือใช้แบบก๊าซไหลผ่าน ·
ระบบซีลออกแบบสำหรับสุญญากาศและความดันใกล้บรรยากาศ — ห้ามอัดก๊าซจนความดันสูง · ค่าความดันใช้งานที่เหมาะกับรุ่นสอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
เลือกโหมดบรรยากาศ Atmosphere modes คำแนะนำทั่วไป
โหมด ทำอย่างไร ข้อควรระวัง
สุญญากาศ ดูดถึง -0.1 MPa ปิดวาล์ว (4) แล้วเผา · ไม่ใช้ก๊าซ ชิ้นงานคายก๊าซทำให้เข็มขึ้น — ดูดซ้ำได้เมื่อเตายังไม่ร้อนจัด ก๊าซนิ่ง purge แล้วเติมก๊าซให้เข็มต่ำกว่า 0 เล็กน้อย ปิดวาล์วทั้งสอง เฝ้าดูความดันขณะขึ้นอุณหภูมิ (ก๊าซขยายตัว) ก๊าซไหลผ่าน purge แล้วเปิดก๊าซเข้าอัตราต่ำต่อเนื่องที่มาตรวัด (9) ต้องมีทางระบายออกนอกห้อง · ใช้ก๊าซมาก · วิธีต่อทางออกสอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
วางชิ้นงานด้วยถุงมือ ตอนเตาเย็น วางกลางห้องเตาวาล์ว (1)(4) · ข้อต่อ (2)(3) · เกจ (5) ขันลูกบิด 4 มุม สลับทแยงให้แน่นเท่ากัน
คู่มือเตาสุญญากาศ/เตาบรรยากาศควบคุม รุ่น VAF (12 รุ่น) · รหัสสินค้า 35835–35846
หน้า 10 / 16
8 ตั้งโปรแกรมอุณหภูมิ (ขึ้น–ค้าง–ลด)
TEMPERATURE PROGRAM
ตัวควบคุมตั้งโปรแกรมเป็นช่วง (segment) : แต่ละช่วงกำหนด อุณหภูมิปลายทาง (SP) และ เวลาที่ใช้ (t) —
ถ้า SP ต้นช่วงกับปลายช่วงเท่ากัน = ค้าง · ปลายสูงกว่า = ขึ้นอุณหภูมิ · ต่ำกว่า = ลดอุณหภูมิ · ความแม่นยำ ±1℃ ตามข้อมูลสินค้า
ตัวอย่างโปรแกรมจากคลิปผู้ผลิต Example จากคลิปผู้ผลิต
ช่อง ค่า ความหมาย SP 01 0 อุณหภูมิเริ่มต้น (℃) t 01 45 เวลาช่วงที่ 1: ขึ้นจาก 0 → 450℃ SP 02 450 อุณหภูมิจุดหักที่ 1 (ปลายช่วงที่ 1 = ต้นช่วงที่ 2) t 02 20 เวลาช่วงที่ 2: ค้างที่ 450℃ SP 03 450 อุณหภูมิจุดหักที่ 2 t 03 190 เวลาช่วงที่ 3: ขึ้นจาก 450 → 1,400℃ SP 04 1400 อุณหภูมิจุดหักที่ 3 t 04 30 เวลาช่วงที่ 4: ค้างที่ 1,400℃ SP 05 1400 อุณหภูมิจุดหักที่ 4 t 05 100 เวลาช่วงที่ 5: ลดจาก 1,400 → 500℃ SP 06 500 อุณหภูมิจุดหักที่ 5 t 06 -121 จบโปรแกรม: กลับช่วงแรกแล้วสั่ง Stop — ปล่อยเย็นตามธรรมชาติ

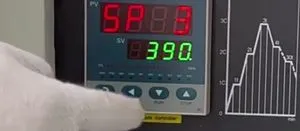

จากคลิปผู้ผลิต ตั้งค่าที่ตัวควบคุม — จอบนแสดงชื่อช่อง (เช่น SP) จอล่างแสดงค่าปุ่มใต้จอ (ป้ายใต้ปุ่ม): ปุ่มลูกศรวน · ◀ AT · ▼ RUN · ▲ STOP —
ลำดับการกดเข้าเมนูโปรแกรม สั่ง RUN/STOP และจูนอัตโนมัติ (AT) ขอวิธีกดของตัวควบคุมรุ่นที่ได้รับจากฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
0℃ 500℃ 1,000℃ 1,500℃ 0 60 120 180 240 300 360 เวลา (นาที) ช่วง 1 ขึ้น 10℃/นาที ช่วง 2 ค้าง 20 นาที ช่วง 3 ขึ้น 5℃/นาที ช่วง 4 ค้าง 30 นาที ช่วง 5 ลด 9℃/นาที Stop → เย็นเอง กราฟของตัวอย่างด้านบน — หน่วยเวลาเป็นนาที (ตรวจหน่วยเวลาที่ตั้งในตัวควบคุมอีกครั้ง ⚠ ยังไม่ได้ยืนยัน ) · ค่าอัตราขึ้น/ลดคำนวณจากตาราง
หลักตั้งโปรแกรม
อัตราขึ้นอุณหภูมิไม่เกินค่าของซีรีส์ : 1200 ≤30 · 1400 ≤20 · 1700 ≤30 ℃/นาที ตามข้อมูลสินค้า — ขึ้นช้ากว่านี้ยืดอายุฮีตเตอร์และห้องเตา คำแนะนำทั่วไป ค้างที่อุณหภูมิใช้งานต่อเนื่อง (1,100 / 1,300 / 1,600℃) · อุณหภูมิสูงสุดใช้ช่วงสั้น ตามข้อมูลสินค้า ใส่ช่วงค้างที่อุณหภูมิต่ำก่อน (เช่น ตัวอย่างค้าง 450℃) ให้ความชื้น/สารระเหยในชิ้นงานออกก่อนขึ้นสูง คำแนะนำทั่วไป
ตัวอย่างนี้ขึ้นถึง 1,400℃ — ใช้ได้กับซีรีส์ 1400 (ช่วงสั้น) และ 1700 เท่านั้น ห้ามใช้กับซีรีส์ 1200
ข้อควรระวัง คำแนะนำทั่วไป
ช่วงลดอุณหภูมิที่ตั้งไว้ทำได้ถึงประมาณที่ความร้อนระบายทัน — ต่ำกว่านั้นเตาเย็นเองตามธรรมชาติ
ซีรีส์ 1700 (MoSi2): หลีกเลี่ยงการค้างนานช่วงประมาณ 400–700℃ ซึ่งทำให้ผิวแท่งเสื่อม — ผ่านช่วงนี้ต่อเนื่อง
ใช้เตาครั้งแรก/เปลี่ยนงาน: สั่ง AT (จูนอัตโนมัติ) ที่อุณหภูมิใช้งาน ให้ตัวควบคุมเรียนรู้ ลดการแกว่ง
คู่มือเตาสุญญากาศ/เตาบรรยากาศควบคุม รุ่น VAF (12 รุ่น) · รหัสสินค้า 35835–35846
หน้า 11 / 16
9 ระหว่างเผา · ปิดเครื่อง · เปิดประตู
DURING FIRING · SHUTDOWN · OPENING
ระหว่างเผา During firing คำแนะนำทั่วไป
ดูเกจ (5) เป็นระยะ — ความดันขึ้นเร็วผิดปกติขณะเติมก๊าซ/ขึ้นอุณหภูมิ ให้ลดการเติมก๊าซหรือหยุดโปรแกรม
ดูแอมมิเตอร์/โวลต์มิเตอร์ — ขณะให้ความร้อนเข็มกระแสต้องขึ้น ถ้ากระแสเป็นศูนย์แต่อุณหภูมิไม่ขึ้น = วงจรฮีตเตอร์มีปัญหา (หน้า 14)
ห้ามเปิดประตูและห้ามคลายลูกบิดขณะเตาร้อน · ห้ามเปิดวาล์วดูดอากาศให้ปั๊มดูดขณะห้องเตาร้อนจัดไฟแดง open circuit ติด หรือสัญญาณเตือนอุณหภูมิเกิน → กด turn-off หยุดให้ความร้อน แล้วตรวจตามหน้า 14
ไม่ปล่อยเตาทำงานโดยไม่มีผู้ดูแลในรอบแรก ๆ ของงานใหม่
ปิดเครื่องและเปิดประตู Shutdown & opening
1 จบโปรแกรม
›
2 รอเย็น
›
3 ปิดวาล์วถังก๊าซ
›
4 ปรับความดันกลับ
›
5 คลายลูกบิด
›
6 คีบชิ้นงาน
ปรับความดันกลับก่อนเปิด คำแนะนำทั่วไป
ถ้าเผาในสุญญากาศ แรงดูดจะกดประตูแน่น เปิดไม่ออก — เปิดวาล์วก๊าซเข้า (1) เติมก๊าซ (หรือเปิดวาล์วให้อากาศเข้าเมื่อชิ้นงานเย็นพอไม่ออกซิไดซ์) จนเข็มเกจกลับมา 0
ถ้าเผาในก๊าซแล้วความดันสูงกว่า 0 — ปล่อยก๊าซออกช้า ๆ ทางที่ระบายออกนอกห้อง
รอเย็นก่อนเปิดประตู คำแนะนำทั่วไป
เปิดตอนร้อน: อากาศเข้าทำชิ้นงานออกซิไดซ์ · ห้องเตาและฮีตเตอร์ช็อกความร้อน · ลวกมือ
ชิ้นงานที่ไวต่อออกซิเจน รอให้เย็นใกล้อุณหภูมิห้องในก๊าซก่อนเปิด
สวมถุงมือกันความร้อน ใช้คีมคีบถ้วย วางบนแผ่นทนความร้อน
เช็คก่อนกดเริ่มโปรแกรมทุกครั้ง คำแนะนำทั่วไป
ชิ้นงานอยู่ในถ้วยทนไฟ ไม่แตะผนัง/ฮีตเตอร์/เทอร์โมคัปเปิล
ลูกบิด 4 มุมขันแน่นเท่ากัน · ซีลสะอาด
เกจแสดงค่าตามโหมดที่เลือก (สุญญากาศ/ก๊าซ) และนิ่ง ไม่ขยับขึ้นเอง
โปรแกรมไม่เกินอุณหภูมิสูงสุดและอัตราขึ้นอุณหภูมิของซีรีส์
ถังก๊าซยึดแล้ว · ห้องระบายอากาศเปิดอยู่ · ไม่มีวัสดุติดไฟใกล้เตา
ช่องระบายด้านหลังและด้านบนโล่ง · มีผู้ดูแลอยู่ใกล้เครื่อง
แบบบันทึกการใช้งาน (ถ่ายเอกสารใช้ได้) Run log คำแนะนำทั่วไป
วันที่ รุ่น ก๊าซ / purge อุณหภูมิค้าง / เวลา เกจก่อน → หลัง ผลชิ้นงาน ผู้ใช้
ตัวอย่าง VAF-1400-4.5L Ar · purge 3 รอบ 1,250℃ / 60 นาที -0.1 → 0 ปกติ —
คู่มือเตาสุญญากาศ/เตาบรรยากาศควบคุม รุ่น VAF (12 รุ่น) · รหัสสินค้า 35835–35846
หน้า 12 / 16
11 อาการผิดปกติและวิธีแก้
TROUBLESHOOTING
อาการ สาเหตุที่เป็นไปได้ วิธีแก้
ดูดสุญญากาศไม่ลงถึง -0.1 MPa ลูกบิดขันไม่แน่น/ไม่เท่ากัน · ซีลสกปรกหรือเสื่อม · วาล์วก๊าซเข้าเปิดค้าง · สายยางหลวม/ร้าว · น้ำมันปั๊มน้อยหรือสกปรก ขันลูกบิดสลับทแยง · เช็ด/เปลี่ยนซีล · ปิดวาล์ว (1) · ตรวจสายและแคลมป์ · เปลี่ยนน้ำมันปั๊ม · ทดสอบรั่ว (หน้า 13) ดูดได้แต่เข็มค่อย ๆ กลับขึ้น รั่วที่ซีลประตู/ข้อต่อ KF/ข้อต่อสวมเร็ว · ชิ้นงานหรือเส้นใยคายความชื้น ทดสอบรั่วกับห้องเตาเปล่า · อบไล่ความชื้นห้องเตา · ไล่อากาศซ้ำ (purge) หลายรอบ ร้อนช้า / ไม่ถึงอุณหภูมิที่ตั้ง ไฟตก (ดูโวลต์มิเตอร์) · ฮีตเตอร์เสื่อม/ขาดบางเส้น (กระแสต่ำกว่าเดิม) · ตั้งอัตราขึ้น/เวลาผิด · ชิ้นงานมากเกิน · ประตูรั่วมีก๊าซไหลผ่านมาก ตรวจแรงดันไฟ · เทียบกระแสกับครั้งก่อน · ตรวจโปรแกรม · ลดชิ้นงาน · ลดอัตราการไหลก๊าซ · ฮีตเตอร์ผิดปกติ ติดต่อฝ่ายบริการ อุณหภูมิแกว่ง / ไม่ตรงกับที่ควรเป็น ยังไม่ได้จูนอัตโนมัติ (AT) · เทอร์โมคัปเปิลหลวม/ชิ้นงานบังปลาย · ชนิดเทอร์โมคัปเปิลในตัวควบคุมไม่ตรง สั่ง AT ที่อุณหภูมิใช้งาน · จัดวางชิ้นงานใหม่ · ตรวจการตั้งค่าตัวควบคุมกับฝ่ายบริการ ไฟแดง open circuit ติด / จอเตือนเทอร์โมคัปเปิลขาด เทอร์โมคัปเปิลขาดหรือสายหลุด · วงจรฮีตเตอร์ขาด กด turn-off หยุดให้ความร้อน ตัดไฟ · ห้ามใช้งานต่อ · ติดต่อฝ่ายบริการพร้อมรูปจอ เบรกเกอร์ตัด เบรกเกอร์/สายไฟเล็กเกินกำลังเครื่อง (รุ่น 6–9 kW 220V) · ไฟรั่วจากความชื้น · รุ่น 380V ไฟขาดเฟส ให้ช่างไฟตรวจขนาดเบรกเกอร์/สาย · อบไล่ความชื้น · ตรวจไฟ 3 เฟสครบ · ตัดซ้ำ ห้ามฝืนเปิด ชิ้นงานออกซิไดซ์ / ผิวเปลี่ยนสี ไล่อากาศไม่พอ · ห้องเตารั่ว · ก๊าซความบริสุทธิ์ต่ำ · เปิดประตูขณะยังร้อน purge เพิ่มรอบ · ทดสอบรั่ว · เปลี่ยนก๊าซ · รอเย็นก่อนเปิด ประตูเปิดไม่ออกหลังเผา ห้องเตายังเป็นสุญญากาศ (เข็มเกจติดลบ) ปรับความดันกลับ: เปิดวาล์ว (1) เติมก๊าซจนเข็ม = 0 แล้วค่อยคลายลูกบิด ความดันขึ้นสูงขณะร้อน เติมก๊าซจนเข็มถึง 0 แล้วปิดสนิท ก๊าซขยายตัวเมื่อร้อน หยุดเติมก๊าซ · ระบายก๊าซออกช้า ๆ ทางที่ออกนอกห้อง · รอบหน้าเติมให้ต่ำกว่า 0 เล็กน้อย ปั๊มเสียงดัง / มีละอองน้ำมันออก น้ำมันเกิน/เสื่อม · ดูดนานขณะห้องเตารั่ว · ไอเสียปั๊มไม่มีทางออก ปรับระดับ/เปลี่ยนน้ำมัน · แก้รั่ว · ต่อท่อไอเสียปั๊มออกนอกห้อง ผิวนอกเครื่องร้อนผิดปกติ พัดลมไม่หมุน · ช่องระบายด้านหลัง/ด้านบนมีของบัง หยุดเตา · เปิดช่องระบาย · พัดลมเสีย ติดต่อฝ่ายบริการ เปิดเครื่องไม่ติด / จอไม่ติด เบรกเกอร์ไม่ได้เปิด · กุญแจ Lock · ไฟไม่เข้า (ไฟเขียว power ไม่ติด) ตรวจเบรกเกอร์และไฟเข้า · บิดกุญแจ · ยังไม่ติด ติดต่อฝ่ายบริการ
ทั้งตาราง คำแนะนำทั่วไป — เรียบเรียงจากหลักการทำงานของเตาสุญญากาศ/เตาบรรยากาศและชิ้นส่วนของรุ่นนี้ · ตัดไฟและรอเตาเย็นก่อนตรวจทุกครั้ง
ไล่หาจุดรั่วตามลำดับ (ดูดสุญญากาศไม่ลง) Leak hunting คำแนะนำทั่วไป
1 ปั๊ม
›
2 สายยาง
›
3 วาล์ว
›
4 ประตู
›
5 ข้อต่อ KF
หยุดใช้ทันที แล้วติดต่อฝ่ายบริการ
มีกลิ่นไหม้ ควันจากตัวเครื่อง/แผงควบคุม หรือไฟรั่ว (ช็อตเมื่อแตะ)
อุณหภูมิขึ้นเกินค่าที่ตั้งและไม่หยุด
เกจแสดงความดันสูงขึ้นเรื่อย ๆ ขณะร้อน
ฮีตเตอร์หัก/หลุด หรือห้องเตาแตกเป็นชิ้น
ข้อมูลที่ควรเตรียมเมื่อแจ้งปัญหา
รหัสสินค้า/รุ่น (เช่น 35840 VAF-1400-4.5L)
รูปจอตัวควบคุม มิเตอร์ และเกจขณะเกิดอาการ
โปรแกรมที่ตั้ง ก๊าซที่ใช้ ชิ้นงานที่เผา
คลิปสั้นตอนเครื่องทำงานผิดปกติ
คู่มือเตาสุญญากาศ/เตาบรรยากาศควบคุม รุ่น VAF (12 รุ่น) · รหัสสินค้า 35835–35846
หน้า 14 / 16
13 คำถามที่พบบ่อย · ติดต่อ
FAQ · CONTACT
ซื้อ 1 เครื่องได้ไหม? ได้ — สั่งซื้อขั้นต่ำ 1 เครื่อง ต่อรหัส ราคาเท่าไร? สอบถามราคา — แจ้งรุ่นหรืออุณหภูมิที่ต้องใช้ ขนาดห้องเตา และไฟที่มี ฝ่ายขายเช็คให้ใช้ไฟบ้านได้ไหม? รุ่น 220V ใช้ไฟบ้าน 220V ได้ แต่รุ่นกำลังสูง (4–9 kW) ต้องเดินสายแยกพร้อมเบรกเกอร์ · รุ่น 380V (VAF-1200-36L, VAF-1400-36L, VAF-1700-12L, VAF-1700-36L) ต้องใช้ไฟ 3 เฟส · VAF-1400-12L ยืนยันไฟกับฝ่ายขาย 1200 / 1400 / 1700 เลือกยังไง? ดูอุณหภูมิที่ใช้ค้าง: ไม่เกิน 1,100℃ → 1200 · ถึง 1,300℃ → 1400 · ถึง 1,600℃ → 1700 (หน้า 5) สุญญากาศได้แค่ไหน? -0.1 MPa (ค่าบนเกจ) ด้วยปั๊มสุญญากาศในชุด · งานที่ต้องการสุญญากาศระดับ Pa หรือต่ำกว่า สอบถามฝ่ายขายใช้ก๊าซอะไรได้? ก๊าซเฉื่อย · ไนโตรเจน (N₂) · อาร์กอน (Ar) · คาร์บอนไดออกไซด์ (CO₂) · ไอน้ำ ตามข้อมูลสินค้า ใช้ไฮโดรเจนได้ไหม? ห้ามใช้ไฮโดรเจนหรือก๊าซไวไฟ เว้นแต่ยืนยันกับฝ่ายขายแล้ว — ไม่อยู่ในรายการก๊าซของผู้ผลิตมีปั๊มสุญญากาศมาด้วยไหม? มี — ในชุดมีปั๊มสุญญากาศ ถุงมือกันความร้อน คีมคีบถ้วยทนไฟ และคู่มือ · ถังก๊าซ เกจลดแรงดัน ถ้วยทนไฟ ไม่รวม ขึ้นอุณหภูมิได้เร็วสุดเท่าไร? ซีรีส์ 1200 และ 1700 ไม่เกิน 30℃/นาที · ซีรีส์ 1400 ไม่เกิน 20℃/นาที ตามข้อมูลสินค้า ความแม่นยำอุณหภูมิ? ±1℃ ที่ตัวควบคุม · ตั้งโปรแกรมขึ้น–ค้าง–ลดได้หลายช่วง ตามข้อมูลสินค้า เผาที่อุณหภูมิสูงสุดได้นานไหม? ใช้งานต่อเนื่องที่ 1,100 / 1,300 / 1,600℃ · อุณหภูมิสูงสุดใช้ช่วงสั้น — ระยะเวลาค้างที่ค่าสูงสุด สอบถามฝ่ายขาย เปิดประตูตอนร้อนได้ไหม? ไม่ได้ — รอเย็นและปรับความดันกลับก่อน (หน้า 12) วางชิ้นงานได้ใหญ่แค่ไหน? เล็กกว่าห้องเตาทุกด้านรวมถ้วยทนไฟ และเว้นระยะจากฮีตเตอร์ · ห้องเตาใหญ่สุด 400×300×300 มม. (36 ลิตร) เมนูตัวควบคุมเป็นภาษาอะไร? จอแสดงเป็นตัวย่อ/ตัวเลข (เช่น SP, t) · รายละเอียดเมนู สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน ต้องดูดสุญญากาศทุกครั้งไหม? ถ้าเผาในก๊าซ ควรดูดสุญญากาศแล้วเติมก๊าซ (purge) 2–3 รอบก่อนทุกครั้ง เพื่อลดออกซิเจนที่ค้าง คำแนะนำทั่วไป ใช้ไอน้ำต้องต่ออย่างไร? ไอน้ำอยู่ในรายการก๊าซของผู้ผลิต แต่อุปกรณ์ผลิตไอน้ำและวิธีต่อเข้าเครื่อง สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน ขนส่ง/ยกเข้าห้องแล็บอย่างไร? ส่งเป็นลัง หนักรวมหีบห่อประมาณ 83–486 กก. ตามรุ่น (หน้า 8) · เตรียมรถยกหรือแรงคน · ระยะเวลาและค่าขนส่ง สอบถามฝ่ายขาย
ข้อมูลที่ยังไม่ได้ยืนยัน — สอบถามฝ่ายขาย Unconfirmed
ไฟของ VAF-1400-12L (220V หรือ 380V)
ไฮโดรเจน/ก๊าซไวไฟ/ก๊าซกัดกร่อน — ห้ามใช้จนกว่ายืนยัน
กระแสไฟ · ขนาดสายไฟ/เบรกเกอร์
ภาษาเมนูและวิธีกดตัวควบคุม
วิธีต่อทางออกเมื่อใช้ก๊าซไหลผ่าน
ระยะเวลารอสินค้า · ค่าขนส่ง
คู่มือเตาสุญญากาศ/เตาบรรยากาศควบคุม รุ่น VAF (12 รุ่น) · รหัสสินค้า 35835–35846
หน้า 16 / 16
