คู่มือการใช้งาน · ข้อมูลเลือกขนาด · ฉบับภาษาไทย
เตาเผาเซรามิกไฟฟ้า อุณหภูมิสูง 1,250℃
Electric Ceramic Kiln · Box type, side-hinged front door · รุ่น EKF 30 ขนาด + ตัวควบคุมอุณหภูมิ
รหัสสินค้า 35804 – 35834
EKF-10W … EKF-2000W (เตา 30 ขนาด)
EKF-CTRL ตัวควบคุมอุณหภูมิ (35834)
เตาทรงกล่อง ประตูหน้าเปิดข้าง ห้องเผาอิฐทนไฟ ร่องผนังวางลวดความร้อน (แบบ W) แผงควบคุมด้านบน — ภาพสินค้าจากผู้ผลิต
เตาเผาไฟฟ้าแบบห้องเผา (Box Kiln) สำหรับสตูดิโอเซรามิก คลาสสอนปั้น โรงเรียน/มหาวิทยาลัย ห้องแล็บ และโรงงานเครื่องปั้นดินเผา
— เลือกได้ 3 อย่าง: ขนาดห้องเผา · ฮีตเตอร์ W หรือ S · ไฟ 220V หรือ 380V 3 เฟส ตามข้อมูลสินค้า
สิ่งสำคัญก่อนสั่ง / ก่อนใช้
ไฟฟ้า: รุ่น 220V มี 9 รุ่น (EKF-10W · 10S · 20W · 20S · 30W · 50W · 60W · 70W · 80W) · รุ่นอื่นทั้งหมด 380V 3 เฟส — รุ่นที่ใช้เต้ารับไฟบ้านได้ตามผู้ผลิตมีเพียง EKF-10W (หน้า 4)สั่งซื้อขั้นต่ำ 1 เครื่อง · สอบถามราคา — แจ้งขนาด ชนิดฮีตเตอร์ และไฟที่มี ฝ่ายขายเช็คราคาให้เครื่องหนัก 100–2,000 กก. ตามขนาด — เตรียมพื้นที่ ทางขนย้าย และช่างไฟก่อนของถึง (หน้า 9)
ใช้ในอาคาร เดินสายแยกจากตู้ไฟ มีเบรกเกอร์ และสายดิน · อุณหภูมิเผาต้องไม่เกิน 1,250℃
จุดเด่น Features
› อุณหภูมิใช้งานสูงสุด 1,250℃ตามข้อมูลสินค้า › ควบคุมแม่นยำ ±1℃ตามข้อมูลสินค้า › ตั้งโปรแกรมเส้นโค้ง ขึ้น–ค้าง–ลงตามข้อมูลสินค้า › 30 ขนาด 0.01–2 ลบ.ม.ตามข้อมูลสินค้า › ฮีตเตอร์ 2 แบบ: W / Sตามข้อมูลสินค้า › อิฐทนไฟ · ฉนวนหนา · ล้อเบรกตามข้อมูลสินค้า
ข้อมูลหลัก สั่งซื้อขั้นต่ำ 1 เครื่อง · ราคา: สอบถามราคา
เกี่ยวกับเอกสารนี้ — เรียบเรียงโดยปัญญาเคมีภัณฑ์ จากตารางขนาด ข้อมูลไฟฟ้า ภาพสินค้า คลิปสินค้า และภาพจากผู้ซื้อ
ร่วมกับหลักการใช้เตาเผาเซรามิกไฟฟ้าทั่วไป · มีป้ายกำกับที่มา ตามข้อมูลสินค้า / คำแนะนำทั่วไป / ⚠ ยังไม่ได้ยืนยัน / ภาพจริงจากผู้ซื้อ ·
ภาพสินค้าอาจต่างจากของจริงเล็กน้อย ให้ยึดสินค้าที่ได้รับจริงเป็นหลัก
เนื้อหาในคู่มือ Contents
1 เตาเผาไฟฟ้าคืออะไร · เหมาะกับใคร · หน้า 22 ตารางขนาดทั้ง 30 รุ่น + ตัวควบคุม · หน้า 33 ตารางไฟฟ้า · กระแส · สายไฟ · หน้า 44 ฮีตเตอร์ W กับ S ต่างกันอย่างไร · หน้า 55 วิธีเลือกขนาดเตา 4 ขั้น · หน้า 66 ส่วนประกอบ · ตัวควบคุม 2 แบบ · หน้า 77 การสั่งซื้อ · ตรวจรับ · ขนย้าย · หน้า 88 เตรียมสถานที่และไฟฟ้า · หน้า 99 เผาครั้งแรก · จัดเรียงชิ้นงาน · หน้า 1010 ตั้งโปรแกรมเส้นโค้งอุณหภูมิ · หน้า 1111 เปิดเตา · ดูแลรักษา · หน้า 1212 อาการผิดปกติและวิธีแก้ · หน้า 1313 ความปลอดภัย · คำถามที่พบบ่อย · หน้า 14–1514 ภาพจากผู้ซื้อ · ติดต่อ · หน้า 15
คู่มือเตาเผาเซรามิกไฟฟ้า อุณหภูมิสูง 1,250℃ รุ่น EKF (30 ขนาด + ตัวควบคุม) · รหัสสินค้า 35804–35834
หน้า 1 / 15

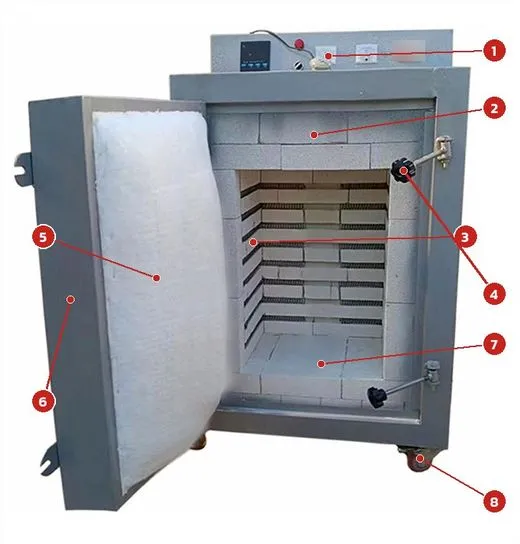

1 เตาเผาเซรามิกไฟฟ้าคืออะไร · ทำงานอย่างไร · เหมาะกับใคร
WHAT IS AN ELECTRIC KILN · HOW IT WORKS · WHO IT IS FOR
เตาเผาเซรามิกไฟฟ้าใช้ฮีตเตอร์ไฟฟ้าที่ฝังอยู่ในร่องผนังห้องเผา ให้ความร้อนแทนฟืนหรือเชื้อเพลิง
ห้องเผาก่อด้วยอิฐทนไฟน้ำหนักเบา เก็บความร้อนได้ดี ประตูบุฉนวนเซรามิกไฟเบอร์ หนา ตัวควบคุมอ่านอุณหภูมิจากเทอร์โมคัปเปิลชนิด K
แล้วเปิด-ปิดฮีตเตอร์ให้อุณหภูมิขึ้น ค้าง และลดตามโปรแกรมเส้นโค้ง ที่ตั้งไว้ — ไม่มีเปลวไฟ ไม่มีควันเชื้อเพลิง เผาซ้ำได้ใกล้เคียงกันทุกครั้ง ตามข้อมูลสินค้า
1 ไฟฟ้า
›
2 ฮีตเตอร์
›
3 ห้องเผาอิฐทนไฟ
›
4 เทอร์โมคัปเปิล K
›
5 ตัวควบคุม

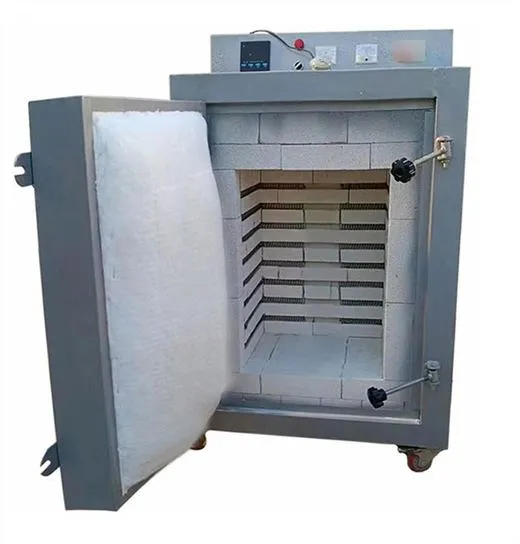

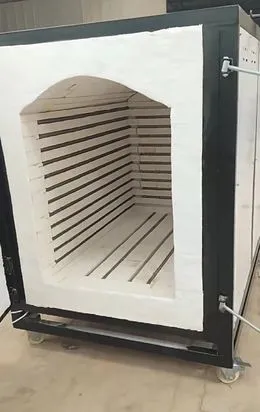

หน้าตาสินค้า — ทรงกล่อง ประตูหน้าเปิดข้าง ตั้งบนล้อ Product ตามข้อมูลสินค้า

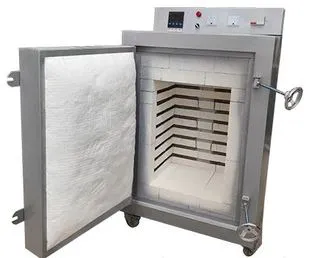

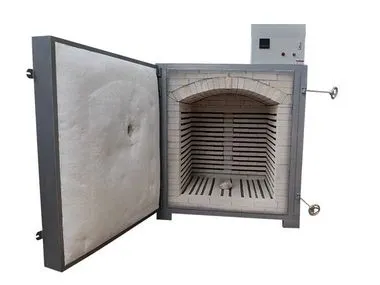

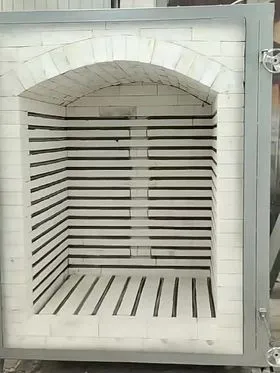

ขนาดเล็ก–กลาง แผงควบคุมด้านบน ล็อกมือหมุน 2 จุดขนาดกลาง–ใหญ่ เพดานโค้ง ตู้ควบคุมแยกด้านบนห้องเผาขนาดใหญ่ ร่องผนังหลายแถว พื้นเป็นร่องภาพจริงจากผู้ซื้อ เตาในห้องเรียน วางชิ้นงานบนชั้น
รายการนี้เป็นเตาทรงกล่อง ประตูหน้าเปิดออกด้านข้างเท่านั้น — ไม่ใช่แบบประตูยกขึ้น แบบรถเข็นห้องเผา หรือเตาเชื้อเพลิง ·
ตำแหน่งแผงควบคุม (ด้านบน/ด้านข้าง/ตู้แยก) และรูปทรงเพดาน (เรียบ/โค้ง) ต่างกันตามขนาด ⚠ ยังไม่ได้ยืนยัน
ขั้นตอนเผาโดยรวม Firing overview คำแนะนำทั่วไป
1 เตรียมชิ้นงาน
›
2 จัดเรียง
›
3 ตั้งโปรแกรม
›
4 รอเย็นในเตา
›
5 เปิดเตา
งานที่ใช้ได้ Applications ตามข้อมูลสินค้า
สตูดิโอ · คลาสปั้น · งานอดิเรก เผาถ้วย ชาม แจกัน ตุ๊กตาดินเผา งานเคลือบสี — รุ่นเล็ก 0.01–0.08 ลบ.ม. ใช้ไฟ 220V ได้หลายรุ่น
โรงเรียน · มหาวิทยาลัย · ศูนย์ฝึกอาชีพ เผางานนักเรียนครั้งละหลายชิ้น สอนการตั้งโปรแกรมเผา — รุ่น 0.05–0.3 ลบ.ม.
ห้องแล็บ · สถาบันวิจัยวัสดุ ทดลองสูตรดิน/เคลือบ งานวัสดุทนความร้อน ต้องการอุณหภูมิแม่นยำ ±1℃
โรงงานเครื่องปั้นดินเผา · OTOP เผาชิ้นงานจำนวนมาก/ชิ้นใหญ่ — รุ่น 0.3–2 ลบ.ม. ไฟ 380V 3 เฟส
ไม่เหมาะ / ต้องสอบถามฝ่ายขายก่อน
ดินหรือเคลือบที่ต้องเผาสูงกว่า 1,250℃ — เกินอุณหภูมิใช้งานของเตา
งานที่ต้องการบรรยากาศเผาแบบเตาเชื้อเพลิง (เตาไฟฟ้าเผาในอากาศปกติ) คำแนะนำทั่วไป
เผาแก้ว หลอม/อบโลหะ หรือวัสดุที่มีควัน/ไอระเหยมาก — ปรึกษาฝ่ายขายก่อนเลือกรุ่น
ไม่มีไฟ 3 เฟส แต่ต้องการเตาเกิน 0.08 ลบ.ม. — รุ่นใหญ่ทุกรุ่นใช้ 380V 3 เฟส
คู่มือเตาเผาเซรามิกไฟฟ้า อุณหภูมิสูง 1,250℃ รุ่น EKF (30 ขนาด + ตัวควบคุม) · รหัสสินค้า 35804–35834
หน้า 2 / 15
2 ตารางขนาดทั้ง 30 รุ่น + ตัวควบคุม
SIZE TABLE · 35804–35834
อ่านรหัส: EKF-<ความจุเป็นลิตร><W/S> เช่น EKF-50W = ห้องเผา 0.05 ลบ.ม. (50 ลิตร) ฮีตเตอร์ลวดความร้อน · EKF-50S = ขนาดเดียวกัน ฮีตเตอร์แท่งซิลิคอนคาร์ไบด์ ·
ทุกรุ่น: อุณหภูมิใช้งานสูงสุด 1,250℃ · ±1℃ · 1–25℃/นาที · สั่งซื้อขั้นต่ำ 1 เครื่อง · สอบถามราคา ตามข้อมูลสินค้า
รหัสสินค้า รุ่น ความจุ ห้องเผา ก×ล×ส ขนาดภายนอก ก×ล×ส กำลัง ไฟฟ้า ฮีตเตอร์ น้ำหนัก
35804 EKF-10W 0.01 (10 ล.) 20×20×26 60×70×80 2.5 220V ลวดความร้อน (W) 100 35805 EKF-10S 0.01 (10 ล.) 20×20×26 68×78×80 8 220V แท่ง SiC (S) 160 35806 EKF-20W 0.02 (20 ล.) 27×25×30 65×74×94 4 220V ลวดความร้อน (W) 120 35807 EKF-20S 0.02 (20 ล.) 37×25×30 73×82×104 10 220V แท่ง SiC (S) 180 35808 EKF-30W 0.03 (30 ล.) 30×30×40 68×70×96 6 220V ลวดความร้อน (W) 150 35809 EKF-30S 0.03 (30 ล.) 30×30×40 76×78×106 15 380V 3 เฟส แท่ง SiC (S) 220 35810 EKF-50W 0.05 (50 ล.) 35×36×40 78×75×104 8 220V ลวดความร้อน (W) 180 35811 EKF-50S 0.05 (50 ล.) 40×40×30 80×81×85 20 380V 3 เฟส แท่ง SiC (S) 260 35812 EKF-60W 0.06 (60 ล.) 35×40×45 78×75×109 8 220V ลวดความร้อน (W) 200 35813 EKF-60S 0.06 (60 ล.) 40×40×40 75×81×95 20 380V 3 เฟส แท่ง SiC (S) 280 35814 EKF-70W 0.07 (70 ล.) 35×40×50 78×75×122 9 220V ลวดความร้อน (W) 220 35815 EKF-70S 0.07 (70 ล.) 42×42×40 77×83×95 20 380V 3 เฟส แท่ง SiC (S) 320 35816 EKF-80W 0.08 (80 ล.) 35×40×58 78×75×129 9 220V ลวดความร้อน (W) 240 35817 EKF-80S 0.08 (80 ล.) 45×45×40 80×86×95 20 380V 3 เฟส แท่ง SiC (S) 340 35818 EKF-100W 0.1 (100 ล.) 40×40×62 86×85×132 12 380V 3 เฟส ลวดความร้อน (W) 300 35819 EKF-100S 0.1 (100 ล.) 45×45×50 80×86×105 25 380V 3 เฟส แท่ง SiC (S) 400 35820 EKF-200W 0.2 (200 ล.) 48×60×72 88×100×141 15 380V 3 เฟส ลวดความร้อน (W) 360 35821 EKF-200S 0.2 (200 ล.) 55×60×60 90×100×115 30 380V 3 เฟส แท่ง SiC (S) 500 35822 EKF-300W 0.3 (300 ล.) 65×60×75 105×105×130 18 380V 3 เฟส ลวดความร้อน (W) 500 35823 EKF-300S 0.3 (300 ล.) 70×70×60 115×120×115 36 380V 3 เฟส แท่ง SiC (S) 650 35824 EKF-500W 0.5 (500 ล.) 70×80×90 110×130×145 30 380V 3 เฟส ลวดความร้อน (W) 750 35825 EKF-500S 0.5 (500 ล.) 80×80×80 120×130×133 55 380V 3 เฟส แท่ง SiC (S) 900 35826 EKF-700W 0.7 (700 ล.) 85×87×95 125×130×155 40 380V 3 เฟส ลวดความร้อน (W) 900 35827 EKF-700S 0.7 (700 ล.) 93×93×80 138×143×135 68 380V 3 เฟส แท่ง SiC (S) 1,050 35828 EKF-800W 0.8 (800 ล.) 80×90×110 125×140×160 45 380V 3 เฟส ลวดความร้อน (W) 1,000 35829 EKF-800S 0.8 (800 ล.) 98×98×80 143×148×135 75 380V 3 เฟส แท่ง SiC (S) 1,200 35830 EKF-1000W 1 (1,000 ล.) 100×100×100 145×150×153 60 380V 3 เฟส ลวดความร้อน (W) 1,000 35831 EKF-1000S 1 (1,000 ล.) 100×100×100 146×153×155 85 380V 3 เฟส แท่ง SiC (S) 1,300 35832 EKF-1500W 1.5 (1,500 ล.) 150×100×100 195×150×200 90 380V 3 เฟส ลวดความร้อน (W) 1,500 35833 EKF-2000W 2 (2,000 ล.) 155×130×100 200×180×195 120 380V 3 เฟส ลวดความร้อน (W) 2,000 35834 EKF-CTRL ตัวควบคุมอุณหภูมิ (อะไหล่/สั่งเพิ่ม) · เทอร์โมคัปเปิลชนิด K · ±1℃ · ไฟ 220V/380V · ขนาดประมาณ 10×15×10 ซม. · ช่วงแสดงผลของตัวควบคุมถึง 1,600℃ (ไม่ใช่อุณหภูมิใช้งานของเตา) · หน่วยขาย: ชุด · สั่งซื้อขั้นต่ำ 1 ชุด
แถวพื้นเทา = ฮีตเตอร์แท่งซิลิคอนคาร์ไบด์ (S) · 220V = ไฟเฟสเดียว · 380V 3 เฟส = ต้องมีไฟ 3 เฟส ·
ขนาด 1.5 และ 2 ลบ.ม. มีเฉพาะแบบลวดความร้อน (W) · ก×ล×ส = กว้าง × ลึก × สูง · ทุกค่า ตามข้อมูลสินค้า
ข้อควรรู้เวลาอ่านตาราง
ความจุเป็นขนาดเรียกของผู้ผลิต — ห้องเผาขนาดความจุเดียวกัน แบบ W กับ S กว้าง/ลึก/สูงไม่เท่ากัน (เช่น 0.05 ลบ.ม.: W 35×36×40 · S 40×40×30) ให้เลือกจากขนาดห้องเผาจริง เทียบกับชิ้นงานขนาดภายนอก ใช้วางแผนพื้นที่และทางขนย้าย — ยังไม่ได้ยืนยันว่ารวมมือจับ ล็อกประตู และตู้ควบคุมที่ยื่นออกหรือไม่ ให้เผื่อพื้นที่ ⚠ ยังไม่ได้ยืนยัน ห้องเผาใช้วางชิ้นงานได้ไม่เต็มทุกมิติ ต้องเว้นระยะจากผนัง/ฮีตเตอร์และความหนาของแผ่นรองชั้น (หน้า 6 และหน้า 10) คำแนะนำทั่วไป
คู่มือเตาเผาเซรามิกไฟฟ้า อุณหภูมิสูง 1,250℃ รุ่น EKF (30 ขนาด + ตัวควบคุม) · รหัสสินค้า 35804–35834
หน้า 3 / 15
3 ตารางไฟฟ้า · กระแส · ขนาดสายไฟอ้างอิง
ELECTRICAL DATA
กระแสและขนาดสายไฟ (ทองแดง) เป็นค่าอ้างอิงตามรูปข้อมูลของผู้ผลิต ใช้ประเมินงานเดินสายเบื้องต้นเท่านั้น —
ขนาดเบรกเกอร์ สายไฟ ระยะเดินสาย และวิธีติดตั้งจริง ให้ช่างไฟยืนยันหน้างาน ตามข้อมูลสินค้า
รุ่น kW ไฟฟ้า กระแส (A) สายไฟ (ตร.มม.)
EKF-10W 2.5 220V 11 เต้ารับไฟบ้าน** EKF-10S 8 220V สอบถาม* สอบถาม* EKF-20W 4 220V สอบถาม* สอบถาม* EKF-20S 10 220V สอบถาม* สอบถาม* EKF-30W 6 220V 27 4 EKF-30S 15 380V 3 เฟส 37 6 EKF-50W 8 220V 36 6 EKF-50S 20 380V 3 เฟส 50 6 EKF-60W 8 220V 36 6 EKF-60S 20 380V 3 เฟส 50 6 EKF-70W 9 220V 40 6 EKF-70S 20 380V 3 เฟส 50 6 EKF-80W 9 220V 40 6 EKF-80S 20 380V 3 เฟส 50 6 EKF-100W 12 380V 3 เฟส 32 10
รุ่น kW ไฟฟ้า กระแส (A) สายไฟ (ตร.มม.)
EKF-100S 25 380V 3 เฟส 62 10 EKF-200W 15 380V 3 เฟส 40 10 EKF-200S 30 380V 3 เฟส 75 10 EKF-300W 18 380V 3 เฟส 45 10 EKF-300S 36 380V 3 เฟส 90 16 EKF-500W 30 380V 3 เฟส 80 10 EKF-500S 55 380V 3 เฟส 138 16 EKF-700W 40 380V 3 เฟส 100 16 EKF-700S 68 380V 3 เฟส 170 25 EKF-800W 45 380V 3 เฟส 112 16 EKF-800S 75 380V 3 เฟส 188 25 EKF-1000W 60 380V 3 เฟส 160 25 EKF-1000S 85 380V 3 เฟส 212 25 EKF-1500W 90 380V 3 เฟส 225 25 EKF-2000W 120 380V 3 เฟส 300 35
* EKF-10S · EKF-20W · EKF-20S ข้อมูลกระแส/สายไฟในรูปผู้ผลิตไม่ตรงกับข้อมูลรุ่น — สอบถามฝ่ายขายก่อนเตรียมไฟ ⚠ ยังไม่ได้ยืนยัน ·
** EKF-10W ผู้ผลิตระบุว่าใช้เต้ารับไฟบ้านได้ · แถวพื้นเทา = แบบ S
รุ่นไฟ 220V (9 รุ่น) มีสายดิน ห้ามใช้ปลั๊กพ่วง/รางปลั๊ก คำแนะนำทั่วไป เดินสายแยกจากตู้ไฟ มีเบรกเกอร์เฉพาะเตา ไม่ใช้เต้ารับทั่วไปคำแนะนำทั่วไป
รุ่นไฟ 380V 3 เฟส (21 รุ่น) สายดิน ต่อเข้าตัวถังเตา · รุ่นกระแสสูงให้วิศวกร/ช่างไฟออกแบบวงจร คำแนะนำทั่วไป
คำถามที่เจอบ่อย: "บ้าน/สตูดิโอมีแต่ไฟบ้าน ใช้รุ่นไหนได้?"
ไฟบ้านทั่วไปเป็นไฟเฟสเดียว 220V → เลือกได้เฉพาะรุ่น 220V 9 รุ่น (ห้องเผาสูงสุด 0.08 ลบ.ม.) — EKF-10W ใช้เต้ารับไฟบ้านได้ตามผู้ผลิต
ส่วน EKF-30W / 50W / 60W / 70W / 80W ใช้ 220V เหมือนกันแต่กระแสสูง (27–40 A) ต้องเดินสายแยกและอาจต้องเพิ่มขนาดมิเตอร์ · ต้องการเตาใหญ่กว่านี้ต้องขอไฟ 3 เฟส
ตัวอย่างอ่านตาราง — EKF-100S 25 kW · ไฟ 380V 3 เฟส · กระแสอ้างอิง 62 A · สายไฟอ้างอิง 10 ตร.มม. → แจ้งช่างไฟว่าต้องการวงจร 3 เฟสเฉพาะเตา
พร้อมเบรกเกอร์และสายดิน ให้ช่างไฟเลือกขนาดเบรกเกอร์/สายจริงตามระยะเดินสายและวิธีติดตั้ง คำแนะนำทั่วไป
ก่อนสั่ง ส่งข้อมูลนี้ให้ช่างไฟดู รุ่นที่เลือก · kW · กระแส · สายไฟอ้างอิงจากตารางนี้ + ระยะจากตู้ไฟถึงจุดตั้งเตา — แผนผังการต่อไฟหน้า 9
คู่มือเตาเผาเซรามิกไฟฟ้า อุณหภูมิสูง 1,250℃ รุ่น EKF (30 ขนาด + ตัวควบคุม) · รหัสสินค้า 35804–35834
หน้า 4 / 15
4 ฮีตเตอร์ W กับ S ต่างกันอย่างไร
HEATING ELEMENTS · W (WIRE) vs S (SIC ROD)

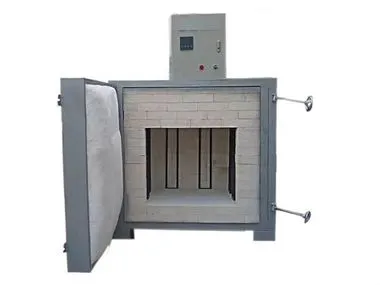

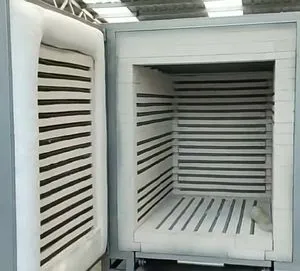

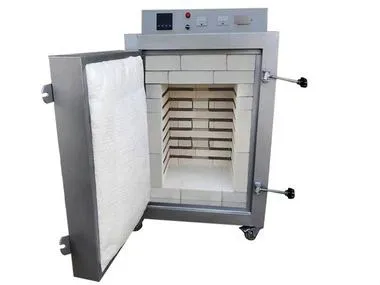

W — ลวดความร้อน ลวดขดวางในร่องผนังแนวนอน S — แท่งซิลิคอนคาร์ไบด์ แท่งความร้อนแนวตั้งตามผนัง
ฮีตเตอร์ ลวดความร้อนขดเป็นสปริง เหล็ก-โครเมียม-อะลูมิเนียม (FeCrAl) วางในร่องผนังแนวนอนหลายแถว แท่งซิลิคอนคาร์ไบด์ (SiC) ติดตั้งในแนวตั้งตามผนังห้องเผา รหัสลงท้าย W เช่น EKF-50W S เช่น EKF-50S จำนวนขนาด 16 ขนาด (0.01–2 ลบ.ม. — 1.5 และ 2 ลบ.ม. มีเฉพาะ W) 14 ขนาด (0.01–1 ลบ.ม.) กำลังไฟ (ขนาดเดียวกัน) ต่ำกว่า — 0.05 ลบ.ม. = 8 kW · 0.1 = 12 kW · 1 ลบ.ม. = 60 kW สูงกว่า — 0.05 ลบ.ม. = 20 kW · 0.1 = 25 kW · 1 ลบ.ม. = 85 kW ความเร็วขึ้นอุณหภูมิ ปกติ เร็วกว่า (กำลังสูงกว่า) ไฟฟ้า 220V ถึงขนาด 0.08 ลบ.ม. · 0.1 ลบ.ม. ขึ้นไป 380V 3 เฟส 220V เฉพาะ 0.01 และ 0.02 ลบ.ม. · 0.03 ลบ.ม. ขึ้นไป 380V 3 เฟส น้ำหนักเครื่อง (ขนาดเดียวกัน) เบากว่า — เช่น 0.05 ลบ.ม. 180 กก. หนักกว่า — เช่น 0.05 ลบ.ม. 260 กก. ค่าเตรียมไฟฟ้า กระแสต่ำกว่า สายไฟ/เบรกเกอร์เล็กกว่า กระแสสูงกว่า ต้องเตรียมวงจรใหญ่กว่า เหมาะกับ สตูดิโอ ห้องเรียน ผู้ที่มีไฟจำกัด เผาไม่ถี่มาก งานที่ต้องการรอบเผาเร็ว ใช้งานถี่ มีไฟ 3 เฟสพร้อม
ทุกตัวเลข ตามข้อมูลสินค้า (ตารางหน้า 3–4) · อุณหภูมิใช้งานสูงสุดเท่ากันทั้งสองแบบ คือ 1,250℃ · ควบคุม ±1℃ เท่ากัน

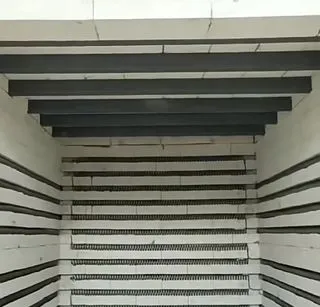

ลวดความร้อนในร่องผนัง (W) ลวดขดวางเรียงตามร่องรอบห้องเผาลวดความร้อนขดสปริง ทนอุณหภูมิสูง ทนการเกิดออกไซด์ห้องเผาเหลี่ยม ร่องผนังแนวนอน ร่องรองรับฮีตเตอร์ทั้งสองข้าง
เลือก W เมื่อ
มีแต่ไฟ 220V และต้องการห้องเผาถึง 0.08 ลบ.ม.
ต้องการค่าเดินสายไฟ/เบรกเกอร์ต่ำกว่า
เผาสัปดาห์ละไม่กี่ครั้ง ไม่รีบรอบเผา
ต้องการห้องเผา 1.5 หรือ 2 ลบ.ม. (มีเฉพาะ W)
เลือก S เมื่อ
มีไฟ 3 เฟส พร้อม และรองรับกระแสสูงได้
ต้องการขึ้นอุณหภูมิเร็ว เผาได้หลายรอบต่อสัปดาห์
ห้องเผารูปทรงของแบบ S เข้ากับชิ้นงานมากกว่า (ดูขนาดหน้า 3)
พื้นรับน้ำหนักเครื่องที่มากกว่าได้
ข้อควรรู้ ชนิดฮีตเตอร์กำหนดโครงสร้างร่องผนังและวงจรไฟของเตา ให้เลือกตั้งแต่ตอนสั่ง ไม่ควรวางแผนเปลี่ยนชนิดภายหลัง คำแนะนำทั่วไป ·
ฮีตเตอร์เป็นชิ้นส่วนที่เสื่อมตามการใช้งาน อายุขึ้นกับอุณหภูมิที่เผาและความถี่ — อะไหล่ฮีตเตอร์ สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
คู่มือเตาเผาเซรามิกไฟฟ้า อุณหภูมิสูง 1,250℃ รุ่น EKF (30 ขนาด + ตัวควบคุม) · รหัสสินค้า 35804–35834
หน้า 5 / 15
5 วิธีเลือกขนาดเตา 4 ขั้น
SELECTION GUIDE
ขนาดชิ้นงาน + จำนวนต่อรอบ → ขนาดห้องเผา วัดชิ้นงานที่ใหญ่ที่สุด (กว้าง/สูง) แล้วเทียบกับ ห้องเผา ก×ล×ส ในตารางหน้า 3
เผื่อระยะห่างจากผนัง/ฮีตเตอร์รอบด้าน ความหนาแผ่นรองชั้น และระยะเหนือชิ้นงาน · ถ้าเผาหลายชั้น ให้รวมความสูงทุกชั้น คำแนะนำทั่วไป ไฟที่มี → 220V หรือ 380V 3 เฟส มีแต่ไฟบ้าน เลือกได้เฉพาะ 9 รุ่น 220V (ไม่เกิน 0.08 ลบ.ม.) · มีไฟ 3 เฟส เลือกได้ทุกรุ่น — ตรวจกระแสในตารางหน้า 4ฮีตเตอร์ W หรือ S ตามความถี่การเผา ความเร็วที่ต้องการ และไฟที่รองรับได้ (หน้า 5)พื้นที่ตั้ง + ทางขนย้าย ดูขนาดภายนอก และน้ำหนัก (100–2,000 กก.) · ประตูเปิดออกด้านข้าง ต้องมีที่ให้บานเปิดสุด · ประตู/ทางเดินของอาคารต้องกว้างพอให้เตาผ่าน
กลุ่มขนาดและงานที่เหมาะ Size groups คำแนะนำทั่วไป
กลุ่ม รุ่น ไฟฟ้า เหมาะกับ
เล็ก 0.01–0.03 EKF-10W/S · 20W/S · 30W/S 220V (ยกเว้น 30S = 380V) งานอดิเรก ทดลองสูตรเคลือบ ชิ้นงานเล็ก ห้องแล็บ กลาง 0.05–0.08 EKF-50 · 60 · 70 · 80 (W/S) W = 220V · S = 380V สตูดิโอเซรามิก คลาสสอนปั้น ห้องเรียนศิลปะ ใหญ่ 0.1–0.3 EKF-100 · 200 · 300 (W/S) 380V 3 เฟส โรงเรียน มหาวิทยาลัย ศูนย์ฝึกอาชีพ โรงงานขนาดเล็ก ใหญ่มาก 0.5–2 EKF-500 · 700 · 800 · 1000 (W/S) · 1500W · 2000W 380V 3 เฟส โรงงานเครื่องปั้นดินเผา ชิ้นงานใหญ่/จำนวนมาก
ตัวอย่างที่ 1 — ครูศิลปะ เผาแจกันสูงสุด 35 ซม. มีแต่ไฟ 220V คำแนะนำทั่วไป
ต้องการห้องเผาสูงกว่า 35 ซม. พอให้มีแผ่นรอง/ขาตั้งและระยะเหนือชิ้นงาน → EKF-60W สูง 45 ซม. (เผื่อน้อย) · EKF-70W สูง 50 ซม. (ห้องเผา 35×40×50 ซม.)
→ เลือก EKF-70W · ไฟ 220V กระแสอ้างอิง 40 A สายไฟ 6 ตร.มม. → ต้องเดินสายแยกจากตู้ไฟ ไม่ใช้เต้ารับไฟบ้าน
ตัวอย่างที่ 2 — โรงงาน เผากระถางกว้าง 50 ซม. ต้องการรอบเผาเร็ว มีไฟ 3 เฟส คำแนะนำทั่วไป
แบบ S ที่ห้องเผากว้างเกิน 50 ซม. พอเผื่อระยะ: EKF-200S (55×60×60 ซม., 75 A) วางได้ 1 ใบต่อชั้น ·
EKF-300S (70×70×60 ซม., 90 A) เผื่อระยะรอบชิ้นงานได้มากกว่า → เลือก EKF-200S หรือ EKF-300S ตามจำนวนต่อรอบ แล้วให้ช่างไฟยืนยันวงจร
รุ่นไฟ 220V ทั้ง 9 รุ่น — เทียบความสูงห้องเผา 220V models ตามข้อมูลสินค้า
รุ่น ห้องเผา ก×ล×ส (ซม.) สูงห้องเผา (ซม.) kW กระแสอ้างอิง (A) น้ำหนัก (กก.) EKF-10W 20×20×26 26 2.5 11 100 EKF-10S 20×20×26 26 8 สอบถาม 160 EKF-20W 27×25×30 30 4 สอบถาม 120 EKF-20S 37×25×30 30 10 สอบถาม 180 EKF-30W 30×30×40 40 6 27 150 EKF-50W 35×36×40 40 8 36 180 EKF-60W 35×40×45 45 8 36 200 EKF-70W 35×40×50 50 9 40 220 EKF-80W 35×40×58 58 9 40 240
เรียงตามรหัส · ถ้ามีแต่ไฟบ้าน ความสูงห้องเผาในตารางนี้คือขีดจำกัดความสูงของชิ้นงาน (สูงสุด 58 ซม. ที่ EKF-80W) · กระแส "สอบถาม" = ยังไม่ยืนยัน
ถามลูกค้า 5 ข้อ เลือกรุ่นได้ทันที (สำหรับฝ่ายขาย)
เผาอะไร — ชิ้นใหญ่สุดกว้าง/สูงเท่าไร เผาครั้งละกี่ชิ้น
อุณหภูมิที่ดิน/เคลือบต้องการ (ต้องไม่เกิน 1,250℃)
ไฟที่หน้างาน: ไฟบ้าน 220V หรือ 3 เฟส 380V
เผาบ่อยแค่ไหน ต้องการรอบเผาเร็วหรือไม่ (W/S)
พื้นที่ตั้ง ทางเข้า และพื้นรับน้ำหนักได้หรือไม่
ข้อผิดพลาดที่พบบ่อยเวลาเลือก
ดูแค่ "ลบ.ม." ไม่ดูความสูงห้องเผา — แจกัน/ชิ้นสูงใส่ไม่ได้
ลืมว่ารุ่นใหญ่ทุกรุ่นต้องใช้ 3 เฟส
คิดว่ารุ่น 220V ทุกรุ่นเสียบปลั๊กบ้านได้ — ได้เฉพาะ EKF-10W
ไม่วัดประตูอาคาร/ลิฟต์/ทางเดิน ก่อนของถึง
คู่มือเตาเผาเซรามิกไฟฟ้า อุณหภูมิสูง 1,250℃ รุ่น EKF (30 ขนาด + ตัวควบคุม) · รหัสสินค้า 35804–35834
หน้า 6 / 15
7 การสั่งซื้อ · ข้อมูลที่ต้องแจ้ง · ตรวจรับ · ขนย้าย
ORDERING · RECEIVING · HANDLING
เงื่อนไขการสั่งซื้อ
สั่งซื้อขั้นต่ำ 1 เครื่อง (EKF-CTRL สั่งซื้อขั้นต่ำ 1 ชุด) · สั่งหลายขนาดรวมกันได้ราคา: สอบถามราคา — แจ้งขนาด/รหัสรุ่น · ชนิดฮีตเตอร์ W/S · ไฟที่มี ฝ่ายขายเช็คราคาให้ก่อนยืนยันแบบตัวควบคุมที่ให้มา (หน้าจอสัมผัส/มิเตอร์) และภาษาเมนู — สอบถามฝ่ายขาย
แผ่นรองชั้นและขาตั้งเผาไม่รวมกับเครื่อง — ต้องการให้สอบถามฝ่ายขายระยะเวลาจัดส่ง ค่าขนส่ง และการติดตั้งหน้างาน — สอบถามฝ่ายขาย (สินค้าใหญ่ หนัก 100–2,000 กก.)
ข้อมูลที่ต้องแจ้งตอนสั่ง Order checklist
หัวข้อ สิ่งที่ต้องรู้ ตัวอย่าง
1. รหัสรุ่น ขนาดห้องเผา + W/S (ตารางหน้า 3) EKF-70W (35814) 2. ไฟที่หน้างาน ไฟบ้าน 220V หรือ 3 เฟส 380V · ระยะจากตู้ไฟ 220V เดินสายใหม่ 15 ม. 3. งานที่เผา ชนิดชิ้นงาน ขนาดชิ้นใหญ่สุด อุณหภูมิที่ใช้ แจกันสูง 35 ซม. เผาเคลือบ 4. ตัวควบคุม ต้องการแบบหน้าจอสัมผัสหรือมิเตอร์ (ยืนยันกับฝ่ายขาย) แบบมิเตอร์ 5. อุปกรณ์เสริม แผ่นรองชั้น ขาตั้งเผา ตัวควบคุมสำรอง EKF-CTRL แผ่นรองชั้น 3 แผ่น 6. สถานที่ส่ง ทางเข้า ขนาดประตู ชั้น/ลิฟต์ เครื่องมือยกที่มี ชั้น 1 ประตูกว้าง 1.2 ม.
พูดกับลูกค้าได้
สเปกและตัวเลขในคู่มือนี้ · อุณหภูมิสูงสุด 1,250℃ · ±1℃ · 1–25℃/นาที
สั่งซื้อขั้นต่ำ 1 เครื่อง · สอบถามราคา (แจ้งขนาด ฮีตเตอร์ ไฟ)
รุ่นไหนใช้ 220V / รุ่นไหนต้อง 3 เฟส
ห้ามพูด / ต้องยืนยันก่อน
ตัวเลขที่ไม่มีในคู่มือ (เวลาขึ้นถึงอุณหภูมิ ค่าไฟต่อรอบ อายุฮีตเตอร์)
บอกว่ารุ่น 220V ทุกรุ่นเสียบปลั๊กบ้านได้
บอกว่าให้แผ่นรองชั้น/ขาตั้งเผาไปด้วย หรือรับปากแบบตัวควบคุมเอง
ตรวจรับสินค้า Receiving check คำแนะนำทั่วไป
ถ่ายรูปลัง/ตัวเครื่องก่อนเปิด และเปิดตรวจกล่องก่อนเซ็นรับ — ตัวถังบุบ ลังแตก ให้บันทึกกับผู้ส่งทันทีประตูเปิด-ปิดคล่อง ล็อกทั้ง 2 จุดขันได้ ฉนวนประตูไม่ขาด
อิฐห้องเผาไม่แตกหลุด ฮีตเตอร์อยู่ในร่องครบ ไม่หลุดห้อย
แผงควบคุม/หน้าจอไม่แตก สวิตช์ครบ · เทอร์โมคัปเปิลไม่หัก
ล้อครบ 4 ล้อ เบรกล็อกได้ · รุ่นตรงกับที่สั่ง (ขนาด W/S ไฟ)
ตรวจประตู ฉนวน และห้องเผาก่อนเซ็นรับ
การขนย้าย คำแนะนำทั่วไป ใช้รถยก/รถเข็นยก/รอกที่รับน้ำหนักเกินน้ำหนักเครื่องในตาราง · ห้ามยกที่ประตู มือจับ หรือแผงควบคุม · ห้ามเอียงเครื่องมาก (อิฐ/ฮีตเตอร์เคลื่อน) ·
เข็นบนล้อเฉพาะพื้นเรียบระยะสั้น · ถึงที่ตั้งแล้วล็อกเบรกทุกล้อ
คู่มือเตาเผาเซรามิกไฟฟ้า อุณหภูมิสูง 1,250℃ รุ่น EKF (30 ขนาด + ตัวควบคุม) · รหัสสินค้า 35804–35834
หน้า 8 / 15
8 เตรียมสถานที่และไฟฟ้า
SITE & ELECTRICAL PREPARATION
ตำแหน่งตั้งเตา Location คำแนะนำทั่วไป
ในอาคาร แห้ง ไม่โดนฝน/น้ำ — ห้ามตั้งกลางแจ้งพื้นแข็งแรงและเรียบ รับน้ำหนักเครื่อง (100–2,000 กก.) + ชิ้นงาน + แผ่นรองชั้นเว้นระยะจากผนังและสิ่งของรอบเครื่องให้อากาศถ่ายเทและคนเดินได้ — ผิวตัวถังร้อนขณะเผา
ประตูเปิดออกด้านข้าง — หน้าเตาและด้านบานพับต้องมีที่ว่างให้บานเปิดสุดและยืนจัดชิ้นงานได้
ห่างวัสดุไวไฟ (ผ้า กระดาษ ทินเนอร์ แอลกอฮอล์ ถังแก๊ส) · ไม่วางของบนเตา/บนตู้ควบคุมเด็ก/นักเรียนเข้าถึงไม่ได้ขณะเผา (ห้องเรียนควรกั้นพื้นที่) — ภาพจากผู้ซื้อเป็นเตาในห้องเรียนศิลปะ
การระบายอากาศ Ventilation คำแนะนำทั่วไป
ช่วงแรกของการเผา ความชื้นและสารอินทรีย์ในดิน/เคลือบ/กาวระเหยออกมาเป็นไอและกลิ่น
ห้องที่ตั้งเตาควรมีหน้าต่างหรือพัดลมดูดอากาศออกนอกอาคาร
การเผาครั้งแรกของเตาใหม่มีกลิ่นได้ — เปิดระบายอากาศเต็มที่
ไม่ตั้งเตาในห้องนอน/ห้องที่คนอยู่ตลอดเวลา

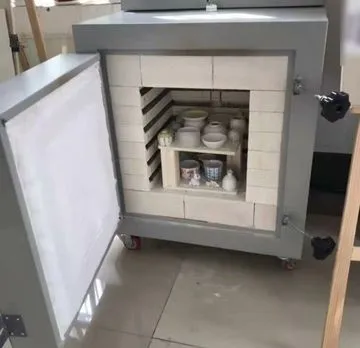

ภาพจริงจากผู้ซื้อ เตาตั้งชิดผนังในห้องเรียน ประตูเปิดได้สุดบาน (ผู้ซื้อไม่ระบุขนาด)
การต่อไฟฟ้า — ให้ช่างไฟทำ Electrical

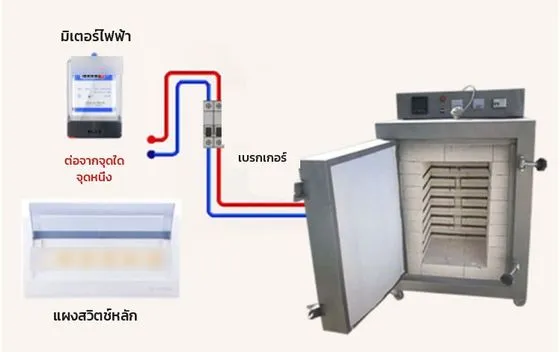

แผนผังต่อไฟรุ่น 220V ตามผู้ผลิต: รับไฟจากมิเตอร์ไฟฟ้าหรือแผงสวิตช์หลัก → เบรกเกอร์เฉพาะเตา → เตา
ตรวจรุ่นและกระแสอ้างอิงในตารางหน้า 4 ว่าไฟของอาคาร (มิเตอร์ สายเมน) รองรับได้
เดินสายจากตู้ไฟถึงเตาเป็นวงจรเฉพาะเตา ขนาดสายตามที่ช่างไฟคำนวณ (สายไฟอ้างอิงในตาราง)
ติดตั้งเบรกเกอร์ ใกล้เตาให้ตัดไฟได้ทันที — รุ่น 380V ใช้เบรกเกอร์ 3 เฟส
ต่อสายดิน เข้าตัวถังเตาทุกรุ่น · ใช้อุปกรณ์ป้องกันไฟดูด/ไฟรั่วตามที่ช่างไฟแนะนำ คำแนะนำทั่วไป
ตรวจขั้วต่อแน่น ไม่มีสายเปลือย แล้วจึงเปิดไฟทดสอบตัวควบคุม
เช็คลิสต์ก่อนวันส่งของ คำแนะนำทั่วไป
ช่างไฟเดินสาย ติดเบรกเกอร์และสายดินเสร็จแล้ว
วัดประตูอาคาร ทางเดิน ลิฟต์ เทียบขนาดภายนอกในตาราง
เตรียมรถยก/แรงคน/อุปกรณ์ยกให้พอกับน้ำหนักเครื่อง
เคลียร์พื้นที่ตั้ง พื้นเรียบ แข็งแรง ไม่มีของไวไฟ
เตรียมช่องระบายอากาศ/พัดลมดูดอากาศ
มีถังดับเพลิงไว้ในห้อง
ห้าม ใช้ปลั๊กพ่วง/รางปลั๊ก · ต่อพ่วงกับเครื่องใช้ไฟฟ้ากำลังสูงอื่นในวงจรเดียว · ต่อรุ่น 380V 3 เฟสเข้าไฟบ้าน · เปิดใช้โดยไม่มีสายดิน ·
ให้คนที่ไม่ใช่ช่างไฟเปิดตู้ควบคุมหรือแก้สายไฟ
คู่มือเตาเผาเซรามิกไฟฟ้า อุณหภูมิสูง 1,250℃ รุ่น EKF (30 ขนาด + ตัวควบคุม) · รหัสสินค้า 35804–35834
หน้า 9 / 15
9 การเผาครั้งแรก · การจัดเรียงชิ้นงาน
FIRST FIRING · LOADING THE KILN
เผาครั้งแรกของเตาใหม่ — อบไล่ความชื้น First firing คำแนะนำทั่วไป
อิฐและฉนวนของเตาใหม่ยังมีความชื้นจากการผลิตและการขนส่ง ถ้าขึ้นอุณหภูมิเร็วตั้งแต่ครั้งแรก ความชื้นที่ระเหยเร็วอาจทำให้อิฐร้าวได้
จึงควรเผาเปล่า (ไม่ใส่ชิ้นงาน) หนึ่งรอบก่อนใช้งานจริง: ขึ้นอุณหภูมิช้า ๆ · ค้างไว้ที่ช่วงอุณหภูมิต่ำ ให้ไอน้ำออกหมด · แล้วจึงค่อยขึ้นต่อ · ปล่อยให้เย็นในเตา —
ตั้งค่าตามคำแนะนำที่ให้มากับเครื่อง หรือสอบถามฝ่ายขายให้ช่วยตั้งโปรแกรมรอบแรก
ระหว่างเผาครั้งแรก
เปิดระบายอากาศ อาจมีกลิ่นจากฉนวน/สีตัวถัง
สังเกตว่าอุณหภูมิบนจอขึ้นตามโปรแกรม ฮีตเตอร์ทำงาน
มีคนดูแลอยู่ใกล้ ๆ ตลอดรอบแรก
หลังเผาครั้งแรก
รอเย็นจนแตะตัวถังได้จึงเปิดประตู
ดูอิฐ ฮีตเตอร์ ฉนวนประตู — ถ้ามีชิ้นหลุด/แตกผิดปกติ ถ่ายรูปแจ้งฝ่ายบริการ

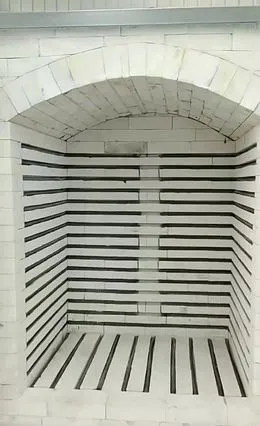

ดูดฝุ่นอิฐในห้องเผาก่อนใส่ชิ้นงานครั้งแรก
การจัดเรียงชิ้นงาน Loading คำแนะนำทั่วไป
ชิ้นงานต้องแห้งสนิทก่อนเข้าเตา — ดินที่ยังชื้นเมื่อร้อน น้ำกลายเป็นไอขยายตัว ทำให้ชิ้นงานแตกกระเด็นใส่ฮีตเตอร์และชิ้นงานอื่นวางแผ่นรองชั้น บนพื้นห้องเผา แล้วใช้ขาตั้งเผา หลายขากระจายรับแผ่นรองชั้นถัดไปให้มั่นคง — แผ่นรองชั้นและขาตั้งเผาไม่รวมกับเครื่อง สอบถามฝ่ายขายเผาเคลือบ: ชิ้นงานห้ามแตะกัน · ก้นชิ้นงานต้องไม่มีเคลือบ (เช็ดเคลือบที่ก้นออก) ห้ามแตะแผ่นรองชั้น · ทาน้ำยากันติดบนแผ่นรองชั้นตามที่ผู้ผลิตเคลือบแนะนำเผาดิบ: ชิ้นงานแห้งไม่มีเคลือบ วางชิด/ซ้อนกันได้บ้าง แต่ให้น้ำหนักกระจายเว้นระยะจากผนังและฮีตเตอร์รอบด้าน · ห้ามให้ชิ้นงานหรือแผ่นรองชั้นแตะฮีตเตอร์/เทอร์โมคัปเปิล
กระจายชิ้นงานทั่วห้องเผา ไม่อัดแน่นจุดเดียว ความร้อนจะทั่วถึงกว่า · ไม่วางชิ้นงานบนพื้นห้องเผาตรง ๆ

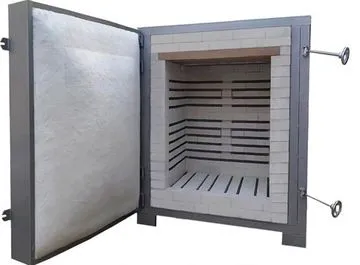

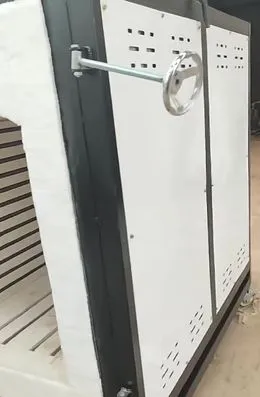

ปิดประตูและขันล็อกทั้ง 2 จุด ให้แนบสนิทก่อนเริ่มโปรแกรม
ภาพจริงจากผู้ซื้อ ชิ้นงานวางบนแผ่นรองชั้นและขาตั้ง 2 ชั้น ห่างจากผนังร่องลวด
เทอร์โมคัปเปิล — ห้ามชิ้นงานบัง/แตะ
ร่องผนัง + ฮีตเตอร์ — เว้นระยะ ห้ามแตะ
แผ่นรองชั้น (ชั้นบน)
ขาตั้งเผา — ให้แผ่นรองชั้นวางมั่นคง
แผ่นรองชั้นล่าง ยกจากพื้นห้องเผา
ชิ้นงานเคลือบ วางห่างกัน ไม่แตะกัน
ก้นชิ้นงานไม่มีเคลือบ ไม่ติดแผ่นรองชั้น
แผนภาพด้านหน้าห้องเผา (ไม่ตามสัดส่วนจริง) — จัด 2 ชั้นด้วยแผ่นรองชั้นและขาตั้งเผา คำแนะนำทั่วไป
ห้ามใส่ในเตา ชิ้นงานที่ยังไม่แห้ง · วัสดุไวไฟ/พลาสติก/ไม้ (นอกจากวัสดุที่ออกแบบให้เผาไหม้หมด เช่นในเนื้อดินบางสูตร) · ภาชนะปิดสนิทที่มีอากาศ/ของเหลวข้างใน ·
วัสดุที่ต้องเผาสูงกว่า 1,250℃
คู่มือเตาเผาเซรามิกไฟฟ้า อุณหภูมิสูง 1,250℃ รุ่น EKF (30 ขนาด + ตัวควบคุม) · รหัสสินค้า 35804–35834
หน้า 10 / 15
10 การตั้งโปรแกรมเส้นโค้งอุณหภูมิ
FIRING PROGRAM · RAMP – HOLD – COOL
ตัวควบคุมตั้งโปรแกรมได้หลายช่วง แต่ละช่วงกำหนด อัตราขึ้นอุณหภูมิ (1–25℃/นาที) · อุณหภูมิเป้าหมายของช่วง · เวลาค้าง
และบันทึกได้หลายโปรแกรม (เช่น โปรแกรมเผาดิบ / โปรแกรมเผาเคลือบ) — ควบคุมแม่นยำ ±1℃ ตามข้อมูลสินค้า · ภาพด้านล่างเป็นรูปแบบทั่วไป ไม่ใช่ค่าตั้งของงานใดงานหนึ่ง คำแนะนำทั่วไป
เวลา →
อุณหภูมิ ↑
อุณหภูมิใช้งานสูงสุดของเตา 1,250℃ — ห้ามตั้งเกิน
อุณหภูมิเป้าหมาย (ตามผู้ผลิตดิน/เคลือบ)
1
ขึ้นช้า ไล่ความชื้น
2
ค้างช่วงต่ำ (ถ้าต้องการ)
3
ขึ้นเร็วขึ้นได้
4
ใกล้เป้าหมาย ขึ้นช้าลง
5
ค้างอุณหภูมิ
6
ลดอุณหภูมิ / ปล่อยเย็นในเตา
ช่วง ทำเพื่อ วิธีตั้ง (แนวทาง) หมายเหตุ
1 ขึ้นช่วงแรก ไล่น้ำที่เหลือในเนื้อดินและเคลือบ อัตราต่ำ (ใกล้ค่าต่ำสุดที่ตั้งได้) ชิ้นหนา/ชิ้นใหญ่ ใช้อัตรายิ่งต่ำ 2 ค้างช่วงต่ำ ให้ความชื้นออกหมดก่อนร้อนขึ้น ตั้งเวลาค้าง ใช้กับเผาดิบ/ชิ้นหนา 3 ขึ้นช่วงกลาง พาอุณหภูมิขึ้นใกล้เป้าหมาย เร็วขึ้นได้ ไม่เกิน 25℃/นาที แบบ S ขึ้นได้เร็วกว่า แต่ชิ้นงานต้องรับได้ 4 ใกล้เป้าหมาย ให้ความร้อนกระจายทั่วห้องเผา/ชิ้นงาน ลดอัตราลง เผาเคลือบ: ช่วงที่เคลือบละลาย 5 ค้างอุณหภูมิ ให้ชิ้นงานสุกทั่ว เคลือบเรียบ ตั้งเวลาค้าง อุณหภูมิ/เวลา ตามผู้ผลิตดินและเคลือบ 6 ลดอุณหภูมิ ให้ชิ้นงานเย็นลงช้า ๆ ไม่ร้าว ตั้งช่วงลด หรือปิดฮีตเตอร์ปล่อยเย็นในเตา ห้ามเปิดประตูเร่งให้เย็น
คำแนะนำทั่วไป · อัตราที่ตั้งได้จริงต้องอยู่ในช่วง 1–25℃/นาที ตามข้อมูลสินค้า — อัตราสูงสุดของเครื่องไม่ได้แปลว่าชิ้นงานรับได้ ชิ้นหนา/ใหญ่ต้องขึ้นช้ากว่า
ตัวอย่างแนวทาง "เผาดิบ" (Bisque) คำแนะนำทั่วไป
ตัวอย่างแนวทาง "เผาเคลือบ" (Glaze) คำแนะนำทั่วไป อุณหภูมิเผาของดิน/เคลือบขึ้นกับสูตรที่ใช้ และต้องไม่เกิน 1,250℃
ลำดับการใช้งานแต่ละรอบ Operation
ตรวจห้องเผาว่างจากเศษ/ฝุ่น ฮีตเตอร์อยู่ในร่อง
จัดเรียงชิ้นงาน (หน้า 10) ปิดประตู ขันล็อก 2 จุด
เปิดเบรกเกอร์ → เปิดสวิตช์หลักที่แผงควบคุม
เลือก/ตั้งโปรแกรม ตรวจทุกช่วงว่าไม่มีค่าใดเกิน 1,250℃
กดเริ่ม · ระหว่างเผาห้ามเปิดประตู ดูอุณหภูมิบนจอ
จบโปรแกรม รอเย็น (หน้า 12) แล้วจึงเปิดประตู
ตารางบันทึกโปรแกรม (กรอกเอง) Program sheet
ช่วง อัตราขึ้น/ลง (℃/นาที · ตั้งได้ 1–25) อุณหภูมิเป้าหมายของช่วง (℃ · ไม่เกิน 1,250) เวลาค้าง (นาที) หมายเหตุ 1 2 3 4 5
ชื่อเมนูและปุ่มของตัวควบคุมแต่ละแบบต่างกัน — ฝ่ายขาย/ฝ่ายบริการช่วยสอนตั้งโปรแกรมให้ได้ ⚠ ยังไม่ได้ยืนยัน
คู่มือเตาเผาเซรามิกไฟฟ้า อุณหภูมิสูง 1,250℃ รุ่น EKF (30 ขนาด + ตัวควบคุม) · รหัสสินค้า 35804–35834
หน้า 11 / 15
11 การเปิดเตาและการเย็นตัว · ดูแลรักษา
UNLOADING · COOLING · MAINTENANCE
การเปิดเตา คำแนะนำทั่วไป
รอให้เตาเย็นในตัว ตามโปรแกรม/ปิดฮีตเตอร์ ห้ามเปิดประตูขณะร้อนจัดเพื่อเร่งให้เย็น — ชิ้นงานร้าวจากอุณหภูมิเปลี่ยนเร็ว และความร้อนพุ่งออกมาอันตรายดูอุณหภูมิบนจอลดลงต่ำแล้วจึงแง้มประตูเล็กน้อย ให้ความร้อนที่เหลือระบายก่อนเปิดสุด
หยิบชิ้นงานด้วยถุงมือกันความร้อน ชิ้นงานและแผ่นรองชั้นอาจยังร้อนกว่าที่เห็น
ช่วยให้เตาและฮีตเตอร์ใช้งานได้นาน คำแนะนำทั่วไป
ไม่ตั้งโปรแกรมใกล้ 1,250℃ ทุกครั้งถ้างานไม่จำเป็น
ชิ้นงานแห้งสนิท ป้องกันไอน้ำ/สารระเหยกัดฮีตเตอร์
เคลือบห้ามหยดถึงพื้นห้องเผาและร่องฮีตเตอร์ — ใช้แผ่นรองชั้น
ไม่กระแทกประตู ไม่ขูด/กดฉนวนประตูและผนังอิฐ
ปิดเบรกเกอร์ทุกครั้งที่ทำความสะอาด/ไม่ใช้งานนาน
ตารางดูแลรักษา Maintenance schedule คำแนะนำทั่วไป
ก่อนเผาทุกครั้ง ห้องเผาไม่มีเศษเคลือบ/เศษดิน · ฮีตเตอร์ไม่หลุดร่อง · เทอร์โมคัปเปิลไม่งอ/ไม่แตะชิ้นงาน · ฉนวนประตูไม่ขาด · ล็อก 2 จุดแน่น · ไม่มีของวางบนเตา หลังเผาทุกครั้ง (เย็นแล้ว) ดูดฝุ่นอิฐ/ผงในห้องเผาและร่องผนังด้วยเครื่องดูดฝุ่น (ปิดเบรกเกอร์ก่อน) · เคลือบหยดบนพื้น/แผ่นรองชั้น ขูดออก · บันทึกโปรแกรมและผลการเผา ทุกเดือน ตรวจลวดความร้อน (W) ยื่นออกจากร่อง/ยุบตัว หรือแท่ง SiC (S) ร้าว · ตรวจรอยร้าวอิฐ ฉนวนประตู · ล้อและเบรก · มือหมุนล็อกฝืดหรือไม่ ทุก 3–6 เดือน หรือเมื่อผิดปกติ ช่างไฟตรวจขั้วสายไฟในตู้ควบคุม ความแน่นของขั้ว รอยไหม้ สายดิน · ตรวจว่าอุณหภูมิที่อ่านได้สอดคล้องกับผลการเผา
ห้องเผาสะอาด ร่องผนังและพื้นไม่มีเศษเคลือบฉนวนประตู + ขอบห้องเผา ตรวจให้ประตูแนบสนิทเมื่อขันล็อกล้อและเบรก ล็อกเบรกทุกล้อเมื่อใช้งาน
อะไหล่ที่อาจต้องใช้ตามอายุการใช้งาน ลวดความร้อน/แท่ง SiC · เทอร์โมคัปเปิลชนิด K · ตัวควบคุม (EKF-CTRL) · แผ่นฉนวนประตู — สอบถามฝ่ายขาย พร้อมรหัสรุ่นเตา ⚠ ยังไม่ได้ยืนยัน
แบบบันทึกการเผา Firing log
วันที่ งาน/ชิ้นงาน โปรแกรม เตา/ฮีตเตอร์ ผลการเผา ผู้บันทึก
ตัวอย่าง เผาเคลือบ ถ้วย 24 ใบ โปรแกรม 2 ปกติ เคลือบเรียบ —
คู่มือเตาเผาเซรามิกไฟฟ้า อุณหภูมิสูง 1,250℃ รุ่น EKF (30 ขนาด + ตัวควบคุม) · รหัสสินค้า 35804–35834
หน้า 12 / 15
12 อาการผิดปกติและวิธีแก้
TROUBLESHOOTING
ก่อนตรวจทุกครั้ง: หยุดโปรแกรม ปิดเบรกเกอร์ และรอให้เตาเย็น · งานที่ต้องเปิดตู้ควบคุม/วัดไฟ ให้ช่างไฟทำ คำแนะนำทั่วไป
อาการ สาเหตุที่เป็นไปได้ วิธีแก้
เปิดสวิตช์แล้วจอ/ตัวควบคุมไม่ติด เบรกเกอร์ตัด/ยังไม่เปิด · ไม่มีไฟเข้า · สายหลวม ตรวจเบรกเกอร์และไฟเข้า · ให้ช่างไฟตรวจสาย — ห้ามเปิดตู้ควบคุมเองขณะมีไฟ จอติด แต่อุณหภูมิไม่ขึ้น โปรแกรมยังไม่เริ่ม/ตั้งค่าผิด · ประตูไม่สนิท · ฮีตเตอร์ขาด · ไฟเข้าไม่ครบเฟส (380V) ตรวจโปรแกรมและสถานะเริ่ม · ปิดประตูขันล็อก · ให้ช่างไฟวัดไฟ 3 เฟส/วัดฮีตเตอร์ · แจ้งฝ่ายบริการ ร้อนช้ากว่าปกติ ฮีตเตอร์บางเส้น/บางแท่งขาดหรือเสื่อม · แรงดันไฟตก · ประตูรั่ว · ใส่ชิ้นงานมากกว่าปกติ ดูว่าฮีตเตอร์ร้อนแดงครบหรือไม่ (มองจากช่องที่ปลอดภัย ไม่เปิดประตูขณะร้อน) · ตรวจไฟ · ตรวจฉนวน/ล็อกประตู อุณหภูมิไม่ตรง / แกว่ง / ผลการเผาไม่เหมือนเดิม เทอร์โมคัปเปิลงอ เสื่อม หรือถูกชิ้นงานบัง · ขั้วสายวัดหลวม · ตั้งโปรแกรมต่างจากรอบก่อน ตรวจเทอร์โมคัปเปิล ไม่ให้ชิ้นงานบัง · ขันขั้ว · เทียบโปรแกรมกับแบบบันทึก · เปลี่ยนเทอร์โมคัปเปิล สอบถามฝ่ายขาย จอแสดงข้อความผิดปกติเกี่ยวกับเซนเซอร์ เทอร์โมคัปเปิลขาด/หลุด · สายวัดเสียหาย หยุดเผา ปิดไฟ ตรวจเทอร์โมคัปเปิลและสาย · แจ้งฝ่ายบริการพร้อมรูปหน้าจอ เบรกเกอร์ตัดระหว่างเผา เบรกเกอร์/สายไฟเล็กกว่ากระแสของเตา · ใช้ร่วมวงจรกับเครื่องอื่น · ฮีตเตอร์ลัดวงจรกับตัวถัง ห้ามเปิดซ้ำทันที · เทียบกระแสในตารางหน้า 4 · แยกวงจร · ให้ช่างไฟตรวจรั่ว/ลัดวงจร ร้อนไม่ทั่ว ชิ้นงานด้านหนึ่งสุกไม่เท่ากัน ชิ้นงานอัดแน่นจุดเดียว · ฮีตเตอร์บางส่วนเสื่อม · ขึ้นอุณหภูมิเร็วเกินไป กระจายชิ้นงาน · เพิ่มเวลาค้างใกล้เป้าหมาย · ลดอัตราขึ้นช่วงท้าย · ตรวจฮีตเตอร์ ชิ้นงานแตก/ปะทุระหว่างเผา ชิ้นงานยังชื้น · ขึ้นอุณหภูมิช่วงแรกเร็วเกิน · มีฟองอากาศในเนื้อดิน · ชิ้นหนามาก ผึ่งให้แห้งสนิท · ลดอัตราช่วงแรก + ค้างช่วงต่ำนานขึ้น · นวดดินไล่อากาศ · ดูดเศษออกจากร่องฮีตเตอร์ ชิ้นงานร้าวตอนเปิดเตา เปิดประตูขณะยังร้อน · ลดอุณหภูมิเร็วเกิน รอเย็นในเตา · ตั้งช่วงลดอุณหภูมิช้าลง เคลือบไหลติดแผ่นรองชั้น ก้นชิ้นงานมีเคลือบ · เคลือบหนาเกิน · อุณหภูมิ/เวลาค้างสูงเกินที่เคลือบรับได้ เช็ดเคลือบที่ก้นออก เว้นขอบล่าง · ใช้น้ำยากันติดบนแผ่นรองชั้น · ลดอุณหภูมิ/เวลาค้างตามผู้ผลิตเคลือบ ลวดความร้อนยื่นออกจากร่อง (W) ลวดยืดตัวตามการใช้งาน · ถูกชิ้นงาน/แผ่นรองชั้นกระแทก ตอนเย็นและปิดไฟแล้ว ดันกลับเข้าร่องเบา ๆ ด้วยเครื่องมือฉนวน · ถ้าเปราะหัก แจ้งเปลี่ยน ความร้อนรั่วที่ขอบประตู ตัวถังร้อนผิดปกติ ล็อกไม่แน่น · ฉนวนประตูยุบ/ขาด · ขอบอิฐบิ่น ขันล็อก 2 จุดให้แน่น · ตรวจ/เปลี่ยนฉนวน · สอบถามฝ่ายขาย
คู่มือเตาเผาเซรามิกไฟฟ้า อุณหภูมิสูง 1,250℃ รุ่น EKF (30 ขนาด + ตัวควบคุม) · รหัสสินค้า 35804–35834
หน้า 13 / 15
13 ความปลอดภัย · คำถามที่พบบ่อย
SAFETY · FAQ
ไฟฟ้า
ช่างไฟเป็นผู้ต่อสาย มีเบรกเกอร์และสายดินทุกรุ่น
ปิดเบรกเกอร์ก่อนทำความสะอาด ตรวจฮีตเตอร์ หรือเอื้อมมือเข้าห้องเผา
ห้ามสอดโลหะเข้าร่องฮีตเตอร์ขณะมีไฟ
ความร้อน
ตัวถัง ประตู และชิ้นงานร้อนขณะเผาและหลังเผาหลายชั่วโมง
ห้ามเปิดประตูขณะร้อนจัด · ใช้ถุงมือกันความร้อน
เด็ก/สัตว์เลี้ยง/ผู้ไม่เกี่ยวข้อง ห้ามเข้าใกล้ขณะเผา
ไฟไหม้ · ไอระเหย
ห่างวัสดุไวไฟ ไม่วางของบนเตา · มีถังดับเพลิงใกล้มือ
เปิดระบายอากาศทุกครั้งที่เผา
ไม่ทิ้งเตาไว้โดยไม่มีคนตรวจดูเป็นระยะ
การใช้งาน
ห้ามตั้งอุณหภูมิเกิน 1,250℃
ชิ้นงานต้องแห้งสนิท ห้ามใส่ภาชนะปิดสนิท
ล็อกเบรกล้อทุกล้อ ห้ามเข็นเตาขณะร้อน
เช็คลิสต์ก่อนเริ่มเผาทุกครั้ง Pre-firing check คำแนะนำทั่วไป
ชิ้นงานแห้งสนิท ก้นชิ้นงานเคลือบสะอาด
ชิ้นงาน/แผ่นรองชั้นไม่แตะฮีตเตอร์และเทอร์โมคัปเปิล
ประตูปิดสนิท ขันล็อกครบ 2 จุด
ตรวจทุกช่วงของโปรแกรม ไม่มีค่าใดเกิน 1,250℃
ระบายอากาศเปิดแล้ว ไม่มีของไวไฟรอบเตา
ล้อทุกล้อล็อกเบรก ไม่มีของวางบนเตา
มีคนรับผิดชอบดูแลเป็นระยะจนจบโปรแกรม
รู้ตำแหน่งเบรกเกอร์และถังดับเพลิง
คำถามที่พบบ่อย FAQ
ซื้อ 1 เครื่องได้ไหม? ได้ — สั่งซื้อขั้นต่ำ 1 เครื่อง ทุกรุ่น (EKF-CTRL ขั้นต่ำ 1 ชุด) ราคาเท่าไร? สอบถามราคา — แจ้งขนาด/รหัสรุ่น ชนิดฮีตเตอร์ W/S และไฟที่มี ฝ่ายขายเช็คราคาให้ใช้ไฟบ้านได้ไหม? รุ่น 220V มี 9 รุ่น (0.01–0.08 ลบ.ม.) — EKF-10W ใช้เต้ารับไฟบ้านได้ตามผู้ผลิต · รุ่น 220V อื่นต้องเดินสายแยก · รุ่นใหญ่ทุกรุ่นต้องไฟ 3 เฟส 380V ร้อนสุดกี่องศา? อุณหภูมิใช้งานสูงสุด 1,250℃ ทุกรุ่น ทั้ง W และ S · ควบคุม ±1℃ W กับ S เลือกยังไง? W ลวดความร้อน กำลังไฟต่ำกว่า เตรียมไฟง่ายกว่า · S แท่งซิลิคอนคาร์ไบด์ กำลังสูงกว่า ขึ้นอุณหภูมิเร็วกว่า ต้องไฟ 3 เฟส (ยกเว้น 0.01/0.02) — หน้า 5 ขึ้นอุณหภูมิได้เร็วแค่ไหน? ตั้งอัตราได้ 1–25℃/นาที · เวลาจริงขึ้นกับขนาดเตา ฮีตเตอร์ และปริมาณชิ้นงาน · ชิ้นงานหนาควรขึ้นช้า เผาแก้ว / โลหะได้ไหม? เตานี้ออกแบบสำหรับเซรามิกและงานวัสดุทนความร้อนทั่วไป · งานแก้ว/โลหะ ปรึกษาฝ่ายขายก่อนเลือกรุ่น แจกันสูงเท่าไรใส่ได้? ดู "สูง" ของห้องเผาในตารางหน้า 3 แล้วเผื่อแผ่นรองชั้นและระยะเหนือชิ้นงาน — เช่น EKF-70W ห้องเผาสูง 50 ซม. (ตัวอย่างหน้า 6) มีแผ่นรองชั้น/ขาตั้งเผาให้ไหม? ไม่รวมกับเครื่อง — สอบถามฝ่ายขาย
คู่มือเตาเผาเซรามิกไฟฟ้า อุณหภูมิสูง 1,250℃ รุ่น EKF (30 ขนาด + ตัวควบคุม) · รหัสสินค้า 35804–35834
หน้า 14 / 15
14 คำถามที่พบบ่อย (ต่อ) · ภาพจากผู้ซื้อ · ติดต่อ
FAQ · BUYER PHOTOS · CONTACT
ตัวควบคุมเป็นแบบไหน เมนูภาษาอะไร? มี 2 แบบ หน้าจอสัมผัส / มิเตอร์แสดงผล · แบบที่ให้มาและภาษาเมนู สอบถามฝ่ายขาย ตั้งได้หลายโปรแกรมไหม? ได้ — ตั้งหลายช่วง (ขึ้น–ค้าง–ลง) และบันทึกหลายโปรแกรม เช่น เผาดิบ/เผาเคลือบ ควบคุมผ่านมือถือได้ไหม? แบบหน้าจอสัมผัสมีระบบช่วยดูแล/สั่งงานผ่านมือถือหรือคอมพิวเตอร์ได้ · แบบมิเตอร์ไม่มี ต้องติดตั้งอย่างไร? ตั้งบนพื้นแข็งแรงในอาคาร ให้ช่างไฟเดินสายแยก เบรกเกอร์ และสายดิน (หน้า 9) · การติดตั้งหน้างาน สอบถามฝ่ายขาย ส่งของนานไหม ค่าส่งเท่าไร? เป็นสินค้าใหญ่และหนัก ระยะเวลาและค่าขนส่ง สอบถามฝ่ายขาย ไฟดับระหว่างเผา ทำอย่างไร? ห้ามเปิดประตู ปล่อยให้เตาเย็นในตัว แล้วตรวจชิ้นงาน · ตัวควบคุมจะทำงานต่อหรือเริ่มใหม่เมื่อไฟกลับ สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน ใช้อบ/เผาที่อุณหภูมิต่ำได้ไหม? ได้ — ตั้งอุณหภูมิเป้าหมายและเวลาค้างตามงานในโปรแกรม (ไม่เกิน 1,250℃) ตั้งเตาบนชั้นสองของอาคารได้ไหม? ต้องให้วิศวกร/ผู้ดูแลอาคารยืนยันว่าพื้นรับน้ำหนักเครื่องได้ (น้ำหนักในตารางหน้า 3) และมีทางขนขึ้น คำแนะนำทั่วไป ซื้อตัวควบคุมสำรองได้ไหม? ได้ — EKF-CTRL (35834) สั่งซื้อขั้นต่ำ 1 ชุด · ยืนยันการเข้ากันกับเตาและวิธีต่อสายกับฝ่ายขายก่อน
ข้อมูลที่ยังไม่ได้ยืนยัน — สอบถามฝ่ายขาย Unconfirmed
แบบตัวควบคุมที่ให้มากับแต่ละรุ่น · ภาษาเมนู
กระแส/สายไฟ EKF-10S · 20W · 20S
แผ่นรองชั้น/ขาตั้งเผา (ไม่รวม) · อะไหล่ฮีตเตอร์
ระยะเวลาจัดส่ง · ค่าขนส่ง · การติดตั้งหน้างาน
ภาพจริงจากผู้ซื้อ Buyer photos ภาพจริงจากผู้ซื้อ
เตาในห้องเรียน ชิ้นงานบนชั้นในห้องเผาถ้วยเคลือบ เผาจากเตาของผู้ซื้อชุดถ้วยและกาเคลือบ เคลือบน้ำเงิน/ทองชามเคลือบลายจุด ผลงานหลังเผาเคลือบ
ความเห็นจากผู้ซื้อ (แปล · ผู้ซื้อไม่ระบุขนาดที่ซื้อ): "โรงเรียนสาขาอื่นแนะนำมา ใช้แล้วดี เราก็ซื้อมา 1 เครื่อง ทำตามขั้นตอนครั้งเดียวก็คล่อง ใช้ง่ายมาก
เผาออกมาสวย เด็ก ๆ ชอบมาก" · "คุณภาพดี งานละเอียด" · "แข็งแรง ใช้สะดวก ปลอดภัย" ภาพจริงจากผู้ซื้อ
คู่มือเตาเผาเซรามิกไฟฟ้า อุณหภูมิสูง 1,250℃ รุ่น EKF (30 ขนาด + ตัวควบคุม) · รหัสสินค้า 35804–35834
หน้า 15 / 15
