เครื่องรัดฝาขวดน้ำหอมสเปรย์แบบตั้งโต๊ะ ใช้แรงมือโยกกดรัดหัวสเปรย์ (crimp) และปลอกคอ (collar ring) ให้แนบสนิทกับปากขวดแก้ว ไม่ใช้ไฟฟ้า ตัวเครื่องเป็นเหล็กอัลลอย แข็งแรง ทนทาน เปลี่ยนหัวรัดฝาได้ตามขนาดปากขวด 13 / 15 / 18 / 20 มม. — โปรดอ่านคู่มือฉบับนี้ก่อนใช้งานและเก็บไว้เพื่ออ้างอิง
หมายเหตุสำคัญ — เอกสารฉบับนี้เป็น คำแปล/เรียบเรียงภาษาไทยอย่างไม่เป็นทางการ ที่ ปัญญาเคมีภัณฑ์ จัดทำขึ้นเพื่อความสะดวกของลูกค้า
โดยอ้างอิงจากเอกสารต้นฉบับของโรงงานผู้ผลิต — ปัญญาเคมีภัณฑ์ ไม่ใช่ ผู้จัดทำเอกสารต้นฉบับ
กรณีมีข้อความขัดแย้งให้ยึดต้นฉบับเป็นสำคัญ ข้อมูลจำเพาะบางรายการอาจแตกต่างกันตามรุ่นและล็อตการผลิต
ข้อมูลพื้นฐานของสินค้า (Product Overview)
| ชื่อสินค้า | เครื่องปิดฝาขวดน้ำหอมสเปรย์ แบบมือโยก ZS-TYG2 — Tabletop Perfume Crimper / Perfume spray bottle capping machine (เครื่องหนีบคอขวดน้ำหอม ขวดยาฉีด) |
|---|---|
| หลักการทำงาน | วางขวดที่สวมหัวสเปรย์อลูมิเนียมไว้บนตัวจัดตำแหน่ง (Fixer) แล้วโยกคันโยกลง หัวรัดฝา (crimper head) จะบีบขอบฝาอลูมิเนียมให้ม้วนรัดปากขวดจนแน่น ไม่ต้องใช้ไฟฟ้า ไม่ต้องใช้ลม |
| ใช้งานได้ 2 แบบ | รัดหัวสเปรย์ (For sprayer — ขอบสั้น) และ รัดปลอกคอ / ฝาด้านนอก (For collar ring — ขอบยาว) โดยเปลี่ยนหัวรัดฝาให้ตรงกับงาน |
| ขนาดปากขวดที่รองรับ | 13 / 15 / 18 / 20 มม. (เปลี่ยนหัวรัดฝาตามขนาด) · ความสูงขวดไม่เกิน 20 ซม. (รุ่นสีทอง) / 16 ซม. (รุ่นสีเงิน) |
| วัสดุ / ขนาด | เหล็กอัลลอย (Alloy steel) · ขนาดเครื่อง 210 × 250 × 455 มม. (สีทอง) / 200 × 245 × 430 มม. (สีเงิน) · น้ำหนักรวม 8 กก. |
| ส่วนประกอบหลัก | คันโยกกันลื่น · สกรูปรับแรงกด · แกนตั้ง (ปรับความสูงได้) · หัวรัดฝา 2 แบบ (สำหรับหัวสเปรย์ / สำหรับปลอกคอ) · ตัวจัดตำแหน่งขวด · ฐานเครื่อง (ดูแผนผังข้อ 3) |
| อุปกรณ์ที่มากับเครื่อง | คันโยก · หัวรัดฝา (หัวตอกด้านใน + ด้านนอก ตามขนาดที่สั่ง) · ประแจหกเหลี่ยม (สำหรับปรับแกนหัวรัดฝา) — ต้องการหัวรัดฝาขนาดอื่น ดูตารางรหัสอะไหล่หน้า 3 |
| เหมาะสำหรับ | ผู้ผลิตน้ำหอม ห้องแล็บ/OEM เครื่องสำอาง ร้านน้ำหอมแบ่งขาย งานบรรจุขวดสเปรย์แก้ว ขวดยาฉีด (vial) ปริมาณไม่มาก ที่ต้องการฝาแน่นสวยเหมือนโรงงาน |
จุดเด่นของสินค้า (Key Features)
| 🛠 มือโยก เสถียรสูง เสียยาก กดรัดด้วยแรงมือผ่านคันโยก ไม่มีมอเตอร์/แผงวงจร อัตราเสียต่ำกว่าเครื่องรัดฝาไฟฟ้าแบบเดิมมาก ใช้ที่ไหนก็ได้ไม่ต้องเสียบปลั๊ก | ✨ ทรงสวย งานผิวเรียบร้อย ตัวเครื่องเหล็กอัลลอย มี 2 สี ทอง/เงิน ดูดีเมื่อวางในห้องแล็บหรือหน้าร้าน |
| 📐 ปรับความสูงได้ คลายน็อตแล้วเลื่อนชุดหัวรัดขึ้น-ลงตามความสูงขวด เปลี่ยนขนาดขวดได้เร็ว ทำงานได้ไวขึ้น | 🔩 หัวรัดฝาเหล็กแข็งพิเศษ ผ่านการกลึง/ชุบหลายขั้นตอน ทนทาน เปลี่ยนหัวได้ 13 / 15 / 18 / 20 มม. รัดได้ทั้งหัวสเปรย์และปลอกคอ |
ข้อมูลพื้นฐานและจุดเด่นเรียบเรียงจากคู่มือของผู้ผลิต — ขั้นตอนการใช้งาน การปรับหัวรัดฝา และข้อควรระวังอยู่ในหน้าถัดไป
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1. คำอธิบายสินค้าและการใช้งาน (Product Description and Application)
ZS-TYG2 เป็นเครื่องรัดฝาขวดน้ำหอมแบบตั้งโต๊ะ มีให้เลือก 2 สี คือสีทองและสีเงิน ผลิตจากเหล็กอัลลอยคุณภาพสูง แข็งแรงทนทาน ใช้งานได้ 2 แบบในเครื่องเดียว คือ นอกจากจะรัดหัวสเปรย์ (spray cap) แล้ว ยังใช้รัดปลอกคอ (collar ring) ของขวดน้ำหอมได้ด้วย
2. ข้อมูลจำเพาะทางเทคนิค (Technical Parameters) — ตามคู่มือต้นฉบับ
| รายการ | ZS-TYG2 | |
|---|---|---|
| สี | สีทอง | สีเงิน |
| ความสูงขวดที่ใช้ได้ | ≤ 20 ซม. | ≤ 16 ซม. |
| ขนาดปากขวดที่ใช้ได้ | 13 / 15 / 18 / 20 มม. (เปลี่ยนหัวรัดฝาตามขนาด) | |
| วัสดุตัวเครื่อง | เหล็กอัลลอย | |
| ขนาดเครื่อง | 210 × 250 × 455 มม. | 200 × 245 × 430 มม. |
| น้ำหนักรวม | 8 กก. | |
4. คุณลักษณะเด่น (Product Character) — ตามคู่มือต้นฉบับ
| ➤ | เสถียรภาพสูง ใช้แรงกดจากมือผ่านคันโยกล้วน ๆ อัตราการเสียจึงต่ำกว่าเครื่องรัดฝาไฟฟ้าแบบเดิมมาก |
| ➤ | รูปลักษณ์ของเครื่องสวยงาม สอดคล้องกับความต้องการด้านรูปลักษณ์ของเครื่องจักรในตลาดปัจจุบัน |
| ➤ | ปรับความสูงของชุดทำงานได้ เพื่อรองรับความต้องการรัดฝาของขวดที่สูงต่างกัน เปลี่ยนขวดได้เร็วขึ้น เพิ่มประสิทธิภาพการทำงาน |
| ➤ | หัวรัดฝาผลิตจากเหล็กความแข็งสูง ผ่านกระบวนการผลิตหลายขั้นตอน จึงทนทานยิ่งขึ้น |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
รหัสสินค้าและอะไหล่หัวรัดฝาของปัญญาเคมีภัณฑ์
| รหัสสินค้า | รายการ | ใช้กับงาน |
|---|---|---|
| 13935 | เครื่องปิดฝาขวดน้ำหอมสเปรย์ มือโยก ZS-TYG2 — ราคาเครื่องรวมหัวตอกด้านในและด้านนอก 1 ขนาด | ตัวเครื่อง |
| 17724 | ZS-TYG2 โมหนีบคอ #13 (หัวรัดหัวสเปรย์ 13 มม.) | รัดหัวสเปรย์ / ขอบสั้น |
| 17725 | ZS-TYG2 โมหนีบคอ #15 (หัวรัดหัวสเปรย์ 15 มม.) | |
| 17726 | ZS-TYG2 โมหนีบคอ #18 (หัวรัดหัวสเปรย์ 18 มม.) | |
| 17727 | ZS-TYG2 โมหนีบคอ #20 (หัวรัดหัวสเปรย์ 20 มม.) | |
| 18108 | ZS-TYG2 หัวตอกฝาด้านนอก #13 (13 มม.) | รัดปลอกคอ / ฝาด้านนอก / ขอบยาว |
| 18109 | ZS-TYG2 หัวตอกฝาด้านนอก #15 (15 มม.) | |
| 18110 | ZS-TYG2 หัวตอกฝาด้านนอก #20 (20 มม.) |
วัดขนาดปากขวด (เส้นผ่านศูนย์กลางด้านนอกของคอขวด) ก่อนสั่งหัวรัดฝา — ขวดน้ำหอมทั่วไปใช้ 13 หรือ 15 มม. ขวดใหญ่ใช้ 18 / 20 มม. ถ้าไม่แน่ใจส่งรูปหรือตัวอย่างขวดให้ทีมงานตรวจสอบก่อน

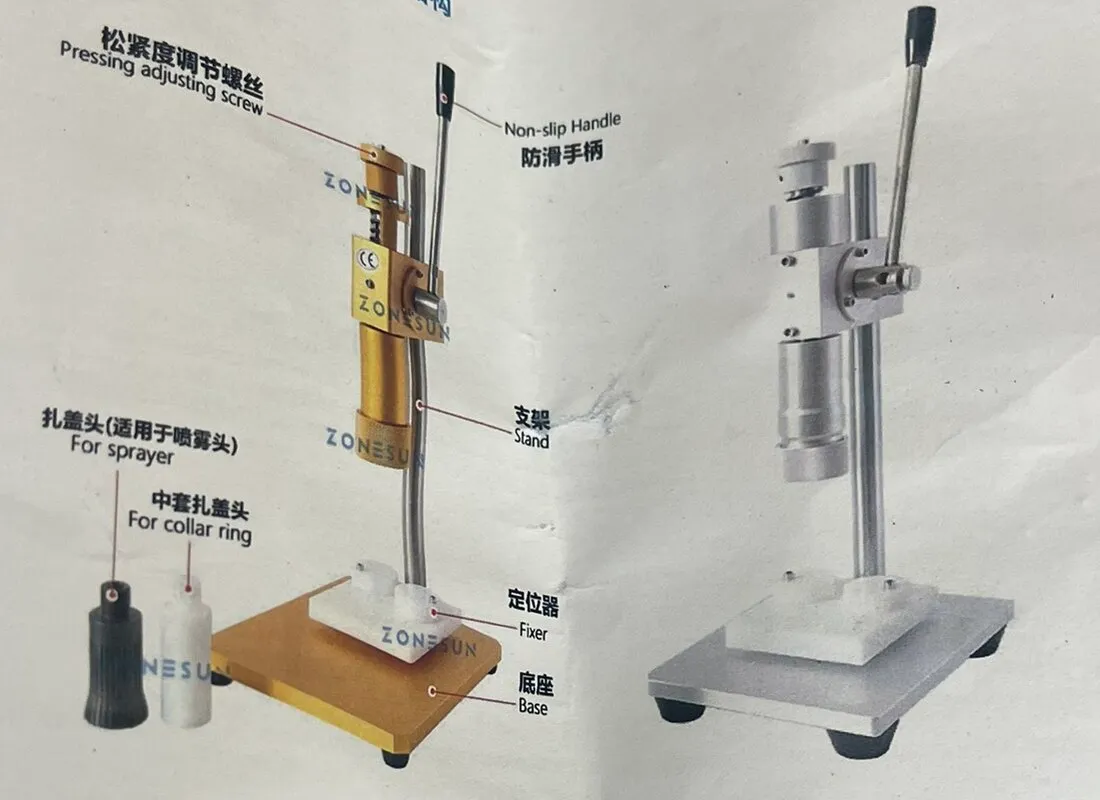

3. แผนผังโครงสร้างเครื่อง (Product Diagram)
| ① สกรูปรับแรงกด (ปรับความแน่น) 松紧度调节螺丝 · Pressing adjusting screw | ② คันโยกกันลื่น 防滑手柄 · Non-slip Handle | ③ แกนตั้ง / เสา 支架 · Stand |
| ④ ตัวจัดตำแหน่งขวด 定位器 · Fixer | ⑤ ฐานเครื่อง 底座 · Base | ⑥ หัวรัดฝา: สำหรับหัวสเปรย์ (ดำ) / สำหรับปลอกคอ (ขาว) |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
5. ขั้นตอนการใช้งาน (Operation Steps)
- (1) ติดตั้งคันโยก นำคันโยกออกจากกล่อง เสียบเข้ารูเพลาแขนโยกที่ตรงกัน แล้วขันน็อตยึดให้แน่น
- (2) ติดตั้งหัวรัดฝา เลือกหัวรัดฝาให้ตรงกับขนาดปากขวด แล้วหมุนทวนเข็มนาฬิกาขันหัวรัดฝาเข้ากับเครื่องให้แน่น
- (3) ปรับความสูงของชุดทำงาน
- คลายน็อตยึดแกนตั้งที่ด้านหลังเครื่อง
- นำขวดที่สวมฝาอลูมิเนียม/หัวสเปรย์แล้ว วางไว้ใต้หัวรัดฝา
- โยกคันโยกลงจนรู้สึกว่าเริ่มมีแรงต้าน แล้วขันน็อตยึดให้แน่น

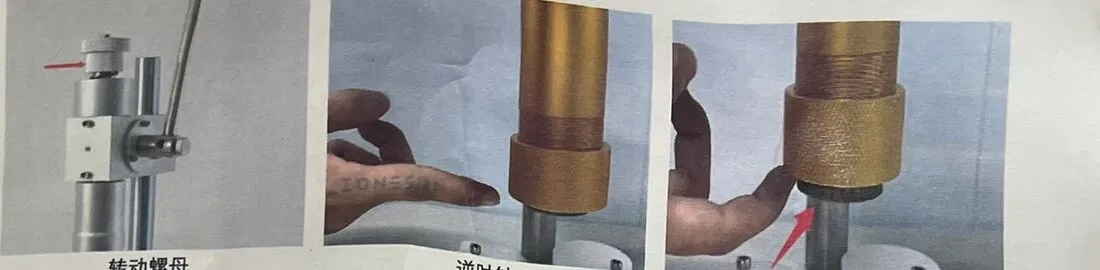

- (4) ปรับความลึกของหัวรัดฝา (ความแน่นของฝา) ถ้ารัดแล้วฝายังไม่แน่น ให้หมุนน็อต (ตามภาพ "หมุนน็อตตัวนี้") ทวนเข็มนาฬิกาไปสองสามรอบ แล้วลองรัดใหม่เพื่อทดสอบความแน่น — หมุนทวนเข็ม หัวรัดฝาจะยกสูงขึ้น แรงกดจะมากขึ้น · หมุนตามเข็ม แรงกดจะน้อยลง
หมุนน็อตตัวนี้
ทวนเข็มนาฬิกา = แรงกดมากขึ้น
ตามเข็มนาฬิกา = แรงกดน้อยลง

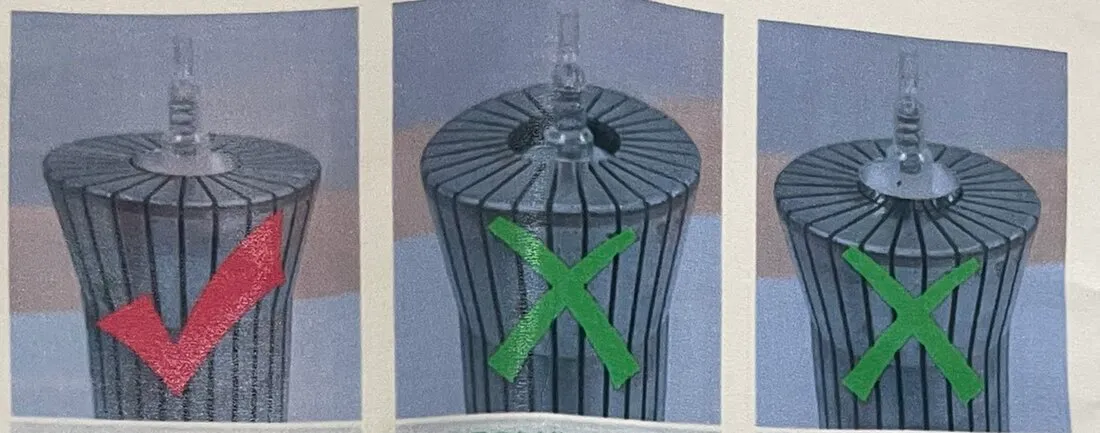

การวางขวดให้ตรงกับหัวรัดฝา (ถูก / ผิด)
✔ ถูกต้อง ขอบของฝาต้องอยู่ระดับเดียวกับขอบด้านในของหัวรัดฝา
✘ ผิด ฝาจมเข้าไปในหัวรัดฝาทั้งหมด — ฟอยล์อลูมิเนียมจะไม่ถูกกด และขวดเสียหายง่าย
✘ ผิด ฝาโผล่พ้นหัวรัดฝา — ถ้ากดตรง ๆ ฝาและขวดจะแตก
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2

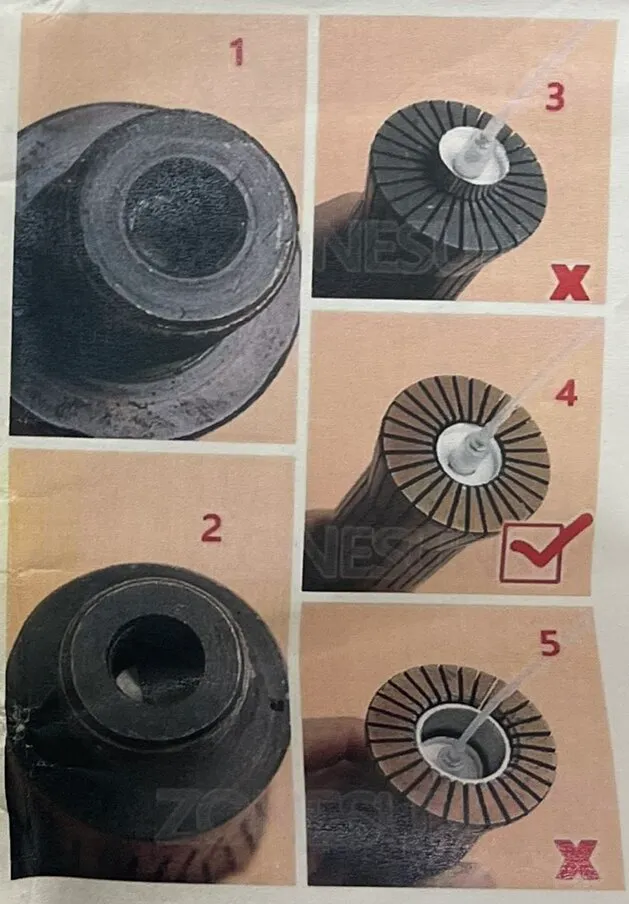

6. การปรับตั้งหัวรัดฝา (Crimping Head Adjustment)
- (1) ใช้ประแจหกเหลี่ยมคลายสกรูยึดแกนกลางของหัวรัดฝาออก
- (2) ใส่หัวสเปรย์เข้าไปในหัวรัดฝา แล้วหมุนแกนกลางของหัวรัดฝาตามเข็มนาฬิกาเพื่อปรับความลึกที่หัวสเปรย์จะเข้าไปในหัวรัดฝา
- (3) ถ้าใส่หัวสเปรย์แล้วขอบฝาสูงกว่าผิวด้านล่างของหัวรัดฝา จะรัดฝาไม่ได้ดีและอาจทำให้ขวดแตก — ดูภาพ 3
- (4) ระดับที่เหมาะสมที่สุดคือขอบฝาต่ำกว่าผิวด้านล่างของหัวรัดฝาประมาณ 0.5 มม. — ปรับละเอียดตามความหนาปากขวดจริง ดูภาพ 4
- (5) ถ้าขอบฝาจมลึกกว่าผิวด้านล่างของหัวรัดฝาเกิน 1 มม. มักจะรัดได้ไม่แน่น เพราะหัวรัดฝาบีบหัวสเปรย์ได้ไม่เต็มที่ — ปรับตามความหนาของขวดจริง ดูภาพ 5
- (6) แนะนำให้ปรับทีละน้อยโดยเทียบกับภาพ 4 แล้วตรวจผลการรัดฝา ถ้ารัดแล้วหลวมให้หมุนตามเข็ม ถ้าแน่นเกินไปให้หมุนทวนเข็ม ปรับเสร็จแล้วใส่สกรูยึดกลับและขันให้แน่นด้วยประแจหกเหลี่ยม
สรุปทิศทางการหมุน — แกนกลางหัวรัดฝา (ข้อ 6): ฝาหลวม → หมุนตามเข็ม · ฝาแน่นเกิน → หมุนทวนเข็ม | น็อตปรับแรงกดที่แกนตั้ง (ข้อ 5 ขั้น 4): ทวนเข็ม → แรงกดมากขึ้น · ตามเข็ม → แรงกดน้อยลง — สองตำแหน่งนี้เป็นคนละส่วนกัน อย่าสับสน
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
หมายเหตุจากปัญญาเคมีภัณฑ์ (ข้อแนะนำเพิ่มเติม ไม่ได้อยู่ในคู่มือต้นฉบับ)
ข้อแนะนำการใช้งานและความปลอดภัย
- ทดสอบกับขวดเปล่า 2–3 ใบก่อนทุกครั้งที่เปลี่ยนขนาดขวด/ฝา หรือหลังปรับหัวรัดฝา แล้วค่อยรัดขวดที่บรรจุน้ำหอมจริง — ฝาที่ปรับไม่พอดีอาจทำให้ขวดแก้วแตกและน้ำหอมกระเด็น
- วางขวดให้ตั้งตรงกลางตัวจัดตำแหน่ง และโยกคันโยกลงช้า ๆ สม่ำเสมอ ไม่กระชาก ไม่ทุบ — ถ้ารู้สึกว่าต้องออกแรงมากผิดปกติ ให้หยุดและตรวจตำแหน่งฝา (หน้า 4)
- สวมแว่นตานิรภัยขณะรัดฝาขวดแก้ว และเก็บมืออีกข้างให้ห่างจากหัวรัดฝาขณะโยกคันโยก
- เลือกหัวรัดฝาให้ตรงขนาด — โมหนีบคอ (ด้านใน) ใช้กับหัวสเปรย์ · หัวตอกฝาด้านนอก ใช้กับปลอกคอ/ฝาครอบขอบยาว ใช้ผิดแบบจะรัดไม่แน่นหรือฝาบุบ
- หลังใช้งาน เช็ดหัวรัดฝาและตัวจัดตำแหน่งให้แห้ง ไม่ให้มีน้ำหอม/แอลกอฮอล์ค้าง (กัดผิวโลหะ) หยอดน้ำมันกันสนิมบาง ๆ ที่แกนตั้งและจุดหมุนคันโยกเป็นครั้งคราว
- ขันน็อตยึดแกนตั้งให้แน่นทุกครั้งหลังปรับความสูง ถ้าไม่แน่น ชุดหัวรัดจะเลื่อนขณะกดและได้ฝาไม่สม่ำเสมอ
- ต้องการหัวรัดฝาขนาดอื่น (13 / 15 / 18 / 20 มม.) หรือประแจ/อะไหล่ ติดต่อฝ่ายขาย แจ้งรหัสสินค้า 13935 พร้อมขนาดปากขวด
สอบถามข้อมูลเพิ่มเติม ติดต่อ ปัญญาเคมีภัณฑ์ — LINE : @PYCM · โทร 02-114-7416 ต่อ 2 · www.panyachemipan.com
