เครื่องกวนระบบลมคืออะไร
เครื่องกวน/ผสมของเหลวระบบลม (pneumatic mixer) ใช้ลมอัดจากปั๊มลมหมุนมอเตอร์ลม แทนมอเตอร์ไฟฟ้า — รุ่น PIM ออกแบบให้วางคร่อมบนกรงถัง IBC 1,000 ลิตร แล้วหย่อนแกนกวนลงทางปากถังด้านบน กวนได้ทั้งถังโดยไม่ต้องถ่ายของเหลวออก ไม่ต้องเหนื่อยกวนด้วยมือ เหมาะกับงานสีและสารเคลือบ งานเคมี และงานผสมของเหลวกับของเหลว
- 1ใช้ลมอัด ไม่ใช้ไฟฟ้าตัวเครื่องไม่มีสายไฟ ไม่มีมอเตอร์ไฟฟ้า จึงไม่มีประกายไฟจากมอเตอร์ไฟฟ้า เหมาะงานสี ทินเนอร์ ตัวทำละลาย
- 2คานคร่อมถัง ยืด-หดได้คานเหล็กกล่อง 2 แนว ปรับความยาวตามขนาดถัง ล็อกด้วยปุ่มรูปดาว หนีบกรงถังด้วยปุ่มด้านข้าง
- 3ใบกวนพับได้ 2 ชั้นหยุดหมุนใบหุบชิดแกน สอดผ่านปากถังได้ · หมุนแล้วใบกางออกเร็ว
- 4ปรับรอบด้วยวาล์วลมวาล์วทองเหลืองที่ตัวมอเตอร์ ปรับลมเข้า = ปรับความเร็วรอบ
- 5มอเตอร์ลมตัวโลหะ 3 กำลัง3 สูบ 1/2 แรงม้า · 5 สูบเล็ก 3/4 แรงม้า · 5 สูบใหญ่ 1 แรงม้า
- 6กวนสม่ำเสมอ ใช้งานต่อเนื่องได้นานกวนปริมาณมาก ใช้งานง่าย เสถียร
หัวข้อที่ติดป้าย คำแนะนำทั่วไป (ระบบลม การติดตั้ง การใช้งาน การแก้ปัญหา) เป็นแนวทางทั่วไปสำหรับเครื่องกวนระบบลม ไม่ใช่ข้อมูลเฉพาะจากผู้ผลิต —
ปฏิบัติตามเอกสารข้อมูลความปลอดภัย (SDS) ของสารที่กวนและกฎความปลอดภัยของสถานที่เสมอ · ตัวเลขสเปกเป็นค่าโดยประมาณตามข้อมูลผู้ผลิต · ภาพในคู่มือเป็นรุ่นคานเหล็กพ่นสีดำ ภาพสินค้าอาจต่างจากของจริงเล็กน้อย
สารบัญ Contents
- 1ชื่อชิ้นส่วน2
- 2เลือกรุ่น (6 รหัส)3
- 3ขนาดและข้อมูลจำเพาะ4
- 4ระบบลมที่ต้องเตรียม5
- 5ติดตั้งบนถัง IBC5
- 6การใช้งาน · ปรับรอบ6
- 7ทำความสะอาด · บำรุงรักษา6
- 8อาการผิดปกติและวิธีแก้7
- 9ความปลอดภัย7
- 10ของในชุด · เช็กลิสต์ · ติดต่อ8
งานที่เหมาะ
สีและสารเคลือบงานเคมีผสมของเหลวกับของเหลวถัง IBC 1,000 ลิตร
ทินเนอร์ / ตัวทำละลายอิมัลชัน / ของเหลวสีครีมพื้นที่ที่ไม่ต้องการใช้มอเตอร์ไฟฟ้า
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1

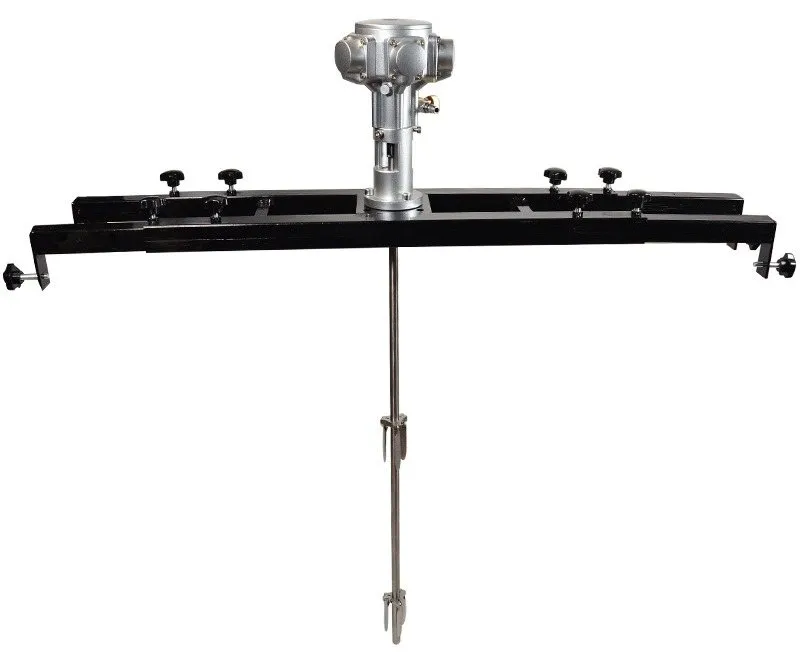

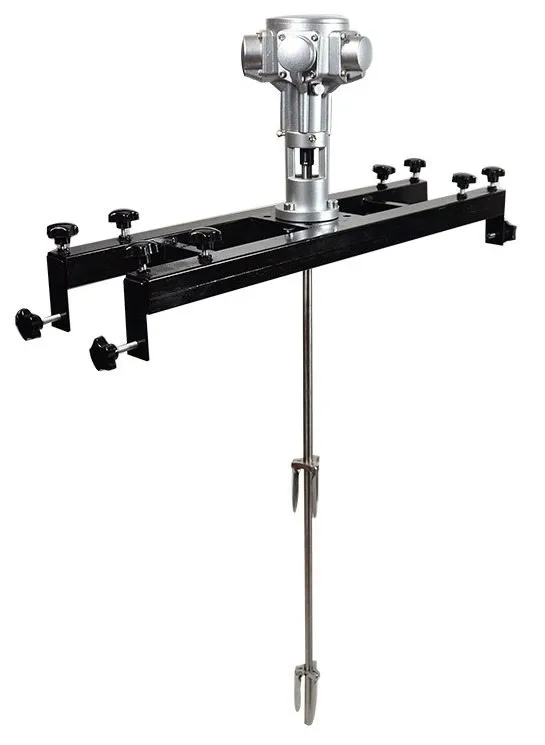

ชื่อชิ้นส่วน
PARTS
12345678991

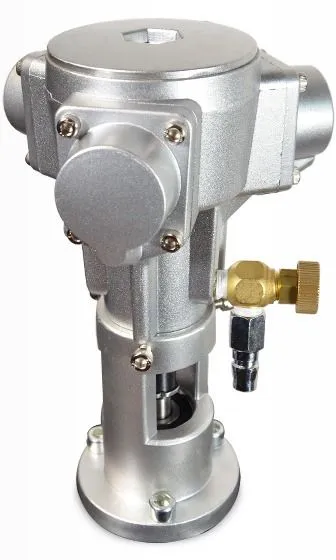

หัวมอเตอร์ลมตัวเรือนโลหะ มีกระบอกสูบเรียงรอบหัว (3 หรือ 5 สูบตามรุ่น) — ลมอัดดันให้แกนหมุน
2
วาล์วทองเหลืองปรับลม + ข้อต่อลมเข้าหมุนปรับลมเข้า = ปรับความเร็วรอบ · ข้อต่อสวมเร็วสำหรับสายลมอยู่ใต้วาล์ว
3

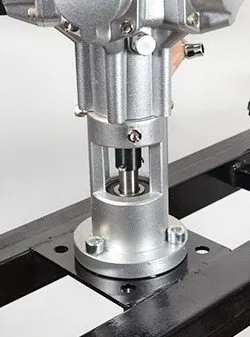

ปลอกต่อเพลาต่อแกนมอเตอร์กับแกนกวน มองเห็นผ่านช่องที่คอมอเตอร์
4
ฐานยึดมอเตอร์ยึดมอเตอร์กับกึ่งกลางคานด้วยสกรู
5
คานเหล็กกล่อง 2 แนวขนานคานคร่อมปากถัง ยืด-หดได้ทั้งซ้ายและขวา · รุ่น -SUS เป็นคานสแตนเลส
6
ปุ่มล็อกยืดคาน (ปุ่มดาวด้านบน)คลายเพื่อยืด/หดคาน ขันแน่นเพื่อล็อกความยาว
7
ขาจับปลายคาน + ปุ่มล็อกด้านข้างปลายคานพับลงคร่อมกรงถัง ขันปุ่มด้านข้างหนีบให้แน่น
8
แกนกวนสแตนเลส Ø15 มม.หย่อนลงทางปากถังด้านบน
9
ใบกวนพับได้ 2 ชุดชุดกลางแกนและปลายแกน ใบยาว 90 มม. — หยุดหมุนใบหุบ หมุนแล้วกางออก
ความต่างตามรุ่น: ภาพด้านบนเป็นรุ่นคานเหล็กพ่นสีดำ — รุ่น 5 สูบใหญ่ (PIM-5L / PIM-5L-SUS) หัวมอเตอร์ใหญ่กว่า
คอมอเตอร์สั้นและตั้งบนฐานเหลี่ยม (ดูภาพรุ่นหน้า 3) · รุ่น -SUS มอเตอร์ แกน และใบกวนเหมือนรุ่นกำลังเดียวกัน ต่างที่โครงคานเป็นสแตนเลส
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2
เลือกรุ่น
MODELS · 6 รหัส · 3 กำลังมอเตอร์ × 2 แบบโครงคาน

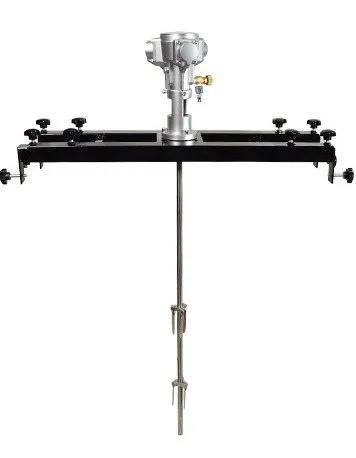

3 สูบ · 1/2 แรงม้า0–2,500 รอบ/นาที (รอบสูงสุด)PIM-3 (34297) · PIM-3-SUS (34300)

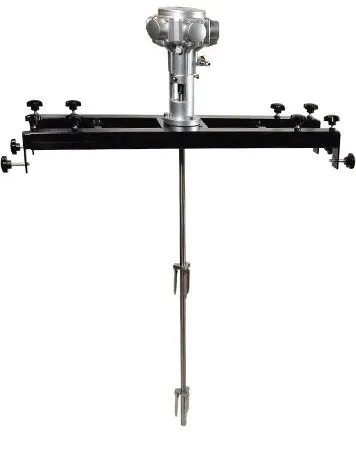

5 สูบเล็ก · 3/4 แรงม้า0–1,800 รอบ/นาทีPIM-5S (34298) · PIM-5S-SUS (34301)

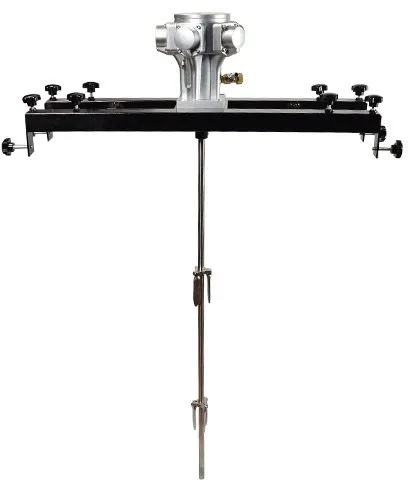

5 สูบใหญ่ · 1 แรงม้า0–1,000 รอบ/นาที (รอบต่ำ)PIM-5L (34299) · PIM-5L-SUS (34302)
ภาพทั้ง 3 เป็นคานเหล็กพ่นสีดำ · รุ่น -SUS ขนาดและมอเตอร์เหมือนกัน ต่างที่โครงคานเป็นสแตนเลส
ตารางรุ่น ข้อมูลผู้ผลิต · ค่าโดยประมาณ
| รุ่น / รหัส | มอเตอร์ลม | กำลัง | รอบ/นาที | คานยืดได้ | ยาวรวม* | น้ำหนักสุทธิ | โครงคาน |
|---|---|---|---|---|---|---|---|
| PIM-334297 | 3 สูบ | 1/2 แรงม้า | 0–2,500 | 75–137 ซม. | ~116 ซม. | 10.38 กก. | เหล็กพ่นสีดำ |
| PIM-5S34298 | 5 สูบเล็ก | 3/4 แรงม้า | 0–1,800 | 73–139 ซม. | ~115 ซม. | 11.8 กก. | เหล็กพ่นสีดำ |
| PIM-5L34299 | 5 สูบใหญ่ | 1 แรงม้า | 0–1,000 | 73–150 ซม. | ~121 ซม. | 13.3 กก. | เหล็กพ่นสีดำ |
| PIM-3-SUS34300 | 3 สูบ | 1/2 แรงม้า | 0–2,500 | 75–137 ซม. | ~116 ซม. | – (ไม่แจ้ง) | สแตนเลส |
| PIM-5S-SUS34301 | 5 สูบเล็ก | 3/4 แรงม้า | 0–1,800 | 73–139 ซม. | ~115 ซม. | – (ไม่แจ้ง) | สแตนเลส |
| PIM-5L-SUS34302 | 5 สูบใหญ่ | 1 แรงม้า | 0–1,000 | 73–150 ซม. | ~121 ซม. | – (ไม่แจ้ง) | สแตนเลส |
* ยาวรวม = จากหัวมอเตอร์ถึงปลายแกนกวน · ทุกรุ่น: แรงดันลมใช้งาน 6–8 กก./ตร.ซม. (≈ 6–8 บาร์) · ความสามารถกวน 1,000 ลิตร · แกนกวนสแตนเลส Ø15 มม. · ใบกวนพับได้ 2 ชั้น ใบยาว 90 มม. · น้ำหนักรุ่นคานสแตนเลสผู้ผลิตไม่ได้แจ้ง · ไม่รวมถัง IBC และปั๊มลม
แนวทางเลือกรุ่น คำแนะนำทั่วไป
| ลักษณะงาน | รุ่นที่แนะนำ |
|---|---|
| ของเหลวใส หนืดน้อย ต้องการรอบสูง | 3 สูบ PIM-3 / PIM-3-SUS — รอบสูงสุด 2,500 รอบ/นาที |
| ของเหลวข้นปานกลาง ต้องการแรงมากขึ้น | 5 สูบเล็ก PIM-5S / PIM-5S-SUS — 3/4 แรงม้า 0–1,800 รอบ/นาที |
| ของเหลวข้น หนืดมาก ต้องการแรงบิดสูง กวนรอบต่ำ | 5 สูบใหญ่ PIM-5L / PIM-5L-SUS — 1 แรงม้า 0–1,000 รอบ/นาที |
| พื้นที่ชื้น หรือมีสารกัดกร่อนหกเลอะคานบ่อย | เลือกโครงคานสแตนเลส (รุ่น -SUS) · งานทั่วไปใช้คานเหล็กพ่นสีดำ |
| ไม่แน่ใจ / ต้องการทราบขนาดปั๊มลมที่เหมาะ | แจ้งชื่อสาร ลักษณะความข้น และปริมาณที่กวน ให้ทีมขายช่วยเลือก — LINE @PYCM |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
3
ขนาดและข้อมูลจำเพาะ
DIMENSIONS · SPECIFICATIONS · ตามข้อมูลผู้ผลิต
Aกว้างหัวมอเตอร์BCข้างละ ~39 ซม.Dช่วงคานยืด-หดEแกน Ø15 มม. →FยาวรวมGใบยาว 90 มม.| พลังงาน | ลมอัด จากปั๊มลม · ไม่ใช้ไฟฟ้า |
|---|---|
| แรงดันลมใช้งาน | 6–8 กก./ตร.ซม. (≈ 6–8 บาร์) |
| ความสามารถกวน | 1,000 ลิตร (ถัง IBC) |
| ปรับรอบ | วาล์วทองเหลืองปรับลมที่ตัวมอเตอร์ |
| ต่อลมเข้า | ข้อต่อสวมเร็วใต้วาล์วปรับลม |
| แกนกวน | สแตนเลส Ø15 มม. |
| ใบกวน | พับได้ 2 ชั้น (2 ชุด) ใบยาว 90 มม. |
| คาน | เหล็กกล่อง 2 แนว ยืด-หดได้ ข้างละ ~39 ซม. จากกึ่งกลาง (เมื่อหดสุด) |
| อัตรากินลม | ผู้ผลิตไม่ได้แจ้ง — ขนาดปั๊มลมที่เหมาะ สอบถามทีมขาย |
ขนาดตามรุ่น A–G ตรงกับป้ายในภาพ · ค่าโดยประมาณ
| รายการ | 3 สูบPIM-3 · PIM-3-SUS | 5 สูบเล็กPIM-5S · PIM-5S-SUS | 5 สูบใหญ่PIM-5L · PIM-5L-SUS |
|---|---|---|---|
| Aหัวมอเตอร์กว้าง | ~9 ซม. | ~10.5 ซม. | ~11.5 ซม. |
| Bความสูงคาน | – (ไม่แจ้ง) | 40 มม. | 40 มม. |
| Cกึ่งกลางถึงปลายคาน | ข้างละประมาณ 39 ซม. (ทุกรุ่น) | ||
| Dช่วงคานยืด-หด (ปลายถึงปลาย) | 75–137 ซม. | 73–139 ซม. | 73–150 ซม. |
| Eแกนกวน | สแตนเลส Ø15 มม. | ||
| Fยาวรวม หัวมอเตอร์ถึงปลายแกน | ~116 ซม. | ~115 ซม. | ~121 ซม. |
| Gใบกวน | ใบยาว 90 มม. · 2 ชุด (กลางแกน + ปลายแกน) | ||
| กำลัง · รอบ/นาที | 1/2 แรงม้า · 0–2,500 | 3/4 แรงม้า · 0–1,800 | 1 แรงม้า · 0–1,000 |
| น้ำหนักสุทธิ (คานเหล็ก) | 10.38 กก. | 11.8 กก. | 13.3 กก. |
| น้ำหนักสุทธิ (คานสแตนเลส) | ผู้ผลิตไม่ได้แจ้ง | ||
ก่อนสั่งซื้อ วัดความกว้างกรงถัง IBC ด้านที่จะวางคาน ให้อยู่ในช่วงคานยืด-หด (D) ของรุ่นที่เลือก · ตัวเลขทั้งหมดเป็นค่าโดยประมาณตามข้อมูลผู้ผลิต
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
4
ระบบลมที่ต้องเตรียมคำแนะนำทั่วไป
AIR SUPPLY
1ปั๊มลมไม่รวมในชุด · ขนาดที่เหมาะ สอบถามทีมขาย
2ถังลมระบายน้ำทิ้งทุกวัน
3ชุดกรองลมกรองลม-ตั้งลม-หยดน้ำมัน ตั้ง 6–8 บาร์
4สายลม+ ข้อต่อสวมเร็วให้ตรงกับเครื่อง
5วาล์วปรับลมที่ตัวมอเตอร์ ใช้ปรับรอบ
- แรงดันลมใช้งาน 6–8 กก./ตร.ซม. (≈ 6–8 บาร์) ตามข้อมูลผู้ผลิต — ตั้งที่ชุดตั้งลม ไม่เกิน 8 บาร์
- ปั๊มลมต้องจ่ายลมได้ต่อเนื่องตลอดเวลาที่กวน ถ้ารอบตกลงเรื่อย ๆ ระหว่างกวน แสดงว่าลมไม่พอ · ผู้ผลิตไม่ได้แจ้งอัตรากินลม ขนาดปั๊มลมที่เหมาะกับรุ่นและเวลาใช้งาน สอบถามทีมขาย
- ใช้สายลมทนแรงดัน ไม่ยาวเกินจำเป็น ไม่หักพับ ข้อต่อแน่นไม่รั่ว · ติดชุดกรองลมใกล้เครื่อง ความชื้นในลมทำให้มอเตอร์ลมเป็นสนิม รอบตก
5
ติดตั้งบนถัง IBCคำแนะนำทั่วไป
INSTALLATION ON IBC TOTE
- ปิดลม ยังไม่ต่อสายลม · วางถัง IBC บนพื้นเรียบ แข็งแรง แล้วเปิดฝาปากถังด้านบน
- ตรวจใบกวนหุบชิดแกน ปลอกต่อเพลาและสกรูยึดแน่น (ถ้าแกนกวนแยกมา ให้ประกอบเข้าปลอกต่อเพลาและขันสกรูให้แน่นก่อน)
- คลายปุ่มดาวด้านบน ยืดคานให้ยาวคร่อมกรงถังได้ ปรับซ้าย-ขวาให้มอเตอร์อยู่กึ่งกลาง แล้วขันล็อก
- ยกเครื่องสอดแกนกวนลงทางปากถังช้า ๆ (ควรช่วยกัน 2 คน) ระวังใบกวนเกี่ยวขอบปาก
- วางคานพาดบนกรงถัง ขาจับปลายคานคร่อมโครงกรงทั้ง 2 ฝั่ง ให้แกนอยู่กลางปากถัง ไม่แตะขอบ
- ขันปุ่มล็อกด้านข้างหนีบกรงถังให้แน่นทั้ง 2 ฝั่ง ลองโยกเครื่องต้องไม่ขยับ · ใบกวนต้องจมในของเหลว ไม่ชนผนัง/ก้นถัง
- ปิดวาล์วปรับลมที่มอเตอร์ แล้วจึงต่อสายลมเข้าข้อต่อสวมเร็ว · งานสารไวไฟ ต่อสายดินถังและคานก่อนเริ่ม

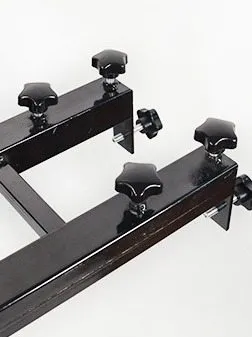

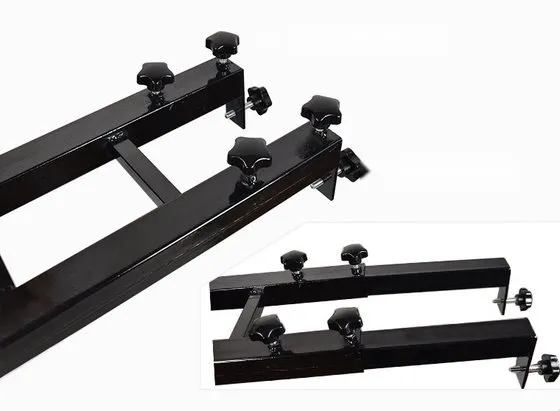

ปุ่มล็อกยืดคาน (ด้านบน)ปุ่มล็อกด้านข้างคานส่วนที่ยืดออก
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
6
การใช้งาน · ปรับรอบคำแนะนำทั่วไป
OPERATION
- ตรวจก่อนเปิดลม — คานล็อกแน่นทั้งปุ่มดาวและปุ่มด้านข้าง ใบกวนจมในของเหลว ไม่มีมือหรืออุปกรณ์อยู่ในถัง
- เปิดลมจากต้นทาง ตั้งแรงดันที่ชุดตั้งลม 6–8 บาร์ (วาล์วปรับลมที่มอเตอร์ยังปิดอยู่)
- ค่อย ๆ หมุนวาล์วปรับลม (2) เปิด ให้เริ่มหมุนที่รอบต่ำ — เมื่อแกนหมุน ใบกวนจะกางออกเอง
- เพิ่มรอบทีละน้อย จนของเหลวหมุนเวียนทั่วถัง ไม่กระฉอกล้นปาก และไม่เกิดวังวนลึกจนดูดอากาศเป็นฟอง
- ระหว่างกวน ห้ามยื่นมือ ไม้ หรืออุปกรณ์เข้าถัง · ถ้าต้องเติมสารหรือวัดค่า ให้ลดรอบลงก่อน และห้ามสอดสิ่งใดเข้าใกล้แกนหมุน
- หยุดเครื่อง — หมุนวาล์วปรับลมปิด รอใบกวนหยุดสนิท แล้วปิดลมต้นทางและถอดสายลม
- ยกออก — คลายปุ่มล็อกด้านข้าง ยกเครื่องขึ้นตรง ๆ ช้า ๆ (ใบกวนหุบเมื่อหยุดหมุน ถ้าใบค้างกาง ให้ขยับเบา ๆ ให้หุบก่อนดึงผ่านปากถัง) พักให้ของเหลวหยดกลับลงถัง แล้วล้างทันที
ปรับรอบ: หมุนวาล์วเปิดลมมาก = หมุนเร็ว · เปิดน้อย = หมุนช้า · รอบตามรุ่น 0–2,500 (3 สูบ) · 0–1,800 (5 สูบเล็ก) · 0–1,000 (5 สูบใหญ่) รอบ/นาที —
ของเหลวข้นให้เริ่มที่รอบต่ำแล้วค่อยเพิ่ม ใช้รอบเท่าที่จำเป็นให้ผสมทั่วถึง
12345เคล็ดลับให้กวนได้ผลดี คำแนะนำทั่วไป
- เว้นที่ว่างด้านบนถังไว้ ไม่เติมของเหลวจนเต็มปาก กันกระฉอกเมื่อเพิ่มรอบ
- ของเหลวที่ตกตะกอนนอนก้นถัง ให้กวนรอบต่ำนานขึ้นจนตะกอนคลายตัว แล้วจึงเพิ่มรอบ
- เติมสารเข้มข้น/ผงทีละน้อยขณะกวนรอบต่ำ ไม่เทลงทีเดียว · กวนตามเวลาที่สูตรหรือผู้ผลิตสารกำหนด
- จดรอบ (ตำแหน่งวาล์ว) และเวลาที่กวนได้ผลดีของแต่ละสูตรไว้ใช้ครั้งต่อไป
7
ทำความสะอาด · บำรุงรักษา
CLEANING · MAINTENANCE
หลังใช้งานทุกครั้ง
- ยกแกนกวนออก ล้างใบกวนและแกนทันที ด้วยน้ำหรือตัวทำละลายที่เหมาะกับสาร — อย่าปล่อยสีแห้งเกาะใบกวน (ใบจะพับ/กางไม่คล่อง)
- เช็ดคราบสารเคมีที่หกบนคานออก
- ห้ามจุ่มหัวมอเตอร์ลงน้ำหรือตัวทำละลาย คำแนะนำทั่วไป
- ปิดปากข้อต่อลมกันฝุ่นเข้า · เก็บมอเตอร์ในที่แห้ง
ตรวจเป็นระยะ
- ระบายน้ำจากถังปั๊มลมและถ้วยกรองลมทุกวัน
- หยดน้ำมันหล่อลื่นมอเตอร์ลมทางข้อต่อลมเข้าก่อนใช้ หรือใช้ชุดหยดน้ำมัน คำแนะนำทั่วไป
- ตรวจปลอกต่อเพลาและสกรูยึดให้แน่น · ตรวจบานพับใบกวนกาง-หุบได้คล่อง
- ตรวจเกลียวปุ่มดาว/ปุ่มด้านข้างไม่หลวม · คานเหล็กที่สีหลุด ทาสีกันสนิม
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
8
อาการผิดปกติและวิธีแก้คำแนะนำทั่วไป
TROUBLESHOOTING
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ |
|---|---|---|
| เปิดลมแล้วไม่หมุน |
|
|
| รอบตก / หมุนอ่อน |
|
|
| ใบกวนไม่กาง / กางไม่สุด |
|
|
| มีน้ำ / ละอองน้ำมันออกทางลมไอเสีย |
|
|
| เครื่องสั่น / คานขยับ |
|
|
| เสียงกระแทก / ผิดปกติ |
|
|
| ของเหลวกระฉอก / เกิดฟองมาก |
|
|
9
ความปลอดภัย
SAFETY
- ปิดลมและถอดสายลมทุกครั้ง ก่อนติดตั้ง ถอด/ประกอบแกนกวน ทำความสะอาด หรือยกเครื่องออกจากถัง
- ห้ามยื่นมือ ไม้ หรืออุปกรณ์เข้าไปในถังขณะใบกวนหมุน · ระวังผมยาว เสื้อผ้าหลวม สายห้อย เข้าใกล้แกนหมุน
- ล็อกคานกับถังให้แน่นก่อนเปิดลม · เปิดลมช้า ๆ จากรอบต่ำ ห้ามเปิดเต็มทันทีขณะใบกวนยังไม่จมของเหลว
- ใช้แรงดันลมไม่เกิน 8 บาร์ (8 กก./ตร.ซม.)
- งานสี ทินเนอร์ ตัวทำละลายไวไฟ: ตัวเครื่องไม่ใช้ไฟฟ้า แต่ยังต้องต่อสายดินถังและคานเพื่อระบายไฟฟ้าสถิต ระบายอากาศดี ห้ามมีเปลวไฟ และวางปั๊มลม/อุปกรณ์ไฟฟ้าอื่นนอกบริเวณที่มีไอระเหย คำแนะนำทั่วไป
- สวมแว่นตานิรภัยและถุงมือกันสารเคมี (หน้ากากเมื่อมีไอระเหย) ตาม SDS ของสารที่กวน · ลมไอเสียจากมอเตอร์ อย่าให้เป่าใส่หน้า
- เครื่องรุ่นคานเหล็กหนักประมาณ 10.38–13.3 กก. ยาวรวม 115–121 ซม. — ยกด้วยความระวัง ควรช่วยกัน 2 คน ระวังแกนกวาดโดนคนรอบข้าง
แว่นตานิรภัยถุงมือกันสารเคมีชุดทำงานแขนยาวหน้ากากกันไอระเหย (ตาม SDS)สายดินถัง-คาน (สารไวไฟ)
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
10
ของในชุด · สิ่งที่ต้องเตรียม
IN THE BOX
ในชุด (ตามข้อมูลสินค้า)
- มอเตอร์ลม ตามรุ่น (3 สูบ / 5 สูบเล็ก / 5 สูบใหญ่) — มีวาล์วทองเหลืองปรับลมและข้อต่อลมเข้าที่ตัวมอเตอร์ ตามภาพสินค้า
- แกนกวนสแตนเลส Ø15 มม. พร้อมใบกวนพับได้ 2 ชุด
- โครงคานคร่อมถัง 2 แนว (เหล็กพ่นสีดำ หรือสแตนเลสสำหรับรุ่น -SUS) พร้อมปุ่มล็อกด้านบนและด้านข้าง
ไม่รวมในชุด
- ถัง IBC — ภาพที่มีถังเป็นภาพสาธิตเท่านั้น
- ปั๊มลม — ขนาดที่เหมาะกับรุ่นและเวลาใช้งาน สอบถามทีมขาย
ต้องเตรียมเพิ่ม คำแนะนำทั่วไป
- สายลม + ข้อต่อสวมเร็วให้ตรงกับข้อต่อที่ตัวเครื่อง
- ชุดกรองลม-ตั้งลม-หยดน้ำมัน · สายดิน (งานสารไวไฟ)
- แว่นตานิรภัย ถุงมือกันสารเคมี ตาม SDS ของสารที่กวน
เช็กลิสต์ประจำวัน คำแนะนำทั่วไป
| ก่อนใช้งาน |
|
| ระหว่างใช้งาน |
|
| หลังใช้งาน |
|
การเก็บรักษาและขนย้าย คำแนะนำทั่วไป
- ล้างและเช็ดแห้งทุกชิ้นก่อนเก็บ · ก่อนเก็บนาน หยดน้ำมันหล่อลื่นมอเตอร์ลมเล็กน้อยทางข้อต่อลมเข้า แล้วปิดปากข้อต่อกันฝุ่นและความชื้น
- วางเครื่องราบหรือแขวนให้แกนกวนตั้งตรง ห้ามวางของทับหรือพิงแกนกวน แกนงอจะทำให้เครื่องสั่นขณะกวน
- หดคานให้สั้นสุดและขันปุ่มล็อกไว้ก่อนขนย้าย · ระวังใบกวนและแกนกระแทกพื้น
- เก็บในที่แห้ง ห่างจากสารกัดกร่อน · รุ่นคานเหล็ก ตรวจรอยสีหลุดและทาสีกันสนิม
☎
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — แจ้งรหัสสินค้า/รุ่น (เช่น 34298 PIM-5S) อาการที่พบ ชนิดของเหลวที่กวน และแรงดันลมที่ใช้
แนบรูปหรือคลิปขณะใช้งานได้ · ต้องการคำแนะนำเลือกรุ่นหรือขนาดปั๊มลม สอบถามทีมขายได้ทุกช่องทาง
LINE @PYCM · โทร 02-114-7416 ต่อ 2
LINE @PYCM · โทร 02-114-7416 ต่อ 2
— จบคู่มือ —
