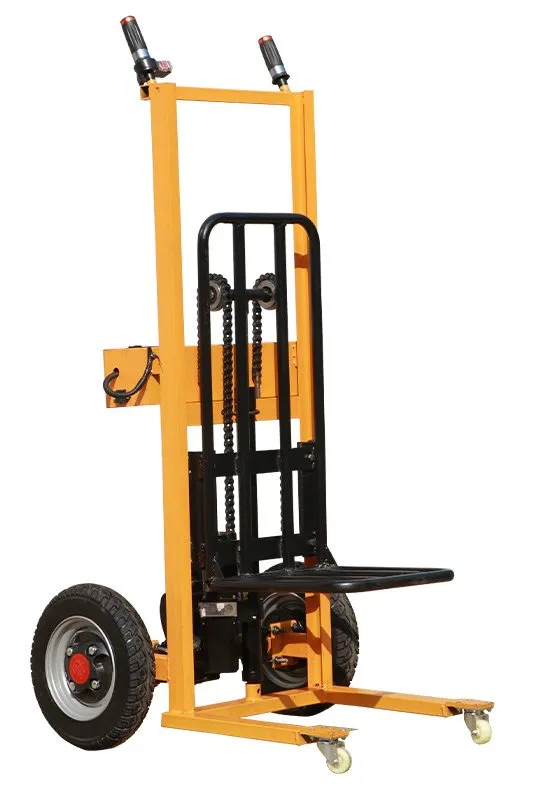

รถยกไฟฟ้าขนาดเล็ก Tiger Lift (ETL) คือรถยกของแบบเดินตาม ขนาดกะทัดรัด — เสายกเหล็กสีเหลืองพร้อมชุดงาส้อมที่เลื่อนขึ้น-ลงตามเสาด้วยระบบไฮดรอลิกไฟฟ้า ใช้แบตเตอรี่ลิเธียม 48V ล้อยางตันคู่หลังและล้อหมุนรอบตัวด้านหน้า เลี้ยวในทางแคบได้คล่อง ใช้ยกกล่อง ถัง กระสอบ ขึ้นชั้นวางหรือขึ้น-ลงท้ายรถกระบะ และขนย้ายในโกดัง คลังสินค้า สายการผลิต
- 1ยก-ลงงาด้วยไฟฟ้า ทุกรุ่นไฮดรอลิกไฟฟ้า + โซ่ยกแบบแผ่นหนา · กระบอกไฮดรอลิกแบบชิ้นเดียว กันน้ำมันรั่ว
- 22 ระบบให้เลือกSกึ่งไฟฟ้า: เคลื่อนที่ด้วยแรงคนเข็น · Fไฟฟ้าเต็มระบบ: เดินหน้า-ถอยหลังด้วยมอเตอร์ เลือกความเร็ว สูง / กลาง / ต่ำ
- 3แบตเตอรี่ลิเธียม 48Vใช้งานต่อเนื่องประมาณ 4–6 ชม. ต่อการชาร์จ 1 ครั้ง · 24Ah (S) / 36Ah (F)
- 4ยกสูง 1.0–1.6 ม. · รับน้ำหนัก 250 / 400 กก.งาส้อมยาว 65 ซม. (สอบถามงาต่อยาว) · ตัวเครื่องสูง 1.70–1.95 ม.
- 5โครงเหล็กหนา ล้อยางตันทนสึกล้อหมุนรอบตัว 2 ล้อที่ปลายขาหน้า · มอเตอร์ทองแดงกำลังสูง 1000W / 1200W
- 6ปุ่มหยุดฉุกเฉิน (ปุ่มแดง)อยู่บนกล่องแบตเตอรี่ — ปลดเพื่อเปิดระบบ กดเพื่อตัดไฟทันที
รหัสสินค้าที่คู่มือนี้ครอบคลุม 12 รหัส · สเปกรายรุ่นดูหน้า 2
| กึ่งไฟฟ้า (ETL-S)มอเตอร์ 1000W · แบต 48V 24Ah | ||
|---|---|---|
| 32319 | ETL-S100-250 | ยก 1.0 ม. · 250 กก. |
| 32320 | ETL-S120-250 | ยก 1.2 ม. · 250 กก. |
| 32321 | ETL-S150-250 | ยก 1.5 ม. · 250 กก. |
| 32322 | ETL-S100-400 | ยก 1.0 ม. · 400 กก. |
| 32323 | ETL-S130-400 | ยก 1.3 ม. · 400 กก. |
| 32324 | ETL-S160-400 | ยก 1.6 ม. · 400 กก. |
| ไฟฟ้าเต็มระบบ (ETL-F)มอเตอร์ 1200W · แบต 48V 36Ah | ||
|---|---|---|
| 32325 | ETL-F100-250 | ยก 1.0 ม. · 250 กก. |
| 32326 | ETL-F120-250 | ยก 1.2 ม. · 250 กก. |
| 32327 | ETL-F150-250 | ยก 1.5 ม. · 250 กก. |
| 32328 | ETL-F100-400 | ยก 1.0 ม. · 400 กก. |
| 32329 | ETL-F130-400 | ยก 1.3 ม. · 400 กก. |
| 32330 | ETL-F160-400 | ยก 1.6 ม. · 400 กก. |
ข้อมูลอ้างอิงจากเอกสารผู้ผลิต ขนาด/สเปกอาจปรับปรุงโดยไม่แจ้ง · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย ·
เนื้อหาที่ติดป้าย คำแนะนำทั่วไป เป็นแนวปฏิบัติทั่วไปสำหรับรถยกขนาดเล็ก — หากป้ายหรือคำแนะนำบนตัวเครื่องจริงต่างจากคู่มือนี้ ให้ยึดตามตัวเครื่องและสอบถามฝ่ายบริการ
สารบัญ Contents
- 1รุ่นและข้อมูลจำเพาะ · อ่านรหัสรุ่น2
- 2ชื่อชิ้นส่วน · กล่องแบตและปุ่มหยุดฉุกเฉิน3
- 3ความปลอดภัยก่อนใช้งาน4
- 4วิธีใช้งานทีละขั้น5
- 5เคลื่อนย้ายเครื่องเปล่าแบบรถเข็น 2 ล้อ6
- 6แบตเตอรี่ลิเธียมและการชาร์จ6
- 7การดูแลรักษา · การเก็บรักษา7
- 8ปัญหาเบื้องต้นและวิธีแก้ · ติดต่อ8
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
รุ่นและข้อมูลจำเพาะ
MODELS · SPECIFICATIONS · 12 รหัส
| รหัสสินค้า | รุ่น | ระบบ | ยกสูงสุด | รับน้ำหนักสูงสุด | มอเตอร์ | แบตเตอรี่ลิเธียม |
|---|---|---|---|---|---|---|
| กึ่งไฟฟ้า (S) — ยก-ลงงาด้วยไฟฟ้า · เคลื่อนที่ด้วยแรงคนเข็น6 รหัส 32319–32324 | ||||||
| 32319 | ETL-S100-250 | กึ่งไฟฟ้า | 1.0 ม. | 250 กก. | 1000W | 48V 24Ah |
| 32320 | ETL-S120-250 | กึ่งไฟฟ้า | 1.2 ม. | 250 กก. | 1000W | 48V 24Ah |
| 32321 | ETL-S150-250 | กึ่งไฟฟ้า | 1.5 ม. | 250 กก. | 1000W | 48V 24Ah |
| 32322 | ETL-S100-400 | กึ่งไฟฟ้า | 1.0 ม. | 400 กก. | 1000W | 48V 24Ah |
| 32323 | ETL-S130-400 | กึ่งไฟฟ้า | 1.3 ม. | 400 กก. | 1000W | 48V 24Ah |
| 32324 | ETL-S160-400 | กึ่งไฟฟ้า | 1.6 ม. | 400 กก. | 1000W | 48V 24Ah |
| ไฟฟ้าเต็มระบบ (F) — ยก-ลงงาด้วยไฟฟ้า · เดินหน้า-ถอยหลังด้วยมอเตอร์6 รหัส 32325–32330 | ||||||
| 32325 | ETL-F100-250 | ไฟฟ้าเต็มระบบ | 1.0 ม. | 250 กก. | 1200W | 48V 36Ah |
| 32326 | ETL-F120-250 | ไฟฟ้าเต็มระบบ | 1.2 ม. | 250 กก. | 1200W | 48V 36Ah |
| 32327 | ETL-F150-250 | ไฟฟ้าเต็มระบบ | 1.5 ม. | 250 กก. | 1200W | 48V 36Ah |
| 32328 | ETL-F100-400 | ไฟฟ้าเต็มระบบ | 1.0 ม. | 400 กก. | 1200W | 48V 36Ah |
| 32329 | ETL-F130-400 | ไฟฟ้าเต็มระบบ | 1.3 ม. | 400 กก. | 1200W | 48V 36Ah |
| 32330 | ETL-F160-400 | ไฟฟ้าเต็มระบบ | 1.6 ม. | 400 กก. | 1200W | 48V 36Ah |
รับน้ำหนักสูงสุด = น้ำหนักรวมของสิ่งของบนงาส้อม ห้ามเกินพิกัดของรุ่น · ยกสูงสุด = ความสูงที่ยกงาได้สูงสุดตามรุ่น · ตัวเลขตามข้อมูลผู้ผลิต
สเปกร่วมทุกรุ่น ตามข้อมูลผู้ผลิต
| ความสูงตัวเครื่อง | 1.70–1.95 ม. |
|---|---|
| งาส้อม | ยาว 65 ซม. ท่อเหล็กหนา · สอบถามงาต่อยาว |
| ระบบยก | ไฮดรอลิกไฟฟ้า · กระบอกไฮดรอลิกแบบชิ้นเดียว · โซ่ยกแบบแผ่นหนา |
| แบตเตอรี่ | ลิเธียม 48V — 24Ah (กึ่งไฟฟ้า) / 36Ah (ไฟฟ้าเต็มระบบ) |
| ระยะใช้งาน | ใช้งานต่อเนื่องประมาณ 4–6 ชม. ต่อการชาร์จ 1 ครั้ง (ขึ้นกับน้ำหนักของและลักษณะงาน) |
| ล้อ | ล้อยางตันคู่หลัง · ล้อหมุนรอบตัว 2 ล้อที่ปลายขาหน้า |
| การควบคุม | มือจับคู่บนยอดเสา + สวิตช์ควบคุม · ปุ่มหยุดฉุกเฉินบนกล่องแบตเตอรี่ |
| ข้อมูลอื่น | น้ำหนักเครื่อง ขนาดลัง ขนาดล้อ ความเร็ว และเวลาชาร์จ — สอบถามฝ่ายขาย |
กึ่งไฟฟ้า ต่างจาก ไฟฟ้าเต็มระบบ อย่างไร
| กึ่งไฟฟ้า (ETL-S)32319–32324 | ไฟฟ้าเต็มระบบ (ETL-F)32325–32330 | |
|---|---|---|
| ยก-ลงงา | ไฟฟ้า (ไฮดรอลิกไฟฟ้า) | ไฟฟ้า (ไฮดรอลิกไฟฟ้า) |
| การเคลื่อนที่ | ใช้แรงคนเข็น / ดึง | มอเตอร์ขับ เดินหน้า-ถอยหลัง |
| ความเร็วเดิน | ตามแรงเข็นของผู้ใช้ | เลือกได้ สูง / กลาง / ต่ำ |
| มอเตอร์ · แบตเตอรี่ | 1000W · ลิเธียม 48V 24Ah | 1200W · ลิเธียม 48V 36Ah |
| เหมาะกับ คำแนะนำทั่วไป | งานยก-วางเป็นหลัก เข็นระยะสั้นบนพื้นเรียบ | เคลื่อนย้ายบ่อยหรือระยะไกลขึ้น ลดแรงเข็นของผู้ใช้ |
อ่านรหัสรุ่นETL-F130-400
- S = กึ่งไฟฟ้า · F = ไฟฟ้าเต็มระบบ
- 130 = ยกสูงสุด 1.3 ม. (100–160 = 1.0–1.6 ม.)
- 400 = รับน้ำหนักสูงสุด 400 กก. (250 = 250 กก.)
งานที่เหมาะ
ขนย้ายในโกดังคลังสินค้า / โลจิสติกส์โรงงาน / สายการผลิต
ยกของขึ้น-ลงท้ายกระบะยกกล่อง ถัง กระสอบ ขึ้นชั้นวาง
ไซต์ก่อสร้างนิติบุคคล / อาคารชุดซูเปอร์มาร์เก็ต / ร้านค้าทางเดินแคบ
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2

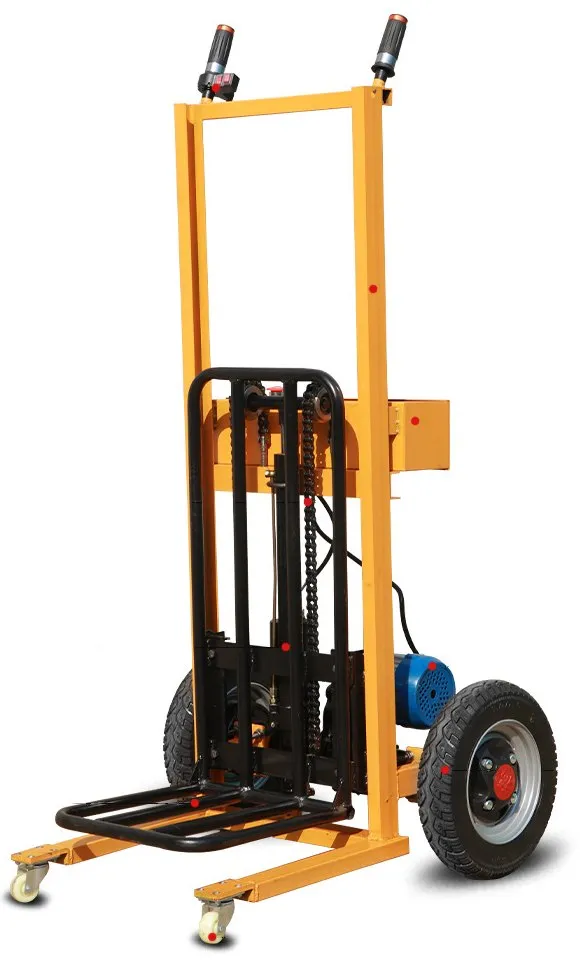

ชื่อชิ้นส่วน

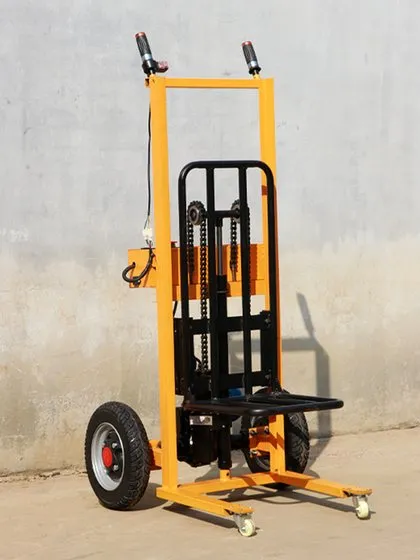

PARTS · ภาพตัวอย่างเครื่อง
123456789101

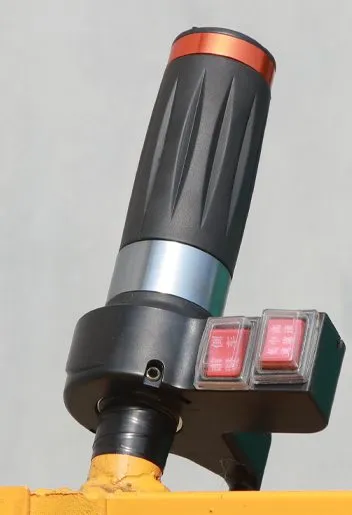

มือจับควบคุม (คู่)ด้ามจับยางบนยอดเสา · สวิตช์ควบคุมการเดิน เดินหน้า-ถอยหลัง และความเร็ว สูง / กลาง / ต่ำ (รุ่นไฟฟ้าเต็มระบบ)
2
โครงเครื่อง / เสายกเหล็กหนาสีเหลือง — ชุดงาเลื่อนขึ้น-ลงตามเสา
3
กล่องแบตเตอรี่ลิเธียมแบตเตอรี่ 48V ติดบนเสา
4
ปุ่มหยุดฉุกเฉิน (ปุ่มแดง)บนกล่องแบต — ปลดเพื่อเปิดระบบ · กดเพื่อตัดไฟทันที
5

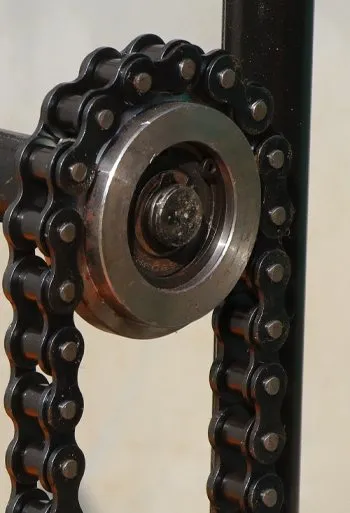

โซ่ยกแบบแผ่น (หนา)ดึงชุดงาขึ้น-ลงตามเสา
6

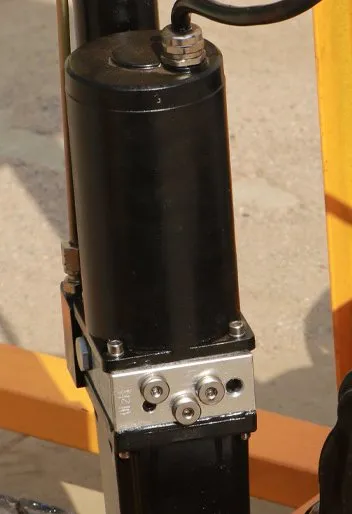

กระบอกไฮดรอลิกแบบชิ้นเดียวระบบยกงา · ออกแบบกันน้ำมันรั่ว
7
มอเตอร์ทองแดงกำลังสูงกำลังมอเตอร์ตามรุ่น 1000W / 1200W (ตารางหน้า 2)
8

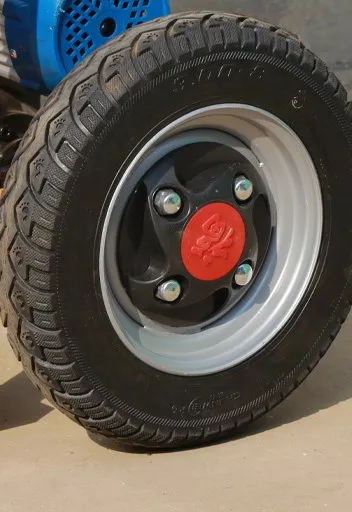

ล้อยางตัน (คู่หลัง)ล้อใหญ่ ยางตันทนสึก
9

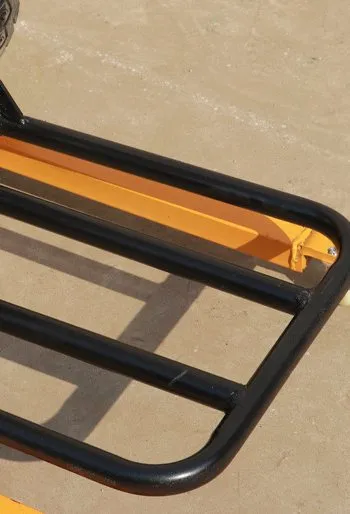

งาส้อม / แคร่รับของท่อเหล็กหนา ยาว 65 ซม. · สอบถามงาต่อยาว
10
ล้อหมุนรอบตัว2 ล้อที่ปลายขาหน้า ช่วยเลี้ยวในทางแคบ

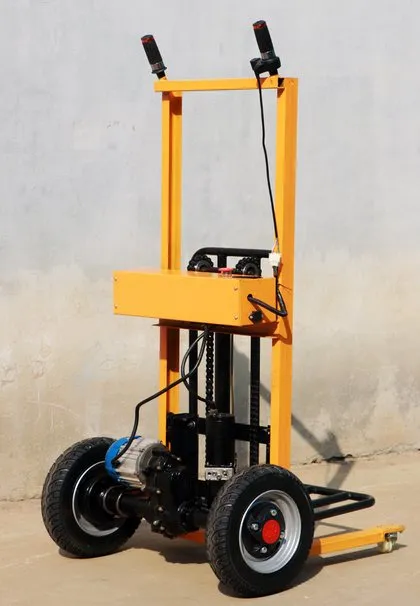

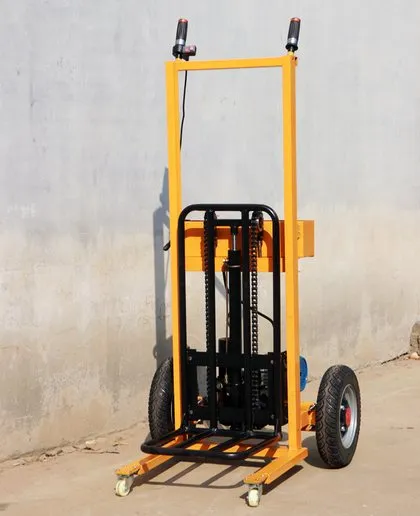

รายละเอียดชิ้นส่วน ภาพถ่ายจริงจากผู้ผลิต

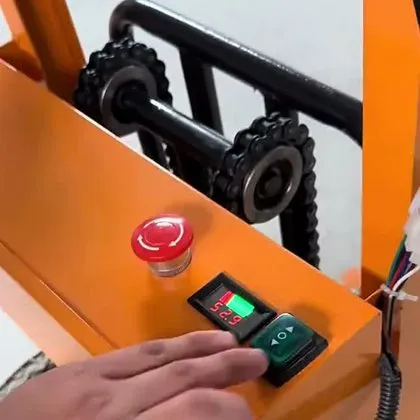

กล่องแบตเตอรี่ · ปุ่มหยุดฉุกเฉิน
- ปุ่มหยุดฉุกเฉิน (ปุ่มแดง) — ต้องปลดก่อนใช้งานทุกครั้ง เครื่องจึงทำงาน · เมื่อเกิดเหตุผิดปกติหรือเลิกใช้งาน ให้กดลงเพื่อตัดไฟ
- หน้าจอแสดงสถานะแบตเตอรี่ และสวิตช์ควบคุมอยู่ข้างปุ่มหยุดฉุกเฉิน (ตามภาพจากคลิปสาธิต)
- สัญลักษณ์บนสวิตช์ของเครื่องจริงอาจต่างกันตามล็อตผลิต — ไม่แน่ใจปุ่มใดทำหน้าที่ใด ให้สอบถามฝ่ายบริการก่อนใช้งาน
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
ความปลอดภัยก่อนใช้งานคำแนะนำทั่วไป
SAFETY · อ่านให้ครบก่อนใช้งานครั้งแรก
1ไม่เกินพิกัด250 หรือ 400 กก. ตามรุ่น
2ไม่มีคนบนงาและไม่อยู่ใต้งาที่ยกค้าง
3งาต่ำขณะเคลื่อนที่ยกสูงเมื่อเครื่องหยุดนิ่ง
4พื้นเรียบ แข็งไม่ลาดชัน ไม่เปียก
ห้ามเด็ดขาด
- ห้ามบรรทุกเกินพิกัดของรุ่น (250 หรือ 400 กก. — ดูตารางด้านล่าง)
- ห้ามคนยืน นั่ง หรือขึ้นไปบนงาส้อม · ห้ามใช้ยกคน
- ห้ามเดินลอด ยืน หรือยื่นมือ/เท้าเข้าใต้งาที่ยกค้าง
- ห้ามเคลื่อนที่ขณะยกของไว้สูง — ลดงาลงต่ำก่อนเคลื่อนที่ทุกครั้ง
- ห้ามใช้บนทางลาดชัน พื้นเอียง พื้นนิ่ม หรือพื้นขรุขระ ขณะยกของสูง
- ห้ามยื่นมือเข้าใกล้โซ่ยก เสา และชุดงาขณะเครื่องทำงาน
- ห้ามดัดแปลงเครื่อง ต่องาเอง หรือถอดอุปกรณ์ความปลอดภัยออก
- ห้ามใช้หรือจอดในที่มีน้ำขัง ตากฝน หรือใกล้วัตถุไวไฟ
ต้องทำทุกครั้ง
- อ่านคู่มือให้ครบ และฝึกใช้งานกับของเบาบนพื้นที่โล่งก่อน
- ตรวจเครื่องก่อนใช้งานทุกครั้ง (รายการตรวจ หน้า 5)
- วางของชิดเสายกและอยู่กึ่งกลางงา น้ำหนักกระจายสมดุล ไม่เอียงไปข้างใดข้างหนึ่ง
- ของชิ้นเล็กหรือซ้อนหลายชั้น ให้รัดหรือยึดไม่ให้ร่วงหล่น · ของต้องไม่บังสายตาผู้ใช้
- เคลื่อนที่และเลี้ยวช้า ๆ ระวังมุมอับ คนเดินผ่าน และสิ่งกีดขวาง
- สวมรองเท้าหุ้มส้นหรือรองเท้านิรภัย และถุงมือ
- เกิดเหตุผิดปกติ (เครื่องไม่หยุด เสียงดัง กลิ่นไหม้ ควัน) กดปุ่มหยุดฉุกเฉินทันที
ผู้ใช้งาน
- ผู้ใช้ต้องอ่านคู่มือและเข้าใจปุ่มควบคุมทุกปุ่ม
- ไม่ให้เด็กหรือผู้ไม่เกี่ยวข้องใช้งานหรือเล่นเครื่อง
พิกัดน้ำหนักตามรุ่น น้ำหนักรวมของสิ่งของบนงา — ห้ามเกิน
| ไม่เกิน250 กก. | 32319 ETL-S100-250 · 32320 ETL-S120-250 · 32321 ETL-S150-250 · 32325 ETL-F100-250 · 32326 ETL-F120-250 · 32327 ETL-F150-250 |
|---|---|
| ไม่เกิน400 กก. | 32322 ETL-S100-400 · 32323 ETL-S130-400 · 32324 ETL-S160-400 · 32328 ETL-F100-400 · 32329 ETL-F130-400 · 32330 ETL-F160-400 |
พื้นที่ใช้งาน
- ใช้บนพื้นเรียบ แข็ง รับน้ำหนักได้ ในที่แห้งและมีแสงสว่างพอ
- ทางเดินโล่ง ไม่มีสายไฟ เศษวัสดุ หรือหลุมบ่อ
- ระวังเพดาน คาน ประตู และของแขวนขณะยกงาสูง
- ผ่านธรณีประตูหรือพื้นต่างระดับ ให้ลดงาลงต่ำและไปช้า ๆ
ยกของขึ้นท้ายกระบะ / ชั้นวาง
- รถกระบะต้องดับเครื่องและดึงเบรกมือ · ชั้นวางต้องมั่นคง รับน้ำหนักได้
- หยุดเครื่องให้นิ่งก่อน แล้วจึงยกงาให้สูงกว่าพื้นวางเล็กน้อย
- เลื่อนของออกจากงาไปบนพื้นวางให้มั่นคง ก่อนถอยเครื่องออก
- ห้ามปีนขึ้นงาเพื่อจัดของ
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
วิธีใช้งานทีละขั้นคำแนะนำทั่วไป
OPERATION
1ตรวจก่อนใช้แบต โซ่ น้ำมัน ล้อ น็อต ปุ่มหยุดฉุกเฉิน
2เปิดระบบปลดปุ่มหยุดฉุกเฉิน ดูสถานะแบต
3ยก · เคลื่อนย้ายสอดงา ยกพ้นพื้น เคลื่อนที่โดยงาอยู่ต่ำ
4วางของ · ปิดวางของ ลดงาลงสุด กดปุ่มหยุดฉุกเฉิน
ตรวจก่อนใช้งานทุกครั้ง
- แบตเตอรี่เพียงพอ (ดูหน้าจอบนกล่องแบต)
- ปุ่มหยุดฉุกเฉินกดแล้วตัดไฟได้จริง
- โซ่ยกไม่หย่อน ไม่บิด ไม่มีข้อแตก
- ไม่มีน้ำมันรั่วที่กระบอกไฮดรอลิกหรือใต้เครื่อง
- ล้อยางตันและล้อหมุนรอบตัวหมุนคล่อง ไม่มีเศษพัน
- น็อต สลัก ชุดงา และมือจับ ไม่หลวม ไม่คลอน
- สายไฟและขั้วต่อไม่ฉีกขาด ไม่หลวม
- ทดลองยก-ลงงาเปล่า ไม่มีเสียงหรืออาการผิดปกติ
- เปิดระบบ — ปลดปุ่มหยุดฉุกเฉิน (ปุ่มแดงบนกล่องแบต) โดยหมุนหัวปุ่มตามลูกศรให้ปุ่มเด้งขึ้น · ตรวจว่าหน้าจอแสดงสถานะแบตเตอรี่
- ลดงาลงต่ำสุด แล้วสอดงาเข้าใต้สิ่งของให้ลึกสุด จนของชิดเสายกและอยู่กึ่งกลางงา (รุ่น S เข็นเข้า · รุ่น F เดินเข้าด้วยความเร็วต่ำ)

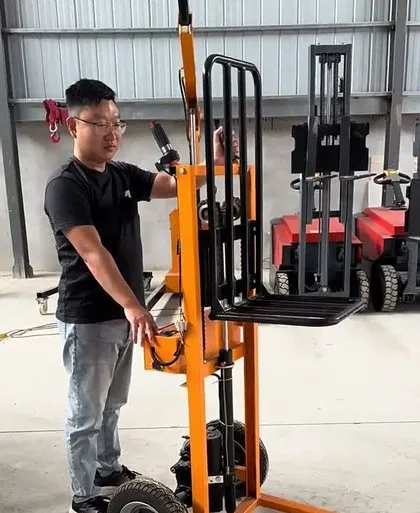

- ยกขึ้นเล็กน้อยด้วยสวิตช์ยกงา ให้ของพ้นพื้น — ตรวจว่าของสมดุล ไม่เอียง ไม่ยื่นเกินงามากเกินไป

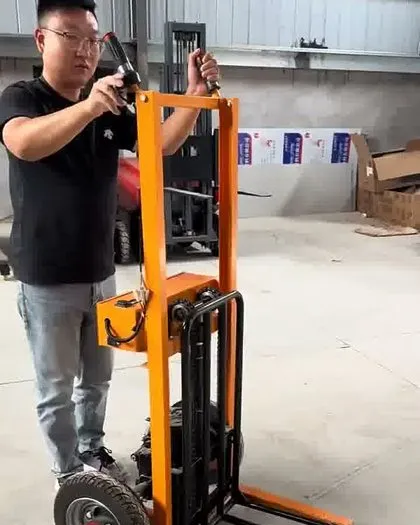

- เคลื่อนที่โดยงาอยู่ต่ำ จับมือจับทั้งสองข้าง ไปช้า ๆ สม่ำเสมอ (วิธีเคลื่อนที่ของแต่ละระบบดูกรอบด้านล่าง)
- ถึงจุดวาง หยุดเครื่องให้นิ่งก่อน แล้วจึงยกงาขึ้นถึงระดับชั้นวาง/ท้ายกระบะ — ยกช้า ๆ ห้ามเคลื่อนที่ขณะงาอยู่สูง
- วางของ — เลื่อนของออกจากงาไปบนพื้นวางให้มั่นคง หรือกดปุ่มลดงาลงช้า ๆ จนของวางบนพื้นสนิท
- ถอยงาออกจากใต้ของ แล้วลดงาลงต่ำสุด
- เลิกใช้งาน — จอดบนพื้นเรียบ งาลงต่ำสุด กดปุ่มหยุดฉุกเฉินเพื่อตัดไฟ · แบตเหลือน้อยให้ชาร์จ (หน้า 6)
Sรุ่นกึ่งไฟฟ้า · 32319–32324
- ยก-ลงงาด้วยไฟฟ้า · เคลื่อนที่ด้วยแรงคน
- จับมือจับทั้งสองข้าง เข็นไปข้างหน้าหรือดึงถอยหลังช้า ๆ ไม่กระชาก
- ทางลาดหรือพื้นต่างระดับ ห้ามเข็นของหนักผ่านคนเดียว
Fรุ่นไฟฟ้าเต็มระบบ · 32325–32330
- เลือกทิศทาง เดินหน้า / ถอยหลัง และความเร็ว สูง / กลาง / ต่ำ ที่สวิตช์บนมือจับ
- เริ่มที่ความเร็วต่ำเสมอ โดยเฉพาะตอนมีของ ทางแคบ หรือใกล้คน · ความเร็วสูงใช้เฉพาะทางโล่ง พื้นเรียบ
- เปลี่ยนทิศทางเมื่อเครื่องหยุดนิ่งแล้วเท่านั้น · เดินตามเครื่องไปพร้อมกัน ห้ามปล่อยมือจับ
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5

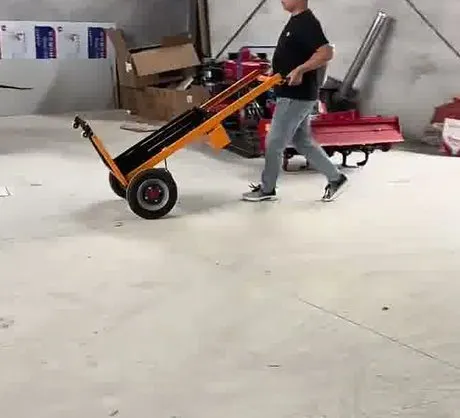

เคลื่อนย้ายเครื่องเปล่าแบบรถเข็น 2 ล้อคำแนะนำทั่วไป
MOVING AN EMPTY UNIT
ตัวเครื่องเอียงไปด้านหลังแล้วลากบนล้อยางตันคู่หลังได้แบบรถเข็น 2 ล้อ — สะดวกเมื่อย้ายเครื่องเปล่าระยะไกลหรือพื้นที่ล้อหมุนรอบตัวไปได้ไม่สะดวก
- ลดงาลงต่ำสุด และเอาของออกจากงาให้หมด
- กดปุ่มหยุดฉุกเฉินเพื่อตัดไฟ
- ยืนด้านมือจับ จับมือจับทั้งสองข้าง ค่อย ๆ เอียงตัวเครื่องไปด้านหลังจนล้อหน้าพ้นพื้น (ตามภาพ)
- ลากไปบนล้อใหญ่ช้า ๆ ระวังเครื่องกระเด้งเมื่อผ่านพื้นต่างระดับ
- ถึงที่หมายแล้ว ค่อย ๆ ตั้งเครื่องกลับลง ห้ามปล่อยให้ล้มกระแทก
ห้าม เอียงลากขณะมีของบนงา · ห้ามลากขึ้น-ลงบันได · ยกเครื่องขึ้นรถให้ใช้ทางลาดหรือผู้ช่วยหลายคน
6
แบตเตอรี่ลิเธียมและการชาร์จคำแนะนำทั่วไป
LITHIUM BATTERY · CHARGING
| แบตเตอรี่ | ลิเธียม 48V — 24Ah รุ่นกึ่งไฟฟ้า (32319–32324) · 36Ah รุ่นไฟฟ้าเต็มระบบ (32325–32330) |
|---|---|
| ระยะใช้งาน | ใช้งานต่อเนื่องประมาณ 4–6 ชม. ต่อการชาร์จ 1 ครั้ง — ลดลงเมื่อยกของหนักบ่อย เดินด้วยความเร็วสูง หรือแบตเตอรี่เก่า |
ขั้นตอนชาร์จ
- จอดเครื่องในที่แห้ง อากาศถ่ายเท ห่างวัตถุไวไฟ ลดงาลงสุด แล้วกดปุ่มหยุดฉุกเฉิน
- ใช้ที่ชาร์จที่ให้มากับเครื่อง (หรือรุ่นที่ฝ่ายบริการแนะนำ) เท่านั้น
- ต่อสายชาร์จเข้ากับเครื่องให้แน่น แล้วจึงเสียบปลั๊กที่ชาร์จเข้าเต้ารับ
- ชาร์จจนไฟแสดงสถานะของที่ชาร์จบอกว่าเต็ม แล้วถอดปลั๊กจากเต้ารับก่อน จึงถอดสายจากเครื่อง
- ไม่ใช้งานเครื่องระหว่างชาร์จ
ข้อควรระวัง
- ห้ามใช้ที่ชาร์จแบตตะกั่ว-กรด หรือที่ชาร์จแรงดันไม่ตรงกับแบต 48V
- ห้ามชาร์จในที่เปียก ตากแดด ร้อนจัด หรือใกล้เปลวไฟ
- แบต/ที่ชาร์จร้อนผิดปกติ บวม มีกลิ่น หรือควัน — ถอดปลั๊กหยุดชาร์จทันที แล้วติดต่อฝ่ายบริการ
- ห้ามแกะ เจาะ ดัดแปลง หรือลัดวงจรขั้วแบตเตอรี่
ถนอมแบตเตอรี่
- อย่าปล่อยแบตหมดเกลี้ยงทิ้งไว้นาน — แบตเหลือน้อยให้ชาร์จ
- ไม่ใช้งานนาน: ชาร์จแบตไว้ก่อนเก็บ และชาร์จเป็นระยะระหว่างเก็บ
- เก็บเครื่องในที่ร่ม แห้ง ไม่ร้อนจัด
- ใช้งานได้สั้นลงมากผิดปกติ ให้ติดต่อฝ่ายบริการตรวจแบต
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
การดูแลรักษา · การเก็บรักษาคำแนะนำทั่วไป
MAINTENANCE · STORAGE
ก่อนตรวจหรือดูแลเครื่องทุกครั้ง ลดงาลงต่ำสุด กดปุ่มหยุดฉุกเฉินเพื่อตัดไฟ และห้ามมุดหรือยื่นมือเข้าใต้งาที่ยกค้าง ·
งานปรับตั้งโซ่ เติม/เปลี่ยนน้ำมันไฮดรอลิก ซ่อมระบบไฟฟ้าและแบตเตอรี่ ให้ติดต่อฝ่ายบริการ
| จุดตรวจ | สิ่งที่ต้องทำ | เมื่อไร |
|---|---|---|
| ภาพรวมเครื่อง | เดินตรวจรอบเครื่อง หารอยแตก รอยบุบ ชิ้นส่วนหลวมหรือหาย | ทุกวันก่อนใช้ |
| ปุ่มหยุดฉุกเฉิน · สวิตช์ | กดปุ่มหยุดฉุกเฉินแล้วตัดไฟได้จริง · สวิตช์ทุกตัวทำงาน ไม่ค้าง | ทุกวันก่อนใช้ |
| โซ่ยกแบบแผ่น | โซ่ไม่หย่อน ไม่บิด ข้อโซ่ไม่แตกหรือยึดติด ความตึงสองข้างใกล้เคียงกัน · หล่อลื่นด้วยน้ำมันหล่อลื่นโซ่ เช็ดส่วนเกินออก | ตรวจทุกวัน · หล่อลื่นทุกเดือน หรือเมื่อโซ่แห้ง |
| กระบอกไฮดรอลิก | ไม่มีคราบน้ำมันรั่วที่กระบอก ข้อต่อ และพื้นใต้เครื่อง · งาไม่ลดลงเองขณะยกค้าง | ทุกวัน |
| เสายก · ชุดงา | ทำความสะอาดฝุ่นและเศษวัสดุตามแนวเสาที่ชุดงาเลื่อน · ชุดงาเลื่อนขึ้น-ลงลื่น ไม่สะดุด | ทุกสัปดาห์ |
| ล้อยางตัน · ล้อหมุนรอบตัว | ตรวจรอยสึก รอยแตก เอาเศษเชือก/พลาสติกที่พันแกนล้อออก · หล่อลื่นแกนและจุดหมุนของล้อหมุนรอบตัว | ทุกสัปดาห์ |
| แบตเตอรี่ · สายไฟ | ขั้วต่อแน่น ไม่มีคราบ · สายไฟไม่ถลอก ไม่ถูกหนีบ · กล่องแบตไม่บุบ | ทุกสัปดาห์ |
| น็อต · สลัก | ขันน็อตที่หลวมให้แน่น โดยเฉพาะชุดงา ล้อ และมือจับ | ทุกเดือน |
| ทำความสะอาด | เช็ดด้วยผ้าหมาด · ห้ามฉีดน้ำแรงดันสูงหรือราดน้ำที่กล่องแบต มอเตอร์ และสวิตช์ | หลังใช้งาน |
การเก็บรักษา
- จอดบนพื้นเรียบ ในที่ร่ม แห้ง งาลงต่ำสุด
- กดปุ่มหยุดฉุกเฉินเพื่อตัดไฟ · คลุมกันฝุ่น
- ไม่วางของค้างไว้บนงา · ไม่ให้เด็กเล่นเครื่อง
- เก็บนาน ให้ดูแลแบตเตอรี่ตามหน้า 6
เมื่อพบสิ่งผิดปกติ
- น้ำมันรั่ว โซ่เสียหาย งาลดลงเอง เสียงดังผิดปกติ หรือสายไฟชำรุด — หยุดใช้งานทันที
- ติดป้ายห้ามใช้ที่เครื่อง แล้วติดต่อฝ่ายบริการ (หน้า 8)
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
8
ปัญหาเบื้องต้นและวิธีแก้คำแนะนำทั่วไป
TROUBLESHOOTING
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ |
|---|---|---|
| เปิดเครื่องแล้วไม่ทำงานเลย / หน้าจอไม่ติด |
|
|
| งาไม่ยกขึ้น / ยกช้า / ยกไม่สุด |
|
|
| งาไม่ลง / ลงสะดุด |
|
|
| งาลดลงเองขณะยกค้าง |
|
|
| ชุดงาเอียง / มีเสียงดังที่เสา |
|
|
| (รุ่น F) สั่งเดินแล้วไม่เคลื่อนที่ |
|
|
| (รุ่น F) เดินช้า แรงไม่พอ |
|
|
| เข็น/เลี้ยวฝืด ล้อมีเสียง |
|
|
| ใช้งานได้สั้นลงกว่าปกติมาก |
|
|
| ชาร์จไม่เข้า / ที่ชาร์จไม่แสดงไฟ |
|
|
| มีกลิ่นไหม้ ควัน มอเตอร์/แบตร้อนผิดปกติ |
|
|
แก้ไขเบื้องต้นแล้วยังไม่หาย หรือพบอาการที่ไม่มีในตาราง ให้หยุดใช้งานและติดต่อฝ่ายบริการ — ห้ามถอดแยกระบบไฮดรอลิก ระบบไฟฟ้า หรือแบตเตอรี่เอง
☎
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — แจ้งรหัสสินค้า/รุ่น (เช่น 32325 ETL-F100-250) และอาการที่พบ แนบรูปหรือคลิปขณะใช้งานได้
LINE @PYCM · โทร 02-114-7416 กด 2
LINE @PYCM · โทร 02-114-7416 กด 2
ข้อมูลอ้างอิงจากเอกสารผู้ผลิต ขนาด/สเปกอาจปรับปรุงโดยไม่แจ้ง · ข้อมูลที่คู่มือนี้ไม่ได้ระบุ (น้ำหนักเครื่อง ขนาดลัง ความเร็ว เวลาชาร์จ) สอบถามฝ่ายขาย
— จบคู่มือ —
