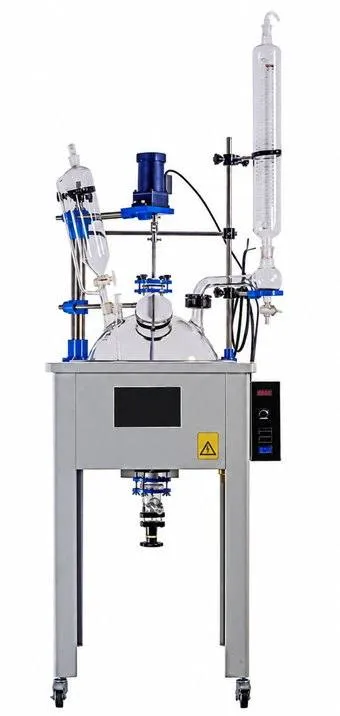

ถังปฏิกรณ์แก้วชั้นเดียวใช้ขวดแก้วทรงกลมนั่งจุ่มอยู่ในอ่างให้ความร้อน (น้ำหรือน้ำมัน) บนโครงตู้ล้อเลื่อน มีมอเตอร์กวนปรับรอบด้านบน และคอนเดนเซอร์คอยล์สำหรับไหลกลับ (Reflux) หรือกลั่น ใช้งานสังเคราะห์ กลั่น ระเหยเข้มข้น ในงานยา เคมีภัณฑ์ สารสกัด และห้องแล็บ
- 1อ่างให้ความร้อนในตัว ไม่ต้องหาแหล่งความร้อนเพิ่มอ่างน้ำ RT–99°C · อ่างน้ำมัน RT–200°C · ปลอกให้ความร้อนไฟฟ้า (อุปกรณ์เสริม) RT–350°C
- 2มอเตอร์กวนปรับรอบแบบอินเวอร์เตอร์0–600 รอบ/นาที · จอแสดงรอบและอุณหภูมิแบบตัวเลข (รุ่น 10–50 ลิตร)

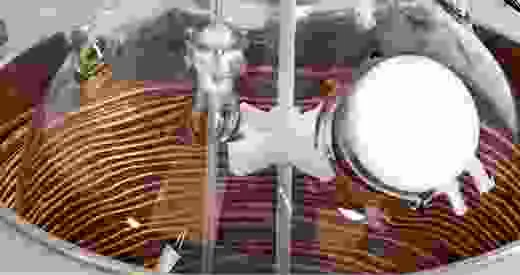

- 3ชุดแก้ว + ชิ้นส่วน PTFE ทนสารเคมีฝาปากกว้าง PTFE · ใบกวน PTFE · ซีล PTFE ช่องแกนกวน · วาล์วปล่อยแก้วแกน PTFE
- 4ไหลกลับ / กลั่น / สุญญากาศคอนเดนเซอร์คอยล์ตั้งตรง · หัวแยกไหลกลับต่อขวดรับได้ · ช่องต่อสุญญากาศ
1
เลือกขนาด · เปรียบเทียบ 6 รหัส
CHOOSE A SIZE
| รายการ | 34226F-10L | 34227F-20L | 34228F-30L | 34229F-50L | 25142F-100L | 34230F-200L |
|---|---|---|---|---|---|---|
| ความจุขวด | 10 ลิตร | 20 ลิตร | 30 ลิตร | 50 ลิตร | 100 ลิตร | 200 ลิตร |
| ฮีตเตอร์อ่าง | 3 kW | 3 kW | 3 kW | 6 kW | 9 kW | สอบถาม |
| ขนาดเครื่อง ก×ล×ส (มม.) | 640×560×1880 | 690×610×2080 | 750×670×2250 | 780×710×2250 | สอบถาม | สอบถาม |
| กรวยหยดความดันคงที่ | 1,000 มล. | 1,000 มล. | 2,000 มล. | 2,000 มล. | สอบถาม | สอบถาม |
| ปลอกวัดอุณหภูมิ (24#) | ยาว 200 มม. | ยาว 230 มม. | ยาว 300 มม. | ยาว 350 มม. | สอบถาม | สอบถาม |
| ปากปล่อยของสูงจากพื้น | 370 มม. | 480 มม. | 600 มม. | 600 มม. | สอบถาม | สอบถาม |
| รูปทรงขวด | ขวดทรงกลมนั่งในอ่าง มีวาล์วปล่อยใต้ถัง | เลือกทรงถังหรือทรงกลม | ||||
"สอบถาม" = ยังไม่มีข้อมูลของขนาดนั้น ทักไลน์ @PYCM · ขนาดและอุปกรณ์สั่งทำได้ตามงาน · ตรวจรายการอุปกรณ์ที่ได้รับกับใบส่งของทุกครั้ง
คู่มือนี้ใช้ร่วมกันทั้ง 6 รหัส — ภาพในคู่มือเป็นเครื่องรุ่น 10–50 ลิตร รุ่น 100 / 200 ลิตร รูปทรงและตำแหน่งอุปกรณ์อาจต่างไป ·
หัวข้อที่ติดป้าย คำแนะนำทั่วไป เป็นแนวทางสำหรับถังปฏิกรณ์แก้วทั่วไป ให้ยึดคู่มือ/ป้ายของเครื่องจริงเป็นหลัก · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
สารบัญ Contents
- 1เลือกขนาด · เปรียบเทียบ 6 รหัส1
- 2หลักการทำงาน · ข้อมูลจำเพาะ2
- 3ชื่อชิ้นส่วนของเครื่อง3
- 4การติดตั้งและประกอบชุดแก้ว4
- 5ขั้นตอนการใช้งาน · ใช้กับสุญญากาศ5
- 6ทำความสะอาด · บำรุงรักษา · ข้อควรระวัง6
- 7อาการผิดปกติเบื้องต้น · ติดต่อฝ่ายบริการ7
2
หลักการทำงาน
HOW IT WORKS
- ให้ความร้อนผ่านอ่าง — ขวดแก้วจุ่มอยู่ในอ่างน้ำ/น้ำมันประมาณครึ่งขวด ฮีตเตอร์ในอ่างทำให้ของเหลวในอ่างร้อน แล้วถ่ายความร้อนผ่านผนังขวดเข้าสู่สารในขวดอย่างสม่ำเสมอ ตัวควบคุมรักษาอุณหภูมิตามที่ตั้ง
- กวนผสม — มอเตอร์ด้านบนหมุนแกนกวนผ่านช่องซีล PTFE ลงไปที่ใบกวน ปรับรอบได้ 0–600 รอบ/นาที ช่วยให้สารผสมกันและรับความร้อนทั่วถึง
- ไหลกลับ (Reflux) — ไอที่ระเหยขึ้นไปจะควบแน่นในคอนเดนเซอร์คอยล์ (ต่อน้ำหล่อเย็นหรือ Chiller) แล้วไหลกลับลงขวด ทำปฏิกิริยาได้นานโดยตัวทำละลายไม่หาย
- กลั่น / ระเหยเข้มข้น — ปรับหัวแยกไหลกลับให้ของเหลวที่ควบแน่นไหลไปขวดรับแทน · ต่อปั๊มสุญญากาศเพื่อลดจุดเดือด ระเหยได้เร็วขึ้นที่อุณหภูมิต่ำลง
- ปล่อยของ — เมื่อเสร็จ ปล่อยสารออกทางวาล์วแก้วใต้ถัง (แกน PTFE) ลงภาชนะรับ
ข้อมูลจำเพาะ สเปกร่วมรุ่น 10 / 20 / 30 / 50 ลิตร
| ปากขวด | 5+1 ช่อง |
|---|---|
| รอบกวน / มอเตอร์กวน | 0–600 รอบ/นาที ปรับรอบแบบอินเวอร์เตอร์ / 120W |
| ช่วงอุณหภูมิ / ความแม่นยำ | RT–200°C ±0.2°C (อ่างน้ำ RT–99°C · อ่างน้ำมัน RT–200°C) |
| ไฟฟ้า | 220V / 50Hz |
| ช่องเติมของแข็ง / วาล์วเติม | เส้นผ่านศูนย์กลาง 125 มม. / 34# |
| ชุดกลั่น / ไหลกลับ | 500 มล. |
| คอนเดนเซอร์ | คอยล์คู่ แบบตั้งตรง (ทำแนวนอนได้) |
| รุ่น 100 / 200 ลิตร | 100 ลิตร ฮีตเตอร์อ่าง 9 kW · สเปกอื่นสอบถาม LINE @PYCM |
มาตรฐาน (มากับเครื่อง)

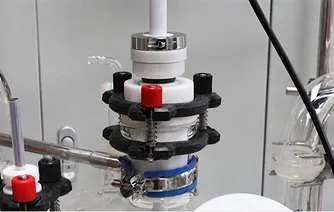

- ซีล PTFE ช่องแกนกวน
- ปรับรอบแบบอินเวอร์เตอร์
- จอแสดงรอบ · จอแสดงอุณหภูมิ แบบตัวเลข
- วาล์วถ่ายน้ำ/น้ำมันจากอ่าง
ตัวเลือกเสริม (สั่งเพิ่ม)
- ซีลกล (Mechanical seal) · ชุดรับของเหลว 5–50 ลิตร
- มอเตอร์กันระเบิด · กล่องควบคุมกันระเบิด
- คอยล์ทำความเย็นในอ่าง · ปลอกให้ความร้อนไฟฟ้า
- ถังทรงกระบอก + ฝา · ถังทรงกลม + ฝา
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3

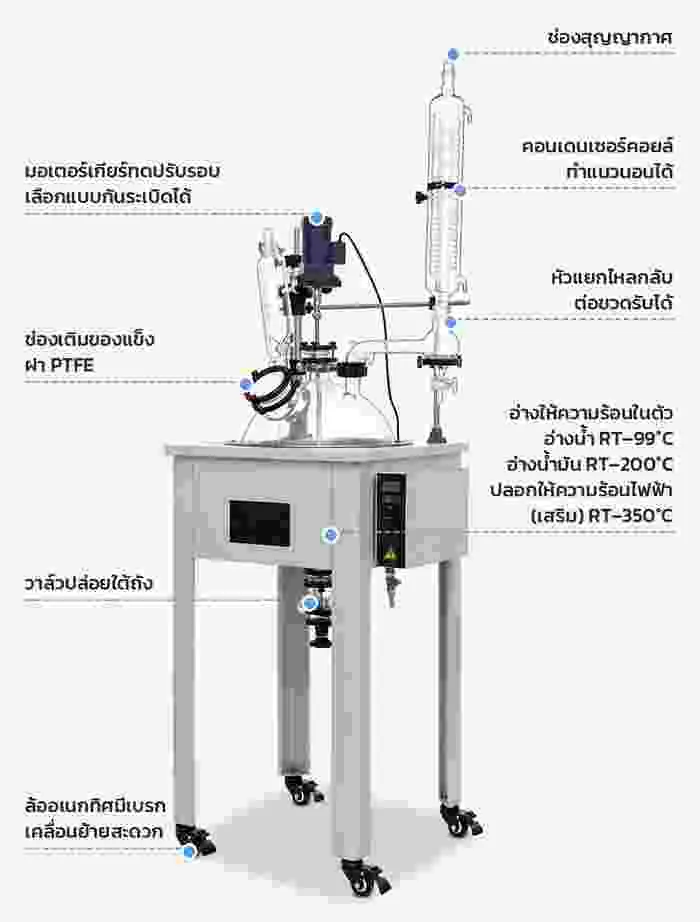

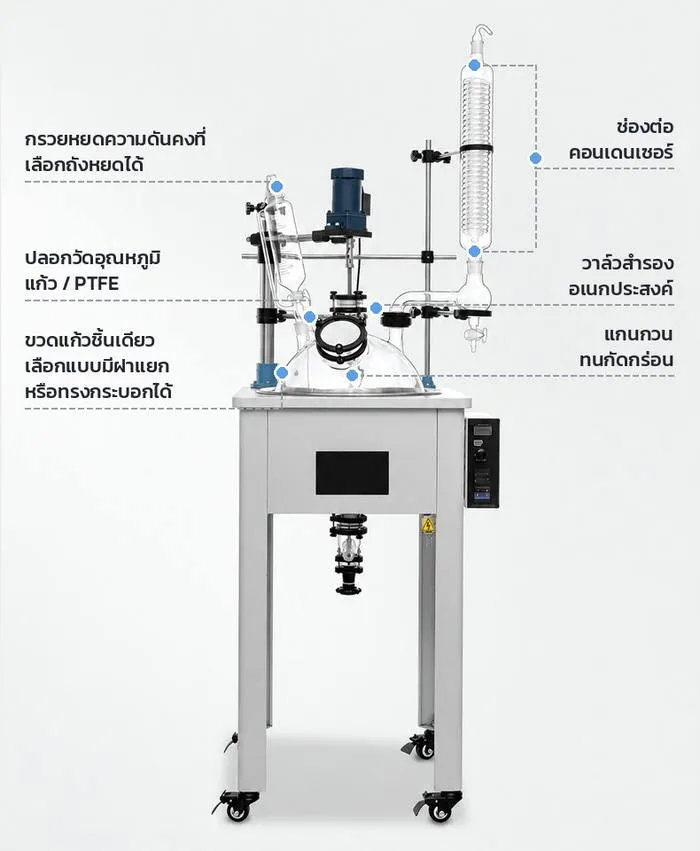

ชื่อชิ้นส่วนของเครื่อง
PARTS
| ชิ้นส่วน | หน้าที่ / หมายเหตุ |
|---|---|

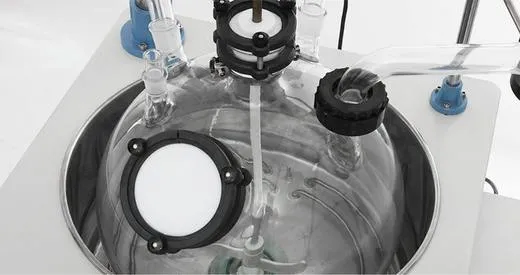

| ขวดแก้วทรงกลม (ขวดปฏิกรณ์) | ขวดชิ้นเดียว นั่งจุ่มในอ่างครึ่งหนึ่ง มองเห็นปฏิกิริยาจากด้านบน · เลือกแบบมีฝาแยก/ทรงกระบอกได้ |

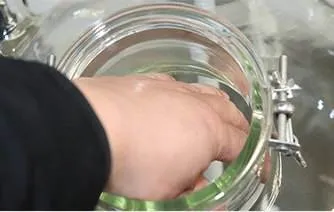

| ช่องปากกว้าง ฝา PTFE | ช่องเติมของแข็ง (หน้าแปลน 120 หรือ 125) มือสอดได้ เติมสารและล้างง่าย ฝา PTFE ยึดด้วยแหวนแคลมป์ |
| มอเตอร์กวน + แกนกวน + ใบกวน | มอเตอร์เกียร์ทดปรับรอบ (เลือกแบบกันระเบิดได้) · แกนกวนทนกัดกร่อน · ใบกวน PTFE มีหลายแบบ · ช่องแกนกวนซีล PTFE |
| คอนเดนเซอร์คอยล์ + หัวแยกไหลกลับ | ควบแน่นไอ (ต่อน้ำหล่อเย็น/Chiller) · หัวแยกเลือกให้ไหลกลับลงขวดหรือไปขวดรับ · ปลายบนเป็นช่องต่อสุญญากาศ |
| กรวยหยดความดันคงที่ | หยดสารเข้าขวดอย่างต่อเนื่องได้แม้ระบบอยู่ภายใต้สุญญากาศ · เลือกถังหยดได้ |
| ปลอกวัดอุณหภูมิ · วาล์วสำรอง | ปลอกแก้ว/PTFE สำหรับเสียบหัววัดอุณหภูมิในสาร · วาล์วสำรองอเนกประสงค์ ใช้เติมสาร เก็บตัวอย่าง หรือต่ออุปกรณ์เพิ่มตามงาน |

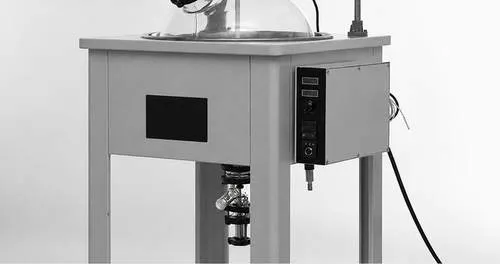

| อ่างให้ความร้อน + กล่องควบคุม | อ่างสแตนเลสใส่น้ำหรือน้ำมัน · กล่องควบคุมด้านข้างแสดงอุณหภูมิและรอบกวน · วาล์วถ่ายใต้อ่าง |
| วาล์วปล่อยใต้ถัง · ล้อ | วาล์วปล่อยของแก้ว แกน PTFE ไม่มีมุมอับ ไม่ค้าง ไม่รั่ว · ล้ออเนกทิศมีเบรก |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
การติดตั้งและประกอบชุดแก้วคำแนะนำทั่วไป
INSTALLATION
- ตรวจรับของ — แกะกล่องบนพื้นเรียบ ตรวจชิ้นแก้วทุกชิ้นว่าไม่มีรอยร้าว/บิ่น ตรวจรายการกับใบส่งของ (ชิ้นแก้วแตกง่าย ยกด้วยสองมือ)
- ตั้งเครื่อง — วางบนพื้นเรียบแข็งแรง ในที่อากาศถ่ายเท ห่างแหล่งประกายไฟ เหลือที่ว่างรอบเครื่องสำหรับเปิดวาล์วล่างและเดินสาย แล้วล็อกเบรกล้อทุกล้อ
- ไฟฟ้า — ใช้ไฟ 220V / 50Hz ต่อสายดินทุกครั้ง ใช้เต้ารับ/เบรกเกอร์ที่รองรับกำลังฮีตเตอร์ของรุ่นนั้น (ดูตารางหน้า 1) · กันน้ำและสารเคมีไม่ให้หกใส่กล่องควบคุม
- ประกอบขวดและฝา — วางขวดแก้วลงในอ่างให้ตรงตำแหน่ง ประกอบฝา/แหวนแคลมป์ ขันพอแน่น อย่าขันเกิน · ประกอบแกนกวนผ่านช่องซีล PTFE ให้ตรงศูนย์ หมุนด้วยมือดูว่าไม่ติดขัดก่อนต่อเข้ามอเตอร์
- ประกอบชุดแก้ว — ใส่คอนเดนเซอร์ หัวแยกไหลกลับ กรวยหยด ปลอกวัดอุณหภูมิ ยึดด้วยแคลมป์บนเสาโครงทุกจุด ไม่ให้ชิ้นแก้วรับน้ำหนักกันเอง · ข้อต่อแก้วทาจาระบีสำหรับข้อต่อแก้วบาง ๆ ถ้าสารที่ใช้อนุญาต
- เติมอ่าง — เติมน้ำ (งานไม่เกิน 99°C) หรือน้ำมันทนความร้อน (งานเกิน 100°C) ลงอ่างก่อนเปิดฮีตเตอร์ทุกครั้ง ระดับให้ท่วมส่วนล่างของขวด ไม่ล้นเมื่อขยายตัวตอนร้อน · ปิดวาล์วถ่ายใต้อ่างก่อนเติม

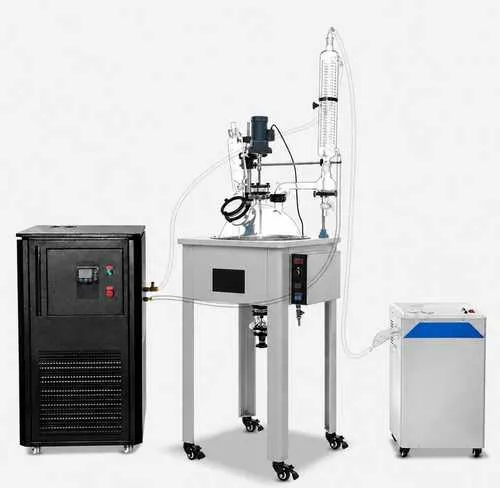

- น้ำหล่อเย็น — ต่อสายน้ำหล่อเย็นหรือเครื่องทำความเย็นหมุนเวียน (Chiller) เข้าคอนเดนเซอร์ (เข้าทางล่าง ออกทางบน) ให้เย็นก่อนเริ่มให้ความร้อน
- สุญญากาศ (ถ้าจะกลั่นลดความดัน) — ต่อปั๊มสุญญากาศเข้าช่องสุญญากาศบนคอนเดนเซอร์/ขวดรับด้วยสายทนสุญญากาศ ควรมีกับดักไอ (trap) กันไอเข้าปั๊ม

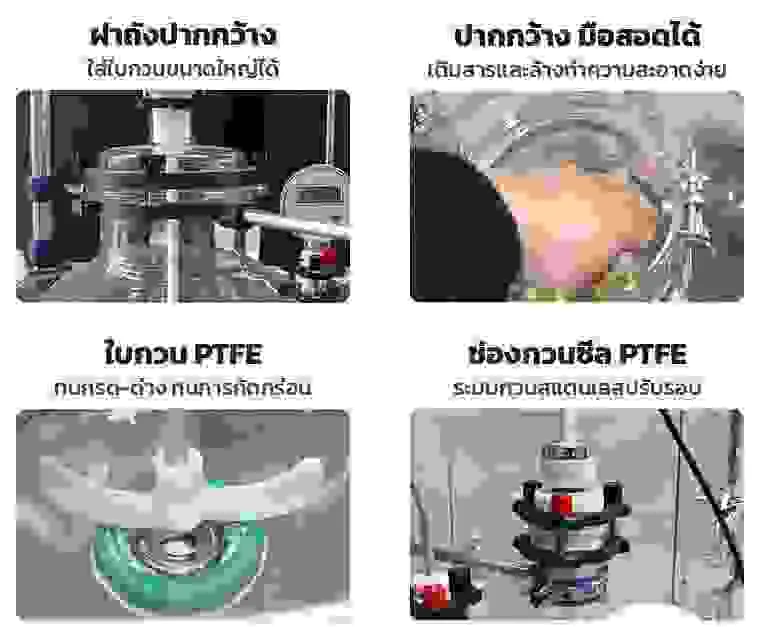

ฝาถังปากกว้าง · ช่องปากกว้าง · ใบกวน PTFE · ช่องกวนซีล PTFE — จุดที่ต้องประกอบ/ตรวจก่อนใช้งาน
ก่อนเปิดเครื่องครั้งแรก: ตรวจว่าอ่างมีน้ำ/น้ำมันแล้ว · วาล์วถ่ายใต้อ่างและวาล์วปล่อยใต้ถังปิดอยู่ · แคลมป์ทุกจุดแน่น · สายดินต่อแล้ว · ล็อกล้อแล้ว · ตำแหน่งปุ่มและเมนูให้ยึดป้าย/เมนูของเครื่องจริงเป็นหลัก
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
ขั้นตอนการใช้งานคำแนะนำทั่วไป
OPERATION
1เติมสารช่องปากกว้าง / กรวยหยด
2ตั้งอุณหภูมิอ่างน้ำ ≤99°C · น้ำมัน ≤200°C
3เริ่มกวนจากรอบต่ำ ค่อยเพิ่ม
4ไหลกลับ / กลั่นเปิดน้ำหล่อเย็นก่อน
5ปล่อยของวาล์วล่าง เมื่อเย็นลง
- เติมสาร — ของแข็งเติมทางช่องปากกว้าง (ฝา PTFE) ของเหลวเติมทางวาล์วเติม/ช่องสำรอง หรือหยดต่อเนื่องด้วยกรวยหยดความดันคงที่ · ปริมาณรวมไม่ควรเกินความจุขวด เผื่อที่ว่างสำหรับฟองและการเดือด · ปิดฝาและแคลมป์ให้เรียบร้อย
- ตั้งอุณหภูมิ — เปิดสวิตช์ ตั้งอุณหภูมิที่ตัวควบคุมบนกล่องควบคุม (ยึดเมนูของเครื่องจริงเป็นหลัก) · ใช้อ่างน้ำสำหรับงานไม่เกิน 99°C งานสูงกว่านั้นใช้น้ำมันทนความร้อน ห้ามมีน้ำปนในน้ำมัน · อุ่นขึ้นทีละขั้น ไม่ให้ขวดแก้วเปลี่ยนอุณหภูมิเร็ว
- กวน — เริ่มที่รอบต่ำแล้วค่อยเพิ่มจนได้การผสมที่ต้องการ (สูงสุด 600 รอบ/นาที) โดยเฉพาะของเหลวข้นหรือมีของแข็งมาก · ถ้ามีเสียงผิดปกติหรือแกนสั่น ให้ลดรอบ/หยุดตรวจ
- ไหลกลับ (Reflux) — เปิดน้ำหล่อเย็น/Chiller ให้เย็นก่อนสารเดือด ตั้งหัวแยกให้ของเหลวที่ควบแน่นไหลกลับลงขวด · ตรวจว่าไอควบแน่นหมดในคอนเดนเซอร์ ไม่ลอยออกปลายบน
- กลั่น / ระเหยเข้มข้น — ปรับหัวแยกให้ของเหลวไหลไปขวดรับ · ถ้าต่อสุญญากาศ ดูหัวข้อด้านล่าง · เก็บของเหลวกลั่นในภาชนะที่เหมาะกับสาร
- หยุดและปล่อยของ — ปิดฮีตเตอร์ ให้กวนต่อระหว่างเย็นลง จากนั้นหยุดกวน · ระบายความดัน/สุญญากาศให้เท่าบรรยากาศก่อน แล้วค่อยเปิดวาล์วปล่อยใต้ถังลงภาชนะรับที่วางมั่นคง · ห้ามเปิดวาล์วขณะของในถังยังร้อนจัดหรือมีแรงดัน
การใช้งานกับสุญญากาศ คำแนะนำทั่วไป
- ตรวจรอยร้าว/รอยบิ่นของขวดและชิ้นแก้วทุกชิ้นก่อนดูดสุญญากาศทุกครั้ง แก้วที่มีรอยร้าวอาจแตกเข้าด้านในเมื่ออยู่ภายใต้สุญญากาศ
- เปิดน้ำหล่อเย็น/Chiller ก่อน แล้วค่อย ๆ ลดความดันทีละน้อย สังเกตการเดือด/ฟอง ถ้าเดือดพล่านให้เพิ่มความดันกลับเล็กน้อยหรือลดอุณหภูมิ
- ระดับสุญญากาศและอุณหภูมิที่เหมาะขึ้นกับตัวทำละลายที่ใช้ — ปรับจากต่ำไปสูงตามผลจริงของงาน
- ปิดงาน: ปิดฮีตเตอร์ รอให้เย็นลง แล้วปล่อยอากาศเข้าระบบช้า ๆให้เท่าบรรยากาศก่อนปิดปั๊มและก่อนเปิดฝา/วาล์ว
- ตัวทำละลายไวไฟ: รุ่นมาตรฐานไม่ใช่แบบกันระเบิด ต้องสั่งมอเตอร์/กล่องควบคุมกันระเบิด และทำในที่อากาศถ่ายเท
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
ทำความสะอาด และบำรุงรักษาคำแนะนำทั่วไป
CLEANING & CARE
| เมื่อไร | สิ่งที่ต้องทำ |
|---|---|
| หลังใช้งานทุกครั้ง |
|
| เป็นประจำ |
|
| เป็นระยะ |
|
| เก็บเครื่องนาน |
|
7
ข้อควรระวัง
SAFETY
ห้ามและต้องระวัง
- ขวดเป็นแก้ว: ห้ามให้ความร้อน/ความเย็นเปลี่ยนเร็ว (ห้ามเทของเย็นจัดลงขวดที่ร้อน หรือกลับกัน) ห้ามกระแทก
- ตรวจรอยร้าว/รอยบิ่นก่อนใช้ทุกครั้ง โดยเฉพาะก่อนดูดสุญญากาศ
- ห้ามเปิดฮีตเตอร์ขณะอ่างไม่มีน้ำ/น้ำมัน
- อ่างน้ำใช้ได้ไม่เกิน 99°C งานเกิน 100°C ต้องใช้น้ำมันทนความร้อน และห้ามมีน้ำปนในน้ำมัน (เดือดกระเด็น)
- รุ่นมาตรฐานไม่ใช่แบบกันระเบิด งานตัวทำละลายไวไฟต้องสั่งมอเตอร์/กล่องควบคุมกันระเบิด ทำในที่อากาศถ่ายเท ห่างประกายไฟ
- ใช้ไฟ 220V ต่อสายดินทุกครั้ง · ระวังน้ำ/สารเคมีหกใส่กล่องควบคุม
- ขันแคลมป์/ข้อต่อแก้วพอแน่น อย่าขันเกิน
- ห้ามเปิดวาล์วปล่อยของขณะของในถังยังร้อนจัดหรือมีแรงดัน
- เริ่มกวนจากรอบต่ำแล้วค่อยเพิ่ม โดยเฉพาะของเหลวข้น
- สวมแว่นตา ถุงมือ และเสื้อกาวน์เวลาใช้งาน · ระวังผิวอ่างและน้ำมันร้อน
- ล็อกล้อเบรกทุกครั้งก่อนใช้งาน · ห้ามเข็นเครื่องขณะมีของร้อนในถัง
- ใช้ Chiller/น้ำหล่อเย็นต่อคอนเดนเซอร์ให้เย็นก่อนเริ่มกลั่น
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
8
อาการผิดปกติเบื้องต้นคำแนะนำทั่วไป
TROUBLESHOOTING
| อาการ | สาเหตุที่พบบ่อย | วิธีแก้ |
|---|---|---|
| ไม่ร้อน / อุณหภูมิไม่ขึ้น | ไฟไม่เข้า · ไม่ได้เปิดฮีตเตอร์หรือตั้งค่าต่ำกว่าอุณหภูมิปัจจุบัน · อ่างน้ำตั้งเกิน 99°C (น้ำเดือดก่อน) · สารในขวดมากหรือเย็นจัด | ตรวจไฟ 220V/สายดิน/สวิตช์ · ตรวจค่าที่ตั้ง · งานเกิน 99°C ใช้น้ำมัน · รอเวลาอุ่นนานขึ้น · ถ้ายังไม่ร้อน หยุดใช้และติดต่อฝ่ายบริการ |
| อุณหภูมิแกว่ง / ขึ้นเกิน | หัววัดไม่จมของเหลว · ระดับน้ำ/น้ำมันในอ่างต่ำ | ตรวจตำแหน่งหัววัดและระดับในอ่าง · เติมให้ได้ระดับ · ถ้ายังผิดปกติ ติดต่อฝ่ายบริการ |
| ใบกวนไม่หมุน / เสียงดัง / สั่น | ตั้งรอบไว้ที่ศูนย์ · ของเหลวข้นเกิน · แกนกวนไม่ตรงศูนย์หรือข้อต่อหลวม · ใบกวนชนผนังขวด | เพิ่มรอบจากต่ำ · ลดรอบกับของข้น · หยุดเครื่อง จัดแกนให้ตรงศูนย์ ขันข้อต่อ · ตรวจใบกวนไม่ชนขวด |
| รั่วที่ข้อต่อ / ซีล | แคลมป์หลวม · ซีล PTFE สึก · ข้อต่อแก้วสกปรก · ชิ้นแก้วบิ่น | ทำความสะอาดข้อต่อ ขันแคลมป์ให้พอแน่น · เปลี่ยนซีลที่สึก · ชิ้นแก้วบิ่น/ร้าว หยุดใช้และเปลี่ยน |
| สุญญากาศไม่ถึง | ข้อต่อ/ซีล/วาล์วรั่ว · สายสุญญากาศแตก · ฝาไม่สนิท · ปั๊มสุญญากาศมีปัญหา | ไล่ตรวจรอยรั่วทีละจุด (ปิดวาล์วแยกส่วน) · เปลี่ยนสาย · ตรวจปั๊มตามคู่มือปั๊ม |
| คอนเดนเซอร์เก็บไอไม่หมด | น้ำหล่อเย็นไม่พอหรือไม่เย็นพอ · ให้ความร้อนแรงเกิน · ต่อสายน้ำสลับทาง | เพิ่มการไหล/ลดอุณหภูมิน้ำหล่อเย็น (ใช้ Chiller) · ลดอุณหภูมิอ่าง · ต่อน้ำเข้าทางล่าง ออกทางบน |
บันทึกข้อมูลเครื่อง กรอกเก็บไว้ ใช้ตอนตั้งค่าครั้งต่อไปและตอนแจ้งอาการ
| รหัสสินค้า / รุ่น / ความจุ | |
| หมายเลขเครื่อง (จากป้ายเครื่อง) / วันที่รับเครื่อง | |
| สาร/ตัวทำละลาย · อุณหภูมิอ่าง · รอบกวน | |
| ของในอ่าง (น้ำ/น้ำมัน) · วันที่เปลี่ยนล่าสุด |
☎
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — แจ้งรหัสสินค้า (34226 / 34227 / 34228 / 34229 / 25142 / 34230) และอาการที่พบ แนบรูปป้ายเครื่อง รูปกล่องควบคุม หรือคลิปขณะเครื่องทำงานได้ · ต้องการอะไหล่ ชิ้นแก้ว ซีล หรืออุปกรณ์เสริม สอบถามฝ่ายขาย
LINE @PYCM · โทร 02-114-7416 กด 2
LINE @PYCM · โทร 02-114-7416 กด 2
— จบคู่มือ —
