คู่มือการใช้งาน หม้อกลั่นสแตนเลส 12 ลิตร แบบถ้วยควบแน่น

คู่มือการใช้งาน หม้อกลั่นสแตนเลส 12 ลิตร แบบถ้วยควบแน่น รหัสสินค้า 18063 · รุ่น YANTAI-10 12L
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
คู่มือการใช้งาน (ฉบับภาษาไทย)
หม้อกลั่นสแตนเลส 12 ลิตร แบบถ้วยควบแน่น
กลั่นน้ำดอกไม้ (ไฮโดรซอล) · น้ำมันหอมระเหย · น้ำกลั่น · ตั้งบนเตา ไม่มีฮีตเตอร์ในตัว
รหัสสินค้า 18063
รุ่น YANTAI-10 12L
โปรดอ่านก่อนประกอบและใช้งาน

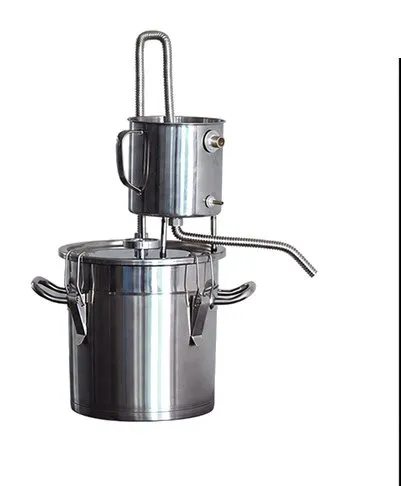

หม้อกลั่นสแตนเลส 12 ลิตร แบบถ้วยควบแน่น
ถังกลั่น 12 ลิตร + ถ้วยควบแน่น + ท่อลูกฟูกสแตนเลส (ประกอบแบบตั้ง · ภาพจากร้าน)

ต้มน้ำกับวัตถุดิบในถังด้านล่างด้วยเตาแก๊สหรือเตาแม่เหล็กไฟฟ้า ไอระเหยจะขึ้นทางท่อลูกฟูกไปยังถ้วยควบแน่นที่มีท่อขดแช่น้ำเย็นหมุนเวียนอยู่ ไอจะกลายเป็นของเหลวแล้วไหลออกทางท่อปลายถ้วย ใช้กลั่นน้ำดอกไม้ (ไฮโดรซอล) น้ำมันหอมระเหย และน้ำกลั่น

  • 1
    ถ้วยควบแน่น + ท่อขดลูกฟูกสแตนเลส 304ผิวลูกฟูกเพิ่มพื้นที่ระบายความร้อน ควบแน่นได้ดี ทนการกัดกร่อน
  • 2
    ปั๊มน้ำแบบจุ่มในชุดสูบน้ำเย็นจากถังน้ำผ่านถ้วยควบแน่นแบบหมุนเวียน ไม่ต้องต่อก๊อกน้ำ
  • 3
    เทอร์โมมิเตอร์บนฝาอ่านอุณหภูมิในถังได้ตลอด คุมไฟให้อยู่ช่วง 90–100°C ได้ง่าย
  • 4
    ตะแกรงรองวัตถุดิบ (ห่อผ้าขาวบาง)ไม่สัมผัสก้นถังโดยตรง ลดการไหม้ติดก้น ทิ้งกากง่าย
  • 5
    ฝาซีลซิลิโคน + คลิปล็อกรอบถังปิดสนิทไม่รั่วไอ · ติดตั้งได้ทั้งแบบตั้งและแบบนอน
12 ลิตรความจุถัง
~27 × 27 ซม.ขนาดถัง (กว้าง × สูง)
ไม่เกิน 70%วัตถุดิบ + น้ำ (~8.4 ลิตร)
90–100°Cอุณหภูมิช่วงกลั่น

สารบัญ Contents

ข้อกฎหมาย: การกลั่นหรือผลิตสุรา/เครื่องดื่มแอลกอฮอล์ ต้องได้รับอนุญาตจากกรมสรรพสามิตตามกฎหมาย — คู่มือฉบับนี้อธิบายการใช้งานสำหรับกลั่นน้ำดอกไม้ (ไฮโดรซอล) น้ำมันหอมระเหย และน้ำกลั่นเท่านั้น

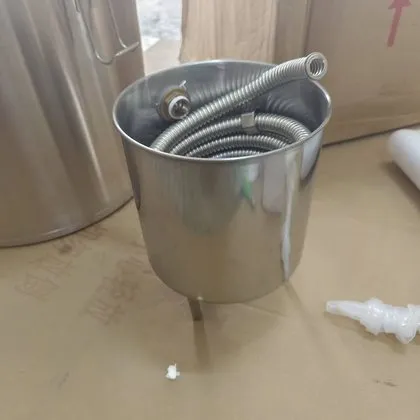

ถ้วยควบแน่น
ถ้วยควบแน่น — ท่อขดลูกฟูกด้านใน

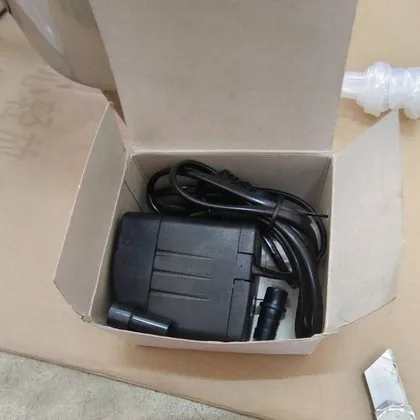

ปั๊มน้ำ
ปั๊มน้ำแบบจุ่ม — หมุนเวียนน้ำหล่อเย็น
ซีลซิลิโคน
ซีลซิลิโคน — รองทุกข้อต่อ

ภาพจริงอุปกรณ์จากล็อต 33 ลิตรที่รับเข้า (ใช้ร่วมกันทุกขนาด) · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย

คู่มือการใช้งาน หม้อกลั่นสแตนเลส 12 ลิตร แบบถ้วยควบแน่น · รหัสสินค้า 18063 · รุ่น YANTAI-10 12L หน้า 1 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1
ส่วนประกอบ และหลักการทำงาน
PARTS & HOW IT WORKS

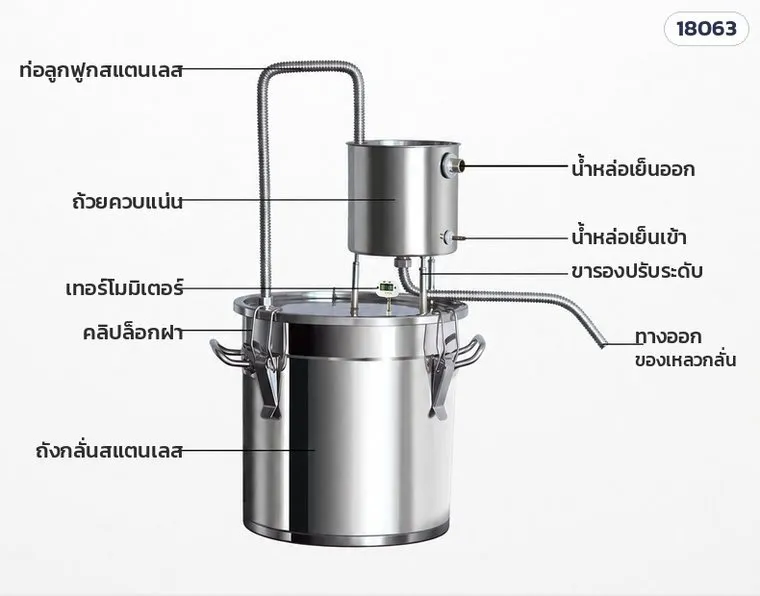

ส่วนประกอบหม้อกลั่น
ชื่อส่วนประกอบแต่ละจุด (ประกอบแบบตั้ง)
1ท่อลูกฟูกสแตนเลส (ท่อไอ) — พาไอระเหยจากฝาถังขึ้นไปยังถ้วยควบแน่น
2ถ้วยควบแน่น — ใส่น้ำเย็นหมุนเวียน มีท่อขดลูกฟูกอยู่ด้านใน
3ช่องน้ำหล่อเย็นออก (ด้านบนถ้วย) — ต่อสายปล่อยน้ำกลับลงถังน้ำ
4ช่องน้ำหล่อเย็นเข้า (ด้านล่างถ้วย) — ต่อสายจากปั๊มน้ำ
5ขารองถ้วย — สวมยางซิลิโคน วางถ้วยบนฝาถัง ปรับระดับได้
6ท่อทางออกของเหลวกลั่น — ดัดปลายท่อลงภาชนะรอง
7เทอร์โมมิเตอร์ — เสียบก้านลงรูบนฝาถัง
8คลิปล็อกฝา + ซีลซิลิโคนรอบฝา — ปิดสนิทไม่รั่วไอ
9ถังกลั่นสแตนเลส 12 ลิตร — หูจับ 2 ข้าง ด้านในวางตะแกรงรอง

หลักการทำงาน How it works

1ให้ความร้อนเตาต้มน้ำในถังจนเดือด อุณหภูมิในถังประมาณ 90–100°C
2ไอระเหยไอน้ำผ่านวัตถุดิบในถุงกรอง พากลิ่นและน้ำมันหอมระเหยขึ้นท่อไอ
3ควบแน่นไอเข้าท่อขดที่แช่น้ำเย็นในถ้วย แล้วกลายเป็นของเหลว
4ไหลออกของเหลวกลั่นไหลออกปลายท่อ ลงภาชนะรอง
ทิศทางน้ำหล่อเย็น: ปั๊มจุ่มในถังน้ำเย็น → สายซิลิโคน → ช่องน้ำเข้า (ล่าง) → ผ่านท่อขดในถ้วย → ช่องน้ำออก (บน) → ไหลกลับลงถังน้ำ ถ้าน้ำในถังเริ่มอุ่น ให้เปลี่ยนหรือเติมน้ำเย็น/น้ำแข็ง
สำคัญ: ใส่วัตถุดิบ + น้ำในถังรวมกันไม่เกิน 70% ของความจุ และต้องมีน้ำท่วมตะแกรงประมาณ 5 ซม.ตลอดการกลั่น

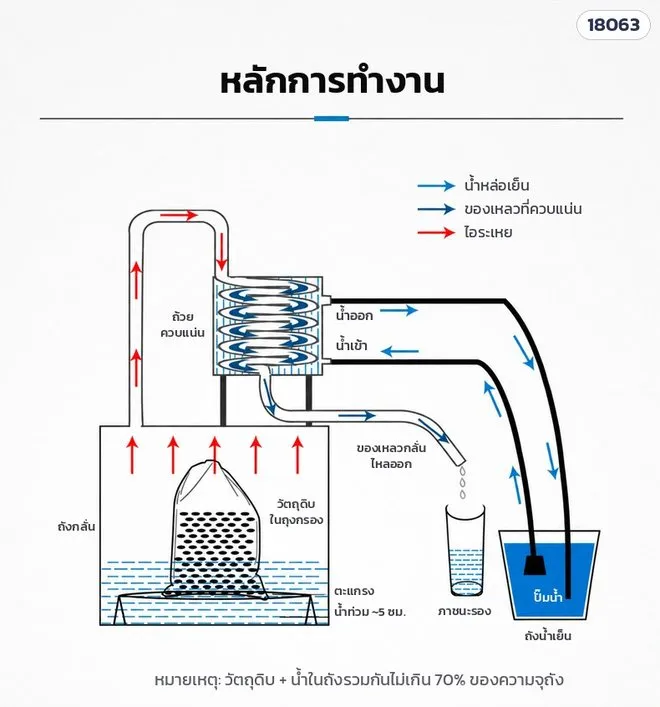

หลักการทำงาน
แผนภาพการไหลของไอระเหย น้ำหล่อเย็น และของเหลวกลั่น
คู่มือการใช้งาน หม้อกลั่นสแตนเลส 12 ลิตร แบบถ้วยควบแน่น · รหัสสินค้า 18063 · รุ่น YANTAI-10 12L หน้า 2 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2
อุปกรณ์ในชุด · ความปลอดภัย
IN THE BOX & SAFETY
#รายการใช้ทำอะไร
1ถังกลั่น 12 ลิตร + ฝา + คลิปล็อกต้มน้ำกับวัตถุดิบ
2ถ้วยควบแน่น (มีท่อขดด้านใน)ควบแน่นไอเป็นของเหลว
3ท่อลูกฟูกสแตนเลสท่อไอ / ท่อทางออก
4ขารองถ้วย + ยางสวมขาตั้งถ้วยบนฝาถัง
5ตะแกรงรอง + ขา 3 ขายกวัตถุดิบเหนือก้นถัง
6ปั๊มน้ำแบบจุ่ม + จุกยางดูดหมุนเวียนน้ำหล่อเย็น
7สายซิลิโคนสายน้ำเข้า–ออกถ้วยควบแน่น
8ซีลซิลิโคน (แหวนรอง)รองข้อต่อทุกจุด กันรั่ว
9เทอร์โมมิเตอร์ (แบบเข็มหรือดิจิทัลตามล็อต)วัดอุณหภูมิในถัง
10เทปพันเกลียวพันเกลียวข้อต่อ
11คู่มือภาษาอังกฤษภาพบางหน้าอยู่ในหน้า 7

รายการอาจต่างกันเล็กน้อยตามล็อต · ไม่รวมเตาและถังน้ำหล่อเย็น (ผู้ใช้เตรียมเอง)

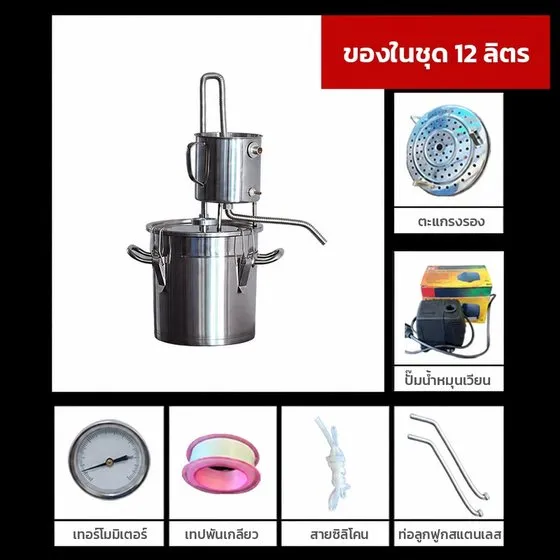

ของในชุด
ของในชุด 12 ลิตร (ภาพจากร้าน — รายการอาจต่างกันเล็กน้อยตามล็อต)
ปั๊มน้ำ
ปั๊มน้ำแบบจุ่ม

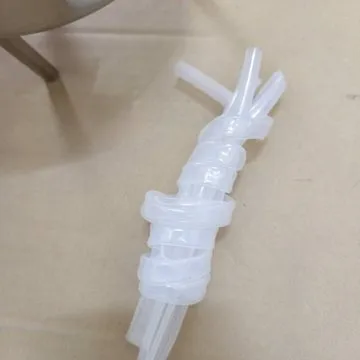

สายซิลิโคน
สายซิลิโคน

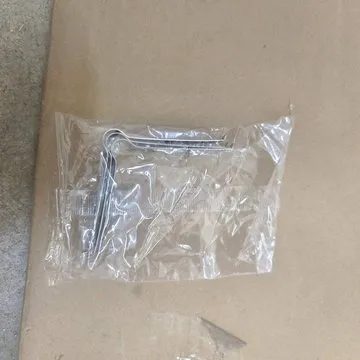

ขารองถ้วย
ขารองถ้วย

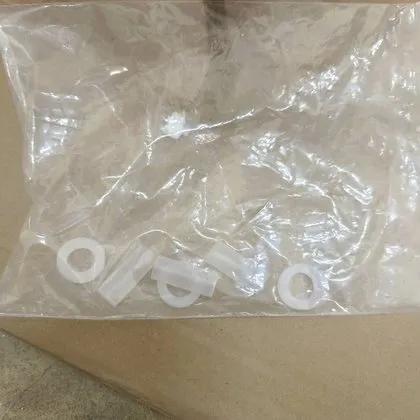

ซีลซิลิโคน
ซีลซิลิโคน
ข้อควรระวังด้านความปลอดภัย
  • ห้ามตั้งไฟขณะถังว่างหรือน้ำแห้ง — หยุดไฟก่อนน้ำในถังจะหมดทุกครั้ง
  • ใส่ซีลซิลิโคนทุกข้อต่อ ขันน็อตด้วยมือจนแน่น (ใช้ประแจช่วยได้) และล็อกคลิปฝาครบทุกตัวก่อนตั้งไฟ
  • ห้ามปิดหรือหักงอท่อทางออก ระบบต้องมีทางระบายไอเสมอ ป้องกันแรงดันสะสม
  • เปิดปั๊มน้ำหล่อเย็นก่อนน้ำในถังเดือด และเปิดไว้ตลอด — ถ้าน้ำหล่อเย็นร้อน ไอจะพุ่งออกปลายท่อ
  • ถัง ฝา ท่อ และไอน้ำร้อนจัด — ใส่ถุงมือกันความร้อน รอให้เย็นก่อนเปิดฝา
  • ตั้งบนพื้นเรียบมั่นคง ห่างเด็กและวัสดุติดไฟ · ห้ามใช้กลั่นตัวทำละลายหรือสารไวไฟ โดยเฉพาะเมื่อใช้เตาแก๊ส
  • ปั๊มน้ำใช้ไฟบ้าน 220V — ห้ามเสียบหรือถอดปลั๊กด้วยมือเปียก ห้ามเดินปั๊มนอกน้ำ
คู่มือการใช้งาน หม้อกลั่นสแตนเลส 12 ลิตร แบบถ้วยควบแน่น · รหัสสินค้า 18063 · รุ่น YANTAI-10 12L หน้า 3 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
3
การประกอบ 13 ขั้นตอน
ASSEMBLY
ก่อนเริ่ม: ทุกจุดที่มีน็อต ให้ขันด้วยมือจนแน่น (ใช้ประแจช่วยได้) และใส่ซีลซิลิโคนทุกข้อต่อ เพื่อกันน้ำและไอรั่ว · ภาพจากคลิปประกอบ (ถังในคลิปอาจต่างขนาด)

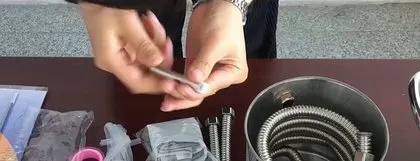

ขั้นที่ 1
1สวมยางซิลิโคนที่ขารอง แล้วขันขาเข้ากับก้นถ้วยควบแน่น

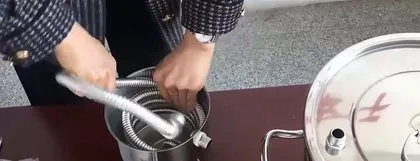

ขั้นที่ 2
2ดึงท่อขดออกจากถ้วยหนึ่งช่วง ให้เหลือขดในถ้วย 2–3 รอบ

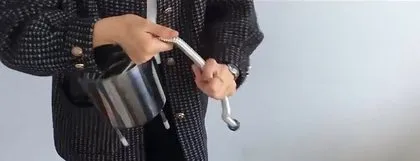

ขั้นที่ 3
3ดัดท่อที่ดึงออกให้โค้งพอดี สำหรับต่อเข้ากับฝาถัง

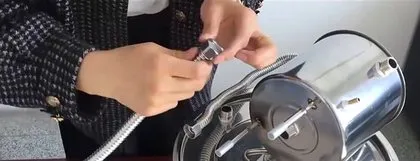

ขั้นที่ 4
4ใส่ซีล ขันน็อตยึดท่อทางออกเข้ากับปากทางออกใต้ถ้วย

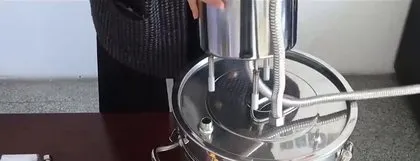

ขั้นที่ 5
5ดัดท่อทางออกให้โค้งพอดี ปลายท่อชี้ลงภาชนะรอง

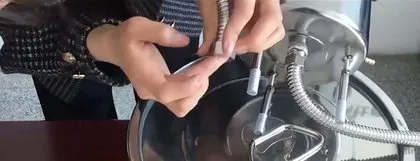

ขั้นที่ 6
6ใส่ซีล ขันน็อตยึดปลายท่อไอเข้ากับฝาถังให้แน่น

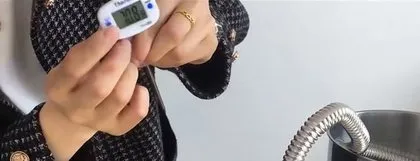

ขั้นที่ 7
7คลายตัวล็อกเทอร์โมมิเตอร์ แล้วเสียบก้านลงรูบนฝาถัง

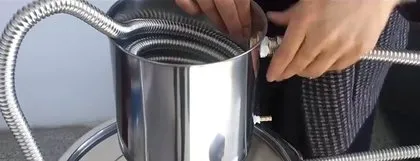

ขั้นที่ 8
8ใส่ซีล ขันข้อต่อเข้ากับช่องน้ำออกด้านบนของถ้วย

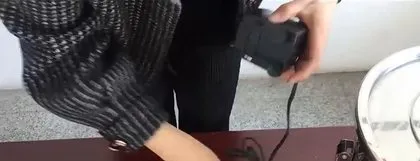

ขั้นที่ 9
9ติดจุกยางดูดใต้ปั๊ม ถอดฝาครอบสีดำ ใส่ข้อต่อสีขาวแทน

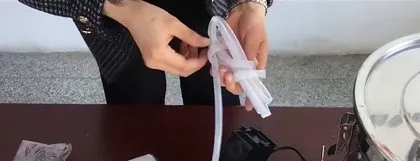

ขั้นที่ 10
10เสียบสายซิลิโคนด้านหนึ่งเข้ากับข้อต่อสีขาวของปั๊ม

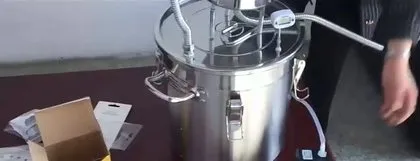

ขั้นที่ 11
11อีกด้านเสียบช่องน้ำเข้าด้านล่างถ้วย · ต่อสายจากช่องน้ำออกกลับลงถังน้ำ

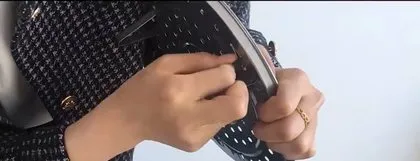

ขั้นที่ 12
12ใส่ขา 3 ขาใต้ตะแกรง แล้ววางตะแกรงลงในถัง

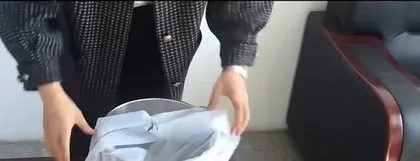

ขั้นที่ 13
13เวลากลั่น: กางถุงกรองในถัง ใส่วัตถุดิบ รูดเชือก ปิดฝา ล็อกคลิป

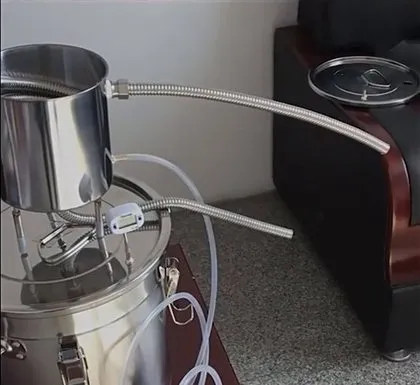

ประกอบเสร็จ
✓ประกอบเสร็จ — ตั้งบนเตา วางปั๊มในถังน้ำเย็น พร้อมกลั่น
ดูคลิปวิธีประกอบ (บรรยายภาษาไทย): https://youtu.be/vDxcyP2S5nI
ติดตั้งแบบนอน: ตั้งถ้วยควบแน่นบนพื้นข้างถัง (ใช้ขารองเป็นขาตั้ง) แล้วต่อท่อไอจากฝาถังไปด้านบนถ้วย — เหมาะกับที่ที่เพดานต่ำ
คู่มือการใช้งาน หม้อกลั่นสแตนเลส 12 ลิตร แบบถ้วยควบแน่น · รหัสสินค้า 18063 · รุ่น YANTAI-10 12L หน้า 4 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
4
วิธีใช้งาน
OPERATION

ตรวจก่อนกลั่นทุกครั้ง Checklist

  • ซีลซิลิโคนครบทุกข้อต่อ น็อตขันแน่น
  • คลิปล็อกฝาครบทุกตัว ท่อทางออกไม่หักงอ
  • ปั๊มจุ่มอยู่ใต้น้ำ ถังน้ำเย็นมีน้ำพอ
  • เตาตั้งบนพื้นเรียบ มั่นคง
  • เตาแม่เหล็กไฟฟ้า: ลองเอาแม่เหล็กดูดก้นถัง ดูดติดจึงใช้ได้
  • มีภาชนะรองและกระบอกตวงพร้อม

ขั้นตอนการกลั่น Distillation

  1. วางตะแกรง (ใส่ขา 3 ขาแล้ว) ลงก้นถัง แล้วเติมน้ำให้ท่วมตะแกรงประมาณ 5 ซม.
  2. ห่อวัตถุดิบด้วยผ้าขาวบาง วางบนตะแกรง (รุ่น 12 ลิตรไม่มีถุงกรองในชุด) — วัตถุดิบ + น้ำรวมไม่เกิน 70% ของถัง (ประมาณ 8.4 ลิตร)
  3. ปิดฝา ล็อกคลิปทุกตัว ติดตั้งถ้วยควบแน่น ท่อไอ ท่อทางออก และเทอร์โมมิเตอร์
  4. ตั้งไฟ เมื่อถังเริ่มร้อน (ก่อนน้ำเดือด) เปิดปั๊มน้ำหล่อเย็น และเปิดไว้ตลอดการกลั่น
  5. คุมไฟให้อุณหภูมิในถังประมาณ 90–100°C ดูจากเทอร์โมมิเตอร์ (ไฟแรงเกินไป ฟองอาจดันเข้าท่อ)
  6. ของเหลวที่ไหลออกช่วงแรกประมาณ 30–50 มล. ใช้กระบอกตวงรองแยกไว้ (ไล่สิ่งตกค้างในท่อ) แล้วจึงรองเก็บจริง
  7. ระหว่างกลั่น ถ้าน้ำในถังหล่อเย็นเริ่มอุ่น ให้เปลี่ยนหรือเติมน้ำเย็น/น้ำแข็ง
  8. หยุดไฟก่อนน้ำในถังแห้ง — กลั่นหนึ่งรอบประมาณ 1 ชั่วโมง ขึ้นกับปริมาณและแรงไฟ
  9. ปิดไฟ ปล่อยปั๊มเดินต่อจนของเหลวหยุดไหล แล้วรอให้ถังเย็นก่อนเปิดฝา ทิ้งกาก และล้างทำความสะอาด

น้ำดอกไม้ (ไฮโดรซอล) ตามคู่มือต้นฉบับ

  1. เตรียมดอกไม้ ใช้ได้ทั้งดอกสดและดอกแห้ง
  2. แช่ดอกไม้ในน้ำ ให้น้ำท่วมดอก 3–5 ซม. ประมาณ 8 ชั่วโมง
  3. ตักดอกขึ้น ห่อด้วยผ้าขาวบาง เทน้ำที่แช่ลงถัง วางตะแกรง วางห่อดอกไม้บนตะแกรง แล้วเริ่มกลั่น
  4. เวลากลั่นขึ้นกับปริมาณน้ำ — เช่น น้ำ 2 ส่วน ได้ไฮโดรซอลประมาณ 1.5 ส่วน แล้วหยุดไฟ ป้องกันถังแห้ง

น้ำกลั่น ตามคู่มือต้นฉบับ

  1. เทน้ำประปาหรือน้ำกรองลงถังกลั่น
  2. ตั้งเตาแม่เหล็กไฟฟ้าหรือเตาแก๊ส ให้ความร้อนจนน้ำเดือด
  3. ไอน้ำแยกออกจากสิ่งเจือปน แล้วควบแน่นในท่อขดกลับเป็นน้ำกลั่น
  4. เวลากลั่นขึ้นกับปริมาณน้ำ — เช่น น้ำ 2 ส่วน ได้น้ำกลั่นประมาณ 1.5 ส่วน แล้วหยุดไฟ ป้องกันถังแห้ง

น้ำมันหอมระเหย (กลั่นด้วยไอน้ำ) คำแนะนำทั่วไป

หั่นหรือบดวัตถุดิบ (สมุนไพร เปลือกส้ม ตะไคร้ ใบมะกรูด ฯลฯ) ใส่ถุงกรองวางบนตะแกรงเหนือระดับน้ำ ไม่แช่ในน้ำ แล้วกลั่นตามขั้นตอนด้านบน ของเหลวที่ได้เป็นไฮโดรซอลผสมน้ำมันหอมระเหย — พักให้แยกชั้น แล้วแยกน้ำมันที่ลอยด้านบนด้วยกรวยแยกหรือปิเปต ปริมาณน้ำมันต่อรอบขึ้นกับชนิดพืช (บางชนิดได้น้อยมาก) ควรทดลองรอบเล็กก่อน

ตะแกรงรอง
ตะแกรงรอง — วางในถังก่อนเติมน้ำ
เทอร์โมมิเตอร์
เทอร์โมมิเตอร์ — คุม 90–100°C
สายน้ำหล่อเย็น
สายน้ำหล่อเย็น — ปั๊มในถังน้ำเย็น
คู่มือการใช้งาน หม้อกลั่นสแตนเลส 12 ลิตร แบบถ้วยควบแน่น · รหัสสินค้า 18063 · รุ่น YANTAI-10 12L หน้า 5 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
5
ทำความสะอาด และดูแลรักษา
CLEANING & CARE
  • หลังใช้ทุกครั้ง รอให้เย็น เทกากและน้ำทิ้ง ล้างถัง ตะแกรง และถุงกรองด้วยน้ำอุ่นกับน้ำยาล้างจานอ่อน ๆ แล้วเช็ดให้แห้ง
  • ไล่กลิ่นในท่อ: กลั่นน้ำสะอาดเปล่า ๆ รอบสั้น ๆ (หรือเทน้ำร้อนผ่านท่อ) ทุกครั้งที่เปลี่ยนชนิดวัตถุดิบ
  • คราบตะกรันหรือคราบน้ำ เช็ดด้วยน้ำส้มสายชูหรือกรดซิตริกเจือจาง แล้วล้างน้ำสะอาด — ห้ามใช้ฝอยขัดเหล็กหรือน้ำยาที่มีคลอรีน
  • เปลี่ยนซีลซิลิโคนเมื่อแข็ง แตก หรือเริ่มรั่ว · ล้างตะแกรงหน้าปั๊มน้ำเป็นประจำ
  • เก็บในที่แห้ง ถอดท่อแยกเก็บ ไม่ปิดฝาสนิทระหว่างเก็บ (กันกลิ่นอับ)
6
แก้ปัญหาเบื้องต้น
TROUBLESHOOTING
อาการสาเหตุที่พบบ่อยวิธีแก้
ไอหรือน้ำรั่วตามข้อต่อ / ขอบฝาไม่ได้ใส่ซีล น็อตหลวม คลิปล็อกไม่ครบ ซีลเสื่อมปิดไฟ รอเย็น ใส่ซีลให้ครบ ขันน็อตให้แน่น ล็อกคลิปทุกตัว เปลี่ยนซีลที่เสื่อม
มีไอพุ่งออกปลายท่อ / ของเหลวที่ได้ร้อนน้ำหล่อเย็นร้อน หรือปั๊มไม่ทำงานเปลี่ยน/เติมน้ำเย็นหรือน้ำแข็ง ตรวจว่าปั๊มจมน้ำและสายไม่พับ ลดไฟลง
ไม่มีของเหลวไหลออกไฟอ่อนเกินไป ยังไม่เดือด ไอรั่วออกทางอื่น ท่ออุดตันเพิ่มไฟ ดูเทอร์โมมิเตอร์ให้ถึง 90–100°C ตรวจรอยรั่ว ล้างท่อ
ปั๊มไม่ดูดน้ำ / น้ำไม่ไหลผ่านถ้วยปั๊มไม่จมน้ำ ข้อต่อสีขาวหลวม ตะแกรงหน้าปั๊มตัน สายพับจุ่มปั๊มให้มิด ใส่ข้อต่อให้แน่น ล้างตะแกรงปั๊ม จัดสายไม่ให้พับ
มีกลิ่นไหม้น้ำในถังน้อย วัตถุดิบสัมผัสก้นถัง ไฟแรงเกินหยุดไฟทันที รอเย็น เติมน้ำให้ท่วมตะแกรง ~5 ซม. ใช้ถุงกรองบนตะแกรง ลดไฟ
ของเหลวขุ่น หรือมีฟองดันเข้าท่อใส่เกิน 70% ของถัง หรือไฟแรงเกินไปลดปริมาณวัตถุดิบ + น้ำ ลดไฟ แยกของเหลวช่วงที่ขุ่นออก
เตาแม่เหล็กไฟฟ้าไม่ร้อน / ตัดก้นถังไม่ดูดแม่เหล็กใช้เตาแก๊สหรือเตาไฟแทน
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — LINE @PYCM · โทร 02-114-7416 ต่อ 2 (แจ้งรหัสสินค้า 18063 และส่งรูป/คลิปอาการ)

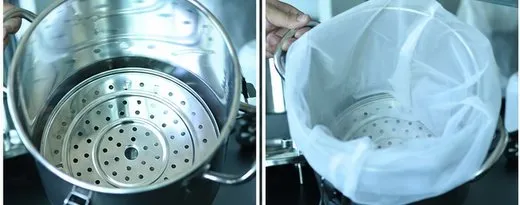

ตะแกรง
ตะแกรงรอง — วัตถุดิบไม่สัมผัสก้นถัง

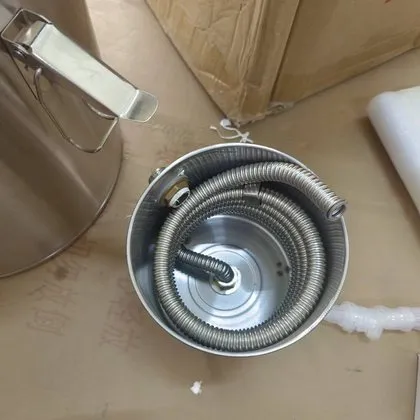

ท่อขดในถ้วย
ท่อขดในถ้วยควบแน่น — ล้างไล่กลิ่นหลังใช้
ซีลซิลิโคน
ซีลซิลิโคน — เปลี่ยนเมื่อแข็งหรือแตก
คู่มือการใช้งาน หม้อกลั่นสแตนเลส 12 ลิตร แบบถ้วยควบแน่น · รหัสสินค้า 18063 · รุ่น YANTAI-10 12L หน้า 6 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
7
ข้อมูลจำเพาะ
SPECIFICATIONS
รหัสสินค้า / รุ่น18063 · YANTAI-10 12L
ประเภทหม้อกลั่นแบบถ้วยควบแน่น (Goblet / Water-cup Distiller)
ความจุถัง12 ลิตร · ใส่วัตถุดิบ + น้ำได้สูงสุดประมาณ 70% (~8.4 ลิตร)
ขนาดถัง / ถ้วยควบแน่นถังประมาณ 27 × 27 ซม. (กว้าง × สูง) · ถ้วยประมาณ 15 × 15 ซม.
น้ำหนักถังเปล่าประมาณ 2.75 กก.
วัสดุสแตนเลส · ท่อขดในถ้วยควบแน่นเป็นสแตนเลส 304 แบบลูกฟูก
การให้ความร้อนตั้งบนเตาแก๊ส เตาไฟ หรือเตาแม่เหล็กไฟฟ้า (ก้นถังต้องดูดแม่เหล็ก) — ไม่มีฮีตเตอร์ในตัว
ระบบหล่อเย็นปั๊มน้ำแบบจุ่ม ไฟบ้าน 220V + ถังน้ำเย็น (ผู้ใช้เตรียมเอง)
เทอร์โมมิเตอร์เสียบบนฝาถัง (แบบเข็มหรือดิจิทัลตามล็อต)
อุณหภูมิ / เวลากลั่นช่วงกลั่นประมาณ 90–100°C · ประมาณ 1 ชั่วโมงต่อรอบ
การติดตั้งแบบตั้ง (ถ้วยบนฝาถัง) หรือแบบนอน (ถ้วยตั้งพื้นข้างถัง)
รุ่นอื่นในตระกูลเดียวกัน20 / 33 / 50 ลิตร — สอบถามสถานะสินค้า

ขนาดและน้ำหนักเป็นค่าโดยประมาณจากการวัดด้วยมือ อาจคลาดเคลื่อนเล็กน้อย

ภาพคู่มือต้นฉบับ (ภาษาอังกฤษ) ที่มากับเครื่อง Original manual

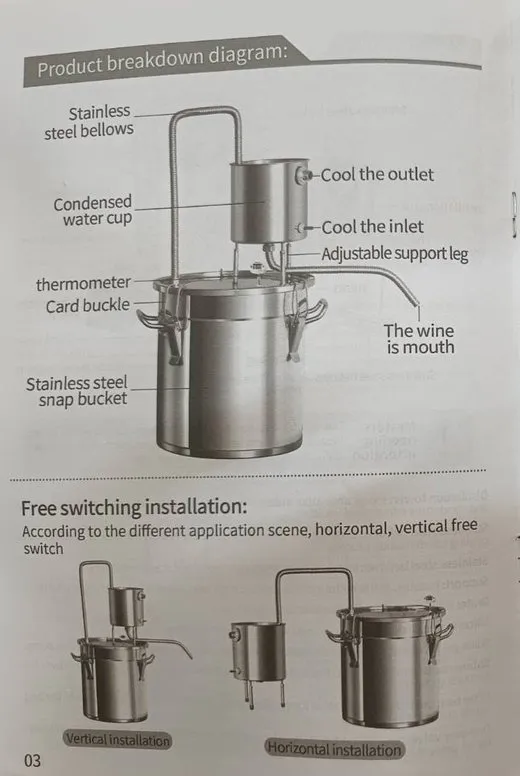

คู่มือต้นฉบับ หน้า 3
หน้า 3 — ชื่อส่วนประกอบ · ติดตั้งแบบตั้ง/นอน

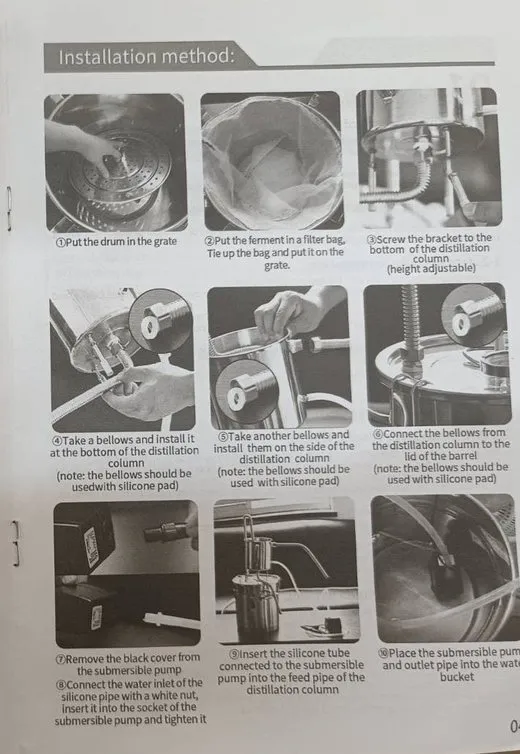

คู่มือต้นฉบับ หน้า 4
หน้า 4 — ขั้นตอนติดตั้ง

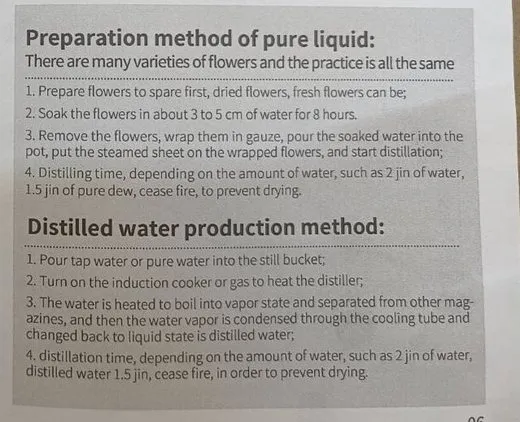

คู่มือต้นฉบับ หน้า 6
หน้า 6 (ส่วนล่าง) — ไฮโดรซอล · น้ำกลั่น

คลิกภาพเพื่อขยาย · คู่มือภาษาไทยฉบับนี้แปลและเรียบเรียงใหม่จากคู่มือต้นฉบับ คลิปประกอบ และข้อมูลสินค้า — ส่วนการหมักและกลั่นสุราในคู่มือต้นฉบับไม่ได้นำมาแสดง

☎
ติดต่อฝ่ายบริการ ปัญญาเคมีภัณฑ์
สอบถามการใช้งาน อะไหล่ (ซีลซิลิโคน ถุงกรอง ปั๊มน้ำ) หรือแจ้งอาการผิดปกติ — LINE @PYCM · โทร 02-114-7416 ต่อ 2 · www.panyachemipan.com
— จบคู่มือ —
