คู่มือการใช้งาน ปั๊มสุญญากาศน้ำหมุนเวียน SHZ-95B

คู่มือการใช้งาน ปั๊มสุญญากาศน้ำหมุนเวียน SHZ-95B รหัสสินค้า 31038 · รุ่น SHZ-95B
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
คู่มือการใช้งาน (ฉบับภาษาไทย)
ปั๊มสุญญากาศน้ำหมุนเวียน แนวตั้ง
Circulating Water Vacuum Pump · ถังน้ำ 50 ลิตรในตัว · ไฟบ้าน 220V
รหัสสินค้า 31038
รุ่น SHZ-95B
โปรดอ่านก่อนติดตั้งและใช้งาน

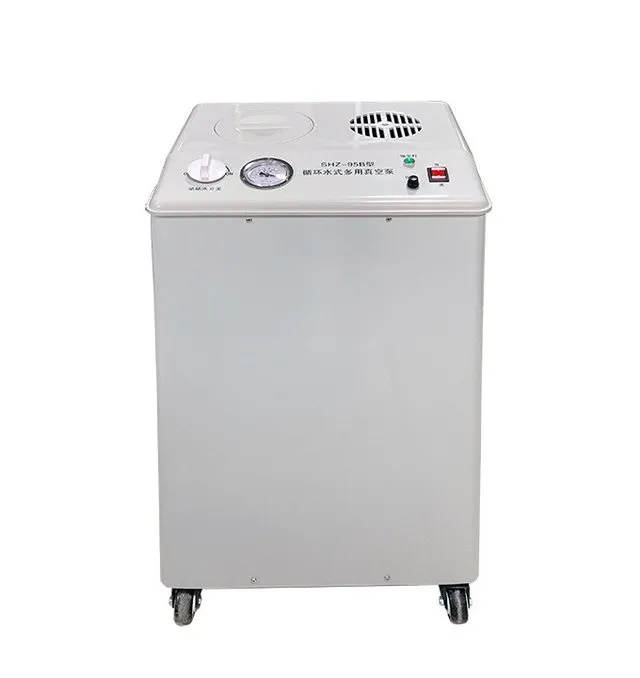

ปั๊มสุญญากาศน้ำหมุนเวียน SHZ-95B
ตัวเครื่องแนวตั้ง มีล้อเลื่อน · แผงควบคุมด้านบน

ใช้น้ำในถังเป็นตัวกลางทำงาน ปั๊มดันน้ำผ่านหัวฉีดด้วยความเร็วสูงจนเกิดแรงดูดที่หัวดูด สร้างสภาวะสุญญากาศให้งานกรองดูด (กรวยบุชเนอร์) กลั่นระเหยแบบหมุน ระเหยแห้ง และงานแล็บทั่วไป ไม่ใช้น้ำมันปั๊ม ไม่มีไอน้ำมันปนเปื้อน

  • 1
    ถังน้ำขนาดใหญ่ 50 ลิตรอุณหภูมิน้ำขึ้นช้า ค่าสุญญากาศนิ่งเมื่อใช้งานต่อเนื่อง
  • 2
    หัวดูดทองเหลืองหลายหัวต่ออุปกรณ์ได้หลายจุดพร้อมกัน แต่ละหัวดูดได้ประมาณ 10 ลิตร/นาที
  • 3
    มาตรวัดสุญญากาศหน้าปัดอ่านค่าได้ทันที สูงสุดประมาณ -0.098 MPa
  • 4
    สวิตช์น้ำหมุนเวียน + ช่องน้ำเข้า/น้ำออกจ่ายน้ำหล่อเย็นหมุนเวียนให้อุปกรณ์อื่นได้
  • 5
    ตัวเครื่องกันการกัดกร่อน + ล้อเลื่อนมีเบรกเหมาะกับห้องแล็บที่มีไอสารเคมี เคลื่อนย้ายสะดวก
-0.098 MPaสุญญากาศสูงสุด
80 ลิตร/นาทีอัตราการไหลของน้ำ
50 ลิตรความจุถังน้ำ
370 W220V / 50Hz

สารบัญ Contents

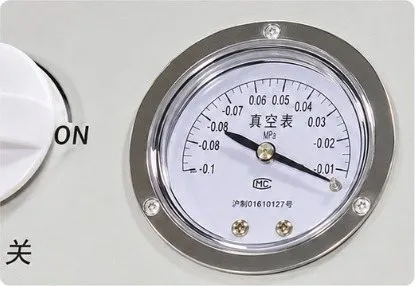

มาตรวัดสุญญากาศ
มาตรวัดสุญญากาศ — สเกล 0 ถึง -0.1 MPa

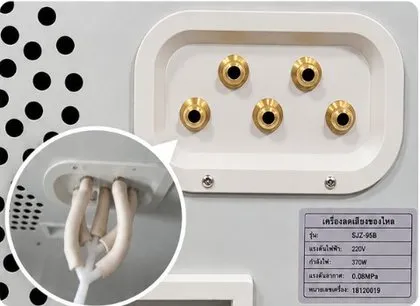

แผงหัวดูด
แผงหัวดูดทองเหลือง — ต่อสายยางสุญญากาศ

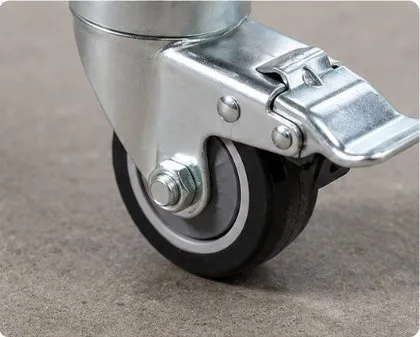

ล้อเลื่อน
ล้อเลื่อนมีเบรก — ล็อกล้อก่อนใช้งาน

ภาพประกอบจากสินค้า · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย

คู่มือการใช้งาน ปั๊มสุญญากาศน้ำหมุนเวียน SHZ-95B · รหัสสินค้า 31038 · รุ่น SHZ-95B หน้า 1 / 4
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1
ส่วนประกอบ และหลักการทำงาน
PARTS & HOW IT WORKS
ส่วนประกอบ
ตัวเครื่อง SHZ-95B
1ฝาช่องเติมน้ำ (ฝากลมด้านบน) — เปิดเติมน้ำสะอาดลงถัง 50 ลิตร
2สวิตช์น้ำหมุนเวียน (ลูกบิด ON / OFF) — เปิดเมื่อต้องการจ่ายน้ำหล่อเย็นให้อุปกรณ์อื่น
3มาตรวัดสุญญากาศ — แสดงค่าความดันลบ หน่วย MPa (0 ถึง -0.1)
4ไฟแสดงสถานะ — ติดเมื่อเครื่องทำงาน
5ฝาฟิวส์ (ปุ่มเกลียวสีดำ) และสวิตช์เปิด–ปิดเครื่อง (สีแดง)
6ตะแกรงระบายความร้อนมอเตอร์ — ห้ามวางของปิดทับ
7หัวดูดทองเหลือง — ต่อสายยางสุญญากาศไปยังอุปกรณ์
8ช่องน้ำเข้า / ช่องน้ำออก (ทองเหลือง) — ต่อสายน้ำหล่อเย็นหมุนเวียน
9ล้อเลื่อน 4 ล้อ มีเบรก — ล็อกล้อทุกครั้งก่อนใช้งาน
หัวดูด
7 หัวดูดทองเหลือง

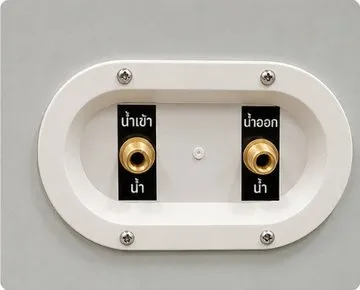

ช่องน้ำเข้าออก
8 ช่องน้ำเข้า / น้ำออก

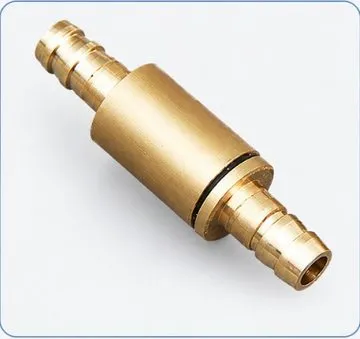

วาล์วกันกลับ
วาล์วกันกลับทองเหลือง

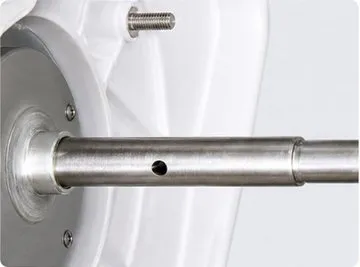

แกนมอเตอร์
แกนมอเตอร์สแตนเลส

หลักการทำงาน How it works

1ปั๊มน้ำมอเตอร์ขับปั๊มดูดน้ำจากถัง แล้วดันน้ำขึ้นไปยังหัวฉีดด้วยแรงดันสูง
2หัวฉีด (เจ็ท)น้ำพุ่งผ่านหัวฉีดความเร็วสูง ทำให้เกิดแรงดูดในห้องดูด
3ดูดอากาศอากาศจากอุปกรณ์ถูกดึงผ่านหัวดูดและวาล์วกันกลับ เข้าไปผสมกับลำน้ำ
4หมุนเวียนน้ำกับอากาศไหลกลับลงถัง อากาศระบายออก น้ำวนกลับไปใช้ซ้ำ
น้ำในถังคือหัวใจของเครื่อง: น้ำยิ่งเย็นและสะอาด ค่าสุญญากาศยิ่งดี — เมื่อใช้งานนานจนน้ำอุ่น หรือดูดไอสารเคมีจนน้ำสกปรก ค่าสุญญากาศจะลดลง ให้เปลี่ยนน้ำใหม่

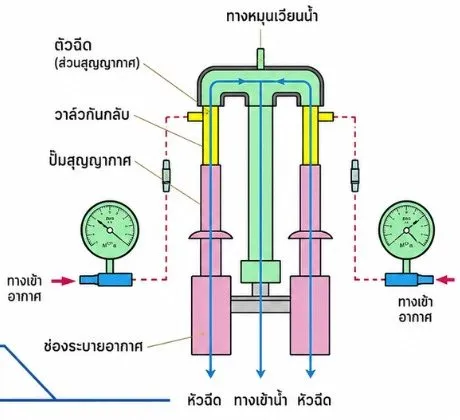

แผนภาพหัวฉีด
แผนภาพการไหลของน้ำผ่านหัวฉีด วาล์วกันกลับ และทางเข้าอากาศ
คู่มือการใช้งาน ปั๊มสุญญากาศน้ำหมุนเวียน SHZ-95B · รหัสสินค้า 31038 · รุ่น SHZ-95B หน้า 2 / 4
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2
การติดตั้ง และวิธีใช้งาน
INSTALLATION & OPERATION

เตรียมเครื่องก่อนใช้ครั้งแรก Preparation

  1. ตั้งเครื่องบนพื้นเรียบ แห้ง อากาศถ่ายเท แล้วกดเบรกล้อทั้ง 4 ล้อ — เว้นที่รอบตะแกรงระบายความร้อน
  2. เปิดฝาด้านบน เติมน้ำสะอาดที่เย็น (น้ำประปาหรือน้ำกรอง) ลงถัง จนระดับน้ำใกล้ถึงช่องน้ำด้านหลังแต่ไม่ล้น · ครั้งต่อไปไม่ต้องเติมใหม่ทุกครั้ง แต่ตรวจระดับน้ำก่อนใช้
  3. ต่อสายยางสุญญากาศผนังหนาจากหัวดูดไปยังอุปกรณ์ (ขวดกรอง / เครื่องระเหย ฯลฯ) ให้แน่นไม่รั่ว แนะนำให้ต่อวาล์วกันกลับหรือขวดดักกันย้อนคั่นกลาง · หัวดูดที่ไม่ใช้ให้ปิดด้วยจุกยาง
  4. เสียบปลั๊กเต้ารับ 220V ที่มีสายดิน — มือต้องแห้งทุกครั้ง

ตรวจก่อนใช้ทุกครั้ง Checklist

  • น้ำในถังพอ สะอาด และยังเย็น
  • ล้อล็อกครบ 4 ล้อ เครื่องตั้งมั่นคง
  • สายยางต่อแน่น ไม่แตกหรือพับ
  • หัวดูดที่ไม่ใช้ ปิดจุกยางแล้ว
  • มีวาล์วกันกลับ / ขวดดักกันย้อน
  • ปลั๊กมีสายดิน มือแห้ง

ขั้นตอนใช้งาน Operation

ขั้นที่ 1
1กดสวิตช์สีแดงเปิดเครื่อง ไฟแสดงสถานะติด
ขั้นที่ 2
2ดูเข็มมาตรวัด รอจนได้ค่าสุญญากาศที่ต้องการ
ขั้นที่ 3
3ถ้าต้องการจ่ายน้ำหล่อเย็นให้อุปกรณ์อื่น หมุนสวิตช์น้ำไป ON
ขั้นที่ 4
4เลิกใช้: ปลดสุญญากาศก่อน แล้วปิดเครื่อง หมุนสวิตช์น้ำไป OFF
ดูดสุญญากาศอย่างเดียว: ให้สวิตช์น้ำหมุนเวียนอยู่ที่ OFF จะได้แรงดูดเต็มที่
จ่ายน้ำหล่อเย็นหมุนเวียน: ต่อสายน้ำเข้า–ออกของอุปกรณ์ (เช่น คอนเดนเซอร์) กับช่องน้ำด้านหลัง แล้วหมุนสวิตช์ไป ON
ปิดเครื่องให้ถูกวิธี: ก่อนกดปิด ให้ถอดสายยางออกจากหัวดูด หรือเปิดวาล์วปล่อยอากาศของอุปกรณ์ให้ความดันกลับเป็นปกติก่อน — ถ้าปิดเครื่องทั้งที่ระบบยังเป็นสุญญากาศ น้ำในถังอาจถูกดูดย้อนเข้าอุปกรณ์
ข้อควรระวัง
  • ห้ามเปิดเครื่องขณะไม่มีน้ำในถัง — ตรวจระดับน้ำก่อนใช้ทุกครั้ง
  • ใช้งานต่อเนื่อง ควรพักเครื่อง 5–10 นาที ทุก 2 ชั่วโมง และเปลี่ยนเป็นน้ำเย็นเมื่อน้ำในถังเริ่มอุ่น
  • ห้ามดูดสารกัดกร่อนรุนแรง หรือสารไวไฟ · งานที่มีไอตัวทำละลาย ควรมีกับดักไอเย็น (cold trap) คั่นก่อนเข้าเครื่อง
  • ระวังน้ำหกใส่สวิตช์และปลั๊ก · ถอดปลั๊กทุกครั้งก่อนเปลี่ยนน้ำ ทำความสะอาด หรือเคลื่อนย้าย
  • ห้ามเปิดฝาถังหรือยกเครื่องขณะทำงาน · เคลื่อนย้ายบนพื้นเรียบ ปลดเบรกก่อนเข็น
คู่มือการใช้งาน ปั๊มสุญญากาศน้ำหมุนเวียน SHZ-95B · รหัสสินค้า 31038 · รุ่น SHZ-95B หน้า 3 / 4
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
3
ดูแลรักษา และแก้ปัญหาเบื้องต้น
CARE & TROUBLESHOOTING
  • เปลี่ยนน้ำในถังทุก 7–15 วัน หรือเร็วกว่านั้นเมื่อน้ำขุ่น มีกลิ่น หรือใช้ดูดไอสารเคมีบ่อย · ถอดปลั๊กก่อนถ่ายน้ำทุกครั้ง
  • ล้างถังด้วยน้ำสะอาดเมื่อเปลี่ยนน้ำ ห้ามใช้น้ำยาที่มีฤทธิ์กัดกร่อน · เช็ดตัวเครื่องให้แห้ง
  • ตรวจสายยางและจุกยางเป็นประจำ เปลี่ยนเมื่อแข็ง แตก หรือรั่ว · ไม่ใช้งานนานให้ถ่ายน้ำออกจนหมด เก็บในที่แห้ง
อาการสาเหตุที่พบบ่อยวิธีแก้
ค่าสุญญากาศขึ้นน้อย / ไม่ถึงที่ต้องการสายยางหรือข้อต่อรั่ว หัวดูดที่ไม่ใช้ไม่ได้ปิด น้ำน้อย น้ำอุ่นหรือสกปรกตรวจรอยรั่ว ปิดหัวที่ไม่ใช้ เติมน้ำ เปลี่ยนน้ำเย็นใหม่ ปิดสวิตช์น้ำหมุนเวียนถ้าไม่ได้ใช้
กดสวิตช์แล้วเครื่องไม่ทำงานไม่มีไฟ ปลั๊กหลวม ฟิวส์ขาดตรวจเต้ารับและปลั๊ก เปลี่ยนฟิวส์ขนาดเดิม ถ้ายังไม่ทำงานให้ติดต่อฝ่ายบริการ
น้ำไหลย้อนเข้าอุปกรณ์ปิดเครื่องขณะระบบยังเป็นสุญญากาศปลดสุญญากาศก่อนปิดเครื่องทุกครั้ง ต่อวาล์วกันกลับ / ขวดดักกันย้อน
เสียงดังหรือสั่นผิดปกติน้ำในถังน้อย พื้นไม่เรียบ มีเศษสิ่งของในถังเติมน้ำ ตั้งเครื่องบนพื้นเรียบ ล็อกล้อ ถ่ายน้ำล้างถัง
เครื่องร้อน / หยุดเองเมื่อใช้นานใช้งานต่อเนื่องนาน ระบายความร้อนไม่ดีพักเครื่อง 5–10 นาที ทุก 2 ชั่วโมง เปลี่ยนน้ำเย็น เปิดที่ว่างรอบตะแกรง
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — LINE @PYCM · โทร 02-114-7416 ต่อ 2 (แจ้งรหัสสินค้า 31038 และส่งรูป/คลิปอาการ)
4
ข้อมูลจำเพาะ
SPECIFICATIONS
รหัสสินค้า / รุ่น31038 · SHZ-95B ปั๊มสุญญากาศน้ำหมุนเวียน แนวตั้ง
กำลังไฟ / ไฟที่ใช้370 W · 220V / 50Hz
ระดับสุญญากาศสูงสุด-0.098 MPa (ค่าที่ได้จริงขึ้นกับอุณหภูมิน้ำและความแน่นของระบบ)
อัตราการไหลของน้ำ / ระยะส่งน้ำ80 ลิตร/นาที · 12 เมตร
อัตราดูดอากาศต่อหัวประมาณ 10 ลิตร/นาที
ความจุถังน้ำ50 ลิตร
วัสดุตัวเครื่องวัสดุกันการกัดกร่อน · หัวดูดและช่องน้ำทองเหลือง · แกนมอเตอร์สแตนเลส
ขนาด / น้ำหนัก450 × 340 × 840 มม. · ประมาณ 35 กก.

ข้อมูลจำเพาะอาจปรับเปลี่ยนตามล็อตสินค้า · คำแนะนำการใช้งานในคู่มือนี้เป็นคำแนะนำทั่วไปสำหรับปั๊มสุญญากาศน้ำหมุนเวียน

☎
ติดต่อฝ่ายบริการ ปัญญาเคมีภัณฑ์
สอบถามการใช้งาน อุปกรณ์ต่อพ่วง (สายยางสุญญากาศ ขวดกรอง วาล์วกันกลับ) หรือแจ้งอาการผิดปกติ — LINE @PYCM · โทร 02-114-7416 ต่อ 2 · www.panyachemipan.com
— จบคู่มือ —
