คู่มือการใช้งาน · ข้อมูลสินค้า · ฉบับภาษาไทย
เครื่องกวนผสมระบบลม สำหรับถัง 200 ลิตร รุ่น TTK
Pneumatic Drum Mixer · 6 รุ่น · มอเตอร์ลมแบบลูกสูบ 3 รุ่น และแบบเวน 3 รุ่น
รหัสสินค้า 21395–21400
รุ่น TTK-01 ถึง TTK-06
เอกสาร เรียบเรียงโดยปัญญาเคมีภัณฑ์

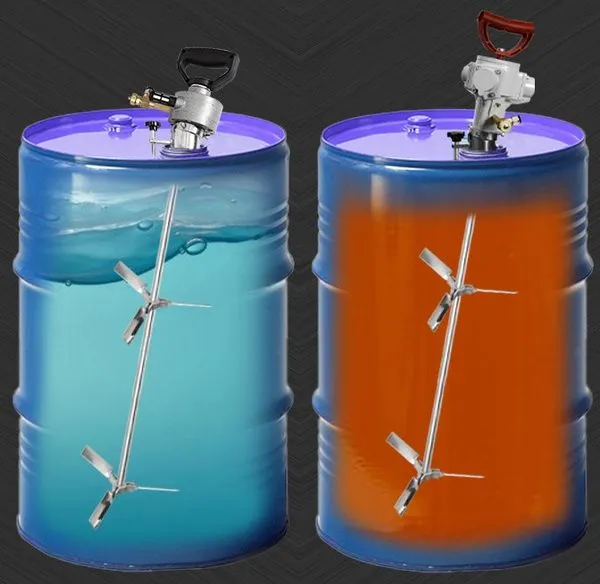

ภาพสินค้า — ซ้าย: แบบมอเตอร์เวน (ด้ามจับดำ) · ขวา: แบบมอเตอร์ลูกสูบ (ด้ามจับแดง)
เครื่องกวนผสมระบบลม รุ่น TTK ใช้กวนผสมของเหลวในถังมาตรฐาน 200 ลิตร (ถังเหล็ก ถังน้ำมัน หรือถังพลาสติก)
ติดตั้งผ่านรูฝาถังขนาด 2 นิ้วด้วยฐานยึดแบบถอดเร็ว ขับด้วยมอเตอร์ลมที่ใช้ลมอัด ไม่ใช้ไฟฟ้า
และปรับความเร็วรอบได้ต่อเนื่องด้วยวาล์วปรับลมที่หัวเครื่อง ตามข้อมูลสินค้า
มี 6 รุ่น แบ่งตามชนิดมอเตอร์ · แบบลูกสูบ (Piston) TTK-01 · TTK-02 · TTK-03 รอบต่ำ 750–1,800 รอบ/นาที
เหมาะกับของเหลวหนืดสูงกว่า · แบบเวน (Vane) TTK-04 · TTK-05 · TTK-06 รอบสูง 3,000 รอบ/นาที เหมาะกับของเหลวหนืดต่ำ ตามข้อมูลสินค้า
สิ่งสำคัญที่สุด — ใช้ลมอัดที่สะอาดและแห้ง แรงดันใช้งาน 0.6 MPa ·
ปั๊มลมต้องจ่ายลมได้ไม่น้อยกว่าค่าลมที่ใช้ของรุ่น (202–3,620 ลิตร/นาที ตามรุ่น — ดูหน้า 4) ·
เปิดวาล์วช้า ๆ และห้ามเร่งรอบขณะใบพัดอยู่นอกของเหลว · ถังที่บรรจุของเหลวไวไฟต้องต่อสายดิน — อ่านหน้า 6 ก่อนใช้
จุดเด่น Features
| ›มอเตอร์ลม ไม่ใช้ไฟฟ้าขับด้วยลมอัด ตัวมอเตอร์ไม่มีวงจรไฟฟ้า จึงไม่เกิดประกายไฟฟ้าจากมอเตอร์ (ถังยังต้องต่อสายดิน ดูหน้า 6) ตามข้อมูลสินค้า | ›ปรับรอบได้ต่อเนื่องวาล์วปรับลมที่หัวเครื่อง ปรับปริมาณลมเข้าเพื่อปรับความเร็วรอบแบบไม่เป็นขั้น ตามข้อมูลสินค้า | ›ใบพัดพับได้ 2 ชุดพับแนบเพลาเพื่อสอดผ่านรูฝาถัง และกางออกเองเมื่อเพลาหมุน · กางเต็มที่ Ø250 / Ø200 มม. ตามข้อมูลสินค้า |
| ›ฐานยึดรูฝาถัง 2 นิ้ว แบบถอดเร็วยึดกับรูฝาถัง 200 ลิตร ล็อกด้วยสกรูหัวหมุน ถอดย้ายไปกวนถังถัดไปได้เร็ว ตามข้อมูลสินค้า | ›เพลากวนสแตนเลสยาว 800 มม. (จากข้อต่อถอดเร็วถึงใบพัดล่าง) ขนาด Ø12 มม. ตามข้อมูลสินค้า | ›เพลาเข้าถังแบบเอียงฐานยึดทำมุมกับปากถัง เพลาเข้าถังแบบเอียง แรงเฉือนต่ำ ผสมได้ทั่วถึง ตามข้อมูลสินค้า |
รายการรุ่นและรหัสสินค้า 6 รุ่น Models — ข้อมูลจำเพาะเต็มหน้า 2 ตามข้อมูลสินค้า
| รหัสสินค้า | รหัสรุ่น | รุ่น (Model) | ชนิดมอเตอร์ | กำลัง (แรงม้า) | ความเร็วรอบ (รอบ/นาที) | ลมที่ใช้ (ลิตร/นาที) |
|---|
| 21395 | TTK-01 | C-102-ARM1 | ลูกสูบ · รอบต่ำ | 0.10 | 1,100 | 202 |
| 21396 | TTK-02 | C-102-ARM3 | ลูกสูบ · รอบต่ำ | 0.25 | 1,800 | 259 |
| 21397 | TTK-03 | C-102-ARM5 | ลูกสูบ · รอบต่ำ | 0.50 | 750 | 397 |
| 21398 | TTK-04 | C-102-2AM | เวน · รอบสูง | 0.69 | 3,000 | 850 |
| 21399 | TTK-05 | C-102-4AM | เวน · รอบสูง | 1.71 | 3,000 | 1,700 |
| 21400 | TTK-06 | C-102-6AM | เวน · รอบสูง | 4 | 3,000 | 3,620 |
เกี่ยวกับเอกสารนี้ — เรียบเรียงเป็นภาษาไทยโดยปัญญาเคมีภัณฑ์ จากข้อมูลจำเพาะและภาพสินค้า ร่วมกับหลักปฏิบัติทั่วไปของการใช้เครื่องมือลม
มีป้ายกำกับที่มา ตามข้อมูลสินค้า / คำแนะนำทั่วไป · สี ป้าย และรายละเอียดเล็กน้อยอาจต่างตามล็อต ให้ยึดสินค้าที่ได้รับจริงเป็นหลัก
เนื้อหาในคู่มือ Contents
1ข้อมูลจำเพาะ · หน้า 2
2ส่วนประกอบ · หน้า 3
3วิธีเลือกรุ่น · หน้า 4
4การติดตั้งบนถัง · หน้า 5
5การต่อลม · หน้า 5
6วิธีใช้งาน · หน้า 6
7ความปลอดภัย · หน้า 6
8ดูแลรักษา · หน้า 7
9ปัญหาที่พบบ่อย · หน้า 7
☎ติดต่อฝ่ายบริการ · หน้า 7
1ข้อมูลจำเพาะ
SPECIFICATIONS
มอเตอร์ 2 แบบ — ดูจากตัวเครื่อง Motor Types ตามข้อมูลสินค้า
ภาพสินค้า
แบบลูกสูบ (Piston) · TTK-01 · TTK-02 · TTK-03
- ตัวเรือนสีเทา มีฝาครอบกระบอกกลมสองข้าง · ด้ามจับสีแดง
- รอบต่ำ 750–1,800 รอบ/นาที ตามรุ่น
- เหมาะกับของเหลวหนืดสูงกว่า
- ใช้ลม 202–397 ลิตร/นาที — ใช้ลมน้อยกว่าแบบเวนมาก

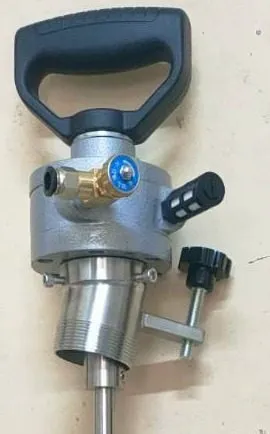

ภาพเครื่องจริง TTK-04
แบบเวน (Vane) · TTK-04 · TTK-05 · TTK-06
- มอเตอร์ทรงกระบอกเล็กสีเงิน · ด้ามจับสีดำ
- รอบสูง 3,000 รอบ/นาที ทุกรุ่น
- เหมาะกับของเหลวหนืดต่ำ
- ใช้ลม 850–3,620 ลิตร/นาที — ต้องมีปั๊มลมขนาดใหญ่พอ
ตารางข้อมูลจำเพาะ 6 รุ่น Specifications ตามข้อมูลสินค้า
| รหัสสินค้า | รหัสรุ่น | รุ่น (Model) | มอเตอร์ | กำลังแรงม้า | กำลังkW |
ความเร็วรอบรอบ/นาที | แรงบิด (Nm)ค่าตามตารางผู้ผลิต * | แรงดันลมใช้งานMPa |
ลมที่ใช้ลิตร/นาที | ความจุถังลิตร |
|---|
| มอเตอร์แบบลูกสูบ (Piston) รอบต่ำ — เหมาะกับของเหลวหนืดสูงกว่า · ด้ามจับสีแดง |
| 21395 | TTK-01 | C-102-ARM1 | ลูกสูบ | 0.10 | 0.07 | 1,100 | 0.63* | 0.6 | 202 | 200 |
| 21396 | TTK-02 | C-102-ARM3 | ลูกสูบ | 0.25 | 0.18 | 1,800 | 1.37* | 0.6 | 259 | 200 |
| 21397 | TTK-03 | C-102-ARM5 | ลูกสูบ | 0.50 | 0.37 | 750 | 2.94* | 0.6 | 397 | 200 |
| มอเตอร์แบบเวน (Vane) รอบสูง — เหมาะกับของเหลวหนืดต่ำ · ด้ามจับสีดำ |
| 21398 | TTK-04 | C-102-2AM | เวน | 0.69 | 0.51 | 3,000 | 0.63* | 0.6 | 850 | 200 |
| 21399 | TTK-05 | C-102-4AM | เวน | 1.71 | 1.27 | 3,000 | 1.37* | 0.6 | 1,700 | 200 |
| 21400 | TTK-06 | C-102-6AM | เวน | 4 | 2.98 | 3,000 | 2.94* | 0.6 | 3,620 | 200 |
* แรงบิด (Nm) เป็นค่าตามตารางผู้ผลิตที่ได้รับมา ตัวเลขซ้ำกันเป็นคู่ระหว่างแบบลูกสูบกับแบบเวน และไม่สอดคล้องกับกำลังและความเร็วรอบที่ระบุ
จึงแสดงไว้เพื่ออ้างอิงเท่านั้น ไม่ควรใช้เป็นเกณฑ์เลือกรุ่น — ให้เลือกจากความหนืดของของเหลวและปริมาณลมที่มี (หน้า 4)
ปริมาณลมที่ใช้ เทียบทุกรุ่น Air Consumption ที่แรงดัน 0.6 MPa — ความยาวแถบตามสัดส่วนจริง ตามข้อมูลสินค้า
TTK-01ลูกสูบ · 0.10 แรงม้า202 ลิตร/นาที = 0.202 ลบ.ม./นาที
TTK-02ลูกสูบ · 0.25 แรงม้า259 ลิตร/นาที = 0.259 ลบ.ม./นาที
TTK-03ลูกสูบ · 0.50 แรงม้า397 ลิตร/นาที = 0.397 ลบ.ม./นาที
TTK-04เวน · 0.69 แรงม้า850 ลิตร/นาที = 0.85 ลบ.ม./นาที
TTK-05เวน · 1.71 แรงม้า1,700 ลิตร/นาที = 1.7 ลบ.ม./นาที
TTK-06เวน · 4 แรงม้า3,620 ลิตร/นาที = 3.62 ลบ.ม./นาที
1 ลบ.ม./นาที = 1,000 ลิตร/นาที · TTK-06 ใช้ลมมากกว่า TTK-01 ประมาณ 18 เท่า ·
นำค่านี้ไปเทียบกับปริมาณลมที่ปั๊มลมจ่ายได้จริง ก่อนเลือกรุ่น (หน้า 4)
ข้อมูลร่วมทุกรุ่น Common Specifications ตามข้อมูลสินค้า
| ถังที่ใช้ | ถังมาตรฐาน 200 ลิตร — ถังเหล็ก ถังน้ำมัน ถังพลาสติก | การยึดกับถัง | ฐานยึดรูฝาถัง 2 นิ้ว แบบถอดเร็ว + สกรูล็อกหัวหมุน · เพลาเข้าถังแบบเอียง |
|---|
| เพลากวน | สแตนเลส ยาว 800 มม. (จากข้อต่อถอดเร็วถึงใบพัดล่าง) Ø12 มม. | ใบพัด | พับได้ 2 ชุด กางเต็มที่ชุดบน Ø250 มม. · ชุดล่าง Ø200 มม. |
|---|
| แหล่งพลังงาน | ลมอัด แรงดันใช้งาน 0.6 MPa (6 bar) · ไม่ใช้ไฟฟ้า | การปรับรอบ | วาล์วปรับลม ปรับต่อเนื่องไม่เป็นขั้น |
|---|
| ทางลมเข้า | ข้อต่อสายลมแบบเสียบเร็ว (push-in) ที่วาล์วปรับความเร็ว | การหล่อลื่น | ข้อมูลสินค้าระบุว่ามอเตอร์ไม่ต้องเติมน้ำมันหล่อลื่น |
|---|
ข้อมูลน้ำหนักเครื่องและขนาดกล่องยังไม่มีในเอกสารนี้ — สอบถามได้ที่ปัญญาเคมีภัณฑ์

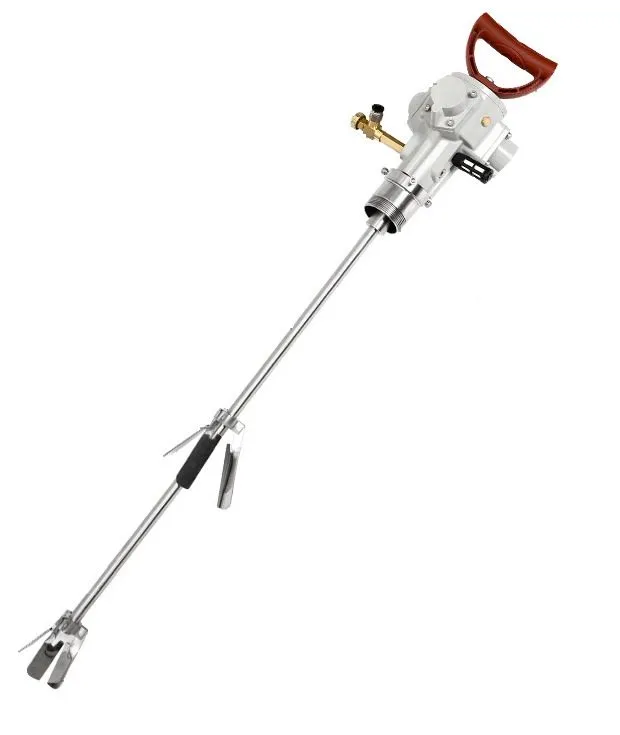

ตำแหน่งส่วนประกอบ Parts — ภาพสินค้า · หมายเลขตรงกับตารางด้านล่าง ตามข้อมูลสินค้า
123456891012345678
แบบมอเตอร์เวน (TTK-04–06) ส่วนหัว — ภาพเครื่องจริง TTK-04
ขนาดชุดกวน (ทุกรุ่น)เพลาสแตนเลสยาว 800 มม. (จากข้อต่อถอดเร็วถึงใบพัดล่าง) · Ø12 มม.
ใบพัดชุดบนกางเต็มที่ Ø250 มม. · ชุดล่าง Ø200 มม.
ฐานยึดสำหรับรูฝาถัง 2 นิ้ว
| 1 | มอเตอร์ลม — ขับเพลาด้วยลมอัด ไม่ใช้ไฟฟ้า · แบบลูกสูบ (TTK-01–03) หรือแบบเวน (TTK-04–06) | 2 | วาล์วปรับความเร็ว — ปรับปริมาณลมเข้า = ปรับรอบ ได้ต่อเนื่องไม่เป็นขั้น |
| 3 | ข้อต่อสายลมแบบเสียบเร็ว — ทางลมเข้า (push-in) ที่วาล์วปรับความเร็ว | 4 | ด้ามจับ — ใช้ถือยก ติดตั้ง และย้ายเครื่องระหว่างถัง |
| 5 | ตัวเก็บเสียง — ทางลมออกของมอเตอร์ ลดเสียง — ห้ามอุด | 6 | ข้อต่อถอดเร็ว / ฐานยึดรูฝาถัง 2 นิ้ว — ส่วนเกลียวใต้มอเตอร์ ยึดเครื่องเข้ากับรูฝาถัง |
| 7 | สกรูล็อกหัวหมุน — ขันล็อกเครื่องให้แน่นหลังติดตั้ง (เห็นในภาพเครื่องจริง) | 8 | เพลากวนสแตนเลส — ยาว 800 มม. (จากข้อต่อถอดเร็วถึงใบพัดล่าง) Ø12 มม. |
| 9 | ใบพัดพับได้ ชุดบน — กางออกเต็มที่ Ø250 มม. | 10 | ใบพัดพับได้ ชุดล่าง — กางออกเต็มที่ Ø200 มม. |
ตำแหน่งวาล์ว ตัวเก็บเสียง และสกรูล็อกต่างกันเล็กน้อยระหว่างแบบลูกสูบกับแบบเวน ให้ดูจากเครื่องจริง ·
ใบพัดทั้ง 2 ชุดพับแนบเพลาเพื่อสอดผ่านรูฝาถัง และกางออกเองเมื่อเพลาหมุน
3วิธีเลือกรุ่น
HOW TO CHOOSE
ก. เลือกชนิดมอเตอร์ตามความหนืดของของเหลว Viscosity ตามข้อมูลสินค้า
| แบบเวน (Vane) · TTK-04 / 05 / 06 | แบบลูกสูบ (Piston) · TTK-01 / 02 / 03 |
|---|
| ความเร็วรอบ | 3,000 รอบ/นาที ทุกรุ่น | 750–1,800 รอบ/นาที ตามรุ่น |
|---|
| ของเหลวที่เหมาะ | หนืดต่ำ ไหลง่าย | หนืดสูงกว่า |
|---|
| กำลัง (แรงม้า) | 0.69 / 1.71 / 4 | 0.10 / 0.25 / 0.50 |
|---|
| ลมที่ใช้ (ลิตร/นาที) | 850 / 1,700 / 3,620 | 202 / 259 / 397 |
|---|
| หน้าตา | มอเตอร์ทรงกระบอกเล็กสีเงิน · ด้ามจับดำ | ตัวเรือนเทา ฝากระบอกกลม · ด้ามจับแดง |
|---|
หนืดต่ำ → แบบเวนของเหลวที่ไหลง่ายใกล้เคียงน้ำ เช่น น้ำยา สารละลาย สีหรือหมึกที่เจือจางแล้ว — รอบสูงช่วยให้กระจายตัวเร็ว คำแนะนำทั่วไป
หนืดสูงกว่า → แบบลูกสูบของเหลวที่ข้นและไหลช้ากว่า เช่น กาว หรือสีเนื้อข้น — รอบต่ำ ลดการกระเซ็นและฟองอากาศ คำแนะนำทั่วไป
ข้อมูลสินค้าไม่ได้ระบุค่าความหนืดสูงสุดที่แต่ละรุ่นกวนได้ — ถ้าไม่แน่ใจ ให้ทดลองกับของเหลวจริงที่รอบต่ำก่อน
หรือส่งข้อมูลของเหลว (ชนิด ความข้น ปริมาณต่อถัง) มาสอบถามปัญญาเคมีภัณฑ์ · ในกลุ่มเดียวกัน รุ่นกำลังสูงกว่ารับงานหนักได้มากกว่า แต่ใช้ลมมากขึ้นตาม
ข. เลือกตามปริมาณลมที่ปั๊มลมจ่ายได้ Air Supply — ข้อที่ต้องตรวจก่อนสั่งซื้อทุกครั้ง
- ปั๊มลมต้องจ่ายลมได้จริงที่แรงดัน 0.6 MPa ไม่น้อยกว่าค่า "ลมที่ใช้" ของรุ่น — 202–3,620 ลิตร/นาที ตามรุ่น (กราฟหน้า 2) ตามข้อมูลสินค้า
- ดูค่าปริมาณลมที่จ่ายได้จริงของปั๊มลม (Free Air Delivery) ไม่ใช่ปริมาตรกระบอกสูบหรือขนาดถังพักลม —
ถังพักลมใบใหญ่ช่วยได้แค่ช่วงสั้น ๆ ไม่ได้เพิ่มลมที่จ่ายต่อเนื่อง คำแนะนำทั่วไป
- เผื่ออย่างน้อย 20–30% สำหรับการสูญเสียในท่อ ข้อต่อ และรอยรั่ว · ถ้าใช้ปั๊มลมร่วมกับเครื่องมืออื่นพร้อมกัน ให้รวมปริมาณลมของทุกเครื่อง คำแนะนำทั่วไป
- ลมไม่พอ → แรงดันที่เครื่องตก รอบตก แรงกวนลดลง และปั๊มลมทำงานหนักต่อเนื่อง คำแนะนำทั่วไป
รุ่นใช้ลมมาก — TTK-06 ใช้ลม 3,620 ลิตร/นาที (3.62 ลบ.ม./นาที) ที่ 0.6 MPa
และ TTK-05 ใช้ 1,700 ลิตร/นาที ตามข้อมูลสินค้า — ต้องมีระบบลมอัดขนาดใหญ่ที่จ่ายลมได้ต่อเนื่อง
ปั๊มลมขนาดเล็กใช้กับรุ่นเหล่านี้ไม่ได้ · ตรวจข้อมูลปั๊มลมที่มีอยู่ก่อนเลือกรุ่นทุกครั้ง คำแนะนำทั่วไป
ตัวอย่างการคิด คำแนะนำทั่วไป — TTK-06 ใช้ลม 3,620 ลิตร/นาที เผื่อ 25% →
3,620 × 1.25 ≈ 4,525 ลิตร/นาที ที่ 0.6 MPa = ปริมาณลมจ่ายจริงขั้นต่ำที่ปั๊มลมควรมี สำหรับเครื่องนี้เครื่องเดียว
ค. ขั้นตอนเลือกรุ่น Selection Steps คำแนะนำทั่วไป
1ความหนืดของเหลวหนืดต่ำ → แบบเวน · หนืดสูงกว่า → แบบลูกสูบ
›
2ลมที่มีตัดรุ่นที่ใช้ลมมากกว่าที่ปั๊มลมจ่ายได้ (รวมค่าเผื่อ)
›
3กำลังงานหนักหรือข้นมากในกลุ่มเดียวกัน เลือกกำลังสูงขึ้น
›
4ถังถัง 200 ลิตร มีรูฝาขนาด 2 นิ้วที่ใช้ติดตั้งได้
วัสดุและอุตสาหกรรมที่เหมาะ Applications ตามข้อมูลสินค้า
วัสดุกาวหมึกพิมพ์สีย้อม/เม็ดสีสีทุกชนิดสารตกตะกอน (flocculant)เครื่องสำอางสารเคมี/รีเอเจนต์อาหารและเครื่องดื่มน้ำมันยา
อุตสาหกรรมอุตสาหกรรมเคมีการผลิตสีงานย้อม-พิมพ์อุตสาหกรรมอาหารโรงพ่นสีโรงบำบัดน้ำเสียอุตสาหกรรมยาอุตสาหกรรมเครื่องสำอาง
งานอาหาร ยา และเครื่องสำอาง ผู้ใช้ต้องตรวจความเหมาะสมของวัสดุที่สัมผัสของเหลวกับกระบวนการผลิตของตนเอง ·
ของเหลวไวไฟหรือตัวทำละลาย ให้ทำตามข้อความปลอดภัยหน้า 6 คำแนะนำทั่วไป
4การติดตั้งบนถัง
INSTALLATION
- เตรียมถัง — วางถัง 200 ลิตรบนพื้นเรียบ มั่นคง ไม่โยก แล้วเปิดฝารูฝาถังขนาด 2 นิ้ว คำแนะนำทั่วไป ·
ตรวจว่ารูฝาถังเข้ากับฐานยึดของเครื่องได้ ถังบางแบบใช้เกลียวรูฝาต่างกัน คำแนะนำทั่วไป
- ยังไม่ต่อลม — ติดตั้งขณะยังไม่ได้ต่อสายลม และปิดวาล์วปรับความเร็วไว้ คำแนะนำทั่วไป
- พับใบพัด — ให้ใบพัดทั้ง 2 ชุดพับแนบเพลา เพื่อสอดผ่านรูฝาถังได้ ตามข้อมูลสินค้า
- สอดเพลาลงถัง — ถือด้ามจับ สอดเพลาลงทางรูฝาถังช้า ๆ ตามแนวเอียง ระวังใบพัดเกี่ยวขอบรู ห้ามกระแทกหรืองัด คำแนะนำทั่วไป
- ยึดฐานและล็อก — ให้ฐานยึด 2 นิ้วเข้าที่รูฝาถังอย่างมั่นคง แล้วขันสกรูล็อกหัวหมุนให้แน่น ตามข้อมูลสินค้า
- ตรวจก่อนต่อลม — เครื่องตั้งมั่นคงไม่โยก ด้ามจับและวาล์วเข้าถึงสะดวก ตัวเก็บเสียงไม่หันเข้าหาคน คำแนะนำทั่วไป

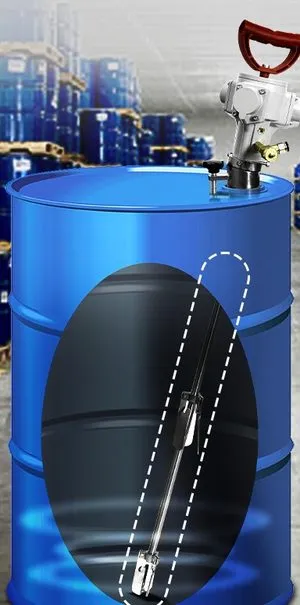

เพลาเข้าถังแบบเอียง (เส้นประ)

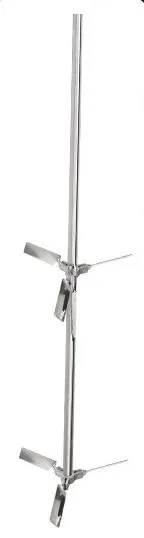

ใบพัดกางออกเมื่อหมุน
6–7ฐานยึดเกลียว + สกรูล็อกหัวหมุน (ภาพสินค้า)
เพลาเข้าถังแบบเอียง — ฐานยึดทำมุมกับปากถัง เพลาจึงเอียงลงในถัง ตามข้อมูลสินค้า
ช่วยให้ของเหลวไหลวนทั่วถังโดยแรงเฉือนต่ำ
ล็อกให้แน่นก่อนเปิดลมทุกครั้ง — เครื่องที่ยึดไม่แน่นจะโยกหรือหมุนตามแรงบิดขณะทำงาน ·
ถ้ารูฝาถังสึก บุบ หรือเกลียวไม่เข้ากัน ห้ามฝืนใช้ คำแนะนำทั่วไป
ปั๊มลม + ถังพักลมจ่ายลมได้พอกับรุ่น ระบายน้ำทิ้งเป็นประจำ
›
ชุดกรองลม / ดักน้ำให้ลมสะอาดและแห้ง
›
ตัวปรับแรงดัน + เกจตั้งที่ 0.6 MPa
›
วาล์วเปิด-ปิดลม + สายลมขนาดพอ ไม่ยาวเกินจำเป็น
›
ข้อต่อเสียบเร็ว (3)ทางลมเข้าที่เครื่อง
›
วาล์วปรับความเร็ว (2)ปรับรอบที่ตัวเครื่อง
สีเทา = ระบบลมของผู้ใช้ คำแนะนำทั่วไป · สีฟ้า = อยู่บนตัวเครื่อง ตามข้อมูลสินค้า
- ลมสะอาดและแห้ง — น้ำ สนิม และฝุ่นในลมทำให้มอเตอร์ลมสึกหรอและรอบตก ติดชุดกรองลม-ดักน้ำก่อนเข้าเครื่อง และระบายน้ำจากถังพักลมกับชุดกรองเป็นประจำ คำแนะนำทั่วไป
- แรงดัน — ตั้งตัวปรับแรงดันที่ 0.6 MPa ตามข้อมูลสินค้า ตามข้อมูลสินค้า และไม่ตั้งสูงกว่านี้ คำแนะนำทั่วไป
- สายลมและท่อลม — ใช้สายลมที่ตรงกับขนาดข้อต่อบนเครื่อง สายที่ยาวหรือเล็กเกินไปทำให้แรงดันที่เครื่องตก ·
รุ่นใช้ลมมาก (TTK-05 / TTK-06) ต้องเดินท่อลมจากปั๊มลมขนาดใหญ่พอ คำแนะนำทั่วไป
- เสียบสาย — ตัดปลายสายลมให้ตรงฉาก เสียบเข้าข้อต่อจนสุด แล้วดึงทดสอบว่าไม่หลุด ·
ถอดสาย — ปิดลมและระบายแรงดันก่อน แล้วกดแหวนปลดที่ข้อต่อค้างไว้ขณะดึงสายออก คำแนะนำทั่วไป
- น้ำมันหล่อลื่น — ข้อมูลสินค้าระบุว่ามอเตอร์ไม่ต้องเติมน้ำมันหล่อลื่น ตามข้อมูลสินค้า

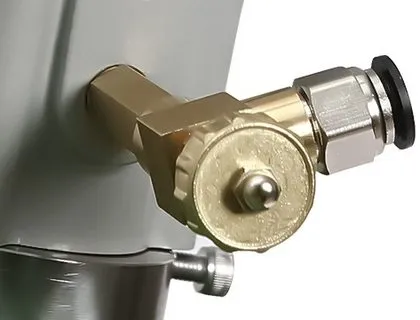

2–3วาล์วปรับความเร็ว + ข้อต่อสายลมแบบเสียบเร็ว (ภาพสินค้า)
ติดตั้ง ถอด หรือทำความสะอาดเครื่อง — ทำขณะปิดลมและระบายแรงดันในสายแล้วเท่านั้น
และห้ามชี้หรือเป่าลมอัดเข้าหาร่างกาย คำแนะนำทั่วไป
- ตรวจก่อนเปิด — ติดตั้งมั่นคง สกรูล็อกแน่น ของเหลวในถังมีระดับท่วมใบพัด ไม่มีมือหรือสิ่งของอยู่ใกล้รูฝาถัง คำแนะนำทั่วไป
- ปิดวาล์วปรับความเร็วก่อน แล้วจึงต่อสายลม เปิดลมหลัก และตั้งตัวปรับแรงดันที่ 0.6 MPa คำแนะนำทั่วไป
- ค่อย ๆ เปิดวาล์วปรับความเร็ว — เพลาเริ่มหมุน และใบพัดกางออกเองเมื่อหมุน ตามข้อมูลสินค้า
- ปรับรอบ — เพิ่มทีละน้อยจนผิวของเหลวเคลื่อนไหวทั่วถัง โดยไม่เกิดน้ำวนลึก ฟองอากาศ หรือกระเซ็น ·
ของเหลวข้นเริ่มที่รอบต่ำ ให้ใบพัดกางเต็มก่อนเพิ่มรอบ คำแนะนำทั่วไป
- ระหว่างกวน — เฝ้าดูเป็นระยะ ฟังเสียงผิดปกติ และห้ามสอดมือหรืออุปกรณ์เข้าถังขณะเพลาหมุน คำแนะนำทั่วไป
- หยุดเครื่อง — ปิดวาล์วปรับความเร็ว รอจนเพลาหยุดหมุนสนิท แล้วปิดลมหลักและปลดสายลม คำแนะนำทั่วไป
- ถอดออกจากถัง — คลายสกรูล็อก ยกเครื่องขึ้นช้า ๆ ตามแนวเอียง ใบพัดจะพับลงเพื่อผ่านรูฝาถัง ให้ของเหลวไหลกลับลงถังก่อน
แล้วนำไปทำความสะอาดทันที คำแนะนำทั่วไป
ห้ามเร่งรอบขณะใบพัดอยู่นอกของเหลว — ใบพัดกางออกด้วยแรงหมุน อาจฟาดคนหรือสิ่งของ ทำให้ชิ้นส่วนเสียหาย
หรือทำให้ของเหลวกระเด็น · ถ้าต้องทดสอบนอกถัง ให้จับเครื่องให้มั่นคงและใช้รอบต่ำสุดในพื้นที่โล่งเท่านั้น คำแนะนำทั่วไป
เทคนิคให้กวนได้ดี Tips คำแนะนำทั่วไป
- ระดับของเหลวต่ำ — ถ้าผิวของเหลวอยู่ใกล้ใบพัดชุดบน ให้ลดรอบลงเพื่อไม่ให้ตีอากาศเข้าไปเป็นฟอง
- เติมผงหรือสารเพิ่ม — ค่อย ๆ เติมขณะกวนที่รอบปานกลาง ไม่เททีเดียวจนจับตัวเป็นก้อน
- ตะกอนก้นถัง — ของที่ตกตะกอนแน่น ให้เริ่มที่รอบต่ำและเพิ่มช้า ๆ ไม่ฝืนเร่งรอบทันที
- ย้ายไปถังถัดไป — ปิดลม รอหยุดสนิท ยกออกโดยจับที่ด้ามจับ เช็ดเพลาและใบพัดก่อนสอดลงถังใหม่ ถ้าเป็นสารคนละชนิด ให้ล้างให้สะอาดก่อน

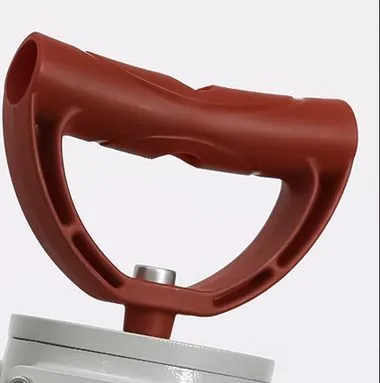

4ด้ามจับ ใช้ยกและย้ายเครื่อง

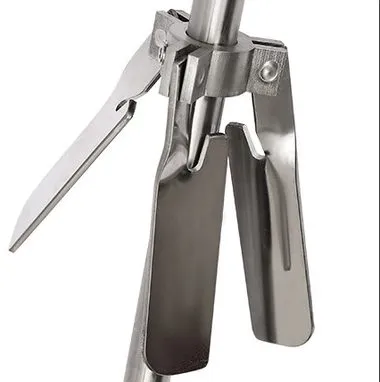

9–10ใบพัดในท่าพับ — ล้างบานพับให้สะอาด
- ของเหลวไวไฟหรือตัวทำละลาย — มอเตอร์ลมไม่ใช้ไฟฟ้า จึงไม่มีประกายไฟฟ้าจากตัวมอเตอร์ ตามข้อมูลสินค้า แต่การกวนและการไหลของของเหลวทำให้เกิดไฟฟ้าสถิตได้ ·
ต้องต่อสายดินและเชื่อมศักย์ (bonding) ถังและภาชนะที่เกี่ยวข้อง ระบายอากาศดี ไม่มีแหล่งจุดติดไฟ และปฏิบัติตามกฎความปลอดภัยของสถานที่ทำงานทุกข้อ คำแนะนำทั่วไป
- แรงดันลม — ใช้แรงดันใช้งาน 0.6 MPa ตามข้อมูลสินค้า ตามข้อมูลสินค้า · ปิดลมและระบายแรงดันก่อนติดตั้ง ถอด ทำความสะอาด หรือตรวจซ่อมทุกครั้ง คำแนะนำทั่วไป
- ชิ้นส่วนหมุน — ห้ามสอดมือ เครื่องมือ หรือสิ่งของเข้าถังขณะเพลาหมุน เก็บผมยาวและเสื้อผ้าหลวมให้เรียบร้อย คำแนะนำทั่วไป
- อุปกรณ์ป้องกัน — สวมแว่นตานิรภัยและถุงมือที่เหมาะกับสารที่กวน และใช้ที่ครอบหูถ้าต้องทำงานใกล้เครื่องเป็นเวลานาน คำแนะนำทั่วไป
- ลมทิ้ง — ตัวเก็บเสียงเป็นทางลมออก ห้ามอุดและห้ามหันเข้าหน้าคน คำแนะนำทั่วไป
- ถังและเครื่อง — ไม่ใช้กับถังที่บุบ รูฝาเสียหาย หรือวางไม่มั่นคง · ห้ามใช้เพลาหรือใบพัดที่คดหรือชำรุด และห้ามดัดแปลงเครื่องเอง คำแนะนำทั่วไป
✕เร่งรอบขณะใบพัดอยู่นอกของเหลว
✕สอดมือเข้าถังขณะเพลาหมุน
✕ตั้งแรงดันสูงกว่า 0.6 MPa
✕ถอดสายลมขณะยังมีแรงดัน
✕กวนตัวทำละลายโดยไม่ต่อสายดินถัง
8การทำความสะอาดและดูแลรักษา
CLEANING & MAINTENANCE
| หลังใช้ทุกครั้ง | ล้างเพลาและใบพัดทันทีด้วยน้ำยาหรือตัวทำละลายที่เข้ากับสารที่กวน ก่อนคราบแห้งติด โดยเฉพาะบริเวณบานพับใบพัด ให้พับ-กางได้คล่อง แล้วเช็ดให้แห้ง |
| ตัวมอเตอร์ | เช็ดด้วยผ้า · ห้ามจุ่มมอเตอร์ลงในของเหลว และห้ามฉีดน้ำหรือตัวทำละลายเข้าทางลมเข้าหรือตัวเก็บเสียง |
| ระบบลม | ระบายน้ำจากถังพักลมและชุดกรองลมเป็นประจำ เปลี่ยนไส้กรองเมื่อสกปรก |
| ตัวเก็บเสียง | ตรวจว่าไม่อุดตันด้วยฝุ่นหรือคราบ — ตัวเก็บเสียงอุดตันทำให้รอบตก |
| ข้อต่อและสายลม | ตรวจรอยรั่ว รอยแตก และปลายสายลม · ได้ยินเสียงลมรั่วให้แก้ไขก่อนใช้งาน |
| เพลาและใบพัด | ตรวจเพลาคด ใบพัดหลวมหรือบิดเบี้ยว และบานพับสึก · เพลาคดทำให้เครื่องสั่นมาก ห้ามใช้ต่อ |
| จัดเก็บ | เก็บในที่แห้ง ปิดทางลมเข้ากันฝุ่น แขวนหรือวางให้เพลาไม่ถูกกดทับหรืองอ |
ทุกข้อเป็นคำแนะนำทั่วไป ยกเว้นการหล่อลื่น: ข้อมูลสินค้าระบุว่ามอเตอร์ไม่ต้องเติมน้ำมันหล่อลื่น ตามข้อมูลสินค้า
9ปัญหาที่พบบ่อย
TROUBLESHOOTING
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ไข |
|---|
| เปิดวาล์วแล้วเพลาไม่หมุน | ยังไม่เปิดลมหลัก / สายลมพับหรือหลุด · แรงดันต่ำ · ตัวเก็บเสียงอุดตัน · ใบพัดติดตะกอนก้นถัง หรือของเหลวข้นเกิน | ตรวจลมหลัก สายลม และเกจแรงดัน · ทำความสะอาดตัวเก็บเสียง · เริ่มที่รอบต่ำ ถ้าข้นมากพิจารณาแบบลูกสูบ |
| รอบตก แรงกวนไม่พอ | ปั๊มลมจ่ายลมไม่พอกับรุ่น · สายลมเล็กหรือยาวเกินไป · ไส้กรองตัน · ลมรั่ว · ของเหลวหนืดเกินไปสำหรับรุ่น | เทียบปริมาณลมของปั๊มลมกับตารางหน้า 2 · ใช้สายลมใหญ่ขึ้น/สั้นลง · เปลี่ยนไส้กรอง · แก้จุดรั่ว |
| ใบพัดไม่กางออก | รอบต่ำเกินไป · ของเหลวข้นมาก · บานพับมีคราบแห้งติด | เพิ่มรอบทีละน้อย · ล้างบานพับให้พับ-กางได้คล่อง |
| เครื่องสั่นหรือมีเสียงดังผิดปกติ | สกรูล็อกหรือฐานยึดหลวม · เพลาคด · ใบพัดชนผนังหรือก้นถัง · รอบสูงเกินไป | หยุดเครื่อง ขันสกรูล็อกให้แน่น · ตรวจเพลาและใบพัด · ลดรอบ |
| ของเหลวกระเซ็น / ฟองมาก | รอบสูงเกินไป · ระดับของเหลวต่ำใกล้ใบพัดชุดบน | ลดรอบ · เพิ่มระดับของเหลว หรือกวนที่รอบต่ำ |
| มีน้ำหรือละอองออกจากตัวเก็บเสียง | ลมอัดมีน้ำหรือความชื้นสูง | ระบายน้ำถังพักลมและชุดกรอง · ติดตั้งชุดดักน้ำก่อนเข้าเครื่อง |
| ลมรั่วที่ข้อต่อเสียบเร็ว | สายลมเสียบไม่สุด · ปลายสายเฉียงหรือแตก | ปิดลม ตัดปลายสายให้ตรงฉาก แล้วเสียบใหม่จนสุด |
| ยกเครื่องออกจากรูฝาถังไม่ได้ | เพลายังหมุนอยู่ ใบพัดยังกาง · คราบแข็งติดใบพัดหรือบานพับ | ปิดลม รอให้หยุดสนิท แล้วยกช้า ๆ ตามแนวเอียง · ห้ามงัดหรือกระชาก |
สาเหตุและวิธีแก้เป็นคำแนะนำทั่วไป · ทำตามแล้วยังไม่หาย — หยุดใช้ แล้วติดต่อฝ่ายบริการ ห้ามแกะมอเตอร์หรือซ่อมเอง
เช็กลิสต์ก่อนเปิดเครื่อง Pre-use Checklist คำแนะนำทั่วไป
- ปั๊มลมจ่ายลมได้พอกับรุ่น (ดูหน้า 2 และ 4)
- ลมสะอาดและแห้ง ตั้งแรงดันที่ 0.6 MPa
- เครื่องยึดกับรูฝาถังมั่นคง สกรูล็อกแน่น
- ของเหลวท่วมใบพัด วาล์วปรับความเร็วปิดอยู่ก่อนเปิดลม
- ถังที่บรรจุของเหลวไวไฟต่อสายดินแล้ว
- สวมแว่นตานิรภัยและถุงมือ
