คู่มือการใช้งาน (ฉบับภาษาไทย)
เครื่องกรองสุญญากาศ แยกของแข็ง–ของเหลว
ชุดกรองบุชเนอร์ขนาดใหญ่ ขวดแก้วบอโรซิลิเกต บนโครงสแตนเลสมีล้อ — Vacuum Filter (Solid-liquid) ZFL
ZF-10L ขวดรับ 10 ลิตร · รหัส 18708
ZF-20L ขวดรับ 20 ลิตร · รหัส 18709
ZF-30L ขวดรับ 30 ลิตร · รหัส 18710
ZF-50L ขวดรับ 50 ลิตร · รหัส 18711
เครื่องกรองสุญญากาศ (Vacuum Filter / การกรองแบบบุชเนอร์) ใช้แยกของแข็งออกจากของเหลว
โดยวางกระดาษกรองหรือผ้ากรองบนแผ่นรูพรุนในกรวยบุชเนอร์ แล้วใช้ปั๊มสุญญากาศดูดอากาศออกจากขวดแก้วด้านล่าง
ความดันที่ต่างกันจะดึงของเหลวผ่านตัวกรองลงขวดเร็วกว่าการกรองด้วยแรงโน้มถ่วงหลายเท่า และได้ของแข็งที่แห้งกว่า
เหมาะกับห้องปฏิบัติการ งานทดลองสูตร ไปจนถึงงานผลิตล็อตขนาด 10–50 ลิตร โปรดอ่านคู่มือนี้ให้ครบก่อนใช้งานครั้งแรก
หมายเหตุ — คู่มือนี้ปัญญาเคมีภัณฑ์เรียบเรียงเป็นภาษาไทยจากข้อมูลผู้ผลิตและตัวสินค้าจริง
ภาพประกอบจากผู้ผลิตเป็นกรวยบุชเนอร์สแตนเลส ส่วนสินค้าจริงในคลังของเราบางล็อตเป็นกรวยสีขาวรัดด้วยเข็มขัดสแตนเลส (ดูภาพหน้า 4)
รายละเอียดปลีกย่อยจึงอาจต่างกันตามล็อตการผลิต ให้ยึดตัวสินค้าจริงเป็นสำคัญ และสอบถามวัสดุกรวย/ขนาดโครงของรุ่นที่ต้องการกับฝ่ายขายก่อนสั่งซื้อ
ข้อมูลพื้นฐานของสินค้า Product Overview
ชุดกรองสุญญากาศ ZF — กรวยบุชเนอร์ด้านบน ขวดแก้วรับของเหลวตรงกลาง วาล์วระบายด้านล่าง บนโครงสแตนเลสมีล้อ
| ชื่อสินค้า | เครื่องกรองสุญญากาศ การแยกของแข็งกับของเหลว (Vacuum Filter Solid-liquid) ตระกูล ZF |
|---|
| หลักการทำงาน | ปั๊มสุญญากาศดูดอากาศออกจากขวดแก้ว → ความดันบรรยากาศดันของเหลวผ่านกระดาษกรอง/ผ้ากรองลงขวด → ของแข็งค้างอยู่บนตัวกรอง |
|---|
| ขนาด (ความจุขวดรับ) | 10 / 20 / 30 / 50 ลิตร — รุ่น ZF-10L, ZF-20L, ZF-30L, ZF-50L |
|---|
| ขวดรับของเหลว | ขวดแก้วทรงกลมบอโรซิลิเกตสูง (High Borosilicate) ทนความร้อน ทนการกัดกร่อน โปร่งใส มองเห็นระดับของเหลวได้ตลอด |
|---|
| กรวยกรอง | กรวยบุชเนอร์ มีแผ่นรูพรุนสำหรับรองกระดาษกรองหรือผ้ากรอง (ภาพผู้ผลิตเป็นสแตนเลส 304) |
|---|
| ข้อต่อกรวย–ขวด | ชุดซีลแฟลนจ์ซ้อนหลายชั้น ขันล็อกด้วยน็อตมือหมุน ถอด–ประกอบได้เร็วโดยไม่ต้องใช้เครื่องมือ |
|---|
| ทางดูดสุญญากาศ | หัวต่อแก้วด้านข้าง (หัวดูดสุญญากาศ) สำหรับต่อสายยางไปยังปั๊ม |
|---|
| การระบาย | วาล์วระบายที่ก้นขวด หัววาล์ววัสดุ PTFE ทนสารเคมี ปิดได้สนิท |
|---|
| โครงและการเคลื่อนย้าย | โครงท่อสแตนเลส · แหวนรองขวดเหล็กพ่นสีพร้อมแหวนยาง · ล้อหมุนได้ 4 ล้อ |
|---|
| ใช้ร่วมกับ | ปั๊มสุญญากาศ (เช่น ปั๊มน้ำหมุนเวียน หรือปั๊มไดอะแฟรมไร้น้ำมัน) + สายยางสุญญากาศ + กระดาษกรอง/ผ้ากรอง — ดูหน้า 3 |
|---|
จุดเด่น Key Features
| 1แก้วบอโรซิลิเกตสูงทนความร้อนและการเปลี่ยนแปลงอุณหภูมิ ทนกรด–ด่างและตัวทำละลายทั่วไป ใส มองเห็นการกรองได้ชัด |
2กรองเร็วด้วยสุญญากาศเร็วกว่ากรองด้วยแรงโน้มถ่วงมาก ลดการสูญเสียตัวอย่าง และได้เค้กกรองที่แห้งกว่า |
3ซีลแฟลนจ์หลายชั้นปิดผนึกแน่น ลดการรั่วของสุญญากาศ เปิด–ปิดได้เร็ว ประหยัดเวลาทำความสะอาด |
| 4ทนการกัดกร่อนกรวยและโครงสแตนเลส (ภาพผู้ผลิต: สแตนเลส 304 เกรดอาหาร) แข็งแรง ทนสารเคมีที่พบได้ทั่วไป |
5วาล์วระบายก้นขวดถ่ายของเหลวที่กรองแล้วออกได้ง่าย ไม่ต้องยกขวดแก้วหนัก ๆ ออกมาเท |
6โครงสแตนเลสมีล้อตั้งได้มั่นคง เคลื่อนย้ายสะดวก เหมาะกับห้องแล็บและไลน์ผลิตขนาดเล็ก–กลาง |
1
ส่วนประกอบ รุ่น และหลักการทำงาน
COMPONENTS · MODELS · WORKING PRINCIPLE
ส่วนประกอบของเครื่อง Parts

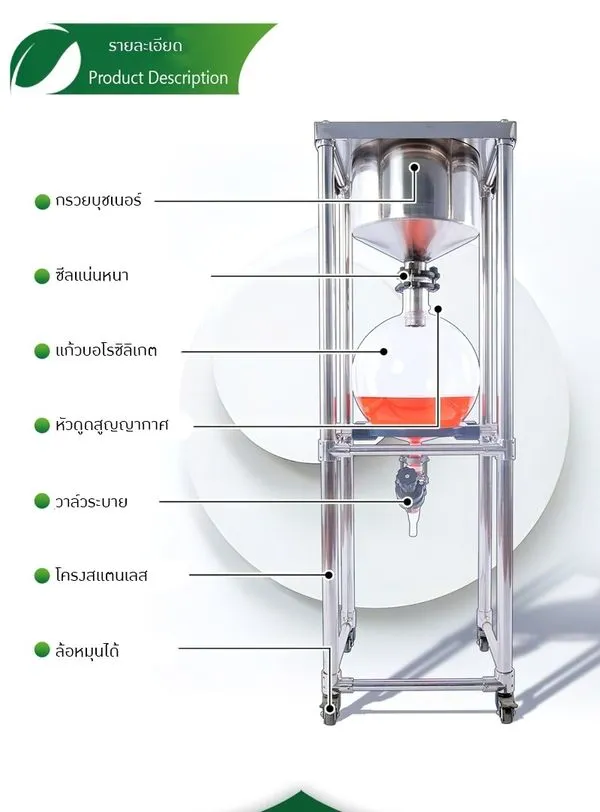

ตำแหน่งส่วนประกอบหลัก (ภาพจากผู้ผลิต)
| 1กรวยบุชเนอร์ | ใส่ของเหลวที่จะกรอง ด้านในมีแผ่นรูพรุนรองกระดาษกรอง/ผ้ากรอง |
| 2ซีลแน่นหนา (ชุดแฟลนจ์) | ต่อก้านกรวยเข้ากับคอขวด มีปะเก็นซ้อนหลายชั้น ขันด้วยน็อตมือหมุนให้แน่นเท่ากันทุกตัว |
| 3แก้วบอโรซิลิเกต | ขวดรับของเหลวทรงกลม 10 / 20 / 30 / 50 ลิตรตามรุ่น รับแรงสุญญากาศได้สม่ำเสมอ |
| 4หัวดูดสุญญากาศ | หัวต่อแก้วด้านข้างคอขวด ต่อสายยางสุญญากาศไปยังขวดดักไอและปั๊ม |
| 5วาล์วระบาย | อยู่ใต้ก้นขวด หัววาล์ว PTFE ใช้ถ่ายของเหลวที่กรองแล้วออก ต้องปิดไว้ตลอดระหว่างกรอง |
| 6โครงสแตนเลส | โครงท่อพร้อมแหวนรองขวด (เหล็กพ่นสี + แหวนยางรองก้นขวด) ช่วยยึดขวดแก้วให้มั่นคง |
| 7ล้อหมุนได้ | ล้อ 4 ล้อ เคลื่อนย้ายสะดวก — ล็อกล้อทุกครั้งก่อนเริ่มกรอง |
รุ่นและรหัสสินค้า Models
| รหัสสินค้า | รุ่น | ความจุขวดรับของเหลว | เหมาะกับงาน |
|---|
| 18708 | ZF-10L | 10 ลิตร | ห้องปฏิบัติการ งานทดลองสูตร กรองตัวอย่างปริมาณน้อยถึงปานกลาง |
| 18709 | ZF-20L | 20 ลิตร | ห้องแล็บที่กรองบ่อย / ผลิตล็อตเล็ก |
| 18710 | ZF-30L | 30 ลิตร | งานผลิตล็อตเล็ก–กลาง เช่น กรองสารสกัดสมุนไพร กรองผงถ่าน |
| 18711 | ZF-50L | 50 ลิตร | งานผลิตล็อตกลาง กรองต่อเนื่องปริมาณมากโดยไม่ต้องหยุดระบายบ่อย |
ความจุ = ปริมาตรขวดแก้วรับของเหลว ระหว่างกรองไม่ควรให้ของเหลวในขวดสูงเกินประมาณ 2/3 ของขวด และต้องไม่ถึงระดับหัวดูดสุญญากาศ ·
ขนาดโครง น้ำหนัก และขนาดกรวยของแต่ละรุ่น สอบถามฝ่ายขายได้
หลักการทำงาน How it works
- ปั๊มสุญญากาศดูดอากาศออกจากขวดแก้ว ทำให้ความดันในขวดต่ำกว่าความดันบรรยากาศ
- ความดันบรรยากาศด้านบนกรวยจึงดันของเหลวผ่านกระดาษกรองลงสู่ขวดอย่างรวดเร็ว
- อนุภาคของแข็งที่ใหญ่กว่ารูกรองค้างอยู่ด้านบนเป็นเค้กกรอง ดูดต่อสักครู่เพื่อให้เค้กแห้งขึ้น
- คลายสุญญากาศ แล้วเปิดวาล์วระบายก้นขวดถ่ายของเหลวที่กรองแล้วออก
ความละเอียดของการกรอง ขึ้นกับกระดาษกรอง/ผ้ากรองที่เลือกใช้ ไม่ใช่ตัวเครื่อง —
ตะกอนละเอียดมากใช้กระดาษกรองรูเล็ก (กรองช้าลง) ตะกอนหยาบใช้ผ้ากรองหรือกระดาษรูใหญ่
3
การดูแลรักษาและปัญหาที่พบบ่อย
CARE · TROUBLESHOOTING
การดูแลรักษา Care & Cleaning
- ล้างทันทีหลังใช้งาน — ล้างกรวยและแผ่นรูพรุนก่อนตะกอนแห้งติดรู ใช้น้ำไหลย้อนจากด้านล่างของแผ่นช่วยดันตะกอนออก
- ขวดแก้ว — ล้างด้วยน้ำอุ่นและน้ำยาล้างชนิดอ่อน ใช้แปรงขนนุ่ม ห้ามใช้ฝอยเหล็ก ผงขัด หรือของแข็งขูด เพราะรอยขีดทำให้แก้วรับสุญญากาศได้น้อยลง
- ปะเก็นและซีลแฟลนจ์ — ถอดล้างเป็นระยะ ตรวจรอยฉีก แข็งตัว หรือบวม เปลี่ยนใหม่เมื่อเสื่อม (สอบถามอะไหล่ได้ที่ฝ่ายบริการ)
- วาล์วระบาย PTFE — ล้างให้สะอาดหลังใช้ ไม่ขันแน่นเกินจำเป็น ถ้าใช้กับสารที่ตกผลึกให้ล้างก่อนสารแห้งค้างในวาล์ว
- โครงสแตนเลสและล้อ — เช็ดคราบสารเคมีออกแล้วเช็ดให้แห้ง ตรวจล้อและตัวล็อกล้อให้ใช้งานได้ปกติ
- การจัดเก็บ — เก็บในที่แห้ง ไม่โดนแดดโดยตรง หากต้องขนย้ายระยะไกลให้ถอดขวดแก้วแยกห่อกันกระแทก
ปัญหาที่พบบ่อยและวิธีแก้ Troubleshooting
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ |
|---|
| กรองช้ามาก | ตะกอนละเอียดอุดตัวกรอง / กระดาษกรองรูเล็กเกินไป / สุญญากาศไม่พอ | ตั้งทิ้งให้ตะกอนนอนก้นแล้วเทส่วนใสก่อน เปลี่ยนตัวกรองใหม่หรือเลือกรูที่เหมาะสม ตรวจปั๊มและข้อต่อ |
| สุญญากาศไม่ขึ้น / มีเสียงลมรั่ว | น็อตแฟลนจ์ขันไม่เท่ากัน ปะเก็นเลื่อนหรือเสื่อม สายยางรั่ว หรือวาล์วระบายไม่ได้ปิด | ปิดวาล์วระบาย จัดปะเก็นให้ตรงร่องแล้วขันสลับฝั่งใหม่ ตรวจรอยต่อสายยาง เปลี่ยนปะเก็นที่เสื่อม |
| ของเหลวที่ได้ขุ่น | กระดาษกรองขาด ขอบกระดาษยก หรือเลือกความละเอียดตัวกรองไม่พอ | ปูตัวกรองใหม่ให้แนบสนิท ใช้กระดาษรูเล็กลงหรือซ้อน 2 ชั้น แล้วกรองซ้ำ |
| ของเหลวถูกดูดเข้าสายยาง | ระดับในขวดสูงถึงหัวดูดสุญญากาศ หรือเกิดฟองมาก | หยุดปั๊ม คลายสุญญากาศ ระบายของเหลวออก ใช้ขวดดักไอทุกครั้ง และเทของเหลวช้าลง |
| วาล์วระบายซึม | มีตะกอนหรือผลึกค้างในวาล์ว หรือซีลวาล์วเสื่อม | คลายสุญญากาศ ถอดล้างวาล์ว ถ้ายังซึมให้ติดต่อฝ่ายบริการเพื่อเปลี่ยนชิ้นส่วน |
ภาพสินค้าจริง Actual product in our warehouse

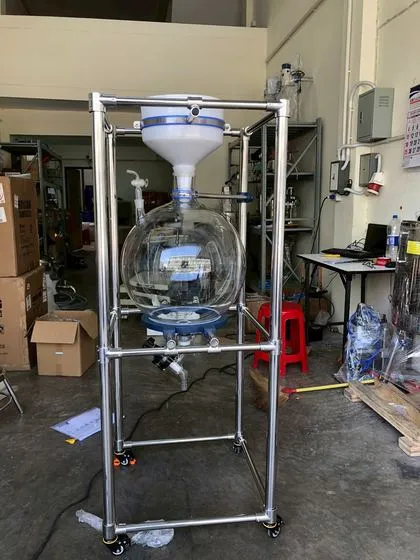

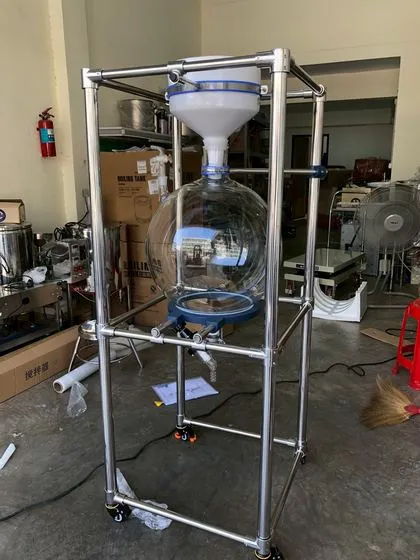

ประกอบครบชุดบนโครงสแตนเลส

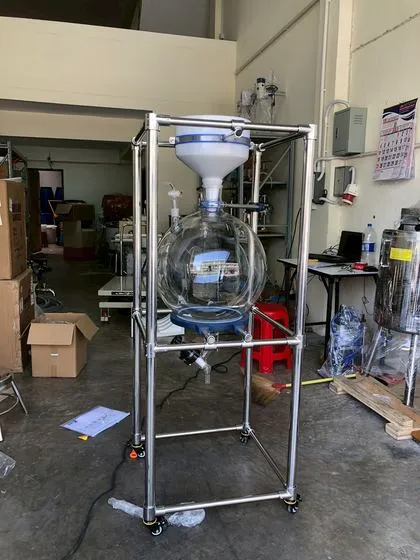

กรวยสีขาวรัดเข็มขัดสแตนเลส (ล็อตนี้)

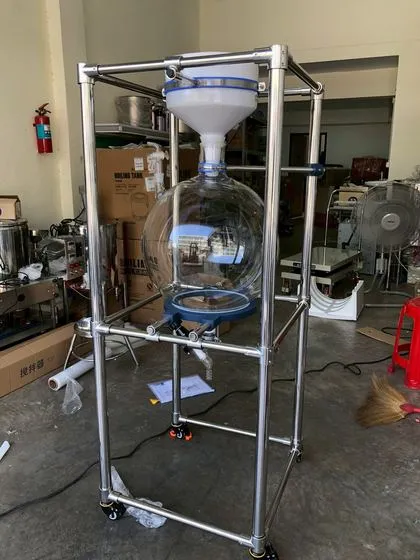

ขวดแก้วบอโรซิลิเกต + หัวดูดด้านข้าง
แหวนรองขวด วาล์วระบาย และล้อ
— จบคู่มือการใช้งาน —
