คู่มือการใช้งาน (ฉบับภาษาไทย)
ตู้ชั้นวางเหล็ก 4 ชั้น ประตูตะแกรงบานคู่ ล็อกได้
กว้าง 120 / 150 / 200 ซม. · ลึก 60 / 65 / 70 ซม. · สูง 180 / 200 ซม. — รับน้ำหนักสูงสุดประมาณ 500 กก./ชั้น · 3 สี ขาวเทา / น้ำเงิน / เขียวทหาร
รหัสสินค้า 33773–33790 (18 รหัส)
ประกอบแบบเกี่ยวล็อก ไม่ต้องขันน็อต
เอกสาร เรียบเรียงโดยปัญญาเคมีภัณฑ์

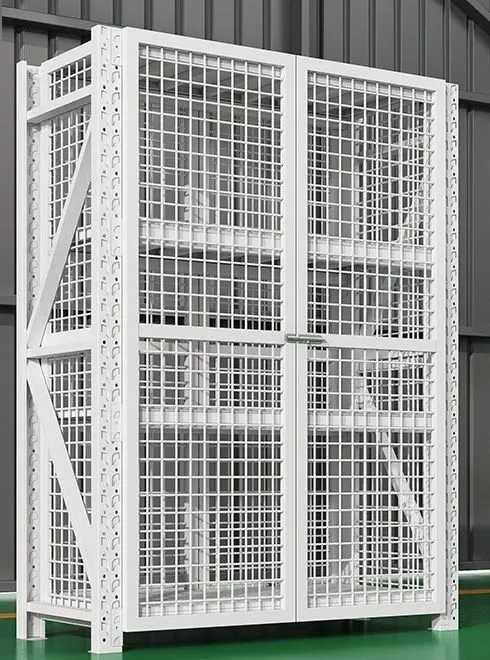

ตู้ชั้นวางเหล็กตะแกรงมีประตู คือชั้นวางเหล็ก 4 ชั้นที่ล้อมด้วยแผงตะแกรงเหล็กทั้งด้านข้างและด้านหลัง

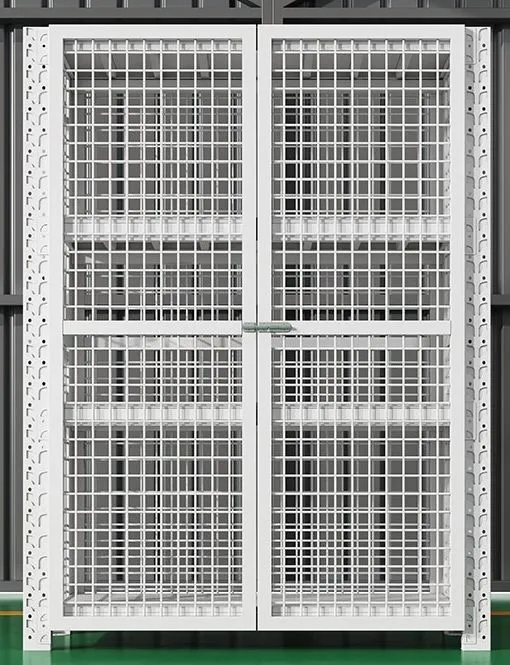

ด้านหน้าเป็นประตูตะแกรงบานคู่ มีกลอนกลางสำหรับคล้องกุญแจ — เก็บของมีค่าให้ล็อกแยกเป็นสัดส่วน แต่ยังมองเห็นของด้านในและระบายอากาศได้ดี

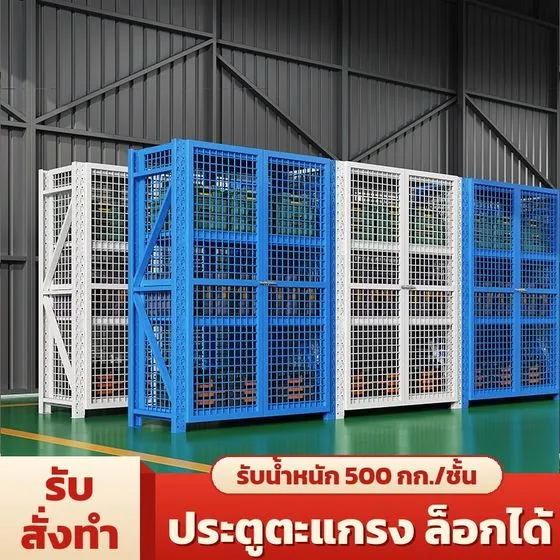

เหมาะกับโกดัง คลังสินค้า ห้องเก็บอะไหล่/เครื่องมือช่าง ห้องสต็อกร้านค้า และห้องเก็บเอกสาร
โครงเป็นเหล็กแผ่นรีดเย็นพ่นสีฝุ่นไฟฟ้าสถิต เสาเจาะรูผีเสื้อ ปรับระดับชั้นได้ ประกอบด้วยการเกี่ยวล็อก โปรดอ่านคู่มือนี้ก่อนประกอบและใช้งาน
หมายเหตุ — คู่มือนี้ปัญญาเคมีภัณฑ์เรียบเรียงเป็นภาษาไทย จากข้อมูลผู้จำหน่ายและภาพสินค้า
ขนาดเป็นค่าประมาณ อาจคลาดเคลื่อนเล็กน้อย จำนวน/รูปทรงชิ้นส่วนและอุปกรณ์ล็อกอาจต่างกันตามล็อตการผลิต
ให้ยึดตัวสินค้าที่ได้รับจริงและเอกสารประกอบในกล่องเป็นหลัก · แม่กุญแจ: ตรวจสอบกับฝ่ายขายก่อนว่ารวมในชุดหรือไม่ ·
ต้องการขนาด/สี/จำนวนชั้นพิเศษ สอบถามฝ่ายขายก่อนสั่ง
ตารางเลือกรุ่น — ครบ 18 รหัส Model Chooser
| ขนาด (ก×ล×ส) | กว้าง × ลึก × สูง (มม.) | ประตู (โดยประมาณ) |
W · ขาวเทา | B · น้ำเงิน | G · เขียวทหาร |
|---|
| 120×60×200 ซม. | 1,200 × 600 × 2,000 | 60 ซม. × 2 บาน | 33773MDR-W1260 | 33777MDR-B1260 | 33784MDR-G1260 |
| 120×70×180 ซม. | 1,200 × 700 × 1,800 | 60 ซม. × 2 บาน | 33774MDR-W1270-180 | – | – |
| 120×70×200 ซม. | 1,200 × 700 × 2,000 | 60 ซม. × 2 บาน | – | 33778MDR-B1270 | 33785MDR-G1270 |
| 150×60×200 ซม. | 1,500 × 600 × 2,000 | 75 ซม. × 2 บาน | – | 33779MDR-B1560 | 33786MDR-G1560 |
| 150×70×200 ซม. | 1,500 × 700 × 2,000 | 75 ซม. × 2 บาน | – | 33780MDR-B1570 | 33787MDR-G1570 |
| 200×60×200 ซม. | 2,000 × 600 × 2,000 | 100 ซม. × 2 บาน | – | 33781MDR-B2060 | 33788MDR-G2060 |
| 200×65×200 ซม. | 2,000 × 650 × 2,000 | 100 ซม. × 2 บาน | 33775MDR-W2065 | 33782MDR-B2065 | 33789MDR-G2065 |
| 200×70×200 ซม. | 2,000 × 700 × 2,000 | 100 ซม. × 2 บาน | 33776MDR-W2070 | 33783MDR-B2070 | 33790MDR-G2070 |
อ่านรหัสรุ่น — ตัวอย่าง MDR-B1560 = MDR (ตู้ชั้นวางเหล็กตะแกรงมีประตู) · B = สี (W ขาวเทา · B น้ำเงิน · G เขียวทหาร) ·
15 = กว้าง 150 ซม. · 60 = ลึก 60 ซม. · สูง 200 ซม. ทุกรุ่น ยกเว้นรหัสที่ลงท้าย -180 = สูง 180 ซม. ·
ทุกรุ่น 4 ชั้น รับน้ำหนักสูงสุดประมาณ 500 กก./ชั้น (วางกระจายน้ำหนักทั่วแผ่น) · ตัวเลขสีแดง = รหัสสินค้า
MDR-W1260 · ขาวเทา 120×60×200

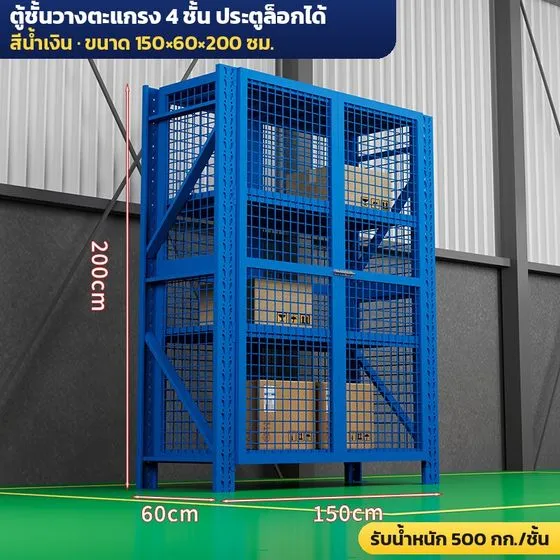

MDR-B1560 · น้ำเงิน 150×60×200

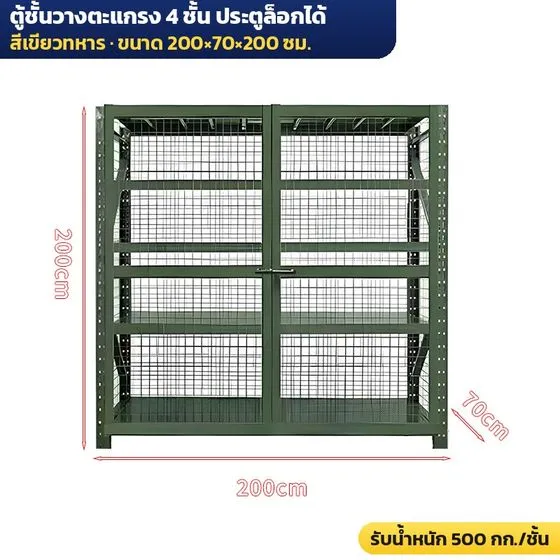

MDR-G2070 · เขียวทหาร 200×70×200
3การทำความสะอาด ดูแลรักษา และการแก้ปัญหา
CARE & TROUBLESHOOTING
การทำความสะอาดและดูแลผิวสี Cleaning

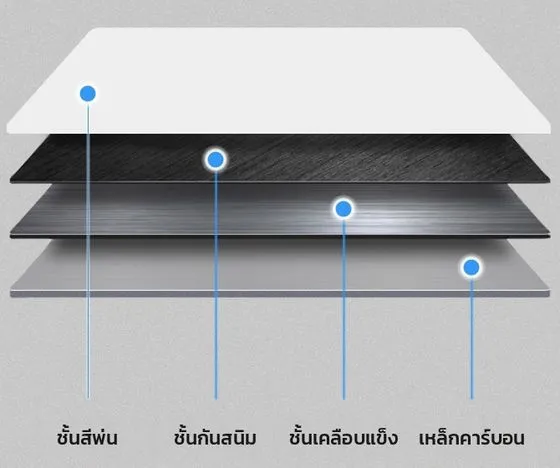

ผิวพ่นสีฝุ่นไฟฟ้าสถิต
| ›ปัดฝุ่น/เช็ดใช้ผ้าแห้งหรือผ้าชุบน้ำหมาด ๆ ผสมน้ำยาอ่อน ๆ แล้วเช็ดตามให้แห้ง |
›ห้ามของกัดกร่อนห้ามทินเนอร์ น้ำยากรด/ด่างแรง ฝอยขัดเหล็ก — ผิวสีจะหมองหรือลอก |
| ›สีถลอกทำความสะอาดจุดนั้นให้แห้ง แล้วแต้มสีกันสนิมปิดทันที ป้องกันสนิมลาม |
›ที่ชื้น/ใกล้น้ำยกของเปียกออก เช็ดคราบน้ำขังบนแผ่นชั้น ตั้งตู้ห่างจุดน้ำหยด/หลังคารั่ว |
ตรวจเช็กตามรอบ Maintenance
| รอบ | รายการตรวจ |
|---|
| ทุกสัปดาห์ | ประตูปิดสนิท กลอน/กุญแจใช้งานลื่น · ไม่มีของยื่นดันแผงตะแกรง · ไม่มีของวางเกินพิกัด |
| ทุกเดือน | ตรวจหัวคานทุกตัวยังลงล็อกสุด · แผ่นชั้นไม่แอ่นตัว · จุดยึดผนังไม่หลวม · หยอดน้ำมันบานพับและกลอนเล็กน้อย |
| เมื่อย้าย/ปรับชั้น | เอาของออกให้หมดก่อน · ปรับระดับคานแล้วเคาะล็อกใหม่ · ตรวจระดับและยึดผนังใหม่ทุกครั้ง |
ปัญหาที่พบบ่อยและวิธีแก้ Troubleshooting
| อาการ | สาเหตุที่พบบ่อย | วิธีแก้ |
|---|
| ตู้โยก / เอียง | พื้นไม่เรียบ / หัวคานลงล็อกไม่สุด / ไม่ได้ยึดผนัง | เอาของออก ปรับระดับด้วยแผ่นรองขา · เคาะหัวคานให้ลงสุดทุกตัว · ยึดผนัง |
| ประตูปิดไม่สนิท / บานไม่ตรงกัน | ตู้ไม่ได้ฉาก / ของยื่นดันประตู / บานพับเคลื่อน | ตรวจระดับและฉากของตู้ · จัดของไม่ให้ยื่นเกินขอบชั้น · ปรับบานพับให้บานชนกันพอดี |
| ลงกลอนยาก | บานประตูเยื้อง / มีฝุ่นหรือสนิมในกลอน | ยกบานให้ตรงแนวกลอน · ทำความสะอาดและหยอดน้ำมันเล็กน้อย |
| แผ่นชั้นแอ่น | วางน้ำหนักเกิน / ของหนักกดเป็นจุดกลางแผ่น | ลดน้ำหนัก ย้ายของหนักลงชั้นล่าง · รองแผ่นกระจายแรง |
| คานหลุดเมื่อถูกชน | หัวคานไม่ได้เคาะลงล็อกสุด / ถูกรถเข็นหรือโฟล์คลิฟต์ชน | เอาของออก ใส่คานใหม่แล้วเคาะล็อก · ตรวจคาน/เสาที่บุบ ถ้าเสียรูปให้เปลี่ยนชิ้นส่วน |
| มีจุดสนิม | สีถลอกจากการกระแทก / ความชื้นสูง | ขัดเบา ๆ ทำความสะอาด แล้วแต้มสีกันสนิม · ลดความชื้นบริเวณที่ตั้ง |
ของที่ไม่ควรเก็บในตู้นี้ Do Not Store
| ›สารไวไฟ / ก๊าซทินเนอร์ น้ำมันเชื้อเพลิง ถังก๊าซ — ต้องใช้ตู้/พื้นที่จัดเก็บสารไวไฟโดยเฉพาะ |
›สารเคมีกัดกร่อนกรด ด่างเข้มข้น — ไอระเหยทำให้ผิวสีและเหล็กเป็นสนิม ควรใช้ตู้เก็บสารเคมี |
›ของที่ต้องกันขโมยระดับสูงเงินสด เอกสารสำคัญมาก — ตู้ตะแกรงเหมาะกับการล็อกแยกทั่วไป ไม่ใช่ตู้นิรภัย |
ข้อควรจำ — ยึดตู้ติดผนังเสมอ · ของหนักไว้ชั้นล่าง · ไม่วางเกินประมาณ 500 กก./ชั้น · ห้ามปีนชั้น ·
หากพบชิ้นส่วนเสียรูปหรือความผิดปกติที่แก้ไม่ได้ ให้หยุดใช้งานและติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 ต่อ 2
