คู่มือการใช้งาน (ฉบับภาษาไทย)
โต๊ะช่างเหล็กงานหนัก หน้ายางเขียว
6 ขนาด 800×600 ถึง 2100×750 มม. สูง 800 มม. · มีล้อเบรก 4 นิ้ว / ขาตั้งพื้น · มี/ไม่มีชั้นล่าง · แบบลิ้นชัก
รหัสสินค้า 33712–33758 (47 รหัส)
รุ่น HWB
เอกสาร เรียบเรียงโดยปัญญาเคมีภัณฑ์
โต๊ะช่างเหล็กงานหนัก หน้ายางเขียว เป็นโต๊ะทำงานโครงเหล็กรีดเย็นหนา 1.8 มม. หน้าโต๊ะหนา 5 ซม. ปิดผิวยางคอมโพสิตสีเขียว
ขอบยางมนรอบโต๊ะ ใช้สำหรับงานซ่อมบำรุง งานประกอบ งานตรวจสอบคุณภาพ (QC) งานซ่อมอิเล็กทรอนิกส์ อู่ซ่อมรถ และห้องแล็บ —
เลือกได้ทั้งแบบมีล้อเบรก (เข็นย้ายจุดทำงานได้) และแบบขาตั้งพื้น มีหรือไม่มีชั้นล่าง และแบบมีลิ้นชัก โปรดอ่านคู่มือนี้ก่อนประกอบและใช้งาน
หมายเหตุ — คู่มือนี้ปัญญาเคมีภัณฑ์เรียบเรียงเป็นภาษาไทย จากข้อมูลผู้จำหน่ายและภาพสินค้า
ค่ารับน้ำหนักเป็นค่าโดยประมาณตามข้อมูลผู้ผลิต สำหรับน้ำหนักที่วางกระจายเต็มพื้นที่ ไม่ใช่น้ำหนักกระแทกหรือกดจุดเดียว
รายละเอียดชิ้นส่วนอาจต่างกันเล็กน้อยตามล็อตการผลิต ให้ยึดตัวสินค้าที่ได้รับจริงเป็นหลัก · ต้องการขนาดพิเศษ สอบถามฝ่ายขายก่อนสั่ง
ตารางเลือกรุ่น — ครบ 47 รหัส Model Chooser
ยาว × ลึก (มม.)
สูง 800 ทุกรุ่น | โต๊ะเปล่า | + ลิ้นชักใต้โต๊ะ | + ตู้ลิ้นชักแขวน 2 ชั้น |
|---|
| ล้อ | ชั้นล่าง
ขาตั้งพื้น | ชั้นล่าง
+ ล้อ |
ล้อ | ชั้นล่าง
ขาตั้งพื้น | ชั้นล่าง
+ ล้อ |
ล้อ | ชั้นล่าง
ขาตั้งพื้น | ชั้นล่าง
+ ล้อ |
|---|
800 × 600
ลิ้นชักใต้โต๊ะ – | 33712
L | – | – | – | – | – | 33713
LH2 | – | – |
1200 × 600
ลิ้นชักใต้โต๊ะ 2 ช่อง | 33714
L | 33715
B | 33716
BL | 33717
LD2 | 33718
BD2 | 33719
BLD2 | 33720
LH2 | 33721
BH2 | 33722
BLH2 |
1200 × 750
ลิ้นชักใต้โต๊ะ 2 ช่อง | 33723
L | 33724
B | 33725
BL | 33726
LD2 | 33727
BD2 | 33728
BLD2 | 33729
LH2 | 33730
BH2 | 33731
BLH2 |
1500 × 750
ลิ้นชักใต้โต๊ะ 3 ช่อง | 33732
L | 33733
B | 33734
BL | 33735
LD3 | 33736
BD3 | 33737
BLD3 | 33738
LH2 | 33739
BH2 | 33740
BLH2 |
1800 × 750
ลิ้นชักใต้โต๊ะ 3 ช่อง | 33741
L | 33742
B | 33743
BL | 33744
LD3 | 33745
BD3 | 33746
BLD3 | 33747
LH2 | 33748
BH2 | 33749
BLH2 |
2100 × 750
ลิ้นชักใต้โต๊ะ 3 ช่อง | 33750
L | 33751
B | 33752
BL | 33753
LD3 | 33754
BD3 | 33755
BLD3 | 33756
LH2 | 33757
BH2 | 33758
BLH2 |
อ่านรหัสรุ่น — ตัวอย่าง HWB-1575-BLD3 = HWB (โต๊ะช่างเหล็กงานหนัก) · 1575 = ยาว 1500 × ลึก 750 มม. ·
B = มีชั้นล่าง · L = มีล้อเบรก 4 นิ้ว (ไม่มี L = ขาตั้งพื้น) · D2 / D3 = ลิ้นชักใต้โต๊ะ 2 / 3 ช่อง · H2 = ตู้ลิ้นชักแขวน 2 ชั้น ·
ตัวเลขสีแดง = รหัสสินค้า · รุ่นที่ไม่มีชั้นล่างจะมีคานยึดขาด้านล่างแทน · ขนาด 800×600 มีเฉพาะแบบมีล้อ
ล้อ (ไม่มีชั้นล่าง)

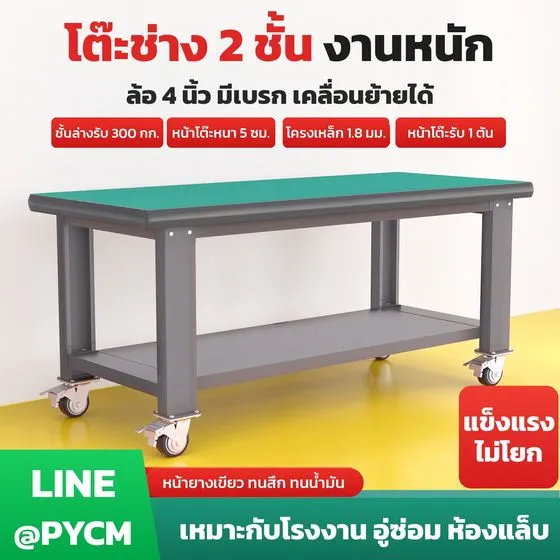

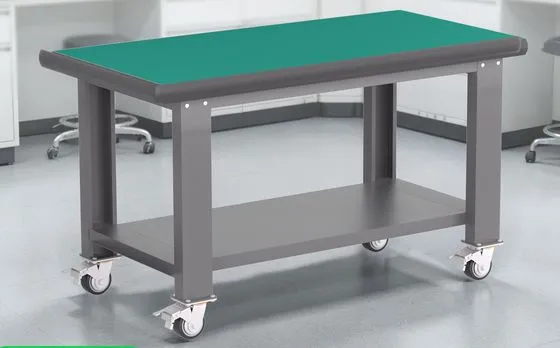

ชั้นล่าง + ล้อ

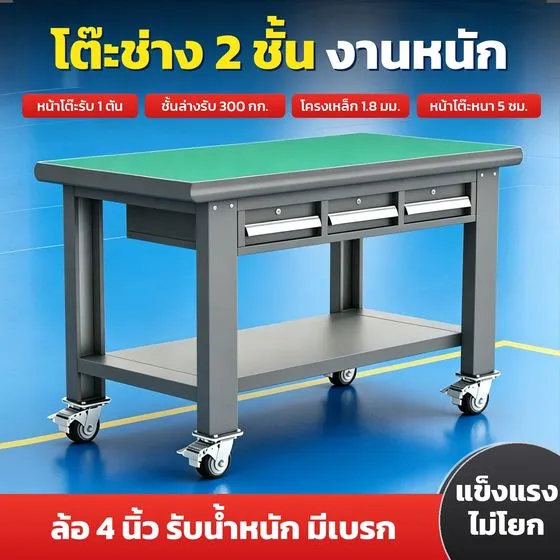

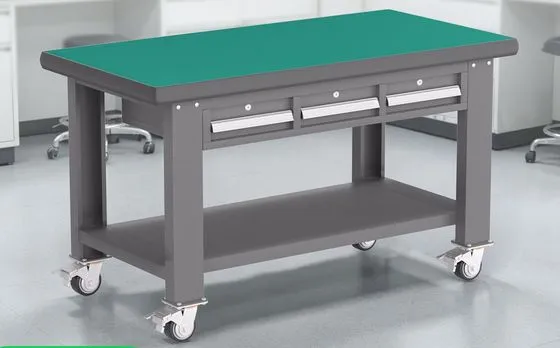

ชั้นล่าง + ล้อ + ลิ้นชัก 3 ช่อง

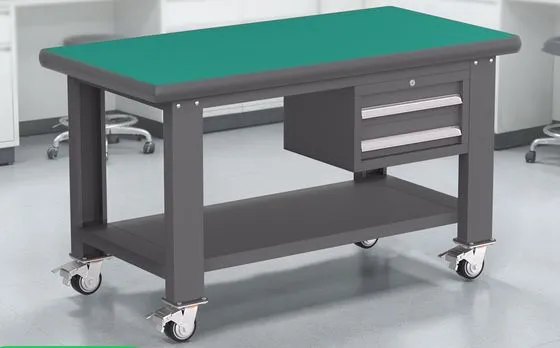

ชั้นล่าง + ล้อ + ตู้ลิ้นชักแขวน
3ข้อมูลจำเพาะ การดูแลรักษา และการแก้ปัญหา
SPECIFICATIONS, CARE & TROUBLESHOOTING
ข้อมูลจำเพาะ Specifications
| ขนาด (ยาว × ลึก) | 800×600 · 1200×600 · 1200×750 · 1500×750 · 1800×750 · 2100×750 มม. — สูง 800 มม. ทุกรุ่น |
|---|

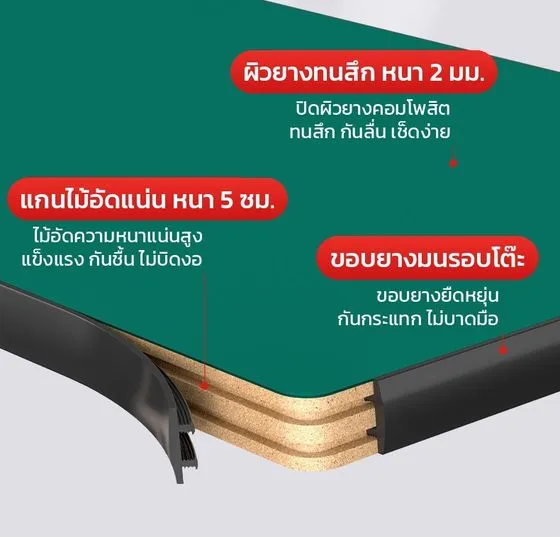

| หน้าโต๊ะ | หนา 5 ซม. แกนไม้อัดความหนาแน่นสูง + ผิวยางคอมโพสิตสีเขียว 2 มม. (ชนิดกันไฟฟ้าสถิต) + ขอบยางมนรอบโต๊ะ |
|---|

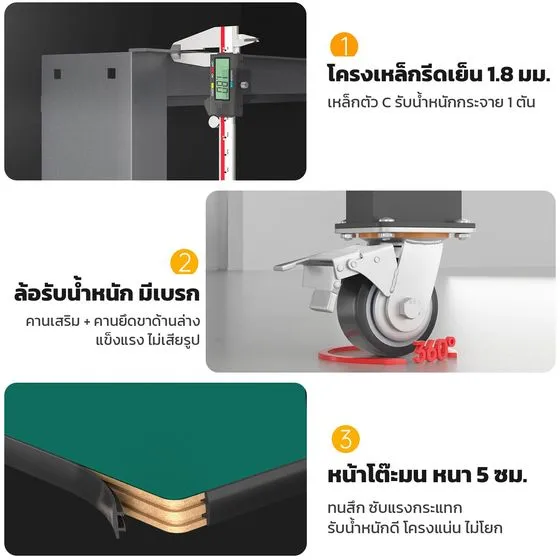

| โครงสร้าง | เหล็กรีดเย็นหนา 1.8 มม. (เหล็กตัว C) พ่นสีเทาอุตสาหกรรม |
|---|
| รับน้ำหนัก (ประมาณ) | หน้าโต๊ะ 1,000 กก. · ชั้นล่าง 300 กก. — น้ำหนักกระจายเต็มพื้นที่ ตามข้อมูลผู้ผลิต |
|---|

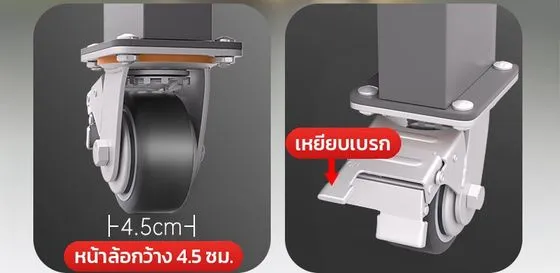

| ล้อ (รุ่น L) | 4 นิ้ว 4 ล้อ หมุน 360° หน้าล้อกว้าง 4.5 ซม. เบรกคู่ทุกล้อ |
|---|
| ตัวเลือก | ชั้นล่าง (B) · ล้อ (L) หรือขาตั้งพื้น · ลิ้นชักใต้โต๊ะ 2/3 ช่อง (D2/D3) · ตู้ลิ้นชักแขวน 2 ชั้น (H2) · สั่งทำขนาด/หน้าโต๊ะ/แผงแขวนได้ |
|---|
การทำความสะอาดและดูแล Care
| ›หน้ายางเขียวเช็ดด้วยผ้าชุบน้ำสบู่หรือน้ำยาชนิดอ่อน แล้วเช็ดแห้ง · ห้ามทินเนอร์ อะซิโตน น้ำมันเบนซิน หรือตัวทำละลายแรง |
›คราบน้ำมันใช้น้ำยาล้างจาน/น้ำยาขจัดคราบชนิดอ่อนเช็ดออก ไม่ขัดด้วยแปรงลวดหรือฝอยเหล็ก |
›ขอบยางถ้าขอบยางหลุดจากร่อง ค่อย ๆ กดกลับเข้าร่องตามแนว · เช็ดคราบด้วยผ้าหมาด ๆ |
| ›โครงเหล็กเช็ดฝุ่นด้วยผ้าแห้ง · สีถลอกให้เช็ดแห้งแล้วทาสีซ่อม กันสนิมลุกลาม · หลีกเลี่ยงน้ำขังที่ขาโต๊ะ |
›ล้อตรวจทุกเดือน: เก็บเศษด้าย/เส้นผม/เศษโลหะที่พันแกน · ขันน็อตยึดล้อให้แน่น · หยอดน้ำมันที่ลูกปืนหมุนเล็กน้อย |
›ลิ้นชักไม่ใส่ของหนักเกินไป · เช็ดรางเลื่อนให้สะอาด · กุญแจฝืดหยอดสเปรย์หล่อลื่นสำหรับกุญแจ |
ปัญหาที่พบบ่อยและวิธีแก้ Troubleshooting
| อาการ | สาเหตุที่พบบ่อย | วิธีแก้ |
|---|
| โต๊ะโยก / สั่น | น็อตยึดโครงหลวม / พื้นไม่เรียบ / ขาตั้งไม่แนบพื้น | ยกของออก ขันน็อตทุกจุดให้แน่น · ย้ายไปพื้นเรียบหรือรองขาให้แนบพื้นครบ |
| ล็อกเบรกแล้วโต๊ะยังไหล | เหยียบเบรกไม่สุด / ล็อกไม่ครบ 4 ล้อ / หน้าล้อมีคราบน้ำมัน | เหยียบแป้นเบรกลงจนสุดทุกล้อ · เช็ดคราบน้ำมันที่หน้าล้อและพื้น |
| ล้อหมุนฝืด / มีเสียง | มีเศษด้าย/เส้นผมพันแกน / ลูกปืนแห้ง | ยกโต๊ะขึ้น เก็บเศษที่พันแกนออก หยอดน้ำมันเล็กน้อย · ล้อเสียหายติดต่อเปลี่ยนอะไหล่ |
| ลิ้นชักฝืด / ปิดไม่สนิท | ของในลิ้นชักหนักหรือสูงเกิน / รางมีเศษสกปรก | ลดของในลิ้นชัก จัดไม่ให้สูงเกินขอบ · เช็ดรางเลื่อน · ตรวจว่าโต๊ะได้ระดับ |
| หน้ายางบวม / ด่าง / ลอก | โดนตัวทำละลาย ความร้อนสูง หรือน้ำขังซึมที่ขอบ | หยุดใช้สารนั้นบนหน้ายาง ใช้แผ่นรองเมื่อทำงานร้อน · เช็ดน้ำให้แห้ง · เปลี่ยนหน้าโต๊ะสอบถามฝ่ายขาย |
| หน้ายางเป็นรอยกรีด | ใช้ของมีคมกรีดตรงบนหน้ายาง | ใช้แผ่นรองตัดทุกครั้ง · รอยตื้นไม่กระทบการใช้งาน |
| มีจุดสนิมที่โครง | สีถลอกแล้วโดนน้ำ/ความชื้น | ขัดสนิมออกเบา ๆ เช็ดแห้ง แล้วทาสีกันสนิม/สีซ่อม |
ตรวจเช็กประจำเดือน — น็อตโครงและล้อแน่น · เบรกล็อกได้ครบ 4 ล้อ · โต๊ะไม่โยก · หน้ายางไม่ฉีก/ไม่บวม · ขอบยางไม่หลุด ·
หากพบความผิดปกติ ให้ยกของออกและหยุดใช้งานจนกว่าจะแก้ไข · ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 ต่อ 2
