คู่มือการใช้งาน (ฉบับภาษาไทย)
เครื่องบรรจุผงแบบตั้งพื้น ระบบสกรูออเกอร์ รุ่น FWS
ชั่งน้ำหนักด้วยโหลดเซลล์ในตัว · Floor-type Auger Powder Filling Machine with Built-in Weighing
รหัส 32188–32192 5 รุ่นตามช่วงน้ำหนักบรรจุ
รุ่น FWS-10 · 30 · 100 · 500 · 1000
เอกสาร เรียบเรียงโดยปัญญาเคมีภัณฑ์
เครื่องบรรจุผงแบบตั้งพื้น รุ่น FWS ใช้สกรูออเกอร์ (auger) ที่ขับด้วยสเต็ปปิ้งมอเตอร์ตักผงจากถังลงภาชนะทีละจังหวะ
พร้อมแท่นชั่งที่มีโหลดเซลล์ในตัว ส่งค่าน้ำหนักเข้าระบบ PLC เพื่อควบคุมให้ได้น้ำหนักตามที่ตั้งไว้บนหน้าจอสัมผัส
ในถังมีใบกวนที่ขับด้วยมอเตอร์แยก ช่วยไม่ให้ผงเกาะตัวหรือเป็นโพรง เหมาะกับการบรรจุผงลงขวด กระปุก กระป๋อง หรือถุง
— โปรดอ่านคู่มือนี้ให้เข้าใจก่อนใช้งาน และเก็บไว้เพื่ออ้างอิง
หมายเหตุ — คู่มือที่ ปัญญาเคมีภัณฑ์ เรียบเรียงเป็นภาษาไทย ชื่อเมนูบนหน้าจอและอุปกรณ์อาจต่างกันตามล็อตการผลิต ให้ยึดป้ายบนตัวเครื่อง ตัวสินค้าจริง และคำแนะนำจากฝ่ายบริการเป็นสำคัญ
ข้อมูลพื้นฐานของสินค้า Product Overview
| ชื่อสินค้า | เครื่องบรรจุผงแบบตั้งพื้น ระบบสกรูออเกอร์ ชั่งน้ำหนักในตัว รุ่น FWS (5 รุ่น) |
|---|

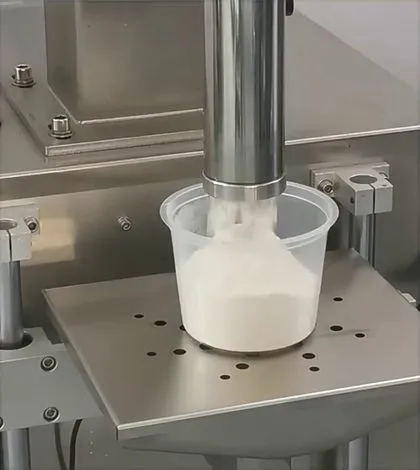

| หลักการทำงาน | สกรูออเกอร์หมุนดันผงลงท่อหัวจ่ายตามจำนวนรอบที่ตั้ง ขณะที่แท่นชั่งอ่านน้ำหนักจริงส่งให้ PLC
ใช้ควบคุมและตรวจให้ได้น้ำหนักตามค่าที่ตั้ง · ใบกวนในถังเกลี่ยผงให้ไหลลงสกรูสม่ำเสมอ |
|---|
| การควบคุม | หน้าจอสัมผัส (PLC) ตั้งน้ำหนักบรรจุ ปรับค่า และคาลิเบรตได้ที่หน้าจอ · สั่งจ่ายผงด้วยสวิตช์เท้า |
|---|
| วัตถุดิบที่เหมาะ | ผงแห้งเกือบทุกชนิด เช่น ผงกาแฟ โกโก้ นมผง เวย์โปรตีน เครื่องเทศ พริกป่น แป้ง ผงสมุนไพร และผงเคมี |
|---|

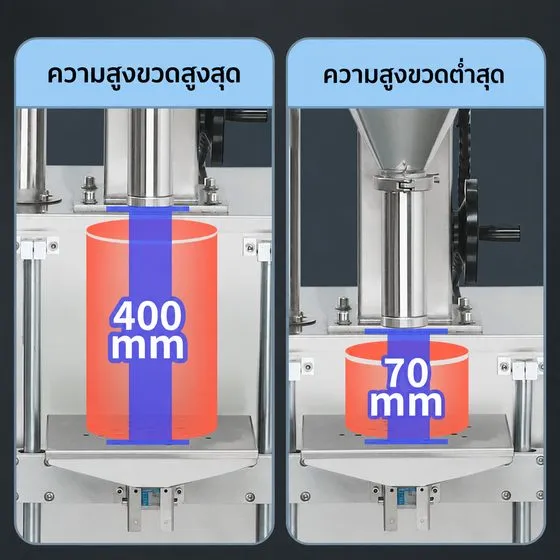

| ภาชนะ | ขวด กระปุก กระป๋อง ถุงตั้ง สูง 70–400 มม. (ปรับความสูงแท่นวางได้) |
|---|

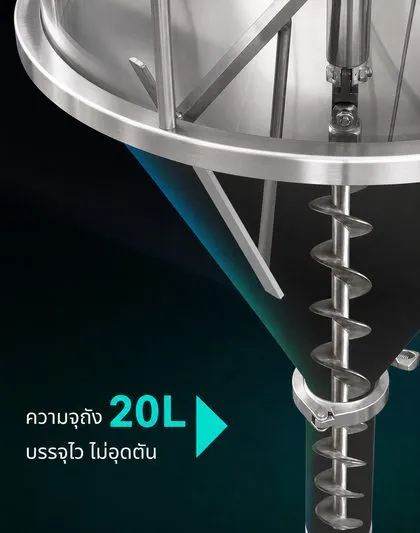

| ตัวเครื่อง | ถังใส่ผง 20 ลิตร · หัวบรรจุ 1 หัว · ถังและชิ้นส่วนที่สัมผัสผงเป็นสแตนเลส · โครงตั้งพื้นมีล้อเลื่อน |
|---|
รหัสสินค้าและการเลือกรุ่น Models
| รหัสสินค้า | รุ่น | ช่วงน้ำหนักบรรจุ | ความเร็วโดยประมาณ | ตัวอย่างงานที่เหมาะ |
|---|
| 32188 | FWS-10 | 1–10 กรัม | ~720 ชิ้น/ชม. (ที่ 10 ก.) | ผงยา ผงสมุนไพร ผงเครื่องสำอาง ซองเล็ก ขวดแคปซูล |
| 32189 | FWS-30 | 10–30 กรัม | ~900 ชิ้น/ชม. (ที่ 10 ก.) | ผงเครื่องดื่มซองเดี่ยว ผงชา กาแฟซอง ผงปรุงรส |
| 32190 | FWS-100 | 30–100 กรัม | ~1,200 ชิ้น/ชม. (ที่ 100 ก.) | กระปุกเครื่องเทศ ผงโกโก้ ผงสมุนไพรบรรจุขวด |
| 32191 | FWS-500 | 100–500 กรัม | ~500 ชิ้น/ชม. (ที่ 300 ก.) | กระป๋อง/ถุงนมผง เวย์โปรตีน ผงชงดื่ม |
| 32192 | FWS-1000 | 100–1,000 กรัม | ~750 ชิ้น/ชม. (ที่ 300 ก.) | ถุงแป้ง ถุงผงขนาดใหญ่ถึง 1 กก. |
หมายเหตุ ทุกรุ่นใช้ตัวเครื่องและระบบควบคุมเดียวกัน ต่างกันที่ขนาดสกรูและท่อหัวจ่าย · ความเร็วจริงขึ้นกับชนิดผงและน้ำหนักบรรจุ (วิธีเลือกรุ่นดูหน้า 5)
จุดเด่นของเครื่อง Key Features

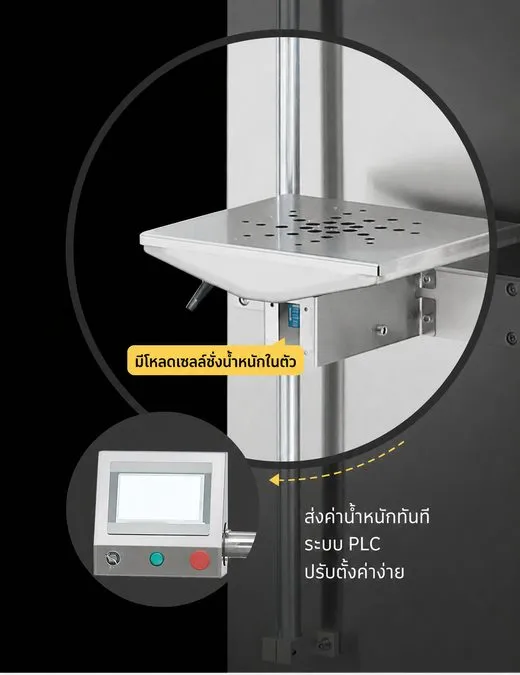

| ●ชั่งน้ำหนักในตัวโหลดเซลล์ใต้แท่น ส่งค่าเข้า PLC |
●สกรูออเกอร์ + สเต็ปปิ้งมอเตอร์จ่ายผงเป็นจังหวะ ผงไม่ฟุ้ง |

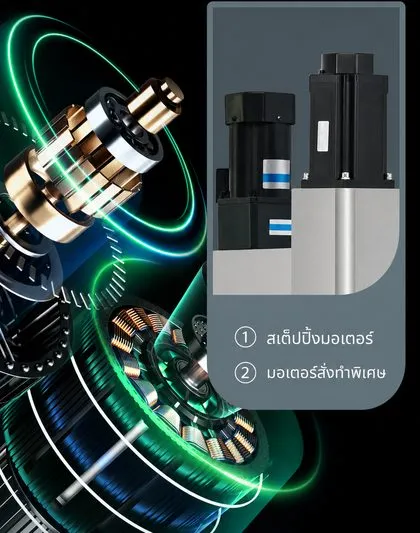

●มอเตอร์คู่ใบกวนแยกมอเตอร์ กันผงเกาะตัว |
| ●ตั้งค่าบนจอสัมผัสตั้งน้ำหนัก ปรับค่า คาลิเบรตที่หน้าจอ |
●ภาชนะสูง 70–400 มม.ขวด กระปุก กระป๋อง ถุงตั้ง |
●สแตนเลส ตั้งพื้น มีล้อถัง 20 ลิตร · สั่งจ่ายด้วยสวิตช์เท้า |
2ความปลอดภัย สภาพแวดล้อม และการติดตั้ง
SAFETY · ENVIRONMENT · INSTALLATION
2.1 ข้อควรระวังด้านความปลอดภัย
อันตราย — ไฟฟ้าและชิ้นส่วนหมุน
- ต่อสายดินทุกครั้ง ใช้เต้ารับที่มีสายดินและแรงดันไฟตรงกับป้ายเครื่อง ห้ามใช้ปลั๊กพ่วงที่รับกระแสไม่พอ
- ห้ามเอามือหรือเครื่องมือเข้าไปในถังหรือท่อหัวจ่ายขณะเครื่องเปิดอยู่ — สกรูออเกอร์และใบกวนหมุนแรง อาจหนีบหรือบาดมือ
ก่อนเปิดฝา ถอดสกรู หรือทำความสะอาด ต้องปิดเครื่องและถอดปลั๊กก่อนเสมอ
- เมื่อเกิดเหตุผิดปกติ ให้กดปุ่มแดง (หยุด) ทันที แล้วตัดไฟก่อนตรวจสอบ
- งานเกี่ยวกับตู้ไฟและสายไฟต้องทำโดยช่างไฟฟ้าเท่านั้น ห้ามฉีดน้ำหรือเช็ดด้วยผ้าเปียกโชกบริเวณหน้าจอ ปุ่ม และตู้เครื่อง
ระวัง — ฝุ่นผง
- ฝุ่นผงละเอียดบางชนิด (แป้ง น้ำตาล นมผง ผงโลหะ ผงเคมี) ติดไฟหรือระเบิดได้เมื่อฟุ้งในอากาศ ห้ามมีประกายไฟ เปลวไฟ หรือสูบบุหรี่ใกล้เครื่อง
- สวมหน้ากากกันฝุ่น แว่นตา และถุงมือตามชนิดของผง โดยเฉพาะผงเคมีหรือผงที่ระคายเคือง อ่านเอกสารความปลอดภัยของวัตถุดิบก่อนใช้
ผู้ปฏิบัติงาน
- ให้เฉพาะผู้ที่ผ่านการฝึกใช้งานควบคุมเครื่อง และห้ามเด็กหรือบุคคลอื่นเข้าใกล้ขณะเครื่องทำงาน
- ห้ามดัดแปลงโครงสร้าง สกรู หรือระบบไฟฟ้าเอง — หากต้องการเปลี่ยนช่วงน้ำหนักหรือเพิ่มอุปกรณ์ ให้ปรึกษาฝ่ายบริการปัญญาเคมีภัณฑ์ก่อน
2.2 สภาพแวดล้อมที่ไม่ควรใช้งาน
| ✕ความชื้นสูง / มีไอน้ำผงดูดความชื้นจับตัว ไหลไม่สม่ำเสมอ น้ำหนักคลาด |
✕มีลมพัดหรือพัดลมจ่อลมรบกวนการชั่งของโหลดเซลล์และทำให้ผงฟุ้ง |
✕พื้นสั่นหรือไม่เรียบค่าน้ำหนักแกว่ง เครื่องโยก ข้อต่อคลาย |
| ✕ใกล้เครื่องจักรที่สั่นแรงแรงสั่นส่งผ่านพื้นมาถึงแท่นชั่ง |
✕มีน้ำหรือสารเคมีกระเด็นทำลายหน้าจอ แผงควบคุม และโหลดเซลล์ |
✕มีวัตถุไวไฟ / แหล่งประกายไฟอันตรายเมื่อฝุ่นผงฟุ้งกระจาย |
ควรติดตั้งในห้องบรรจุที่สะอาด แห้ง อากาศถ่ายเทแต่ไม่มีลมพัดตรง พื้นเรียบแข็งแรง อุณหภูมิห้องค่อนข้างคงที่ และมีพื้นที่รอบเครื่องพอสำหรับเติมผงและยกภาชนะ
2.3 การติดตั้งและตรวจก่อนใช้ครั้งแรก Installation
- แกะหีบห่อและตรวจของ — ตรวจตัวเครื่อง สวิตช์เท้า สายไฟ และชุดสกรู/ท่อหัวจ่ายให้ตรงกับรุ่นที่สั่ง (ดูป้ายและตารางหน้า 1) ถ้ามีความเสียหายจากการขนส่งให้แจ้งทันที
- ตั้งเครื่องบนพื้นเรียบ ให้เครื่องได้ระดับ แล้วล็อกเบรกล้อทุกล้อ — เครื่องต้องไม่โยกเมื่อกดแท่นวางเบา ๆ
- ต่อสายไฟและสายดิน ตามป้ายเครื่อง เสียบสวิตช์เท้าเข้ากับช่องต่อให้แน่น จัดสายไม่ให้เกะกะทางเดิน
- ทำความสะอาดชิ้นส่วนที่สัมผัสผง (ถัง สกรู ท่อหัวจ่าย) ก่อนใช้ครั้งแรก แล้วเช็ดให้แห้งสนิท
- เปิดเครื่อง ด้วยสวิตช์กุญแจ ตรวจว่าหน้าจอติด ค่าน้ำหนักบนแท่นว่างนิ่งใกล้ศูนย์ ทดลองเดินใบกวนและสกรูตัวเปล่าเพียงสั้น ๆ เพื่อตรวจทิศทางและเสียงผิดปกติ
- ตรวจความแม่นของแท่นชั่ง ด้วยตุ้มน้ำหนักมาตรฐาน ถ้าคลาดให้คาลิเบรตตามเมนูของเครื่อง (ดูหน้า 4)
5การดูแลรักษาและปัญหาที่พบบ่อย
MAINTENANCE & TROUBLESHOOTING
ก่อนทำความสะอาดหรือถอดชิ้นส่วนทุกครั้ง ให้กดหยุด ปิดสวิตช์กุญแจ และถอดปลั๊กไฟ — ห้ามฉีดน้ำใส่ตู้เครื่อง หน้าจอ ปุ่ม และสวิตช์เท้า
5.1 การดูแลรักษาประจำ
| ความถี่ | รายการ | วิธีปฏิบัติ |
|---|
| ทุกวันหลังเลิกงาน | ถัง สกรู ท่อหัวจ่าย | เทผงที่เหลือออก ดูดหรือปัดผงในถังและท่อ ถอดท่อหัวจ่าย/สกรูตามวิธีของเครื่องมาล้างหรือเช็ด แล้วผึ่งให้แห้งสนิทก่อนประกอบคืน |
| ทุกวัน | แท่นชั่งและตัวเครื่อง | ปัดผงบนแท่นชั่งและรอบเครื่อง เช็ดผิวสแตนเลสด้วยผ้าหมาด ห้ามกดหรือกระแทกแท่นชั่งแรง ๆ |
| เมื่อเปลี่ยนชนิดผง | ล้างใหญ่ | ถอดชิ้นส่วนที่สัมผัสผงล้างให้หมด ป้องกันผงเก่าปนเปื้อน โดยเฉพาะผงที่มีกลิ่น สี หรือสารก่อภูมิแพ้ |
| ทุกสัปดาห์ | สกรู ท่อ น็อต | ตรวจการสึกหรอของสกรูและท่อ ตรวจน็อต ก้านล็อก มือหมุน ให้แน่น ตรวจสายไฟและสายสวิตช์เท้าไม่ถลอก |
| ทุกเดือน | ความแม่นของแท่นชั่ง | ตรวจด้วยตุ้มน้ำหนักมาตรฐาน คาลิเบรตถ้าคลาด · ตรวจล้อและเบรกล้อ |
5.2 ปัญหาที่พบบ่อยและวิธีแก้เบื้องต้น
| อาการ | สาเหตุที่พบบ่อย | วิธีแก้ |
|---|
| น้ำหนักแต่ละชิ้นไม่เท่ากัน | ระดับผงในถังเปลี่ยนมาก · ผงจับตัว · มีลม/แรงสั่น · ผงค้างบนแท่นชั่ง | รักษาระดับผง เปิดใบกวน ร่อนผง กันลม ทำความสะอาดแท่นชั่ง แล้วทดลองบรรจุใหม่ |
| น้ำหนักขาด/เกินทุกชิ้นเท่า ๆ กัน | ค่าที่ตั้งไม่เหมาะกับผง · ยังไม่ได้หักน้ำหนักภาชนะ · แท่นชั่งคลาด | ปรับค่าบนหน้าจอ หักน้ำหนักภาชนะใหม่ คาลิเบรตด้วยตุ้มน้ำหนักมาตรฐาน |
| ค่าน้ำหนักบนหน้าจอแกว่ง ไม่นิ่ง | พื้นสั่น · มีสิ่งของแตะแท่นชั่ง · ลมพัด | ย้ายเครื่องให้ห่างแหล่งสั่นสะเทือน ล็อกล้อ ตรวจว่าไม่มีอะไรพิงแท่น |
| ผงไม่ไหล / จ่ายได้น้อย | ผงเป็นโพรงหรือจับก้อนในถัง · ผงชื้น · ผงใกล้หมดถัง | ตรวจใบกวนหมุน เติมผง ร่อนผงก่อนใช้ ย้ายไปห้องที่แห้งกว่า |
| ผงหยดหลังหยุดจ่าย | ผงไหลดีมาก · ยกภาชนะเร็วเกินไป | รอผงหยุดก่อนยกภาชนะ หากยังหยดมาก ปรึกษาฝ่ายบริการเรื่องอุปกรณ์กันหยด |
| ผงฟุ้ง / หกรอบภาชนะ | ท่ออยู่สูงเหนือปากภาชนะ · ปากภาชนะแคบ | ปรับแท่นให้ท่อเข้าไปในปากภาชนะ เปลี่ยนภาชนะปากกว้างขึ้น |
| เหยียบสวิตช์เท้าแล้วไม่จ่าย | สายสวิตช์เท้าหลวม · เครื่องอยู่ในสถานะหยุด · มีสัญญาณเตือนบนจอ | ตรวจการเสียบสาย ปลดปุ่มหยุด อ่านข้อความบนหน้าจอ แล้วติดต่อฝ่ายบริการพร้อมรูปหน้าจอ |
| สกรูหรือใบกวนมีเสียงดังผิดปกติ | สิ่งแปลกปลอมในถัง · ชิ้นส่วนหลวม | หยุดเครื่องและถอดปลั๊กทันที ตรวจในถัง ห้ามเดินเครื่องต่อจนกว่าจะแก้ไข |
หมายเหตุเอกสาร — คู่มือนี้เรียบเรียงเป็นภาษาไทยโดย ปัญญาเคมีภัณฑ์ จากข้อมูลสินค้าร่วมกับหลักการใช้งานทั่วไปของเครื่องบรรจุผงแบบสกรู
ข้อมูลจำเพาะอาจเปลี่ยนแปลงตามล็อตการผลิต ภาพในเอกสารเป็นภาพประกอบ รายละเอียดของสินค้าจริงอาจแตกต่างเล็กน้อย
— จบคู่มือการใช้งาน —
