คู่มือการใช้งานตู้เก็บของมีกุญแจล็อก ซีรีส์ TKB สแตนเลส 304 / เหล็กพ่นสีขาว (ภาษาไทย) — รหัส 31240–31266

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

คู่มือการใช้งาน · USER MANUAL

ตู้เก็บของมีกุญแจล็อก ซีรีส์ TKB

Lockable Storage Cabinet · สแตนเลส 304 / เหล็กพ่นสีขาว / ทูโทนสีฟ้า

รหัสสินค้า 31240–31266
27 รุ่นย่อย · 5 แบบตู้

ตู้เก็บของขนาดกะทัดรัดมีกุญแจล็อก ส่งเป็นตู้สำเร็จรูป ไม่ต้องประกอบ แกะกล่องใช้งานได้ทันที ใช้เก็บสิ่งที่ต้องควบคุมการเข้าถึง เช่น ตัวอย่างอาหาร (ตู้เก็บตัวอย่างอาหารในครัวโรงเรียน/โรงอาหาร) วัตถุเจือปนอาหาร สารเคมี เอกสาร ข้อสอบ ยา และของมีค่า เหมาะกับบ้าน ออฟฟิศ โรงเรียน หอพัก คลินิก ห้องแล็บ และร้านอาหาร

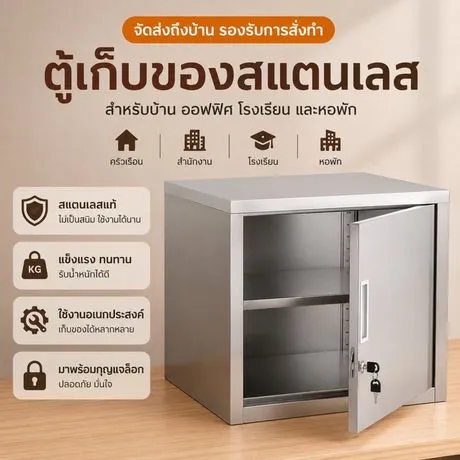

ตู้สแตนเลส 304 แบบบานเดียว มีแผ่นชั้นภายใน (ภาพตัวอย่าง)

สแตนเลส 304 ไม่เป็นสนิมส่งแบบสำเร็จรูปกุญแจเหล็กกล้ารุ่นล็อกคู่ 2 กุญแจแผ่นชั้นปรับระดับได้*มีลิ้นชักล็อกได้ (D1/D2)

เลือกรุ่นเบื้องต้น

ใบเล็ก สูง 30–50 ซม. วางบนโต๊ะ เคาน์เตอร์ หรือชั้น เก็บตัวอย่างอาหาร สารเติมแต่ง ยา เอกสารสำคัญ
ทรงสูง 65–78 ซม. ตั้งพื้น ใช้เป็นตู้ข้างเตียง ตู้ข้างโต๊ะทำงาน รุ่น D1/D2 มีลิ้นชักไว้แยกของชิ้นเล็ก

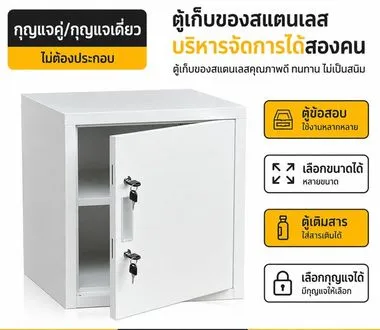

ล็อกคู่ (B2) ต้องไขกุญแจ 2 ดอกจึงเปิดได้ — แยกถือกุญแจคนละดอก ใช้กับของที่ต้องมี 2 คนรับผิดชอบร่วมกัน

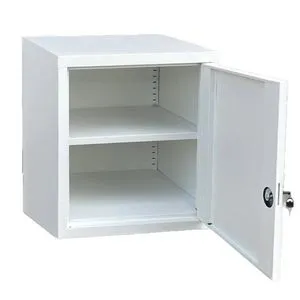

สแตนเลส 304 ทนความชื้นและการเช็ดล้างบ่อย เหมาะกับครัว/แล็บ · เหล็กพ่นสีขาว เหมาะกับห้องแห้ง ออฟฟิศ ห้องนอน

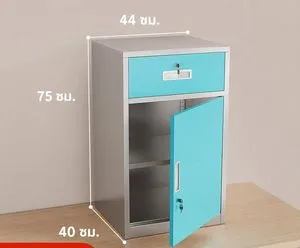

สแตนเลส ทูโทนสีฟ้า มีลิ้นชัก (ภาพตัวอย่าง)

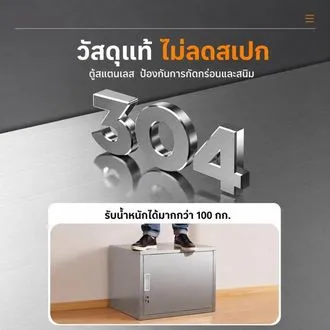

โครงตู้แข็งแรง รับน้ำหนักวางบนหลังตู้ได้มากกว่า 100 กก.

* รุ่นที่มีแผ่นชั้น (A2 / B2 / D1) — ตำแหน่งปรับได้ตามรูเดือยที่มีในตู้แต่ละขนาด · ภาพในคู่มือเป็นภาพตัวอย่าง สี/รายละเอียดเล็กน้อยอาจต่างตามรอบส่ง

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

1

แบบตู้ (ตัวอักษรในรหัสรุ่น)

CABINET TYPES

แบบ A1 — A1
บานเดียว ล็อกเดี่ยว 1 ชั้น
กุญแจ 1 ชุด

แบบ A2 — A2
บานเดียว ล็อกเดี่ยว 2 ชั้น
กุญแจ 1 ชุด

แบบ B2 — B2
บานเดียว ล็อกคู่ 2 ชั้น
กุญแจ 2 ชุด (ต้องไขทั้งสอง)

แบบ D1 — D1
ลิ้นชัก 1 ช่อง + ตู้ 2 ชั้น
ลิ้นชักและบานตู้ล็อกแยกกัน

แบบ D2 — D2
ลิ้นชัก 2 ช่อง + ตู้ 1 ชั้น
ลิ้นชักแต่ละช่องและบานตู้ล็อกแยกกัน

2

ตารางรุ่นและขนาด

MODELS & SIZES

รหัส	รหัสรุ่น	วัสดุ	แบบตู้	ยาว×กว้าง×สูง (ซม.)	กุญแจ
ตู้ใบเล็ก สแตนเลส 304 (วางบนโต๊ะ/ชั้น)
31240	TKB-304-A1-35x30x30	สแตนเลส 304	A1 · บานเดียว ล็อกเดี่ยว 1 ชั้น	35×30×30	กุญแจ 1 ชุด
31241	TKB-304-A1-35x40x40	สแตนเลส 304	A1 · บานเดียว ล็อกเดี่ยว 1 ชั้น	35×40×40	กุญแจ 1 ชุด
31242	TKB-304-A1-30x30x50	สแตนเลส 304	A1 · บานเดียว ล็อกเดี่ยว 1 ชั้น	30×30×50	กุญแจ 1 ชุด
31243	TKB-304-A1-40x35x50	สแตนเลส 304	A1 · บานเดียว ล็อกเดี่ยว 1 ชั้น	40×35×50	กุญแจ 1 ชุด
31244	TKB-304-A1-45x40x50	สแตนเลส 304	A1 · บานเดียว ล็อกเดี่ยว 1 ชั้น	45×40×50	กุญแจ 1 ชุด
31245	TKB-304-A2-45x40x40	สแตนเลส 304	A2 · บานเดียว ล็อกเดี่ยว 2 ชั้น	45×40×40	กุญแจ 1 ชุด
31246	TKB-304-B2-45x40x40	สแตนเลส 304	B2 · บานเดียว ล็อกคู่ 2 ชั้น	45×40×40	กุญแจ 2 ชุด (ต้องไขทั้งสอง)
31247	TKB-304-A2-45x40x50	สแตนเลส 304	A2 · บานเดียว ล็อกเดี่ยว 2 ชั้น	45×40×50	กุญแจ 1 ชุด
31248	TKB-304-A2-55x40x50	สแตนเลส 304	A2 · บานเดียว ล็อกเดี่ยว 2 ชั้น	55×40×50	กุญแจ 1 ชุด
ตู้ใบเล็ก เหล็กพ่นสีขาว (วางบนโต๊ะ/ชั้น)
31249	TKB-WH-A1-35x30x30	เหล็กพ่นสีขาว	A1 · บานเดียว ล็อกเดี่ยว 1 ชั้น	35×30×30	กุญแจ 1 ชุด
31250	TKB-WH-A1-35x40x40	เหล็กพ่นสีขาว	A1 · บานเดียว ล็อกเดี่ยว 1 ชั้น	35×40×40	กุญแจ 1 ชุด
31251	TKB-WH-A1-30x30x50	เหล็กพ่นสีขาว	A1 · บานเดียว ล็อกเดี่ยว 1 ชั้น	30×30×50	กุญแจ 1 ชุด
31252	TKB-WH-A1-40x35x50	เหล็กพ่นสีขาว	A1 · บานเดียว ล็อกเดี่ยว 1 ชั้น	40×35×50	กุญแจ 1 ชุด
31253	TKB-WH-A1-45x40x50	เหล็กพ่นสีขาว	A1 · บานเดียว ล็อกเดี่ยว 1 ชั้น	45×40×50	กุญแจ 1 ชุด
31254	TKB-WH-A2-45x40x40	เหล็กพ่นสีขาว	A2 · บานเดียว ล็อกเดี่ยว 2 ชั้น	45×40×40	กุญแจ 1 ชุด
31255	TKB-WH-B2-45x40x40	เหล็กพ่นสีขาว	B2 · บานเดียว ล็อกคู่ 2 ชั้น	45×40×40	กุญแจ 2 ชุด (ต้องไขทั้งสอง)
31256	TKB-WH-A2-45x40x50	เหล็กพ่นสีขาว	A2 · บานเดียว ล็อกเดี่ยว 2 ชั้น	45×40×50	กุญแจ 1 ชุด
31257	TKB-WH-A2-55x40x50	เหล็กพ่นสีขาว	A2 · บานเดียว ล็อกเดี่ยว 2 ชั้น	55×40×50	กุญแจ 1 ชุด
ตู้ทรงสูง สแตนเลส 304 (ตั้งพื้น ใช้เป็นตู้ข้างเตียง/ตู้ข้างโต๊ะ)
31258	TKB-304-A2-44x39x65	สแตนเลส 304	A2 · บานเดียว ล็อกเดี่ยว 2 ชั้น	44×39×65	กุญแจ 1 ชุด
31259	TKB-304-B2-44x39x65	สแตนเลส 304	B2 · บานเดียว ล็อกคู่ 2 ชั้น	44×39×65	กุญแจ 2 ชุด (ต้องไขทั้งสอง)
31260	TKB-304-D1-44x39x65	สแตนเลส 304	D1 · ลิ้นชัก 1 ช่อง + ตู้ 2 ชั้น	44×39×65	ลิ้นชักและบานตู้ล็อกแยกกัน
31261	TKB-304-A1-44x40x75	สแตนเลส 304	A1 · บานเดียว ล็อกเดี่ยว 1 ชั้น	44×40×75	กุญแจ 1 ชุด
31262	TKB-304-B2-44x40x75	สแตนเลส 304	B2 · บานเดียว ล็อกคู่ 2 ชั้น	44×40×75	กุญแจ 2 ชุด (ต้องไขทั้งสอง)
31263	TKB-304-D1-44x40x75	สแตนเลส 304	D1 · ลิ้นชัก 1 ช่อง + ตู้ 2 ชั้น	44×40×75	ลิ้นชักและบานตู้ล็อกแยกกัน
31264	TKB-304-D2-44x40x75	สแตนเลส 304	D2 · ลิ้นชัก 2 ช่อง + ตู้ 1 ชั้น	44×40×75	ลิ้นชักแต่ละช่องและบานตู้ล็อกแยกกัน
31265	TKB-304-D1-44x40x78	สแตนเลส 304	D1 · ลิ้นชัก 1 ช่อง + ตู้ 2 ชั้น	44×40×78	ลิ้นชักและบานตู้ล็อกแยกกัน
ตู้ทรงสูง สแตนเลส ทูโทนสีฟ้า
31266	TKB-BL-D1-44x40x75	สแตนเลส ทูโทนสีฟ้า	D1 · ลิ้นชัก 1 ช่อง + ตู้ 2 ชั้น	44×40×75	ลิ้นชักและบานตู้ล็อกแยกกัน

อ่านรหัสรุ่น: TKB-วัสดุ-แบบตู้-ยาว×กว้าง×สูง · 304 = สแตนเลส 304 · WH = เหล็กพ่นสีขาว · BL = สแตนเลสทูโทนสีฟ้า · ขนาดเป็นขนาดภายนอกโดยประมาณ (ยาว = ด้านหน้าตู้ · กว้าง = ความลึก) วัดพื้นที่วางเผื่อระยะเปิดบานประตูก่อนสั่ง

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

3

รายละเอียดชิ้นส่วน

PARTS & DETAILS

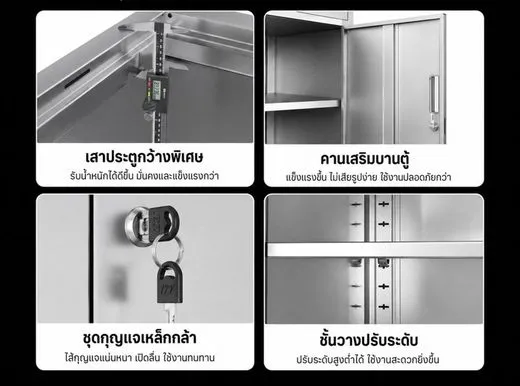

เสาประตูกว้างพิเศษ · คานเสริมบานตู้ · ชุดกุญแจเหล็กกล้า · รางรูปรับระดับชั้น (ภาพตัวอย่างรุ่นสแตนเลส)

ส่วนประกอบ	รายละเอียด
ตัวตู้	ขึ้นรูปพับขอบ ส่งมาเป็นตู้สำเร็จรูป ไม่ต้องประกอบ
บานประตู	มีคานเสริมด้านใน ไม่บิดง่าย มีมือจับแบบฝัง
กุญแจ	กุญแจเหล็กกล้า ล็อกเดี่ยว 1 จุด หรือล็อกคู่ 2 จุด (B2) · ลิ้นชักมีกุญแจของตัวเอง
แผ่นชั้น	วางบนเดือยในรางรู ยก-ย้ายระดับได้ ถอดออกได้
ลิ้นชัก (D1/D2)	อยู่ด้านบน ดึงเข้า-ออก แยกเก็บของชิ้นเล็ก

มากับตู้: ลูกกุญแจตามจำนวนจุดล็อก (ปกติจุดละ 2 ดอก) · แผ่นชั้นตามรุ่น — ยึดตามของที่ได้รับจริง

4

แกะกล่องและติดตั้ง

UNBOXING & PLACEMENT

ตรวจกล่องก่อนเปิด แกะเทปด้วยความระวัง อย่าใช้คัตเตอร์กรีดลึก เพื่อไม่ให้ผิวตู้เป็นรอย ลอกฟิล์มกันรอยออกให้หมด
หยิบลูกกุญแจที่แขวน/แปะมากับตู้ออกมาก่อน ลองไขเปิด-ปิดทุกจุด แล้วแยกเก็บกุญแจสำรองไว้คนละที่
วางตู้บนพื้นหรือโต๊ะที่เรียบและแข็งแรง ไม่โยก ให้บานเปิดได้สุดโดยไม่ชนผนังหรือของข้าง ๆ
ตู้ใบเล็กวางซ้อนกันได้เมื่อขนาดเท่ากัน ให้ตู้ล่างเป็นใบที่ใหญ่/หนักกว่า และวางของหนักไว้ตู้ล่าง
ถ้าใช้ในที่มีเด็กหรือพื้นเอียง แนะนำยึดตู้กับผนังหรือโต๊ะเพื่อกันล้ม

5

การใช้กุญแจ ชั้นวาง และลิ้นชัก

DAILY USE

เปิดตู้: เสียบกุญแจจนสุด หมุนตามทิศที่ปลดล็อก แล้วดึงมือจับ · ปิด: ปิดบานให้สนิทก่อน แล้วหมุนกุญแจล็อก ดึงลองว่าล็อกแล้ว
รุ่นล็อกคู่ (B2): ต้องปลดทั้ง 2 จุดจึงเปิดได้ — มอบกุญแจให้ผู้รับผิดชอบ 2 คนถือคนละดอก เหมาะกับการเก็บตัวอย่างอาหาร/วัตถุเจือปนอาหารที่ต้องมีผู้ตรวจร่วม
ปรับชั้น: เอาของออก ยกแผ่นชั้นขึ้น ย้ายเดือยไปยังรูระดับที่ต้องการให้ครบทุกมุมในระดับเดียวกัน แล้ววางแผ่นชั้นกลับให้นั่งเต็มเดือย
ลิ้นชัก: ใส่ของเบาและชิ้นเล็ก อย่าดึงลิ้นชักออกจนสุดขณะมีของหนัก
กระจายน้ำหนักบนแผ่นชั้นให้ทั่ว ของหนักวางชั้นล่าง

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 ต่อ 2

6

การดูแลรักษา

CARE & MAINTENANCE

เรื่อง	วิธีทำ
สแตนเลส 304	เช็ดด้วยผ้านุ่มชุบน้ำสบู่อ่อน แล้วเช็ดแห้ง · เช็ดตามแนวลายเส้นผิว · ห้ามใช้ฝอยเหล็ก แปรงลวด น้ำยาที่มีคลอรีน/กรดแรง (ทำให้เกิดจุดด่างและรอย)
เหล็กพ่นสีขาว	เช็ดด้วยผ้าหมาดน้ำสบู่อ่อน แล้วเช็ดแห้งทันที · อย่าตั้งในที่เปียกน้ำหรือโดนน้ำขัง · ถ้าสีถลอกถึงเนื้อเหล็กให้แต้มสีกันสนิมทันที
ส่วนสีฟ้า (BL)	เช็ดเหมือนผิวสี ห้ามใช้ตัวทำละลาย ทินเนอร์ หรือแอลกอฮอล์เข้มข้นถูแรง
กุญแจ / บานพับ	ถ้าไขฝืด พ่นสเปรย์หล่อลื่นสำหรับกุญแจเล็กน้อย · อย่าใช้น้ำมันข้นหยอดในรูกุญแจ
ของที่เก็บ	สารเคมี/ของเหลวให้ปิดฝาภาชนะสนิทและวางในถาดรองหก · ของชื้นหรืออาหารต้องใส่ภาชนะปิด และเช็ดทำความสะอาดภายในตู้สม่ำเสมอ

7

ข้อควรระวัง

SAFETY

ห้ามปีน ยืน หรือนั่งบนตู้

ห้ามดึงลิ้นชัก/เปิดบานแล้วโหนห้อย

ห้ามเก็บสารไวไฟปริมาณมาก หรือวางใกล้ความร้อน

ห้ามเก็บกุญแจทุกดอกไว้ในตู้

ห้ามเก็บกรด/ด่างเข้มข้นแบบไม่มีภาชนะรอง

ตู้ทรงสูงที่ใส่ของหนักด้านบน หรือเปิดลิ้นชักพร้อมกันหลายช่อง อาจล้มได้ — ใส่ของหนักไว้ล่างและยึดกับผนังถ้าจำเป็น
ระวังขอบโลหะและมุมตู้ขณะยกย้าย ยกด้วยคน 2 คนสำหรับตู้ทรงสูง และเอาของออกก่อนย้ายทุกครั้ง

8

อาการที่พบบ่อยและวิธีแก้

TROUBLESHOOTING

อาการ	สาเหตุ / วิธีแก้
ไขกุญแจไม่ได้ / ฝืด	บานปิดไม่สนิททำให้ลิ้นล็อกค้าง — ดันบานให้ชิดแล้วไขใหม่ · ถ้ายังฝืดให้พ่นสเปรย์หล่อลื่นสำหรับกุญแจ ห้ามใช้แรงบิดจนกุญแจหัก
รุ่นล็อกคู่เปิดไม่ได้	ต้องปลดทั้ง 2 จุด — ตรวจว่าไขกุญแจครบทั้งสองดอก และใช้กุญแจตรงกับรูของแต่ละจุด
บานปิดไม่ตรง / ไม่สนิท	ตู้วางบนพื้นไม่เรียบ — ย้ายไปพื้นเรียบหรือรองขาให้ได้ระดับ · ตรวจว่าแผ่นชั้นหรือของไม่ดันบานอยู่
แผ่นชั้นโยก / ตก	เดือยไม่อยู่ระดับเดียวกันหรือเสียบไม่สุด — ตั้งเดือยใหม่ให้ครบทุกมุม
มีจุดด่างบนผิวสแตนเลส	คราบน้ำ/สารเคมีค้าง — เช็ดน้ำสบู่อ่อนแล้วเช็ดแห้ง เลิกใช้น้ำยาที่มีคลอรีน
กุญแจหาย	แจ้งรหัสสินค้าและถ่ายรูปรูกุญแจ เพื่อสอบถามลูกกุญแจ/ไส้กุญแจสำรอง

☎

หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — สอบถามการเลือกรุ่น ขนาด หรือกุญแจ/อะไหล่สำรองได้ที่ช่องทางเดียวกัน
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 ต่อ 2
แจ้งรหัสสินค้า (31240–31266) หรือรหัสรุ่น เช่น TKB-304-B2-45x40x40 พร้อมรูปอาการ จะช่วยตรวจสอบได้เร็วขึ้น · www.panyachemipan.com
