คู่มือชิลเลอร์ห้องแล็บ เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ รุ่น LTC 36 รุ่น (อ่าง 5–100 ลิตร ต่ำสุด -10 ถึง -120°C ภาษาไทย) — รหัส 35854-35889

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิตและห้องแล็บ
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
คู่มือการใช้งาน · ข้อมูลเลือกรุ่น · ฉบับภาษาไทย
ชิลเลอร์ห้องแล็บ เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ
Low Temperature Coolant Circulator / Lab Chiller · รุ่น LTC 36 รุ่น · อ่าง 5–100 ลิตร · ต่ำสุด -10 ถึง -120°C
รหัสสินค้า 35854 – 35889
LTC-5-10 … LTC-100-120
รหัส LTC-<ลิตร>-<อุณหภูมิต่ำสุด>

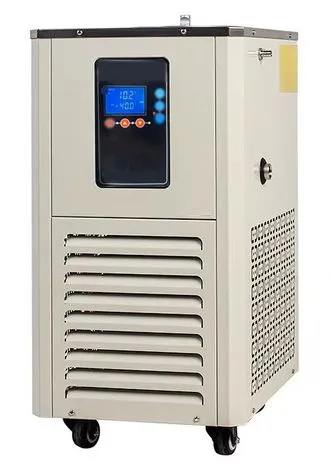

ชิลเลอร์ห้องแล็บ ตู้สีขาวครีม ฝาสแตนเลส
ตู้สีขาวครีม ฝาบนแผ่นสแตนเลสมีอ่างกลม แผงควบคุมด้านหน้า ข้อต่อสารหล่อเย็น 2 จุดด้านข้าง ล้อ 4 ล้อ — ภาพสินค้า (ทุกรุ่นหน้าตาแบบเดียวกัน ต่างที่ขนาด)

เครื่องทำความเย็นด้วยคอมเพรสเซอร์ + อ่างสารหล่อเย็น + ปั๊มหมุนเวียน ในตู้เดียว — ทำให้สารหล่อเย็นในอ่างเย็นจัดแล้วปั๊มออกไปหมุนเวียนให้คอนเดนเซอร์ของเครื่องระเหยหมุน (Rotary Evaporator) แจ็กเก็ตถังปฏิกรณ์แก้วสองชั้น ตู้อบแห้งสุญญากาศ หรือใช้อ่างด้านบนแช่ขวดให้เย็นโดยตรง ตามข้อมูลสินค้า

สิ่งสำคัญก่อนสั่ง/ก่อนใช้
  • เลือกจาก "กำลังทำความเย็นที่อุณหภูมิที่ใช้จริง" ไม่ใช่แค่อุณหภูมิต่ำสุด — ยิ่งเย็นยิ่งทำความเย็นได้น้อยลง (หน้า 7)
  • ไฟ: อ่าง 5 / 10 / 20 ลิตร ชุด -20 / -40 / -80°C ใช้ 220V · อ่าง 30 ลิตรขึ้นไป และชุด -120°C ทุกรุ่น ใช้ 380V 3 เฟส
  • ต่ำกว่า 0°C ห้ามใช้น้ำเปล่า — ใช้สารหล่อเย็นที่ไม่แข็งตัวที่อุณหภูมินั้น (หน้า 12)
  • ไม่ใช่รุ่นกันระเบิด · ช่วงใช้งานจากค่าต่ำสุดถึงอุณหภูมิห้อง (ไม่ใช่อ่างน้ำร้อน)
  • สั่งซื้อขั้นต่ำ 1 เครื่อง · สอบถามราคา · 14 รุ่นสเปกสอบถามฝ่ายขาย

จุดเด่น Features

›ต่ำสุดถึง -120°C · 36 รุ่นอ่าง 5 / 10 / 20 / 30 / 50 / 100 ลิตร × อุณหภูมิต่ำสุด -10 / -20 / -30 / -40 / -80 / -120°C ตามข้อมูลสินค้า›ควบคุม ±0.5°Cจอ LED แสดงค่าจริง (PV) และค่าตั้ง (SV) ละเอียด 0.1°C · เซนเซอร์ PT100 ตามข้อมูลสินค้า›หมุนเวียนออกภายนอกปั๊ม 100 W 20 ลิตร/นาที ส่งสูง 6 ม. (LTC-100-80: 280 W 30 ลิตร/นาที 10 ม.) ตามข้อมูลสินค้า
›อ่างเปิดแช่ขวดได้อ่างกลมสแตนเลสมีฝาหูจับ ภายในมีขดท่อ — แช่ขวด/หลอดทดลองได้โดยตรง ตามข้อมูลสินค้า›ระบบหมุนเวียนสแตนเลส 304ส่วนที่สัมผัสสารหล่อเย็นเป็นสแตนเลส 304 · วาล์วบอลทองเหลือง · ล้อเลื่อน 4 ล้อ ตามข้อมูลสินค้า›ระบบป้องกัน 3 ชั้นหน่วงเวลาสตาร์ตคอมเพรสเซอร์ · ตัดเมื่อกระแสเกิน · ตัดเมื่อคอมเพรสเซอร์ร้อนเกิน ตามข้อมูลสินค้า
ข้อมูลหลัก
36 รุ่น · มีตารางสเปกเต็ม 22 รุ่น (ชุด -20 / -40 / -80 / -120°C)
ทำความเย็นที่อุณหภูมิต่ำสุด 10 W (LTC-5-120) ถึง 3,416 W (LTC-50-20)
ควบคุม ±0.5°C · ไฟ 220V หรือ 380V 3 เฟส ตามรุ่น · สายท่อหุ้มฉนวน 2 เส้น
สั่งซื้อขั้นต่ำ 1 เครื่อง · สอบถามราคา
เกี่ยวกับเอกสารนี้ — เรียบเรียงโดยปัญญาเคมีภัณฑ์ จากตารางพารามิเตอร์ของผู้ผลิต ภาพสินค้า คลิปสินค้า และภาพจากผู้ซื้อ ร่วมกับหลักการใช้ชิลเลอร์ห้องแล็บทั่วไป · ป้ายกำกับที่มา ตามข้อมูลสินค้า / จากคลิปผู้ผลิต / ภาพจริงจากผู้ซื้อ / คำแนะนำทั่วไป / ⚠ ยังไม่ได้ยืนยัน · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย ให้ยึดสินค้าที่ได้รับจริงเป็นหลัก

เนื้อหาในคู่มือ Contents

1คืออะไร · ทำงานอย่างไร · หน้า 2 2ใช้กับอุปกรณ์อะไร · หน้า 3 3ตาราง 36 รหัส · สเปกร่วม · หน้า 4 4สเปกชุด -20 ถึง -120°C · หน้า 5–6 5วิธีเลือกรุ่น · หน้า 7 6ส่วนประกอบ · แผงควบคุม · หน้า 8–9 7สั่งซื้อ · ตรวจรับ · ขนย้าย · หน้า 10 8สถานที่และไฟฟ้า · หน้า 11 9สารหล่อเย็น · ต่อสายท่อ · หน้า 12 10ขั้นตอนใช้งาน · หน้า 13 11ดูแลรักษา · แก้ปัญหา · หน้า 14–15 12ความปลอดภัย · ภาพผู้ซื้อ · หน้า 16 13คำถามที่พบบ่อย · ติดต่อ · หน้า 17
คู่มือชิลเลอร์ห้องแล็บ (เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ) รุ่น LTC 36 รุ่น · รหัสสินค้า 35854–35889 หน้า 1 / 17
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิตและห้องแล็บ
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
ชิลเลอร์ห้องแล็บคืออะไร · ทำงานอย่างไร
WHAT IT IS · HOW IT WORKS

ชิลเลอร์ห้องแล็บ (เรียกอีกชื่อว่า เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ / อ่างควบคุมอุณหภูมิต่ำ) คือตู้ที่รวม ระบบทำความเย็นด้วยคอมเพรสเซอร์ อ่างสารหล่อเย็นสแตนเลส และปั๊มหมุนเวียน ไว้ด้วยกัน — ตั้งอุณหภูมิที่ต้องการบนแผง เครื่องจะทำให้สารหล่อเย็นเย็นลงและคงที่ แล้วส่งออกไปให้อุปกรณ์อื่นใช้ ตามข้อมูลสินค้า

หลักการทำงาน Working principle ตามข้อมูลสินค้า

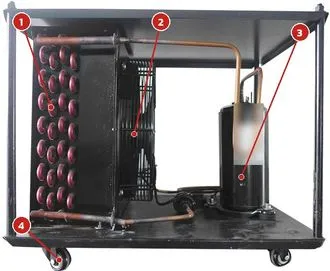

อ่างสแตนเลส + ขดท่อคอมเพรสเซอร์คอยล์ระบายความร้อน + พัดลมปั๊มสารหล่อเย็นเย็นจัด (ทางออก) →← สารหล่อเย็นกลับ (ทางเข้า)คอนเดนเซอร์ / แจ็กเก็ตถัง1คอมเพรสเซอร์อัดสารทำความเย็น2คอยล์ + พัดลม ระบายความร้อนออกทางช่องลม3สารทำความเย็นดูดความร้อนที่ขดท่อ → อ่างเย็นลง4ปั๊มส่งสารหล่อเย็นออกทางข้อต่อทางออก5สารหล่อเย็นรับความร้อนจากคอนเดนเซอร์/ถัง6ไหลกลับทางข้อต่อทางเข้าลงอ่าง แล้ววนซ้ำPT100 วัดอุณหภูมิ → แผงควบคุมสั่งคอมเพรสเซอร์ให้คงที่ ±0.5°C
ภาพลายเส้นอธิบาย (ไม่ใช่แบบเครื่องจริง) · เส้นแดง = สารทำความเย็นในระบบปิดของเครื่อง (ผู้ใช้ไม่ต้องเติม) · เส้นน้ำเงิน = สารหล่อเย็นที่ผู้ใช้เติมในอ่างแล้วหมุนเวียนออกไป · คอมเพรสเซอร์ระบบปิดสนิท ระบายความร้อนด้วยลม (ไม่ต้องต่อน้ำหล่อเย็น)
ใช้ได้ 2 แบบ ตามข้อมูลสินค้า
  • หมุนเวียนออกภายนอก — ต่อสายท่อจากข้อต่อทางออก–ทางเข้า ไปคอนเดนเซอร์ / แจ็กเก็ตถัง / ตู้อบ / ปั๊มสุญญากาศ
  • แช่ในอ่างโดยตรง — เปิดฝาอ่าง วางขวดหรือหลอดทดลองแช่ในสารหล่อเย็น (ทำ 2 แบบพร้อมกันได้ อ่างเป็นถังพักสารหล่อเย็นอยู่แล้ว)
อย่าสับสน 2 คำนี้
  • สารทำความเย็น (Refrigerant) — ในระบบคอมเพรสเซอร์ เช่น R22 / R404A / R404A+R23 / แบบผสม ตามชุดอุณหภูมิ บรรจุมาจากผู้ผลิต
  • สารหล่อเย็น (Coolant) — ของเหลวในอ่างที่ผู้ใช้เติมเอง เช่น น้ำผสมไกลคอล / แอลกอฮอล์ (ไม่ได้ให้มากับเครื่อง)

อ่างและขดท่อของจริง Bath and coil จากคลิปผู้ผลิต

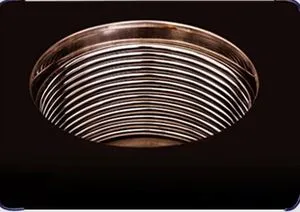

ขดท่อรอบผนังอ่าง ขดท่อทำความเย็นวนรอบผนังด้านใน
ขดท่อรอบผนังอ่างขดท่อทำความเย็นวนรอบผนังด้านใน

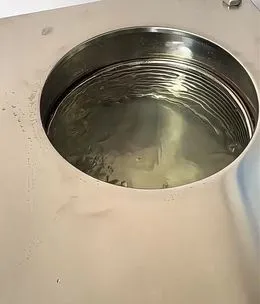

อ่างเปิด เปิดฝาแล้วเห็นสารหล่อเย็นและขดท่อ
อ่างเปิดเปิดฝาแล้วเห็นสารหล่อเย็นและขดท่อ

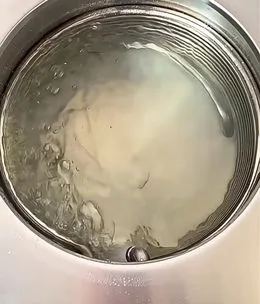

หมุนเวียนในอ่าง ปั๊มทำงาน สารหล่อเย็นไหลวนในอ่าง
หมุนเวียนในอ่างปั๊มทำงาน สารหล่อเย็นไหลวนในอ่าง
ฝาอ่างกลม ฝาสแตนเลสมีหูจับ ยกออกได้
ฝาอ่างกลมฝาสแตนเลสมีหูจับ ยกออกได้

ในคลิปผู้ผลิตทดลองด้วยน้ำ · ภาพขดท่อจากภาพสินค้าของผู้ผลิต · ขนาดอ่างใน (Φ×ลึก) ของแต่ละรุ่นดูหน้า 5–6

คู่มือชิลเลอร์ห้องแล็บ (เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ) รุ่น LTC 36 รุ่น · รหัสสินค้า 35854–35889 หน้า 2 / 17
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิตและห้องแล็บ
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
ใช้คู่กับอุปกรณ์อะไร · เหมาะกับงานไหน
APPLICATIONS
① เครื่องระเหยหมุน (Rotary Evaporator)

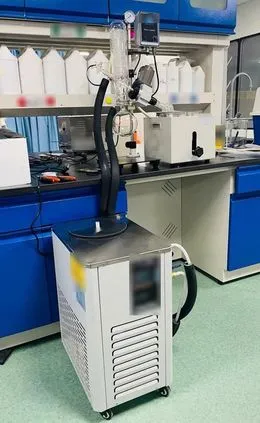

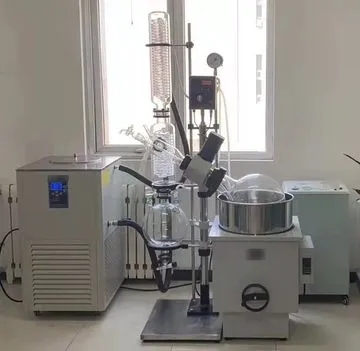

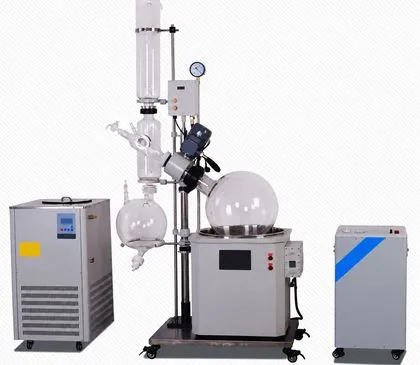

ชิลเลอร์ตั้งข้างเครื่องระเหยหมุนภาพจริงจากผู้ซื้อ ชิลเลอร์ต่อเครื่องระเหยหมุน
ต่อสายท่อเข้าคอนเดนเซอร์แก้ว ทำให้คอนเดนเซอร์เย็นจัด ไอตัวทำละลายควบแน่นกลับเป็นของเหลวได้มากขึ้น ใช้แทนการเปิดน้ำประปาไหลทิ้ง ตามข้อมูลสินค้า
② ถังปฏิกรณ์แก้วสองชั้น (Jacketed Glass Reactor)

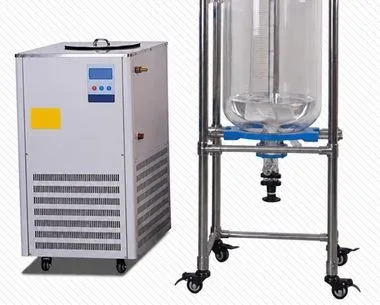

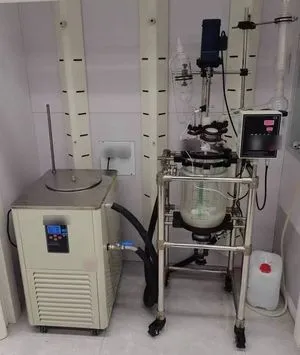

ชิลเลอร์ต่อถังปฏิกรณ์แก้วภาพจริงจากผู้ซื้อ ชิลเลอร์ต่อถังปฏิกรณ์แก้ว
สารหล่อเย็นไหลวนในแจ็กเก็ต (ผนังชั้นนอก) ของถังแก้ว ทำให้สารในถังเย็นตามที่ตั้ง — งานปฏิกิริยาอุณหภูมิต่ำ ตกผลึก ตามข้อมูลสินค้า
③ ตู้อบแห้งสุญญากาศ / ปั๊มสุญญากาศ / ทดสอบอุณหภูมิต่ำ ให้ความเย็นกับอุปกรณ์ที่มีช่องต่อสารหล่อเย็น เช่น ตัวดักไอ (Cold trap) หรือแจ็กเก็ตหล่อเย็น — ผู้ผลิตระบุใช้ร่วมกับตู้อบแห้งสุญญากาศ ปั๊มสุญญากาศ และงานทดสอบอุณหภูมิต่ำ ตามข้อมูลสินค้า
ตรวจขนาดข้อต่อของอุปกรณ์ปลายทางก่อน (ของเครื่องนี้ Φ14 หรือ Φ19 มม. ตามรุ่น)
④ แช่ขวด / หลอดทดลองในอ่าง

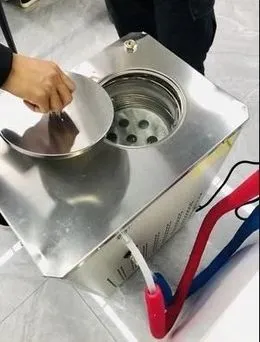

ภาพจริงจากผู้ซื้อ เปิดฝาอ่างภาพจริงจากผู้ซื้อ อ่างเปิด
เปิดฝาอ่าง แช่ภาชนะในสารหล่อเย็นโดยตรง — เก็บตัวอย่างเย็น ทำปฏิกิริยาในขวดเล็ก ตามข้อมูลสินค้า ภาพจริงจากผู้ซื้อ
เหมาะกับ

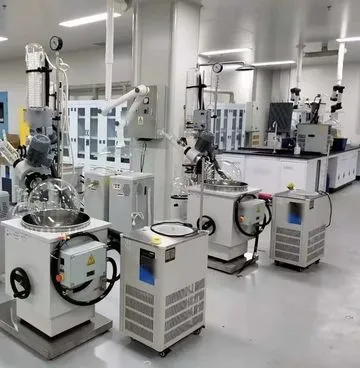

  • ห้องแล็บเคมี เภสัช ชีวเคมี อาหาร เครื่องสำอาง — สกัดสาร ระเหยตัวทำละลาย ตกผลึก
  • มหาวิทยาลัย / สถาบันวิจัย / ห้องแล็บ R&D — รุ่นอ่าง 5–10 ลิตร
  • โรงงานที่มีไลน์สกัดหรือไลน์นำร่อง (Pilot) — รุ่นอ่าง 30–100 ลิตร
  • ผู้ทำสารสกัดสมุนไพร ที่ใช้เครื่องระเหยหมุน/ถังปฏิกรณ์แก้ว
ไม่เหมาะ / ต้องสอบถามฝ่ายขายก่อน
  • ต้องการทำร้อน (อ่างน้ำร้อน) — ช่วงใช้งานจากค่าต่ำสุดถึงอุณหภูมิห้องเท่านั้น
  • พื้นที่ที่ต้องใช้อุปกรณ์กันระเบิด — เครื่องนี้ไม่ใช่รุ่นกันระเบิด
  • งานที่ร้อนมาก/โหลดใหญ่ต่อเนื่อง — ต้องคำนวณกำลังทำความเย็นก่อน (หน้า 7)
  • ทำความเย็นห้อง/ตู้แช่ทั้งตู้ — เป็นเครื่องหมุนเวียนสารหล่อเย็นสำหรับอุปกรณ์ ไม่ใช่แอร์หรือตู้แช่

คำศัพท์ที่ควรรู้ Glossary

กำลังทำความเย็นความร้อนที่เครื่องดึงออกได้ต่อวินาที หน่วยวัตต์ (W) ลดลงเมื่ออุณหภูมิต่ำลง ตามข้อมูลสินค้าอุณหภูมิต่ำสุดตัวเลขท้ายรหัส เช่น LTC-10-40 = ต่ำสุด -40°C

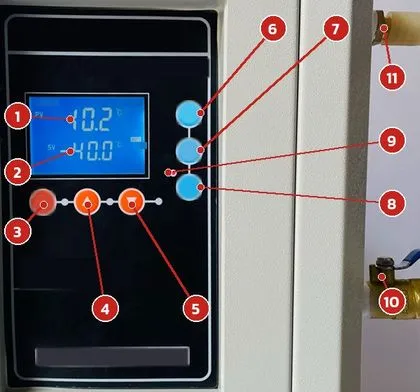

PV / SVPV = ค่าจริงที่วัดได้ · SV = ค่าที่ตั้งไว้ (แสดง 2 บรรทัดบนจอ) ตามข้อมูลสินค้าขวดใหญ่สุดขนาดขวดเครื่องระเหยหมุนที่ผู้ผลิตแนะนำต่อรุ่น ตามข้อมูลสินค้า
Φ (ฟาย)เส้นผ่านศูนย์กลาง เช่น อ่าง Φ250×250 = กว้าง 250 ลึก 250 มม.3 เฟสไฟโรงงาน 380V 4 สาย+สายดิน ต้องให้ช่างไฟเดิน คำแนะนำทั่วไป
คู่มือชิลเลอร์ห้องแล็บ (เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ) รุ่น LTC 36 รุ่น · รหัสสินค้า 35854–35889 หน้า 3 / 17
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิตและห้องแล็บ
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
ตารางรุ่นทั้ง 36 รหัส
MODEL MATRIX · 35854–35889

อ่านรหัส: LTC-<ความจุอ่าง ลิตร>-<อุณหภูมิต่ำสุด ไม่ใส่ลบ> เช่น LTC-10-40 = อ่าง 10 ลิตร ทำได้ต่ำสุด -40°C · ในช่อง: รุ่น · รหัสสินค้า · กำลังทำความเย็นที่อุณหภูมิต่ำสุด · ไฟ ตามข้อมูลสินค้า · ช่องสีส้ม = ผู้ผลิตยังไม่ให้ตารางสเปก (สอบถามฝ่ายขาย)

อ่าง \ ต่ำสุด-10°C-20°C-30°C-40°C-80°C-120°C
5 ลิตรLTC-5-1035854สเปกสอบถามฝ่ายขายLTC-5-2035855320 W ที่ -20°C · 220VLTC-5-3035856สเปกสอบถามฝ่ายขายLTC-5-4035857400 W ที่ -40°C · 220VLTC-5-803585880 W ที่ -80°C · 220VLTC-5-1203585910 W ที่ -120°C · 380V 3 เฟส
10 ลิตรLTC-10-1035860สเปกสอบถามฝ่ายขายLTC-10-2035861370 W ที่ -20°C · 220VLTC-10-3035862สเปกสอบถามฝ่ายขายLTC-10-4035863420 W ที่ -40°C · 220VLTC-10-8035864120 W ที่ -80°C · 220VLTC-10-1203586520 W ที่ -120°C · 380V 3 เฟส
20 ลิตรLTC-20-1035866สเปกสอบถามฝ่ายขายLTC-20-2035867430 W ที่ -20°C · 220VLTC-20-3035868สเปกสอบถามฝ่ายขายLTC-20-4035869653 W ที่ -40°C · 220VLTC-20-8035870160 W ที่ -80°C · 220VLTC-20-1203587140 W ที่ -120°C · 380V 3 เฟส
30 ลิตรLTC-30-1035872สเปกสอบถามฝ่ายขายLTC-30-2035873630 W ที่ -20°C · 380V 3 เฟสLTC-30-3035874สเปกสอบถามฝ่ายขายLTC-30-4035875992 W ที่ -40°C · 380V 3 เฟสLTC-30-8035876275 W ที่ -80°C · 380V 3 เฟสLTC-30-1203587750 W ที่ -120°C · 380V 3 เฟส
50 ลิตรLTC-50-1035878สเปกสอบถามฝ่ายขายLTC-50-20358793,416 W ที่ -20°C · 380V 3 เฟสLTC-50-3035880สเปกสอบถามฝ่ายขายLTC-50-40358811,500 W ที่ -40°C · 380V 3 เฟสLTC-50-8035882340 W ที่ -80°C · 380V 3 เฟสLTC-50-12035883120 W ที่ -120°C · 380V 3 เฟส
100 ลิตรLTC-100-1035884สเปกสอบถามฝ่ายขายLTC-100-2035885สเปกสอบถามฝ่ายขายLTC-100-3035886สเปกสอบถามฝ่ายขายLTC-100-40358872,500 W ที่ -40°C · 380V 3 เฟสLTC-100-80358882,500 W ที่ -80°C · 380V 3 เฟสLTC-100-12035889สเปกสอบถามฝ่ายขาย

มีสเปกเต็ม 22 รุ่น · ไม่มีตาราง 14 รุ่น = ชุด -10°C และ -30°C ทุกขนาด + LTC-100-20 + LTC-100-120 — รู้แน่นอนเฉพาะ ความจุอ่าง · ช่วงอุณหภูมิ · ±0.5°C · ถ้าสนใจรุ่นเหล่านี้ แจ้งงานที่จะใช้ให้ฝ่ายขายยืนยันกำลังทำความเย็น คอมเพรสเซอร์ ไฟ และขนาดเครื่องก่อนสั่ง ⚠ ยังไม่ได้ยืนยัน

±0.5°Cความแม่นยำควบคุมทุกรุ่น
-120°Cต่ำสุดของชุด -120 (380V 3 เฟส)
5–100 ลิตรความจุอ่าง 6 ขนาด

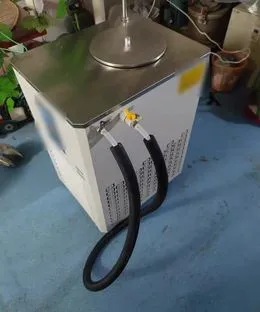

2 × 1.5 ม.สายท่อหุ้มฉนวนในชุด

สเปกร่วมทุกรุ่น Common specifications ตามข้อมูลสินค้า

ช่วงอุณหภูมิจากอุณหภูมิต่ำสุดของรุ่น ถึงอุณหภูมิห้อง · ควบคุม ±0.5°C
การแสดงผล / ตั้งค่าปุ่มสัมผัส · จอ LED ตัวเลข ละเอียด 0.1°C แสดงค่าจริง (PV) และค่าตั้ง (SV) · เซนเซอร์ PT100 · โหมดควบคุมตามอุณหภูมิสาร

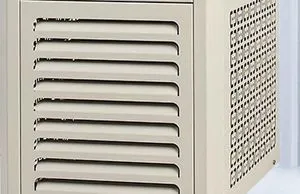

ระบบทำความเย็นคอมเพรสเซอร์ระบบปิดสนิท ระบายความร้อนด้วยลม (คอยล์ + พัดลม)
ระบบป้องกันหน่วงเวลาสตาร์ตคอมเพรสเซอร์ · ตัดเมื่อกระแสเกิน · ตัดเมื่อคอมเพรสเซอร์ร้อนเกิน
ปั๊มหมุนเวียน100 W อัตราไหล 20 ลิตร/นาที ส่งสูง 6 ม. (ยกเว้น LTC-100-80: 280 W 30 ลิตร/นาที 10 ม.)
ข้อต่อภายนอกท่อนอก Φ14 มม. (อ่าง 5–20 ลิตร) · Φ19 มม. (อ่าง 30 ลิตรขึ้นไป) · วาล์วบอลทองเหลือง
วัสดุระบบหมุนเวียนสัมผัสของเหลว สแตนเลส 304 · ตัวเครื่องเหล็กแผ่นรีดเย็นพ่นสีฝุ่นไฟฟ้าสถิต · ฝาบนแผ่นสแตนเลส · ล้อ 4 ล้อ
ในชุดสายท่อหุ้มฉนวน 2 เส้น (ยาวเส้นละ 1.5 ม.) · คู่มือผู้ผลิต 1 ชุด · ไม่รวมสารหล่อเย็น
สภาพแวดล้อมอุณหภูมิห้อง 0–50°C · ความชื้นสัมพัทธ์ 45–85% · ความดันบรรยากาศ 86–106 kPa
การสั่งซื้อสั่งซื้อขั้นต่ำ 1 เครื่อง ต่อรหัส · สอบถามราคา
คู่มือชิลเลอร์ห้องแล็บ (เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ) รุ่น LTC 36 รุ่น · รหัสสินค้า 35854–35889 หน้า 4 / 17
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิตและห้องแล็บ
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
สเปกละเอียด ชุด -20°C และ -40°C
SPECIFICATIONS · -20°C / -40°C SERIES
ชุด -20°Cช่วงอุณหภูมิ -20°C ถึงอุณหภูมิห้อง · 5 รุ่นมีตาราง · 1 รุ่นสอบถาม
รุ่นLTC-5-20LTC-10-20LTC-20-20LTC-30-20LTC-50-20LTC-100-20
รหัสสินค้า358553586135867358733587935885
ความจุอ่าง5 ลิตร10 ลิตร20 ลิตร30 ลิตร50 ลิตร100 ลิตร
ทำความเย็นที่ 10°C1,150 W1,700 W1,950 W2,350 W12,400 Wสเปกรุ่นนี้
สอบถามฝ่ายขาย
(ผู้ผลิตไม่ได้ให้ตาราง)
ทำความเย็นที่ 0°C880 W1,200 W1,630 W2,040 W7,330 W
ทำความเย็นที่ -10°C600 W700 W790 W950 W5,590 W
ทำความเย็นที่ -20°C320 W370 W430 W630 W3,416 W
สารทำความเย็นR22
คอมเพรสเซอร์700 W821 W936 W1,201 W2,300 W
กระแส3.1 A3.8 A4.3 A5.5 A10.5 A
ไฟฟ้า220V380V 3 เฟส
ปั๊มหมุนเวียน100 W · 20 ลิตร/นาที · ส่งสูง 6 ม.
ข้อต่อภายนอกΦ14 มม.Φ19 มม.
อ่างใน (Φ×ลึก มม.)Φ200×150Φ250×250Φ300×300Φ350×350Φ400×400
ขวดใหญ่สุด2 ลิตร2 หรือ 5 ลิตร5 ลิตร10 ลิตร10 ลิตร
ขนาดเครื่อง ย×ก×ส (มม.)480×360×600570×470×790700×550×950550×700×1000630×750×1150
ชุด -40°Cช่วงอุณหภูมิ -40°C ถึงอุณหภูมิห้อง · 6 รุ่นมีตาราง
รุ่นLTC-5-40LTC-10-40LTC-20-40LTC-30-40LTC-50-40LTC-100-40
รหัสสินค้า358573586335869358753588135887
ความจุอ่าง5 ลิตร10 ลิตร20 ลิตร30 ลิตร50 ลิตร100 ลิตร
ทำความเย็นที่ -10°C1,241 W1,650 W2,272 W5,015 W7,500 W12,000 W
ทำความเย็นที่ -20°C850 W1,074 W1,658 W3,245 W4,100 W7,500 W
ทำความเย็นที่ -30°C547 W590 W1,118 W2,015 W3,400 W6,500 W
ทำความเย็นที่ -40°C400 W420 W653 W992 W1,500 W2,500 W
สารทำความเย็นR404A
คอมเพรสเซอร์853 W1,000 W1,300 W2,300 W4,500 W9,410 W
กระแส3.1 A4.5 A5.9 A10.4 A20 A24.7 A
ไฟฟ้า220V380V 3 เฟส
ปั๊มหมุนเวียน100 W · 20 ลิตร/นาที · ส่งสูง 6 ม.
ข้อต่อภายนอกΦ14 มม.Φ19 มม.
อ่างใน (Φ×ลึก มม.)Φ200×150Φ250×250Φ300×300Φ350×350Φ400×400Φ500×500
ขวดใหญ่สุด2 ลิตร2 หรือ 5 ลิตร5 ลิตร10 ลิตร10 ลิตร20 ลิตร
ขนาดเครื่อง ย×ก×ส (มม.)480×360×600480×360×700520×440×860680×530×960720×600×1130720×630×1270

ตามตารางพารามิเตอร์ของผู้ผลิต ตามข้อมูลสินค้า · ช่องสีฟ้า = กำลังทำความเย็นที่อุณหภูมิต่ำสุดของรุ่น · ขนาดวัดด้วยมือ คลาดเคลื่อนได้เล็กน้อย · ไม่มีข้อมูลน้ำหนักเครื่อง (สอบถามฝ่ายขาย)

ชุด -10°C และ -30°C (12 รุ่น) — ผู้ผลิตยังไม่ให้ตารางสเปก ชุด -10°C: LTC-5-10 (35854) · LTC-10-10 (35860) · LTC-20-10 (35866) · LTC-30-10 (35872) · LTC-50-10 (35878) · LTC-100-10 (35884)
ชุด -30°C: LTC-5-30 (35856) · LTC-10-30 (35862) · LTC-20-30 (35868) · LTC-30-30 (35874) · LTC-50-30 (35880) · LTC-100-30 (35886)
รู้แน่นอน: ความจุอ่าง · ช่วงอุณหภูมิ · ควบคุม ±0.5°C · สเปกอื่นสอบถามฝ่ายขาย — ระหว่างรอยืนยัน เทียบเบื้องต้นได้กับรุ่นอ่างเท่ากันในชุด -20°C / -40°C คำแนะนำทั่วไป
คู่มือชิลเลอร์ห้องแล็บ (เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ) รุ่น LTC 36 รุ่น · รหัสสินค้า 35854–35889 หน้า 5 / 17
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิตและห้องแล็บ
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
สเปกละเอียด ชุด -80°C และ -120°C
SPECIFICATIONS · -80°C / -120°C SERIES
ชุด -80°Cช่วงอุณหภูมิ -80°C ถึงอุณหภูมิห้อง · 6 รุ่นมีตาราง
รุ่นLTC-5-80LTC-10-80LTC-20-80LTC-30-80LTC-50-80LTC-100-80
รหัสสินค้า358583586435870358763588235888
ความจุอ่าง5 ลิตร10 ลิตร20 ลิตร30 ลิตร50 ลิตร100 ลิตร
ทำความเย็นที่ 20°C5,900 W7,000 W7,800 W12,000 W21,350 W-
ทำความเย็นที่ 0°C5,150 W6,200 W6,700 W10,900 W20,110 W-
ทำความเย็นที่ -40°C520 W950 W1,100 W1,390 W2,320 W10,000 W
ทำความเย็นที่ -60°C220 W300 W330 W480 W830 W6,000 W
ทำความเย็นที่ -80°C80 W120 W160 W275 W340 W2,500 W
สารทำความเย็นR404A/R23 (ระบบผสม)
คอมเพรสเซอร์2,340 W2,500 W2,750 W4,580 W9,080 W19,300 W
กระแส10.6 A11.3 A12.5 A21 A41 A80 A
ไฟฟ้า220V380V 3 เฟส
ปั๊มหมุนเวียน100 W · 20 ลิตร/นาที · ส่งสูง 6 ม.280 W · 30 ลิตร/นาที · ส่งสูง 10 ม.
ข้อต่อภายนอกΦ14 มม.Φ19 มม.
อ่างใน (Φ×ลึก มม.)Φ200×150Φ250×250Φ300×300Φ350×350Φ350×400Φ500×500
ขวดใหญ่สุด2 ลิตร2 หรือ 5 ลิตร5 ลิตร10 ลิตร10 ลิตร20 ลิตร
ขนาดเครื่อง ย×ก×ส (มม.)680×530×860680×530×860680×530×860800×700×890900×700×11401400×860×1550
ชุด -120°Cช่วงอุณหภูมิ -120°C ถึงอุณหภูมิห้อง · 5 รุ่นมีตาราง · 1 รุ่นสอบถาม
รุ่นLTC-5-120LTC-10-120LTC-20-120LTC-30-120LTC-50-120LTC-100-120
รหัสสินค้า358593586535871358773588335889
ความจุอ่าง5 ลิตร10 ลิตร20 ลิตร30 ลิตร50 ลิตร100 ลิตร
ทำความเย็นที่ -60°C120 W160 W270 W680 W1,330 Wสเปกรุ่นนี้
สอบถามฝ่ายขาย
(ผู้ผลิตไม่ได้ให้ตาราง)
ทำความเย็นที่ -80°C50 W70 W160 W230 W480 W
ทำความเย็นที่ -100°C20 W40 W70 W100 W260 W
ทำความเย็นที่ -120°C10 W20 W40 W50 W120 W
สารทำความเย็นสารทำความเย็นแบบผสม
คอมเพรสเซอร์3,680 W3,850 W6,380 W6,700 W9,350 W
กระแส16.7 A17.5 A29 A30 A42.5 A
ไฟฟ้า380V 3 เฟส
ปั๊มหมุนเวียน100 W · 20 ลิตร/นาที · ส่งสูง 6 ม.
ข้อต่อภายนอกΦ14 มม.Φ19 มม.
อ่างใน (Φ×ลึก มม.)Φ200×150Φ250×250Φ300×300Φ350×350Φ350×400
ขวดใหญ่สุด2 ลิตร2 หรือ 5 ลิตร5 ลิตร10 ลิตร10 ลิตร
ขนาดเครื่อง ย×ก×ส (มม.)950×710×940950×710×940สอบถามฝ่ายขาย ⚠1020×750×10201270×900×1140

ตามตารางพารามิเตอร์ของผู้ผลิต ตามข้อมูลสินค้า · ช่องสีฟ้า = กำลังทำความเย็นที่อุณหภูมิต่ำสุดของรุ่น · ขนาดวัดด้วยมือ คลาดเคลื่อนได้เล็กน้อย · ไม่มีข้อมูลน้ำหนักเครื่อง (สอบถามฝ่ายขาย)

ข้อสังเกตจากตาราง
  • ชุด -120°C ใช้ไฟ 380V 3 เฟสทุกรุ่น แม้อ่าง 5 ลิตร · กำลังทำความเย็นที่ -120°C มีแค่ 10–120 W — เหมาะกับโหลดเล็ก ต้องใช้สายท่อสั้นและหุ้มฉนวนดี
  • LTC-100-80 ไม่มีค่าทำความเย็นที่ 20°C / 0°C ในตาราง และใช้ปั๊มใหญ่ 280 W 30 ลิตร/นาที ส่งสูง 10 ม. · ขนาดเครื่อง 1400×860×1550 มม.
  • LTC-20-120 ตารางผู้ผลิตพิมพ์ขนาดเครื่องผิดพลาด — ขนาดจริงสอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
คู่มือชิลเลอร์ห้องแล็บ (เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ) รุ่น LTC 36 รุ่น · รหัสสินค้า 35854–35889 หน้า 6 / 17
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิตและห้องแล็บ
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
วิธีเลือกรุ่น
SELECTION GUIDE
ขั้นที่ 1 — อุณหภูมิที่ต้องใช้จริง แล้วเลือกชุดที่ต่ำกว่านั้น 10–20°C เช่น ต้องการให้สารหล่อเย็นออกไปที่ -20°C → ดูชุด -30°C หรือ -40°C · เพราะที่อุณหภูมิต่ำสุดของชุด เครื่องเหลือกำลังทำความเย็นน้อยที่สุด และสายท่อ/ข้อต่อรับความร้อนเพิ่มระหว่างทาง คำแนะนำทั่วไป
ขั้นที่ 2 — ดู "กำลังทำความเย็นที่อุณหภูมินั้น" ในตารางหน้า 5–6 ต้องพอกับความร้อนที่งานปล่อยออกมา (ไอตัวทำละลายที่ควบแน่น ปฏิกิริยาที่คายความร้อน ขนาดถัง) — อ่านค่าที่คอลัมน์อุณหภูมิที่ใช้จริง ไม่ใช่ค่าที่อุณหภูมิสูงสุดของตาราง
ขั้นที่ 3 — ขนาดอุปกรณ์ / ขวด → ขนาดอ่าง ผู้ผลิตแนะนำขวดเครื่องระเหยหมุนใหญ่สุดต่อขนาดอ่าง: 5 ลิตร → 2 ลิตร · 10 ลิตร → 2 หรือ 5 ลิตร · 20 ลิตร → 5 ลิตร · 30 และ 50 ลิตร → 10 ลิตร · 100 ลิตร → 20 ลิตร ตามข้อมูลสินค้า
ขั้นที่ 4 — ไฟที่มี มีแต่ไฟ 220V → ได้เฉพาะอ่าง 5 / 10 / 20 ลิตร ของชุด -20 / -40 / -80°C · ไฟ 380V 3 เฟส → เลือกได้ทุกรุ่นที่มีตาราง ตามข้อมูลสินค้า

ทำไมเย็นลงแล้วทำความเย็นได้น้อยลง Cooling capacity vs temperature ตามข้อมูลสินค้า

10 W100 W1,000 W10,000 W-120°C-100°C-80°C-60°C-40°C-20°C0°C20°Cอุณหภูมิสารหล่อเย็น (°C) — ซ้าย = เย็นกว่าLTC-20-20 ที่ 10°C = 1,950 WLTC-20-20 ที่ 0°C = 1,630 WLTC-20-20 ที่ -10°C = 790 WLTC-20-20 ที่ -20°C = 430 W430 WLTC-20-40 ที่ -10°C = 2,272 WLTC-20-40 ที่ -20°C = 1,658 WLTC-20-40 ที่ -30°C = 1,118 WLTC-20-40 ที่ -40°C = 653 W653 WLTC-20-80 ที่ 20°C = 7,800 WLTC-20-80 ที่ 0°C = 6,700 WLTC-20-80 ที่ -40°C = 1,100 WLTC-20-80 ที่ -60°C = 330 WLTC-20-80 ที่ -80°C = 160 W160 WLTC-20-120 ที่ -60°C = 270 WLTC-20-120 ที่ -80°C = 160 WLTC-20-120 ที่ -100°C = 70 WLTC-20-120 ที่ -120°C = 40 W40 WLTC-20-20 (ชุด -20°C)LTC-20-40 (ชุด -40°C)LTC-20-80 (ชุด -80°C)LTC-20-120 (ชุด -120°C)อ่าง 20 ลิตรเท่ากัน · แกนตั้งแบบลอการิทึม (แต่ละเส้นแบ่ง ×10)ตัวเลขข้างจุดสุดท้าย =กำลังทำความเย็นที่อุณหภูมิต่ำสุด
กำลังทำความเย็นของรุ่นอ่าง 20 ลิตร 4 ชุด ตามตารางผู้ผลิต — ทุกเส้นลดลงเมื่ออุณหภูมิต่ำลง เช่น LTC-20-40 ที่ -10°C = 2,272 W แต่ที่ -40°C เหลือ 653 W · ชุดที่ต่ำสุดลึกกว่าไม่ได้แปลว่าแรงกว่าทุกช่วง ให้เทียบที่อุณหภูมิที่ใช้จริงเสมอ

ตัวอย่างการอ่านตาราง Examples คำแนะนำทั่วไป

เครื่องระเหยหมุนขวด 5 ลิตร ต้องการคอนเดนเซอร์ราว -10°C · มีไฟ 220Vอ่าง 20 ลิตร (ขวด 5 ลิตร) · ที่ -10°C: LTC-20-20 = 790 W · LTC-20-40 = 2,272 W → ถ้าต้องระเหยเร็ว/ตัวทำละลายมาก LTC-20-40 เหลือกำลังมากกว่า
ถังปฏิกรณ์แก้ว ต้องการ -60°C · มีไฟ 3 เฟสชุด -80°C ที่ -60°C: LTC-30-80 = 480 W · LTC-50-80 = 830 W · LTC-100-80 = 6,000 W → เลือกตามขนาดถังและความร้อนของปฏิกิริยา
แช่ขวดเล็ก/หลอดทดลองที่ -100°Cชุด -120°C ที่ -100°C: LTC-5-120 = 20 W · LTC-10-120 = 40 W · LTC-50-120 = 260 W → โหลดเล็กมาก ใช้อ่างแช่โดยตรงดีกว่าหมุนเวียนผ่านท่อยาว

ความร้อนที่งานปล่อยออกมาจริงขึ้นกับตัวทำละลาย อัตราระเหย ขนาดถัง และสูตร — ส่งรายละเอียดงานให้ฝ่ายขายช่วยเทียบรุ่นก่อนสั่ง

คู่มือชิลเลอร์ห้องแล็บ (เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ) รุ่น LTC 36 รุ่น · รหัสสินค้า 35854–35889 หน้า 7 / 17
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิตและห้องแล็บ
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
ส่วนประกอบ
PARTS AND FUNCTIONS

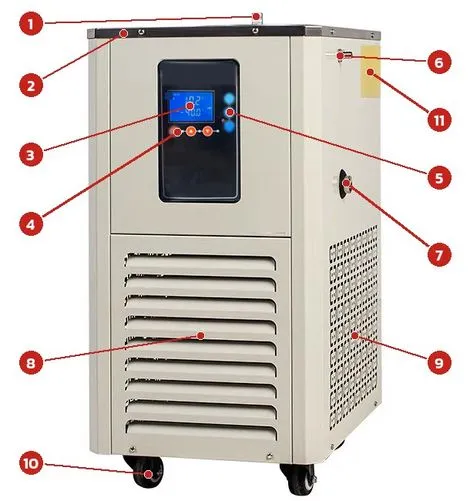

ชี้ส่วนประกอบชิลเลอร์
ภาพสินค้า (ตัวหนังสือบนแผงลบ/เบลอไว้) — ตำแหน่งข้อต่อทางเข้า–ออกตามภาพชี้ส่วนของผู้ผลิต ตามข้อมูลสินค้า
1ฝาอ่างกลม (หูจับ) — ฝาสแตนเลสปิดอ่าง ลดความชื้นเข้าอ่างและลดการสูญเสียความเย็น
2ฝาบนแผ่นสแตนเลส + อ่างเปิด — อ่างกลมสแตนเลสอยู่ใต้ฝา ภายในมีขดท่อทำความเย็น
3จอ LCD — แสดงค่าจริง (PV) และค่าตั้ง (SV) ละเอียด 0.1°C
4ปุ่มตั้งค่า / ขึ้น / ลง — ปุ่มกลมสีแดง–ส้ม 3 ปุ่มใต้จอ (หน้า 9)
5ปุ่มหมุนเวียน / ทำความเย็น / ไฟ — ปุ่มกลมสีฟ้า 3 ปุ่มเรียงตั้งขวาจอ (หน้า 9)
6ข้อต่อทางเข้าสารหล่อเย็น — ด้านข้าง จุดบน — สารหล่อเย็นที่อุ่นขึ้นไหลกลับเข้าอ่าง
7ข้อต่อทางออกสารหล่อเย็น — ด้านข้าง จุดล่าง — ปั๊มส่งสารหล่อเย็นเย็นออกไปอุปกรณ์
8บานเกล็ดระบายลมด้านหน้า — ช่องลมของคอยล์ระบายความร้อน ห้ามบัง
9ตะแกรงระบายลมด้านข้าง — ช่องลมรูยาว ห้ามชิดผนัง
10ล้อเลื่อน 4 ล้อ — เข็นย้ายบนพื้นเรียบ
11ป้ายคำเตือน — สติกเกอร์สีเหลืองมุมบนด้านข้าง (ในภาพเบลอไว้)

ข้อต่อ วาล์ว และฝาอ่าง ของจริง From the product clip จากคลิปผู้ผลิต

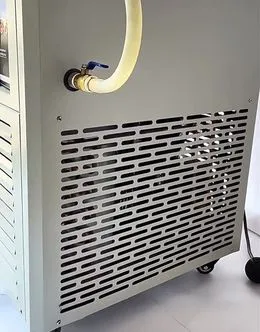

ด้านข้าง ข้อต่อ 2 จุด + วาล์วบอล + ตะแกรงลมรูยาว (ในคลิปต่อท
ด้านข้างข้อต่อ 2 จุด + วาล์วบอล + ตะแกรงลมรูยาว (ในคลิปต่อท่อวนทดสอบ)
วาล์วบอลทองเหลือง ด้ามน้ำเงิน หมุนขนานท่อ = เปิด
วาล์วบอลทองเหลืองด้ามน้ำเงิน หมุนขนานท่อ = เปิด
บานเกล็ดด้านหน้า + ตะแกรงข้าง ทางลมระบายความร้อน
บานเกล็ดด้านหน้า + ตะแกรงข้างทางลมระบายความร้อน
ล้อ 4 ล้อ ใต้ตู้
ล้อ 4 ล้อใต้ตู้

โครงสร้างภายใน Inside the cabinet ตามข้อมูลสินค้า

โครงสร้างภายใน
ภาพแสดงชิ้นส่วนจากผู้ผลิต (ถอดตัวตู้ออก) — ฉลากคอมเพรสเซอร์เบลอไว้
1คอยล์ระบายความร้อน — ระบายความร้อนที่ดึงออกจากอ่างทิ้งสู่อากาศ ฝุ่นจับคอยล์ = เย็นช้า (ล้างตามหน้า 14)
2พัดลม — ดูดอากาศผ่านคอยล์ออกทางช่องลม จึงต้องเว้นระยะรอบเครื่อง
3คอมเพรสเซอร์ระบบปิดสนิท — หัวใจของระบบทำความเย็น ห้ามวางเครื่องนอน/เอียงมาก
4ล้อเลื่อน — ติดใต้ฐานโครง

ปั๊มหมุนเวียน อ่าง และขดท่ออยู่ส่วนบนของตู้ · ผู้ใช้ไม่ต้องเปิดตู้ — งานภายในให้ช่างเครื่องทำความเย็นเท่านั้น

คู่มือชิลเลอร์ห้องแล็บ (เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ) รุ่น LTC 36 รุ่น · รหัสสินค้า 35854–35889 หน้า 8 / 17
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิตและห้องแล็บ
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
แผงควบคุม
CONTROL PANEL
แผงควบคุม
แผงควบคุมของจริง (ลบชื่อรุ่น/ป้ายตัวหนังสือออก) · ชื่อปุ่มตามป้ายบนแผงของผู้ผลิต ตามข้อมูลสินค้า
1PV ค่าจริง — อุณหภูมิที่วัดได้ตอนนี้ (บรรทัดบน)
2SV ค่าตั้ง — อุณหภูมิที่ตั้งไว้ (บรรทัดล่าง)
3ปุ่มตั้งค่า (SET) — เข้า/ออกโหมดตั้งค่า
4ปุ่มขึ้น ▲ — เพิ่มค่าที่ตั้ง
5ปุ่มลง ▼ — ลดค่าที่ตั้ง
6ปุ่มหมุนเวียน (CYCLE) — เปิด/ปิดปั๊มหมุนเวียน
7ปุ่มทำความเย็น (COLD) — เปิด/ปิดคอมเพรสเซอร์
8ปุ่มไฟ (POWER) — เปิด/ปิดเครื่อง
9ไฟแสดงสถานะ — จุดไฟเล็กข้างปุ่มฟ้า
10วาล์วบอล (ทางออก) — เปิด/ปิดสารหล่อเย็นออก
11ข้อต่อทางเข้า — สารหล่อเย็นไหลกลับเข้าเครื่อง
ตัวอย่างอ่านจอ (จากภาพแผงด้านบน) บรรทัดบน PV 10.2 = สารหล่อเย็นตอนนี้ 10.2°C · บรรทัดล่าง SV -40.0 = ตั้งไว้ -40.0°C → เครื่องยังทำความเย็นอยู่ ต้องรอให้ PV ลดลงมาใกล้ -40.0 · เมื่อ PV ใกล้ SV เครื่องจะคุมให้อยู่ในช่วง ±0.5°C (เช่น -40.5 ถึง -39.5°C) ตามข้อมูลสินค้า

ลำดับกดปุ่ม Button sequence คำแนะนำทั่วไป

1ไฟ (POWER)จอติด แสดง PV / SV
›
2ตั้งค่า SVSET → ▲ / ▼ → SET ยืนยัน ⚠ ยังไม่ได้ยืนยัน
›
3หมุนเวียน (CYCLE)ปั๊มเริ่มส่งสารหล่อเย็น ตรวจท่อไม่รั่ว
›
4ทำความเย็น (COLD)คอมเพรสเซอร์เริ่มหลังหน่วงเวลา
›
5รอ PV เข้าใกล้ SVแล้วค่อยเริ่มงาน

ปิดเครื่องย้อนลำดับ: ทำความเย็น → หมุนเวียน → ไฟ · ลำดับการกดเพื่อตั้งค่า (ข้อ 2) เป็นวิธีทั่วไปของแผงแบบนี้ ⚠ ยังไม่ได้ยืนยันกับผู้ผลิต — ให้ทดลองตอนเครื่องเปล่าครั้งแรก

ใช้แผงให้ถูกวิธี
  • เปิดหมุนเวียนก่อนทำความเย็น ให้สารหล่อเย็นไหลผ่านขดท่อ อุณหภูมิในอ่างจะสม่ำเสมอ
  • ตั้ง SV ตามที่งานต้องการจริง ไม่ต้องตั้งต่ำสุดเผื่อ — ยิ่งตั้งต่ำ กำลังทำความเย็นยิ่งน้อยลง
  • กดปุ่มสัมผัสด้วยนิ้ว ห้ามใช้ของแหลม · เช็ดน้ำ/น้ำแข็งเกาะที่แผงด้วยผ้าแห้ง
ระบบป้องกันในตัว ตามข้อมูลสินค้า
  • หน่วงเวลาสตาร์ต — กดทำความเย็นแล้วคอมเพรสเซอร์ยังไม่ทำงานทันที เป็นเรื่องปกติ
  • ตัดเมื่อกระแสเกิน / คอมเพรสเซอร์ร้อนเกิน — เครื่องหยุดเอง ให้หาสาเหตุ (หน้า 15) ก่อนเปิดใหม่
  • ปิดแล้วอย่าเปิดใหม่ถี่ ๆ ให้พักสักครู่ก่อน
คู่มือชิลเลอร์ห้องแล็บ (เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ) รุ่น LTC 36 รุ่น · รหัสสินค้า 35854–35889 หน้า 9 / 17
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิตและห้องแล็บ
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
การสั่งซื้อ · ตรวจรับ · ขนย้าย
ORDERING · RECEIVING · MOVING
เงื่อนไขการสั่งซื้อ
  • สั่งซื้อขั้นต่ำ 1 เครื่อง ทุกรหัส (สั่งรุ่นละ 1 เครื่องได้)
  • สอบถามราคา — แจ้งรหัสสินค้า/รุ่น เช่น LTC-20-40 (35869)
  • ระยะเวลารอสินค้าและค่าขนส่ง — สอบถามฝ่ายขายตามรุ่นและจำนวน
  • รุ่นที่สเปกสอบถามฝ่ายขาย (14 รุ่น) — แจ้งอุปกรณ์ที่จะใช้ให้ฝ่ายขายยืนยันสเปกก่อน
ข้อมูลที่ควรแจ้งฝ่ายขาย (เพื่อเลือกรุ่นให้ตรง)
  • อุณหภูมิที่ต้องใช้จริง และงานที่ทำ (ระเหย / ปฏิกิริยา / แช่ขวด)
  • อุปกรณ์ที่จะต่อ + ขนาด เช่น ขวดเครื่องระเหยหมุน 5 ลิตร, ถังปฏิกรณ์ 20 ลิตร
  • ตัวทำละลายที่ใช้ · ไฟที่มี (220V หรือ 380V 3 เฟส)
  • ขนาดข้อต่อของอุปกรณ์ปลายทาง · พื้นที่วางเครื่อง

ของในชุด What is included ตามข้อมูลสินค้า

ตัวเครื่อง 1 เครื่องตามรหัสที่สั่ง (อ่าง + ฝาอ่าง + ข้อต่อ 2 จุดพร้อมวาล์วบอล + ล้อ 4 ล้อ)
สายท่อหุ้มฉนวน 2 เส้นยาวเส้นละ 1.5 ม. — เส้นออกและเส้นกลับ
คู่มือผู้ผลิต 1 ชุดเอกสารนี้คือคู่มือภาษาไทยที่ปัญญาเคมีภัณฑ์เรียบเรียงให้
ไม่รวมสารหล่อเย็น · ปลั๊ก/เบรกเกอร์/สายไฟเดินถึงจุดติดตั้ง · ข้อต่อแปลงขนาด · อุปกรณ์ปลายทาง

ขนาดเครื่อง (ใช้วางแผนพื้นที่/ขนส่ง) Dimensions ตามข้อมูลสินค้า

ชุดอ่าง 5 ลิตรอ่าง 10 ลิตรอ่าง 20 ลิตรอ่าง 30 ลิตรอ่าง 50 ลิตรอ่าง 100 ลิตร
-20°C480×360×600570×470×790700×550×950550×700×1000630×750×1150สอบถามฝ่ายขาย
-40°C480×360×600480×360×700520×440×860680×530×960720×600×1130720×630×1270
-80°C680×530×860680×530×860680×530×860800×700×890900×700×11401400×860×1550
-120°C950×710×940950×710×940สอบถามฝ่ายขาย ⚠1020×750×10201270×900×1140สอบถามฝ่ายขาย

ยาว × กว้าง × สูง (มม.) ไม่รวมสายท่อ · ชุด -10 / -30°C สอบถามฝ่ายขาย · ไม่มีข้อมูลน้ำหนักเครื่องและขนาดลัง (สอบถามฝ่ายขายก่อนจัดรถ/ทางขึ้นตึก)

ขนย้าย
  • ตั้งตรงเสมอ ห้ามวางนอน คว่ำ หรือเอียงมาก (คอมเพรสเซอร์)
  • เข็นด้วยล้อบนพื้นเรียบเท่านั้น ยกข้ามขั้นบันไดให้ช่วยกันหลายคน จับที่ตัวตู้ ห้ามจับข้อต่อ/วาล์ว
  • หลังขนย้ายตั้งเครื่องตรงและพักไว้ก่อนเปิด ให้น้ำมันคอมเพรสเซอร์ไหลกลับ คำแนะนำทั่วไป
ตรวจรับ
  • เปิดตรวจลังก่อนเซ็นรับ — ตู้บุบ ข้อต่อ/วาล์วหัก ล้อหัก จอแตก ให้ถ่ายรูปไว้ทันที
  • ตรวจรหัสรุ่นตรงกับที่สั่ง · ตรวจของในชุดครบ (สายท่อ 2 เส้น)
  • ตรวจใต้เครื่องไม่มีคราบน้ำมัน (อาจหมายถึงระบบทำความเย็นรั่ว)
ตัวอย่างข้อความสอบถาม (คัดลอกไปส่ง LINE @PYCM ได้เลย) "สนใจชิลเลอร์ห้องแล็บ รุ่น LTC-20-40 (35869) จำนวน 1 เครื่อง · ใช้กับเครื่องระเหยหมุนขวด 5 ลิตร ระเหยเอทานอล · ต้องการคอนเดนเซอร์ประมาณ -10°C · มีไฟ 220V · ขอสอบถามราคา ระยะเวลารอสินค้า และค่าขนส่งถึง (จังหวัด)"
คู่มือชิลเลอร์ห้องแล็บ (เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ) รุ่น LTC 36 รุ่น · รหัสสินค้า 35854–35889 หน้า 10 / 17
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิตและห้องแล็บ
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
8
เตรียมสถานที่และไฟฟ้า
SITE AND POWER

ไฟฟ้าแต่ละรุ่น — แรงดัน · กำลังคอมเพรสเซอร์ · กระแส Power supply ตามข้อมูลสินค้า

ชุดอ่าง 5 ลิตรอ่าง 10 ลิตรอ่าง 20 ลิตรอ่าง 30 ลิตรอ่าง 50 ลิตรอ่าง 100 ลิตร
-20°C220V
700 W · 3.1 A		220V
821 W · 3.8 A		220V
936 W · 4.3 A		380V 3 เฟส
1,201 W · 5.5 A		380V 3 เฟส
2,300 W · 10.5 A		สอบถามฝ่ายขาย
-40°C220V
853 W · 3.1 A		220V
1,000 W · 4.5 A		220V
1,300 W · 5.9 A		380V 3 เฟส
2,300 W · 10.4 A		380V 3 เฟส
4,500 W · 20 A		380V 3 เฟส
9,410 W · 24.7 A
-80°C220V
2,340 W · 10.6 A		220V
2,500 W · 11.3 A		220V
2,750 W · 12.5 A		380V 3 เฟส
4,580 W · 21 A		380V 3 เฟส
9,080 W · 41 A		380V 3 เฟส
19,300 W · 80 A
-120°C380V 3 เฟส
3,680 W · 16.7 A		380V 3 เฟส
3,850 W · 17.5 A		380V 3 เฟส
6,380 W · 29 A		380V 3 เฟส
6,700 W · 30 A		380V 3 เฟส
9,350 W · 42.5 A		สอบถามฝ่ายขาย

ไฟ 50Hz · ค่ากระแสตามตารางผู้ผลิต (คอมเพรสเซอร์) ยังไม่รวมปั๊มหมุนเวียน 100 W (LTC-100-80: 280 W) · ชุด -10 / -30°C, LTC-100-20, LTC-100-120 สอบถามฝ่ายขาย

งานไฟฟ้า — ให้ช่างไฟฟ้าทำ
  • รุ่น 220V: เต้ารับมีขั้วสายดิน แยกวงจร ไม่ต่อพ่วงกับเครื่องใหญ่ตัวอื่น (คอมเพรสเซอร์กินกระแสตอนสตาร์ตสูงกว่าค่าในตาราง) คำแนะนำทั่วไป
  • รุ่น 380V 3 เฟส: เดินสายจากตู้ไฟ 3 เฟส + สายดิน ติดเบรกเกอร์เฉพาะเครื่อง
  • เลือกเบรกเกอร์และขนาดสายไฟตามกำลังคอมเพรสเซอร์และกระแสของรุ่น (ตารางบน) ให้ช่างคำนวณเผื่อ
  • ต่อสายดินทุกครั้ง — เครื่องมีน้ำ/สารหล่อเย็น และตั้งใกล้ตัวทำละลาย
  • ปลั๊ก/เต้ารับของเครื่องตอนส่งถึงไทย สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
ที่วางเครื่อง
  • เว้นระยะช่องระบายลมหน้า–ข้างอย่างน้อย 30–50 ซม. ห้ามบังบานเกล็ดหน้าและตะแกรงข้าง ตามข้อมูลสินค้า
  • ห้องอากาศถ่ายเท อุณหภูมิห้อง 0–50°C ความชื้น 45–85% — ห้องร้อนมาก = เย็นช้า ตามข้อมูลสินค้า
  • พื้นเรียบ แข็งแรง ไม่เอียง ไม่โดนแดด/ฝน ห่างแหล่งความร้อน
  • วางใกล้อุปกรณ์ปลายทางพอให้สายท่อ 1.5 ม. ถึงโดยไม่ตึง ไม่พับ
  • เว้นที่ด้านบนให้เปิดฝาอ่างได้สะดวก

ผังวางเครื่อง (มองจากด้านบน) Placement ตามข้อมูลสินค้า

ผนังอ่างด้านหน้า (บานเกล็ด + แผง)≥ 30–50 ซม.≥ 30–50 ซม.ข้อต่อ 2 จุด (ด้านข้าง)สายท่อหุ้มฉนวน 1.5 ม.เครื่องระเหยหมุน/ ถังปฏิกรณ์• ห้ามวางชิดผนังทุกด้านที่มีช่องลม• ห้ามวางของบังด้านหน้า• ห่างแหล่งความร้อน/แดด• ห่างจุดสะสมไอตัวทำละลาย
ภาพลายเส้นประกอบ ไม่ใช่สัดส่วนจริง · ระยะ 30–50 ซม. ตามข้อมูลสินค้า · ด้านที่มีข้อต่อหันเข้าหาอุปกรณ์ปลายทางเพื่อให้สายท่อสั้น

ลำดับหลังได้รับเครื่อง Before first use คำแนะนำทั่วไป

  1. ตรวจรับ ตามหน้า 10 แล้วตั้งเครื่องตรงในตำแหน่งใช้งานจริง พักเครื่องไว้ก่อนเปิดครั้งแรก (ระยะเวลาพักสอบถามฝ่ายขาย)
  2. ให้ช่างไฟตรวจ/เดินไฟ ให้ตรงแรงดันของรุ่น (220V หรือ 380V 3 เฟส) ต่อสายดิน
  3. เตรียมสารหล่อเย็น ให้เหมาะกับอุณหภูมิที่จะใช้ (หน้า 12) และปริมาณพอเติมอ่าง + สายท่อ + อุปกรณ์ปลายทาง
  4. ต่อสายท่อ และทดลองเดินเครื่องเปล่า (หมุนเวียนอย่างเดียว ไม่ทำความเย็น) ตรวจรั่วก่อน (หน้า 13)
คู่มือชิลเลอร์ห้องแล็บ (เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ) รุ่น LTC 36 รุ่น · รหัสสินค้า 35854–35889 หน้า 11 / 17
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิตและห้องแล็บ
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
9
สารหล่อเย็น · ต่อสายท่อ
COOLANT · HOSE CONNECTION
กฎข้อเดียวที่ห้ามพลาด — ต่ำกว่า 0°C ห้ามใช้น้ำเปล่า น้ำจะแข็งในขดท่อ อ่าง ปั๊ม และสายท่อ → ไม่หมุนเวียน ท่ออาจแตกเสียหาย · สารหล่อเย็นต้องไม่แข็งตัวและไม่หนืดเกินไปที่อุณหภูมิที่ตั้ง ตามข้อมูลสินค้า

เลือกสารหล่อเย็นตามช่วงอุณหภูมิ Coolant selection คำแนะนำทั่วไป

ช่วงที่ตั้งตัวเลือกทั่วไปข้อควรรู้
สูงกว่า 0°Cน้ำสะอาด (น้ำกลั่น/น้ำปราศจากไอออน ลดตะกรัน)ใช้ได้เฉพาะเมื่อไม่ตั้งต่ำกว่า 0°C
ต่ำกว่า 0°C เล็กน้อยน้ำผสมเอทิลีนไกลคอล หรือโพรพิลีนไกลคอลยิ่งตั้งต่ำต้องผสมไกลคอลมากขึ้น · สัดส่วนตามอุณหภูมิที่ใช้ — สอบถามฝ่ายขาย
ต่ำมาก (ชุด -40 / -80 / -120°C)แอลกอฮอล์ (เช่น เอทานอล) หรือสารหล่อเย็นสำเร็จรูปชนิดอุณหภูมิต่ำติดไฟได้ — ปิดฝาอ่าง ห้องระบายอากาศ ห่างประกายไฟ · ตรวจจุดเยือกแข็งของสารที่เลือกต้องต่ำกว่าค่าที่ตั้ง

ผู้ผลิตไม่ได้ระบุชนิด/สัดส่วนสารหล่อเย็น และไม่ได้ให้มากับเครื่อง ⚠ ยังไม่ได้ยืนยัน — แจ้งอุณหภูมิที่จะใช้ให้ฝ่ายขายช่วยแนะนำ · ห้ามใช้กรดหรือสารกัดกร่อนสแตนเลส/ทองเหลือง

เติมสารหล่อเย็น
  • ปิดเครื่อง เปิดฝาอ่าง เติมให้ท่วมขดท่อ (ดูระดับด้วยตา) คำแนะนำทั่วไป
  • หลังต่อท่อและเปิดหมุนเวียน ระดับในอ่างจะลดลงเพราะสารไหลไปเต็มท่อ/อุปกรณ์ → เติมเพิ่มอีกรอบ
  • ห้ามเติมจนล้นขอบอ่าง — แช่ขวดแล้วระดับจะสูงขึ้น
  • ห้ามเปิดปั๊มตอนอ่างแห้ง ตามข้อมูลสินค้า
ใช้กับขวด/อุปกรณ์ไหน — ดูขนาดอ่างใน
  • อ่างใน Φ200×150 (5 ลิตร) · Φ250×250 (10 ลิตร) · Φ300×300 (20 ลิตร) · Φ350×350 (30 ลิตร) · Φ400×400 หรือ Φ350×400 (50 ลิตร) · Φ500×500 (100 ลิตร) มม. ตามข้อมูลสินค้า
  • แช่ขวดในอ่าง: ขวดต้องผ่านปากอ่างและจมได้โดยไม่ชนขดท่อ

ต่อสายท่อไปอุปกรณ์ Hose connection

  1. ทางออก → เข้าอุปกรณ์จุดล่าง · ทางออกของอุปกรณ์จุดบน → ทางเข้าเครื่อง (คอนเดนเซอร์/แจ็กเก็ตจะเต็มสารหล่อเย็น ไม่มีฟองอากาศค้าง) คำแนะนำทั่วไป
  2. ใช้สายท่อหุ้มฉนวนที่ให้มา (2 เส้น × 1.5 ม.) · ข้อต่อเครื่อง Φ14 มม. (อ่าง 5–20 ลิตร) หรือ Φ19 มม. (30 ลิตรขึ้นไป) ตามข้อมูลสินค้า — อุปกรณ์ปลายทางคนละขนาดใช้ข้อต่อแปลง
  3. รัดเข็มขัดรัดท่อทุกจุดให้แน่น · เดินสายท่อสั้นที่สุด ไม่พับ ไม่บิด ไม่ตกท้องช้าง
  4. เปิดวาล์วบอลทั้ง 2 จุด (ด้ามขนานท่อ = เปิด) ก่อนเปิดปั๊ม
  5. ทำงานต่ำกว่า 0°C: หุ้มฉนวนข้อต่อที่เปลือยด้วย กันน้ำแข็งเกาะและกันสูญเสียความเย็น
ภาพจริงจากผู้ซื้อ ต่อสายท่อหุ้มฉนวน 2 เส้น
ภาพจริงจากผู้ซื้อ สายท่อหุ้มฉนวนดำ 2 เส้นต่อที่ข้อต่อด้านข้าง
คู่มือชิลเลอร์ห้องแล็บ (เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ) รุ่น LTC 36 รุ่น · รหัสสินค้า 35854–35889 หน้า 12 / 17
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิตและห้องแล็บ
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
10
ขั้นตอนใช้งาน
OPERATION

ทดลองเดินเครื่องเปล่าครั้งแรก First run คำแนะนำทั่วไป

  1. ต่อสายท่อเข้าอุปกรณ์ เติมสารหล่อเย็น ปิดฝาอ่าง
  2. กดไฟ → กดหมุนเวียน อย่างเดียว ปล่อยให้สารไหลวนสักพัก — ตรวจทุกข้อต่อไม่รั่ว เติมสารหล่อเย็นที่พร่องไป
  3. ตั้ง SV ที่อุณหภูมิไม่ต่ำมากก่อน แล้วกดทำความเย็น — ฟังเสียงคอมเพรสเซอร์และพัดลมทำงาน ลมร้อนออกทางช่องลม ค่า PV ค่อย ๆ ลดลง
  4. ทุกอย่างปกติ จึงลด SV ลงทีละขั้นจนถึงค่าที่จะใช้จริง · จดค่า PV เทียบเวลา ไว้เป็นข้อมูลของเครื่องเอง
เปิดฝาอ่าง ยกฝากลมด้วยหูจับ เติม/ตรวจระดับ
เปิดฝาอ่างยกฝากลมด้วยหูจับ เติม/ตรวจระดับ
เปิดวาล์ว ด้ามขนานท่อ = เปิด ก่อนเปิดปั๊ม
เปิดวาล์วด้ามขนานท่อ = เปิด ก่อนเปิดปั๊ม
หมุนเวียน กดหมุนเวียน สารไหลวนในอ่าง
หมุนเวียนกดหมุนเวียน สารไหลวนในอ่าง
ใช้งานจริง ชิลเลอร์ข้างเครื่องระเหยหมุน
ใช้งานจริงชิลเลอร์ข้างเครื่องระเหยหมุน

ภาพ 1–3 จากคลิปผู้ผลิต จากคลิปผู้ผลิต · ภาพ 4 ภาพจริงจากผู้ซื้อ

ใช้งานประจำวัน Daily operation

1ตรวจระดับสารหล่อเย็น · ท่อ · วาล์วเปิด · ช่องลมโล่ง
›
2เปิดไฟ → หมุนเวียน
›
3ตั้ง SVตามงาน
›
4ทำความเย็นรอ PV ถึง SV
›
5เริ่มงานเปิดเครื่องระเหย/ปฏิกรณ์
›
6เลิกงานปิดย้อนลำดับ ปิดฝาอ่าง
ใช้กับเครื่องระเหยหมุน คำแนะนำทั่วไป
  • เปิดชิลเลอร์ก่อน รอคอนเดนเซอร์เย็นถึงค่าที่ตั้ง แล้วค่อยเปิดสุญญากาศ/ให้ความร้อนอ่างระเหย
  • สายออกเข้าคอนเดนเซอร์จุดล่าง สายกลับออกจุดบน
  • ระเหยเร็วเกินจน PV ขึ้นเรื่อย ๆ = ความร้อนเกินกำลังเครื่อง → ลดความร้อน/รอบ หรือใช้รุ่นใหญ่ขึ้น
  • เลิกงาน: หยุดระเหยก่อน แล้วค่อยปิดชิลเลอร์
ใช้กับถังปฏิกรณ์แก้วสองชั้น คำแนะนำทั่วไป
  • ต่อสายเข้าแจ็กเก็ตจุดล่าง ออกจุดบน · ตรวจข้อต่อแก้วไม่ร้าวก่อนเปิดปั๊ม
  • ลดอุณหภูมิเป็นขั้น ๆ ไม่ให้แก้วเปลี่ยนอุณหภูมิกะทันหัน (ตามคู่มือถังแก้ว)
  • เติมสารที่คายความร้อนช้า ๆ ดู PV ไม่ให้พุ่ง
  • ระดับสารหล่อเย็นในอ่างลดเมื่อแจ็กเก็ตใหญ่ → เติมให้ท่วมขดท่อ
แช่ขวดในอ่าง
  • ตั้งค่าและรอ PV ถึง SV ก่อนใส่ขวด
  • จับขวดด้วยคีมหรือถุงมือกันเย็น · ยึดขวดไม่ให้ล้มในอ่าง
  • ปิดฝาอ่างส่วนที่ไม่ได้ใช้ ลดความชื้นและน้ำแข็งเกาะ
ห้ามทำระหว่างเครื่องทำงาน
  • ห้ามปิดวาล์ว/พับท่อขณะปั๊มทำงาน
  • ห้ามจับขดท่อ ขวด หรือข้อต่อที่เย็นจัดด้วยมือเปล่า
  • ห้ามวางของบังช่องลม ห้ามคลุมเครื่อง
  • ห้ามเปิด–ปิดทำความเย็นถี่ ๆ

เวลาที่ใช้ลดอุณหภูมิถึงค่าที่ตั้งขึ้นกับรุ่น ปริมาณสารหล่อเย็น อุปกรณ์ที่ต่อ และอุณหภูมิห้อง — ผู้ผลิตไม่ได้ระบุ ⚠ ยังไม่ได้ยืนยัน

คู่มือชิลเลอร์ห้องแล็บ (เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ) รุ่น LTC 36 รุ่น · รหัสสินค้า 35854–35889 หน้า 13 / 17
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิตและห้องแล็บ
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
11
ดูแลรักษา
MAINTENANCE
ความถี่สิ่งที่ทำเหตุผล
ทุกครั้งที่ใช้ตรวจระดับสารหล่อเย็น · ข้อต่อ/เข็มขัดรัดท่อ · วาล์วเปิด · ช่องลมโล่ง · เช็ดน้ำ/น้ำแข็งเกาะหลังใช้กันปั๊มทำงานแห้ง กันรั่ว กันน้ำหยดเข้าแผง
ทุกสัปดาห์ดูสีและความใสของสารหล่อเย็น · ตรวจสายท่อหุ้มฉนวนไม่แตกร้าว/ฉนวนไม่ฉีกสารขุ่น/มีตะกอน = ถึงเวลาเปลี่ยน · ฉนวนฉีก = น้ำแข็งเกาะ เย็นช้า
ทุกเดือนทำความสะอาดคอยล์ระบายความร้อนและตะแกรงช่องลม (ปิดเครื่อง ถอดปลั๊ก ใช้แปรงขนนุ่ม/ลมเป่าจากด้านใน) ตามข้อมูลสินค้าฝุ่นจับคอยล์ = ระบายความร้อนไม่ได้ เย็นช้า คอมเพรสเซอร์ร้อน
ตามสภาพเปลี่ยนสารหล่อเย็น เมื่อขุ่น มีตะกอน หรือเปลี่ยนช่วงอุณหภูมิใช้งาน · ถ่ายออก ล้างอ่างสแตนเลส เช็ดแห้ง แล้วเติมใหม่ ตามข้อมูลสินค้าตะกอนอุดตันท่อ/ปั๊ม · สารผิดชนิดแข็งตัว
ไม่ใช้นานถ่ายสารหล่อเย็นออก เช็ดอ่างแห้ง ปิดฝา ถอดปลั๊ก คลุมกันฝุ่น (ห้ามคลุมตอนเครื่องทำงาน) ตามข้อมูลสินค้ากันตะไคร่/สนิมที่ข้อต่อทองเหลือง
ทำความสะอาดอ่างและตัวเครื่อง
  • อ่างสแตนเลส: น้ำสบู่อ่อน ล้างน้ำสะอาด เช็ดแห้ง · ห้ามใช้ฝอยเหล็กหรือน้ำยากัดกร่อน
  • ตัวตู้พ่นสี: ผ้าหมาด ห้ามฉีดน้ำใส่ตัวเครื่องหรือแผงควบคุม
  • ระบายสารหล่อเย็นเก่าตามประเภทสาร — แอลกอฮอล์/ไกลคอลห้ามเทลงท่อระบายน้ำ ทิ้งตามระเบียบของเสียแล็บ คำแนะนำทั่วไป
สิ่งที่ผู้ใช้ไม่ควรทำเอง
  • เปิดตู้แก้ระบบทำความเย็น เติมสารทำความเย็น หรือเปลี่ยนคอมเพรสเซอร์ — ให้ช่างเครื่องทำความเย็นที่มีเครื่องมือเฉพาะ
  • แก้สายไฟภายใน/แผงควบคุม — ให้ช่างไฟฟ้า
  • อะไหล่ (ปั๊ม ข้อต่อ วาล์ว สายท่อ) — สอบถามฝ่ายขาย

แบบบันทึกการใช้งาน (พิมพ์ไปใช้ได้) Log sheet คำแนะนำทั่วไป

วันที่ผู้ใช้SV (°C)PV เมื่อเริ่มงานสารหล่อเย็น / ระดับอุปกรณ์ที่ต่อช่องลม/คอยล์หมายเหตุ










จดค่าไว้ทุกครั้งช่วยให้รู้ทันเมื่อเครื่องเริ่มเย็นช้ากว่าปกติ (มักเป็นฝุ่นที่คอยล์หรือสารหล่อเย็นเสื่อม) และใช้แจ้งฝ่ายบริการได้ทันที

คู่มือชิลเลอร์ห้องแล็บ (เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ) รุ่น LTC 36 รุ่น · รหัสสินค้า 35854–35889 หน้า 14 / 17
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิตและห้องแล็บ
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
12
อาการผิดปกติและวิธีแก้
TROUBLESHOOTING
อาการสาเหตุที่เป็นไปได้วิธีแก้
เย็นช้า / ไม่ถึงค่าที่ตั้งช่องลมถูกบัง · ฝุ่นจับคอยล์ · ห้องร้อน · ความร้อนจากงานเกินกำลังเครื่อง · รุ่นเล็กไป · ฝาอ่างเปิด · สายท่อยาว/ไม่หุ้มฉนวนเว้นระยะ 30–50 ซม. ล้างคอยล์ ลดความร้อนจากงาน ปิดฝาอ่าง ใช้ท่อสั้นหุ้มฉนวน · ยังไม่ถึง → ทบทวนรุ่น (หน้า 7)
สารหล่อเย็นแข็ง / เป็นวุ้น / หนืดมากใช้น้ำเปล่าหรือสารที่จุดเยือกแข็งสูงกว่าค่าที่ตั้งปิดทำความเย็น ปล่อยให้ละลาย ถ่ายออก เปลี่ยนสารให้เหมาะกับอุณหภูมิ (หน้า 12)
กดหมุนเวียนแล้วไม่ไหลไปอุปกรณ์ระดับในอ่างต่ำ · วาล์วบอลปิด · ท่อพับ/อุดตัน · อุปกรณ์ปลายทางอยู่สูงเกินแรงส่งของปั๊มเติมสาร เปิดวาล์ว จัดท่อ · ปั๊มส่งสูงได้ 6 ม. (LTC-100-80: 10 ม.) ตรวจความสูงอุปกรณ์
อุปกรณ์ปลายทางไม่เย็นแต่อ่างเย็นอัตราไหลน้อย · มีฟองอากาศค้างในคอนเดนเซอร์/แจ็กเก็ต · ต่อท่อสลับเข้า–ออกต่อเข้าจุดล่าง ออกจุดบน · ไล่อากาศ · ตรวจวาล์วเปิดสุด
น้ำแข็ง / หยดน้ำเกาะท่อและข้อต่อความชื้นในอากาศกลั่นตัวบนผิวที่เย็นจัด · ฉนวนฉีกหรือมีจุดเปลือยหุ้มฉนวนเพิ่มที่ข้อต่อ เปลี่ยนสายท่อที่ฉนวนเสีย วางผ้าซับน้ำใต้ข้อต่อ
สารหล่อเย็นรั่วที่ข้อต่อเข็มขัดรัดท่อหลวม · ข้อต่อขนาดไม่ตรง · สายท่อแข็งตัว/ร้าวที่อุณหภูมิต่ำปิดเครื่อง ขันรัดใหม่ ใช้ข้อต่อแปลงให้ตรง Φ14/Φ19 มม. เปลี่ยนสายท่อ
เบรกเกอร์ตัด / เครื่องดับเองเบรกเกอร์/สายไฟเล็กเกิน · ไฟตก · ระบบป้องกันกระแสเกินหรือคอมเพรสเซอร์ร้อนเกินทำงานให้ช่างไฟตรวจขนาดเบรกเกอร์/สาย/แรงดัน · ตรวจช่องลมและอุณหภูมิห้อง ก่อนเปิดใหม่
กดทำความเย็นแล้วคอมเพรสเซอร์ยังไม่ทำงานระบบหน่วงเวลาสตาร์ต (ปกติ) · เพิ่งปิดเครื่องไปรอสักครู่ ถ้ายังไม่ทำงาน ติดต่อฝ่ายบริการ
PV แกว่ง / ไม่นิ่งเพิ่งเริ่มทำงาน · โหลดความร้อนเปลี่ยนตลอด · สารหล่อเย็นน้อยหรือไม่หมุนเวียนเปิดหมุนเวียนตลอดเวลาทำความเย็น เติมสาร ให้งานคงที่
เสียงดังผิดปกติ / สั่นวางบนพื้นไม่เรียบ · ปั๊มดูดอากาศเพราะสารน้อย · พัดลมมีสิ่งแปลกปลอมจัดพื้น เติมสาร ปิดเครื่องตรวจช่องลม · ยังดัง → หยุดใช้ ติดต่อฝ่ายบริการ
จอไม่ติดไม่มีไฟเข้า · เบรกเกอร์ตัด · ปลั๊กหลวมตรวจไฟ เบรกเกอร์ ปลั๊ก · รุ่น 3 เฟสให้ช่างตรวจครบเฟส
มีคราบน้ำมันใต้เครื่องอาจเป็นระบบทำความเย็นรั่วหยุดใช้ ถอดปลั๊ก ติดต่อฝ่ายบริการ
หยุดใช้ทันที ถอดปลั๊ก แล้วติดต่อฝ่ายบริการ เมื่อ
  • มีกลิ่นไหม้ ควัน หรือไฟรั่ว (ช็อต)
  • คราบน้ำมันใต้เครื่อง หรือได้ยินเสียงฟู่ของแก๊สรั่ว
  • เบรกเกอร์ตัดซ้ำหลังแก้สาเหตุแล้ว
  • สารหล่อเย็นติดไฟหกเข้าตัวเครื่อง
ข้อมูลที่ควรเตรียมแจ้ง
  • รหัสสินค้า/รุ่น (เช่น LTC-20-40 · 35869) และวันที่ซื้อ
  • ค่า SV / PV ตอนเกิดอาการ · สารหล่อเย็นที่ใช้ · อุณหภูมิห้อง
  • อุปกรณ์ที่ต่ออยู่ · รูปหรือคลิปอาการ
  • หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
คู่มือชิลเลอร์ห้องแล็บ (เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ) รุ่น LTC 36 รุ่น · รหัสสินค้า 35854–35889 หน้า 15 / 17
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิตและห้องแล็บ
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
13
ความปลอดภัย · ภาพจริงจากผู้ซื้อ
SAFETY · BUYER PHOTOS
ความเย็นจัด
  • ผิวที่ -40°C ลงไปทำให้ผิวไหม้จากความเย็นได้ทันที — สวมถุงมือกันเย็นและแว่นตา/หน้ากากทุกครั้งที่จับขวด ขดท่อ ข้อต่อ หรือเติมสาร ตามข้อมูลสินค้า
  • ห้ามจุ่มมือลงอ่าง ห้ามจับด้วยมือเปล่า
  • ระวังพื้นลื่นจากน้ำแข็งละลาย/สารหก
ตัวทำละลายไวไฟ
  • เครื่องนี้ไม่ใช่รุ่นกันระเบิด — มีคอมเพรสเซอร์ พัดลม และวงจรไฟฟ้าที่อาจเกิดประกายไฟ
  • ตั้งเครื่องห่างจากจุดที่ไอตัวทำละลายสะสม ห้องต้องระบายอากาศดี
  • สารหล่อเย็นแอลกอฮอล์: ปิดฝาอ่าง ห้ามเปลวไฟ/ประกายไฟใกล้เครื่อง
ไฟฟ้า
  • ต่อสายดินเสมอ · รุ่น 380V 3 เฟสให้ช่างไฟเท่านั้น
  • ห้ามน้ำ/สารหล่อเย็นหกเข้าแผงหรือช่องลม · มือเปียกห้ามจับปลั๊ก
  • ทำความสะอาด/ตรวจภายใน ต้องตัดไฟก่อนทุกครั้ง
ฉุกเฉิน
  • สารรั่ว/หก: ปิดทำความเย็นและปั๊ม ตัดไฟ ซับสาร ระบายอากาศ
  • ผิวโดนความเย็นจัด: ล้างด้วยน้ำอุณหภูมิห้อง ห้ามถู ไปพบแพทย์ถ้าพอง คำแนะนำทั่วไป
  • เด็ก/ผู้ไม่เกี่ยวข้องห้ามใช้เครื่อง

ภาพจริงจากผู้ซื้อ Buyer photos ภาพจริงจากผู้ซื้อ

ห้องแล็บ ชิลเลอร์ตั้งข้างเครื่องระเหยหมุนหลายชุด
ห้องแล็บชิลเลอร์ตั้งข้างเครื่องระเหยหมุนหลายชุด
ต่อเครื่องระเหยหมุน สายท่อหุ้มฉนวนขึ้นคอนเดนเซอร์
ต่อเครื่องระเหยหมุนสายท่อหุ้มฉนวนขึ้นคอนเดนเซอร์
ต่อถังปฏิกรณ์แก้ว สายท่อเข้าแจ็กเก็ตถัง
ต่อถังปฏิกรณ์แก้วสายท่อเข้าแจ็กเก็ตถัง
"ทำความเย็นเร็วมาก ลงถึงอุณหภูมิที่ตั้งได้ไว อุณหภูมิต่ำคงที่ ใช้งานง่าย จอชัด เสียงเครื่องเบา ไม่รบกวนงานแล็บอื่น" ความเห็นจากผู้ซื้อ (แปล) · ผู้ซื้อระบุอ่าง 30 ลิตร ชุด -40°C
"ทำความเย็นเร็ว คุมอุณหภูมิแม่นยำ จอชัด ปุ่มตอบสนองดี ใช้งานสะดวก" · "ซื้อมาใช้ทำโครงงานวิจัยในสถานศึกษา ใช้สะดวก เย็นเร็วและนิ่งมาก" ความเห็นจากผู้ซื้อ (แปล) · ผู้ซื้อระบุอ่าง 5 ลิตร ชุด -20°C
"เพิ่งได้รับ ภาพรวมดี อุณหภูมิถึงค่าที่ตั้งเร็ว ใช้งานง่าย คุมอุณหภูมิแม่นยำ" ความเห็นจากผู้ซื้อ (แปล) · ผู้ซื้อระบุอ่าง 20 ลิตร ชุด -40°C (ภาพต่อเครื่องระเหยหมุน หน้า 3)
"เพิ่งได้รับ ใช้แล้วรู้สึกดี ควบคุมได้แม่นยำ ทำความเย็นได้ดีมาก" ความเห็นจากผู้ซื้อ (แปล) · ผู้ซื้อระบุอ่าง 5 ลิตร ชุด -120°C (ภาพต่อถังปฏิกรณ์แก้วด้านบน)

ภาพและความเห็นจากผู้ซื้อในหน้าสินค้าต้นทาง (ไม่ใช่ลูกค้าของปัญญาเคมีภัณฑ์) — เบลอป้ายตัวหนังสือในภาพ · อุปกรณ์อื่นในภาพไม่รวมในชุด

คู่มือชิลเลอร์ห้องแล็บ (เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ) รุ่น LTC 36 รุ่น · รหัสสินค้า 35854–35889 หน้า 16 / 17
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิตและห้องแล็บ
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
14
คำถามที่พบบ่อย · ติดต่อ
FAQ · CONTACT
ซื้อ 1 เครื่องได้ไหมได้ — สั่งซื้อขั้นต่ำ 1 เครื่อง ทุกรหัส · สอบถามราคากับฝ่ายขายพร้อมแจ้งรหัสรุ่น
ราคาเท่าไรดูในหน้าสินค้าของแต่ละรหัส หรือสอบถามราคากับฝ่ายขาย (LINE @PYCM) พร้อมแจ้งรุ่นและงานที่ใช้
ใช้ไฟบ้านได้ไหมได้เฉพาะรุ่น 220V = อ่าง 5 / 10 / 20 ลิตร ของชุด -20 / -40 / -80°C · อ่าง 30 ลิตรขึ้นไปและชุด -120°C ทุกรุ่นใช้ 380V 3 เฟส · รุ่นที่สเปกสอบถาม ถามก่อน
ใช้น้ำธรรมดาได้ไหมได้เฉพาะเมื่อตั้งสูงกว่า 0°C · ต่ำกว่า 0°C ต้องใช้สารหล่อเย็นที่ไม่แข็งตัว (หน้า 12)
ต่ำสุดได้กี่องศาตามตัวเลขท้ายรหัส: -10 / -20 / -30 / -40 / -80 / -120°C · ใช้งานได้ตั้งแต่ค่านั้นถึงอุณหภูมิห้อง ควบคุม ±0.5°C
ทำไมทำความเย็นลดลงเมื่ออุณหภูมิต่ำเป็นธรรมชาติของระบบคอมเพรสเซอร์ — ยิ่งต้องดึงความร้อนที่อุณหภูมิต่ำยิ่งได้น้อยลง ดูค่าที่อุณหภูมิใช้งานจริงในหน้า 5–6
ใช้กับเครื่องระเหยหมุนขนาดไหนดูแถว "ขวดใหญ่สุด": อ่าง 5 ลิตร → 2 ลิตร · 10 → 2 หรือ 5 · 20 → 5 · 30 และ 50 → 10 · 100 → 20 ลิตร แล้วเช็คกำลังทำความเย็นที่อุณหภูมิที่ใช้
อ่างแช่ขวดได้ไหมได้ อ่างด้านบนเปิดฝาแช่ขวด/หลอดทดลองได้โดยตรง และหมุนเวียนออกภายนอกพร้อมกันได้
ใช้เป็นอ่างน้ำร้อนได้ไหมไม่ได้ — ช่วงใช้งานจากค่าต่ำสุดถึงอุณหภูมิห้อง ไม่มีฮีตเตอร์ทำร้อน
ใช้กับตัวทำละลายไวไฟได้ไหมใช้ร่วมกับงานตัวทำละลายได้ แต่ต้องระวัง — ไม่ใช่รุ่นกันระเบิด ตั้งห่างไอระเหย ห้องระบายอากาศดี (หน้า 16)
สายท่อยาวพอไหมในชุดมีสายท่อหุ้มฉนวน 2 เส้น × 1.5 ม. · ต่อยาวขึ้นได้แต่ความเย็นสูญเสียมากขึ้นและแรงส่งของปั๊มลดลง
รุ่นที่ไม่มีสเปก (ชุด -10/-30°C ฯลฯ) ทำไงแจ้งงานและอุปกรณ์ให้ฝ่ายขายยืนยันกำลังทำความเย็น คอมเพรสเซอร์ ไฟ และขนาดเครื่องก่อนสั่ง
น้ำหนักเครื่องเท่าไรผู้ผลิตไม่ได้ให้ข้อมูล — สอบถามฝ่ายขายก่อนจัดรถหรือขนขึ้นตึก

ข้อมูลที่ยังไม่ได้ยืนยัน To be confirmed ⚠ ยังไม่ได้ยืนยัน

สเปก 14 รุ่น (ชุด -10/-30°C · LTC-100-20 · LTC-100-120) — สอบถามฝ่ายขายขนาดเครื่อง LTC-20-120 — สอบถามฝ่ายขายน้ำหนักเครื่อง/ขนาดลัง ทุกรุ่น — สอบถามฝ่ายขายเวลาลดอุณหภูมิถึงค่าที่ตั้ง — สอบถามฝ่ายขายชนิด/สัดส่วนสารหล่อเย็นที่ผู้ผลิตแนะนำ — สอบถามฝ่ายขายปลั๊ก/เต้ารับที่มากับเครื่อง — สอบถามฝ่ายขายลำดับกดปุ่มตั้งค่า SV ที่ผู้ผลิตกำหนด — สอบถามฝ่ายขายระยะเวลาพักเครื่องหลังขนย้าย — สอบถามฝ่ายขาย
☎
หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ · สอบถามการเลือกรุ่นและการสั่งซื้อ
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2
แจ้งรหัสสินค้า (35854–35889) + รุ่น LTC + อุณหภูมิที่ใช้ + อุปกรณ์ที่ต่อ · www.panyachemipan.com
คู่มือชิลเลอร์ห้องแล็บ เครื่องหมุนเวียนสารหล่อเย็นอุณหภูมิต่ำ รุ่น LTC 36 รุ่น (อ่าง 5–100 ลิตร ต่ำสุด -10 ถึง -120°C ภาษาไทย) — รหัส 35854-35889 — ภา

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM📞 02-114-7416

ดูรายละเอียดสินค้า

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
