ถังพักลมอัดสำหรับต่อพ่วงกับปั๊มลม ช่วยให้แรงดันลมนิ่ง ปั๊มไม่ต้องตัด-ต่อบ่อย มีลมสำรองจ่ายช่วงใช้ลมมาก และให้ความชื้นในลมควบแน่นลงก้นถังเพื่อระบายทิ้ง ตัวถังสแตนเลส SUS304 ทั้งใบ ไม่มีสนิมเหล็กหลุดปนไปกับลม เหมาะกับไลน์บรรจุ เครื่องจักรนิวเมติก งานอาหาร เครื่องดื่ม เครื่องสำอาง ยา และห้องปฏิบัติการ
สแตนเลส SUS304 ทั้งใบหนา 3 มม. (ตามตาราง)เกจวัดแรงดันวาล์วนิรภัยวาล์วระบายน้ำใต้ถังขายึดพื้นได้
เลือกขนาดเบื้องต้น
- 30–60 ลิตร (แบบนอน) ปั๊มลมขนาดเล็ก-กลาง เครื่องจักร 1–3 เครื่อง หรือถังพักย่อยหน้าเครื่องที่กินลมเป็นจังหวะ
- 100–300 ลิตร (แบบตั้ง) ถังพักลมหลักของระบบที่ใช้ลมหลายจุด กินพื้นที่น้อยกว่าถังนอนขนาดเท่ากัน
- เลือกแรงดันถังให้สูงกว่าแรงดันตัดของปั๊มเสมอ — ปั๊มตัดที่ 8 bar ขึ้นไป ให้เลือกรุ่น 1.0 MPa
1
ตารางรุ่นและขนาด
MODELS & SPECIFICATIONS
| รหัส | ชื่อสินค้า | ความจุ | แบบ | ความดันใช้งานสูงสุด | ขนาด (มม.) | ความหนา | ช่องต่อ | น้ำหนัก |
|---|---|---|---|---|---|---|---|---|

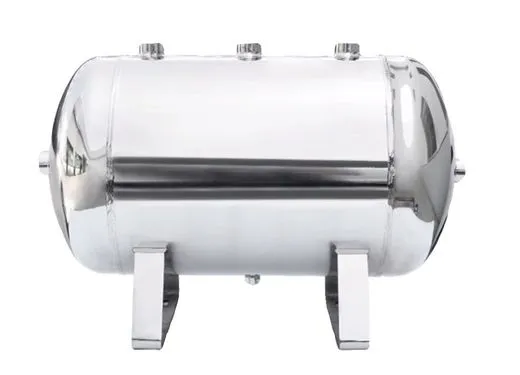

| แบบนอน ผิวขัดเงา ขาตั้ง 2 ขา (ขนาด = ยาว × กว้าง × สูง รวมข้อต่อและขา) | ||||||||
| 20494 | ถังเก็บลม 30 ลิตร | 30 ลิตร | นอน | 1.0 MPa | Ø273 · 530×273×350 | 3 มม. | G1/2 ×5 · G1/4 ×1 | 12.5 กก. |
| 20495 | ถังเก็บลม 40 ลิตร | 40 ลิตร | นอน | 1.0 MPa | Ø273 · 720×273×350 | 3 มม. | G1/2 ×5 · G1/4 ×1 | 16.2 กก. |
| 20496 | ถังเก็บลม 50 ลิตร | 50 ลิตร | นอน | 1.0 MPa | Ø325 · 610×325×400 | 3 มม. | G1/2 ×4 · G1/4 ×1 | — |
| 20497 | ถังเก็บลม 60 ลิตร | 60 ลิตร | นอน | 1.0 MPa | Ø325 · 740×325×420 | 3 มม. | G1/2 ×6 · G1/4 ×1 | 21.15 กก. |
| แบบตั้ง ขาตั้ง 3 ขา (ขนาด = เส้นผ่านศูนย์กลาง · ความสูงรวม) | ||||||||
| 20498 | ถังเก็บลม 100 ลิตร/8กิโลกรัม | 100 ลิตร | ตั้ง 3 ขา | 0.8 MPa | Ø400 · สูง ~1,196 | สอบถาม | 5 จุด (N1–N5) | — |
| 20499 | ถังเก็บลม 100 ลิตร/10กิโลกรัม | 100 ลิตร | ตั้ง 3 ขา | 1.0 MPa | Ø400 · สูง ~1,196 | 3 มม. | 5 จุด (N1–N5) | — |
| 20500 | ถังเก็บลม 200 ลิตร/8กิโลกรัม | 200 ลิตร | ตั้ง 3 ขา | 0.8 MPa | Ø550 · สูง ~1,312 | สอบถาม | 5 จุด (N1–N5) | — |
| 20501 | ถังเก็บลม 200 ลิตร/10กิโลกรัม | 200 ลิตร | ตั้ง 3 ขา | 1.0 MPa | Ø550 · สูง ~1,312 | 3 มม. | 5 จุด (N1–N5) | — |
| 20502 | ถังเก็บลม 300 ลิตร/10กิโลกรัม | 300 ลิตร | ตั้ง 3 ขา | 1.0 MPa | Ø550 · สูง ~1,612 | 3 มม. | 5 จุด (N1–N5) | — |
หน่วยแรงดัน: 1.0 MPa ≈ 10 bar ≈ 10 กก./ตร.ซม. ≈ 145 psi · 0.8 MPa ≈ 8 bar ≈ 116 psi · แบบตั้ง 100–300 ลิตร: ขนาดตามแบบ ขนาดเกลียวช่องต่อ น้ำหนัก และความหนาที่ระบุ “สอบถาม” ให้ยืนยันกับฝ่ายขายก่อนสั่งข้อต่อ
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2

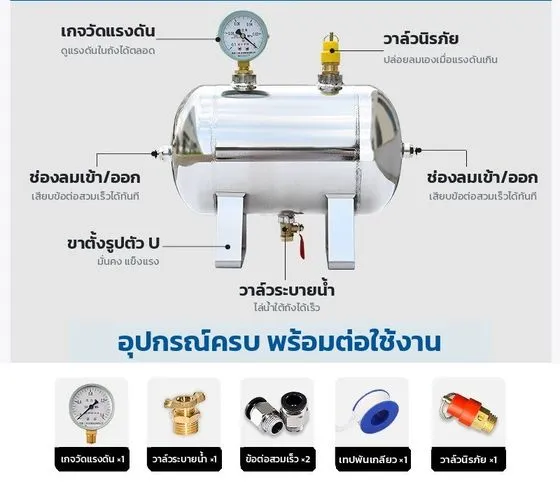

ส่วนประกอบ — แบบนอน 30–60 ลิตร
PARTS · HORIZONTAL
| ตำแหน่ง | ใช้ทำอะไร |
|---|---|
| ช่องบนถัง (G1/2) | ใส่เกจวัดแรงดัน และวาล์วนิรภัย ช่องที่เหลืออุดไว้ หรือใช้ต่ออุปกรณ์เพิ่ม |
| หัวถังซ้าย-ขวา (G1/2) | ช่องลมเข้าจากปั๊ม และลมออกไปใช้งาน ใส่ข้อต่อสวมเร็วเสียบสายลมได้ทันที |
| ใต้ถัง (G1/4) | วาล์วระบายน้ำ ไล่น้ำที่ควบแน่นก้นถัง |
| ขาตั้งรูปตัว U | มีรูยึดพื้น Ø9 มม. 4 รู ยึดกับพื้นด้วยพุก/น็อต |
มากับถัง: เกจวัดแรงดัน ×1 · วาล์วนิรภัย ×1 · ข้อต่อสวมเร็ว ×2 (สายลม 8 มม.) · วาล์วระบายน้ำ ×1 · เทปพันเกลียว ×1 — อุปกรณ์อาจปรับตามรอบส่ง ยึดตามของที่ได้รับจริง
3
ส่วนประกอบ — แบบตั้ง 100–300 ลิตร
PARTS · VERTICAL

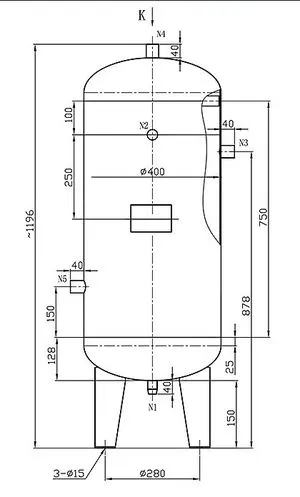

ขา 3 ขา รูยึด Ø15 บนวงกลม Ø280

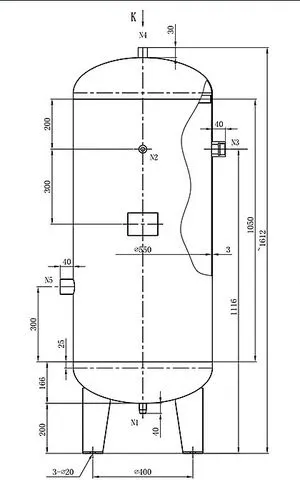

ขา 3 ขา รูยึด Ø20 บนวงกลม Ø400

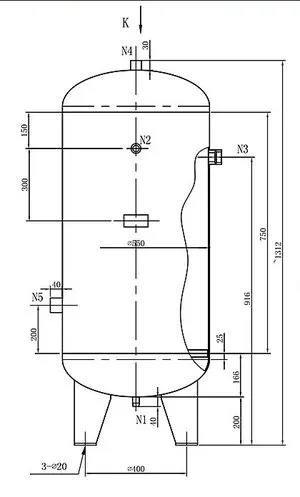

ขา 3 ขา รูยึด Ø20 บนวงกลม Ø400
| ช่องตามแบบ | ตำแหน่ง | การใช้งานทั่วไป |
|---|---|---|
| N1 | ก้นถัง (ล่างสุด) | วาล์วระบายน้ำ (บอลวาล์ว) |
| N2 | หน้าถังช่วงบน | เกจวัดแรงดัน |
| N3 | ด้านข้างช่วงบน | ลมออกไปใช้งาน (ลมแห้งกว่าด้านล่าง) |
| N4 | บนหัวถัง | วาล์วนิรภัย |
| N5 | ด้านข้างช่วงล่าง | ลมเข้าจากปั๊ม |
ภาพเป็นแบบโครงสร้างเพื่อแสดงตำแหน่งช่องต่อ ผิวถังจริงเป็นสแตนเลส · วัดขนาดเกลียวจากถังจริงก่อนสั่งวาล์วหรือข้อต่อเพิ่ม
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
4
การติดตั้ง
INSTALLATION
- วางถังบนพื้นเรียบ แข็งแรง รับน้ำหนักถังพร้อมลมได้ ใกล้ปั๊มลม ระบายอากาศดี ห่างจากแหล่งความร้อนและสารกัดกร่อน เว้นที่ด้านใต้ถังให้เปิดวาล์วระบายน้ำได้สะดวก
- ยึดขาถังกับพื้นทุกรูด้วยพุก/น็อต เพื่อกันการสั่นสะเทือนที่ทำให้รอยเชื่อมขาแตกร้าว
- พันเทปเกลียว แล้วติดตั้งเกจวัดแรงดัน และวาล์วนิรภัยในช่องที่กำหนด — ต้องมีทั้งสองตัวเสมอ ห้ามอุดช่องวาล์วนิรภัย
- ติดตั้งวาล์วระบายน้ำใต้ถัง และอุดช่องที่ไม่ใช้ให้สนิท
- ต่อสายลม/ท่อจากปั๊มเข้าช่องลมเข้า และต่อช่องลมออกไปยังจุดใช้งาน แนะนำให้มีวาล์วปิด-เปิดหลังถัง และชุดกรองลม/ตัวดักน้ำก่อนเข้าเครื่องจักร
- ตั้งสวิตช์แรงดันของปั๊มให้ตัดต่ำกว่าแรงดันใช้งานสูงสุดของถัง (รุ่น 1.0 MPa ตัดไม่เกิน 10 bar · รุ่น 0.8 MPa ตัดไม่เกิน 8 bar)
- เปิดปั๊มเติมลมครั้งแรก ดูเข็มเกจขึ้นตามปกติ แล้วตรวจรอยรั่วทุกข้อต่อด้วยน้ำสบู่ ถ้ามีฟองให้ปล่อยลมออกก่อน แล้วพันเทปขันใหม่
5
การใช้งานประจำวันและการระบายน้ำ
DAILY OPERATION
- ก่อนใช้งาน ดูเกจ — แรงดันต้องไม่เกินค่าสูงสุดของรุ่น และเข็มต้องกลับที่ 0 เมื่อปล่อยลมหมด
- ระบายน้ำทุกวันหลังเลิกใช้งาน (หรือบ่อยขึ้นถ้าใช้ลมต่อเนื่อง/อากาศชื้น): ให้ในถังยังมีลมเล็กน้อย เปิดวาล์วระบายน้ำช้า ๆ ลมจะดันน้ำออก พอมีแต่ลมออกให้ปิดสนิท
- เวลาเปิดวาล์วระบายน้ำ หันรูระบายออกจากหน้าและตัว ลมกับน้ำจะพ่นออกแรง
- ถ้าวาล์วนิรภัยปล่อยลมบ่อย แปลว่าสวิตช์แรงดันของปั๊มตั้งสูงเกินหรือเสีย ให้แก้ที่ปั๊ม ห้ามแก้ด้วยการขันหรืออุดวาล์วนิรภัย
6
การดูแลรักษา
CARE & MAINTENANCE
| ความถี่ | สิ่งที่ต้องทำ |
|---|---|
| ทุกวัน | ระบายน้ำใต้ถัง · ดูเกจวัดแรงดัน |
| ทุกเดือน | ดึงห่วงวาล์วนิรภัยทดสอบสั้น ๆ ขณะมีลม ต้องมีลมพ่นออกและปิดกลับสนิท · ตรวจรอยรั่วข้อต่อด้วยน้ำสบู่ · ตรวจขาตั้งและรอยเชื่อมขา |
| เป็นประจำทุกปี | ส่งตรวจ/สอบเทียบวาล์วนิรภัย และเกจวัดแรงดัน · ตรวจผิวถังว่าไม่มีรอยบุบ รอยร้าว หรือคราบกัดกร่อน |
| ทำความสะอาด | เช็ดผิวสแตนเลสด้วยผ้าชุบน้ำสบู่อ่อน ห้ามใช้น้ำยาที่มีคลอรีนหรือกรดแรง |
| ก่อนเก็บ/ขนย้าย | ปล่อยลมและน้ำออกให้หมด เก็บในที่แห้ง · จดบันทึกการตรวจเช็กเก็บไว้เป็นประวัติ |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
7
ข้อห้ามเพื่อความปลอดภัย
SAFETY
ห้ามใช้แรงดันเกินค่าสูงสุดของรุ่น
ห้ามถอด อุด หรือปรับตั้งวาล์วนิรภัยเอง
ห้ามเจาะ ตัด เชื่อม หรือซ่อมปะตัวถัง
ห้ามใช้เก็บแก๊สไวไฟ แก๊สพิษ หรือของเหลว
ห้ามถอดอุปกรณ์ขณะมีลมในถัง
- ใช้กับลมอัด (อากาศ) เท่านั้น · ก่อนถอดเกจ วาล์ว หรือข้อต่อ ต้องปล่อยลมในถังให้เหลือ 0 ทุกครั้ง
- หลีกเลี่ยงการกระแทกหรือวางของหนักทับถัง และอย่าให้สารกัดกร่อนสัมผัสตัวถัง
- ถ้าพบรอยบุบ รอยร้าว หรือรอยรั่วที่ตัวถัง ให้หยุดใช้งาน ปล่อยลมออก แล้วติดต่อฝ่ายบริการ
8
อาการที่พบบ่อยและวิธีแก้
TROUBLESHOOTING
| อาการ | สาเหตุ / วิธีแก้ |
|---|---|
| วาล์วนิรภัยปล่อยลมบ่อย | สวิตช์แรงดันปั๊มตั้งสูงเกินหรือเสีย — ปรับ/เปลี่ยนสวิตช์ที่ปั๊มให้ตัดต่ำกว่าค่าสูงสุดของถัง |
| แรงดันตก ปั๊มทำงานบ่อยผิดปกติ | มีรอยรั่วตามข้อต่อหรือวาล์วระบายน้ำปิดไม่สนิท — ตรวจด้วยน้ำสบู่ แล้วพันเทปขันใหม่ · หรือใช้ลมเกินกำลังปั๊ม/ถังเล็กเกินไป |
| มีน้ำหรือละอองน้ำออกไปกับลม | ไม่ได้ระบายน้ำ — ระบายน้ำทุกวัน และติดตั้งตัวดักน้ำ/ชุดกรองลมก่อนเข้าเครื่องจักร |
| เข็มเกจไม่กลับ 0 / หน้าปัดแตก | เกจเสีย — ปล่อยลมให้หมดแล้วเปลี่ยนเกจใหม่ช่วงสเกลเหมาะกับแรงดันใช้งาน |
| ถังสั่น มีเสียงดังขณะปั๊มทำงาน | ยังไม่ได้ยึดขากับพื้น หรือท่อจากปั๊มแข็งเกินไป — ยึดขาให้แน่น ใช้สายลมอ่อนช่วงต่อจากปั๊ม |
☎
หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — สอบถามการเลือกขนาด การติดตั้ง หรืออะไหล่ (เกจ วาล์วนิรภัย วาล์วระบายน้ำ) ได้ที่ช่องทางเดียวกัน
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 ต่อ 2
แจ้งรหัสสินค้า (20494–20502) หรือขนาด เช่น ถังเก็บลม 100 ลิตร 1.0 MPa พร้อมรูปอาการ จะช่วยตรวจสอบได้เร็วขึ้น · www.panyachemipan.com
