คู่มือปั๊มสุญญากาศแบบน้ำหมุนเวียน 5 หัวดูด SHZ-95B (ภาษาไทย) — รหัส 35890-35892 CWP-95B / CWP-95B-PTFE / CWP-HOSE-612

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
คู่มือการใช้งาน · ข้อมูลเลือกรุ่น · ฉบับภาษาไทย
ปั๊มสุญญากาศแบบน้ำหมุนเวียน 5 หัวดูด
Circulating Water Vacuum Pump · รุ่น SHZ-95B แบบตั้งพื้น · รุ่นมาตรฐาน / รุ่น PTFE / สายยาง
รหัสสินค้า 35890 – 35892
CWP-95B · CWP-95B-PTFE
CWP-HOSE-612

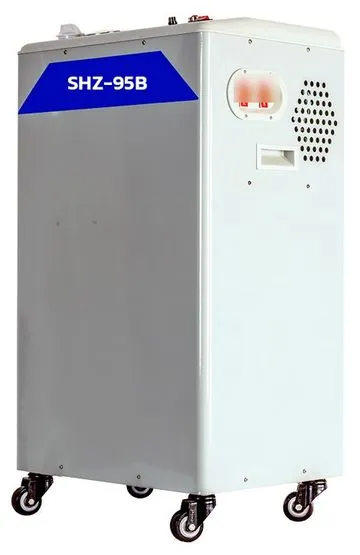

ปั๊มสุญญากาศน้ำหมุนเวียน มุมด้านหน้าด้านข้าง หัวดูด 5 หัว

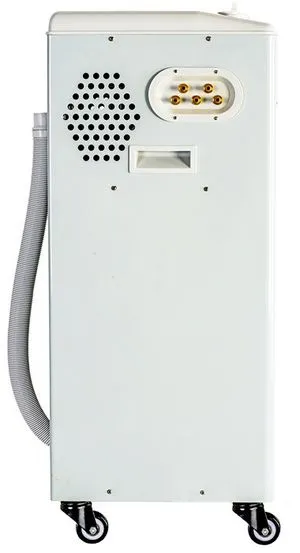

ซ้าย: มุมด้านหน้า–ข้าง · ขวา: ด้านข้างที่มีแผงหัวดูดทองเหลือง 5 หัว — ภาพสินค้าจากผู้ผลิต (ภาพซ้ายแผงข้างเป็นข้อต่อแบบอื่น · รุ่นตามรหัสนี้เป็น 5 หัวดูดตามภาพขวา) · 2 รุ่นปั๊มหน้าตาเหมือนกัน

ปั๊มสุญญากาศสำหรับห้องแล็บและงานผลิต — มอเตอร์หมุนปั๊มน้ำให้น้ำในถังพุ่งผ่านหัวฉีด เกิดแรงดูดที่หัวดูด ใช้ต่อกับชุดกรองบุชเนอร์ เครื่องระเหยหมุน ชุดกลั่นลดความดัน ตู้อบแห้งสุญญากาศ และงานไล่ก๊าซ ตามข้อมูลสินค้า

สิ่งสำคัญก่อนสั่ง/ก่อนใช้
  • ไฟ 220V 50Hz — เต้ารับต้องมีสายดิน · อย่าให้น้ำโดนปลั๊กหรือสวิตช์
  • เติมน้ำก่อนเปิดเครื่องทุกครั้ง และต่อขวดดักไอระหว่างงานกับปั๊มเสมอ
  • งานไอกรด-ด่าง/ตัวทำละลายเยอะ → พิจารณารุ่น PTFE (ชิ้นส่วนที่เป็น PTFE สอบถามฝ่ายขาย)
  • สั่งซื้อขั้นต่ำ 1 เครื่อง · สายยางสั่งซื้อขั้นต่ำ 1 เส้น · สอบถามราคา
รหัสสินค้ารหัสตัวเลือกหน่วยการสั่งซื้อ
35890CWP-95Bรุ่นมาตรฐาน กันกัดกร่อนเครื่องสั่งซื้อขั้นต่ำ 1 เครื่อง
35891CWP-95B-PTFEรุ่นเทฟลอน (PTFE) ทนกรด-ด่างเครื่องสั่งซื้อขั้นต่ำ 1 เครื่อง
35892CWP-HOSE-612สายยางสุญญากาศ 6×12 มม. ยาว 2 เมตรเส้นสั่งซื้อขั้นต่ำ 1 เส้น

จุดเด่น Features

›ไม่ใช้น้ำมันใช้น้ำในถังหมุนเวียนเป็นตัวสร้างสุญญากาศ ไม่ต้องเปิดก๊อกน้ำทิ้งตลอดเวลา ประหยัดน้ำ ตามข้อมูลสินค้า›5 หัวดูดหัวทองเหลือง ใช้แยกหัวเดียว หรือต่อพร้อมกันหลายงาน · อัตราดูดอากาศ 10 ลิตร/นาที ต่อหัว ตามข้อมูลสินค้า›สุญญากาศสูงสุด 0.098 MPaมีเกจวัดสุญญากาศหน้าปัดกลม อ่านค่าได้ทันทีระหว่างใช้งาน ตามข้อมูลสินค้า
›ถังน้ำ 50 ลิตรน้ำไหลวนกลับถัง · อัตราการไหลน้ำหมุนเวียน 80 ลิตร/นาที · หน้าต่างดูระดับน้ำด้านหลัง ตามข้อมูลสินค้า›มอเตอร์ 370 วัตต์ ไฟ 220Vใช้ไฟบ้าน 220V 50Hz (เต้ารับมีสายดิน) · มีไฟแสดงสถานะ สวิตช์ไฟ และฟิวส์ ตามข้อมูลสินค้า›ตั้งพื้น มีล้อ 4 ล้อตู้ขาวครีม 450×340×870 มม. ประมาณ 37 กก. · ล้อหมุนรอบทิศ ย้ายง่าย ตามข้อมูลสินค้า
ข้อมูลหลัก
มอเตอร์ 370 วัตต์ · ไฟ 220V 50Hz · สุญญากาศสูงสุด 0.098 MPa
หัวดูด 5 หัว · 10 ลิตร/นาที ต่อหัว · ถังน้ำ 50 ลิตร
450×340×870 มม. · ประมาณ 37 กก. · ล้อ 4 ล้อ
สั่งซื้อขั้นต่ำ 1 เครื่อง / สั่งซื้อขั้นต่ำ 1 เส้น · สอบถามราคา
เกี่ยวกับเอกสารนี้ — เรียบเรียงโดยปัญญาเคมีภัณฑ์ จากตารางสเปกของผู้ผลิต ภาพสินค้า และคลิปสินค้า ร่วมกับหลักการใช้ปั๊มสุญญากาศทั่วไป · มีป้ายกำกับที่มา ตามข้อมูลสินค้า / จากคลิปสินค้า / คำแนะนำทั่วไป / ⚠ ยังไม่ได้ยืนยัน · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย ให้ยึดสินค้าที่ได้รับจริงเป็นหลัก

เนื้อหาในคู่มือ Contents

1ปั๊มสุญญากาศแบบน้ำหมุนเวียนคืออะไร · หลักการ · หน้า 2 2ใช้กับงานอะไร · เหมาะ/ไม่เหมาะ · หน้า 3 3สเปก SHZ-95B · ตัวเลือก 3 รหัส · หน้า 4 4รุ่นมาตรฐาน vs รุ่น PTFE · สายยาง · หน้า 5 5ส่วนประกอบ · แผงบน · อ่านเกจ · หน้า 6–7 6การสั่งซื้อ · ตรวจรับ · ขนย้าย · หน้า 8 7เตรียมก่อนใช้ (ไฟ · ที่วาง · น้ำ) · หน้า 9 8ขั้นตอนใช้งาน · หน้า 10 9ต่อกับงานต่าง ๆ · หลายหัวพร้อมกัน · หน้า 11 10ดูแลรักษา · เปลี่ยนน้ำ · หน้า 12 11อาการผิดปกติและวิธีแก้ · หน้า 13 12ความปลอดภัย · หน้า 14 13คำถามที่พบบ่อย · ติดต่อ · หน้า 15
คู่มือปั๊มสุญญากาศแบบน้ำหมุนเวียน SHZ-95B · รหัสสินค้า 35890–35892 หน้า 1 / 15
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
ปั๊มสุญญากาศแบบน้ำหมุนเวียนคืออะไร
WHAT IS A CIRCULATING WATER VACUUM PUMP

ตู้สี่เหลี่ยมตั้งพื้นสีขาวครีม ภายในมีถังน้ำ 50 ลิตร และมอเตอร์ 370 วัตต์ที่หมุนปั๊มน้ำ — ใช้น้ำเป็นตัวสร้างสุญญากาศแทนน้ำมัน แล้วส่งแรงดูดออกไปที่หัวดูดทองเหลือง 5 หัวด้านข้างตู้ ต่อสายยางไปยังงานได้ทีละหลายจุด ตามข้อมูลสินค้า

หลักการทำงาน — น้ำพุ่งผ่านหัวฉีด เกิดแรงดูด How it works คำแนะนำทั่วไป

ถังน้ำ 50 ลิตร — น้ำวนกลับมาใช้ซ้ำมอเตอร์370 วัตต์ปั๊มน้ำเช็ควาล์วหัวดูดขวดดักไอ → งาน(อากาศ/ไอ ถูกดึงออก)1มอเตอร์หมุนปั๊มน้ำ ดึงน้ำจากถัง2น้ำพุ่งผ่านหัวฉีดเร็วมาก เกิดแรงดูดที่ช่องข้าง3แรงดูดดึงอากาศออกจากหัวดูด/งาน ผ่านเช็ควาล์ว4น้ำ + อากาศไหลกลับลงถัง อากาศลอยออก น้ำวนใช้ซ้ำไม่ใช้น้ำมัน · ไม่ต้องเปิดก๊อกน้ำทิ้งตลอดเวลา
ภาพอธิบายหลักการทั่วไปของปั๊มชนิดนี้ (ภาพลายเส้น ไม่ใช่แบบภายในจริงของเครื่อง) · ผู้ผลิตระบุว่ามีวาล์วกันไหลย้อน (เช็ควาล์ว) และข้อต่อสามทาง PP ตามข้อมูลสินค้า
ข้อดีของแบบน้ำหมุนเวียน คำแนะนำทั่วไป
  • ไม่มีน้ำมัน — ไม่ต้องเติม/เปลี่ยนน้ำมัน ไม่มีไอน้ำมันย้อนเข้างาน
  • ไอสารที่ดูดเข้ามาส่วนใหญ่ลงไปอยู่ในน้ำ — เปลี่ยนน้ำก็สะอาดใหม่
  • ประหยัดน้ำ — น้ำวนในถัง ไม่ต้องต่อก๊อกเปิดทิ้ง (แบบหัวฉีดน้ำที่ก๊อก)
  • หลายจุดพร้อมกัน — 5 หัวดูด ต่อหลายงานได้จากเครื่องเดียว
สิ่งที่ต้องรู้ คำแนะนำทั่วไป
  • น้ำยิ่งร้อน/สกปรก ดูดยิ่งอ่อนลง — ใช้นาน ๆ ต้องเปลี่ยนหรือเติมน้ำเย็น
  • ค่าสุญญากาศสูงสุด 0.098 MPa ตามข้อมูลสินค้า — งานที่ต้องการสุญญากาศลึกกว่านี้ไม่เหมาะ
  • ต้องมีขวดดักไอกันของเหลว/ตัวทำละลายไหลเข้าถังน้ำ
  • ปิดเครื่องตอนงานยังเป็นสุญญากาศ น้ำอาจไหลย้อน — ถอดสายก่อนปิดเครื่อง

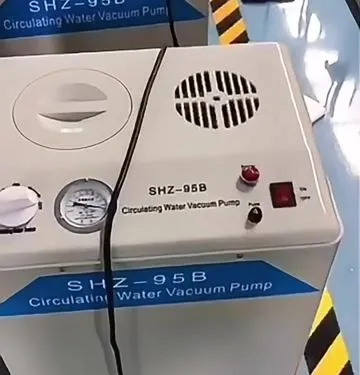

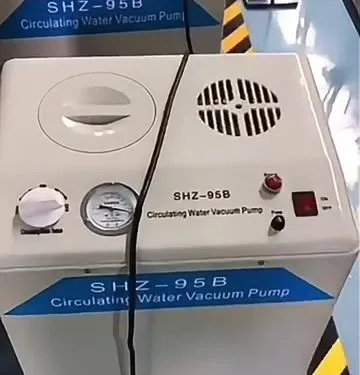

เครื่องจริงจากคลิปสินค้า ตู้ขาวครีม แผงบน + ป้ายรุ่นสีน้ำเงิน
เครื่องจริงจากคลิปสินค้าตู้ขาวครีม แผงบน + ป้ายรุ่นสีน้ำเงิน

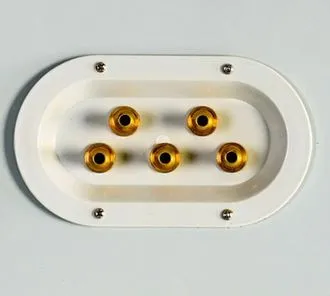

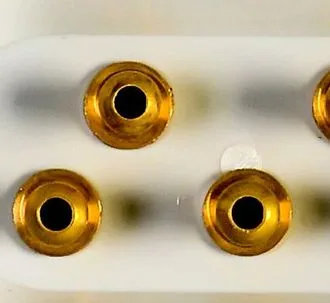

หัวดูดทองเหลือง 5 หัว ด้านข้างตู้ — ต่อสายยางไปยังงาน
หัวดูดทองเหลือง 5 หัวด้านข้างตู้ — ต่อสายยางไปยังงาน

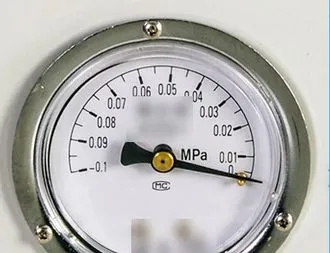

เกจวัดสุญญากาศ อ่านค่าระหว่างดูด (0 ถึง −0.1 MPa)
เกจวัดสุญญากาศอ่านค่าระหว่างดูด (0 ถึง −0.1 MPa)

ต่างจากปั๊มโรตารีน้ำมัน / ปั๊มไดอะแฟรม อย่างไร Compared คำแนะนำทั่วไป

หัวข้อน้ำหมุนเวียน (SHZ-95B นี้)โรตารีน้ำมันไดอะแฟรม
สร้างสุญญากาศด้วยน้ำพุ่งผ่านหัวฉีดใบพัดหมุนในห้องที่มีน้ำมันแผ่นยางขยับขึ้น–ลง
น้ำมันไม่ใช้ต้องเติมและเปลี่ยนน้ำมันไม่ใช้
ไอสาร/ไอน้ำที่ดูดเข้าลงไปอยู่ในน้ำในถัง — เปลี่ยนน้ำปนน้ำมัน ต้องมีกับดักไอขึ้นกับวัสดุหัวปั๊ม
ระดับสุญญากาศสูงสุด 0.098 MPa ตามข้อมูลสินค้าโดยทั่วไปลึกกว่า — งานสุญญากาศสูงแล้วแต่รุ่น
จุดดูแลหลักเปลี่ยนน้ำ · ตรวจสาย/ข้อต่อน้ำมัน · ซีลแผ่นยาง · วาล์ว
เหมาะกับกรอง ระเหย กลั่น อบแห้ง ในแล็บ หลายจุดพร้อมกันงานที่ต้องการสุญญากาศลึกงานเล็ก จุดเดียว เครื่องเล็ก

เทียบตามหลักการทั่วไป ไม่ได้ทดสอบเทียบกับเครื่องรุ่นใด และไม่มีตัวเลขเทียบ — ถ้าไม่แน่ใจว่างานต้องใช้ปั๊มแบบไหน แจ้งงานและค่าสุญญากาศที่ต้องการกับฝ่ายขาย

คู่มือปั๊มสุญญากาศแบบน้ำหมุนเวียน SHZ-95B · รหัสสินค้า 35890–35892 หน้า 2 / 15
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
ใช้กับงานอะไร · เหมาะกับใคร
APPLICATIONS · WHO IS IT FOR

งานที่ใช้ปั๊มชนิดนี้บ่อย คำแนะนำทั่วไป — ทุกงานต่อสายยางจากหัวดูดผ่านขวดดักไอก่อนเข้างาน (หน้า 9, 11)

กรองสุญญากาศกรวยบุชเนอร์บนขวดกรอง ดูดให้ของเหลวผ่านกระดาษกรองเร็วขึ้น แยกตะกอน/ผลึกต่อ: ต่อที่ข้อต่อด้านข้างของขวดกรอง
เครื่องระเหยหมุนลดความดันในขวดก้นกลม ให้ตัวทำละลายระเหยได้ที่อุณหภูมิต่ำลง — สกัดสมุนไพร เข้มข้นสารต่อ: ต่อที่ช่องสุญญากาศหลังคอนเดนเซอร์
กลั่นลดความดันกลั่นสารที่จุดเดือดสูงหรือเสียง่ายเมื่อโดนความร้อน ที่ความดันต่ำต่อ: ต่อที่ข้อต่อสุญญากาศฝั่งขวดรับ
อบแห้งสุญญากาศต่อกับตู้อบสุญญากาศ/โถดูดความชื้น ไล่ความชื้นหรือตัวทำละลายออกจากตัวอย่างต่อ: ต่อที่วาล์วสุญญากาศของตู้/โถ
ไล่ก๊าซดูดฟองอากาศ/ก๊าซที่ละลายอยู่ออกจากของเหลว ก่อนใช้งานหรือก่อนบรรจุต่อ: ต่อกับภาชนะปิดที่ใส่ของเหลว

กลุ่มงานที่ผู้ผลิตระบุ Industries ตามข้อมูลสินค้า

โรงงานเคมีห้องแล็บ QC · วิจัยพัฒนาสูตร
อาหาร · เกษตรสกัด เข้มข้น กรอง ตัวอย่างวิเคราะห์
มหาวิทยาลัย · สถาบันวิจัยห้องปฏิบัติการเคมี/ชีววิทยา
ยา · ชีวเคมี · เคมีเกษตรกรอง ระเหย อบแห้ง

ลูกค้ากลุ่มเครื่องสำอาง/สมุนไพร/น้ำมันหอมระเหย ใช้กับชุดกรองและเครื่องระเหยหมุนในห้องแล็บ QC และงานพัฒนาสูตรได้เช่นเดียวกัน คำแนะนำทั่วไป

เหมาะกับ
  • ห้องแล็บที่ใช้สุญญากาศหลายจุด — 5 หัว ใช้พร้อมกันได้
  • งานกรอง/ระเหย/กลั่นทั่วไป ที่ต้องการสุญญากาศไม่เกิน 0.098 MPa
  • ไม่อยากดูแลน้ำมัน — ใช้น้ำ เปลี่ยนน้ำง่าย
  • ห้องที่ไม่สะดวกเปิดก๊อกน้ำทิ้ง — น้ำวนในถัง ประหยัดน้ำ
  • งานไอกรด-ด่าง/ตัวทำละลายเป็นประจำ → รุ่น PTFE (หน้า 5)
ไม่เหมาะ / ต้องสอบถามฝ่ายขายก่อน
  • งานที่ต้องการสุญญากาศลึกกว่าสเปก — เลือกปั๊มชนิดอื่น
  • ดูดของเหลวเข้าปั๊มโดยตรง — ปั๊มนี้ดูดอากาศ/ไอ ต้องมีขวดดักเสมอ
  • ใช้เป็นปั๊มดูดน้ำ/ส่งของเหลว — ไม่ใช่หน้าที่ของเครื่องนี้
  • พื้นที่มีไอติดไฟเข้มข้น — ไม่มีข้อมูลว่าเครื่องออกแบบสำหรับพื้นที่อันตราย ⚠ ยังไม่ได้ยืนยัน
  • ชนิดตัวทำละลาย/กรดที่ใช้ได้ — แจ้งชื่อสารกับฝ่ายขายก่อน ⚠ ยังไม่ได้ยืนยัน

คำศัพท์ที่ควรรู้ Glossary

MPa (เมกะปาสคาล)หน่วยความดันบนเกจ · ค่าสุญญากาศของเครื่องนี้สูงสุด 0.098 MPa ตามข้อมูลสินค้าเกจสุญญากาศหน้าปัด 0 ถึง −0.1 MPa — เข็มยิ่งไปทาง −0.1 ยิ่งสุญญากาศมาก (หน้า 7)
หัวดูดหัวทองเหลือง 5 หัวด้านข้างตู้ สำหรับเสียบสายยางอัตราดูดอากาศปริมาณอากาศที่ดูดได้ต่อนาที — 10 ลิตร/นาที ต่อหัว ตามข้อมูลสินค้า
ขวดดักไอ (Cold trap)ขวดคั่นระหว่างงานกับปั๊ม ดักของเหลว/ไอที่ควบแน่น ไม่ให้เข้าถังน้ำขวดกันย้อนขวดคั่นกันน้ำจากปั๊มไหลย้อนเข้างาน (ใช้ขวดเดียวกับขวดดักไอได้) คำแนะนำทั่วไป
เช็ควาล์ววาล์วกันไหลย้อน ให้อากาศไหลทางเดียว — เช็ควาล์วทองเหลือง แกน PTFE ตามข้อมูลสินค้าPTFE (เทฟลอน)พลาสติกทนสารเคมีสูง ทนกรด-ด่าง
กรวยบุชเนอร์กรวยกรองก้นแบนมีรู วางกระดาษกรอง ใช้คู่ขวดกรองที่มีข้อต่อด้านข้างเครื่องระเหยหมุนเครื่องหมุนขวดก้นกลมในอ่างน้ำร้อน ระเหยตัวทำละลายภายใต้สุญญากาศ (Rotary evaporator)
อัตราการไหลน้ำหมุนเวียนปริมาณน้ำที่ปั๊มน้ำภายในหมุนวน — 80 ลิตร/นาที ตามข้อมูลสินค้าระยะส่ง (Head)ความสูงที่ปั๊มน้ำภายในส่งน้ำได้ — 12 เมตร ตามข้อมูลสินค้า
คู่มือปั๊มสุญญากาศแบบน้ำหมุนเวียน SHZ-95B · รหัสสินค้า 35890–35892 หน้า 3 / 15
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
สเปก SHZ-95B · ตัวเลือก 3 รหัส
SPECIFICATIONS · 35890–35892
0.098 MPaค่าสุญญากาศสูงสุด
5 หัว × 10 ลิตร/นาทีอัตราดูดอากาศต่อหัว
50 ลิตรถังน้ำหมุนเวียน
370 วัตต์ · 220Vมอเตอร์ · ไฟบ้าน

ตารางสเปก (ใช้ทั้งรุ่นมาตรฐานและรุ่น PTFE) Specifications ตามข้อมูลสินค้า

มอเตอร์370 วัตต์
ไฟฟ้า220V 50Hz (ไฟบ้าน) — ใช้เต้ารับที่มีสายดิน
อัตราการไหลน้ำหมุนเวียน80 ลิตร/นาที
ระยะส่ง (Head)12 เมตร
ค่าสุญญากาศสูงสุด0.098 MPa
อัตราดูดอากาศ10 ลิตร/นาที ต่อหัว
หัวดูด5 หัว (ทองเหลือง) — ใช้แยกหัวเดียว หรือต่อพร้อมกันหลายหัวได้
ถังน้ำ50 ลิตร (PVC)
วาล์วกันไหลย้อนเช็ควาล์วทองเหลือง แกน PTFE
ข้อต่อสามทางPP
เกจวัดสุญญากาศ1 ตัว (หน้าปัด 0 ถึง −0.1 MPa)
ตัวเครื่องเหล็กแผ่นรีดเย็นพ่นสีฝุ่น สีขาวครีม · แบบตั้งพื้น
ขนาดเครื่อง450×340×870 มม.
น้ำหนักประมาณ 37 กก.

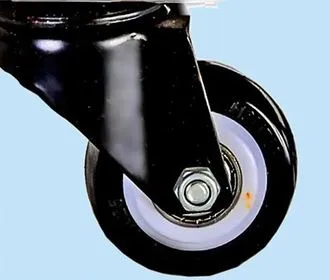

ล้อล้อเลื่อน 4 ล้อ หมุนได้รอบทิศ

ตัวเลขตามตารางสเปกของผู้ผลิต (รุ่น SHZ-95B) · ข้อมูลรายการสินค้าของผู้ผลิตบางจุดเขียนกำลังมอเตอร์ต่างกันเล็กน้อย — เอกสารนี้ใช้ 370 วัตต์ตามตารางสเปก ⚠ ยังไม่ได้ยืนยัน

340450870ด้านหน้าด้านข้าง (หัวดูด)มม.~37 กก.
ขนาด 450×340×870 มม. (ด้านข้าง × ด้านหน้า × สูง) ประมาณ 37 กก. — ตู้สูงราวระดับเอว วางพื้นข้างโต๊ะแล็บ ตามข้อมูลสินค้า

ตัวเลือกทั้ง 3 รหัส Options ตามข้อมูลสินค้า

รหัสสินค้ารหัสรายละเอียดหน่วยการสั่งซื้อ
35890CWP-95Bรุ่นมาตรฐาน กันกัดกร่อน — หัวปั๊มกันกัดกร่อน เกจวัด 1 ตัว 5 หัวดูด · งานทั่วไปเครื่องสั่งซื้อขั้นต่ำ 1 เครื่อง · สอบถามราคา
35891CWP-95B-PTFEรุ่นเทฟลอน (PTFE) ทนกรด-ด่าง — สเปกเท่ารุ่นมาตรฐาน หน้าตาเหมือนกัน · งานไอกรด-ด่าง/ตัวทำละลายเยอะเครื่องสั่งซื้อขั้นต่ำ 1 เครื่อง · สอบถามราคา
35892CWP-HOSE-612สายยางสุญญากาศ 6×12 มม. ยาว 2 เมตร — ต่อหัวดูดกับขวดกรอง/เครื่องระเหย · วัสดุ/สี สอบถามฝ่ายขายเส้นสั่งซื้อขั้นต่ำ 1 เส้น · สอบถามราคา
ต้องใช้สายยางกี่เส้น? อย่างน้อย 1 เส้นต่อ 1 จุดที่ใช้พร้อมกัน — วัดระยะจริงจากหัวดูดด้านข้างตู้ → ขวดดักไอ → งาน · ระยะรวมไม่เกิน 2 เมตร ตัดแบ่งจากเส้นเดียวได้ · เกินกว่านั้นใช้ 2 เส้น (ตัวอย่างหน้า 5) — สายยาวเส้นละ 2 เมตร · อุปกรณ์ที่มากับเครื่อง (มีสายยางหรือไม่) สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
คู่มือปั๊มสุญญากาศแบบน้ำหมุนเวียน SHZ-95B · รหัสสินค้า 35890–35892 หน้า 4 / 15
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
รุ่นมาตรฐาน vs รุ่น PTFE · สายยางสุญญากาศ
STANDARD vs PTFE · VACUUM HOSE
หัวข้อCWP-95B · รุ่นมาตรฐาน กันกัดกร่อน (35890)CWP-95B-PTFE · รุ่นเทฟลอน ทนกรด-ด่าง (35891)
ผู้ผลิตระบุรุ่นตั้งพื้น เกจ 1 ตัว 5 หัวดูด หัวปั๊มกันกัดกร่อนรุ่น 5 หัวดูด เทฟลอน (PTFE) ทนกรด-ด่าง
สเปกเท่ากันทุกค่า — 370 วัตต์ · 220V · 0.098 MPa · 5 หัว · 10 ลิตร/นาที ต่อหัว · ถังน้ำ 50 ลิตร · 450×340×870 มม. ตามข้อมูลสินค้า
หน้าตาภายนอกเหมือนกัน — ตู้ขาวครีม แผงบน เกจ หัวดูดทองเหลือง 5 หัว ล้อ 4 ล้อ ตามข้อมูลสินค้า
ชิ้นส่วนที่เป็น PTFEทั้ง 2 รุ่นมีเช็ควาล์วทองเหลืองแกน PTFE ตามตารางสเปกส่วนที่ต่างจากรุ่นมาตรฐาน — สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
เหมาะกับงานกรอง ระเหย กลั่น อบแห้ง ทั่วไป · ไอสารเคมีไม่มาก · ใช้ขวดดักไอและเปลี่ยนน้ำสม่ำเสมองานที่มีไอกรด ด่าง หรือตัวทำละลายเยอะเป็นประจำ
เลือกรุ่นไหนดี — ถาม 3 ข้อ คำแนะนำทั่วไป 1) งานมีไอกรด/ด่าง (เช่น ระเหยกรด ล้างตัวอย่างด้วยกรด) บ่อยไหม? · 2) ใช้ตัวทำละลายปริมาณมากเกือบทุกวันไหม? · 3) น้ำในถังเปลี่ยนได้บ่อยแค่ไหน? — ตอบ "ใช่" ข้อ 1 หรือ 2 → พิจารณา CWP-95B-PTFE · งานกรอง/ระเหยทั่วไป ไอไม่มาก → CWP-95B · ส่งชื่อสารที่ใช้ให้ฝ่ายขายช่วยดูก่อนสั่ง

สายยางสุญญากาศ CWP-HOSE-612 Vacuum hose ตามข้อมูลสินค้า

นอก 12 มม.ใน 6สายยางสุญญากาศ CWP-HOSE-612รูใน 6 มม. · ขนาดนอก 12 มม.ผนังหนาราว 3 มม. (คำนวณจาก (12−6)÷2)ยาว 2 เมตร ต่อเส้นวัสดุ/สีสาย ตามล็อต — สอบถามฝ่ายขาย(ภาพลายเส้นแสดงขนาด ไม่ใช่สีจริง)
  • ขนาด 6×12 มม. (รูใน 6 / นอก 12 มม.) ยาว 2 เมตร ต่อเส้น · สั่งซื้อขั้นต่ำ 1 เส้น
  • ใช้ต่อหัวดูดทองเหลืองของปั๊ม → ขวดดักไอ → ขวดกรอง/เครื่องระเหยหมุน/ชุดกลั่น
  • สายสุญญากาศต้องผนังหนา ไม่ยุบตัวเมื่อดูด — สายยางบางทั่วไปยุบแบน ดูดไม่ขึ้น คำแนะนำทั่วไป
  • เสียบให้สุดบ่าหัวดูด/ข้อต่อแก้ว · ตรวจรอยแตก แข็ง ยุบ ก่อนใช้ — เสื่อมแล้วเปลี่ยนเส้นใหม่ คำแนะนำทั่วไป
  • ไม่มีภาพสินค้าจริงของสายยางจากผู้ผลิต — วัสดุและสีตามล็อต สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน

ตัวอย่างจัดชุดสั่งซื้อ Ordering examples คำแนะนำทั่วไป

งานปั๊มสายยาง CWP-HOSE-612หมายเหตุ
กรองบุชเนอร์ 1 จุดCWP-95B × 11–2 เส้นช่วงปั๊ม→ขวดดักไอ และขวดดักไอ→ขวดกรอง ตัดแบ่งจากเส้นเดียวได้ถ้าระยะรวมไม่เกิน 2 เมตร
เครื่องระเหยหมุน + ตัวทำละลายเยอะCWP-95B-PTFE × 11–2 เส้นวางปั๊มใกล้โต๊ะเครื่องระเหย · เตรียมขวดดักไอแช่เย็น
ห้องแล็บ ใช้พร้อมกัน 3 จุดCWP-95B × 1อย่างน้อย 3 เส้นใช้ 3 หัว ปิด 2 หัว · แต่ละจุดมีขวดดักไอของตัวเอง

จำนวนสายขึ้นกับระยะจริงหน้างาน — วัดระยะก่อนสั่ง · ทุกรหัส สั่งซื้อขั้นต่ำ 1 เครื่อง / สั่งซื้อขั้นต่ำ 1 เส้น · สอบถามราคา

เสียงจากผู้ใช้ (รุ่นมาตรฐาน — แปลจากรีวิวผู้ซื้อ) Buyer reviews

"ได้รับปั๊มแล้ว งานประกอบและคุณภาพดีมาก ใช้งานได้ผลดี พอใจมาก"

"ตรงตามที่บอก ดูดแรงมาก ใช้งานง่าย"

ข้อความรีวิวจากผู้ซื้อรุ่นมาตรฐาน แปลเป็นภาษาไทย (ไม่มีภาพประกอบในรีวิว) — ผลใช้งานจริงขึ้นกับงานและการดูแลของผู้ใช้

คู่มือปั๊มสุญญากาศแบบน้ำหมุนเวียน SHZ-95B · รหัสสินค้า 35890–35892 หน้า 5 / 15
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
ส่วนประกอบ — แผงบนของเครื่อง
PARTS · TOP PANEL

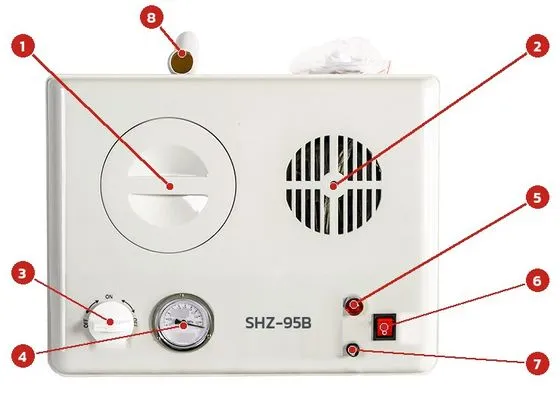

แผงบนของปั๊ม ชี้ส่วนประกอบ
1ฝาช่องเติมน้ำ — ฝากลมใหญ่มีมือจับแนวนอน — เปิดเติมน้ำลงถัง 50 ลิตร แล้วปิดฝา
2ช่องระบายความร้อนมอเตอร์ — ตะแกรงกลม — ห้ามวางของทับ ห้ามให้น้ำหกลง
3ลูกบิดสวิตช์น้ำหมุนเวียน — ลูกบิดขาว มีเครื่องหมาย ON / OFF — เปิดก่อนเปิดสวิตช์ไฟ (ตามวิธีใช้ของสินค้า)
4เกจวัดสุญญากาศ — หน้าปัด 0 ถึง −0.1 MPa — ดูค่าระหว่างใช้งาน (หน้า 7)
5ไฟแสดงสถานะ — ไฟสีแดงกลม — ติดเมื่อเปิดเครื่อง
6สวิตช์ไฟ — สวิตช์กระดกสีแดง — เปิด/ปิดเครื่อง
7ฟิวส์ — ปุ่มดำเล็ก — ป้องกันไฟเกิน · ฟิวส์ขาดเครื่องจะไม่ทำงาน (หน้า 13)
8ท่อสีขาวด้านบน — ท่อสั้นบนตัวตู้ (เห็นในภาพแผงบน) — หน้าที่ของท่อนี้ สอบถามฝ่ายขาย

ภาพสินค้าจากผู้ผลิต — ตัวหนังสือภาษาต่างประเทศบนแผงถูกลบ/เบลอออก (เครื่องจริงมีป้ายชื่อรุ่นบนแผง) · ชื่อส่วนตามข้อมูลสินค้า ตามข้อมูลสินค้า · ข้อ 8 ⚠ ยังไม่ได้ยืนยัน

เครื่องจริงจากคลิปสินค้า แผงบนและแถบป้ายรุ่นสีน้ำเงินด้านหน้า (ป้ายภาษาอังกฤษบนเครื่อง)
เครื่องจริงจากคลิปสินค้าแผงบนและแถบป้ายรุ่นสีน้ำเงินด้านหน้า (ป้ายภาษาอังกฤษบนเครื่อง)
เกจวัดสุญญากาศ (4) สเกล 0 ถึง −0.1 MPa · เข็มยิ่งไปทาง −0.1 ยิ่งดูดแรง
เกจวัดสุญญากาศ (4)สเกล 0 ถึง −0.1 MPa · เข็มยิ่งไปทาง −0.1 ยิ่งดูดแรง
ลำดับเปิด–ปิดสั้น ๆ ตามข้อมูลสินค้า เปิด: เติมน้ำ (1) → ต่อสายผ่านขวดดักไอ → ลูกบิดน้ำหมุนเวียน ON (3) → สวิตช์ไฟ (6) ไฟสถานะติด (5) → ดูเกจ (4) · ปิด: ถอดสายออกจากงาน/ปล่อยลมเข้างานก่อน → ปิดสวิตช์ไฟ (6) → ลูกบิด OFF (3) — รายละเอียดหน้า 10
คู่มือปั๊มสุญญากาศแบบน้ำหมุนเวียน SHZ-95B · รหัสสินค้า 35890–35892 หน้า 6 / 15
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
ส่วนประกอบ — ด้านข้าง · ด้านหลัง · อ่านเกจ
PARTS · SIDE & REAR · READING THE GAUGE
ด้านข้าง

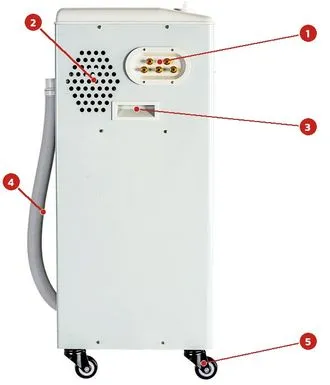

ด้านข้าง (ภาพสินค้าจากผู้ผลิต)
1แผงหัวดูด 5 หัว — แผงวงรี หัวทองเหลือง แถวบน 2 แถวล่าง 3 · แยกอิสระ
2ช่องระบายอากาศ — รูรังผึ้ง ระบายความร้อนมอเตอร์ — เว้นที่ด้านข้าง
3ช่องมือจับ — ช่องสี่เหลี่ยมใต้แผงหัวดูด สำหรับจับดัน/ประคองตอนเข็น
4สายลูกฟูก — สายสีเทา/ขาวห้อยด้านข้าง–หลัง (สายระบายน้ำ) — วิธีปล่อยน้ำของเครื่องจริง สอบถามฝ่ายขาย
5ล้อเลื่อน — ล้อดำ 4 ล้อ หมุนรอบทิศ
ด้านหลัง
ด้านหลัง (เบลอป้ายตัวหนังสือเล็ก)
1หน้าต่างดูระดับน้ำ — แผงสีแดงด้านหลัง มีขีดบอกระดับ สูง–กลาง–ต่ำ · ดูระดับน้ำในถัง
2ท่อลูกฟูกด้านหลัง — ต่อจากถังน้ำ (ระบายน้ำ/น้ำล้น) ⚠ ยังไม่ได้ยืนยัน
3ช่องระบายอากาศ — ด้านหลัง — ห้ามชิดผนัง
4สายไฟ — สายไฟพร้อมปลั๊ก (ห่อมาในถุง)
หัวดูดทองเหลือง 5 หัว ใช้แยกหรือต่อพร้อมกันได้
หัวดูดทองเหลือง 5 หัวใช้แยกหรือต่อพร้อมกันได้
หัวดูดทองแดง/ทองเหลือง แข็งแรง ทนทาน — เสียบสายให้สุดบ่า
หัวดูดทองแดง/ทองเหลืองแข็งแรง ทนทาน — เสียบสายให้สุดบ่า
ล้อเลื่อนรอบทิศ ย้ายง่าย ประหยัดแรง
ล้อเลื่อนรอบทิศย้ายง่าย ประหยัดแรง

ภายในตู้ (มองไม่เห็นจากภายนอก): ถังน้ำ 50 ลิตร (PVC) · มอเตอร์ 370 วัตต์ + ปั๊มน้ำ · หัวฉีด · เช็ควาล์วทองเหลือง แกน PTFE · ข้อต่อสามทาง PP ตามข้อมูลสินค้า — ห้ามเปิดตู้เอง

อ่านเกจสุญญากาศ Reading the vacuum gauge

0−0.02−0.04−0.06−0.08−0.1MPa
ลายเส้นหน้าปัดตามเกจของเครื่อง · เข็มชี้ค่าสูงสุด 0.098 MPa ตามข้อมูลสินค้า
  • 0 = ยังไม่มีสุญญากาศ (ความดันบรรยากาศ) — เข็มอยู่ตรงนี้ตอนปิดเครื่อง
  • เปิดเครื่องแล้วเข็มเลื่อนไปทาง −0.1 = สุญญากาศมากขึ้น (ดูดแรงขึ้น)
  • ค่าสูงสุดของเครื่องตามผู้ผลิต 0.098 MPa — เข็มเกือบถึง −0.1 (ภาพซ้าย)
  • ค่าจริงขึ้นกับอุณหภูมิน้ำ ความสะอาดของน้ำ และรอยรั่วของสาย/ข้อต่อ
  • จดค่าตอนทดสอบเปล่า (ปิดทุกหัว) ไว้เป็นค่าอ้างอิง · เข็มขึ้นช้า/ไม่ถึงเดิม → หน้า 13
คู่มือปั๊มสุญญากาศแบบน้ำหมุนเวียน SHZ-95B · รหัสสินค้า 35890–35892 หน้า 7 / 15
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
การสั่งซื้อ · ตรวจรับ · ขนย้าย
ORDERING · RECEIVING · HANDLING
เงื่อนไขการสั่งซื้อ
  • ปั๊ม CWP-95B / CWP-95B-PTFE: สั่งซื้อขั้นต่ำ 1 เครื่อง ต่อรหัส
  • สายยาง CWP-HOSE-612: สั่งซื้อขั้นต่ำ 1 เส้น (ยาว 2 เมตร/เส้น) — สั่งรวมกับปั๊มหรือสั่งแยกได้
  • สอบถามราคา — ดูในหน้าสินค้า หรือแจ้งรหัสสินค้า (เช่น 35890 CWP-95B) กับฝ่ายขาย
  • ระยะเวลารอสินค้าและค่าขนส่ง — สอบถามฝ่ายขาย
  • รายการอุปกรณ์ที่มากับเครื่อง (สายยาง จุกปิดหัว ฯลฯ) — สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
ข้อมูลที่ควรแจ้งตอนสอบถาม
  • งานที่จะใช้: กรอง / ระเหยหมุน / กลั่น / อบแห้ง / ไล่ก๊าซ
  • ชื่อสารหรือตัวทำละลายที่ใช้บ่อย (ช่วยเลือกรุ่นมาตรฐาน/PTFE)
  • ใช้งานพร้อมกันกี่จุด → จำนวนสายยาง
  • ค่าสุญญากาศที่งานต้องการ (ถ้ามี)
  • ที่อยู่จัดส่ง ชั้น/ลิฟต์ และผู้รับของ
ขนย้าย คำแนะนำทั่วไป
  • หนักประมาณ 37 กก. (ตัวเครื่องเปล่า) — ยก 2 คน
  • ปล่อยน้ำออกจากถังก่อนย้ายไกล หรือขึ้นรถ
  • เข็นด้วยล้อบนพื้นเรียบเท่านั้น · ขึ้นลงบันได/ธรณีประตูให้ยก
  • ห้ามยกที่แผงบน เกจ หรือหัวดูด · ใช้ช่องมือจับ/จับที่ตัวตู้
  • ตั้งตรงเสมอ ห้ามนอนตะแคงขณะมีน้ำ

ตรวจรับสินค้า Receiving check คำแนะนำทั่วไป

  • เปิดตรวจลังก่อนเซ็นรับ — ถ่ายรูปลังและเครื่องทุกด้าน
  • รหัสตรงกับที่สั่ง (CWP-95B หรือ CWP-95B-PTFE)
  • ตู้ไม่บุบ ไม่แตก · ฝาช่องเติมน้ำเปิด–ปิดได้
  • เกจกระจกไม่แตก เข็มอยู่ที่ 0
  • หัวดูดทองเหลืองครบ 5 หัว ไม่คด ไม่หัก
  • ไฟแสดงสถานะ สวิตช์ไฟ ฟิวส์ ลูกบิด ครบ ไม่แตก
  • ล้อครบ 4 ล้อ หมุนได้ · สายลูกฟูกและหน้าต่างระดับน้ำไม่แตก
  • สายไฟและปลั๊กไม่ฉีกขาด · พบเสียหาย แจ้งฝ่ายบริการพร้อมรูปทันที

ลำดับหลังได้รับเครื่อง After delivery

1ตรวจรับเปิดลัง ถ่ายรูป
›
2วางเครื่องพื้นเรียบข้างโต๊ะ (หน้า 9)
›
3เติมน้ำน้ำสะอาด ดูหน้าต่างระดับน้ำ
›
4ทดสอบเปล่าปิดหัวดูด ดูเกจ (หน้า 10)
›
5ต่องานจริงผ่านขวดดักไอ (หน้า 11)
เตรียมหน้างานก่อนวันส่งเครื่อง คำแนะนำทั่วไป
  • ตำแหน่งวาง: พื้นเรียบข้างโต๊ะแล็บ ใกล้เต้ารับที่มีสายดิน เว้นด้านข้าง–หลังให้ลมระบาย (หน้า 9)
  • น้ำ: เตรียมน้ำสะอาดประมาณความจุถัง 50 ลิตร และถัง/ภาชนะสำหรับระบายน้ำทิ้ง
  • อุปกรณ์ต่อ: สายยาง (CWP-HOSE-612) ขวดดักไอ จุกยาง/ข้อต่อให้ครบตามจำนวนจุดใช้งาน
มุมด้านหน้า–ข้าง แถบป้ายรุ่นสีน้ำเงินด้านหน้า
มุมด้านหน้า–ข้างแถบป้ายรุ่นสีน้ำเงินด้านหน้า
เครื่องจริงจากคลิปสินค้า ตู้ขาวครีม สายไฟห้อยด้านหน้า
เครื่องจริงจากคลิปสินค้าตู้ขาวครีม สายไฟห้อยด้านหน้า
ด้านหลัง หน้าต่างดูระดับน้ำ + ท่อลูกฟูก
ด้านหลังหน้าต่างดูระดับน้ำ + ท่อลูกฟูก
คู่มือปั๊มสุญญากาศแบบน้ำหมุนเวียน SHZ-95B · รหัสสินค้า 35890–35892 หน้า 8 / 15
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
เตรียมก่อนใช้ — ไฟฟ้า · ที่วาง · น้ำ · ขวดดักไอ
PREPARATION
ไฟฟ้า
  • 220V 50Hz มอเตอร์ 370 วัตต์ ตามข้อมูลสินค้า — ไฟบ้านทั่วไป
  • เสียบเต้ารับที่มีสายดิน (ขากลมที่ 3) รับกระแสพอ ไม่ต่อพ่วงหลายทอด คำแนะนำทั่วไป
  • ปลั๊กและเต้ารับต้องอยู่สูงกว่าพื้น พ้นน้ำหก · มือแห้งตอนเสียบ คำแนะนำทั่วไป
  • วางสายไฟไม่ให้พาดทางเดินหรือแช่น้ำ
ตำแหน่งวาง คำแนะนำทั่วไป
  • วางบนพื้นเรียบ ข้างโต๊ะแล็บ (ตู้สูง 870 มม. ≈ ระดับเอว) — ไม่ต้องยกขึ้นโต๊ะ
  • ล้อหยุดนิ่ง ไม่ไหล — ล็อกล้อถ้ามีตัวล็อก หรือหนุนกันเลื่อน ⚠ ยังไม่ได้ยืนยัน
  • เว้นด้านข้างและด้านหลัง ให้ลมระบายได้ · ไม่วางของบนตะแกรงด้านบน
  • เข้าถึงแผงบน หัวดูดด้านข้าง และหน้าต่างระดับน้ำด้านหลังได้สะดวก
น้ำในถัง
  • ใช้น้ำสะอาด เติมทางฝาช่องเติมน้ำด้านบน · ถังจุ 50 ลิตร ตามข้อมูลสินค้า
  • ดูหน้าต่างระดับน้ำด้านหลัง (ขีด สูง–กลาง–ต่ำ) — ระดับที่แนะนำของเครื่องจริง สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
  • ห้ามเปิดเครื่องตอนถังไม่มีน้ำ ตามข้อมูลสินค้า
  • น้ำยิ่งเย็นยิ่งดูดได้ดี — หลีกเลี่ยงวางกลางแดด/ใกล้เตา คำแนะนำทั่วไป
ขวดดักไอ (Cold trap) คำแนะนำทั่วไป
  • ต่อคั่นระหว่างงานกับปั๊มทุกครั้ง ตามข้อมูลสินค้า — ดักของเหลว/ไอที่ควบแน่น
  • งานตัวทำละลาย: แช่ขวดดักในน้ำแข็ง/อ่างเย็น ช่วยดักไอได้มากขึ้น
  • ใช้ขวดแก้วหนาสำหรับงานสุญญากาศ ไม่มีรอยร้าว
  • เทของเหลวในขวดดักทิ้งตามประเภทสารหลังใช้งาน

ผังการต่อพื้นฐาน Basic setup คำแนะนำทั่วไป

SHZ-95Bปั๊ม (ตั้งพื้น)สูง 870 มม.สายยาง 6×12ขวดดักไอ(Cold trap / ขวดกันย้อน)กรวยบุชเนอร์ + ขวดกรองอากาศ/ไอถูกดึงจากงาน→ ขวดดักไอ → หัวดูด → ปั๊มของเหลว/ไอที่ควบแน่นค้างในขวดดักไอ ไม่เข้าถังน้ำ
ภาพลายเส้นประกอบ ไม่ใช่สัดส่วนจริง · ตัวอย่างงานกรองบุชเนอร์ — งานอื่นต่อลักษณะเดียวกัน (หน้า 11)
ฝาช่องเติมน้ำ (1) เติมน้ำสะอาดทางด้านบน
ฝาช่องเติมน้ำ (1)เติมน้ำสะอาดทางด้านบน
หน้าต่างดูระดับน้ำ (ด้านหลัง) ดูระดับก่อนเปิดเครื่อง
หน้าต่างดูระดับน้ำ (ด้านหลัง)ดูระดับก่อนเปิดเครื่อง
ล้อเลื่อน วางพื้นเรียบ ไม่ให้ไหล
ล้อเลื่อนวางพื้นเรียบ ไม่ให้ไหล
เช็คลิสต์ก่อนใช้งานครั้งแรก คำแนะนำทั่วไป — ① เครื่องตั้งตรงบนพื้นเรียบ ② เติมน้ำสะอาด ดูระดับที่หน้าต่างด้านหลัง ③ เต้ารับมีสายดิน ④ เตรียมสายยางและขวดดักไอ ⑤ ทดสอบเปล่า: ปิดหัวดูดทุกหัว เปิดเครื่อง ดูว่าเข็มเกจเลื่อนไปทาง −0.1 แล้วปิดเครื่อง (หน้า 10)
คู่มือปั๊มสุญญากาศแบบน้ำหมุนเวียน SHZ-95B · รหัสสินค้า 35890–35892 หน้า 9 / 15
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
8
ขั้นตอนใช้งาน
OPERATING STEPS
  1. ตรวจ/เติมน้ำ — ดูหน้าต่างระดับน้ำด้านหลัง · น้อยไป เปิดฝาช่องเติมน้ำ (1) ด้านบน เติมน้ำสะอาด แล้วปิดฝา ตามข้อมูลสินค้า
  2. ต่อสายยาง — สายยางสุญญากาศ 6×12 มม. จากหัวดูดด้านข้าง → ขวดดักไอ → งาน · หัวที่ไม่ใช้ให้ปิดไว้ ตามข้อมูลสินค้า
  3. ตรวจจุดรั่ว — สายเสียบสุดบ่า · จุก/ข้อต่อแก้วแน่น · ขวดแก้วไม่มีรอยร้าว คำแนะนำทั่วไป
  4. เปิดน้ำหมุนเวียน — เสียบปลั๊ก (เต้ารับมีสายดิน) · หมุนลูกบิดน้ำหมุนเวียน (3) ไปที่ ON ตามข้อมูลสินค้า
  5. เปิดเครื่อง — กดสวิตช์ไฟสีแดง (6) · ไฟแสดงสถานะ (5) ติด · ฟังเสียงมอเตอร์ทำงานสม่ำเสมอ
  6. ดูเกจ (4) — เข็มเลื่อนไปทาง −0.1 = เริ่มเป็นสุญญากาศ · ไม่ขยับ/ขึ้นช้า → ตรวจตามหน้า 13
  7. ระหว่างใช้งาน — สังเกตของเหลวในขวดดักไอ (เทก่อนเต็ม) · ค่าเกจลดลงเรื่อย ๆ และน้ำในถังอุ่น → เปลี่ยน/เติมน้ำเย็น (หน้า 12) คำแนะนำทั่วไป
  8. จบงาน — ถอดสายก่อนปิดเครื่อง — ปล่อยลมเข้างาน/ถอดสายออกจากงานก่อน → ปิดสวิตช์ไฟ → ลูกบิด OFF → ถอดปลั๊ก · ปิดเครื่องทั้งที่งานยังเป็นสุญญากาศ น้ำอาจไหลย้อนเข้าสาย/งาน ตามข้อมูลสินค้า
ขั้น 1, 4–6 ฝาเติมน้ำ (1) · ลูกบิด (3) · สวิตช์ (6) · ไฟสถานะ (5) · เกจ (4)
ขั้น 1, 4–6ฝาเติมน้ำ (1) · ลูกบิด (3) · สวิตช์ (6) · ไฟสถานะ (5) · เกจ (4)
ขั้น 2 · ต่อสายที่หัวดูด ใช้กี่หัวก็ได้ หัวที่ไม่ใช้ปิดไว้
ขั้น 2 · ต่อสายที่หัวดูดใช้กี่หัวก็ได้ หัวที่ไม่ใช้ปิดไว้
ขั้น 6 · ดูเกจ เข็มไปทาง −0.1 = ดูดแล้ว
ขั้น 6 · ดูเกจเข็มไปทาง −0.1 = ดูดแล้ว

ลำดับเปิด–ปิด (จำให้ขึ้นใจ) Start / stop order ตามข้อมูลสินค้า

เปิด 1น้ำพอดูหน้าต่างระดับ
›
2ต่อสายผ่านขวดดักไอ
›
3ลูกบิด ONน้ำหมุนเวียน
›
4สวิตช์ไฟไฟสถานะติด ดูเกจ
ปิด 1ปล่อยลมเข้างานหรือถอดสายจากงาน
›
2สวิตช์ไฟ ปิดมอเตอร์หยุด
›
3ลูกบิด OFFถอดปลั๊ก
›
4เทขวดดักไอตรวจน้ำในถัง
ทดสอบเปล่าครั้งแรก คำแนะนำทั่วไป
  • เติมน้ำ · ปิดหัวดูดทุกหัว (ไม่ต่อสาย) · เปิดเครื่อง
  • เข็มเกจควรเลื่อนไปทาง −0.1 — จดค่าที่ได้ไว้เป็นค่าอ้างอิงของเครื่อง
  • วันหลังค่าได้ต่ำกว่าค่าอ้างอิงมาก → น้ำร้อน/สกปรก หรือมีจุดรั่ว
  • เสร็จแล้วปิดเครื่อง ถอดปลั๊ก
ห้ามทำ
  • ห้ามเปิดเครื่องตอนถังไม่มีน้ำ ตามข้อมูลสินค้า
  • ห้ามต่อสายเข้างานโดยไม่มีขวดดักไอ
  • ห้ามปิดเครื่องก่อนถอดสาย/ปล่อยลมเข้างาน
  • ห้ามเปิดฝาเติมน้ำหรือย้ายเครื่องขณะทำงาน · ห้ามจับปลั๊ก/สวิตช์ด้วยมือเปียก
คู่มือปั๊มสุญญากาศแบบน้ำหมุนเวียน SHZ-95B · รหัสสินค้า 35890–35892 หน้า 10 / 15
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
9
ต่อกับงานต่าง ๆ · ใช้หลายหัวพร้อมกัน
CONNECTING TO YOUR APPARATUS
งานวิธีต่อข้อควรรู้
กรองสุญญากาศ (บุชเนอร์)หัวดูด → ขวดดักไอ → ข้อต่อด้านข้างของขวดกรอง · วางกรวยบุชเนอร์ + กระดาษกรองบนจุกยางชุบกระดาษกรองให้แนบก่อนเปิด · ของเหลวเกือบถึงข้อต่อ ให้หยุดเทกรองก่อนล้น · จบงานถอดสายที่ขวดกรองก่อนปิดเครื่อง
เครื่องระเหยหมุนหัวดูด → ขวดดักไอ → ช่องสุญญากาศของเครื่องระเหย (หลังคอนเดนเซอร์)ตัวทำละลายส่วนใหญ่ควรควบแน่นที่คอนเดนเซอร์ของเครื่องระเหย · ไอที่หลุดมาลงน้ำในถัง → เปลี่ยนน้ำบ่อยขึ้น · ใช้ตัวทำละลายเยอะเป็นประจำ พิจารณารุ่น PTFE
กลั่นลดความดันหัวดูด → ขวดดักไอ → ข้อต่อสุญญากาศของชุดกลั่น (ฝั่งขวดรับ)ใช้เครื่องแก้วสำหรับงานสุญญากาศ · ค่อย ๆ ให้ความร้อนหลังเกจนิ่ง · สารที่ต้องการสุญญากาศลึกกว่า 0.098 MPa ไม่เหมาะ
อบแห้งสุญญากาศหัวดูด → ขวดดักไอ → วาล์วสุญญากาศของตู้อบ/โถดูดความชื้นปิดวาล์วตู้ก่อนปิดปั๊ม เพื่อรักษาสุญญากาศในตู้ · ไอน้ำ/ตัวทำละลายจากตัวอย่างไหลเข้าถังน้ำ ต้องมีขวดดัก
ไล่ก๊าซหัวดูด → ขวดดักไอ → ภาชนะปิดที่ใส่ของเหลวของเหลวฟูขึ้นตอนเริ่มดูด — ใส่ไม่เกินครึ่งภาชนะ เปิดดูดทีละน้อย

ทั้งตาราง คำแนะนำทั่วไป — วิธีต่อทั่วไปของปั๊มสุญญากาศในห้องแล็บ · ตรวจคู่มือของเครื่องแก้ว/เครื่องระเหย/ตู้อบที่ใช้ร่วมด้วย

เสียบสายให้สุดบ่าหัวดูด สายหลวม = อากาศรั่ว ค่าไม่ขึ้น
เสียบสายให้สุดบ่าหัวดูดสายหลวม = อากาศรั่ว ค่าไม่ขึ้น
หัวดูดอยู่ด้านข้างตู้ (1) หันด้านนี้เข้าหาโต๊ะงาน
หัวดูดอยู่ด้านข้างตู้ (1)หันด้านนี้เข้าหาโต๊ะงาน
แผงบน ดูเกจระหว่างต่อ/ถอดสายแต่ละจุด
แผงบนดูเกจระหว่างต่อ/ถอดสายแต่ละจุด

ใช้หลายหัวพร้อมกัน Using several taps

งาน Aงาน Bใช้ 2 หัว · ปิดจุก 3 หัวที่ไม่ใช้ (สีแดง)
  • 5 หัวดูด ใช้แยกหัวเดียว หรือต่อพร้อมกันหลายหัวได้ · อัตราดูดอากาศ 10 ลิตร/นาที ต่อหัว ตามข้อมูลสินค้า
  • หัวที่ไม่ใช้ให้ปิดไว้ (จุกยาง/ฝาปิด) ตามข้อมูลสินค้า — เปิดทิ้งไว้ อากาศรั่วเข้า ค่าสุญญากาศไม่ขึ้น
  • แต่ละงานต่อขวดดักไอของตัวเอง กันสารจากงานหนึ่งไปปนอีกงาน คำแนะนำทั่วไป
  • ต่อ/ถอดสายของงานหนึ่งระหว่างอีกงานกำลังดูด ค่าเกจจะแกว่ง — ทำทีละจุด ช้า ๆ คำแนะนำทั่วไป
  • จุกปิดหัวมากับเครื่องหรือไม่ — สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
ให้ได้แรงดูดดีที่สุด คำแนะนำทั่วไป
  • น้ำในถังสะอาดและเย็น
  • สายสั้นเท่าที่จำเป็น ไม่หักพับ
  • ทุกข้อต่อแน่น · จุกยางไม่แตก
  • ปิดหัวที่ไม่ใช้ทุกหัว
ตัวทำละลาย/กรด-ด่าง คำแนะนำทั่วไป
  • ไอที่ผ่านขวดดักไอจะลงไปอยู่ในน้ำ — ยิ่งใช้มากยิ่งต้องเปลี่ยนน้ำบ่อย
  • น้ำที่มีสารเคมี ทิ้งตามประเภทของสาร ห้ามเทลงท่อทั่วไป
  • งานไอกรด-ด่างเป็นประจำ → รุ่น PTFE (หน้า 5)
คู่มือปั๊มสุญญากาศแบบน้ำหมุนเวียน SHZ-95B · รหัสสินค้า 35890–35892 หน้า 11 / 15
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
10
ดูแลรักษา · เปลี่ยนน้ำ
MAINTENANCE · CHANGING THE WATER
เมื่อไรทำอะไร
ก่อนใช้ทุกครั้งดูระดับน้ำที่หน้าต่างด้านหลัง · น้ำใส ไม่มีกลิ่น · สายยางไม่แตก ไม่แข็ง · ขวดดักไอว่างและไม่ร้าว
หลังใช้ทุกครั้งถอดสายก่อนปิดเครื่อง · เทของเหลวในขวดดักไอ · เช็ดหยดน้ำบนแผงบน · ถอดปลั๊ก
เมื่อน้ำขุ่น มีกลิ่น ตะกอน หรืออุ่นเปลี่ยนน้ำ — น้ำร้อนหรือสกปรกทำให้ค่าสุญญากาศลดลง ตามข้อมูลสินค้า
ใช้ต่อเนื่องนานน้ำในถังอุ่นขึ้น — เปลี่ยนน้ำเย็น หรือเติมน้ำเย็น ช่วยให้ดูดแรงคงที่ ตามข้อมูลสินค้า
ทุกสัปดาห์เช็ดตัวตู้ · ปัดฝุ่นตะแกรงระบายลมด้านบนและรูระบายด้านข้าง/หลัง · ตรวจหัวดูดไม่หลวม คำแนะนำทั่วไป
ทุกเดือนระบายน้ำทิ้งทั้งหมด ล้างถังด้วยน้ำสะอาด แล้วเติมใหม่ · ตรวจสายไฟ ปลั๊ก สายดิน · เปลี่ยนสายยางที่เสื่อม คำแนะนำทั่วไป
เลิกใช้งานนานปล่อยน้ำทิ้งให้หมด เช็ดให้แห้ง ปิดฝา เก็บในที่แห้ง ตามข้อมูลสินค้า

ความถี่รายสัปดาห์/รายเดือนเป็นคำแนะนำเริ่มต้น — งานที่ใช้ตัวทำละลายหรือกรด-ด่างมาก ให้เปลี่ยนน้ำบ่อยกว่านี้ตามสภาพน้ำ

วิธีเปลี่ยนน้ำ Changing the water

1ปิดเครื่องถอดสาย ถอดปลั๊ก
›
2ระบายน้ำเก่าลงถัง/ภาชนะรอง ทิ้งตามประเภทสาร
›
3ล้างถังเติมน้ำสะอาด เขย่าเบา ๆ แล้วระบายทิ้ง
›
4เติมน้ำใหม่ทางฝาช่องเติมน้ำด้านบน
›
5ตรวจระดับหน้าต่างด้านหลัง แล้วทดสอบเปล่า
จุดที่ยังไม่ได้ยืนยัน — ตรวจกับเครื่องจริงตอนรับเครื่อง ⚠ ยังไม่ได้ยืนยัน
  • วิธีระบายน้ำออกจากถัง (ทางสายลูกฟูกด้านข้าง–หลัง หรือจุดระบายอื่น) และตำแหน่งปลายสาย — สอบถามฝ่ายขาย
  • ระดับน้ำที่แนะนำบนหน้าต่างดูระดับน้ำ — สอบถามฝ่ายขาย
ดูแลสายยางและข้อต่อ คำแนะนำทั่วไป
  • สายแข็ง แตกลายงา ยุบตัว หรือคลายจากหัวง่าย — เปลี่ยนเส้นใหม่ (CWP-HOSE-612)
  • ล้างสายที่มีสารค้าง ตากให้แห้งก่อนเก็บ
  • หัวดูดทองเหลือง เช็ดคราบสาร ไม่งัดหรือดัดหัว
ดูแลตัวเครื่อง คำแนะนำทั่วไป
  • เช็ดด้วยผ้าหมาด ห้ามฉีดน้ำใส่ตู้ แผงบน สวิตช์ ปลั๊ก
  • สารเคมีหกบนตู้ เช็ดออกทันที ไม่ให้สีตู้เสีย
  • ห้ามเปิดตู้หรือถอดแผงเอง — ผิดปกติติดต่อฝ่ายบริการ
หน้าต่างดูระดับน้ำ + ท่อลูกฟูกด้านหลัง ดูระดับก่อนใช้ทุกครั้ง
หน้าต่างดูระดับน้ำ + ท่อลูกฟูกด้านหลังดูระดับก่อนใช้ทุกครั้ง
สายลูกฟูกด้านข้าง ตรวจไม่หัก ไม่หลุด ไม่รั่วซึม
สายลูกฟูกด้านข้างตรวจไม่หัก ไม่หลุด ไม่รั่วซึม
คู่มือปั๊มสุญญากาศแบบน้ำหมุนเวียน SHZ-95B · รหัสสินค้า 35890–35892 หน้า 12 / 15
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
11
อาการผิดปกติและวิธีแก้
TROUBLESHOOTING
อาการสาเหตุที่เป็นไปได้วิธีแก้
เปิดเครื่องแล้วเข็มเกจไม่ขยับ / ดูดไม่ขึ้นน้ำในถังน้อย · ลูกบิดน้ำหมุนเวียนยังเป็น OFF · หัวดูดที่ไม่ใช้เปิดอยู่ · สายหลุด/รั่วเติมน้ำ · หมุนลูกบิดไป ON · ปิดหัวที่ไม่ใช้ · เสียบสายให้สุดบ่า แล้วทดสอบเปล่า (ปิดทุกหัว)
ค่าสุญญากาศไม่ถึงเหมือนเดิมน้ำร้อนหรือสกปรก · ข้อต่อแก้ว/จุกยางรั่ว · สายยางแข็ง แตก ยุบเปลี่ยนน้ำเย็นสะอาด · ตรวจทีละจุดโดยถอดงานออกแล้วดูค่าเปล่า · เปลี่ยนสาย/จุก
ค่าเกจลดลงเรื่อย ๆ ระหว่างใช้น้ำอุ่นขึ้นจากการใช้นาน · ไอตัวทำละลายสะสมในน้ำเติมหรือเปลี่ยนน้ำเย็น · แช่ขวดดักไอในน้ำแข็ง · เปลี่ยนน้ำบ่อยขึ้น
น้ำไหลย้อนเข้าสาย/ขวดปิดเครื่องทั้งที่งานยังเป็นสุญญากาศ · ไม่มีขวดกันย้อนทุกครั้งให้ถอดสาย/ปล่อยลมเข้างานก่อนปิดเครื่อง · ต่อขวดดักไอ/ขวดกันย้อน · ยังย้อนบ่อย ติดต่อฝ่ายบริการ
เปิดสวิตช์แล้วไฟไม่ติด มอเตอร์ไม่หมุนปลั๊กหลวม · เต้ารับไม่มีไฟ · เบรกเกอร์ตัด · ฟิวส์ขาดตรวจปลั๊กและเต้ารับ · เปิดเบรกเกอร์ · ฟิวส์ขาดซ้ำ หยุดใช้ ติดต่อฝ่ายบริการ
ไฟติด แต่มอเตอร์ไม่หมุน / มีเสียงฮึมมอเตอร์หรือปั๊มน้ำภายในติดขัดปิดเครื่องทันที ถอดปลั๊ก · ห้ามเปิดซ้ำหลายครั้ง · ติดต่อฝ่ายบริการ
เสียงดังผิดปกติ / เครื่องสั่นน้ำน้อย ปั๊มดูดอากาศ · วางบนพื้นไม่เรียบ · มีของพิงตู้เติมน้ำให้ถึงระดับ · ย้ายไปพื้นเรียบ · ยังดังอยู่ ปิดเครื่อง ติดต่อฝ่ายบริการ
น้ำในถังมีกลิ่น ขุ่น หรือมีตะกอนสาร/ตัวทำละลายเข้าถัง · ไม่ได้เปลี่ยนน้ำนานเปลี่ยนน้ำ ล้างถัง (หน้า 12) · ใช้ขวดดักไอทุกงาน
มีน้ำซึมใต้เครื่องเติมน้ำเกิน · สายลูกฟูก/ท่อระบายหลวม · น้ำหกตอนเติมปิดเครื่อง ถอดปลั๊ก เช็ดแห้ง · ตรวจสายระบาย · ยังซึมอยู่ ติดต่อฝ่ายบริการ
ตู้ร้อนผิดปกติ / มีกลิ่นไหม้ช่องระบายลมถูกบัง · วางชิดผนัง · ใช้งานต่อเนื่องจนน้ำร้อนมากปิดเครื่องทันที ถอดปลั๊ก · เปิดช่องระบาย เว้นระยะ · มีกลิ่นไหม้ หยุดใช้ ติดต่อฝ่ายบริการ
สายยางยุบแบนตอนดูดใช้สายยางผนังบางทั่วไป · สายเสื่อม นิ่มเกินใช้สายสุญญากาศผนังหนา 6×12 มม. (CWP-HOSE-612) · เปลี่ยนเส้นที่เสื่อม
เข็มเกจไม่กลับ 0 หลังปิดเครื่องยังมีสุญญากาศค้างในสาย · เกจผิดปกติถอดสาย/ปล่อยลมเข้า แล้วดูอีกครั้ง · ยังไม่กลับ ติดต่อฝ่ายบริการ

ทั้งตาราง คำแนะนำทั่วไป — เรียบเรียงจากหลักการทำงานของปั๊มน้ำหมุนเวียนและชิ้นส่วนของรุ่นนี้ · ถอดปลั๊กก่อนตรวจทุกครั้ง

หาจุดรั่วทีละช่วง (ค่าเกจไม่ขึ้น) คำแนะนำทั่วไป ① ถอดงานออก ปิดหัวดูดทุกหัว เปิดเครื่อง → ได้ค่าใกล้ค่าอ้างอิง = ตัวปั๊มปกติ (ไม่ได้ → น้ำ/เครื่อง) · ② ต่อสายยางเส้นเดียว พับ/อุดปลายสาย → ค่าตก = สายหรือการเสียบที่หัวรั่ว · ③ ต่อถึงขวดดักไอ อุดทางออกขวด → ค่าตก = จุก/ขวดดักรั่ว · ④ ต่อถึงงาน → ค่าตก = ข้อต่อแก้ว/จุกของงาน · ช่วงที่ค่าเริ่มตกคือจุดที่ต้องแก้
หยุดใช้ทันที แล้วติดต่อฝ่ายบริการ
  • มีกลิ่นไหม้ ควัน หรือไฟรั่ว (ช็อตเมื่อแตะ)
  • ฟิวส์ขาดซ้ำ · เบรกเกอร์ตัดทุกครั้งที่เปิด
  • น้ำรั่วออกจากตัวตู้ใกล้ส่วนไฟฟ้า
  • เกจแตก หรือหัวดูดหัก
ข้อมูลที่ควรเตรียมเมื่อแจ้งปัญหา
  • รหัสสินค้า (35890 CWP-95B / 35891 CWP-95B-PTFE)
  • งานที่ต่อ สารที่ใช้ และใช้กี่หัวพร้อมกัน
  • ค่าเกจตอนทดสอบเปล่า (ปิดทุกหัว)
  • รูปแผงบน/ระดับน้ำ และคลิปเสียงเครื่องตอนผิดปกติ
คู่มือปั๊มสุญญากาศแบบน้ำหมุนเวียน SHZ-95B · รหัสสินค้า 35890–35892 หน้า 13 / 15
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
12
ความปลอดภัย
SAFETY
ไฟฟ้า + น้ำ — อันตรายหลักของเครื่องนี้ คำแนะนำทั่วไป เครื่องมีถังน้ำ 50 ลิตรอยู่ในตู้เดียวกับมอเตอร์ · ใช้เต้ารับที่มีสายดินเสมอ · ห้ามให้น้ำหกใส่ปลั๊ก สวิตช์ หรือแผงบน · เติมน้ำตอนปิดเครื่องและถอดปลั๊ก · ห้ามจับปลั๊กหรือสวิตช์ด้วยมือเปียก · สายไฟชำรุด หยุดใช้ทันที
ตัวทำละลายไวไฟ คำแนะนำทั่วไป
  • ใช้ในห้องที่ระบายอากาศดี หรือในตู้ดูดควัน (ส่วนงาน)
  • ไอตัวทำละลายที่ดูดผ่านปั๊มจะออกมาที่ถังน้ำ — ห้ามมีเปลวไฟหรือประกายไฟใกล้เครื่อง
  • ไม่มีข้อมูลว่าเครื่องออกแบบสำหรับพื้นที่อันตรายจากไอติดไฟ — สอบถามฝ่ายขายก่อนใช้ในพื้นที่ลักษณะนั้น ⚠ ยังไม่ได้ยืนยัน
กรด-ด่าง และสารกัดกร่อน คำแนะนำทั่วไป
  • ต่อขวดดักไอทุกครั้ง ไม่ให้สารเข้มข้นเข้าถังน้ำ
  • งานไอกรด-ด่างเป็นประจำ → รุ่น PTFE และเปลี่ยนน้ำบ่อย
  • น้ำในถังที่มีสารเคมี สวมถุงมือตอนระบาย และทิ้งตามประเภทสาร
เครื่องแก้วภายใต้สุญญากาศ คำแนะนำทั่วไป
  • ใช้ขวดแก้วหนาสำหรับงานสุญญากาศเท่านั้น — ขวดบางหรือมีรอยร้าวอาจแตกยุบเข้าด้านใน
  • ตรวจรอยร้าวก่อนใช้ทุกครั้ง · ใช้ฉากกั้นหรือผ้าพันขวดใหญ่
  • เปิดดูดช้า ๆ และปล่อยลมเข้าช้า ๆ
น้ำไหลย้อน ตามข้อมูลสินค้า
  • ปิดเครื่องทั้งที่งานยังเป็นสุญญากาศ น้ำจากถังอาจถูกดูดย้อนเข้าสายและงาน
  • ปล่อยลมเข้างาน/ถอดสายก่อน แล้วค่อยปิดเครื่อง
  • มีขวดกันย้อนคั่นเสมอ
ใช้งานให้ถูกวิธี คำแนะนำทั่วไป
  • ห้ามเปิดเครื่องตอนถังไม่มีน้ำ · ห้ามดูดของเหลวเข้าปั๊มโดยตรง
  • ห้ามเปิดตู้หรือถอดแผงเอง
  • วางบนพื้นเรียบ ล้อไม่ไหล · เว้นช่องระบายลม
  • ผู้ใช้งานต้องรู้ลำดับเปิด–ปิด (หน้า 10) ก่อนใช้
อุปกรณ์ป้องกันส่วนบุคคล คำแนะนำทั่วไป
  • แว่นตานิรภัย · เสื้อกาวน์
  • ถุงมือกันสารเคมี (เช่น ไนไตรล์) ตอนต่อสาย/เทขวดดัก/ระบายน้ำ
  • รองเท้าหุ้มส้นกันลื่น · พื้นแห้ง
สวิตช์ไฟ (6) ปิดเครื่อง หลังถอดสาย/ปล่อยลมเข้างานแล้ว
สวิตช์ไฟ (6) ปิดเครื่องหลังถอดสาย/ปล่อยลมเข้างานแล้ว
หัวดูด ต่อผ่านขวดดักไอเสมอ
หัวดูดต่อผ่านขวดดักไอเสมอ
หน้าต่างระดับน้ำ มีน้ำก่อนเปิดเครื่องทุกครั้ง
หน้าต่างระดับน้ำมีน้ำก่อนเปิดเครื่องทุกครั้ง
เหตุฉุกเฉิน คำแนะนำทั่วไป
  • ควัน/กลิ่นไหม้/ไฟรั่ว: ปิดสวิตช์ ตัดไฟที่เบรกเกอร์ ถอดปลั๊ก (มือแห้ง) · ไฟไหม้ใช้ถังดับเพลิงชนิดที่ใช้กับไฟฟ้าได้
  • สารเคมีหก/ขวดแตก: ปิดเครื่อง ระบายอากาศ ทำความสะอาดตามเอกสารความปลอดภัยของสารนั้น
คู่มือปั๊มสุญญากาศแบบน้ำหมุนเวียน SHZ-95B · รหัสสินค้า 35890–35892 หน้า 14 / 15
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
13
คำถามที่พบบ่อย · ติดต่อ
FAQ · CONTACT
ซื้อ 1 เครื่องได้ไหม?ได้ — สั่งซื้อขั้นต่ำ 1 เครื่อง · สายยาง สั่งซื้อขั้นต่ำ 1 เส้น
ราคาเท่าไร?สอบถามราคา — ดูในหน้าสินค้า หรือแจ้งรหัส (35890 CWP-95B / 35891 CWP-95B-PTFE / 35892 CWP-HOSE-612) กับฝ่ายขาย
ใช้ไฟบ้านได้ไหม?ได้ — 220V 50Hz มอเตอร์ 370 วัตต์ · ใช้เต้ารับที่มีสายดิน
ต้องเติมน้ำมันไหม?ไม่ใช้น้ำมัน — ใช้น้ำสะอาดในถัง 50 ลิตร เปลี่ยนน้ำเมื่อขุ่น/อุ่น/มีกลิ่น
ต้องต่อก๊อกน้ำ/ท่อน้ำทิ้งตลอดไหม?ไม่ต้อง — น้ำหมุนเวียนในถัง (อัตราการไหล 80 ลิตร/นาที) ประหยัดน้ำ
ค่าสุญญากาศได้เท่าไร?สูงสุด 0.098 MPa ตามผู้ผลิต — ค่าจริงขึ้นกับอุณหภูมิน้ำ ความสะอาดของน้ำ และรอยรั่ว
ใช้ได้กี่หัวพร้อมกัน?5 หัว ใช้แยกหรือพร้อมกันได้ · 10 ลิตร/นาที ต่อหัว · หัวที่ไม่ใช้ให้ปิด
ต่อเครื่องระเหยหมุนได้ไหม?ได้ — ต่อผ่านขวดดักไอเข้าช่องสุญญากาศของเครื่องระเหย (หน้า 11) · ใช้ตัวทำละลายเยอะ เปลี่ยนน้ำบ่อยขึ้น
ถังน้ำกี่ลิตร?50 ลิตร (PVC) · ดูระดับที่หน้าต่างด้านหลัง
รุ่น PTFE ต่างจากรุ่นมาตรฐานยังไง?สเปกและหน้าตาเท่ากัน · รุ่น PTFE ผู้ผลิตระบุทนกรด-ด่าง เหมาะงานไอกรด-ด่าง/ตัวทำละลายเยอะ · ชิ้นส่วนที่เป็น PTFE สอบถามฝ่ายขาย
สายยางขนาดไหน?6×12 มม. (รูใน 6 / นอก 12) ยาว 2 เมตร — รหัส CWP-HOSE-612 · วัสดุ/สี สอบถามฝ่ายขาย
สายยางมากับเครื่องไหม?อุปกรณ์ที่มากับเครื่อง สอบถามฝ่ายขาย — ถ้าต้องใช้หลายจุด สั่ง CWP-HOSE-612 เพิ่มตามจำนวนจุด
ใช้กับตัวทำละลาย/กรดได้ไหม?ใช้ได้ในงานทั่วไปโดยต่อผ่านขวดดักไอ · ชนิดสารที่ใช้ได้ แจ้งชื่อสารกับฝ่ายขาย
เสียงดังไหม?ผู้ผลิตระบุเป็นจุดเด่นว่าเสียงเบา — ไม่มีตัวเลขระดับเสียง
ย้ายเครื่องบ่อยได้ไหม?มีล้อ 4 ล้อ หนักประมาณ 37 กก. · ปล่อยน้ำก่อนย้ายไกล · ห้ามยกที่แผงบน/หัวดูด
เช็คลิสต์ก่อนสั่งซื้อ
  • เลือกรุ่น: งานทั่วไป → CWP-95B · ไอกรด-ด่าง/ตัวทำละลายเยอะ → CWP-95B-PTFE
  • นับจุดที่ใช้พร้อมกัน (ไม่เกิน 5) → จำนวนสายยาง CWP-HOSE-612
  • มีเต้ารับ 220V ที่มีสายดิน และพื้นที่วางข้างโต๊ะ · สั่งซื้อขั้นต่ำ 1 เครื่อง / สั่งซื้อขั้นต่ำ 1 เส้น · สอบถามราคา

ข้อมูลที่ยังไม่ได้ยืนยัน — สอบถามฝ่ายขาย Unconfirmed

ชิ้นส่วนที่เป็น PTFE ของรุ่น CWP-95B-PTFE วัสดุและสีของสายยาง CWP-HOSE-612 อุปกรณ์ที่มากับเครื่อง (สายยาง · จุกปิดหัว) วิธีระบายน้ำ · ระดับน้ำที่แนะนำ ชนิดตัวทำละลาย/กรดที่ใช้ได้ · อุณหภูมิน้ำที่เหมาะ ระยะเวลารอสินค้า · ค่าขนส่ง
☎
สอบถามการเลือกรุ่น การต่อใช้งาน หรือพบปัญหาการใช้งาน — หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2
แจ้งรหัสสินค้า (35890–35892) + งานที่ใช้ + สารที่ใช้ · www.panyachemipan.com
คู่มือปั๊มสุญญากาศแบบน้ำหมุนเวียน 5 หัวดูด SHZ-95B (ภาษาไทย) — รหัส 35890-35892 CWP-95B / CWP-95B-PTFE / CWP-HOSE-612 — ภาพประกอบ 46

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM📞 02-114-7416

ดูรายละเอียดสินค้า

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
