คู่มือการใช้งานแม่แรงยกมอเตอร์ไซค์ไฮดรอลิก แบบเหยียบ รุ่น MCJ-680 (ภาษาไทย) — รหัส 35752

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
คู่มือการใช้งาน · ข้อมูลสินค้า · ฉบับภาษาไทย
แม่แรงยกมอเตอร์ไซค์ไฮดรอลิก แบบเหยียบ 680 กก.
Hydraulic Motorcycle / ATV Scissor Jack · 680 kg (1,500 lb) · ยกสูง 12–42 ซม. · รุ่น MCJ-680
รหัสสินค้า 35752
รุ่น MCJ-680 · หน่วย: เครื่อง
เอกสาร เรียบเรียงโดยปัญญาเคมีภัณฑ์

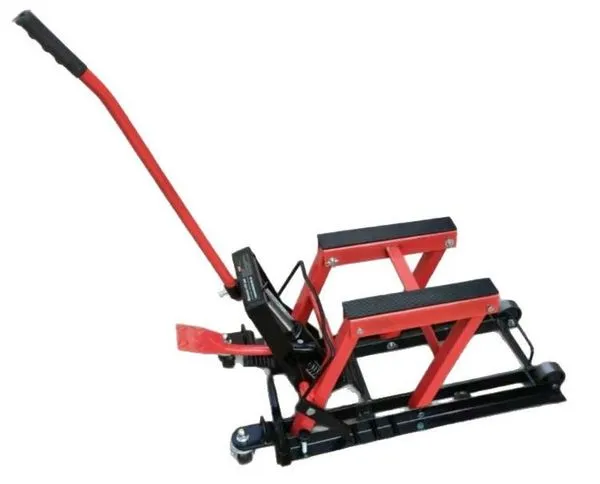

แม่แรงยกมอเตอร์ไซค์ MCJ-680
ภาพสินค้าจริง ด้ามจับยาวสีแดง · แป้นเหยียบแดง · แท่นรองยางดำ 2 แท่นบนโครงกรรไกรแดง · ฐานดำ ล้อเลื่อน

แม่แรงกรรไกรเตี้ยวางพื้น สำหรับยกรถมอเตอร์ไซค์จากโครงใต้ท้องรถ — ลากแม่แรงเข้าไปใต้ท้องรถตรงกลางระหว่างล้อหน้า-หลัง จัดแท่นรองยางให้อยู่ใต้โครง แล้วเหยียบแป้นปั๊มยกจนล้อทั้งสองลอยพ้นพื้นเล็กน้อย ตามข้อมูลสินค้า

ใช้กับบิ๊กไบค์ รถครุยเซอร์ รถทัวริ่ง รถ ATV มอเตอร์ไซค์ไฟฟ้า และมอเตอร์ไซค์ทั่วไป ที่หนักไม่เกินพิกัด · งานถอดล้อ เปลี่ยนยาง ซ่อมช่วงล่าง/โช้ค ถ่ายน้ำมัน ล้าง-เคลือบ

สิ่งสำคัญก่อนใช้ — ยกเฉพาะรถที่หนักไม่เกิน 680 กก. (1,500 ปอนด์) · วางบนพื้นเรียบแข็งแรง · แท่นรองต้องอยู่ใต้โครงเหล็ก/เฟรม ห้ามรองท่อไอเสีย แคร้งเครื่อง หรือชิ้นพลาสติก · ยกถึงระดับแล้วลงตัวล็อกนิรภัย + รัดสายทุกครั้ง · ห้ามคนมุดใต้รถ ห้ามนั่ง/สตาร์ทรถบนแม่แรง · ทดสอบยก-ลดเปล่าก่อนใช้ครั้งแรก (หน้า 6)

จุดเด่น Features

›รับน้ำหนัก 680 กก. (1,500 ปอนด์)พิกัดตามผู้ผลิต · ป้ายบนเครื่องจริงระบุ Motorcycle / ATV Jack 680KG/1500LBS ตามข้อมูลสินค้า›ยกสูง 12–42 ซม.ต่ำสุด 12 ซม. สอดใต้ท้องรถได้ · สูงสุด 42 ซม. ยกล้อหน้า-หลังลอยพ้นพื้น ตามข้อมูลสินค้า›ไฮดรอลิก เหยียบเท้าไม่ใช้ไฟฟ้า ไม่ใช้ลม · เท้าเหยียบปั๊ม มือว่างไว้ประคองรถ ใช้คนเดียวได้ ตามข้อมูลสินค้า
›แท่นรองยางกันลื่น 2 แท่นหุ้มยางดำลายร่อง พื้นที่รองรับรวม 31 × 29.5 ซม. กันรอยใต้ท้องรถ ตามข้อมูลสินค้า›ตัวล็อกนิรภัยหลายระดับเหล็กล็อกลงร่องบนรางฐาน + ลูกบิดล็อก กันแท่นลดตัวขณะทำงาน ตามข้อมูลสินค้า›ล้อเลื่อน + ด้ามจับยาวลากเข้า-ออกใต้รถ เข็นย้ายในอู่สะดวก · ตัวเครื่องประมาณ 28 กก. ตามข้อมูลสินค้า

เหมาะกับใคร Who uses it

ร้านซ่อมมอเตอร์ไซค์อู่บิ๊กไบค์ · ศูนย์บริการร้านยาง · ถ่ายน้ำมันเครื่องร้านล้าง-เคลือบสีร้านแต่งรถร้านรถ ATV · รถไฟฟ้าโชว์รูมรถจักรยานยนต์ผู้ใช้บิ๊กไบค์ที่ซ่อมเองในโรงรถ
ข้อมูลหลัก
รับน้ำหนัก 680 กก. (1,500 ปอนด์) · ยกสูง 12–42 ซม.
แท่นรองยาง 2 แท่น พื้นที่รองรับรวม 31 × 29.5 ซม.
ไฮดรอลิกเหยียบเท้า ไม่ใช้ไฟฟ้า/ลม · น้ำหนักเครื่องประมาณ 28 กก.
ความยาวตัวเครื่อง/ขนาดกล่อง: สอบถามฝ่ายขาย · สั่งซื้อขั้นต่ำ 1 เครื่อง
เกี่ยวกับเอกสารนี้ — เรียบเรียงโดยปัญญาเคมีภัณฑ์ จากข้อมูลและภาพสินค้า ร่วมกับหลักการใช้แม่แรงกรรไกรไฮดรอลิกทั่วไป · มีป้ายกำกับที่มา ตามข้อมูลสินค้า / คำแนะนำทั่วไป / ⚠ ยังไม่ได้ยืนยัน · ภาพที่ใช้เป็นภาพจริงของสินค้าและรูปจริงจากลูกค้า (ไม่มีภาพตัดต่อ) · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย ให้ยึดสินค้าที่ได้รับจริงเป็นหลัก

เนื้อหาในคู่มือ Contents

1ข้อมูลจำเพาะ · ขนาด · หน้า 2 2ชื่อชิ้นส่วนและหน้าที่ · หน้า 3 3หลักการทำงาน · ตัวล็อกนิรภัย · หน้า 4 4รถที่เหมาะ · งานที่ทำได้ · หน้า 5 5ตรวจก่อนใช้ครั้งแรก · หน้า 6 6หาจุดยกที่ถูกต้อง · หน้า 7 7ขั้นตอนยกรถ-ลดรถ · หน้า 8 8ความปลอดภัย · ดูแลรักษา · หน้า 9 9แก้ปัญหา · การสั่งซื้อ · หน้า 10 10คำถามที่พบบ่อย · ติดต่อ · หน้า 11
คู่มือการใช้งานแม่แรงยกมอเตอร์ไซค์ไฮดรอลิก แบบเหยียบ รุ่น MCJ-680 · รหัสสินค้า 35752 หน้า 1 / 11
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
ข้อมูลจำเพาะ และขนาด
SPECIFICATIONS & DIMENSIONS
680 กก.พิกัดรับน้ำหนัก1,500 ปอนด์
12–42 ซม.ช่วงความสูงแท่นรองต่ำสุด–สูงสุด
31 × 29.5 ซม.พื้นที่แท่นรองยกแท่นยาง 2 แท่น
~28 กก.น้ำหนักเครื่องใช้คนเดียวลากได้

ก. ข้อมูลจำเพาะ Specifications

รุ่น / รหัสสินค้าMCJ-680 · รหัส 35752 · หน่วยขาย: เครื่อง ตามข้อมูลสินค้า
ประเภทแม่แรงยกมอเตอร์ไซค์ไฮดรอลิกแบบกรรไกร (scissor jack) วางพื้น · ยกจากโครงใต้ท้องรถ ตามข้อมูลสินค้า
พิกัดรับน้ำหนัก680 กก. (1,500 ปอนด์) — ป้ายบนเครื่อง: 680KG/1500LBS ตามข้อมูลสินค้า
ความสูงแท่นรองต่ำสุด 12 ซม. – สูงสุด 42 ซม. ตามข้อมูลสินค้า
แท่นรองยก2 แท่นขนานกัน หุ้มยางดำลายร่องกันลื่น · พื้นที่รองรับรวม 31 × 29.5 ซม. ตามข้อมูลสินค้า
ระบบยกขวดไฮดรอลิก + แป้นเหยียบปั๊มยกสีแดง · แป้นเล็กสีดำสำหรับปลดลด (ตามรูปผู้ผลิต) · สปริงดึงกลับ ตามข้อมูลสินค้า
แหล่งพลังงานแรงเท้าของผู้ใช้ — ไม่ใช้ไฟฟ้า ไม่ใช้ลม ตามข้อมูลสินค้า
ตัวล็อกนิรภัยเหล็กล็อกพาดลงร่องระหว่างหมุดบนรางฐาน ล็อกได้หลายระดับ + ลูกบิดสกรูดำ ตามข้อมูลสินค้า
โครง / ฐานโครงกรรไกร X เหล็กสีแดง · ฐานเหล็กกล่องสีดำ · ล้อเลื่อน · ด้ามจับยาวสีแดงปลายยางดำ ตามข้อมูลสินค้า
น้ำหนักเครื่องประมาณ 28 กก. (พร้อมกล่องประมาณ 30 กก.) ตามข้อมูลสินค้า
ความยาวตัวเครื่อง · ขนาดกล่องสอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
ชนิดน้ำมันไฮดรอลิก · จำนวนครั้งเหยียบถึงสูงสุด · สายรัดรถในชุดสอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน

ข. ช่วงความสูงและแท่นรอง Height range ตามข้อมูลสินค้า

12 ซม.ลดต่ำสุด42 ซม.ยกสูงสุดมองจากด้านบน31 ซม.29.5 ซม.แท่นรองยาง 2 แท่นพื้นที่รองรับรวม

แผนภาพอธิบายช่วงความสูงตามข้อมูลสินค้า (ไม่ใช่แบบวิศวกรรม) · ความสูงวัดจากพื้นถึงผิวแท่นรองยาง

ส่วนที่เห็นในภาพสินค้า ตามข้อมูลสินค้า
  • ตัวแม่แรง: ฐาน + โครงกรรไกร + แท่นรองยาง 2 แท่น
  • ชุดปั๊มไฮดรอลิก แป้นเหยียบปั๊มยก แป้นเล็กปลดลด สปริงดึงกลับ
  • ตัวล็อกนิรภัย (เหล็กล็อก + รางฐานมีหมุด + ลูกบิด)
  • ด้ามจับยาวสีแดง · ล้อเลื่อน
  • รายการในกล่องให้ตรวจตามสินค้าที่ได้รับจริง (หน้า 6)
ควรเตรียมเพิ่ม คำแนะนำทั่วไป
  • สายรัดรถแบบมีเฟืองล็อก อย่างน้อย 2 เส้น — มีในชุดหรือไม่ ⚠ ยังไม่ได้ยืนยัน
  • ผ้า/แผ่นยางรองเพิ่ม สำหรับใต้ท้องรถที่ทำสีหรือชุบ
  • ไฟส่องใต้ท้องรถ · ถาดรองน้ำมัน · ขาตั้งยกล้อ (งานถอดล้อ)
คู่มือการใช้งานแม่แรงยกมอเตอร์ไซค์ไฮดรอลิก แบบเหยียบ รุ่น MCJ-680 · รหัสสินค้า 35752 หน้า 2 / 11
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
ชื่อชิ้นส่วนและหน้าที่
PARTS & FUNCTIONS

ก. ชิ้นส่วนหลัก Main parts ตามข้อมูลสินค้า

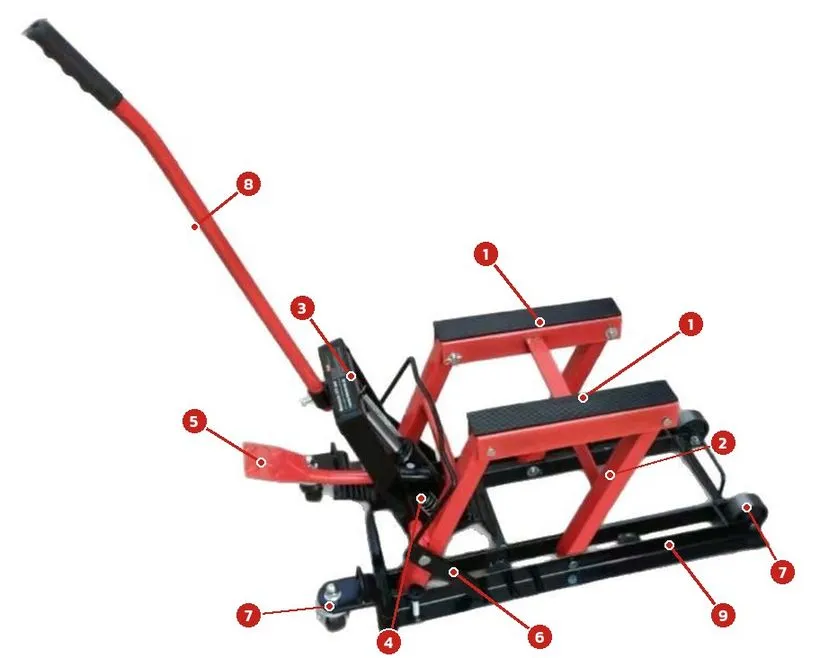

ชื่อชิ้นส่วนแม่แรงยกมอเตอร์ไซค์ MCJ-680
ภาพสินค้า (แม่แรงอยู่ในตำแหน่งยกขึ้น): หมายเลข 1–9 ตรงกับตาราง · หมายเลข 10 ดูภาพชุดปั๊มด้านล่าง
1แท่นรองยกหุ้มยาง (2 แท่น) — รับใต้โครงรถ ยางดำลายร่องกันลื่น/กันรอย พื้นที่รวม 31 × 29.5 ซม.
2โครงกรรไกร X สีแดง — กางออกเมื่อยก หุบลงเมื่อลด แท่นรองขึ้น-ลงขนานพื้น
3ชุดปั๊ม / ขวดไฮดรอลิก — ต้นกำลังยก อยู่ฝั่งด้ามจับ ภายในเป็นขวดไฮดรอลิกสีดำ
4สปริงดึงกลับ — ช่วยดึงชุดกลไกกลับตำแหน่งเมื่อปล่อยแป้น/ลดแท่น
5แป้นเหยียบปั๊มยก (สีแดง) — แป้นใหญ่ลายกันลื่น เหยียบซ้ำ ๆ เพื่อยกขึ้นทีละน้อย
6ตัวล็อกนิรภัย — เหล็กล็อกพาดลงร่องบนรางฐาน กันแท่นลดตัวขณะทำงาน
7ล้อเลื่อน — ใต้ฐานทั้งสองฝั่ง ใช้ลากเข้า-ออกใต้รถตอนยังไม่รับน้ำหนัก
8ด้ามจับยาว — ลาก/เข็นแม่แรงและจัดตำแหน่งใต้ท้องรถ ปลายหุ้มยางดำ
9ฐานเหล็กกล่องสีดำ — รับน้ำหนักทั้งหมดลงพื้น ต้องวางบนพื้นเรียบแข็งแรง
10แป้นเล็กสีดำ (ปลดลด) — อยู่ข้างแป้นแดง · หน้าที่ปลดลดตามรูปผู้ผลิต ⚠ ยังไม่ได้ยืนยัน

ข. ดูจุดสำคัญใกล้ ๆ Close-up ตามข้อมูลสินค้า

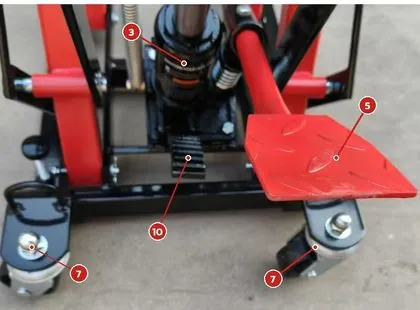

ชุดปั๊ม · แป้นเหยียบ 5 แป้นแดงปั๊มยก · 10 แป้นเล็กสีดำ · 7 ล้อเลื่อน
ชุดปั๊ม · แป้นเหยียบ5 แป้นแดงปั๊มยก · 10 แป้นเล็กสีดำ · 7 ล้อเลื่อน

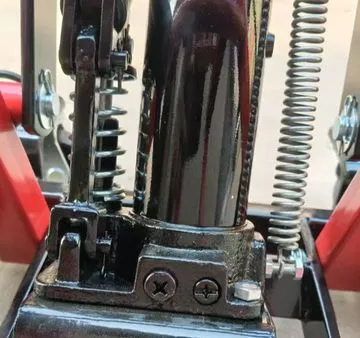

ขวดไฮดรอลิก + สปริง ต้นกำลังยก ดูคราบน้ำมันซึมจุดนี้
ขวดไฮดรอลิก + สปริงต้นกำลังยก ดูคราบน้ำมันซึมจุดนี้
ตัวล็อกนิรภัย เหล็กล็อกพาดลงร่องระหว่างหมุดบนรางฐาน
ตัวล็อกนิรภัยเหล็กล็อกพาดลงร่องระหว่างหมุดบนรางฐาน

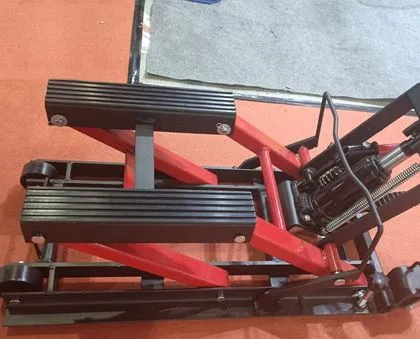

แท่นรองยาง 2 แท่น ยางดำลายร่อง วางบนโครงกรรไกร
แท่นรองยาง 2 แท่นยางดำลายร่อง วางบนโครงกรรไกร
ฝั่งด้ามจับ / ฝั่งท้าย — ฝั่งด้ามจับ = ชุดปั๊ม แป้นเหยียบ ด้ามจับ (ผู้ใช้ยืนฝั่งนี้) · ฝั่งท้าย = ปลายฐานที่สอดเข้าใต้รถก่อน · เวลาใช้ให้ด้ามจับและแป้นเหยียบยื่นออกมาด้านข้างรถ เท้าเหยียบได้โดยไม่ต้องเข้าใต้รถ
ป้ายบนเครื่อง — ป้ายบนชุดปั๊มระบุ Motorcycle / ATV Jack · 680KG/1500LBS ตรงกับพิกัดในคู่มือนี้ · ห้ามลอกป้ายออก ใช้เป็นข้อมูลอ้างอิงเวลาติดต่อฝ่ายบริการ
คู่มือการใช้งานแม่แรงยกมอเตอร์ไซค์ไฮดรอลิก แบบเหยียบ รุ่น MCJ-680 · รหัสสินค้า 35752 หน้า 3 / 11
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
หลักการทำงานไฮดรอลิกแบบกรรไกร และตัวล็อกนิรภัย
HOW THE HYDRAULIC SCISSOR JACK WORKS

ก. ยกขึ้น-ลดลงทำงานอย่างไร Lift cycle คำแนะนำทั่วไป

1เหยียบปั๊มเหยียบแป้นแดงลงแล้วปล่อยซ้ำ ๆ ปั๊มในขวดไฮดรอลิกดูดและอัดน้ำมัน
›
2น้ำมันดันกระบอกน้ำมันถูกอัดเข้ากระบอก ก้านลูกสูบยืดออกทีละน้อย
›
3กรรไกรกางก้านดันโครงกรรไกร X ให้กาง แท่นรองยกขึ้นขนานพื้น
›
4ค้าง + ล็อกหยุดเหยียบ แท่นค้างที่ระดับ แล้วลงตัวล็อกนิรภัย
›
5ปลด → ลดปลดล็อก แล้วกดแป้นปลดลด/วาล์วปลดลดเบา ๆ น้ำมันไหลกลับ แท่นลดลง
ทำไมเหยียบเบาแต่ยกรถหนักได้
ปั๊มลูกสูบเล็กอัดน้ำมันเข้ากระบอกลูกสูบใหญ่ แรงจึงถูกขยายหลายเท่า · น้ำมันไม่ยุบตัว แท่นจึงยกขึ้นนิ่ง หยุดตรงไหนก็ได้ในช่วง 12–42 ซม. · เหยียบหนึ่งครั้งยกได้ทีละน้อย ต้องเหยียบหลายครั้ง (จำนวนครั้ง สอบถามฝ่ายขาย)
ไม่ใช้ไฟ ไม่ใช้ลม — ใช้แรงเท้าอย่างเดียว ไม่ต้องมีปลั๊กหรือปั๊มลม · ย้ายไปใช้ที่ไหนก็ได้ที่พื้นเรียบแข็งแรง · แป้นเล็กสีดำเป็นตัวปลดลดตามรูปผู้ผลิต ⚠ ยังไม่ได้ยืนยัน ให้ลองตอนแม่แรงเปล่าก่อน (หน้า 6)

ข. ตัวล็อกนิรภัย — ต้องใช้ทุกครั้ง Safety lock

1เหล็กล็อก — แขนเหล็กสีดำจากโครงกรรไกร ปลายพาดลงบนรางฐาน ตามข้อมูลสินค้า
2หมุดตั้ง / ร่องล็อก — หมุดเรียงบนรางฐาน ช่องระหว่างหมุดคือระดับล็อก ล็อกได้หลายระดับ ตามข้อมูลสินค้า
3ลูกบิดสกรูดำ — ลูกบิดล็อกที่ปลายราง หน้าที่ละเอียด ⚠ ยังไม่ได้ยืนยัน ลองหมุนตอนแม่แรงเปล่า
4สลักปิ่น — ยึดจุดหมุนของโครง ตรวจว่ามีกิ๊บล็อกครบทุกครั้ง
  1. ล็อก: ยกให้สูงกว่าระดับที่ต้องการเล็กน้อย → วางเหล็กล็อกให้ปลายลงร่องระหว่างหมุด → กดปลดลดเบา ๆ ให้แท่นลดลงจนน้ำหนักวางบนเหล็กล็อก คำแนะนำทั่วไป
  2. ปลด: เหยียบปั๊มยกขึ้นเล็กน้อยให้เหล็กล็อกหลุดจากน้ำหนัก → ยกเหล็กล็อกพ้นหมุด → ค่อย ๆ ลด คำแนะนำทั่วไป
  3. ห้ามทำงานโดยอาศัยแรงดันน้ำมันค้างไว้อย่างเดียว แม้งานสั้น ๆ

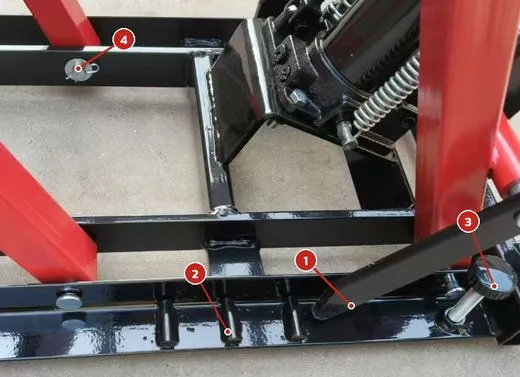

ตัวล็อกนิรภัย
ภาพสินค้าจริง หมายเลข 1–4 ตรงกับตารางด้านซ้าย

ค. ความสูงกับระยะที่ล้อลอย How high the wheels go คำแนะนำทั่วไป

ระยะที่ยกได้จริง ≈ 42 ซม. − ความสูงจากพื้นถึงจุดรองยกใต้รถ
แม่แรงยกได้สูงสุดที่ระดับแท่นรอง 42 ซม. · ถ้าใต้ท้องรถสูงมาก ระยะที่ล้อลอยจะน้อยลง · และจุดรองยกต้องสูงกว่า 12 ซม. จึงจะสอดแม่แรงเข้าได้ · งานถอดล้อต้องการแค่ให้ล้อลอยพ้นพื้นพอหมุนล้อ/ดึงล้อออกได้ ไม่จำเป็นต้องยกสูงสุด

ง. ใช้แป้นและด้ามจับให้ถูก Controls

ส่วนควบคุมหน้าที่วิธีใช้
แป้นเหยียบใหญ่สีแดงปั๊มยกขึ้น ตามข้อมูลสินค้าเหยียบลงจนสุดแล้วยกเท้าให้แป้นกลับเอง ทำซ้ำเป็นจังหวะ · ยิ่งใกล้รับน้ำหนักรถ ยิ่งเหยียบช้าลง
แป้นเล็กสีดำปลดลด (ตามรูปผู้ผลิต) ⚠ ยังไม่ได้ยืนยันกดเบา ๆ ทีละน้อยให้แท่นลดช้า ๆ · ฝึกตอนแม่แรงเปล่าก่อน คำแนะนำทั่วไป
ด้ามจับยาวสีแดงลาก เข็น จัดตำแหน่ง ตามข้อมูลสินค้าลากเข้า-ออกใต้รถตอนแท่นยังไม่รับน้ำหนัก · ห้ามใช้ด้ามงัดรถ ห้ามแขวนของหนักที่ด้าม คำแนะนำทั่วไป
เหล็กล็อก + ลูกบิดล็อกกันแท่นลด ตามข้อมูลสินค้าลงล็อกทุกครั้งก่อนทำงาน · ปลดหลังยกขึ้นเล็กน้อยเท่านั้น (ข้อ ข.)
คู่มือการใช้งานแม่แรงยกมอเตอร์ไซค์ไฮดรอลิก แบบเหยียบ รุ่น MCJ-680 · รหัสสินค้า 35752 หน้า 4 / 11
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
รถที่เหมาะ และงานที่ทำได้
SUITABLE VEHICLES & APPLICATIONS

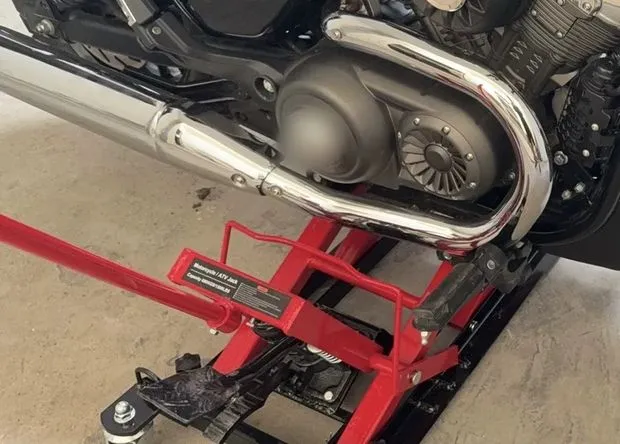

แม่แรงยกบิ๊กไบค์ครุยเซอร์ รูปจริงจากลูกค้า

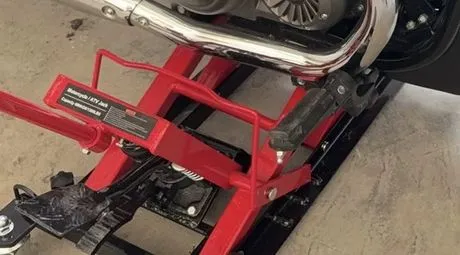

รูปจริงจากลูกค้า แม่แรงอยู่ใต้ท้องรถครุยเซอร์ แท่นรองยางรับใต้โครง (โลโก้บนรถเบลอไว้)

ก. รถที่ใช้ได้ Vehicles

บิ๊กไบค์ · ครุยเซอร์ · ทัวริ่งรองใต้โครงคู่ใต้เครื่อง · เหมาะที่สุดกับรถที่ใต้ท้องเป็นโครงเหล็กเรียบ
รถ ATVรองใต้โครงกลางตัวรถ ตรวจสมดุลหน้า-หลังก่อนยกสูง
มอเตอร์ไซค์ไฟฟ้าห้ามรองใต้กล่องแบตเตอรี่/ฝาครอบพลาสติก ต้องหาโครงเหล็ก คำแนะนำทั่วไป
มอเตอร์ไซค์ทั่วไปใช้ได้ถ้ามีจุดรองยกที่เป็นโครงเหล็กและสูงจากพื้นเกิน 12 ซม.
ห้ามใช้กับ — ไม่ใช่แม่แรงยกรถยนต์ ห้ามยกรถยนต์ · ห้ามยกรถที่หนักเกิน 680 กก. (1,500 ปอนด์) · ห้ามใช้กับรถที่ใต้ท้องเตี้ยกว่า 12 ซม. หรือไม่มีโครงให้รองยก · ห้ามใช้ยกคนหรือสิ่งของอื่น

ข. งานที่ทำได้เมื่อยกรถบนแม่แรง Applications

1ถอดล้อ · เปลี่ยนยางล้อหน้า-หลังลอยพ้นพื้น ถอดแกนล้อได้ทีละล้อ (ล็อก + รัดสายก่อน)
2ซ่อมช่วงล่าง · โช้คโช้คไม่รับน้ำหนักรถ ถอด-ใส่สะดวก
3ถ่ายน้ำมันเครื่องรถตั้งตรง ไม่เอียงบนขาตั้งข้าง น้ำมันไหลออกหมด
4โซ่ · สายพาน · เบรกหมุนล้อหลังได้อิสระ ปรับตั้งโซ่/เบรกง่าย
5ล้าง · เคลือบ · ขัดเงาเข้าถึงล้อและซุ้มล้อได้รอบคัน
6ตั้งรถตรงเก็บในโรงรถยกเล็กน้อยให้ยางไม่รับน้ำหนักขณะจอดซ่อมหลายวัน (ล็อกไว้เสมอ)

ค. เช็ก 3 ข้อก่อนเลือกใช้/ก่อนสั่งซื้อ Quick check

1น้ำหนักรถดูในคู่มือรถ รวมของที่ติดรถ ต้องไม่เกิน 680 กก.
2ความสูงใต้ท้องรถวัดจากพื้นถึงโครงที่จะรอง ต้องสูงกว่า 12 ซม.
3มีโครงให้รองใต้เครื่องต้องมีโครงเหล็ก/เฟรมให้แท่นรองยางรับได้ทั้ง 2 แท่น

ไม่แน่ใจข้อไหน — ถ่ายรูปใต้ท้องรถด้านข้างพร้อมตลับเมตรวางเทียบ ส่งให้ฝ่ายขายทาง LINE @PYCM

ง. แม่แรงตัวนี้ต่างจากอุปกรณ์อื่นอย่างไร Compared คำแนะนำทั่วไป

เรื่องขาตั้งยกล้อหลัง / ขาตั้งกลางของรถแม่แรง MCJ-680
ล้อที่ลอยส่วนใหญ่ยกได้ทีละล้อยกจากใต้ท้องรถ ล้อหน้า-หลังลอยพร้อมกัน
รถครุยเซอร์หลายคันไม่มีขาตั้งกลาง/จุดใส่ขาตั้งยกใช้โครงใต้เครื่องเป็นจุดรองได้
แรงที่ใช้ต้องงัด/ยกด้วยแรงแขนเหยียบเท้า ไฮดรอลิกช่วยยก มือว่างประคองรถ
ความสูงทำงานล้อพ้นพื้นเล็กน้อยยกได้ถึงแท่นรอง 42 ซม. ล็อกได้หลายระดับ
คู่มือการใช้งานแม่แรงยกมอเตอร์ไซค์ไฮดรอลิก แบบเหยียบ รุ่น MCJ-680 · รหัสสินค้า 35752 หน้า 5 / 11
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
ตรวจก่อนใช้ครั้งแรก
FIRST-TIME INSPECTION & TEST

ก. แกะกล่องและตรวจรับสินค้า Unpacking คำแนะนำทั่วไป

ข. ประกอบและทดสอบเปล่า (ยังไม่มีรถ) Assembly & empty test

  1. ประกอบด้ามจับ (ถ้าแยกมาในกล่อง): เสียบด้ามเข้าเบ้าฝั่งชุดปั๊ม ขันน็อต/สลักยึดให้แน่น ด้ามไม่โยก คำแนะนำทั่วไป
  2. ตั้งแม่แรงบนพื้นคอนกรีตเรียบ ไม่มีคราบน้ำมัน · ห้ามพื้นดิน พื้นไม้ แผ่นยาง หรือพื้นลาด
  3. ไล่อากาศในระบบ (หลังขนส่งมักมีอากาศค้าง): กดแป้นปลดลดค้างไว้ แล้วเหยียบแป้นปั๊มหลายครั้งสุดช่วง จากนั้นปล่อย คำแนะนำทั่วไป
  4. ยกเปล่าจนสูงสุด (42 ซม.) นับจำนวนครั้งที่เหยียบไว้ — แท่นต้องขึ้นนิ่ง ไม่กระตุก ไม่เอียงซ้าย-ขวา
  5. หยุดกลางทาง 5 นาที ดูว่าแท่นค้างอยู่ ไม่ลดเอง
  6. ฝึกลงตัวล็อกนิรภัยที่หลายระดับ และฝึกปลดล็อกตามหน้า 4
  7. ลดลงต่ำสุดช้า ๆ ด้วยแป้นปลดลด ฝึกกดเบา ๆ จนคุมความเร็วได้
  8. ตรวจรั่วซ้ำ รอบขวดไฮดรอลิกและข้อต่อ — ถ้ามีน้ำมันซึมเพิ่ม หยุดใช้และติดต่อฝ่ายบริการ

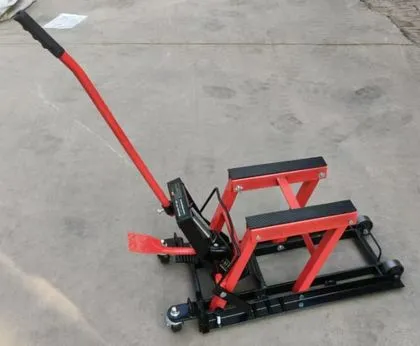

ภาพสินค้าจริง ตั้งบนพื้นคอนกรีตเรียบก่อนทดสอบ
ภาพสินค้าจริงตั้งบนพื้นคอนกรีตเรียบก่อนทดสอบ
ภาพสินค้าจริง แป้นแดงปั๊มยก · แป้นเล็กสีดำปลดลด
ภาพสินค้าจริงแป้นแดงปั๊มยก · แป้นเล็กสีดำปลดลด
ทำไมต้องทดสอบเปล่า — ให้ผู้ใช้รู้จังหวะเหยียบ จังหวะปลดลด และตำแหน่งล็อก ก่อนมีรถหนักอยู่บนแม่แรง · ถ้าพบอาการผิดปกติตอนเปล่า ห้ามนำไปยกรถจริง · ชนิดน้ำมันไฮดรอลิกและรูเติม สอบถามฝ่ายขาย

ค. บันทึกการตรวจเครื่อง — จดรอบแรกและทุกเดือน Inspection log คำแนะนำทั่วไป

วันที่ยก-ลดเปล่า (ปกติ/กระตุก)ค้างกลางทาง 5 นาทีน้ำมันซึมล็อก · สลัก · ล้อผู้ตรวจ / หมายเหตุ
ตัวอย่างปกติไม่ลดไม่มีปกติใช้ครั้งแรก


คู่มือการใช้งานแม่แรงยกมอเตอร์ไซค์ไฮดรอลิก แบบเหยียบ รุ่น MCJ-680 · รหัสสินค้า 35752 หน้า 6 / 11
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
หาจุดยกที่ถูกต้อง
FINDING THE RIGHT LIFT POINT

ก. วางแม่แรงตรงไหน Lift point คำแนะนำทั่วไป

1234ด้ามจับ① ✔ รองใต้โครงเหล็ก/เฟรมคู่ใต้เครื่อง② ✘ ห้ามรองท่อไอเสีย/หม้อพัก③ ✘ ห้ามรองแคร้งเครื่อง/อ่างน้ำมัน④ ✘ ห้ามรองชิ้นพลาสติก/ฝาครอบ/ถังน้ำมันล้อลอยพ้นพื้นเล็กน้อย

แผนภาพทั่วไป (ไม่ใช่รถรุ่นใดรุ่นหนึ่ง) · ตำแหน่งจุดยกจริงให้ดูคู่มือรถคันนั้นประกอบ

จุดที่รองได้
  • โครงเหล็ก/เฟรมคู่ใต้เครื่อง — ให้แท่นยางทั้ง 2 แท่นรับเฟรมซ้าย-ขวา
  • แผ่นกันกระแทกใต้เครื่องที่เป็นเหล็กยึดกับเฟรม (skid plate) คำแนะนำทั่วไป
  • จุดยกที่คู่มือรถระบุไว้
ห้ามรอง
  • ท่อไอเสีย · หม้อพัก (บุบ/ร้อน)
  • แคร้งเครื่อง · อ่างน้ำมัน (แตกได้ น้ำมันรั่ว)
  • ชิ้นพลาสติก ฝาครอบ กล่องแบตเตอรี่ สายไฟ ท่อน้ำมัน

ข. ศูนย์ถ่วงต้องอยู่กลางแท่น Balance คำแนะนำทั่วไป

  • สอดแม่แรงเข้าใต้ท้องรถตรงกลางระหว่างล้อหน้า-หลัง แนวแท่นรองขวางตัวรถ
  • รถส่วนใหญ่หนักด้านเครื่องยนต์ — ให้กึ่งกลางแท่นอยู่ใต้เครื่อง ไม่เยื้องไปทางล้อหน้าหรือล้อหลัง
  • ยกจนแท่นแตะโครงแล้วหยุดดู: แท่นยางต้องแนบโครงทั้ง 2 แท่น ไม่เอียง ไม่ค้ำจุดเดียว
  • ยกขึ้นอีกเล็กน้อยให้ล้อเริ่มลอย แล้วโยกรถเบา ๆ หน้า-หลัง — ถ้ารถหัวทิ่มหรือท้ายตก ลดลงแล้วเลื่อนแม่แรงไปทางด้านที่ตก
  • ใต้ท้องรถทำสี/ชุบ ให้รองผ้าหรือแผ่นยางเพิ่มบนแท่น กันรอย
  • วัดความสูงจุดรองยกก่อนซื้อ/ก่อนใช้ — ต้องสูงกว่า 12 ซม. ถึงจะสอดแม่แรงเข้าได้
แม่แรงใต้ท้องรถครุยเซอร์
รูปจริงจากลูกค้า แท่นรองยางรับใต้โครงรถ ด้ามจับและแป้นยื่นออกด้านข้าง
ถ้าหาจุดยกไม่ได้ — ไม่ต้องฝืนใช้ · ถ่ายรูปใต้ท้องรถส่งให้ฝ่ายขายทาง LINE @PYCM ช่วยดูก่อน (สอบถามฝ่ายขาย)
คู่มือการใช้งานแม่แรงยกมอเตอร์ไซค์ไฮดรอลิก แบบเหยียบ รุ่น MCJ-680 · รหัสสินค้า 35752 หน้า 7 / 11
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
ขั้นตอนยกรถ และลดรถทีละขั้น
LIFTING & LOWERING — STEP BY STEP
ก่อนยกทุกครั้ง — น้ำหนักรถไม่เกิน 680 กก. (1,500 ปอนด์) (ดูในคู่มือรถ รวมของที่ติดรถ) · พื้นเรียบแข็งแรง · แม่แรงทดสอบเปล่าแล้ว · ตัวล็อกนิรภัยใช้งานได้ · เตรียมสายรัดอย่างน้อย 2 เส้น

ก. ยกรถ Lift

  1. จอดรถบนพื้นเรียบ ดับเครื่อง เข้าเกียร์ แล้วตั้งขาตั้งข้าง · ถอดกุญแจ · เครื่องร้อนให้รอเย็นก่อน (ท่อไอเสียร้อน)
  2. ลดแม่แรงลงต่ำสุด (12 ซม.) และยกเหล็กล็อกให้พ้นราง
  3. ลากแม่แรงด้วยด้ามจับเข้าใต้ท้องรถ จากด้านข้าง ให้อยู่ตรงกลางระหว่างล้อ ด้ามและแป้นเหยียบยื่นออกด้านข้างรถ
  4. จัดแท่นรองยางให้อยู่ใต้โครงรถ ตามหน้า 7 — กึ่งกลางแท่นอยู่ใต้เครื่อง
  5. เหยียบปั๊มช้า ๆ จนแท่นแตะโครง แล้วหยุดตรวจว่าแท่นแนบโครงทั้ง 2 แท่น
  6. มือหนึ่งประคองแฮนด์/เบาะ เท้าเหยียบปั๊มต่อ ยกจนรถตั้งตรงพ้นขาตั้งข้าง แล้วพับขาตั้งข้างเก็บ
  7. ยกต่อจนล้อทั้งสองลอยพ้นพื้นเล็กน้อย (หรือสูงตามงาน ไม่เกิน 42 ซม.) — หยุดทันทีถ้ารถเอียงหรือมีเสียงผิดปกติ
  8. ลงตัวล็อกนิรภัย ให้น้ำหนักวางบนเหล็กล็อก (หน้า 4)
  9. รัดสายอย่างน้อย 2 จุด: คล้องโครงรถซ้าย-ขวาลงกับโครงแม่แรง ดึงตึงเท่ากัน · ไม่พาดสายเบรก/สายไฟ คำแนะนำทั่วไป — สายรัดในชุด ⚠ ยังไม่ได้ยืนยัน
  10. เขย่ารถเบา ๆ — รถต้องนิ่ง ไม่โยก ไม่ไถลบนแท่น จึงเริ่มทำงาน
รูปจริงจากลูกค้า แท่นรองรับใต้โครง ด้ามยื่นออกข้างรถ
รูปจริงจากลูกค้าแท่นรองรับใต้โครง ด้ามยื่นออกข้างรถ
ภาพสินค้าจริง เหยียบแป้นแดงยก · แป้นเล็กลดลง
ภาพสินค้าจริงเหยียบแป้นแดงยก · แป้นเล็กลดลง
ภาพสินค้าจริง ลงเหล็กล็อกในร่องก่อนทำงาน
ภาพสินค้าจริงลงเหล็กล็อกในร่องก่อนทำงาน

ข. ระหว่างทำงาน While working

ค. ลดรถลง Lower

  1. เก็บเครื่องมือ ใส่ล้อและชิ้นส่วนกลับครบ · ทุกคนถอยห่าง เท้าห่างแท่นและโครงกรรไกร
  2. คลายสายรัด แล้วเหยียบปั๊มยกขึ้นเล็กน้อยให้น้ำหนักออกจากเหล็กล็อก → ยกเหล็กล็อกพ้นหมุด
  3. มือประคองรถ กดแป้นปลดลดเบา ๆ ลดลงช้า ๆ จนล้อแตะพื้น → กางขาตั้งข้าง → ลดต่อจนแท่นพ้นโครง
  4. ลากแม่แรงออกจากใต้รถด้วยด้ามจับ · ลดแท่นต่ำสุดแล้วเก็บ
คู่มือการใช้งานแม่แรงยกมอเตอร์ไซค์ไฮดรอลิก แบบเหยียบ รุ่น MCJ-680 · รหัสสินค้า 35752 หน้า 8 / 11
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
8
ข้อควรระวัง และการดูแลรักษา
SAFETY & MAINTENANCE

ก. ข้อควรระวัง Safety

  • ห้ามยกเกินพิกัด 680 กก. (1,500 ปอนด์) · ไม่แน่ใจน้ำหนักรถ สอบถามฝ่ายขายก่อน
  • ห้ามคนมุดหรือนอนใต้รถ ที่อยู่บนแม่แรง · ห้ามยื่นมือ/เท้าเข้าโครงกรรไกรขณะยก-ลด (หนีบได้)
  • ลงตัวล็อกนิรภัยทุกครั้งก่อนทำงาน + รัดสายทุกครั้ง ห้ามอาศัยแรงดันน้ำมันอย่างเดียว
  • ห้ามนั่งบนรถ ห้ามสตาร์ทหรือเร่งเครื่องขณะรถอยู่บนแม่แรง
  • ใช้บนพื้นเรียบแข็งแรงเท่านั้น · ห้ามพื้นดิน พื้นทราย พื้นลาด หรือบนรถกระบะ
  • ห้ามลากหรือเข็นแม่แรงขณะมีรถอยู่บนแท่น · ห้ามยกรถยนต์หรือใช้ยกคน
  • ลดลงช้า ๆ ทุกครั้ง ห้ามปลดให้ตกกระแทก · เด็กและผู้ไม่เกี่ยวข้องห้ามใช้งาน

ข. เช็กลิสต์ก่อนยกทุกครั้ง (ติดข้างแม่แรง) Pre-lift checklist

ค. ตารางดูแลรักษา Maintenance คำแนะนำทั่วไป

หลังใช้ทุกครั้งเช็ดคราบน้ำมัน จาระบี ฝุ่น ออกจากแท่นรองยางและขวดไฮดรอลิก · ลดแท่นลงต่ำสุดแล้วเก็บ
ทุกสัปดาห์ตรวจคราบน้ำมันซึมรอบขวดไฮดรอลิกและชุดปั๊ม · ตรวจเหล็กล็อก หมุด สลักปิ่น กิ๊บล็อก · ยางบนแท่นไม่ฉีก
ทุกเดือนหยอดน้ำมันจุดหมุนโครงกรรไกร สลัก สปริง และล้อเลื่อน · ขันน็อตด้ามจับ · ทดสอบค้างกลางทาง 5 นาที (หน้า 6)
น้ำมันไฮดรอลิกตรวจ/เติมตอนแท่นลดต่ำสุดเท่านั้น · ใช้น้ำมันไฮดรอลิกสำหรับแม่แรง ห้ามใช้น้ำมันเบรก/น้ำมันเครื่อง · ชนิดและรูเติม สอบถามฝ่ายขาย
จัดเก็บเก็บในที่แห้ง ตำแหน่งลดต่ำสุด (ลดแรงค้างในกระบอก) · ไม่วางของหนักทับ · สีถลอกให้ทาสีซ่อม
ขวดไฮดรอลิก เช็ดให้แห้งแล้วสังเกตคราบซึม
ขวดไฮดรอลิกเช็ดให้แห้งแล้วสังเกตคราบซึม
เหล็กล็อก + หมุด ไม่คด ไม่หลวม ลงร่องได้ทุกระดับ
เหล็กล็อก + หมุดไม่คด ไม่หลวม ลงร่องได้ทุกระดับ
แท่นรองยาง ยางไม่ฉีก ไม่มีคราบน้ำมันลื่น
แท่นรองยางยางไม่ฉีก ไม่มีคราบน้ำมันลื่น

ง. ข้อควรระวังเฉพาะงาน Job-specific tips คำแนะนำทั่วไป

ถอดล้อหน้าน้ำหนักจะเทไปทางท้ายรถ — รัดสายให้แน่นก่อน และให้กึ่งกลางแท่นค่อนมาทางเครื่องยนต์
ถอดล้อหลัง/สวิงอาร์มน้ำหนักจะเทไปทางหัวรถ — ถอดทีละล้อ ห้ามถอดล้อหน้า-หลังพร้อมกัน
ถอดโช้ค/ช่วงล่างคลายน็อตทีละน้อย สังเกตว่ารถยังนิ่ง ถ้ารถขยับให้ลดลงก่อนแล้วรัดสายเพิ่ม
ถ่ายน้ำมันเครื่องวางถาดรองให้พ้นแม่แรง น้ำมันห้ามหยดลงแท่นรองยาง (ลื่น) · เช็ดทันทีถ้าหก
คู่มือการใช้งานแม่แรงยกมอเตอร์ไซค์ไฮดรอลิก แบบเหยียบ รุ่น MCJ-680 · รหัสสินค้า 35752 หน้า 9 / 11
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
9
แก้ปัญหาเบื้องต้น และการสั่งซื้อ
TROUBLESHOOTING · ORDERING

ก. แก้ปัญหาเบื้องต้น Troubleshooting คำแนะนำทั่วไป

อาการสาเหตุที่เป็นไปได้วิธีแก้ไข
เหยียบแล้วแท่นไม่ยกแป้นปลดลดค้าง/วาล์วปลดลดยังเปิด · น้ำมันน้อย · มีอากาศในระบบปล่อยแป้นปลดลดให้สุด · ไล่อากาศตามหน้า 6 · ตรวจ/เติมน้ำมัน (ชนิด สอบถามฝ่ายขาย)
ยกได้แต่ไม่ถึง 42 ซม.น้ำมันไฮดรอลิกน้อย · มีอากาศในระบบ · มีของขัดโครงกรรไกรไล่อากาศ · ตรวจระดับน้ำมันตอนลดต่ำสุด · เอาของออกจากโครง
ยกรถหนักไม่ขึ้นรถหนักเกินพิกัด · แท่นรองเยื้อง ค้ำจุดเดียวตรวจน้ำหนักรถ (ไม่เกิน 680 กก.) · จัดแม่แรงให้อยู่กลางรถใหม่
แท่นลดลงเองช้า ๆวาล์วปลดลดปิดไม่สนิท · ซีลในขวดไฮดรอลิกสึกลงตัวล็อกเสมอ · หยุดใช้งานแล้วติดต่อฝ่ายบริการ
น้ำมันซึมที่ขวดไฮดรอลิกซีลเสื่อม · น้ำมันเกิน · ข้อต่อหลวมเช็ดแห้งแล้วสังเกต ถ้ายังซึมให้หยุดใช้และติดต่อฝ่ายบริการ
ลดแท่นไม่ลงเหล็กล็อกยังพาดร่อง · มีของขัดใต้แท่น · แป้นปลดลดติดยกขึ้นเล็กน้อยแล้วยกเหล็กล็อกพ้นหมุด · เอาของออก · กดแป้นปลดลดซ้ำเบา ๆ
แท่นลดเร็วเกินไปกดแป้นปลดลดแรง/ลึกเกินไปกดเบา ๆ ทีละน้อย ฝึกตอนแม่แรงเปล่าก่อน
ยกกระตุก สั่น มีเสียงดังมีอากาศในระบบ · จุดหมุนกรรไกรแห้งไล่อากาศ · หยอดน้ำมันจุดหมุน · ไม่หายติดต่อฝ่ายบริการ
รถโยกหรือเอียงบนแท่นแท่นไม่อยู่ใต้โครง · ศูนย์ถ่วงเยื้อง · ยังไม่ได้รัดสายลดลงจนล้อแตะพื้น ตั้งขาตั้งข้าง แล้วจัดตำแหน่ง/รัดสายใหม่
ไล่อากาศในระบบ คำแนะนำทั่วไป — ทำตอนไม่มีรถบนแม่แรง: กดแป้นปลดลดค้างไว้ เหยียบแป้นปั๊มสุดช่วงหลายครั้ง · แล้วยก-ลดเปล่าเต็มช่วง 2–3 รอบ · ถ้ายังยกไม่ขึ้น ติดต่อฝ่ายบริการ
หยุดใช้ทันทีเมื่อ — แท่นลดเองขณะรับน้ำหนัก · น้ำมันพุ่งหรือไหลไม่หยุด · โครงกรรไกร/รอยเชื่อมร้าว · เหล็กล็อกคดหรือลงร่องไม่ได้

ถ้าแก้ตามตารางแล้วยังไม่หาย — หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ (หน้า 11)

ข. การสั่งซื้อ Ordering

สั่งซื้อขั้นต่ำ 1 เครื่องต่อคำสั่งซื้อ · หน่วยขาย: เครื่อง
สินค้าสั่งนำเข้าไม่มีสต็อกพร้อมส่ง ระยะเวลาสอบถามฝ่ายขาย
น้ำหนักประมาณ 30 กก.รวมกล่อง · ค่าขนส่งคิดตามน้ำหนัก
รับสินค้าเปิดตรวจกล่องก่อนเซ็นรับ ถ่ายรูปถ้ากล่องเสียหาย

ค. แม่แรงนี้เหมาะกับร้านคุณไหม Is it right for you? คำแนะนำทั่วไป

เหมาะ
  • ร้าน/อู่ที่ยกบิ๊กไบค์ ครุยเซอร์ ATV บ่อย และไม่มีจุดใส่ขาตั้งยก
  • ต้องการยกล้อหน้า-หลังพร้อมกัน ด้วยคนเดียว ไม่ใช้ไฟ/ลม
  • มีพื้นคอนกรีตเรียบ · ต้องการเก็บและย้ายง่าย
ไม่เหมาะ — ปรึกษาฝ่ายขาย
  • รถใต้ท้องเตี้ยกว่า 12 ซม. หรือไม่มีโครงให้รอง
  • รถหนักเกินพิกัด · ใช้ยกรถยนต์ไม่ได้
  • ต้องการยกสูงระดับเอวเพื่อยืนทำงาน (แม่แรงนี้สูงสุด 42 ซม.)

ง. ข้อมูลที่ยังไม่ยืนยัน Not confirmed — ให้สอบถามฝ่ายขายก่อนสั่ง

ความยาวตัวเครื่อง · ขนาดกล่อง สายรัดรถมีในชุดหรือไม่ ชนิด/ปริมาณน้ำมันไฮดรอลิก · ตำแหน่งรูเติม จำนวนครั้งเหยียบถึงสูงสุด หน้าที่แป้นเล็กสีดำ (ปลดลด ตามรูปผู้ผลิต) หน้าที่ละเอียดของลูกบิดสกรูดำที่รางล็อก
คู่มือการใช้งานแม่แรงยกมอเตอร์ไซค์ไฮดรอลิก แบบเหยียบ รุ่น MCJ-680 · รหัสสินค้า 35752 หน้า 10 / 11
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
10
คำถามที่พบบ่อย และติดต่อฝ่ายบริการ
FAQ · CONTACT

ก. คำถามที่พบบ่อย FAQ

ใช้กับบิ๊กไบค์ได้ไหม?ได้ ถ้าน้ำหนักรถรวมของที่ติดรถไม่เกิน 680 กก. (1,500 ปอนด์) และมีโครงใต้เครื่องให้แท่นรองรับ · รถหนักมากหรือใต้ท้องแปลก สอบถามฝ่ายขายก่อน
ต้องใช้ไฟฟ้าหรือปั๊มลมไหม?ไม่ต้อง — ระบบไฮดรอลิกเหยียบเท้า ใช้แรงเท้าอย่างเดียว ไม่มีปลั๊ก ไม่ต่อลม
ยกรถยนต์ได้ไหม?ไม่ได้ — ไม่ใช่แม่แรงยกรถยนต์ ออกแบบสำหรับมอเตอร์ไซค์และรถ ATV
รถเตี้ยมาก ใต้ท้องต่ำกว่า 12 ซม. ใช้ได้ไหม?ไม่ได้ — แม่แรงลดต่ำสุดที่ 12 ซม. จุดรองยกต้องสูงกว่านี้จึงจะสอดเข้าได้ · วัดจากพื้นถึงโครงใต้รถก่อน
ยกได้สูงสุดเท่าไร?แท่นรองสูงสุด 42 ซม. (ประมาณใต้หัวเข่า) · ระยะที่ล้อลอย = 42 ซม. ลบความสูงจุดรองยกใต้รถ (หน้า 4)
มีสายรัดในชุดไหม?⚠ ยังไม่ได้ยืนยัน สอบถามฝ่ายขาย · แนะนำเตรียมสายรัดแบบมีเฟืองล็อกอย่างน้อย 2 เส้น คำแนะนำทั่วไป
ใช้คนเดียวได้ไหม?ได้ — เท้าเหยียบปั๊ม มืออีกข้างประคองรถ · รถหนักมากหรือยังไม่คล่อง ให้มีคนช่วยประคองอีก 1 คน
ใช้กับ ATV ได้ไหม?ได้ ตามป้ายบนเครื่อง (Motorcycle / ATV Jack) · รองใต้โครงกลางตัวรถ ตรวจสมดุลก่อนยก และน้ำหนักไม่เกินพิกัด
เหยียบกี่ครั้งถึงสูงสุด?สอบถามฝ่ายขาย — ขึ้นกับน้ำหนักรถ · ลองนับตอนทดสอบเปล่า (หน้า 6)
ใช้น้ำมันไฮดรอลิกชนิดไหน?⚠ ยังไม่ได้ยืนยัน สอบถามฝ่ายขาย · ห้ามใช้น้ำมันเบรกหรือน้ำมันเครื่องแทน คำแนะนำทั่วไป
ใช้กับสกู๊ตเตอร์ได้ไหม?ขึ้นกับรุ่น — ต้องมีโครงเหล็กใต้ท้องรถให้รองและสูงกว่า 12 ซม. · สกู๊ตเตอร์หลายรุ่นใต้ท้องเป็นฝาครอบพลาสติก ห้ามรองตรงนั้น ส่งรูปใต้ท้องรถให้สอบถามฝ่ายขาย
ยกทีละล้อ (วางแม่แรงเยื้อง) ได้ไหม?ไม่แนะนำ — ออกแบบให้รองกลางรถ ยกล้อหน้า-หลังพร้อมกัน การวางเยื้องทำให้ศูนย์ถ่วงไม่อยู่กลางแท่น รถอาจหัวทิ่ม/ท้ายตก คำแนะนำทั่วไป
ทิ้งรถไว้บนแม่แรงข้ามคืนได้ไหม?ได้เมื่อลงตัวล็อกนิรภัย + รัดสายแล้วเท่านั้น และพื้นต้องเรียบแข็งแรง คำแนะนำทั่วไป

ข. สรุปตอบลูกค้าใน 1 นาที (สำหรับฝ่ายขาย) Sales summary

ยกอะไรได้บิ๊กไบค์ ครุยเซอร์ ทัวริ่ง ATV รถไฟฟ้า มอเตอร์ไซค์ทั่วไป · ไม่เกิน 680 กก.
ยกอย่างไรสอดใต้ท้องรถ รองโครง เหยียบเท้ายก ไม่ใช้ไฟ/ลม คนเดียวได้
สูงเท่าไรแท่นรอง 12–42 ซม. · ล้อหน้า-หลังลอยพร้อมกัน
ปลอดภัยอย่างไรตัวล็อกนิรภัยหลายระดับ + รัดสาย · ห้ามคนมุดใต้รถ
☎
สอบถามการใช้งาน การเลือกจุดยก หรือพบปัญหา — หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2
แจ้งรหัสสินค้า 35752 (รุ่น MCJ-680) พร้อมรูปหรือคลิปอาการ และรูปใต้ท้องรถ จะช่วยให้ตรวจสอบได้เร็วขึ้น · www.panyachemipan.com

เอกสารนี้เรียบเรียงจากข้อมูลและภาพสินค้า ร่วมกับหลักการใช้แม่แรงกรรไกรไฮดรอลิกทั่วไป · หัวข้อที่ติดป้าย "คำแนะนำทั่วไป" ให้ปรับตามหน้างานจริง · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย

คู่มือการใช้งานแม่แรงยกมอเตอร์ไซค์ไฮดรอลิก แบบเหยียบ รุ่น MCJ-680 (ภาษาไทย) — รหัส 35752 — ภาพประกอบ 29

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM📞 02-114-7416

ดูรายละเอียดสินค้า

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
