เครื่องหมุนปิดฝาขวดอัตโนมัติ 4 ล้อ แบบตั้งโต๊ะ
Desktop Automatic 4-Wheel Screw Capping Machine · รุ่น ACP-4W (7 รุ่น)
รหัสสินค้า 35742 – 35748
ACP-4W110 · 4WSV · 4WMB · 4WTR

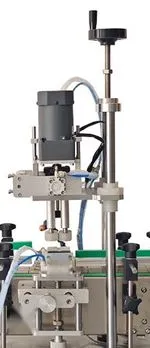

ACP-4W200 · ACP-HEAD · ACP-4WVB

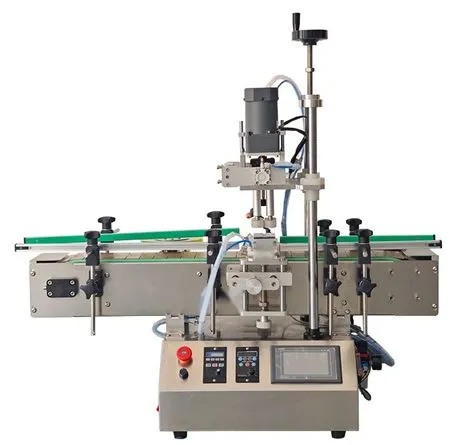

ภาพสินค้า: รุ่นมาตรฐาน ACP-4W110 (รุ่นเซอร์โว ACP-4WSV หน้าตาเหมือนกัน)
เครื่องขันฝาเกลียวอัตโนมัติสำหรับไลน์บรรจุขนาดเล็ก-กลาง — วางขวดที่เติมของแล้วและวางฝาไว้บนปากขวดลงสายพาน
ขวดวิ่งผ่านล้อแยกขวด ตัวหนีบขวดจับตัวขวด แล้วล้อยางหมุนฝา 2 คู่ (4 ล้อ) ประกบฝาสองข้างขันจนแน่น ออกปลายสายพานพร้อมแพ็ก ตามข้อมูลสินค้า
สิ่งสำคัญก่อนซื้อ/ก่อนใช้
- เครื่องนี้หมุนปิดฝาอย่างเดียว ไม่เติมของเหลว — ต้องเติมด้วยมือหรือเครื่องบรรจุแยก (ต่อกับเครื่องบรรจุในไลน์ได้)
- ใช้กับฝาที่ปิดด้วยการหมุนเกลียวเท่านั้น — ไม่ใช่เครื่องกดฝา (ฝากดล็อก) ไม่ใช่เครื่องจีบฝา
- ต้องมีปั๊มลม จ่ายลม 0.4–0.6 MPa (ไม่รวมปั๊มลม) + ไฟ 220V มีสายดิน
- ส่งตัวอย่างขวด + ฝาให้ตรวจก่อนสั่ง — ขวดทรงพิเศษ/เรียวสูงอาจต้องสั่งทำแท่นยึดขวด
จุดเด่น Features
| ›หมุนปิดฝาต่อเนื่อง 20–40 ครั้ง/นาทีขวดวิ่งตามสายพาน ล้อยางหมุนฝา 4 ล้อขันฝาให้ขณะขวดเคลื่อนที่ ไม่ต้องหยุดขวด ไม่ต้องขันมือทีละขวด (ความเร็วขึ้นกับขวด/ฝา) ตามข้อมูลสินค้า | ›ฝา 20–60 มม. · ขวดสูง 30–260 มม.ใช้กับฝาเกลียว · ฝาปากเป็ด · ฝาผีเสื้อ (ฝาพับ) · หัวปั๊มโลชั่น · หัวสเปรย์ — ขวดพลาสติก/แก้ว ทรงกลม ทรงแบน แกลลอนเล็ก กระปุกครีม ตามข้อมูลสินค้า | ›ปรับเปลี่ยนขวดด้วยลูกบิดมือหมุนปรับความสูงหัว · ล้อปรับรูปตัว T ปรับช่วงหมุนฝาซ้าย-ขวาพร้อมกัน · ตัวหนีบขวดปรับกว้าง/สูงด้วยลูกบิด ไม่ต้องคลายน็อต ตามข้อมูลสินค้า |
| ›จอสัมผัส PLC + ปุ่มปรับรอบตัวควบคุมความเร็วสายพาน · ความเร็วล้อแยกขวด · ลูกบิดแรงบิดหมุนฝา · ปุ่มหยุดฉุกเฉิน · เซนเซอร์ไฟเบอร์ตรวจขวด ตามข้อมูลสินค้า | ›ตั้งโต๊ะ ขนาดประมาณ 110×55×115 ซม.โครงสแตนเลสและอะลูมิเนียม น้ำหนักประมาณ 75 กก. · ไฟ 220V 50Hz · ใช้ลมอัด 0.4–0.6 MPa จากปั๊มลม (ไม่รวมปั๊มลม) ตามข้อมูลสินค้า | ›7 รุ่นให้เลือกรุ่นมาตรฐาน · เซอร์โว · ฐานล้อเลื่อน · ฐานล้อ + ถาดรับขวด · สายพาน 2 ม. · เฉพาะชุดหัว · ชามสั่นป้อนฝาอัตโนมัติ (ตารางหน้า 2) |
เหมาะกับงาน Who uses it
เครื่องสำอาง สกินแคร์ (ขวดปั๊ม · กระปุกครีม)น้ำยาทำความสะอาด · น้ำยาล้างจานเคมีภัณฑ์ในบ้าน · แกลลอนเล็กซอส น้ำมัน เครื่องดื่มยา อาหารเสริม สมุนไพรแบรนด์ที่ผลิตวันละหลายร้อย–หลายพันขวด
ข้อมูลหลัก
ฝา Ø ประมาณ 20–60 มม. · ขวดสูง 30–260 มม. · 20–40 ครั้ง/นาที
ไฟ 220V 50Hz · ลมอัด 0.4–0.6 MPa (ไม่รวมปั๊มลม)
เครื่องประมาณ 110×55×115 ซม. · ประมาณ 75 กก. (รุ่นมาตรฐาน)
สั่งซื้อขั้นต่ำ 1 เครื่อง ต่อคำสั่งซื้อ (ACP-HEAD 1 ชุด) · สินค้าสั่งนำเข้า
เกี่ยวกับเอกสารนี้ — เรียบเรียงโดยปัญญาเคมีภัณฑ์ จากข้อมูลรุ่น ตารางสเปก ภาพสินค้า และคลิปทดสอบของผู้ผลิต
ร่วมกับหลักการใช้เครื่องหมุนฝาแบบล้อทั่วไป · มีป้ายกำกับที่มา ตามข้อมูลสินค้า / คำแนะนำทั่วไป / ⚠ ยังไม่ได้ยืนยัน / ภาพจริงจากคลิปทดสอบ ·
ภาพสินค้าอาจต่างจากของจริงเล็กน้อย ให้ยึดสินค้าที่ได้รับจริงเป็นหลัก
เนื้อหาในคู่มือ Contents
1ตารางเทียบ 7 รุ่น · การสั่งซื้อ · หน้า 2
2วิธีเลือกรุ่น · งาน/ฝาที่เหมาะ · หน้า 3
3สเปก · ขนาด · ขวดที่ทดสอบ · หน้า 4

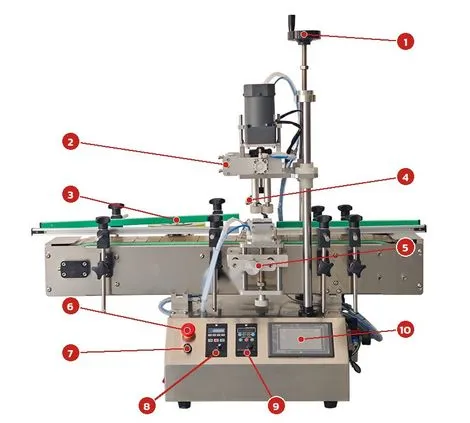

4ส่วนประกอบ 10 จุด · หน้า 5
5หลักการหมุนฝา 4 ล้อ · หน้า 6
6ตรวจรับ · การติดตั้ง ไฟ/ลม/ไลน์ · หน้า 7
7ปรับตั้งเมื่อเปลี่ยนขวด/ฝา · หน้า 8

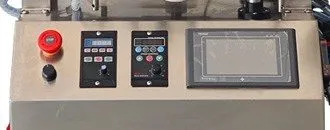

8ใช้งานประจำวัน · แผงควบคุม · ชามสั่น · หน้า 9
9ความปลอดภัย · ข้อควรระวัง · หน้า 10
10ดูแลรักษา · ชิ้นส่วนสึกหรอ · หน้า 11
11แก้ปัญหาเบื้องต้น · หน้า 12
12คำถามที่พบบ่อย · ภาพจริง · ติดต่อ · หน้า 13
3สเปก · ขนาด · ขวดที่ทดสอบ
SPECIFICATIONS
| รายการ | ค่า (ตามผู้ผลิต · ค่าโดยประมาณ) | หมายเหตุ |
|---|
| งานหมุนฝา |
| ชนิดเครื่อง | เครื่องหมุนปิดฝาเกลียวอัตโนมัติ ล้อหมุนฝา 4 ล้อ (ล้อยาง 2 คู่ ประกบฝาสองข้าง) แบบตั้งโต๊ะ | ตามข้อมูลสินค้า |
|---|
| ขนาดฝา (Ø) | ประมาณ 20–60 มม. | ฝานอกช่วง สอบถามฝ่ายขาย |
|---|
| ความสูงขวด | 30–260 มม. (ปรับความสูงหัวด้วยมือหมุน) | ขวดเรียวสูง/ทรงพิเศษ อาจต้องทำแท่นยึดขวด |
|---|
| ความเร็ว | 20–40 ครั้ง/นาที | ขึ้นกับรูปทรงขวด/ฝา และการป้อนขวด |
|---|
| ฝาที่ใช้ได้ | ฝาเกลียว · ฝาปากเป็ด · ฝาผีเสื้อ (ฝาพับ) · หัวปั๊มโลชั่น · หัวสเปรย์ | ตามข้อมูลสินค้า |
|---|
| ขวดที่ใช้ได้ | ขวดพลาสติก/แก้ว ทรงกลม/แบน แกลลอนเล็ก กระปุก | ส่งตัวอย่างก่อนสั่ง |
|---|
| ระบบขับและควบคุม (รุ่นมาตรฐาน) |
| มอเตอร์หมุนฝา | 60W × 2 ตัว | ACP-4WSV ใช้เซอร์โวมอเตอร์ (กำลัง สอบถามฝ่ายขาย) |
|---|
| มอเตอร์สายพาน / ล้อแยกขวด | สายพาน 60W ปรับรอบได้ · ล้อแยกขวด 25W | |
|---|
| การควบคุม | จอสัมผัส PLC · ตัวควบคุมความเร็วสายพาน/ล้อแยกขวด · ลูกบิดแรงบิด · ปุ่มหยุดฉุกเฉิน | เมนูบนจอ ⚠ ยังไม่ได้ยืนยัน |
|---|
| ตรวจจับขวด | เซนเซอร์ไฟเบอร์ออปติก ปรับมุมได้ | |
|---|
| ไฟฟ้า · ลม · ตัวเครื่อง |
| ไฟฟ้า | 220V 50Hz | ต่อสายดินทุกครั้ง |
|---|
| ลมอัด | 0.4–0.6 MPa | ไม่รวมปั๊มลม |
|---|
| ขนาดเครื่อง | ประมาณ 110×55×115 ซม. (ยาว×กว้าง×สูง) | ACP-4WSV ประมาณ 110×55×105 ซม. |
|---|
| น้ำหนัก · วัสดุ | ประมาณ 75 กก. · โครงสแตนเลสและอะลูมิเนียมอัลลอย | ACP-4WSV ประมาณ 72 กก. |
|---|
| สายพาน | ยาว 1.1 ม. (ACP-4W200 ยาว 2 ม.) | ACP-4WMB สูงจากพื้น ~75 ซม. |
|---|

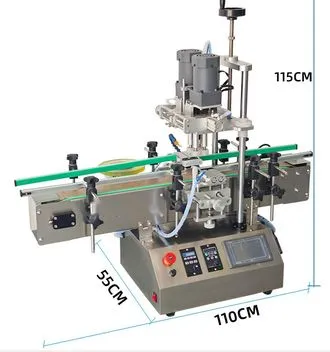

ภาพสินค้า: ขนาดเครื่องรุ่นมาตรฐาน ยาว 110 · กว้าง 55 · สูง 115 ซม. (CM = เซนติเมตร)
ผู้ผลิตให้ตัวเลขบางรายการไว้ 2 ชุด — คู่มือนี้ใช้ค่าที่ต่ำกว่าเพื่อไม่ให้คาดหวังเกินจริง · แรงบิดสูงสุด ขนาดชามสั่น ความเร็วป้อนฝา → สอบถามฝ่ายขาย
ขวดและฝาที่ผู้ผลิตทดสอบในคลิป Tested containers ภาพจริงจากคลิปทดสอบ

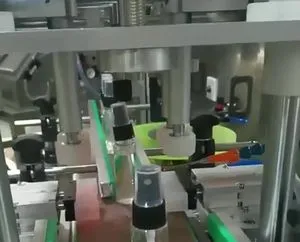

ขวดหัวสเปรย์ล้อยางประกบคอสเปรย์แล้วหมุนขัน

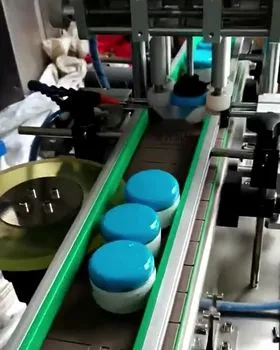

กระปุกครีมฝาเกลียวฝากว้าง เรียงบนสายพาน

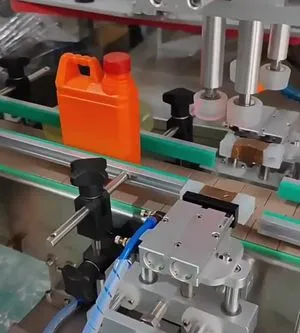

แกลลอนเล็กฝาเกลียวปรับหัวสูง + ตัวหนีบกว้าง

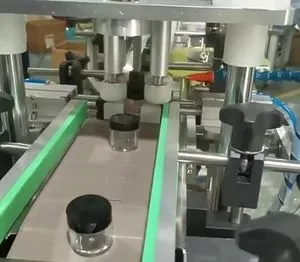

กระปุกฝาดำวิ่งเข้าหัวหมุนฝาต่อเนื่อง
ก่อนสั่ง ให้ลูกค้าเตรียม — ขวด + ฝาจริงอย่างน้อยแบบละ 10–20 ชุด (เติมของจริงหรือน้ำให้น้ำหนักใกล้เคียง) แจ้งจำนวนผลิตต่อวัน และวิธีวางฝา (คนวาง/ชามสั่น)
เพื่อเลือกรุ่นและตั้งเครื่องให้ตรงงาน คำแนะนำทั่วไป
5หลักการหมุนปิดฝา 4 ล้อ
HOW 4-WHEEL CAPPING WORKS
1วางขวด + ฝาขวดเติมแล้ว วางฝาบนปากขวด (หรือชามสั่นวางให้) ลงสายพาน
›
2ล้อแยกขวดเว้นระยะขวดที่เบียดกัน ให้เข้าทีละขวด
›
3ตัวหนีบจับขวดแผ่นหนีบ 2 ข้างจับตัวขวด ไม่ให้หมุนตาม
›
4ล้อ 4 ล้อขันฝาล้อยาง 2 คู่หมุนประกบฝา ขันเกลียวลงขณะขวดวิ่ง
›
5ออกปลายสายพานฝาแน่น พร้อมตรวจ/แพ็ก
ทำไมฝาถึงแน่น Principle คำแนะนำทั่วไป
- ล้อยางอยู่ด้านข้างของฝา (ไม่ได้จับฝาจากด้านบน) — ล้อแต่ละข้างหมุนสวนทางกันจึงพาฝาหมุนไปทางขันเกลียว ขณะที่ขวดเลื่อนผ่านช่องระหว่างล้อ
- ล้อคู่แรกช่วยหมุนพาฝาลงเกลียว ล้อคู่หลังขันจนแน่น — ฝาจึงแน่นต่อเนื่องโดยไม่ต้องหยุดสายพาน
- ตัวหนีบขวดต้องจับขวดให้แน่นพอ ถ้าหลวม ขวดจะหมุนตามฝา ฝาไม่แน่น
- ความแน่นของฝาขึ้นกับ 3 อย่าง: ระยะห่างล้อกับฝา (ล้อปรับรูปตัว T) · แรงบิด (ลูกบิดหน้าเครื่อง) · ความเร็วสายพาน (ขวดอยู่ในช่วงล้อนานแค่ไหน)
- รุ่นเซอร์โว ACP-4WSV ควบคุมการหมุนของล้อด้วยเซอร์โวมอเตอร์ แรงบิดสม่ำเสมอกว่า เหมาะกับฝาบอบบาง ตามข้อมูลสินค้า
ภาพจริงจากคลิปทดสอบ ขวดหัวสเปรย์ผ่านล้อหมุนฝา — ล้อยางสีขาวประกบคอสเปรย์สองข้าง
ลำดับภาพจริงจากคลิปทดสอบ Real test ภาพจริงจากคลิปทดสอบ

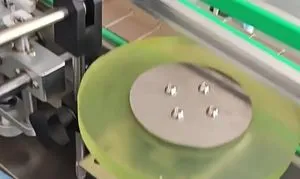

1 ล้อแยกขวดจานสีเหลืองใสกับมอเตอร์ใต้จาน

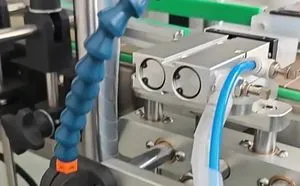

2 ชุดหนีบ + ลูกบิดลูกบิดดำปรับตำแหน่ง

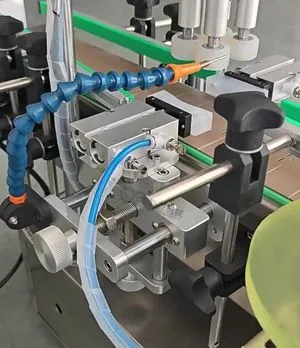

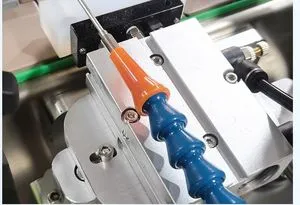

3 เซนเซอร์ไฟเบอร์ท่อสีฟ้า ปลายสีส้มชี้ตำแหน่งขวด
4 แกลลอนเข้าหัวล้อหมุนฝาขันฝาแดง
สิ่งที่เครื่องทำให้
- ขันฝาที่วางไว้บนปากขวดแล้ว ให้แน่นสม่ำเสมอ
- เว้นระยะขวด · ตรวจจับขวดด้วยเซนเซอร์

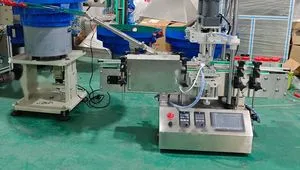

- ACP-4WVB: เรียงฝาและวางฝาบนขวดอัตโนมัติด้วย
สิ่งที่เครื่องไม่ได้ทำ
- ไม่เติมของเหลว/ครีม · ไม่ติดฉลาก · ไม่ซีลฟอยล์
- รุ่นทั่วไปไม่วางฝาเอง — คนต้องวางฝาบนปากขวดก่อน
- ไม่วัดค่าแรงบิดเป็นตัวเลข — ตรวจความแน่นด้วยการทดลองบิดเปิด
จุดตั้งเริ่มต้นตามชนิดฝา Starting points คำแนะนำทั่วไป
| ชนิดฝา | ล้อยางจับตรงไหน | แรงบิด / ความเร็ว | ข้อสังเกต |
|---|
| ฝาเกลียวทั่วไป | กึ่งกลางความสูงฝา | เริ่มต่ำ · ความเร็วปานกลาง | ฝามีร่องกันลื่นจะขันได้แน่นง่ายกว่า |
|---|
| หัวปั๊ม / หัวสเปรย์ | ฝาเกลียวที่คอปั๊ม (ไม่ใช่ตัวหัวกด) | ต่ำ · ช้าลงเล็กน้อย | หัวกดต้องไม่ชนชุดหัว · ปรับหัวสูงพอ |
|---|
| ฝาปากเป็ด / ฝาผีเสื้อ | ส่วนล่างของฝาที่เป็นทรงกลม | ต่ำ–ปานกลาง | ปิดฝาพับก่อนเข้าเครื่อง กันฝาพับโดนล้อ |
|---|
| ฝากระปุกกว้าง | ขอบฝา ระดับล่างของฝา | ปานกลาง · ช้า | ฝากว้างใกล้ 60 มม. ระวังฝาเอียงตอนเข้า |
|---|
| ฝาแกลลอน | กึ่งกลางฝา | ปานกลาง–สูง | ตัวหนีบต้องจับแกลลอนแน่น กันแกลลอนหมุน |
|---|
6ตรวจรับ · การติดตั้ง ไฟ / ลม / ไลน์บรรจุ
RECEIVING · INSTALLATION
ก. ตรวจรับสินค้า — เปิดตรวจกล่องก่อนเซ็นรับ Receiving
- รุ่นตรงกับที่สั่ง (ฐานล้อ · ถาด · สายพาน 2 ม. · ชามสั่น · ชุดหัว)
- ลังไม้/กล่องไม่แตก ตัวเครื่องไม่บุบ จอสัมผัสไม่ร้าว
- ล้อยางหมุนฝาครบ 4 ล้อ ไม่ฉีก · ล้อแยกขวดไม่แตก
- ราวกันขวด ลูกบิด มือหมุน ครบ ไม่หัก · สายลม/สายไฟไม่ขาด
พบปัญหา — ถ่ายรูปกล่องและจุดที่พบก่อนเซ็นรับ แจ้ง LINE @PYCM พร้อมรหัสสินค้า · เครื่องหนักประมาณ 75 กก. (ชามสั่นรวมกล่องประมาณ 160 กก.) ยกอย่างน้อย 2–4 คน หรือใช้รถยก คำแนะนำทั่วไป
ข. ที่ตั้งเครื่อง Location คำแนะนำทั่วไป
- โต๊ะ/พื้นแข็งแรง ได้ระดับ รับน้ำหนักเกิน 100 กก. — ถ้าโต๊ะสั่น ฝาจะเบี้ยว
- รุ่นฐานล้อ (4WMB/4WTR): ล็อกล้อทุกล้อ/ลดขาตั้งก่อนเดินเครื่อง
- เว้นที่รอบเครื่องอย่างน้อย 60 ซม. ให้เดินปรับลูกบิดและซ่อมบำรุงได้
- ห่างจุดล้างพื้น/น้ำกระเด็น ไม่ตั้งกลางแจ้ง
ค. ไฟฟ้า Power
- 220V 50Hz เต้ารับมีสายดิน — ให้ช่างไฟตรวจ ไม่ใช้ปลั๊กพ่วงสายเล็ก
- รูปแบบขาปลั๊ก/ความยาวสายไฟ สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน — เตรียมช่างต่อปลั๊กให้เข้ากับเต้ารับ
ง. ลมอัด 0.4–0.6 MPa Compressed air

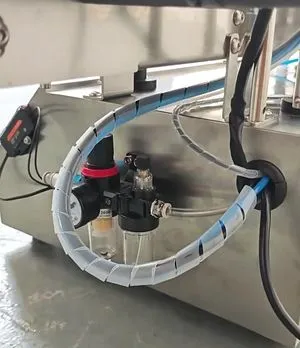

ภาพจริงจากคลิปทดสอบ ชุดกรองลม/ปรับแรงดัน
- เตรียมปั๊มลม (ไม่รวมในชุด) ที่จ่ายลมได้ต่อเนื่อง 0.4–0.6 MPa (ประมาณ 4–6 บาร์)
- ต่อสายลมจากปั๊มเข้าชุดกรองลมของเครื่อง
- ตั้งแรงดันที่ตัวปรับ อ่านเกจ ห้ามเกิน 0.6 MPa
- ตรวจรอยรั่วที่ข้อต่อ (ฟังเสียงฟ่อ/ใช้น้ำสบู่)
ขนาดปั๊มลม/ปริมาณลมที่ใช้ สอบถามฝ่ายขาย — ถ้าใช้ปั๊มร่วมกับเครื่องอื่น ให้เผื่อปริมาณลม คำแนะนำทั่วไป
จ. ต่อเข้ากับไลน์บรรจุ Line integration คำแนะนำทั่วไป
| ใช้เดี่ยว ๆ | คนวางขวดที่เติมแล้ว + วางฝาที่ต้นสายพาน · คนเก็บขวดที่ปลายสายพาน (4WTR มีถาดรับขวด 40×40 ซม.) |
|---|
| ต่อท้ายเครื่องบรรจุ | ให้ระดับสายพานสองเครื่องเท่ากัน ช่องต่อเรียบไม่มีขั้น · ตั้งความเร็วสายพานเครื่องหมุนฝาให้รับขวดทันเครื่องบรรจุ · ACP-4WMB สายพานสูงประมาณ 75 ซม. |
|---|
| ACP-HEAD (ชุดหัว) | ยึดชุดหัวกับโครงไลน์เดิมให้มั่นคง ตั้งฉากกับสายพาน · การต่อไฟ ตัวควบคุม ลม และตัวหนีบขวด สอบถามฝ่ายขายก่อนสั่ง ⚠ ยังไม่ได้ยืนยัน · ให้ช่างที่มีประสบการณ์ติดตั้ง |
|---|
ฉ. ตัวอย่างลำดับไลน์บรรจุขนาดเล็ก Example line คำแนะนำทั่วไป
1เติมเติมด้วยมือหรือเครื่องบรรจุแยก (ไม่ใช่เครื่องนี้)
›
2เช็ดปากขวดไม่ให้มีคราบลื่น
›
3วางฝาคนวางตรงปากขวด หรือชามสั่น (4WVB)
›
4หมุนปิดฝาเครื่อง ACP-4W
›
5ตรวจ · แพ็กสุ่มบิดตรวจ ติดฉลาก บรรจุลัง
ACP-4WMB ฐานล้อเลื่อนเข็นเข้าต่อไลน์ ล็อกล้อก่อนใช้

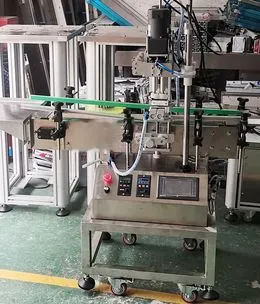

ACP-4WTR ฐานล้อ + ถาดถาดสแตนเลสรับขวดที่ปลายสาย

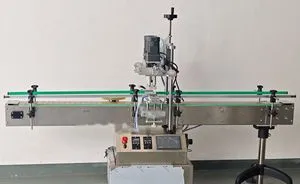

ACP-4W200 สายพาน 2 ม.มีที่วางขวดก่อน/หลังปิดฝา
ช. เช็กลิสต์ก่อนเดินเครื่องครั้งแรก First run
- เครื่องตั้งได้ระดับ ไม่โยก · ล้อฐานล็อกแล้ว
- ต่อสายดินแล้ว · ไฟ 220V
- ลมเข้า 0.4–0.6 MPa ไม่มีรอยรั่ว
- ปุ่มหยุดฉุกเฉินกดแล้วเครื่องหยุดจริง
- เดินเปล่า 5 นาที ฟังเสียงมอเตอร์/สายพาน
- ตั้งค่าตามขวดจริง (หน้า 8) · ทดลอง 10–20 ขวด
7ปรับตั้งเมื่อเปลี่ยนขวด / ฝา
CHANGEOVER & ADJUSTMENT
ก่อนปรับทุกครั้ง — กดหยุดเครื่อง ปิดสวิตช์ ถอดปลั๊ก และปลดลม · ห้ามยื่นมือเข้าใกล้ล้อหมุนฝาขณะเครื่องทำงาน
- ความสูงหัว — วางขวดตัวอย่าง (ปิดฝาไว้หลวม ๆ) ใต้หัว หมุนมือหมุนด้านบนสุดจนล้อยางอยู่ประมาณกึ่งกลางความสูงของฝา (ฝาเตี้ยให้ขอบล่างล้ออยู่เหนือไหล่ขวดเล็กน้อย) คำแนะนำทั่วไป
- ระยะล้อหมุนฝา (ล้อปรับรูปตัว T) — หมุนให้ล้อยางสองข้างแตะฝาและกดเข้าเล็กน้อย (ประมาณ 1–3 มม.) ทั้งสองข้างเท่ากัน · หลวมไป = ฝาไม่แน่น · แน่นไป = ฝาเบี้ยว/เป็นรอย คำแนะนำทั่วไป

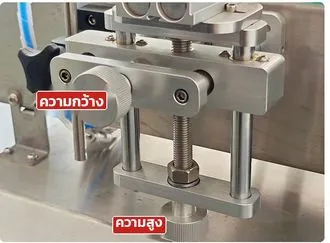

- ตัวหนีบขวด กว้าง / สูง — หมุนลูกบิดให้แผ่นหนีบจับส่วนที่แข็งที่สุดของตัวขวด (มักเป็นช่วงบน/ไหล่ขวด) แน่นพอไม่ให้ขวดหมุน แต่ขวดยังเลื่อนผ่านได้ ไม่บีบจนขวดยุบ
- ราวกันขวด — คลายลูกบิดดำที่ขายึด ปรับราวสีเขียวให้ห่างตัวขวดข้างละประมาณ 1–2 มม. ขวดตั้งตรงกลางสายพาน ไม่ส่าย คำแนะนำทั่วไป
- เซนเซอร์ไฟเบอร์ — ปรับท่อให้หัวเซนเซอร์ชี้ตัวขวดที่ระดับเดียวกันทุกขวด (ไม่ชี้ฝา/ช่องว่าง) ทดลองเลื่อนขวดผ่านว่าเครื่องตรวจจับได้
- ความเร็วสายพาน / ล้อแยกขวด — เริ่มช้าก่อน แล้วเพิ่มทีละน้อย · ล้อแยกขวดตั้งให้ขวดมีระยะห่างสม่ำเสมอ ไม่ชนกันเข้าหัว
- แรงบิด — ตั้งลูกบิดแรงบิดค่าต่ำก่อน แล้วเพิ่มทีละขั้นจนฝาแน่นตามต้องการ
- ทดลอง 10–20 ขวด — ตรวจทุกขวด: ฝาแน่น (ลองบิดเปิดด้วยมือ) · ฝาไม่เบี้ยว ไม่ข้ามเกลียว · ฝาไม่เป็นรอย · ขวดไม่รั่วเมื่อคว่ำ · จึงเริ่มผลิตจริง
ตารางบันทึกค่าตั้งต่อขวด Setup log — พิมพ์ติดข้างเครื่อง คำแนะนำทั่วไป
| ขวด / ฝา (รหัสสินค้าลูกค้า) | ความสูงหัว (รอบมือหมุน/ระยะ) | ระยะล้อ T | ตัวหนีบ กว้าง/สูง | ความเร็วสายพาน | ล้อแยกขวด | แรงบิด | ผู้ตั้ง/วันที่ |
|---|
| | | | | | | |
| | | | | | | |
| | | | | | | |
| | | | | | | |
| | | | | | | |
| | | | | | | |
| | | | | | | |
| | | | | | | |
จดค่าทุกครั้งที่ตั้งได้ดี ครั้งต่อไปเปลี่ยนขวดเดิมจะตั้งได้เร็วขึ้นมาก · ทำเครื่องหมายด้วยปากกาเคมีที่เสาปรับความสูงได้ คำแนะนำทั่วไป
ตรวจคุณภาพฝาหลังปรับตั้ง Cap check คำแนะนำทั่วไป
| บิดเปิดด้วยมือ | ต้องใช้แรงพอสมควรและเท่า ๆ กันทุกขวด — เปิดง่ายเกิน = หลวม · เปิดไม่ออก/ฝาร้าว = แน่นเกิน |
|---|
| คว่ำขวด 10 วินาที | ไม่มีของเหลวซึมที่รอยต่อฝา (ขวดที่เติมจริง) |
|---|
| มองด้านข้าง | ขอบฝาขนานกับไหล่ขวด ไม่เอียง ไม่ลอย — ฝาเอียงมักข้ามเกลียว |
|---|
| ผิวฝา | ไม่มีรอยขูด/รอยยางดำจากล้อ — มีรอยให้ลดแรงกดล้อหรือทำความสะอาดล้อ |
|---|
9ความปลอดภัย · ข้อควรระวัง
SAFETY
ไฟฟ้า
- ใช้ไฟ 220V ตามที่กำหนด ต่อสายดินทุกครั้ง ตามข้อมูลสินค้า
- ปิดสวิตช์และถอดปลั๊กก่อนปรับตั้ง ทำความสะอาด หรือเปลี่ยนชิ้นส่วน
- ห้ามฉีดน้ำใส่ตู้ควบคุม จอสัมผัส และมอเตอร์
- สายไฟชำรุด/ปลั๊กร้อน — หยุดใช้และแจ้งช่าง
ชิ้นส่วนหมุน · จุดหนีบ
- ห้ามยื่นมือเข้าใกล้ล้อหมุนฝา ตัวหนีบขวด ล้อแยกขวด ขณะเครื่องทำงาน ตามข้อมูลสินค้า
- มัดผม เก็บชายเสื้อ ถอดเครื่องประดับ · ไม่สวมถุงมือหลวมใกล้ล้อหมุน
- ขวดติด → กดหยุดก่อนเสมอ แล้วจึงหยิบ
- ปิดเครื่องก่อนเปลี่ยนล้อยาง/สายพาน
ลมอัด
- ใช้แรงดัน 0.4–0.6 MPa ห้ามเกิน ตามข้อมูลสินค้า
- ปลดลมก่อนถอดสายลม/ข้อต่อ · ห้ามเป่าลมใส่ร่างกาย
- สายลมแตก/หลุด — ปิดลมที่ปั๊มทันที
ก่อนเปิดเครื่อง
- รู้ตำแหน่งปุ่มหยุดฉุกเฉิน ก่อนเปิดเครื่อง ตามข้อมูลสินค้า
- ไม่มีเครื่องมือ ผ้า หรือขวดแตกค้างบนสายพาน
- รุ่นฐานล้อ: ล็อกล้อแล้ว · เครื่องไม่โยก
ข้อควรระวังด้านงานผลิต Product quality คำแนะนำทั่วไป
- ทดลองหมุนฝาด้วยขวดตัวอย่างก่อนเดินไลน์จริงทุกครั้งที่เปลี่ยนขนาดขวด/ฝา แล้วตรวจความแน่นฝา ตามข้อมูลสินค้า
- แรงบิดสูงเกินทำให้ฝาแตก เกลียวรูด หรือหัวปั๊มเสีย — เริ่มต่ำแล้วค่อยเพิ่ม
- ปากขวดเปียกน้ำมัน/ครีม ทำให้ฝาลื่น ไม่แน่น — เช็ดปากขวดหลังเติม
- ขวดแก้ว: ตั้งตัวหนีบแรงพอดี ไม่บีบแรง · ตรวจรอยร้าวก่อนเข้าเครื่อง
- งานอาหาร/เครื่องสำอาง: ทำความสะอาดชิ้นส่วนที่สัมผัสฝา/ขวดทุกวัน · ใช้ผ้าสะอาดและน้ำยาที่เหมาะกับงาน
- สารไวไฟ (แอลกอฮอล์เข้มข้น ทินเนอร์) — มอเตอร์และสวิตช์เป็นแหล่งประกายไฟ ต้องระบายอากาศดี สอบถามฝ่ายขายก่อนใช้กับงานลักษณะนี้
อุปกรณ์ที่ผู้ใช้เครื่องควรมี คำแนะนำทั่วไป — แว่นตานิรภัย (ขวดแก้ว/ฝาแตกกระเด็น) · ถุงมือกระชับมือสำหรับหยิบขวด (ถอดก่อนปรับตั้งใกล้ล้อ) · หมวกคลุมผม · รองเท้าหุ้มส้น ·
ผู้ใช้ต้องผ่านการสอนใช้งาน และมีผู้รับผิดชอบเครื่องประจำกะ

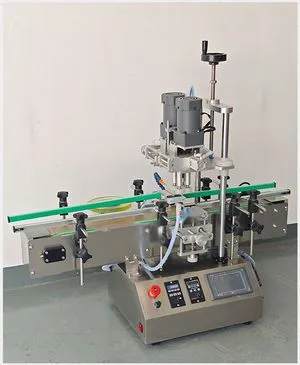

ภาพจริงตัวเครื่องมุมเฉียงด้านหน้า

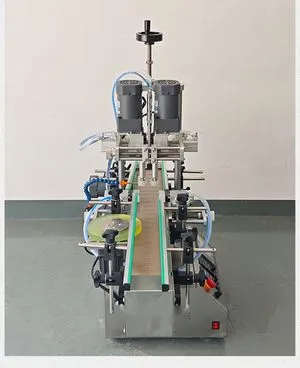

ภาพจริงตัวเครื่องมองตามแนวสายพาน
บริเวณอันตรายล้อยางหมุนฝาและตัวหนีบ — ห้ามยื่นมือ
10ดูแลรักษา · ชิ้นส่วนสึกหรอ
MAINTENANCE
| ทุกวัน (หลังเลิกงาน) | เช็ดคราบของเหลว/ครีมบนสายพาน ล้อหมุนฝา ราวกันขวด ด้วยผ้าหมาด ตามข้อมูลสินค้า · เช็ดปลายเซนเซอร์ไฟเบอร์ · ตรวจล้อยางไม่มีเศษฝา/คราบเหนียว · ปิดลม ถอดปลั๊ก |
| ทุกสัปดาห์ | ระบายน้ำในถังปั๊มลมและถ้วยกรองลม ตามข้อมูลสินค้า · ตรวจการสึกของล้อยาง (ผิวมัน/เป็นร่อง/แข็ง) · ตรวจลูกบิดและขายึดราวไม่หลวม · ตรวจสายลมไม่พับ ไม่รั่ว |
| ทุกเดือน | ตรวจความตึงสายพาน ตามข้อมูลสินค้า · หยอดน้ำมันรางเลื่อนและเกลียวปรับระดับ (บาง ๆ เช็ดส่วนเกิน) ตามข้อมูลสินค้า · ตรวจขั้วสายไฟ/สายดิน · ทำความสะอาดใต้สายพาน |
| เมื่อเปลี่ยนงาน | ทำความสะอาดชิ้นส่วนสัมผัสขวด/ฝา · จดค่าตั้งของขวดเดิม (หน้า 8) · ตรวจล้อยางก่อนตั้งค่าใหม่ |
ล้อยางหมุนฝา — ชิ้นส่วนที่สึกเร็วที่สุด Capping wheels
- ล้อยางสึก/ลื่น ทำให้ฝาไม่แน่น แม้เพิ่มแรงบิดแล้ว — ให้เปลี่ยนล้อ (อะไหล่สอบถามฝ่ายขาย) ตามข้อมูลสินค้า
- เปลี่ยนทั้งคู่พร้อมกัน ให้ขนาดสองข้างเท่ากัน ฝาจะไม่เบี้ยว คำแนะนำทั่วไป
- หลังเปลี่ยนล้อ ต้องตั้งระยะล้อ T ใหม่ และทดลอง 10–20 ขวด (หน้า 8)
- คราบครีม/น้ำมันบนล้อทำให้ลื่น — เช็ดด้วยผ้าชุบน้ำสบู่อ่อน แล้วเช็ดแห้ง ห้ามใช้ตัวทำละลายแรงกับล้อยาง คำแนะนำทั่วไป
อะไหล่ที่ควรสำรอง Spare parts คำแนะนำทั่วไป
ล้อยางหมุนฝา 1 ชุด (4 ล้อ)ไส้กรองลมข้อต่อ/สายลมแท่นยึดขวดตามรุ่นขวด (ถ้าสั่งทำ)
รายการและรหัสอะไหล่ สอบถามฝ่ายขาย — แจ้งรหัสสินค้าเครื่อง (35742–35748) และส่งรูปชิ้นส่วนเดิม

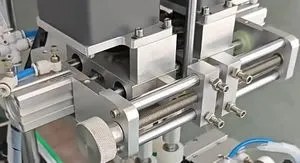

ภาพจริงจากคลิปทดสอบ ล้อยางหมุนฝาสีขาวใต้ชุดหัว — ตรวจการสึกทุกสัปดาห์
ทำความสะอาดอย่างถูกวิธี
- ผ้าหมาด/ผ้าชุบน้ำสบู่อ่อน แล้วเช็ดแห้ง
- สแตนเลสเช็ดตามแนวลายเสี้ยน
- คราบเหนียวบนสายพาน ใช้น้ำอุ่นเช็ดทีละช่วง
ห้าม
- ฉีดน้ำแรงดันสูง/ราดน้ำใส่ตัวเครื่อง
- ใช้ฝอยขัดเหล็ก/กรดแก่บนสแตนเลส
- ทำความสะอาดขณะเครื่องเดิน
บันทึกการบำรุงรักษา Maintenance log
| วันที่ | รายการ (ทำความสะอาด/ระบายน้ำ/เปลี่ยนล้อ ฯลฯ) | ชิ้นส่วนที่เปลี่ยน | ผลตรวจหลังทำ | ผู้ทำ |
|---|
| | | | |
| | | | |
| | | | |
| | | | |
| | | | |
| | | | |
| | | | |
| | | | |
ย้ายเครื่อง / ไม่ได้ใช้นาน — ปลดลม ถอดปลั๊ก คลายแรงกดล้อ T เล็กน้อยกันล้อยางเสียรูป · คลุมกันฝุ่น · รุ่นฐานล้อเข็นช้า ๆ บนพื้นเรียบ ระวังหัวเครื่องโยก คำแนะนำทั่วไป
11แก้ปัญหาเบื้องต้น
TROUBLESHOOTING
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ |
|---|
| ฝาไม่แน่น | ล้อยางห่างฝาเกินไป · แรงบิดต่ำ · ล้อสึก/มีคราบลื่น · สายพานเร็วเกิน | บีบระยะล้อ T เข้า 1 มม. · เพิ่มแรงบิดทีละขั้น · เช็ด/เปลี่ยนล้อ · ลดความเร็วสายพาน |
| ฝาแน่นเกิน / ฝาแตก / เกลียวรูด | แรงบิดสูง · ล้อกดฝาแน่นเกิน | ลดแรงบิด · ขยายระยะล้อ T · ฝาบอบบางพิจารณารุ่นเซอร์โว ACP-4WSV |
| ฝาเบี้ยว / ข้ามเกลียว | วางฝาเอียง · ความสูงหัวไม่ตรงฝา · ล้อสองข้างไม่เท่ากัน · ปากขวดไม่ตรงกลางสายพาน | วางฝาให้ตรง · ปรับความสูงหัว · ปรับล้อ T ให้สองข้างเท่ากัน · ปรับราวกันขวดให้ขวดอยู่กลาง |
| ขวดหมุนตามฝา | ตัวหนีบขวดหลวม/หนีบผิดตำแหน่ง · ผิวขวดลื่น | ปรับตัวหนีบให้แน่นขึ้น/จับช่วงที่แข็งของขวด · เช็ดผิวขวด · ขวดทรงพิเศษอาจต้องทำแท่นยึดขวด |
| ขวดล้ม | ขวดฐานแคบ/เบา · ราวห่างเกิน · ล้อแยกขวดเร็วเกิน · รอยต่อสายพานไม่เรียบ | ปรับราวให้ชิดขึ้น · ลดความเร็วล้อแยกขวด · ปรับระดับรอยต่อ · ขวดเปล่าเบามาก ทดลองเติมก่อน |
| ขวดติด / ชนกันหน้าหัว | ตัวหนีบแคบเกิน · ล้อแยกขวดกับสายพานความเร็วไม่สัมพันธ์ | ขยายตัวหนีบเล็กน้อย · ตั้งความเร็วล้อแยกขวดให้ขวดเว้นระยะสม่ำเสมอ |
| ฝาเป็นรอย / ขอบฝาสึก | ล้อกดแรงเกิน · ล้อมีเศษคม/สึกเป็นร่อง | ลดแรงกดล้อ · ทำความสะอาด/เปลี่ยนล้อยาง |
| ฝาหลุดก่อนถึงหัว | วางฝาไม่ลงเกลียว · ขวดสั่นที่ล้อแยกขวด | หมุนฝาลงเกลียวเล็กน้อยตอนวาง · ลดความเร็ว · ตรวจรอยต่อสายพาน |
| เครื่องไม่ทำงาน / สายพานไม่เดิน | ปุ่มหยุดฉุกเฉินยังกดค้าง · ไม่มีไฟ · ยังไม่สั่งเดินที่จอ | หมุนปลดปุ่มแดง · ตรวจปลั๊ก/เบรกเกอร์ · สั่งเดินที่จอสัมผัส |
| กลไกลมไม่ทำงาน / ทำงานอ่อน | ลมไม่พอ ต่ำกว่า 0.4 MPa · สายลมรั่ว/พับ · กรองลมตัน | เปิดปั๊มลม ตั้งแรงดัน 0.4–0.6 MPa · ตรวจรอยรั่ว · ระบายน้ำ/ทำความสะอาดกรองลม |
| เครื่องไม่ตรวจจับขวด | หัวเซนเซอร์ไฟเบอร์เลื่อนตำแหน่ง/สกปรก · ขวดใสมาก | ปรับมุมหัวเซนเซอร์ชี้ตัวขวด · เช็ดหัวเซนเซอร์ · ขวดใส สอบถามฝ่ายขาย |
| ACP-4WVB ฝาไม่ไหลจากชามสั่น | ฝาน้อย/มากเกินในชาม · แรงสั่นต่ำ · ฝาติดในราง | เติมฝาประมาณครึ่งชาม · ปรับแรงสั่น · หยุดเครื่องแล้วเขี่ยฝาที่ติดออก |
ไล่หาสาเหตุ “ฝาไม่แน่น” ตามลำดับ Quick check คำแนะนำทั่วไป
1ฝาวางตรงไหมวางฝาให้ลงเกลียวตรง
›
2ขวดหมุนตามไหมปรับตัวหนีบ
›
3ล้อแตะฝาไหมบีบระยะล้อ T
›
4แรงบิด/ความเร็วเพิ่มแรงบิด ลดความเร็ว
›
5ล้อสึก/ลื่นเช็ดหรือเปลี่ยนล้อ
ตารางนี้รวบรวมจากหลักการทำงานของเครื่องหมุนฝาแบบล้อ คำแนะนำทั่วไป — ทุกครั้งที่แก้ ให้กดหยุด ปิดไฟ ปลดลม ก่อนยื่นมือเข้าใกล้ชิ้นส่วน
หยุดใช้ทันที แล้วติดต่อฝ่ายบริการ
- มีกลิ่นไหม้ ควัน หรือไฟรั่ว (ช็อตเมื่อแตะตัวเครื่อง)
- มอเตอร์ร้อนจัด มีเสียงครางดังผิดปกติ
- ปุ่มหยุดฉุกเฉินกดแล้วเครื่องไม่หยุด
- จอสัมผัสดับ/ค้าง หลังปิด-เปิดใหม่แล้ว
ข้อมูลที่ควรเตรียมเมื่อแจ้งปัญหา
- รหัสสินค้า/รุ่น (เช่น 35742 ACP-4W110)
- รูปขวด + ฝาที่ใช้ และค่าตั้งปัจจุบัน (หน้า 8)
- คลิปสั้นตอนเครื่องทำงานผิดปกติ
- รูปหน้าจอสัมผัส/ไฟเตือน (ถ้ามี)
12คำถามที่พบบ่อย · ภาพจริง · ติดต่อ
FAQ · REAL PHOTOS · CONTACT
| ใช้กับขวดหัวปั๊ม/หัวสเปรย์ได้ไหม? | ได้ — ล้อยางประกบส่วนฝาเกลียวที่คอปั๊ม/สเปรย์ (คลิปผู้ผลิตทดสอบขวดสเปรย์) · หัวปั๊มทรงสูง/คอยาวส่งตัวอย่างทดสอบก่อน |
| ใช้กับฝากดล็อก (snap-on) ได้ไหม? | ไม่ได้ — เครื่องนี้ปิดฝาด้วยการหมุนเกลียว ฝาที่ปิดด้วยการกดต้องใช้เครื่องกดฝา |
| เครื่องนี้เติมของเหลวได้ไหม? | ไม่ได้ — หมุนปิดฝาอย่างเดียว ต้องใช้เครื่องบรรจุแยก (ต่อกับเครื่องบรรจุในไลน์ได้) |
| ต้องมีปั๊มลมไหม? | ต้องมี — ใช้ลมอัด 0.4–0.6 MPa · ไม่รวมปั๊มลมในชุด |
| ใช้ไฟบ้านได้ไหม? | ใช้ไฟ 220V 50Hz ได้ (ไฟบ้านทั่วไป) ต้องมีสายดิน · ปั๊มลมใช้ไฟแยกตามรุ่นปั๊ม |
| ขวดแก้วได้ไหม? | ได้ — ผู้ผลิตระบุใช้กับขวดพลาสติกและแก้ว · ตั้งตัวหนีบแรงพอดี ตรวจขวดร้าวก่อนเข้าเครื่อง |
| ขวดแบน / ขวดเหลี่ยม / ขวดเรียวสูง ใช้ได้ไหม? | ส่งตัวอย่างขวด + ฝาให้ตรวจก่อน — บางทรงต้องสั่งทำแท่นยึดขวดเพิ่ม |
| เปลี่ยนขนาดขวดบ่อย ๆ ยุ่งไหม? | ปรับด้วยมือหมุน/ลูกบิดทั้งหมด ไม่ต้องคลายน็อต · จดค่าตั้งไว้ (หน้า 8) ครั้งต่อไปตั้งเร็วขึ้น |
| เร็วแค่ไหน? | 20–40 ครั้ง/นาที ขึ้นกับรูปทรงขวด/ฝาและความเร็วคนป้อนขวด |
| ฝาเล็ก/ใหญ่แค่ไหน? | ฝา Ø ประมาณ 20–60 มม. · ขวดสูง 30–260 มม. — นอกช่วงนี้สอบถามฝ่ายขาย |
| รุ่นเซอร์โวต่างจากรุ่นมาตรฐานอย่างไร? | ใช้เซอร์โวมอเตอร์ขับล้อหมุนฝา ควบคุมแรงบิดแม่นยำและสม่ำเสมอกว่า เหมาะกับฝาบอบบาง |
| ใช้คนกี่คน? | รุ่นทั่วไป: คนป้อนขวด+วางฝา 1 คน และคนเก็บ/แพ็กที่ปลายสายพาน · รุ่นชามสั่นลดงานวางฝาได้ (คำแนะนำทั่วไป) |
| ใช้กับฝาโลหะได้ไหม? | ฝาเกลียวโลหะที่หมุนปิดได้ ส่งตัวอย่างทดสอบก่อน — ผิวฝาโลหะอาจเป็นรอยจากล้อ |
| ชามสั่นใช้กับฝาได้ทุกแบบไหม? | ชามสั่นตั้งตามรูปฝาของลูกค้า — ต้องส่งตัวอย่างฝาก่อนสั่ง · เปลี่ยนแบบฝาสอบถามฝ่ายขาย |
ข้อมูลที่ยังไม่ได้ยืนยัน — สอบถามฝ่ายขาย Unconfirmed
กำลังเซอร์โวมอเตอร์ของ ACP-4WSV
แรงบิดสูงสุดที่ขันได้ (เป็นตัวเลข)
ขนาดชามสั่นและความเร็วป้อนฝา (ACP-4WVB)
การต่อไฟ/ตัวควบคุมของชุดหัว ACP-HEAD
ภาษาเมนูบนจอสัมผัส · รูปแบบขาปลั๊ก
ขวดทรงพิเศษที่ต้องสั่งทำแท่นยึดขวด
กระปุกครีมเรียงเข้าหัวภาพจริงจากคลิปทดสอบ
แกลลอนเล็กฝาเกลียวภาพจริงจากคลิปทดสอบ
ตัวเครื่องจริงรุ่นมาตรฐาน
