แท่นยกมอเตอร์ไซค์ ระบบลม-ไฮดรอลิก แบบกรรไกร
Air-Hydraulic Motorcycle Scissor Lift · พื้นแท่น 200 × 60 ซม. · ยกสูง 21–78 ซม. · รุ่น MCL-AH2000
รหัสสินค้า 35741
รุ่น MCL-AH2000 · หน่วย: เครื่อง
เอกสาร เรียบเรียงโดยปัญญาเคมีภัณฑ์
แท่นยกมอเตอร์ไซค์ MCL-AH2000
ภาพสินค้า: ตัวหนีบล้อหน้า (ซ้าย) · พื้นแท่นสีแดง · ทางขึ้นลาด (ขวา) · โครงกรรไกรและฐานสีดำ

แท่นยก/โต๊ะยกมอเตอร์ไซค์แบบกรรไกร สำหรับอู่และร้านซ่อม — เข็นรถขึ้นทางลาด ล้อหน้าเข้าตัวหนีบ รัดสาย แล้วเหยียบแป้นเท้าให้ลมอัดดันระบบไฮดรอลิกยกรถขึ้นมาระดับทำงาน 21–78 ซม. ตามข้อมูลสินค้า

ใช้กับรถจักรยานยนต์ทั่วไป สกู๊ตเตอร์ รถครุยเซอร์ บิ๊กไบค์ และจักรยานไฟฟ้า (น้ำหนักรถไม่เกินพิกัด) · งานเปลี่ยนยาง ถ่ายน้ำมัน ซ่อมเครื่อง/ช่วงล่าง ล้าง-เคลือบสี แต่งรถ · ต้องมีปั๊มลมในอู่ (ไม่รวมปั๊มลม)

สิ่งสำคัญก่อนใช้ — ยกเฉพาะรถที่หนักไม่เกิน 1,100 ปอนด์ (ประมาณ 500 กก.) ตามผู้ผลิต · ล้อหน้าต้องอยู่ในตัวหนีบล้อหน้า + รัดสายกับห่วงยึดอย่างน้อย 2 จุดทุกครั้ง · ยกถึงระดับแล้วใส่ตัวล็อกนิรภัยก่อนเริ่มงาน · ห้ามคนอยู่ใต้แท่นขณะลด · ตั้งบนพื้นเรียบแข็งแรง ขันขาค้ำให้แน่น และทดสอบยก-ลดเปล่าก่อนใช้ครั้งแรก (หน้า 5)

จุดเด่น Features

›ยกสูง 21–78 ซม. ทำงานระดับเอวต่ำสุด 21 ซม. เข็นรถขึ้นง่าย · สูงสุด 78 ซม. ช่างยืนหรือนั่งเก้าอี้ทำงานได้ ไม่ต้องก้ม/นั่งพื้น ตามข้อมูลสินค้า›ระบบลม-ไฮดรอลิก เหยียบแป้นเท้าใช้ลมอัดจากปั๊มลมในอู่ ดันน้ำมันในกระบอกยกโครงกรรไกร · ตัวแท่นไม่ใช้ไฟฟ้า ตามข้อมูลสินค้า›พื้นแท่น 200 (+20) × 60 ซม.เหล็กลายกันลื่นพ่นสีแดง ยาวพอสำหรับสกู๊ตเตอร์ถึงบิ๊กไบค์ ตามข้อมูลสินค้า
›ตัวหนีบล้อหน้า + ห่วงยึดสายรัดล้อหน้าเข้าร่องทรง V ปรับได้ · ห่วงตัว U หลายจุดไว้รัดรถให้นิ่ง ตามข้อมูลสินค้า›ฝาท้ายถอดได้ ช่อง 64 × 23.8 ซม.ถอดแล้วลดล้อหลังลงตามช่อง เปลี่ยนยาง/งานช่วงล่างหลังสะดวก ตามข้อมูลสินค้า›รับน้ำหนัก 1,100 ปอนด์ (ประมาณ 500 กก.)ตามผู้ผลิต · มีทางขึ้นลาด 60 ซม. ล้อเลื่อน และขาค้ำเกลียว ตามข้อมูลสินค้า

เหมาะกับใคร Who uses it

ร้านซ่อมมอเตอร์ไซค์อู่บิ๊กไบค์ · ศูนย์บริการร้านเปลี่ยนยาง · ถ่ายน้ำมันเครื่องร้านล้าง-เคลือบสี · ร้านแต่งรถร้านจักรยานไฟฟ้า/สกู๊ตเตอร์ไฟฟ้าโชว์รูมรถจักรยานยนต์โรงเรียนช่าง · ศูนย์ฝึกอาชีพช่างที่ซ่อมรถเองในโรงรถ
ข้อมูลหลัก
พื้นแท่น 200 ซม. + ส่วนต่อ 20 ซม. × กว้าง 60 ซม. · ทางขึ้นลาด 60 ซม. · ช่องฝาท้าย 64 × 23.8 ซม.
ความสูงพื้นแท่น 21–78 ซม. · รับน้ำหนัก 1,100 ปอนด์ (ประมาณ 500 กก.) ตามผู้ผลิต
ขับด้วยลมอัด + ไฮดรอลิก ผ่านแป้นเหยียบ · ไม่ใช้ไฟฟ้าที่ตัวแท่น · ไม่รวมปั๊มลม
แรงดันลม น้ำหนักเครื่อง เวลายก ขนาดล้อที่หนีบได้: สอบถามฝ่ายขาย · สั่งซื้อขั้นต่ำ 1 เครื่อง
เกี่ยวกับเอกสารนี้ — เรียบเรียงโดยปัญญาเคมีภัณฑ์ จากภาพ แบบขนาด และคลิปสินค้า ร่วมกับหลักการใช้แท่นยกลม-ไฮดรอลิกทั่วไป · มีป้ายกำกับที่มา ตามข้อมูลสินค้า / คำแนะนำทั่วไป / ⚠ ยังไม่ได้ยืนยัน · ภาพที่ใช้เป็นภาพจริงของสินค้า (ไม่มีภาพตัดต่อ) · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย ให้ยึดสินค้าที่ได้รับจริงเป็นหลัก

เนื้อหาในคู่มือ Contents

1ข้อมูลจำเพาะ · แบบขนาด · หน้า 2 2ชื่อชิ้นส่วนและหน้าที่ · หน้า 3 3หลักการทำงานลม-ไฮดรอลิก · หน้า 4 4ติดตั้ง · ตั้งเครื่องครั้งแรก · หน้า 5 5ขั้นตอนยกรถ-ลดรถทีละขั้น · หน้า 6 6ฝาท้าย · งานที่ทำได้ · ความปลอดภัย · หน้า 7 7ดูแลรักษา · แก้ปัญหา · หน้า 8 8คำถามที่พบบ่อย · การสั่งซื้อ · หน้า 9
คู่มือการใช้งานแท่นยกมอเตอร์ไซค์ ระบบลม-ไฮดรอลิก รุ่น MCL-AH2000 · รหัสสินค้า 35741 หน้า 1 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
ข้อมูลจำเพาะ และแบบขนาด
SPECIFICATIONS & DIMENSIONS

ก. ข้อมูลจำเพาะ Specifications

รุ่น / รหัสสินค้าMCL-AH2000 · รหัส 35741 · หน่วยขาย: เครื่อง ตามข้อมูลสินค้า
ประเภทแท่นยกมอเตอร์ไซค์แบบกรรไกร (scissor) ชั้นเดียว ขับด้วยระบบลม-ไฮดรอลิก (air-hydraulic) · ยก/ลดด้วยแป้นเหยียบ ตามข้อมูลสินค้า
พื้นแท่นยาว 200 ซม. + ส่วนต่อ 20 ซม. · กว้าง 60 ซม. · เหล็กลายกันลื่นพ่นสีแดง ตามข้อมูลสินค้า
ความสูงพื้นแท่นต่ำสุด 21 ซม. – สูงสุด 78 ซม. ตามข้อมูลสินค้า
ทางขึ้นลาด (ramp)ยาว 60 ซม. ถอดเก็บได้ · ความยาวรวมเมื่อต่อทางลาดประมาณ 2.8 ม. ตามข้อมูลสินค้า
ช่องฝาท้าย (ถอดได้)64 × 23.8 ซม. — อยู่ใต้ตำแหน่งล้อหลัง ใกล้ฝั่งทางลาด ตามข้อมูลสินค้า
พิกัดรับน้ำหนัก1,100 ปอนด์ (ประมาณ 500 กก.) ตามผู้ผลิต ตามข้อมูลสินค้า
อุปกรณ์บนแท่นตัวหนีบล้อหน้าทรง V ปรับได้ (ขอบยางดำ) · ห่วงยึดสายรัดตัว U หลายจุด · ตัวล็อกนิรภัย ตามข้อมูลสินค้า
ฐานโครงกรรไกร X + ฐานเหล็กสีดำ · ล้อเลื่อน 2 ล้อ (ฝั่งทางลาด) · ขาค้ำเกลียวลูกบิดดำ 2 จุด (ฝั่งหัวแท่น) ตามข้อมูลสินค้า
แหล่งพลังงานลมอัดจากปั๊มลม (ไม่รวมปั๊มลม) · ตัวแท่นไม่ใช้ไฟฟ้า ตามข้อมูลสินค้า
แรงดันลม · ข้อต่อสายลม · อัตราการใช้ลมสอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
น้ำหนักเครื่อง · ขนาดกล่องสอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
เวลายกถึงสูงสุด · ขนาดล้อที่ตัวหนีบรองรับ · ชนิดน้ำมันไฮดรอลิกสอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน

ข. แบบขนาด Dimensions ตามข้อมูลสินค้า

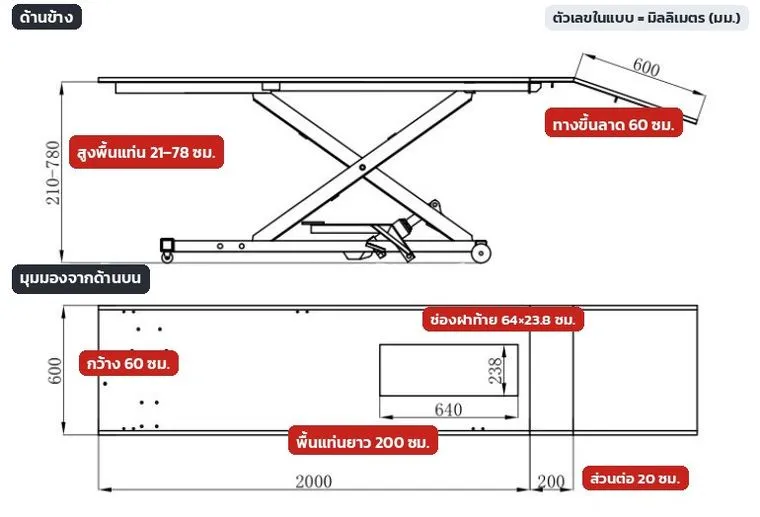

แบบขนาดแท่นยกมอเตอร์ไซค์ MCL-AH2000
แบบจากผู้ผลิต: ตัวเลขในแบบเป็นมิลลิเมตร — 210–780 มม. = สูง 21–78 ซม. · 2000 มม. = 200 ซม. · 600 มม. = 60 ซม. · 640 × 238 มม. = 64 × 23.8 ซม.
ส่วนที่เห็นในภาพสินค้า ตามข้อมูลสินค้า
  • พื้นแท่น + โครงกรรไกร + ฐาน พร้อมกระบอกลม-ไฮดรอลิกและแป้นเหยียบ
  • ทางขึ้นลาด 60 ซม. · ฝาท้ายถอดได้
  • ตัวหนีบล้อหน้าทรง V · ห่วงยึดสายรัดบนแท่น
  • ล้อเลื่อน 2 ล้อ · ขาค้ำเกลียวลูกบิดดำ 2 จุด · ตัวล็อกนิรภัย
  • รายการในกล่องให้ตรวจตามสินค้าที่ได้รับจริง (หน้า 5)
ไม่รวม — ต้องเตรียมเอง
  • ปั๊มลม (แบบมีถังพักลม) + สายลมและข้อต่อให้เข้ากับเครื่อง (สอบถามฝ่ายขาย)
  • ชุดกรองลม/ดักน้ำ + ตัวปรับแรงดันพร้อมเกจ คำแนะนำทั่วไป
  • สายรัดรถแบบมีเฟืองล็อก (ratchet strap) อย่างน้อย 2 เส้น — มีในชุดหรือไม่ ⚠ ยังไม่ได้ยืนยัน
  • เก้าอี้ช่าง · ถาดรองน้ำมัน · ขาตั้งยกท้ายรถสำหรับงานถอดล้อหลัง คำแนะนำทั่วไป
คู่มือการใช้งานแท่นยกมอเตอร์ไซค์ ระบบลม-ไฮดรอลิก รุ่น MCL-AH2000 · รหัสสินค้า 35741 หน้า 2 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
ชื่อชิ้นส่วนและหน้าที่
PARTS & FUNCTIONS

ก. ชิ้นส่วนหลัก Main parts ตามข้อมูลสินค้า

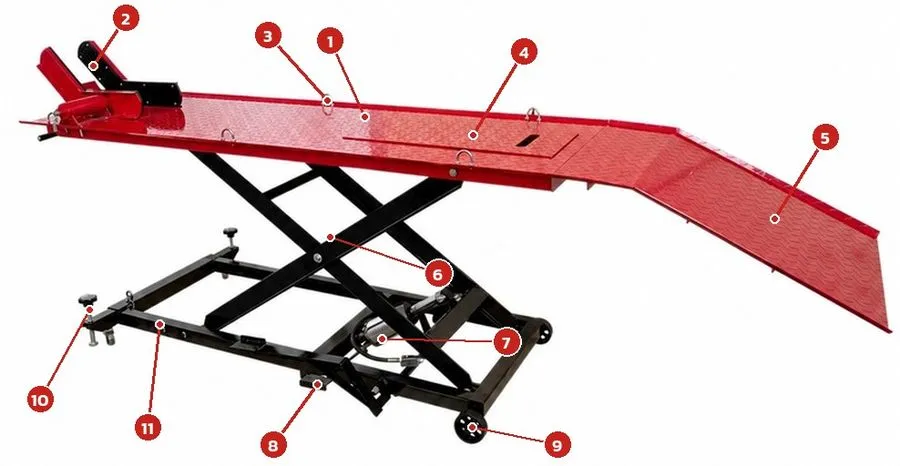

ชื่อชิ้นส่วนแท่นยกมอเตอร์ไซค์ MCL-AH2000
ภาพสินค้า: หมายเลข 1–11 ตรงกับตารางด้านล่าง (ภาพแท่นอยู่ในตำแหน่งยกขึ้น)
1พื้นแท่นเหล็กลายกันลื่น — ที่วางรถ ยาว 200 ซม. กว้าง 60 ซม. พ่นสีแดง
2ตัวหนีบล้อหน้าทรง V — รับล้อหน้าให้ตั้งตรง ปรับระยะได้ ขอบยางดำกันรอย
3ห่วงยึดสายรัดตัว U — จุดเกี่ยวสายรัดรถ มีหลายจุดทั้งสองข้างแท่น
4ฝาท้ายถอดได้ — แผ่นปิดช่อง 64 × 23.8 ซม. ใต้ล้อหลัง ถอดเพื่อลดล้อหลังลง
5ทางขึ้นลาด (ramp) — ยาว 60 ซม. ใช้เข็นรถขึ้น-ลง ถอดเก็บได้
6โครงกรรไกร X — เหล็กสีดำ กางออกเมื่อยก หุบลงเมื่อลด
7กระบอกลม-ไฮดรอลิก — ต้นกำลังยกแท่น · ต่อสายลมเข้าชุดนี้
8แป้นเหยียบ — เหยียบเพื่อสั่งยก/ลดแท่น ใช้เท้า มือว่าง
9ล้อเลื่อน 2 ล้อ — อยู่ฝั่งทางลาด ใช้เข็นย้ายแท่นตอนไม่มีรถ
10ขาค้ำเกลียว + ลูกบิดดำ — 2 จุดฝั่งหัวแท่น ขันลงพื้นให้ฐานนิ่งก่อนยก
11ฐานเหล็กสี่เหลี่ยม — รับน้ำหนักทั้งหมดลงพื้น ต้องวางบนพื้นเรียบ

ข. ดูจุดสำคัญใกล้ ๆ Close-up ตามข้อมูลสินค้า

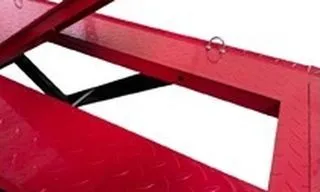

ฝาท้ายถอดได้ ยกแผ่นออก เห็นช่องใต้ล้อหลัง
ฝาท้ายถอดได้ยกแผ่นออก เห็นช่องใต้ล้อหลัง

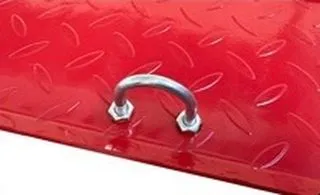

ห่วงยึดตัว U ขันน็อตยึดกับพื้นแท่น ไว้เกี่ยวตะขอสายรัด
ห่วงยึดตัว Uขันน็อตยึดกับพื้นแท่น ไว้เกี่ยวตะขอสายรัด

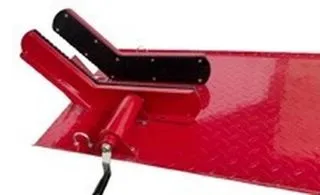

ตัวหนีบล้อหน้า ร่อง V บุยาง ปรับตำแหน่งได้ด้วยสลักด้านล่าง
ตัวหนีบล้อหน้าร่อง V บุยาง ปรับตำแหน่งได้ด้วยสลักด้านล่าง

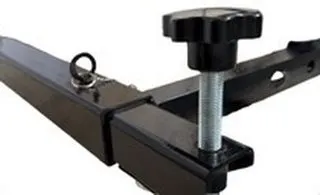

ตัวล็อก/ขาค้ำเกลียว สลักห่วงปรับแขน + เกลียวลูกบิดดำขันลงพื้น
ตัวล็อก/ขาค้ำเกลียวสลักห่วงปรับแขน + เกลียวลูกบิดดำขันลงพื้น
ตัวล็อกนิรภัย — ผู้ผลิตระบุว่ามีระบบล็อกนิรภัย (ภาพรายละเอียดแสดงเหล็กล็อกพร้อมลูกบิดดำ) และในคลิปสินค้ามีกลไกล็อกใต้แท่นบริเวณโครงกรรไกร (หน้า 4) · ต้องใส่ล็อกทุกครั้งก่อนทำงาน · ลองใส่-ปลดตอนแท่นเปล่าให้คล่องก่อนใช้จริง ถ้าไม่แน่ใจตำแหน่งล็อก สอบถามฝ่ายขาย
ฝั่งหัว / ฝั่งท้าย — ฝั่งหัวแท่น = ตัวหนีบล้อหน้า + ขาค้ำเกลียว · ฝั่งท้ายแท่น = ฝาท้าย + ส่วนต่อ 20 ซม. + ทางขึ้นลาด + ล้อเลื่อน · รถขึ้นทางลาดโดยเอาล้อหน้านำ ล้อหน้าจึงไปจบที่ตัวหนีบ ล้อหลังอยู่เหนือฝาท้ายพอดี
คู่มือการใช้งานแท่นยกมอเตอร์ไซค์ ระบบลม-ไฮดรอลิก รุ่น MCL-AH2000 · รหัสสินค้า 35741 หน้า 3 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
หลักการทำงานระบบลม-ไฮดรอลิกแบบกรรไกร
HOW THE AIR-HYDRAULIC SCISSOR LIFT WORKS

ก. ยกขึ้น-ลดลงทำงานอย่างไร Lift cycle คำแนะนำทั่วไป

1ลมเข้าเหยียบแป้นฝั่งยก ลมอัดจากปั๊มลมไหลเข้าชุดปั๊มลม-ไฮดรอลิก
›
2ดันน้ำมันแรงลมขับลูกสูบเล็ก อัดน้ำมันไฮดรอลิกเข้ากระบอกยก
›
3กางกรรไกรก้านกระบอกยืดออก ดันโครงกรรไกร X ให้กาง แท่นยกขึ้นตรง ๆ
›
4ค้าง + ล็อกปล่อยแป้น วาล์วกันกลับปิด แท่นค้างที่ระดับ แล้วใส่ตัวล็อกนิรภัย
›
5ลดปลดล็อก เปิดทางน้ำมันไหลกลับ แท่นลดลงด้วยน้ำหนักตัวเองและรถ
ทำไมเรียก "ลม-ไฮดรอลิก"
ลมอัดอย่างเดียวยุบตัวได้ ยกของหนักแล้วจะเด้งและไม่นิ่ง · ระบบนี้ใช้ลมเป็นต้นแรงไปอัดน้ำมันซึ่งไม่ยุบตัว แท่นจึงยกขึ้นนิ่ง หยุดค้างตรงไหนก็ได้ในช่วง 21–78 ซม. · โครงกรรไกรทำให้พื้นแท่นยกขึ้นขนานพื้นตลอดช่วง
ใช้ลม ไม่ใช้ไฟฟ้า — ตัวแท่นไม่มีมอเตอร์ไฟฟ้า ต้องต่อปั๊มลม (ไม่รวมในชุด) · แรงดันลมที่ใช้ อัตราการใช้ลม และข้อต่อสายลม ⚠ ยังไม่ได้ยืนยัน สอบถามฝ่ายขาย · ยกด้วยการเหยียบโดยไม่ต่อลมได้หรือไม่ ⚠ ยังไม่ได้ยืนยัน · แป้นฝั่งยก/ฝั่งลด ให้ลองตอนแท่นเปล่าก่อน (หน้า 5)

ข. เลือกความสูงให้เหมาะกับงาน Working height คำแนะนำทั่วไป

ระดับความสูงพื้นแท่นเหมาะกับ
ต่ำสุด21 ซม.เข็นรถขึ้น-ลงทางลาด · ล้างรถ · เก็บแท่นเมื่อเลิกใช้ (ทุกครั้งที่ขึ้น-ลงรถต้องลดต่ำสุด)
กลางประมาณ 40–60 ซม.นั่งเก้าอี้ช่างทำล้อ เบรก โซ่-สเตอร์ ถ่ายน้ำมันเครื่อง · เคลือบสี/ขัดเงาช่วงล่าง
สูงสุด78 ซม.ยืนทำงานเครื่องยนต์ ระบบไฟ ตัวถัง แต่งรถ · ช่างสูงต่างกันให้ลดลงจนถนัด ไม่ต้องยืนเขย่ง

ค. ภาพจริงขณะใช้งาน Real photos

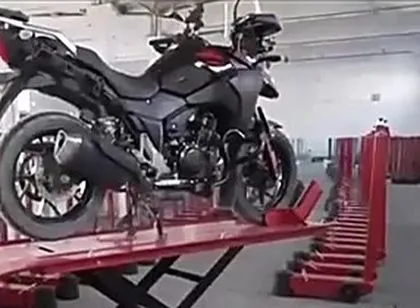

ภาพจริงขณะใช้งาน  รถบนแท่นยกขึ้น ล้อหน้าเข้าตัวหนีบ รถตั้งตรงบนพื้นแท่น
ภาพจริงขณะใช้งานรถบนแท่นยกขึ้นล้อหน้าเข้าตัวหนีบ รถตั้งตรงบนพื้นแท่น

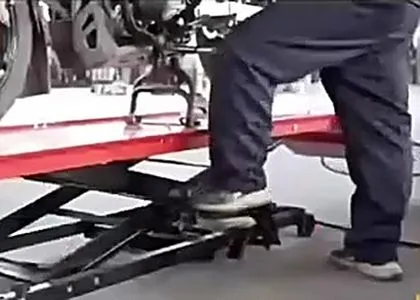

ภาพจริงขณะใช้งาน  เหยียบแป้น แป้นอยู่ที่ฐานด้านข้าง ใช้เท้าสั่งยก
ภาพจริงขณะใช้งานเหยียบแป้นแป้นอยู่ที่ฐานด้านข้าง ใช้เท้าสั่งยก

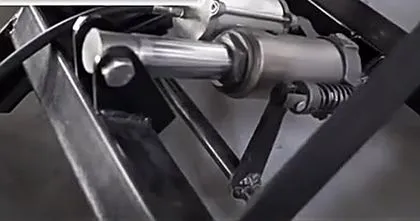

ภาพจริงขณะใช้งาน  กระบอกลม-ไฮดรอลิก ดันโครงกรรไกรจากด้านล่าง
ภาพจริงขณะใช้งานกระบอกลม-ไฮดรอลิกดันโครงกรรไกรจากด้านล่าง

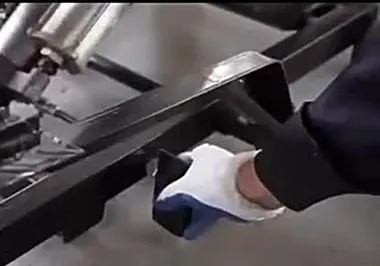

ภาพจริงขณะใช้งาน  กลไกใต้แท่น ตำแหน่งก้านกลไกบริเวณโครงกรรไกรด้านล่าง
ภาพจริงขณะใช้งานกลไกใต้แท่นตำแหน่งก้านกลไกบริเวณโครงกรรไกรด้านล่าง

ภาพจากคลิปสินค้า (ครอปเฉพาะส่วนภาพ) · ช่วงความสูงในตาราง ข. ระดับ "กลาง" เป็นค่าแนะนำ ปรับตามความถนัดของช่าง

ง. ทำงานบนแท่นยก ต่างจากทำงานบนพื้นอย่างไร Why a lift คำแนะนำทั่วไป

เรื่องซ่อมบนพื้น / ขาตั้งรถซ่อมบนแท่นยก MCL-AH2000
ท่าทำงานก้ม นั่งยอง นั่งพื้น ปวดหลังเมื่อทำทั้งวันยกรถขึ้นมาระดับเอว ยืนหรือนั่งเก้าอี้ช่างทำงาน
มองเห็นจุดซ่อมต้องก้มส่องใต้ท้องรถ แสงไม่ถึงช่วงล่าง เครื่อง ล้อ อยู่ระดับสายตา มองเห็นชัด
ความนิ่งของรถพึ่งขาตั้งข้าง/ขาตั้งกลางของรถอย่างเดียวล้อหน้าในตัวหนีบ + สายรัดกับห่วงยึด + ตัวล็อกนิรภัย
งานถอดล้อหลังต้องหาของรองยกท้ายรถถอดฝาท้าย ลดล้อหลังลงตามช่อง 64 × 23.8 ซม.
ความเป็นระเบียบเครื่องมือ น้ำมัน กระจายบนพื้นวางถาดรองใต้แท่น พื้นอู่สะอาดกว่า หน้าร้านดูเป็นมืออาชีพ
คู่มือการใช้งานแท่นยกมอเตอร์ไซค์ ระบบลม-ไฮดรอลิก รุ่น MCL-AH2000 · รหัสสินค้า 35741 หน้า 4 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
การติดตั้ง และตั้งเครื่องครั้งแรก
INSTALLATION & FIRST SETUP

ก. ตรวจรับสินค้า Unpacking คำแนะนำทั่วไป

ข. เลือกที่ตั้ง Location คำแนะนำทั่วไป

  • พื้นคอนกรีตเรียบ แข็งแรง ไม่ลาดเอียง — ห้ามตั้งบนพื้นดิน ไม้ แผ่นยาง หรือกระเบื้องที่แตกง่าย
  • ความยาวรวมประมาณ 2.8 ม. + เว้นที่หน้าทางลาดไว้เข็นรถตรง ๆ อีกประมาณ 2 ม.
  • เว้นที่ยืนทำงานรอบแท่นด้านละประมาณ 1 ม. · ไม่มีคานต่ำ/ของแขวนเหนือรถเมื่อยกสูงสุด
  • อยู่ใกล้จุดจ่ายลมจากปั๊มลม สายลมไม่พาดทางเดินที่รถวิ่งทับ
  • แสงสว่างพอ · พื้นรอบแท่นแห้ง ไม่มีคราบน้ำมัน
  • งานล้างรถ: ให้ทางน้ำไหลออกจากใต้แท่น ไม่ขังที่ฐาน

ค. ตั้งเครื่องและทดสอบครั้งแรก First setup

  1. เข็นแท่นเข้าที่ด้วยล้อเลื่อนฝั่งทางลาด ตอนแท่นลดต่ำสุดและไม่มีรถ
  2. ขันขาค้ำเกลียวทั้ง 2 จุด (ลูกบิดดำ ฝั่งหัวแท่น) ลงจนแตะพื้นแน่น ฐานไม่โยก ไม่ไหล · วางระดับน้ำบนพื้นแท่นตรวจซ้าย-ขวา คำแนะนำทั่วไป
  3. ใส่ทางขึ้นลาดให้ขอบแนบปลายแท่น ไม่กระดก
  4. ต่อลม: ปั๊มลม → ชุดกรองลม/ดักน้ำ + ตัวปรับแรงดัน (แนะนำ) → สายลม → ข้อต่อที่ชุดกระบอกลม-ไฮดรอลิก · ขนาดข้อต่อและแรงดันที่ต้องตั้ง ⚠ ยังไม่ได้ยืนยัน สอบถามฝ่ายขายก่อนต่อใช้งาน
  5. ตรวจลมรั่ว: เปิดลม ฟังเสียงฟู่ · ทาน้ำสบู่ที่ข้อต่อทุกจุด ถ้ามีฟองให้ขันใหม่/พันเทปเกลียว
  6. ทดสอบยก-ลดเปล่า 3 รอบ จากต่ำสุดถึงสูงสุด: แท่นต้องขึ้นนิ่ง ไม่กระตุก ไม่เอียง · ลองหยุดกลางทางแล้วดูว่าแท่นค้างอยู่ ไม่ลดเอง
  7. ฝึกใส่-ปลดตัวล็อกนิรภัยที่หลายระดับ · ฝึกแป้นฝั่งยก/ฝั่งลดให้คล่องก่อนวางรถจริง
  8. ตรวจน้ำมันไฮดรอลิก (ทำตอนแท่นลดต่ำสุด): ไม่มีคราบซึมที่กระบอกและข้อต่อ · ตำแหน่งรูเติม/ชนิดน้ำมัน สอบถามฝ่ายขาย คำแนะนำทั่วไป

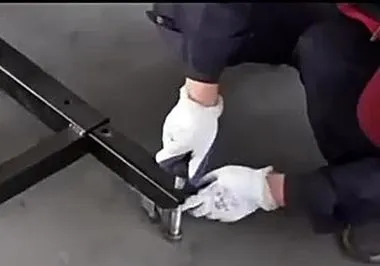

ปรับขาค้ำที่ฐาน
ภาพจริงขณะใช้งานปรับขาค้ำเกลียวที่ฐานให้แตะพื้นแน่นก่อนยก
แรงดันลม — ห้ามใช้แรงดันเกินที่ผู้ผลิตกำหนด (ค่าที่ต้องใช้ สอบถามฝ่ายขาย) · ถ้ายังไม่ทราบค่า ให้ตั้งตัวปรับแรงดันไว้ต่ำก่อนแล้วค่อยเพิ่มทีละน้อยจนแท่นเปล่ายกขึ้นได้ราบรื่น คำแนะนำทั่วไป · ปลดสายลมทุกครั้งที่เลิกใช้

ง. บันทึกการตรวจเครื่อง — จดรอบติดตั้งและตรวจประจำเดือน Inspection log คำแนะนำทั่วไป

วันที่แรงดันลมที่ตั้งยก-ลดเปล่า (ปกติ/กระตุก)ลมรั่ว / น้ำมันซึมตัวล็อก · ห่วง · ตัวหนีบผู้ตรวจ / หมายเหตุ
ตัวอย่าง.... (ค่าที่ฝ่ายขายแจ้ง)ปกติ 3 รอบไม่มีปกติติดตั้งครั้งแรก


คู่มือการใช้งานแท่นยกมอเตอร์ไซค์ ระบบลม-ไฮดรอลิก รุ่น MCL-AH2000 · รหัสสินค้า 35741 หน้า 5 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
5
ขั้นตอนยกรถ และลดรถทีละขั้น
LIFTING & LOWERING — STEP BY STEP
ก่อนยกทุกครั้ง — น้ำหนักรถไม่เกิน 1,100 ปอนด์ (ประมาณ 500 กก.) ตามผู้ผลิต (ดูน้ำหนักในคู่มือรถ รวมของที่ติดรถ) · ขาค้ำแน่น · ทางลาดแนบ · พื้นแท่นไม่มีคราบน้ำมัน · ตัวล็อกนิรภัยใช้งานได้ · มีสายรัดอย่างน้อย 2 เส้น

ก. เอารถขึ้นและยก Lift

  1. ลดแท่นลงต่ำสุด (21 ซม.) และใส่ทางขึ้นลาดให้แนบสนิท
  2. ปรับตัวหนีบล้อหน้าให้ร่อง V กว้างพอดีกับขนาดล้อหน้าของรถคันนั้น
  3. ดับเครื่อง เข้าเกียร์ว่าง เข็นรถขึ้นทางลาดตรง ๆ โดยเอาล้อหน้านำ — ห้ามขี่ขึ้น · รถหนักให้มีคนช่วยประคองอีก 1 คน
  4. ดันล้อหน้าเข้าตัวหนีบจนสุดร่อง บีบเบรกหน้าค้างไว้ แล้วปรับ/ล็อกตัวหนีบให้ล้อแน่น รถตั้งตรง
  5. รัดสายอย่างน้อย 2 จุด: เกี่ยวตะขอกับห่วงยึดซ้าย-ขวาบนแท่น ดึงขึ้นไปคล้องแฮนด์/แผงคอด้านหน้า แนวเฉียงประมาณ 45° ขันเฟืองจนโช้คหน้ายุบเล็กน้อย · งานถอดล้อหลังให้รัดท้ายเพิ่ม คำแนะนำทั่วไป
  6. เขย่ารถเบา ๆ — รถต้องไม่โยก ไม่ไถล ถ้ายังโยกให้ปรับตัวหนีบ/สายรัดใหม่
  7. ถอดทางขึ้นลาดออกถ้าเกะกะ (กันสะดุดและกันชนตอนยก)
  8. ทุกคนถอยห่างจากแท่น แล้วเหยียบแป้นยกช้า ๆ มองรถตลอด หยุดทันทีถ้ารถเอียงหรือมีเสียงผิดปกติ
  9. ถึงระดับทำงาน ปล่อยแป้น แล้วใส่ตัวล็อกนิรภัย ให้แท่นวางน้ำหนักลงบนตัวล็อก ก่อนเริ่มงาน

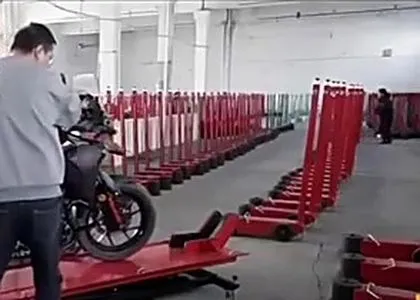

เข็นรถขึ้นทางลาด
ภาพจริงขณะใช้งานเข็นรถขึ้นทางลาด ล้อหน้านำ

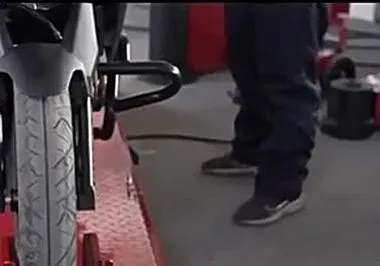

ล้อหน้าในตัวหนีบ
ภาพจริงขณะใช้งานล้อหน้าเข้าตัวหนีบจนสุดร่อง

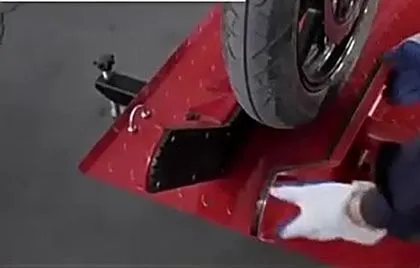

ปรับตัวหนีบล้อ
ภาพจริงขณะใช้งานปรับตัวหนีบให้ล้อแน่น

ข. ระหว่างทำงาน While working

ค. ลดแท่นและเอารถลง Lower

  1. เก็บเครื่องมือ ชิ้นส่วน ถาดน้ำมัน ออกจากบนแท่นและใต้แท่น · ทุกคนถอยห่าง เท้าห่างโครงกรรไกร
  2. ยกขึ้นเล็กน้อยให้น้ำหนักออกจากตัวล็อก แล้วปลดตัวล็อกนิรภัย คำแนะนำทั่วไป
  3. เหยียบแป้นฝั่งลด/เปิดทางระบาย ลดลงช้า ๆ จนต่ำสุด — ห้ามปล่อยให้ลดเร็วกระแทก
  4. ใส่ทางขึ้นลาด คลายสายรัด เปิดตัวหนีบ แล้วถอยรถลงช้า ๆ ใช้เบรกหน้าช่วย รถหนักให้มีคนประคอง

ง. รัดสายให้ถูก Tie-down คำแนะนำทั่วไป

ถูก
  • ตะขอเกี่ยวห่วงยึดบนแท่น ซ้าย 1 ขวา 1 อีกปลายคล้องแฮนด์ใกล้แผงคอ หรือแผงคอล่าง
  • ดึงสองข้างแรงเท่ากัน รถตั้งตรง โช้คหน้ายุบเล็กน้อย
  • สายไม่พาดผ่านสายเบรก สายไฟ หรือชิ้นพลาสติก (ใช้ห่วงผ้ารองกันรอย)
ผิด — ห้ามทำ
  • รัดจุดเดียว หรือพึ่งขาตั้งข้างอย่างเดียว
  • เกี่ยวตะขอกับขอบแท่น โครงกรรไกร หรือทางลาด แทนห่วงยึด
  • รัดกับกระจก ปลายแฮนด์ ก้านเบรก หรือคันเร่ง
คู่มือการใช้งานแท่นยกมอเตอร์ไซค์ ระบบลม-ไฮดรอลิก รุ่น MCL-AH2000 · รหัสสินค้า 35741 หน้า 6 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
การใช้ฝาท้าย งานที่ทำได้ และความปลอดภัย
REAR PANEL · APPLICATIONS · SAFETY

ก. ใช้ฝาท้ายถอดล้อหลัง Rear wheel removal คำแนะนำทั่วไป

  1. รถอยู่บนแท่น ล้อหน้าในตัวหนีบ รัดสายครบ ยกถึงระดับทำงาน และใส่ตัวล็อกนิรภัยแล้ว
  2. ยกท้ายรถด้วยขาตั้งยกท้าย/แม่แรงยกมอเตอร์ไซค์ (ไม่รวมในชุด) หรือใช้ขาตั้งกลางของรถ ให้ล้อหลังลอยพ้นพื้นแท่น
  3. ยกฝาท้ายออก จะเห็นช่อง 64 × 23.8 ซม. อยู่ใต้ล้อหลังพอดี
  4. คลายแกนล้อ ถอดโซ่/สายพาน/คาลิปเปอร์ตามรุ่นรถ แล้วลดล้อหลังลงตามช่องดึงออกด้านล่าง
  5. ใส่ล้อกลับด้วยวิธีกลับกัน · ใส่ฝาท้ายคืนก่อนลดแท่น และก่อนถอยรถลง
ฝาท้ายถอดได้
ภาพสินค้า: ช่องเมื่อถอดฝาท้ายออก (ฝั่งทางลาด)

ข. งานที่ทำได้บนแท่นนี้ Applications

1เปลี่ยนยาง · ถอดล้อล้อหน้ายึดในตัวหนีบ · ล้อหลังลงทางช่องฝาท้าย
2ถ่ายน้ำมันเครื่องวางถาดรองใต้เครื่องได้สะดวกเมื่อยกระดับกลาง-สูง
3ซ่อมเครื่อง · ช่วงล่าง · เบรกยืนหรือนั่งทำงานระดับสายตา ไม่ต้องก้ม
4โซ่-สเตอร์ · ปรับตั้งหมุนล้อหลังได้เมื่อยกท้ายรถพ้นพื้นแท่น
5ล้างรถ · เคลือบสี · ขัดเงาเข้าถึงช่วงล่างและล้อได้ง่าย เช็ดแท่นให้แห้งหลังล้าง
6แต่งรถ · ติดตั้งอุปกรณ์ติดตั้งไฟ กล่องท้าย การ์ด ชุดแต่ง ในระดับที่ถนัด
ใช้กับรถ — รถจักรยานยนต์ทั่วไป สกู๊ตเตอร์ รถครุยเซอร์ บิ๊กไบค์ จักรยานไฟฟ้า/สกู๊ตเตอร์ไฟฟ้า ที่น้ำหนักรวมไม่เกิน 1,100 ปอนด์ (ประมาณ 500 กก.) ตามผู้ผลิต และล้อหน้าเข้าตัวหนีบได้
ห้ามใช้กับ — ไม่ใช่ลิฟต์ยกรถยนต์ ห้ามยกรถยนต์ · ห้ามยกรถ ATV 4 ล้อ รถสามล้อ รถพ่วงข้าง · ห้ามใช้ยกคนหรือสิ่งของอื่นที่ไม่ใช่รถจักรยานยนต์

ค. ความปลอดภัย Safety

  • ห้ามยกเกินพิกัด 1,100 ปอนด์ (ประมาณ 500 กก.) ตามผู้ผลิต · ไม่แน่ใจน้ำหนักรถ สอบถามฝ่ายขายก่อน
  • ห้ามคนอยู่ใต้แท่นหรือยื่นมือ/เท้าเข้าโครงกรรไกรขณะยก-ลด · โครงกรรไกรหนีบได้
  • ใส่ตัวล็อกนิรภัยทุกครั้งก่อนทำงาน ห้ามทำงานโดยอาศัยแรงดันลม/น้ำมันค้างไว้อย่างเดียว
  • ล้อหน้าต้องอยู่ในตัวหนีบ + รัดสายอย่างน้อย 2 จุด ทุกครั้ง แม้งานสั้น ๆ
  • ห้ามยืน/นั่งบนแท่นขณะยก-ลด · ห้ามติดเครื่องหรือเร่งเครื่องจนรถเดินบนแท่น
  • ใช้แรงดันลมไม่เกินที่ผู้ผลิตกำหนด · ตรวจสายลมไม่แตก ไม่พับ · ปลดสายลมเมื่อเลิกใช้
  • ถอดฝาท้ายแล้วระวังมือ/เท้าตกช่อง · เก็บทางลาดเมื่อไม่ใช้ กันสะดุด
  • ห้ามเข็นย้ายแท่นขณะมีรถอยู่บนแท่นหรือแท่นยังยกอยู่ · เด็กและผู้ไม่เกี่ยวข้องห้ามใช้งาน

ง. เช็กลิสต์ก่อนกดยกทุกครั้ง (ติดข้างแท่น) Pre-lift checklist

ถ้ารถเอียงหรือมีเสียงผิดปกติระหว่างยก — หยุดเหยียบทันที อย่าเข้าไปจับรถใต้แท่น · ลดแท่นลงต่ำสุดช้า ๆ แล้วจัดตัวหนีบและสายรัดใหม่ · ถ้าแท่นเองผิดปกติ หยุดใช้และติดต่อฝ่ายบริการ
คู่มือการใช้งานแท่นยกมอเตอร์ไซค์ ระบบลม-ไฮดรอลิก รุ่น MCL-AH2000 · รหัสสินค้า 35741 หน้า 7 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
การดูแลรักษา และแก้ปัญหาเบื้องต้น
MAINTENANCE & TROUBLESHOOTING

ก. ตารางดูแลรักษา Maintenance คำแนะนำทั่วไป

หลังใช้ทุกวันเช็ดน้ำมัน จาระบี น้ำ ออกจากพื้นแท่นและทางลาด (กันลื่น) · ลดแท่นต่ำสุด · ปลดสายลม · เก็บทางลาด
ทุกสัปดาห์ตรวจสายลมและข้อต่อไม่รั่ว · ดูคราบน้ำมันที่กระบอก · ตรวจตัวล็อกนิรภัย ห่วงยึด ตัวหนีบล้อหน้า ขาค้ำ ไม่หลวม/ไม่แตกร้าว · ระบายน้ำในถังปั๊มลม
ทุกเดือนหยอดน้ำมันจุดหมุนโครงกรรไกร สลัก ล้อเลื่อน และเกลียวขาค้ำ · ตรวจระดับน้ำมันไฮดรอลิกตอนแท่นลดต่ำสุด · ขันน็อตยึดห่วงและตัวหนีบ · ล้างกรองลม
ตามสภาพสีถลอกให้ทาสีซ่อมกันเหล็กผุ · ตรวจรอยเชื่อมโครงกรรไกรและฐาน · ยกกระตุกให้ไล่ลมตามหัวข้อแก้ปัญหา · อะไหล่ซีล/ข้อต่อ สอบถามฝ่ายขาย
จัดเก็บลดแท่นต่ำสุด ปลดสายลม ถอดทางลาดเก็บ · คลุมผ้ากันฝุ่น · ไม่วางของหนักทับบนแท่นขณะเก็บ
ห่วงยึด ตรวจน็อตยึดไม่คลาย ห่วงไม่บิด
ห่วงยึดตรวจน็อตยึดไม่คลาย ห่วงไม่บิด
ตัวหนีบล้อหน้า ยางขอบไม่ฉีก สลักปรับไม่หลวม
ตัวหนีบล้อหน้ายางขอบไม่ฉีก สลักปรับไม่หลวม
กระบอก + ข้อต่อ ไม่มีคราบน้ำมันซึม ไม่มีลมรั่ว
กระบอก + ข้อต่อไม่มีคราบน้ำมันซึม ไม่มีลมรั่ว

ข. แก้ปัญหาเบื้องต้น Troubleshooting

อาการสาเหตุที่เป็นไปได้วิธีแก้ไข
เหยียบแล้วแท่นไม่ยกยังไม่เปิดลม/สายลมหลุด · แรงดันลมต่ำ · รถหนักเกินพิกัด · ตัวล็อกค้างตรวจลมที่เกจและข้อต่อ · ปลดตัวล็อก · เอารถลงตรวจน้ำหนัก
ยกช้า หรือยกไม่ถึงสูงสุดลมจากปั๊มไม่พอ/ถังลมเล็ก · น้ำมันไฮดรอลิกน้อย · กรองลมตันรอถังลมเต็มก่อนยก · ล้างกรองลม · ตรวจ/เติมน้ำมัน (ชนิด สอบถามฝ่ายขาย)
แท่นยกกระตุก สั่นมีอากาศในระบบไฮดรอลิก · จุดหมุนกรรไกรแห้งยก-ลดเปล่าสุดช่วงหลายรอบ · หยอดน้ำมันจุดหมุน · ไม่หายติดต่อฝ่ายบริการ
แท่นลดลงเองช้า ๆวาล์วกันกลับ/ทางระบายรั่ว · ซีลกระบอกสึกใช้ตัวล็อกเสมอ · หยุดใช้งานแล้วติดต่อฝ่ายบริการ
ลดแท่นไม่ลงตัวล็อกนิรภัยยังคล้องอยู่ · มีของขัดใต้แท่นยกขึ้นเล็กน้อยแล้วปลดล็อก · เอาของออกจากโครงกรรไกร
มีเสียงลมรั่วข้อต่อหลวม · ซีลข้อต่อเสื่อม · สายลมแตกทาน้ำสบู่หาจุดรั่ว · ขันใหม่/พันเทปเกลียว · เปลี่ยนสายลม
น้ำมันซึมที่กระบอกหรือข้อต่อข้อต่อหลวม · ซีลเสื่อมเช็ดแห้งแล้วสังเกต ถ้ายังซึมให้หยุดใช้และติดต่อฝ่ายบริการ
รถโยกบนแท่นตัวหนีบไม่แน่น · สายรัดหย่อน · ขาค้ำไม่แตะพื้นลดแท่นลงก่อน แล้วปรับตัวหนีบ สายรัด ขาค้ำใหม่
ฐานไหลหรือแท่นเอียงพื้นไม่เรียบ/ลื่น · ยังไม่ได้ขันขาค้ำย้ายไปพื้นเรียบแข็งแรง · ขันขาค้ำทั้ง 2 จุดให้แน่น
น้ำมันไฮดรอลิก คำแนะนำทั่วไป — ตรวจและเติมตอนแท่นลดต่ำสุดเท่านั้น (น้ำมันกลับลงถังหมด) · ใช้น้ำมันไฮดรอลิกสำหรับแม่แรง/ลิฟต์ ห้ามใช้น้ำมันเบรกหรือน้ำมันเครื่อง · ชนิดและปริมาณ สอบถามฝ่ายขาย · เติมแล้วเช็ดคราบรอบรูเติมให้สะอาด
ระบบลม คำแนะนำทั่วไป — น้ำในลมทำให้วาล์วและซีลเสื่อมเร็ว · ระบายน้ำถังปั๊มลมสม่ำเสมอ · ใช้ชุดกรองลม/ดักน้ำก่อนเข้าเครื่อง · สายลมแข็งหรือแตกลายงาให้เปลี่ยน

ถ้าแก้ตามตารางแล้วยังไม่หาย หรือพบรอยร้าวที่โครงเหล็ก ให้หยุดใช้งานทันที — หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ (หน้า 9)

คู่มือการใช้งานแท่นยกมอเตอร์ไซค์ ระบบลม-ไฮดรอลิก รุ่น MCL-AH2000 · รหัสสินค้า 35741 หน้า 8 / 9
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
8
คำถามที่พบบ่อย และการสั่งซื้อ
FAQ · ORDERING

ก. คำถามที่พบบ่อย FAQ

ใช้กับบิ๊กไบค์ได้ไหม?ได้ ถ้าน้ำหนักรถรวมของที่ติดรถไม่เกิน 1,100 ปอนด์ (ประมาณ 500 กก.) ตามผู้ผลิต และล้อหน้าเข้าตัวหนีบได้ · รถหนักมากหรือล้อหน้าใหญ่พิเศษ สอบถามฝ่ายขายก่อน
ต้องใช้ปั๊มลมขนาดไหน?⚠ ยังไม่ได้ยืนยัน — แรงดันลม อัตราการใช้ลม และข้อต่อสายลม สอบถามฝ่ายขาย · ใช้ปั๊มลมแบบมีถังพักลมพร้อมเกจและตัวปรับแรงดัน คำแนะนำทั่วไป
ใช้ไฟฟ้าไหม?ตัวแท่นไม่ใช้ไฟฟ้า ใช้ลมอัดจากปั๊มลม (ตัวปั๊มลมใช้ไฟตามรุ่นของปั๊ม) · ไม่รวมปั๊มลมในชุด
ยกรถยนต์ หรือ ATV ได้ไหม?ไม่ได้ — ออกแบบสำหรับรถจักรยานยนต์ 2 ล้อเท่านั้น
ตัวหนีบล้อหน้ารองรับล้อขนาดเท่าไร?ปรับระยะได้ แต่ช่วงขนาดล้อยังไม่ยืนยัน ⚠ ยังไม่ได้ยืนยัน — แจ้งขนาดยางหน้า (เช่น ตัวเลขข้างยาง) แล้วสอบถามฝ่ายขาย
ยกได้สูงสุด-ต่ำสุดเท่าไร?พื้นแท่นต่ำสุด 21 ซม. สูงสุด 78 ซม. — หยุดค้างที่ระดับใดก็ได้ในช่วงนี้ แล้วใส่ตัวล็อกนิรภัย
ถ้าไม่มีลม ยกด้วยการเหยียบอย่างเดียวได้ไหม?⚠ ยังไม่ได้ยืนยัน สอบถามฝ่ายขาย
ยกถึงสูงสุดใช้เวลากี่วินาที?สอบถามฝ่ายขาย — ขึ้นกับแรงดันและปริมาณลมของปั๊มลมที่ใช้
มีสายรัดรถในชุดไหม?⚠ ยังไม่ได้ยืนยัน สอบถามฝ่ายขาย · แนะนำเตรียมสายรัดแบบมีเฟืองล็อก 2–4 เส้น คำแนะนำทั่วไป
เคลื่อนย้ายแท่นได้ไหม?ได้ ใช้ล้อเลื่อน 2 ล้อฝั่งทางลาด — ต้องเอารถลง ลดแท่นต่ำสุด และหมุนขาค้ำขึ้นก่อนย้ายทุกครั้ง
ใช้ในร้านล้างรถที่เปียกน้ำได้ไหม?ได้ แต่อย่าฉีดน้ำแรงใส่กระบอกและข้อต่อลมโดยตรง · เช็ดแท่นให้แห้งหลังใช้ กันลื่นและกันสีผุ คำแนะนำทั่วไป

ข. การสั่งซื้อ Ordering

สั่งซื้อขั้นต่ำ 1 เครื่องต่อคำสั่งซื้อ · หน่วยขาย: เครื่อง
สินค้าสั่งนำเข้าไม่มีสต็อกพร้อมส่ง ระยะเวลาสอบถามฝ่ายขาย
ขนาดสินค้ายาวประมาณ 2.8 ม. รวมทางลาด · ค่าขนส่งคิดตามขนาด
รับสินค้าเปิดตรวจกล่องก่อนเซ็นรับ · ไม่รวมปั๊มลม

ค. แท่นนี้เหมาะกับร้านคุณไหม Is it right for you? คำแนะนำทั่วไป

เหมาะ
  • อู่/ร้านที่มีปั๊มลมอยู่แล้ว และซ่อมรถหลายคันต่อวัน
  • ต้องการยกรถทำงานระดับเอว ลดการก้ม เปลี่ยนยาง/ถ่ายน้ำมันเร็วขึ้น
  • มีพื้นที่ยาวประมาณ 3 ม. ขึ้นไป พื้นคอนกรีตเรียบ
ไม่เหมาะ — ปรึกษาฝ่ายขาย
  • ไม่มีปั๊มลม และไม่ต้องการติดตั้งปั๊มลม
  • รถหนักเกินพิกัด หรือเป็นรถ 3–4 ล้อ
  • พื้นที่แคบ/พื้นไม่เรียบ หรือต้องย้ายแท่นไปมาบ่อยนอกอาคาร

ง. ข้อมูลที่ยังไม่ยืนยัน Not confirmed — ให้สอบถามฝ่ายขายก่อนสั่ง

แรงดันลมที่ใช้ · อัตราการใช้ลม · ขนาดข้อต่อสายลม น้ำหนักเครื่อง · ขนาดกล่อง เวลายกจากต่ำสุดถึงสูงสุด ช่วงขนาดล้อที่ตัวหนีบล้อหน้ารองรับ ชนิดและปริมาณน้ำมันไฮดรอลิก · ตำแหน่งรูเติม สายรัดรถในชุด · ยกด้วยเท้าโดยไม่ต่อลม
☎
สอบถามการใช้งาน การเลือกปั๊มลม หรือพบปัญหา — หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2
แจ้งรหัสสินค้า 35741 (รุ่น MCL-AH2000) พร้อมรูปหรือคลิปอาการ จะช่วยให้ตรวจสอบได้เร็วขึ้น · www.panyachemipan.com

เอกสารนี้เรียบเรียงจากข้อมูล ภาพ แบบขนาด และคลิปสินค้า ร่วมกับหลักการใช้แท่นยกลม-ไฮดรอลิกทั่วไป · หัวข้อที่ติดป้าย "คำแนะนำทั่วไป" ให้ปรับตามหน้างานจริง · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย

คู่มือการใช้งานแท่นยกมอเตอร์ไซค์ ระบบลม-ไฮดรอลิก รุ่น MCL-AH2000 (ภาษาไทย) — รหัส 35741 — ภาพประกอบ 29

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

ดูรายละเอียดสินค้า

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
