คู่มือการใช้งานเครื่องดูดควันบัดกรี/เลเซอร์ (Fume Extractor) ซีรีส์ MS-A0 6 รุ่น (ภาษาไทย) — รหัส 21923–21928

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 กด 2

คู่มือการใช้งาน · ข้อมูลสินค้า · ฉบับภาษาไทย

เครื่องดูดควันและกรองกลิ่น สำหรับงานบัดกรี / เลเซอร์

Fume Extractor ซีรีส์ MS-A0 · 6 รุ่น: MS-A011 · MS-A021 · MS-A012 · MS-A022 · MS-A014 · MS-A024

รหัสสินค้า 21923–21928

หน่วยขาย เครื่อง

เอกสาร เรียบเรียงโดยปัญญาเคมีภัณฑ์

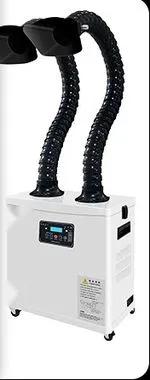

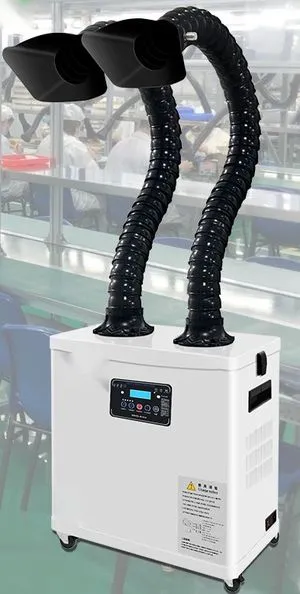

MS-A024 รุ่นขาว 2 หัว แผงดิจิทัล — MS-A024 · 2 หัว · แผงดิจิทัล

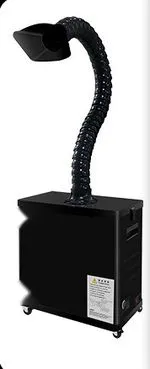

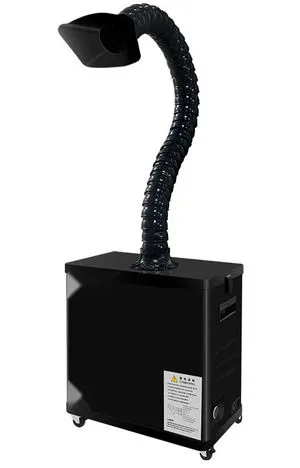

MS-A012 รุ่นดำ 1 หัว — MS-A012 · 1 หัว · ตัวเครื่องดำ

เครื่องดูดควันเฉพาะจุดแบบตั้งพื้น/ข้างโต๊ะ ดูดควันและกลิ่นตรงจุดที่เกิด ผ่านท่อแขนข้อปล้องและปากดูดซิลิโคน เข้าไส้กรองหลายชั้นในตัวเครื่อง แล้วปล่อยลมที่กรองแล้วออกช่องบานเกล็ดด้านหลัง — ไม่ต้องเดินท่อออกนอกอาคาร ตามข้อมูลสินค้า

ใช้กับงานบัดกรีหัวแร้ง/บัดกรีอัตโนมัติ · บ่อตะกั่วจุ่ม · เครื่องเลเซอร์มาร์กกิ้ง/แกะสลัก/ตัดเลเซอร์ขนาดเล็ก · เครื่องพิมพ์อิงค์เจ็ตบนสายพาน · เครื่องพิมพ์ DTF/สกรีนร้อน · ห้องรมสมุนไพร/คลินิกเลเซอร์ความงาม (ดูดควันและกลิ่นเฉพาะจุด)

สิ่งสำคัญก่อนใช้ — เสียบเต้ารับ 220V ที่มีสายดิน · ห้ามดูดประกายไฟ เศษโลหะร้อน หรือไอไวไฟปริมาณมาก · ห้ามบังช่องลมออกด้านหลัง · ปิดเครื่องและถอดปลั๊กก่อนเปิดเปลี่ยนไส้กรองทุกครั้ง · ไม่ใช่ระบบดูดควันงานเชื่อมไฟฟ้า/MIG งานหนัก (หน้า 2)

จุดเด่น Features

›กรองอนุภาคถึง 0.3 ไมครอนประสิทธิภาพ 99.97% ที่ 0.3 µm ตามข้อมูลสินค้า	›ไส้กรองหลายชั้นใยกรองหยาบ → ไส้กรอง HEPA → คาร์บอนกัมมันต์ ดักฝุ่น ควัน และดูดซับกลิ่น ตามข้อมูลสินค้า	›1 หัว หรือ 2 หัว · ลม 250–410 m³/hเลือกตามจำนวนจุดงาน 6 รุ่น 3 แบบตัวเครื่อง ตามข้อมูลสินค้า
›ไฟบ้าน AC 220V 50Hzกำลังไฟ 115–215W ตามรุ่น พัดลมแรงเหวี่ยง มอเตอร์ DC ไร้แปรงถ่าน ตามข้อมูลสินค้า	›ท่อแขนข้อปล้อง ดัดได้ 360°อยู่ตัวตามตำแหน่งที่จัด มีวาล์วปรับลมในท่อ ปากดูดซิลิโคนทนร้อน ตามข้อมูลสินค้า	›เสียง 40–50 dB · ย้ายง่ายมือจับซ่อน ล้อหมุนรอบทิศมีเบรก · แผงดิจิทัล 10 ระดับเฉพาะ MS-A014/MS-A024 ตามข้อมูลสินค้า

รหัสสินค้าในคู่มือนี้ 6 codes · 1 manual ตามข้อมูลสินค้า

21923MS-A011 · 1 หัว · ขาว (ฝาบนดำ)21924MS-A021 · 2 หัว · ขาว (ฝาบนดำ)21925MS-A012 · 1 หัว · ดำ21926MS-A022 · 2 หัว · ดำ21927MS-A014 · 1 หัว · ขาว + แผงดิจิทัล21928MS-A024 · 2 หัว · ขาว + แผงดิจิทัล

ข้อมูลหลัก
ไฟเข้า AC 220V 50Hz · กำลังไฟ 115–215W · ลม 250–410 m³/h
กรองอนุภาค 0.3 µm 99.97% · ช่องดูด Φ50 / Φ75 มม.
ขนาดเครื่อง 415–425 × 240–255 × 410–480 มม. · น้ำหนัก 15–20 กก.
สั่งซื้อขั้นต่ำ 1 เครื่อง · ไส้กรองสำรอง/หัวปลั๊ก/ความยาวท่อ: สอบถามฝ่ายขาย

เกี่ยวกับเอกสารนี้ — เรียบเรียงโดยปัญญาเคมีภัณฑ์ จากตารางสเปกรายรุ่นและภาพรายละเอียดสินค้า ร่วมกับหลักการใช้เครื่องดูดควันเฉพาะจุดทั่วไป · มีป้ายกำกับที่มา ตามข้อมูลสินค้า / คำแนะนำทั่วไป / ⚠ ยังไม่ได้ยืนยัน · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย ให้ยึดสินค้าที่ได้รับจริงเป็นหลัก

เนื้อหาในคู่มือ Contents

1งานที่เหมาะ · ข้อจำกัด · หน้า 2 2ตารางเทียบ 6 รุ่น · เลือกรุ่น · หน้า 3 3ชื่อชิ้นส่วนและหน้าที่ · หน้า 4 4หลักการกรอง · ไส้กรองแต่ละชั้น · หน้า 5 5ติดตั้ง · จัดตำแหน่งปากดูด · หน้า 6 6วิธีใช้ทีละขั้น · แผงดิจิทัล · หน้า 7 7เปลี่ยนไส้กรอง · ตารางรอบเปลี่ยน · หน้า 8 8ดูแลรักษา · แก้ปัญหา · หน้า 9 9ความปลอดภัย · คำถามที่พบบ่อย · สั่งซื้อ · หน้า 10

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 กด 2

ใช้กับงานไหน และไม่เหมาะกับงานไหน

APPLICATIONS & LIMITATIONS

ก. ตัวอย่างงานที่ใช้ รูปการใช้งานจริงจากผู้ใช้ ตามข้อมูลสินค้า

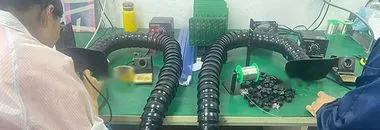

บัดกรีด้วยหัวแร้ง รุ่น 2 หัว ปากดูดวางข้างจุดบัดกรี 2 โต๊ะ — **บัดกรีด้วยหัวแร้ง**รุ่น 2 หัว ปากดูดวางข้างจุดบัดกรี 2 โต๊ะ

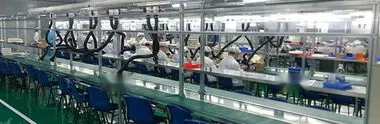

สายการประกอบ ท่อแขนห้อยลงเหนือแต่ละจุดงาน — **สายการประกอบ**ท่อแขนห้อยลงเหนือแต่ละจุดงาน

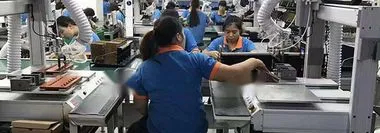

บัดกรีอัตโนมัติ ดูดควันจากเครื่องบัดกรีในไลน์ — **บัดกรีอัตโนมัติ**ดูดควันจากเครื่องบัดกรีในไลน์

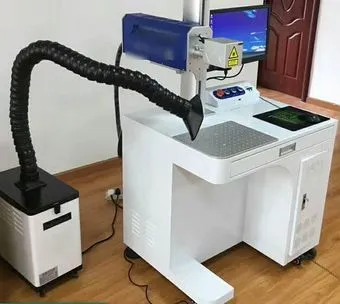

เลเซอร์มาร์กกิ้ง ปากดูดชี้เข้าจุดยิงบนโต๊ะงาน — **เลเซอร์มาร์กกิ้ง**ปากดูดชี้เข้าจุดยิงบนโต๊ะงาน

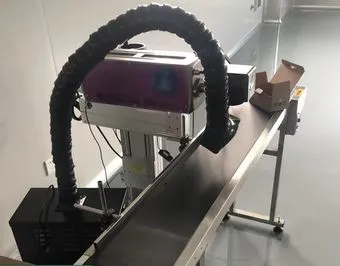

ยิงรหัส/พิมพ์บนสายพาน ท่อแขนโค้งข้ามสายพาน — **ยิงรหัส/พิมพ์บนสายพาน**ท่อแขนโค้งข้ามสายพาน

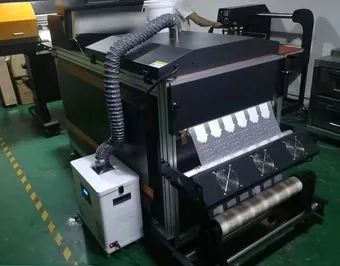

เครื่องพิมพ์ DTF / สกรีนร้อน ต่อท่อเข้าช่วงอบผง — **เครื่องพิมพ์ DTF / สกรีนร้อน**ต่อท่อเข้าช่วงอบผง

ข. งานที่เหมาะ Suitable

งาน	ควัน/กลิ่นที่ดูด	แนะนำ คำแนะนำทั่วไป
บัดกรีหัวแร้ง · ซ่อมแผงวงจร	ควันฟลักซ์/ยางสน ไอตะกั่วจากจุดบัดกรี	1 หัวต่อ 1 คน · ลมต่ำ–กลาง
บัดกรีอัตโนมัติ · บ่อตะกั่วจุ่ม	ควันฟลักซ์ต่อเนื่องจากเครื่อง/บ่อ	ลมกลาง–สูง · เปลี่ยนใยกรองถี่
เลเซอร์มาร์กกิ้ง · แกะสลัก · ตัดเลเซอร์เล็ก	ควันจากการเผาอะคริลิก ไม้ ผ้า หนัง พลาสติก	ลมสูง (MS-A014/A024 หรือ 2 หัว)
อิงค์เจ็ตบนสายพาน · DTF/สกรีนร้อน	ไอหมึก/กลิ่นจากการอบผงและกาว	ปากดูดใกล้ช่วงที่มีไอออกมากที่สุด
ห้องรมสมุนไพร · คลินิกเลเซอร์ความงาม	ควันและกลิ่นจากการรม/ยิงเลเซอร์ เฉพาะจุด	ลมต่ำ–กลาง · เสียงเบา (A024 40 dB)

ค. ไม่เหมาะ / ห้ามใช้ Not suitable

✕งานเชื่อมไฟฟ้า / MIG / TIG งานหนักทั้งวัน (ควันโลหะปริมาณมาก)

✕งานเจียร ตัดโลหะ ที่มีประกายไฟ หรือเศษโลหะร้อน

✕ไอระเหยไวไฟปริมาณมาก ทินเนอร์ น้ำมัน ห้องพ่นสี

✕ฝุ่นที่ติดไฟ/ระเบิดได้ (ฝุ่นแป้ง ผงโลหะละเอียด ฝุ่นไม้มาก)

✕ดูดของเหลว ไอน้ำ หรือละอองน้ำมันจำนวนมาก

ข้อจำกัดที่ต้องรู้

เป็นเครื่องดูดเฉพาะจุดขนาดเล็ก ดูดได้ดีเมื่อปากดูดอยู่ใกล้จุดเกิดควัน — ไม่ใช่เครื่องฟอกอากาศทั้งห้อง และไม่ใช่ระบบระบายอากาศของอาคาร
ไม่ใช่เครื่องกันระเบิด ภายในมีมอเตอร์และพัดลม — ห้ามใช้ในบริเวณที่มีไอ/ฝุ่นไวไฟสะสม
คาร์บอนกัมมันต์ดูดซับกลิ่นและไอสารอินทรีย์ได้จำกัด เมื่ออิ่มตัวกลิ่นจะทะลุ ต้องเปลี่ยนตามรอบ (หน้า 8)
ไม่ได้ออกแบบเพื่อกำจัดเชื้อโรค และไม่ใช่อุปกรณ์ทางการแพทย์ — ในคลินิก/ห้องรมใช้เพื่อดูดควันและกลิ่นเท่านั้น

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 กด 2

ตารางเทียบ 6 รุ่น และวิธีเลือกรุ่น

MODEL COMPARISON & HOW TO CHOOSE

ก. ตารางเทียบรุ่น ค่าตามตารางสเปกรายรุ่นของผู้ผลิต ตามข้อมูลสินค้า

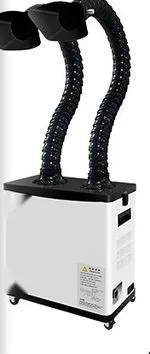

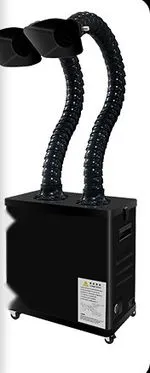

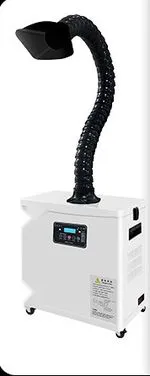

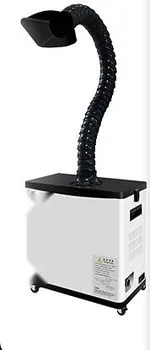

รุ่น	MS-A0111 หัว	MS-A0212 หัว	MS-A0121 หัว	MS-A0222 หัว	MS-A0141 หัว	MS-A0242 หัว
ภาพ
รหัสสินค้า	21923	21924	21925	21926	21927	21928
หัวดูด / จุดงาน	1 หัว	2 หัว	1 หัว	2 หัว	1 หัว	2 หัว
สีตัวเครื่อง	ขาว (ฝาบนดำ)	ขาว (ฝาบนดำ)	ดำ	ดำ	ขาว	ขาว
แผงควบคุมดิจิทัล	ไม่มี · วิธีเปิด/ปรับลม สอบถามฝ่ายขาย	ไม่มี · วิธีเปิด/ปรับลม สอบถามฝ่ายขาย	ไม่มี · วิธีเปิด/ปรับลม สอบถามฝ่ายขาย	ไม่มี · วิธีเปิด/ปรับลม สอบถามฝ่ายขาย	มี (10 ระดับ)	มี (10 ระดับ)
ไฟเข้า	AC 220V 50Hz	AC 220V 50Hz	AC 220V 50Hz	AC 220V 50Hz	AC 220V 50Hz	AC 220V 50Hz
กำลังไฟ	115 W	215 W	115 W	215 W	125 W	215 W
ปริมาณลม	250 m³/h	350 m³/h	270 m³/h	370 m³/h	310 m³/h	410 m³/h
การกรอง	0.3 µm 99.97%	0.3 µm 99.97%	0.3 µm 99.97%	0.3 µm 99.97%	0.3 µm 99.97%	0.3 µm 99.97%
ช่องดูด	Φ50 / Φ75 มม.	Φ50 / Φ75 มม.	Φ50 / Φ75 มม.	Φ50 / Φ75 มม.	Φ50 / Φ75 มม.	Φ50 / Φ75 มม.
ขนาดเครื่อง (มม.)	415×250×410	415×250×410	415×255×440	425×255×440	420×240×450	420×250×480
เสียง	50 dB	48 dB	48 dB	45 dB	45 dB	40 dB
น้ำหนัก	15 กก.	15 กก.	16 กก.	16 กก.	18 กก.	20 กก.

หมายเหตุเรื่องตัวเลข — ตารางนี้ใช้ค่าจากตารางสเปกรายรุ่นของผู้ผลิต แต่ข้อมูลบางแหล่งของผู้ผลิตระบุปริมาณลม กำลังไฟ ขนาดเครื่อง และระดับเสียงต่างจากตารางนี้ ถ้าตัวเลขใดมีผลต่อการตัดสินใจ (เช่น ต้องการลมขั้นต่ำเท่าไร หรือมีพื้นที่วางจำกัด) โปรดยืนยันกับฝ่ายขายก่อนสั่ง ⚠ ยังไม่ได้ยืนยัน

ข. เลือกรุ่นอย่างไร How to choose คำแนะนำทั่วไป

1) มีกี่จุดงาน 1 คน/1 เครื่องจักร → 1 หัว A011 · A012 · A014
2 คนนั่งติดกัน หรือเครื่องเลเซอร์ที่ควันออก 2 ด้าน → 2 หัว A021 · A022 · A024
2 หัวใช้หัวเดียวได้ — ปิดวาล์วหัวที่ไม่ใช้

2) ควันมากหรือน้อย บัดกรีหัวแร้ง ควันน้อย → รุ่นลมต่ำพอ (A011 250 / A012 270 m³/h)
เลเซอร์แกะสลักอะคริลิก/ไม้ บ่อตะกั่ว ควันมาก → เลือกลมสูงในกลุ่ม (A014 310 · A024 410 m³/h)

3) ต้องการแผงดิจิทัลไหม ต้องการปรับลมละเอียด 10 ระดับ ตั้งเวลาปิด และมีเตือนไส้กรองอุดตัน → MS-A014MS-A024
ต้องการเครื่องเงียบที่สุดในซีรีส์ → MS-A024 (40 dB)

ตัวอย่างงานของลูกค้า	รุ่นที่แนะนำ คำแนะนำทั่วไป	เหตุผล
ร้านซ่อมมือถือ/อิเล็กทรอนิกส์ โต๊ะบัดกรี 1 ตัว	MS-A011 หรือ MS-A012	1 จุดงาน ควันน้อย
โต๊ะบัดกรี 2 คนนั่งติดกัน	MS-A021 / MS-A022	เครื่องเดียวดูด 2 จุด
เลเซอร์มาร์กกิ้งไฟเบอร์ หรือแกะสลักเล็กแบบเปิด	MS-A014 (1 หัว)	ลมสูงในกลุ่ม 1 หัว ปรับระดับได้
เลเซอร์ตัดอะคริลิก/ไม้ เครื่องเล็ก · เครื่องพิมพ์ DTF	MS-A024 (2 หัว)	ลมสูงสุด 410 m³/h เสียงเบาสุด
ห้องรม/คลินิก ต้องการเสียงเบา	MS-A024 หรือ MS-A014	40–45 dB ตั้งเวลาปิดได้

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 กด 2

ชื่อชิ้นส่วนและหน้าที่

PARTS & FUNCTIONS

ก. ชิ้นส่วนหลัก ภาพ MS-A024 (รุ่นอื่นมีชิ้นส่วนเดียวกัน ยกเว้นแผงดิจิทัล) ตามข้อมูลสินค้า

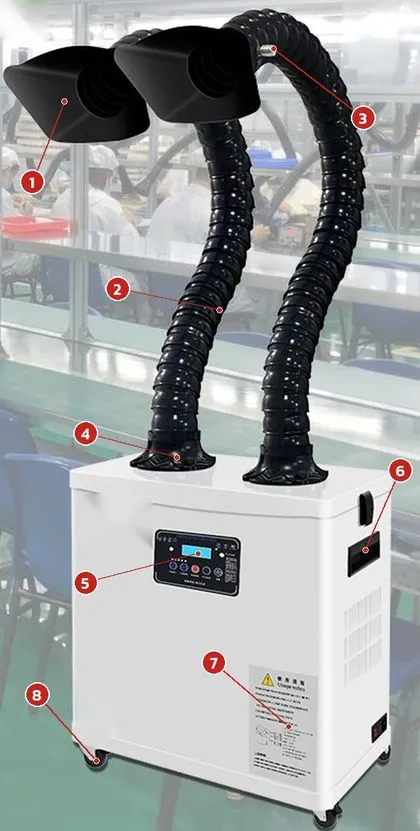

ชื่อชิ้นส่วน MS-A024 — ภาพสินค้า: ชิ้นส่วนหมายเลข 1–8 · ช่องลมออกอยู่ด้านหลัง (ภาพ ข.)

1	ปากดูด (ฮูดเก็บควัน) — ซิลิโคนทนร้อน ปากกว้าง รวบควันเข้าท่อ
2	ท่อแขนข้อปล้อง — วัสดุ POM ดัดได้รอบทิศ 360° อยู่ตัวตามตำแหน่งที่จัด
3	วาล์วปรับลมในท่อ — แผ่นปิด-เปิดในท่อ หมุนปรับลมเฉพาะหัว (ปุ่มโลหะบนท่อ)
4	หน้าแปลนต่อท่อ — วัสดุ POM ยึดท่อแขนเข้ากับฝาบนของเครื่อง
5	แผงควบคุมดิจิทัล — เปิด/ปิด ปรับลม 10 ระดับ ตั้งเวลา จอแสดงค่า — เฉพาะ MS-A014/A024
6	มือจับซ่อน — ร่องจับด้านข้าง ใช้ยก/เข็นเครื่อง
7	ป้ายคำเตือน/ข้อมูลเครื่อง — อ่านก่อนใช้ ห้ามลอกออก
8	ล้อหมุนรอบทิศมีเบรก — เข็นย้ายง่าย กดเบรกล็อกเมื่อตั้งใช้งาน

ภายในตัวเครื่อง ตามข้อมูลสินค้า
· ชุดไส้กรองหลายชั้น (ใยกรองหยาบ · HEPA · คาร์บอนกัมมันต์) — หน้า 5
· พัดลมแรงเหวี่ยง มอเตอร์ DC ไร้แปรงถ่าน ความเร็วสูง
· โครงโลหะ ตัวเครื่องชิ้นเดียว ใช้พื้นที่วางน้อย

ข้อมูลที่ต้องสอบถาม ⚠ ยังไม่ได้ยืนยัน
ความยาวท่อแขน · ชนิดหัวปลั๊กและความยาวสายไฟ · ตำแหน่งสวิตช์ของรุ่นที่ไม่มีแผงดิจิทัล · มีไส้กรองสำรองในกล่องหรือไม่ — สอบถามฝ่ายขาย

ข. ภาพชิ้นส่วนใกล้ ๆ Close-up ตามข้อมูลสินค้า

① ปากดูดซิลิโคน ทนร้อน ดูดควันและกลิ่น — **① ปากดูดซิลิโคน**ทนร้อน ดูดควันและกลิ่น

③ วาล์วในท่อ แผ่นปรับลมในตัว — **③ วาล์วในท่อ**แผ่นปรับลมในตัว

④ หน้าแปลน วัสดุ POM — **④ หน้าแปลน**วัสดุ POM

⑥ มือจับซ่อน ยก/เข็นสะดวก — **⑥ มือจับซ่อน**ยก/เข็นสะดวก

⑧ ล้อมีเบรก กดก้านเบรกเพื่อล็อก — **⑧ ล้อมีเบรก**กดก้านเบรกเพื่อล็อก

ช่องลมออกด้านหลัง แบบบานเกล็ด ห้ามบัง — **ช่องลมออกด้านหลัง**แบบบานเกล็ด ห้ามบัง

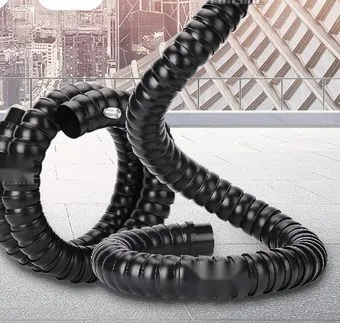

② ท่อแขนข้อปล้อง ดัดโค้งได้หลายทิศ — **② ท่อแขนข้อปล้อง**ดัดโค้งได้หลายทิศ

⑤ แผงดิจิทัล บนตัวเครื่อง A014/A024 — **⑤ แผงดิจิทัล**บนตัวเครื่อง A014/A024

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 กด 2

หลักการทำงานและไส้กรองแต่ละชั้น

HOW IT WORKS & FILTER LAYERS

ผังแสดงหลักการ: ลมผ่าน ① → ② → ③ ก่อนถึงพัดลม

ก. ลมเดินอย่างไร Airflow ตามข้อมูลสินค้า

พัดลมแรงเหวี่ยง (มอเตอร์ DC ไร้แปรงถ่าน) สร้างแรงดูดในตัวเครื่อง
ควันและอากาศรอบจุดงานถูกดูดเข้าปากดูด → ท่อแขน → หน้าแปลน ลงสู่ตัวเครื่อง
ผ่าน ① ใยกรองหยาบ ดักฝุ่นและอนุภาคใหญ่ก่อน เพื่อยืดอายุชั้นถัดไป
ผ่าน ② ไส้กรอง HEPA ดักอนุภาคละเอียดถึง 0.3 ไมครอน (ประสิทธิภาพ 99.97% ตามผู้ผลิต)
ผ่าน ③ คาร์บอนกัมมันต์คอมโพสิต ดูดซับกลิ่นและไอสารอินทรีย์
ลมที่กรองแล้วออกทางช่องบานเกล็ดด้านหลัง กลับเข้าห้อง

เพราะฉะนั้น — เครื่องนี้ไม่ต้องเดินท่อออกนอกอาคาร ย้ายไปตั้งจุดไหนก็ได้ที่มีปลั๊ก 220V แต่ห้องที่ปิดทึบควรมีการระบายอากาศทั่วไปด้วย (คำแนะนำทั่วไป)

ข. ไส้กรองแต่ละชั้นทำหน้าที่อะไร Filter layers ตามข้อมูลสินค้า

① ใยกรองหยาบใยกรองเส้นใยหนา ดักฝุ่นก้อนใหญ่และสิ่งแขวนลอย เป็นด่านแรกที่สกปรกเร็วที่สุดเปลี่ยนทุก 1 สัปดาห์ – 15 วัน

② ไส้กรอง HEPAกระดาษกรองพับจีบ ซีลขอบกันควันรั่ว ดักอนุภาคละเอียด ถึง 0.3 ไมครอน — ส่วนที่ทำให้ลมออกสะอาดเปลี่ยนทุก 3 – 6 เดือน

③ คาร์บอนกัมมันต์คอมโพสิตคาร์บอนผสมสารดูดซับ จับกลิ่นและไอสารอินทรีย์จากฟลักซ์ หมึก พลาสติกที่ถูกเผา เปลี่ยนทุก 6 – 12 เดือน

รอบเปลี่ยนเป็นค่าที่ผู้ผลิตระบุ ใช้งานจริงขึ้นกับปริมาณควันและชั่วโมงใช้งานต่อวัน — งานควันมาก (เลเซอร์อะคริลิก บ่อตะกั่ว) จะต้องเปลี่ยนเร็วกว่าช่วงที่ระบุ ดูวิธีสังเกตที่หน้า 8

ค. เข้าใจตัวเลขสเปก Reading the specs คำแนะนำทั่วไป

ปริมาณลม m³/h	ปริมาตรอากาศที่พัดลมดูดได้ต่อชั่วโมงเมื่อไม่มีสิ่งกีดขวาง — ใช้งานจริงแรงดูดที่ปากดูดจะลดลงตามความยาว/ความโค้งของท่อและความสกปรกของไส้กรอง รุ่น 2 หัวแบ่งลมให้ 2 ท่อ
0.3 µm 99.97%	ความสามารถดักอนุภาคของชั้น HEPA ตามที่ผู้ผลิตระบุ — ใช้กับควันอนุภาค ไม่ได้หมายถึงก๊าซ (ก๊าซ/กลิ่นเป็นหน้าที่ของคาร์บอน)
ช่องดูด Φ50 / Φ75 มม.	ขนาดช่องดูด/ท่อที่ผู้ผลิตระบุ — ถ้าจะต่อท่อตรงเข้าช่องระบายของเครื่องเลเซอร์แบบตู้ปิด ให้วัดขนาดช่องของเครื่องแล้วสอบถามฝ่ายขายเรื่องข้อต่อ
dB	ระดับเสียงขณะทำงานตามผู้ผลิต 40–50 dB (ยิ่งตัวเลขน้อยยิ่งเงียบ) — เปิดลมแรงสุดเสียงจะดังกว่าลมต่ำ

ง. งานแต่ละแบบ ไส้กรองชั้นไหนทำงานหนัก Filter load by job คำแนะนำทั่วไป

งาน	สิ่งที่ออกมามาก	ชั้นที่รับภาระหนัก	ผลต่อการดูแล
บัดกรีหัวแร้ง (ฟลักซ์/ยางสน)	ควันละเอียด + คราบเหนียว	① ใยกรองหยาบ · ② HEPA	ใยกรองหยาบเป็นคราบเหนียวเร็ว ตรวจทุกสัปดาห์
เลเซอร์แกะ/ตัดอะคริลิก ไม้ หนัง	เขม่า + กลิ่นไหม้	② HEPA · ③ คาร์บอน	คาร์บอนอิ่มตัวเร็วกว่าปกติ ใช้รอบเปลี่ยนช่วงสั้น
เลเซอร์มาร์กกิ้งโลหะ	ฝุ่นละเอียดปริมาณน้อย	② HEPA	รอบเปลี่ยนใกล้ค่ากลางของช่วง
DTF / สกรีนร้อน / อิงค์เจ็ต	ไอหมึก กาว กลิ่น	③ คาร์บอน	สังเกตกลิ่นที่ช่องลมออกเป็นหลัก

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 กด 2

ติดตั้งและจัดตำแหน่งปากดูด

INSTALLATION & HOOD POSITIONING

ก. ตรวจรับและเตรียมก่อนติดตั้ง Before installation

เปิดกล่อง ตรวจตัวเครื่อง ท่อแขน ปากดูด ครบตามรุ่น (1 หัว / 2 หัว)
ตรวจตัวเครื่องไม่บุบ ท่อแขนไม่แตก ล้อหมุนได้ เบรกทำงาน
ดึงถุงพลาสติก/ฟิล์มกันรอยที่ปิดช่องลมเข้า-ออกออกให้หมด
เตรียมเต้ารับ 220V 50Hz แบบมีสายดิน ใกล้จุดตั้งเครื่อง
ถ่ายรูปชิ้นส่วนที่เสียหายไว้ แจ้งฝ่ายบริการภายในวันที่รับ
ตรวจว่ามีไส้กรองครบทุกชั้นในเครื่องก่อนเปิดใช้ครั้งแรก

ข. ตั้งเครื่องและประกอบท่อแขน Set up

เลือกจุดตั้ง: พื้นเรียบ แข็งแรง ตั้งพื้นข้างโต๊ะหรือใต้โต๊ะ ให้ท่อแขนเอื้อมถึงจุดงานโดยไม่ต้องดึงจนตึง
เว้นช่องลมออกด้านหลัง ห่างผนัง/ของวาง อย่างน้อย 20–30 ซม. (คำแนะนำทั่วไป) — ห้ามหันช่องลมออกเข้าหน้าคนนั่งทำงาน
ประกอบท่อแขน: ถ้าท่อแขนมาแยกชิ้น ให้สวมปลายท่อเข้าหน้าแปลนบนฝาเครื่องจนสุด ตรวจว่าแน่น ไม่โยก ไม่มีช่องรั่ว ⚠ ยังไม่ได้ยืนยัน
ใส่ปากดูดซิลิโคนที่ปลายท่อให้แน่น หันปากกว้างเข้าหาจุดงาน
กดเบรกล้อทุกล้อที่มีเบรก กันเครื่องไหลขณะดัดท่อ
เสียบปลั๊กเข้าเต้ารับมีสายดินโดยตรง — ถ้าหัวปลั๊กไม่ตรงกับเต้ารับ ให้ช่างไฟเปลี่ยนเป็นหัวปลั๊กแบบมีขาดิน ห้ามใช้ตัวแปลงที่ไม่มีขาดิน (ชนิดหัวปลั๊กที่ติดมา: สอบถามฝ่ายขาย)

ค. จัดตำแหน่งปากดูดให้ดูดได้ดี Hood positioning คำแนะนำทั่วไป

หลักจำง่าย

ปากดูดห่างจุดเกิดควัน 5–15 ซม. ยิ่งใกล้ยิ่งดูดดี
วางปากดูดด้านข้าง-เยื้องขึ้นของจุดงาน ให้ควันลอยเข้าปากดูดก่อนผ่านหน้าผู้ใช้
ไม่บังมือ/สายตา/หัวเลเซอร์
ดัดท่อให้โค้งกว้าง ไม่หักพับ

งาน	การจัดปากดูด คำแนะนำทั่วไป
บัดกรีหัวแร้ง	ปากดูดข้างจุดบัดกรี ห่าง 5–10 ซม. ไม่จ่อตรงปลายหัวแร้ง — ลมแรง/ใกล้เกินจะทำให้หัวแร้งเย็นและตะกั่วเย็นตัวเร็ว
เลเซอร์มาร์กกิ้งแบบเปิด	ปากดูดเฉียงเข้าหาจุดยิง ห่าง 5–15 ซม. อยู่นอกแนวลำแสงและเลนส์ ไม่ให้ท่อพาดบนโต๊ะงาน
เลเซอร์แบบตู้ปิด/เครื่องพิมพ์	วางปากดูดที่ช่องที่ควันออกมากที่สุด หรือต่อท่อเข้าช่องระบายของเครื่อง (ข้อต่อ: สอบถามฝ่ายขาย)
รุ่น 2 หัว	แยก 2 ท่อไป 2 จุดงานได้ หรือใช้ 2 หัวประกบจุดเดียวเมื่อควันมาก · หัวที่ไม่ใช้ให้ปิดวาล์ว

ง. ทดสอบหลังติดตั้งด้วยควันธูป Smoke test คำแนะนำทั่วไป

เปิดเครื่อง ตั้งลมระดับกลาง
จุดธูป 1 ดอก ถือไว้ตรงจุดที่จะเกิดควันจริง
ควันต้องโค้งเข้าปากดูดทั้งหมด ไม่ลอยผ่านหน้าผู้ใช้
ถ้าหลุด → ขยับปากดูดใกล้ขึ้น/เปลี่ยนมุม/เพิ่มลม แล้วทดสอบซ้ำ

จ. กระแสไฟโดยประมาณ คำนวณจากกำลังไฟ ÷ 220V

รุ่น	กำลังไฟ	กระแส ≈
MS-A011 · MS-A012	115 W	0.5 A
MS-A014	125 W	0.6 A
MS-A021 · MS-A022 · MS-A024	215 W	1.0 A

ใช้ร่วมเต้ารับเดียวกับหัวแร้ง/เครื่องเลเซอร์ได้ ให้รวมกำลังไฟทุกเครื่องไม่เกินพิกัดของเต้ารับและสายไฟ (คำแนะนำทั่วไป)

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 กด 2

วิธีใช้งานทีละขั้น และแผงควบคุมดิจิทัล

OPERATION & DIGITAL PANEL

ก. ขั้นตอนใช้งานประจำวัน Daily operation

ตรวจก่อนเปิด: ช่องลมออกด้านหลังโล่ง · ท่อไม่หักพับ · ปากดูดสะอาด · ล็อกเบรกล้อแล้ว
เปิดวาล์วในท่อของหัวที่จะใช้ (รุ่น 2 หัวที่ใช้หัวเดียว — ปิดวาล์วอีกหัว) (คำแนะนำทั่วไป)
เปิดเครื่อง — MS-A014/A024 กดปุ่ม เปิด/ปิด บนแผงดิจิทัล · รุ่นอื่นตำแหน่งสวิตช์: สอบถามฝ่ายขาย
ตั้งแรงลม — รุ่นดิจิทัลกด + / − (10 ระดับ) · ทุกรุ่นปรับเฉพาะหัวได้ด้วยวาล์วในท่อ · เริ่มที่ระดับกลางแล้วปรับจนควันเข้าปากดูดหมด
จัดปากดูดห่างจุดงาน 5–15 ซม. ตามหน้า 6 แล้วเปิดเครื่องดูดก่อนเริ่มงานทุกครั้ง
ระหว่างทำงาน สังเกตควัน ถ้าเริ่มหลุดออกนอกปากดูด → ขยับปากดูดเข้าใกล้หรือเพิ่มลม
หลังเลิกงาน เปิดเครื่องต่ออีก 1–3 นาที ให้ดูดควันค้างในท่อ (คำแนะนำทั่วไป) แล้วกดปิด (รุ่นดิจิทัลใช้ปุ่มตั้งเวลาปิดได้)
เลิกใช้ทั้งวัน ถอดปลั๊ก เก็บท่อแขนให้อยู่ในท่าพัก ไม่ห้อยเกะกะทางเดิน

ข. แผงควบคุมดิจิทัล เฉพาะ MS-A014 / MS-A024 ตามข้อมูลสินค้า

ปุ่ม/ส่วน	หน้าที่
เปิด/ปิด	เปิด-ปิดพัดลม
เพิ่มลม +	เพิ่มระดับลมทีละขั้น (ทั้งหมด 10 ระดับ)
ลดลม −	ลดระดับลมทีละขั้น ใช้ระดับต่ำกับงานหัวแร้ง
ตั้งเวลา	ตั้งเวลาให้เครื่องปิดเอง — ขั้นตอนกดตั้งค่าละเอียด ⚠ ยังไม่ได้ยืนยัน
จอแสดงผล	แสดงค่าการทำงานแบบเรียลไทม์ (ระดับลม/เวลา)
เตือนไส้กรองอุดตัน	แจ้งเตือนเมื่อไส้กรองอุดตัน ให้ตรวจ/เปลี่ยนไส้กรอง (หน้า 8)

รุ่น MS-A011 · MS-A021 · MS-A012 · MS-A022 ไม่มีแผงดิจิทัล — ปรับลมเฉพาะหัวได้ด้วยวาล์วในท่อแขน ส่วนวิธีเปิด-ปิดและการปรับรอบพัดลมของรุ่นเหล่านี้ สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน

ค. ระดับลมเริ่มต้นตามงาน Starting level คำแนะนำทั่วไป

งาน	ระดับเริ่มต้น (1–10)	สังเกต / ปรับ
บัดกรีหัวแร้ง 1 จุด	3–5	ควันเข้าปากดูดหมดโดยหัวแร้งยังร้อนปกติ
บัดกรีอัตโนมัติ / บ่อตะกั่ว	5–7	ไม่มีควันลอยขึ้นเหนือบ่อ
เลเซอร์มาร์กกิ้ง / แกะสลัก	6–8	ไม่มีควันเกาะเลนส์ ไม่มีกลิ่นไหม้ฟุ้งในห้อง
เลเซอร์ตัดอะคริลิก/ไม้ · DTF	8–10	ถ้าสุดแล้วยังหลุด → ขยับปากดูดใกล้ขึ้น หรือใช้ 2 หัว

ระดับในตารางเป็นจุดเริ่มต้นสำหรับรุ่นดิจิทัล รุ่นอื่นใช้วาล์วในท่อเทียบเคียง (ปิด = 0 · เปิดสุด = แรงสุด) แล้วปรับตามควันจริง

ใช้งานครั้งแรก คำแนะนำทั่วไป

เปิดเครื่องเปล่า 5–10 นาที ฟังเสียงพัดลมสม่ำเสมอ ไม่มีเสียงขูด
ลองกด + / − ทุกระดับ (รุ่นดิจิทัล) ลมต้องแรงขึ้น-ลดลงตามปุ่ม
ลองหมุนวาล์วในท่อจากปิดถึงเปิดสุด
ทดสอบควันธูปตามหน้า 6 แล้วจดระดับที่ใช้ได้ไว้ข้างเครื่อง

ระหว่างใช้งาน ห้าม

ใช้ปากดูดเขี่ย/ดูดเศษตะกั่ว ลวด หรือชิ้นงานร้อน
ดึงท่อแขนลากเครื่อง — ให้จับมือจับซ่อนแล้วเข็น
วางของ/ผ้าบนฝาเครื่องหรือหน้าช่องลมออก
เปิดฝาช่องไส้กรองขณะพัดลมยังหมุน

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 กด 2

การเปลี่ยนไส้กรอง

FILTER REPLACEMENT

ก. ตารางรอบเปลี่ยนไส้กรอง Replacement interval ตามข้อมูลสินค้า

ชั้นไส้กรอง	วัสดุ / หน้าที่	รอบเปลี่ยน (ผู้ผลิต)	เปลี่ยนเร็วขึ้นเมื่อ คำแนะนำทั่วไป
① ใยกรองหยาบ	ใยกรองเส้นใยหนา ขอบเรียบ ดักฝุ่นใหญ่/สิ่งแขวนลอย	1 สัปดาห์ – 15 วัน	ผิวเปลี่ยนเป็นสีเข้ม มีคราบเหนียวฟลักซ์
② ไส้กรอง HEPA	กระดาษกรองพับจีบ ซีลขอบกันควันรั่ว ดักอนุภาคถึง 0.3 µm	3 – 6 เดือน	เปลี่ยนใยกรองหยาบแล้วแรงดูดยังตก
③ คาร์บอนกัมมันต์	คาร์บอนคอมโพสิต ดูดซับกลิ่น/ไอสารอินทรีย์	6 – 12 เดือน	ได้กลิ่นควันออกจากช่องลมด้านหลัง

รอบเปลี่ยนจริงขึ้นกับปริมาณควันและชั่วโมงใช้งาน — ใช้ 8 ชม./วันกับงานควันมาก ให้ใช้ค่าต่ำสุดของช่วงเป็นหลัก · ไส้กรองสำรองแต่ละชั้น: สอบถามฝ่ายขาย

ข. สัญญาณว่าถึงเวลาเปลี่ยน Signs คำแนะนำทั่วไป

↓แรงดูดที่ปากดูดตก ควันเริ่มหลุด ทั้งที่ท่อไม่พับ

≈ได้กลิ่นควัน/กลิ่นไหม้จากช่องลมออกด้านหลัง

■ใยกรองหยาบสีเข้ม มีคราบเหนียว

!รุ่นดิจิทัล: จอเตือนไส้กรองอุดตัน

ค. ขั้นตอนเปลี่ยนไส้กรอง Procedure คำแนะนำทั่วไป

ปิดเครื่องและถอดปลั๊ก รอพัดลมหยุดสนิท
สวมถุงมือ และหน้ากากกันฝุ่น (ไส้กรองใช้แล้วมีฝุ่นตะกั่ว/คราบฟลักซ์/เขม่า)
เปิดช่องเก็บไส้กรองของตัวเครื่อง — ไส้กรองอยู่ช่วงบนของตัวเครื่อง เหนือพัดลม (ตามผังหน้า 5) · วิธีเปิดฝา/ปลดล็อก ⚠ ยังไม่ได้ยืนยัน
ดึงไส้กรองเก่าออกทีละชั้น ใส่ถุงทันที มัดปากถุง ไม่เคาะ ไม่เป่าฝุ่น
เช็ดฝุ่นในช่องใส่ไส้กรองด้วยผ้าชื้นหมาด ๆ (ห้ามใช้ลมเป่า)
ใส่ไส้กรองใหม่ตามลำดับเดิม ① ใยกรองหยาบ → ② HEPA → ③ คาร์บอน หันด้านตามเครื่องหมายทิศลม (ถ้ามี) ให้แนบสนิท ไม่มีช่องลมลอด
ปิดฝา เสียบปลั๊ก เปิดทดสอบ — แรงดูดต้องกลับมาปกติ
จดวันที่เปลี่ยนลงตารางด้านขวา

การกำจัดไส้กรองใช้แล้ว

มีสารตกค้าง (ตะกั่ว ฟลักซ์ เขม่า สารจากหมึก/พลาสติก) — ห้ามล้างแล้วนำกลับมาใช้ ห้ามเผา
เก็บใส่ถุงปิดสนิท แยกจากขยะทั่วไป ส่งกำจัดเป็นของเสียอันตรายตามข้อกำหนดของท้องถิ่น/ผู้รับกำจัดของเสียอุตสาหกรรม
ล้างมือหลังเปลี่ยนไส้กรองทุกครั้ง

ห้ามเปิดเครื่องโดยไม่มีไส้กรอง — ฝุ่นและควันจะเข้าพัดลมและพ่นออกด้านหลังโดยตรง

ง. วางแผนไส้กรองสำรองต่อปี คำนวณจากรอบเปลี่ยนของผู้ผลิต

ชั้นไส้กรอง	ใช้ควันน้อย	ใช้ควันมาก	แนะนำสำรองไว้ (คำแนะนำทั่วไป)
① ใยกรองหยาบ	≈ 24 ครั้ง/ปี	≈ 52 ครั้ง/ปี	สำรองครั้งละ 1–2 เดือน (4–8 แผ่น)
② ไส้กรอง HEPA	2 ครั้ง/ปี	4 ครั้ง/ปี	สำรอง 1 ชุดไว้เสมอ
③ คาร์บอนกัมมันต์	1 ครั้ง/ปี	2 ครั้ง/ปี	สั่งพร้อมรอบเปลี่ยน HEPA

ขนาดไส้กรองแต่ละรุ่น และชุดไส้กรองสำรอง — สอบถามฝ่ายขาย พร้อมแจ้งรุ่นเครื่อง

จ. บันทึกการเปลี่ยนไส้กรอง Log

วันที่	① หยาบ	② HEPA	③ คาร์บอน	หมายเหตุ (อาการก่อนเปลี่ยน)	ผู้เปลี่ยน

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 กด 2

ดูแลรักษา และแก้ปัญหาเบื้องต้น

MAINTENANCE & TROUBLESHOOTING

ก. ตารางดูแลรักษา Maintenance คำแนะนำทั่วไป

ทุกวัน	เช็ดปากดูดซิลิโคนด้วยผ้าแห้ง/ผ้าชุบน้ำบิดหมาด · ตรวจท่อไม่หักพับ · ตรวจช่องลมออกด้านหลังไม่ถูกบัง · เลิกงานถอดปลั๊ก
ทุกสัปดาห์	ตรวจใยกรองหยาบ (เปลี่ยนทุก 1 สัปดาห์–15 วันตามปริมาณควัน) · เช็ดตัวเครื่องและแผงควบคุมด้วยผ้าชุบน้ำบิดหมาด · ตรวจสายไฟไม่ถูกทับ/บาด
ทุกเดือน	ดูดฝุ่นที่ช่องบานเกล็ดด้านหลัง · ตรวจข้อต่อท่อกับหน้าแปลนไม่หลวม · ตรวจล้อและเบรก · ทบทวนแรงดูด เทียบกับตอนเปลี่ยนไส้กรองใหม่
3–12 เดือน	เปลี่ยน HEPA (3–6 เดือน) และคาร์บอนกัมมันต์ (6–12 เดือน) ตามรอบ หรือเร็วกว่าเมื่อมีสัญญาณหน้า 8

ห้ามฉีดน้ำหรือราดน้ำใส่ตัวเครื่อง — ห้ามใช้ทินเนอร์/ตัวทำละลายเช็ดแผงควบคุมและปากดูด · ห้ามใช้ลมเป่าไส้กรองเพื่อนำกลับมาใช้

ข. อาการผิดปกติและวิธีแก้ Troubleshooting คำแนะนำทั่วไป

อาการ	สาเหตุที่เป็นไปได้	วิธีแก้ไข
เปิดเครื่องไม่ติด	ปลั๊กหลวม / เต้ารับไม่มีไฟ / เบรกเกอร์ตัด	ตรวจปลั๊กและเต้ารับด้วยเครื่องใช้ไฟฟ้าอื่น · ยังไม่ติด → ติดต่อฝ่ายบริการ ห้ามเปิดฝาซ่อมเอง
แรงดูดตก ควันหลุด	วาล์วในท่อปิดอยู่ · ท่อหักพับ · ไส้กรองอุดตัน · ช่องลมออกด้านหลังถูกบัง · ปากดูดไกลเกิน	เปิดวาล์ว · ดัดท่อให้โค้งกว้าง · ตรวจ/เปลี่ยนใยกรองหยาบก่อน แล้วจึง HEPA · ย้ายของที่บังช่องลมออก · ขยับปากดูดเข้า 5–15 ซม.
ควันไม่เข้าปากดูด ลอยออกข้าง	ลมแอร์/พัดลมเป่าผ่านจุดงาน · ปากดูดผิดมุม	ปิด/เบนพัดลมเป่า · หันปากดูดไปทางที่ควันลอย
ได้กลิ่นจากช่องลมออก	คาร์บอนกัมมันต์อิ่มตัว · ไส้กรองใส่ไม่แนบ มีลมลอด	เปลี่ยนคาร์บอน · ใส่ไส้กรองใหม่ให้แนบสนิทตามลำดับ
รุ่น 2 หัว ใช้หัวเดียวแล้วแรงดูดน้อย	วาล์วของหัวที่ไม่ใช้เปิดอยู่ ลมถูกแบ่งไป	ปิดวาล์วหัวที่ไม่ใช้
หัวแร้งร้อนช้า ตะกั่วเย็นตัวเร็ว	ปากดูดจ่อหัวแร้ง / ลมแรงเกิน	ลดระดับลม · ขยับปากดูดออกไปด้านข้าง
ท่อแขนตก ไม่อยู่ตัว	ดัดโค้งเกินช่วง / ห้อยของหนักที่ปลายท่อ	จัดท่อใหม่ให้โค้งกว้าง · ห้ามแขวนของ · ถ้ายังตกติดต่อฝ่ายบริการ
จอเตือนไส้กรองอุดตัน (A014/A024)	ไส้กรองสกปรกถึงระดับที่ต้องเปลี่ยน	เปลี่ยนไส้กรองตามหน้า 8 · เปลี่ยนแล้วยังเตือน → แจ้งฝ่ายบริการ
เสียงดัง/สั่นผิดปกติ	ตั้งบนพื้นไม่เรียบ · สิ่งแปลกปลอมเข้าพัดลม	ล็อกล้อบนพื้นเรียบ · ยังดัง → ปิด ถอดปลั๊ก แจ้งฝ่ายบริการ
ตัวเครื่องร้อนจัด มีกลิ่นไหม้	ช่องลมออกถูกบัง / ดูดของร้อนหรือประกายไฟเข้าไป	ปิดเครื่องและถอดปลั๊กทันที ห้ามเปิดใช้ต่อ แจ้งฝ่ายบริการ

ตรวจตามลำดับจากง่ายไปยาก: วาล์ว → ท่อ → ช่องลมออก → ใยกรองหยาบ → HEPA → คาร์บอน · หากเครื่องผิดปกตินอกเหนือจากตารางนี้ให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์

ค. บันทึกตรวจเช็กประจำเดือน Monthly check คำแนะนำทั่วไป

เดือน	ทดสอบควันธูป	ท่อ/หน้าแปลนแน่น	ล้อ/เบรกปกติ	ช่องลมออกสะอาด	หมายเหตุ	ผู้ตรวจ

ปัญญาเคมีภัณฑ์ PANYACHEMIPAN

บริษัท ปัญญาเคมีภัณฑ์ จำกัด

ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต

www.panyachemipan.com

LINE : @PYCM

โทร 02-114-7416 กด 2

ความปลอดภัย คำถามที่พบบ่อย และการสั่งซื้อ

SAFETY · FAQ · ORDERING

ก. ข้อควรระวังด้านความปลอดภัย Safety

ห้าม

ห้ามดูดประกายไฟ เศษโลหะร้อน ก้นบุหรี่ หรือของที่ยังติดไฟ — ไส้กรองติดไฟได้
ห้ามใช้กับไอไวไฟ/ฝุ่นระเบิดได้ปริมาณมาก (เครื่องไม่ใช่แบบกันระเบิด)
ห้ามเปิดใช้โดยไม่มีไส้กรอง หรือเปิดฝาขณะเครื่องทำงาน
ห้ามบังช่องลมออกด้านหลัง ห้ามคลุมเครื่องขณะทำงาน
ห้ามใช้กลางแจ้ง ที่เปียก หรือฉีดน้ำล้างตัวเครื่อง

ต้องทำ

ไฟ 220V ต่อสายดิน เสียบเต้ารับโดยตรง ไม่พ่วงปลั๊กหลายตัว
ปิดเครื่องและถอดปลั๊กก่อนเปลี่ยนไส้กรอง/ทำความสะอาด
ไส้กรองใช้แล้วมีสารตกค้าง — สวมถุงมือ หน้ากาก ใส่ถุงปิด กำจัดอย่างถูกวิธี
ล็อกเบรกล้อเมื่อใช้งาน · พบกลิ่นไหม้/ควันจากตัวเครื่อง ถอดปลั๊กทันที

ข. คำถามที่พบบ่อย FAQ

ใช้ไฟบ้านได้ไหม	ได้ ทุกรุ่นใช้ AC 220V 50Hz กำลังไฟ 115–215W — ต้องเสียบเต้ารับที่มีสายดิน · ชนิดหัวปลั๊กที่ติดมา สอบถามฝ่ายขาย
ใช้ดูดควันงานเชื่อมไฟฟ้าได้ไหม	ไม่แนะนำ งานเชื่อม MIG/TIG/ไฟฟ้า มีประกายไฟและควันโลหะปริมาณมาก เครื่องนี้ออกแบบสำหรับควันบัดกรี/เลเซอร์ขนาดเล็ก
ดูดควันเครื่องเลเซอร์ตัดอะคริลิก/ไม้ได้ไหม	ได้กับเครื่องเลเซอร์ขนาดเล็ก เลือกรุ่นลมสูง (MS-A014/MS-A024) ควันมากไส้กรองจะเปลี่ยนถี่กว่ารอบปกติ
ต้องต่อท่อออกนอกอาคารไหม	ไม่ต้อง เครื่องกรองแล้วปล่อยลมกลับเข้าห้องทางช่องด้านหลัง ห้องที่ปิดทึบควรมีการระบายอากาศทั่วไปด้วย (คำแนะนำทั่วไป)
รุ่น 2 หัว ใช้ 2 คนพร้อมกันได้ไหม	ได้ ออกแบบมาให้ดูด 2 จุดงานพร้อมกัน ลมรวมแบ่งให้ 2 ท่อ ใช้หัวเดียวก็ได้โดยปิดวาล์วอีกหัว
ไส้กรองล้างแล้วใช้ซ้ำได้ไหม	ไม่แนะนำ HEPA และคาร์บอนเสียประสิทธิภาพเมื่อโดนน้ำ/ลมเป่า ให้เปลี่ยนใหม่ตามรอบ (คำแนะนำทั่วไป) · ไส้กรองสำรอง สอบถามฝ่ายขาย
ดูดกลิ่นทินเนอร์/แอลกอฮอล์ได้ไหม	คาร์บอนดูดซับกลิ่นและไอสารอินทรีย์ปริมาณน้อยจากงานเฉพาะจุดได้ แต่ห้ามใช้กับไอไวไฟปริมาณมาก เครื่องไม่ใช่แบบกันระเบิด
เสียงดังไหม ใช้ในคลินิกได้ไหม	ผู้ผลิตระบุ 40–50 dB ตามรุ่น (MS-A024 เบาสุด 40 dB) ใช้ดูดควัน/กลิ่นเฉพาะจุดได้ แต่ไม่ใช่อุปกรณ์ทางการแพทย์
ต้องเปิดเครื่องตลอดเวลาไหม	เปิดเฉพาะช่วงที่มีควัน เปิดก่อนเริ่มงานและเปิดต่อ 1–3 นาทีหลังเสร็จ (คำแนะนำทั่วไป) — ชั่วโมงใช้งานยิ่งน้อย ไส้กรองยิ่งอยู่นาน
ในเครื่องมีไส้กรองติดมาไหม	ตัวเครื่องมีชุดไส้กรองหลายชั้นอยู่ภายใน ส่วนไส้กรองสำรองแยกในกล่องหรือไม่ — สอบถามฝ่ายขาย
ย้ายเครื่องไปมาระหว่างโต๊ะได้ไหม	ได้ มีล้อหมุนรอบทิศพร้อมเบรกและมือจับซ่อน น้ำหนัก 15–20 กก. ตามรุ่น — ปลดเบรกก่อนเข็น ห้ามลากด้วยท่อแขน
ท่อแขนยาวเท่าไร เปลี่ยนท่อยาวขึ้นได้ไหม	สอบถามฝ่ายขาย — ท่อยาว/โค้งมากขึ้นแรงดูดที่ปากดูดจะลดลง

ค. การสั่งซื้อ Ordering

สั่งซื้อขั้นต่ำ 1 เครื่อง · แจ้งฝ่ายขาย: รหัสสินค้า (21923–21928) / รุ่น · จำนวน · งานที่จะใช้ เพื่อให้แนะนำรุ่นที่เหมาะ · ไส้กรองสำรอง หัวปลั๊ก ความยาวท่อ ระยะเวลารอสินค้า: สอบถามฝ่ายขาย

ค่าลม/กำลังไฟ/ขนาด ที่บางแหล่งระบุต่างจากตาราง หัวปลั๊ก · สายไฟ · ความยาวท่อแขน · ไส้กรองสำรองในกล่อง สวิตช์/การปรับลมของรุ่นที่ไม่มีแผงดิจิทัล · วิธีเปิดฝาเปลี่ยนไส้กรอง

☎

สอบถามการเลือกรุ่น การใช้งาน หรือพบปัญหา — หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ปัญญาเคมีภัณฑ์ · LINE @PYCM · โทร 02-114-7416 กด 2
แจ้งรหัสสินค้า/รุ่น พร้อมรูปหรือคลิปอาการ จะช่วยให้ตรวจสอบได้เร็วขึ้น · www.panyachemipan.com · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย

คู่มือการใช้งานเครื่องดูดควันบัดกรี/เลเซอร์ (Fume Extractor) ซีรีส์ MS-A0 6 รุ่น (ภาษาไทย) — รหัส 21923–21928 — ภาพประกอบ 34

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM 📞 02-114-7416

ดูรายละเอียดสินค้า

เครื่องดูดควันบัดกรี/เลเซอร์ (Fume Extractor) MS-A0 ซีรีส์ 1 หัว / 2 หัว กรอง HEPA + คาร์บอน 0.3 ไมครอน 99.97% ไฟ 220V ครบ 6 รุ่น

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
