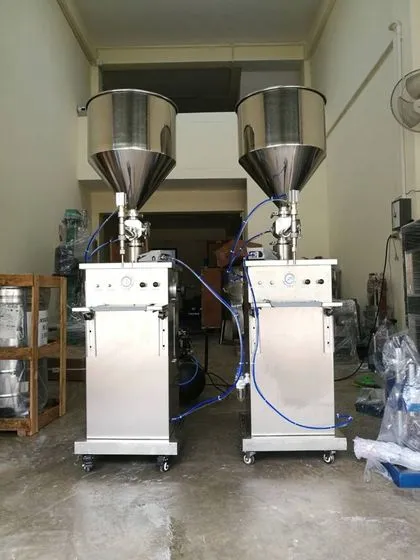

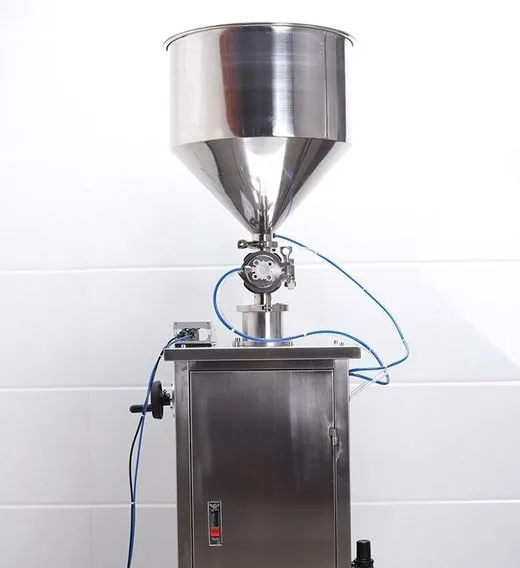

เครื่องบรรจุของเหลวกึ่งอัตโนมัติ GZQL-22 ใช้ลมอัดจากปั๊มลมขับกระบอกลูกสูบ ดูดของเหลวจากถังพักด้านบนเข้ากระบอกตวง แล้วดันออกทางหัวบรรจุในปริมาตรที่ตั้งไว้ ปริมาณแต่ละครั้งเท่ากัน (ความแม่นยำ ± 1 %) ใช้งานง่ายเพียงวางขวดใต้หัวบรรจุแล้วเหยียบแป้น เหมาะกับโรงงานเครื่องสำอาง ของใช้ในบ้าน และผู้ผลิตรายย่อยที่ต้องการบรรจุให้เร็วและสม่ำเสมอกว่าการตวงด้วยมือ โปรดอ่านคู่มือนี้ให้ครบก่อนใช้งานครั้งแรก
หมายเหตุ — คู่มือนี้ปัญญาเคมีภัณฑ์เรียบเรียงเป็นภาษาไทยจากข้อมูลจำเพาะของสินค้าและการใช้งานจริง
ตำแหน่งปุ่มบนแผงควบคุม ป้ายกำกับ และรายละเอียดปลีกย่อยอาจต่างกันตามล็อตการผลิต ให้ยึดป้ายบนตัวเครื่องเป็นสำคัญ
· ปริมาตรที่ตั้งได้จริงขึ้นกับความหนืดของของเหลว ควรทดลองบรรจุแล้วชั่งน้ำหนักทุกครั้งก่อนเริ่มงานจริง
ข้อมูลพื้นฐานของสินค้า Product Overview
| ชื่อสินค้า | เครื่องบรรจุของเหลวกึ่งอัตโนมัติ (ปั๊มลม + แป้นเหยียบ) รุ่น GZQL-22 |
|---|---|
| หลักการ | กระบอกลูกสูบตวงปริมาตร ขับด้วยลมอัด + วาล์วสามทางสลับดูด/จ่ายอัตโนมัติ |
| ช่วงบรรจุ | 10–150 · 20–250 · 50–500 · 100–1,000 · 500–5,000 ml (เลือกตามรุ่น) |
| ความแม่นยำ | ± 1 % (เมื่อแรงดันลมคงที่และไม่มีฟองอากาศในกระบอก) |
| ความเร็ว | 20–50 ครั้ง/นาที (ขึ้นกับปริมาตรและความหนืด) |
| แรงดันลม | 0.4–0.8 MPa (4–8 บาร์) — ต้องใช้คู่กับปั๊มลม |
| วัสดุ | ตัวเครื่องและส่วนสัมผัสของเหลว สแตนเลส 304 |
รุ่นและขนาดบรรจุ Models
| รหัส | รุ่น | ช่วงบรรจุต่อครั้ง | เหมาะกับบรรจุภัณฑ์ |
|---|---|---|---|
| 12989 | GZQL-22 #01 | 10–150 ml | ขวดเซรั่ม ขวดดรอปเปอร์ ขวดทดลอง ขวดสเปรย์เล็ก |
| 12990 | GZQL-22 #02 | 20–250 ml | ขวดโลชั่น/โทนเนอร์ ขวดปั๊มขนาดเล็ก–กลาง |
| 12991 | GZQL-22 #03 | 50–500 ml | ขวดแชมพู ครีมอาบน้ำ น้ำยาล้างจาน ขนาดทั่วไป |
| 12992 | GZQL-22 #04 | 100–1,000 ml | ขวดลิตร น้ำยาซักผ้า น้ำยาทำความสะอาด |
| 17878 | GZQL-22 #05 | 500–5,000 ml | แกลลอน 1–5 ลิตร งานบรรจุปริมาณมาก |
* เลือกรุ่นให้ปริมาตรที่ใช้บ่อยอยู่ช่วงกลางถึงปลายของช่วงบรรจุ จะได้ความแม่นยำดีที่สุด · ข้อมูลตามผู้ผลิต อาจปรับปรุงตามล็อต
หลักการทำงาน How it works
1เติมถังพักเทของเหลวลงถังพักด้านบน ไหลลงสู่วาล์วสามทางด้วยแรงโน้มถ่วง
2ดูดเข้ากระบอกลูกสูบถอยกลับ ดูดของเหลวเข้ากระบอกตวงตามระยะชักที่ตั้งไว้
3เหยียบแป้นวาล์วสลับทาง ลูกสูบดันของเหลวออกทางหัวบรรจุลงขวด
4ตัดหยดหัวบรรจุปิดเมื่อจบรอบ ลูกสูบกลับไปดูดรอบใหม่ พร้อมบรรจุขวดถัดไป
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1
ข้อมูลจำเพาะและส่วนประกอบ
SPECIFICATIONS · PARTS
ข้อมูลจำเพาะ Specifications
| การบรรจุ | |
|---|---|
| ระบบบรรจุ | ลูกสูบตวงปริมาตร (Piston) |
| ช่วงบรรจุ | ตามรุ่น 10 ml – 5,000 ml |
| ความแม่นยำ | ± 1 % |
| ความเร็วบรรจุ | 20–50 ครั้ง/นาที |
| ถังพักด้านบน | ทรงกรวย ประมาณ 40 ลิตร |
| การสั่งงาน | แป้นเหยียบ (ครั้งต่อครั้ง) |
| ตัวเครื่องและระบบลม | |
|---|---|
| แรงดันลมใช้งาน | 0.4–0.8 MPa (4–8 บาร์) |
| ชุดกรองลม | ชุดกรอง + ปรับแรงดัน พร้อมเกจ |
| วัสดุ | สแตนเลส 304 กันสนิม |
| น้ำหนักเครื่อง | ประมาณ 40 กก. |
| ขนาดโดยประมาณ | ฐาน 430 × 430 มม. · สูง 1,700 มม. |
| การเคลื่อนย้าย | ล้อใต้ตู้ฐาน |
* น้ำหนักและขนาดเป็นของรุ่น #01–#04 รุ่น #05 (500–5,000 ml) กระบอกใหญ่กว่า ขนาดจริงสอบถามฝ่ายขาย · ปั๊มลมแยกต่างหาก
ส่วนประกอบของเครื่อง Parts

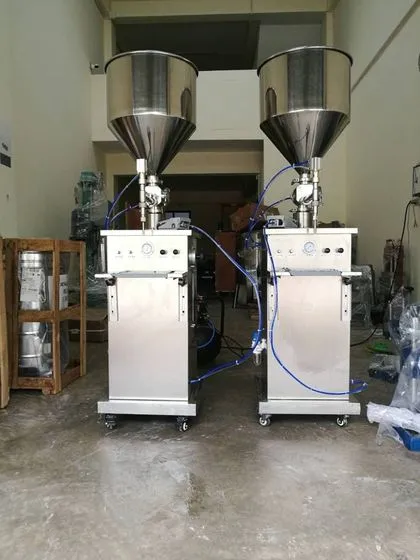

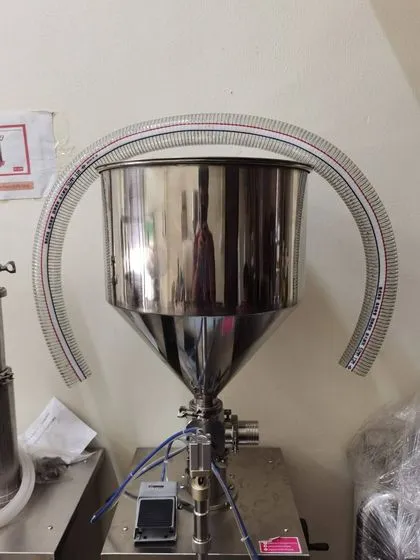

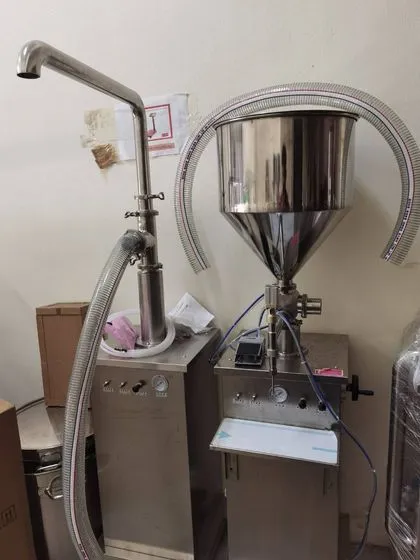

| 1ถังพักทรงกรวยด้านบน — ใส่ของเหลวที่จะบรรจุ (มีรุ่นต่อท่อดูดจากถังใหญ่ได้) |

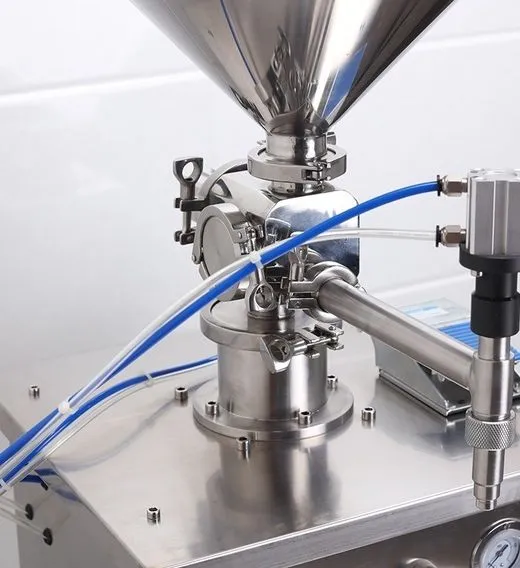

| 2วาล์วสามทาง (Rotary valve) — สลับทางดูดจากถัง / จ่ายไปหัวบรรจุ ขับด้วยกระบอกลมเล็ก |
| 3กระบอกตวง + ลูกสูบ — กำหนดปริมาตรต่อครั้งจากระยะชักลูกสูบ |
| 4แคลมป์ปลดเร็ว (Tri-clamp) — ถอดถัง วาล์ว และกระบอกออกล้างได้โดยไม่ต้องใช้เครื่องมือมาก |
| 5หัวบรรจุ (Nozzle) แบบตัดหยด — ลดการหยดเลอะปากขวด |
| 6แป้นเหยียบ — เหยียบหนึ่งครั้งบรรจุหนึ่งรอบ |

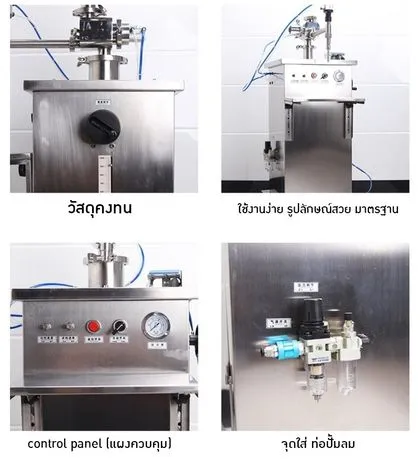

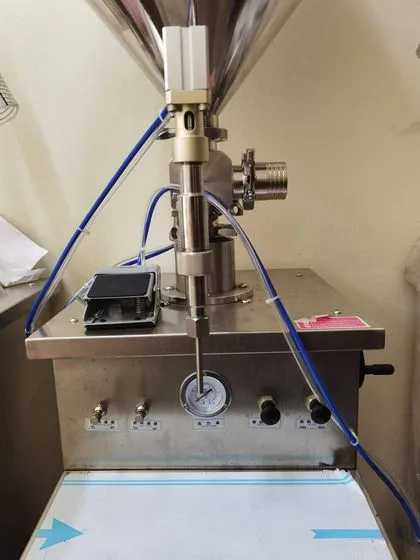

| 7แผงควบคุม — เกจแรงดันลม สวิตช์เลือกโหมด วาล์วปรับความเร็วดูด/จ่าย |
| 8มือหมุน/สเกลปรับปริมาตร — ปรับระยะชักลูกสูบ (เพิ่ม–ลดปริมาตร) |
| 9ชุดกรองลม + ปรับแรงดัน — จุดต่อท่อลมจากปั๊มลม อยู่ด้านข้างตู้ฐาน |
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2
การติดตั้งและวิธีใช้งาน
INSTALLATION · OPERATION
การติดตั้ง Installation
- ตำแหน่งตั้ง — พื้นเรียบ แข็งแรง ล็อกล้อทุกล้อก่อนใช้งาน ความสูงขวดต้องลอดใต้หัวบรรจุได้ เว้นที่ด้านหน้าสำหรับวางขวด/ถาดรอง
- ปั๊มลม — ใช้ปั๊มลมที่จ่ายแรงดันได้คงที่อย่างน้อย 0.6–0.8 MPa ถังลมยิ่งใหญ่ยิ่งรักษาแรงดันได้ดี งานเครื่องสำอาง/อาหารแนะนำปั๊มลมแบบไร้น้ำมัน (Oil-free)
- ต่อท่อลม — ต่อท่อจากปั๊มลมเข้าจุดต่อที่ชุดกรองลมข้างตู้ฐาน กดท่อให้สุดข้อต่อ ตรวจว่าไม่มีเสียงลมรั่ว แล้วตั้งแรงดันที่ตัวปรับแรงดันให้อยู่ช่วง 0.4–0.8 MPa
- ก่อนใช้ครั้งแรก — ถอดถังพัก วาล์ว กระบอก และหัวบรรจุออกล้างด้วยน้ำอุ่น (หรือน้ำสบู่อ่อน) ล้างน้ำสะอาด ผึ่งให้แห้ง แล้วประกอบกลับ ขันแคลมป์ให้แน่นทุกจุด
ขั้นตอนใช้งาน Operation
- เปิดลม — เปิดปั๊มลมให้แรงดันขึ้นเต็ม ดูเกจบนเครื่องอยู่ช่วง 0.4–0.8 MPa
- เติมของเหลว — เทของเหลวลงถังพักด้านบน (ของเหลวควรเย็นลงที่อุณหภูมิห้อง ไม่มีฟองมาก ไม่มีเศษตะกอน)
- ไล่อากาศ — วางภาชนะรองใต้หัวบรรจุ เหยียบแป้นหลาย ๆ ครั้งจนของเหลวไหลออกต่อเนื่อง ไม่มีฟองอากาศปน
- ตั้งปริมาตร — ปรับมือหมุน/สเกลปรับปริมาตรให้ได้ใกล้ค่าที่ต้องการ (หมุนเพิ่มระยะชัก = ปริมาตรมากขึ้น) แล้วล็อกตัวล็อกให้แน่น
- ทดลองและชั่ง — บรรจุลงขวด 3–5 ขวด ชั่งน้ำหนักทุกขวด ปรับละเอียดจนได้ค่าตรง (ปริมาตร ml × ความถ่วงจำเพาะของของเหลว = น้ำหนักกรัม)
- ปรับความเร็ว — ใช้วาล์วปรับความเร็วบนแผงควบคุม ของเหลวใส/เกิดฟองง่ายให้จ่ายช้าลง ของเหลวข้นให้ดูดช้าลงเพื่อให้เต็มกระบอก
- บรรจุจริง — วางขวดให้ปากขวดอยู่ใต้หัวบรรจุพอดี เหยียบแป้นหนึ่งครั้งต่อหนึ่งขวด รอหัวบรรจุตัดหยดก่อนยกขวดออก
- เลิกใช้งาน — บรรจุของเหลวที่เหลือออก ปิดลม แล้วทำความสะอาดตามหน้า 4 ทันที ไม่ทิ้งของเหลวค้างในกระบอกข้ามคืน
เคล็ดลับบรรจุให้แม่นและสะอาด
- รักษาระดับของเหลวในถังพักให้มากกว่าครึ่งถังเสมอ ไม่ปล่อยให้ถังแห้งจนดูดอากาศเข้ากระบอก
- ของเหลวที่เกิดฟองง่าย (แชมพู น้ำยาล้างจาน) ให้พักให้ฟองยุบก่อนเติม และให้ปลายหัวบรรจุอยู่ใกล้ปากขวด จ่ายช้าลงเล็กน้อย
- ชั่งสุ่มน้ำหนักเป็นระยะระหว่างวัน โดยเฉพาะเมื่อแรงดันลมหรืออุณหภูมิของเหลวเปลี่ยน
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
3
ข้อควรระวัง การดูแลรักษา และการแก้ปัญหา
SAFETY · MAINTENANCE · TROUBLESHOOTING
ข้อควรระวัง Safety Precautions
- ปิดลมและระบายแรงดันก่อนถอด/ประกอบชิ้นส่วนทุกครั้ง — ห้ามสอดมือหรือนิ้วใกล้หัวบรรจุ วาล์ว หรือกระบอกขณะมีลมเข้าเครื่อง
- ห้ามใช้แรงดันลมเกิน 0.8 MPa · ตรวจท่อลมและข้อต่อไม่ให้แตก/หลุด ท่อลมที่หลุดขณะมีแรงดันอาจสะบัดเป็นอันตราย
- ห้ามบรรจุสารไวไฟสูง ตัวทำละลายแรง กรด–ด่างเข้มข้น หรือของเหลวที่กัดกร่อนซีล โดยไม่ได้สอบถามฝ่ายขายก่อน · ของเหลวร้อนจัดอาจทำให้ซีลเสียหาย
- ไม่บรรจุของเหลวที่มีเศษชิ้นแข็ง/เม็ดใหญ่ อาจขัดวาล์วและทำให้ลูกสูบเป็นรอย · ครีมข้นมากหรือมีเนื้อชิ้นให้สอบถามฝ่ายขายก่อน
- ล็อกล้อทุกครั้ง ไม่โยกหรือเลื่อนเครื่องขณะถังพักมีของเหลวเต็ม
การดูแลรักษา Maintenance
- ทุกครั้งหลังเลิกงาน — เติมน้ำอุ่นลงถังพักแล้วเหยียบแป้นให้น้ำไหลผ่านกระบอกและหัวบรรจุจนใส จากนั้นปิดลม ถอดแคลมป์ ล้างถัง วาล์ว ลูกสูบ และหัวบรรจุ ผึ่งให้แห้ง
- งานเครื่องสำอาง/อาหาร ฆ่าเชื้อชิ้นส่วนสัมผัสของเหลวตามมาตรฐานโรงงาน (เช่น เช็ด/แช่แอลกอฮอล์ 70 % แล้วผึ่งให้แห้ง) · ห้ามใช้ฝอยขัดเหล็กกับผิวสแตนเลสและผิวลูกสูบ

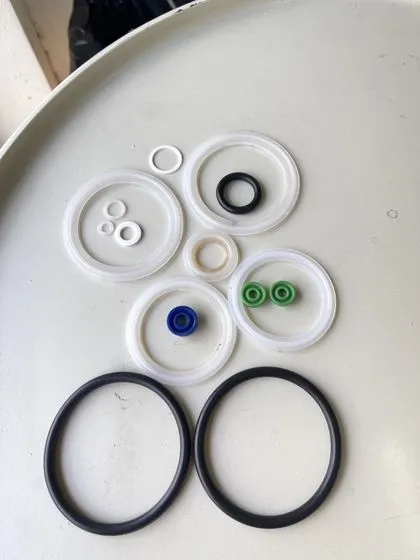

- ตรวจซีลและโอริงเป็นประจำ หากบวม แข็ง ฉีก หรือของเหลวซึมที่ลูกสูบ/แคลมป์ ให้เปลี่ยนจากชุดซีลสำรอง ทาจาระบีเกรดอาหาร/ซิลิโคนบาง ๆ ที่โอริงช่วยให้ประกอบง่าย
- ระบายน้ำทิ้งที่ถ้วยกรองลมเมื่อมีน้ำสะสม และระบายน้ำที่ถังปั๊มลมทุกวัน — ความชื้นในลมทำให้กระบอกลมและวาล์วลมเสื่อมเร็ว
- ภายนอกเช็ดด้วยผ้าหมาด ไม่ฉีดน้ำใส่แผงควบคุมและชุดลม · ไม่ใช้งานนาน: ล้างให้สะอาด เป่าแห้ง ประกอบแคลมป์หลวม ๆ และคลุมกันฝุ่น
ปัญหาที่พบบ่อย Troubleshooting
| อาการ | สาเหตุที่เป็นไปได้ | วิธีแก้ไข |
|---|---|---|
| เหยียบแล้วเครื่องไม่ทำงาน | ไม่มีลม/แรงดันต่ำ · ท่อลมหลุด · สวิตช์โหมดไม่ถูกตำแหน่ง | ตรวจปั๊มลมและเกจ ตั้งแรงดัน 0.4–0.8 MPa ตรวจท่อ/ข้อต่อ และสวิตช์บนแผง |
| ปริมาตรไม่คงที่ | มีฟองอากาศในกระบอก · ระดับในถังพักต่ำ · แรงดันลมแกว่ง · ซีลสึก | ไล่อากาศใหม่ รักษาระดับถังพัก ใช้ปั๊มลมที่ใหญ่พอ เปลี่ยนซีลที่สึก |
| บรรจุได้น้อยกว่าที่ตั้ง | ของเหลวข้น ดูดเข้ากระบอกไม่ทัน | ลดความเร็วจังหวะดูด หรืออุ่นของเหลวเล็กน้อย (ไม่ร้อนจัด) ให้ไหลดีขึ้น |
| หัวบรรจุหยด/ไหลยืด | ซีลหัวบรรจุสึกหรือมีเศษติด · จ่ายเร็วเกินไป | ถอดล้างหัวบรรจุ เปลี่ยนซีล ลดความเร็วจังหวะจ่าย |
| ของเหลวซึมที่แคลมป์/ลูกสูบ | แคลมป์ไม่แน่น · ปะเก็นเสื่อม/ใส่ผิดตำแหน่ง | ปิดลม ขันแคลมป์ใหม่ ตรวจหรือเปลี่ยนปะเก็น |
?
หากเครื่องผิดปกติ ต้องการอะไหล่ (ซีล โอริง หัวบรรจุ ชุดกรองลม) หรือต้องการคำแนะนำการตั้งค่าสำหรับของเหลวชนิดใหม่
ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — LINE @PYCM · โทร 02-114-7416 ต่อ 2
ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — LINE @PYCM · โทร 02-114-7416 ต่อ 2
— จบคู่มือการใช้งาน —
