คู่มือการใช้งาน · USER MANUAL
รถเข็นของพื้นเหล็กพับได้ 4 ล้อ รุ่น FPT
Folding Steel Platform Hand Truck · 3 ขนาดพื้น · 5 สี · แบบธรรมดา / ราวกั้น / เบรก · ล้อ 4 ชนิด
รหัสสินค้า 35164 – 35205 42 รหัส (FPT-…)
รถเข็นของแบบ พื้นเรียบ 4 ล้อ โครงและพื้นเป็นเหล็กรีดเย็นพ่นสี พื้นหนาพิเศษ มีคานเหล็กเสริมใต้พื้น ปูแผ่นยางกันลื่นสีดำ ด้ามจับรูปตัว U หุ้มโฟมยางเต็มด้าม มีแผ่นกั้นกลางด้าม
ด้ามพับลงราบกับพื้นรถ ได้ด้วยการเหยียบคันเหยียบที่โคนด้าม จึงเก็บใต้โต๊ะ/ท้ายรถยนต์ได้ — ใช้ขนกล่อง กระสอบ ถังน้ำ ในร้านค้า โกดัง ออฟฟิศ ตลาด และบ้าน บนพื้นเรียบ ตามข้อมูลสินค้า
› พื้นเหล็กหนา + คานเสริมใต้พื้น› แผ่นยางกันลื่นสีดำ› ด้ามพับราบได้› มือจับหุ้มโฟมยางเต็มด้าม› ล้อหมุน 2 + ล้อตาย 2› เลือกได้ 42 แบบ
ภาพตัวอย่าง: สีเหลือง กางด้ามจับ (ภาพสินค้าอาจต่างจากของจริงเล็กน้อย)
!
สินค้าส่งแบบถอดล้อ — ต้องประกอบล้อ 4 ล้อเองก่อนใช้งาน
คว่ำพื้นรถ → ติดล้อหมุนฝั่งด้ามจับ → ใส่น็อตทุกตัวให้เข้าที่ → ครบ 4 ล้อ → ขันแน่นด้วยประแจ → พลิกตั้ง (ขั้นตอนพร้อมภาพหน้า 6) · ห้ามบรรทุกเกินพิกัดของขนาดพื้น
3 ขนาดพื้น — พิกัดรับน้ำหนัก ค่าตามข้อมูลสินค้า · ขนาดวัดมือ คลาดเคลื่อนได้ 1–3 ซม.
72×48 ซม. รับน้ำหนัก 200 กก. · ล้อ 4 นิ้ว · 17 รหัส
90×60 ซม. รับน้ำหนัก 400 กก. · ล้อ 5 หรือ 6 นิ้ว · 21 รหัส
110×65 ซม. รับน้ำหนัก 500 กก. · ล้อ 6 นิ้ว · 4 รหัส
เริ่มใช้งาน 4 ขั้น
1 ตรวจรับ
›
2 ประกอบล้อ
›
3 กางด้ามให้ล็อก
›
4 บรรทุกตามพิกัด
ข้อมูลหลัก
วัสดุ โครง/พื้นเหล็กรีดเย็นพ่นสี · พื้นปูแผ่นยางสีดำ · มือจับหุ้มโฟมยาง · ราวกั้น (รุ่น F) เหล็กชุบเงา สีโครง ล้อ 4 ล้อ: ล้อหมุน 2 (ฝั่งด้ามจับ) + ล้อตาย 2 · ขนาด 4 / 5 / 6 นิ้ว ตามรหัส ยังไม่มีข้อมูล น้ำหนักตัวรถ · ความสูงด้ามจับ · ขนาดตอนพับ · ขนาดกล่อง — สอบถามฝ่ายขาย ⚠ ยังไม่ได้ยืนยัน
สารบัญ
ภาพรวม · ขนาด · พิกัด ......... หน้า 1
1 วิธีอ่านรหัส · สี · แบบ · ล้อ .... หน้า 22 ตารางรุ่น 72×48 / 110×65 .... หน้า 33 ตารางรุ่น 90×60 · เลือกขนาด ... หน้า 44 ชื่อชิ้นส่วนและหน้าที่ .......... หน้า 55 วิธีประกอบล้อ 6 ขั้น ........... หน้า 66 วิธีกาง/พับด้าม · ขนย้าย ...... หน้า 77 เลือกล้อ · ใช้งานปลอดภัย ...... หน้า 88 ดูแลรักษา · แก้ปัญหา ......... หน้า 99 คำถามที่พบบ่อย · ติดต่อ ....... หน้า 10
คู่มือการใช้งานรถเข็นของพื้นเหล็กพับได้ 4 ล้อ รุ่น FPT · รหัสสินค้า 35164–35205
หน้า 1 / 10
1 วิธีอ่านรหัสรุ่น · สี · แบบ · ล้อ
HOW TO READ THE MODEL CODE
ทุกรหัสขึ้นต้นด้วย FPT แล้วตามด้วย ขนาดพื้น + แบบ · สีโครง · ชนิดล้อ + ขนาดล้อ (นิ้ว) — ตัวอย่าง FPT-9060BF-Y-I6 = พื้น 90×60 ซม. มีราวกั้นและเบรก สีเหลือง ล้อยางดำแกนเหล็ก 6 นิ้ว
FPT ซีรีส์
-
9060 ขนาดพื้น
BF แบบ
-
Y สีโครง
-
I ชนิดล้อ
6 ขนาดล้อ
ตัวย่อ ความหมาย
7248 พื้น 72×48 ซม. · รับน้ำหนัก 200 กก. · ล้อ 4 นิ้ว 9060 พื้น 90×60 ซม. · รับน้ำหนัก 400 กก. · ล้อ 5 / 6 นิ้ว 11065 พื้น 110×65 ซม. · รับน้ำหนัก 500 กก. · ล้อ 6 นิ้ว (ไม่มี) แบบธรรมดา ไม่มีราวกั้น ไม่มีเบรก F มีราวกั้นของ — ราวลวดเหล็กชุบเงารอบพื้น กันของหล่น B มีเบรกล้อ — ล้อหมุนฝั่งด้ามจับเป็นแบบมีก้านเบรก BF มีทั้งราวกั้นและเบรก
ตัวย่อ ความหมาย
Y G K R P สีโครง: P4 ล้อ PU ก้านโปร่งสีน้ำเงิน 4 นิ้ว (รุ่นไม่เน้นเงียบ) H4 / H5 ล้อยางสีเทา 4 / 5 นิ้ว รุ่นเงียบ A4 / A5 / A6 ล้อยางสีทอง 4 / 5 / 6 นิ้ว รุ่นเงียบ I6 ล้อยางดำแกนเหล็ก 6 นิ้ว รุ่นเงียบ

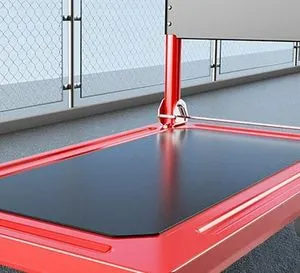

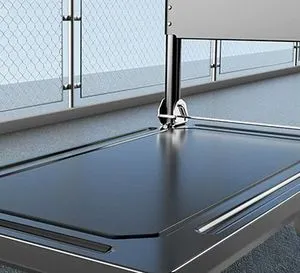

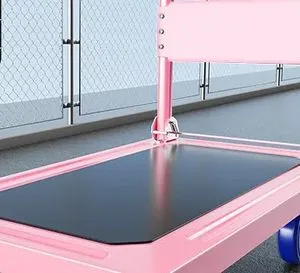

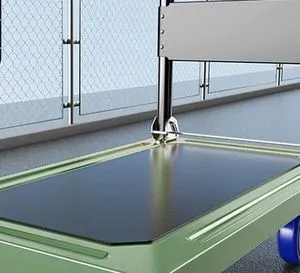

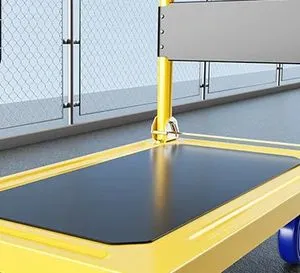

สีโครงและแบบราวกั้น ภาพจริงจากการ์ดสินค้า

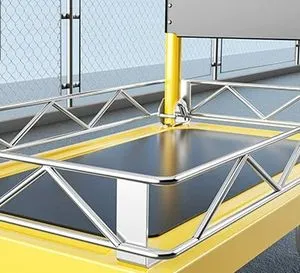

แบบ F ราวกั้น ราวเหล็กชุบเงารอบพื้น
ชนิดล้อ ภาพล้อจากการ์ดสินค้า (สีดุมในภาพอาจต่างจากของจริงเล็กน้อย)
P · PU ก้านโปร่ง สีน้ำเงิน 4 นิ้ว ไม่เน้นเงียบH · ยางสีเทา รุ่นเงียบ 4 / 5 นิ้วA · ยางสีทอง รุ่นเงียบ 4 / 5 / 6 นิ้วI · ยางดำแกนเหล็ก รุ่นเงียบ 6 นิ้วล้อเบรก (รุ่น B) ล้อยางเทาแบบมีก้านเบรกล้อเบรก (รุ่น B) ล้อยางทองแบบมีก้านเบรก
ข้อควรจำเวลาสั่ง: แจ้ง รหัสสินค้า 5 หลัก (เช่น 35184) หรือ รหัสรุ่นเต็ม (เช่น FPT-9060BF-Y-I6) — สีและชนิดล้อแต่ละขนาดมีเฉพาะที่อยู่ในตารางหน้า 3–4 เท่านั้น ถ้าต้องการชุดผสมนอกตาราง สอบถามฝ่ายขาย
คู่มือการใช้งานรถเข็นของพื้นเหล็กพับได้ 4 ล้อ รุ่น FPT · รหัสสินค้า 35164–35205
หน้า 2 / 10
2 ตารางรุ่น — พื้น 72×48 ซม. และ 110×65 ซม.
MODEL LIST · 21 รหัส
ทุกรหัส: โครงเหล็กรีดเย็นพ่นสี · พื้นปูแผ่นยางกันลื่น · ล้อหมุน 2 + ล้อตาย 2 · ด้ามพับราบได้ · ขนาดพื้นวัดมือ คลาดเคลื่อนได้ 1–3 ซม. ตามข้อมูลสินค้า
พื้น 72×48 ซม.รับน้ำหนัก 200 กก. 17 รหัส
รหัสสินค้า รุ่น แบบ สีโครง ล้อ
35164 FPT-7248-Y-P4 ธรรมดา 4 นิ้ว · ล้อ PU ก้านโปร่ง (ไม่เน้นเงียบ) 35165 FPT-7248-Y-H4 ธรรมดา 4 นิ้ว · ล้อยางสีเทา รุ่นเงียบ 35166 FPT-7248-Y-A4 ธรรมดา 4 นิ้ว · ล้อยางสีทอง รุ่นเงียบ 35167 FPT-7248F-Y-H4 มีราวกั้น 4 นิ้ว · ล้อยางสีเทา รุ่นเงียบ 35168 FPT-7248F-Y-A4 มีราวกั้น 4 นิ้ว · ล้อยางสีทอง รุ่นเงียบ 35169 FPT-7248B-Y-H4 มีเบรก 4 นิ้ว · ล้อยางสีเทา รุ่นเงียบ 35170 FPT-7248B-Y-A4 มีเบรก 4 นิ้ว · ล้อยางสีทอง รุ่นเงียบ 35171 FPT-7248BF-Y-A4 ราวกั้น + เบรก 4 นิ้ว · ล้อยางสีทอง รุ่นเงียบ 35189 FPT-7248-G-P4 ธรรมดา 4 นิ้ว · ล้อ PU ก้านโปร่ง (ไม่เน้นเงียบ) 35190 FPT-7248-G-H4 ธรรมดา 4 นิ้ว · ล้อยางสีเทา รุ่นเงียบ 35191 FPT-7248F-G-H4 มีราวกั้น 4 นิ้ว · ล้อยางสีเทา รุ่นเงียบ 35196 FPT-7248F-K-H4 มีราวกั้น 4 นิ้ว · ล้อยางสีเทา รุ่นเงียบ 35197 FPT-7248B-K-H4 มีเบรก 4 นิ้ว · ล้อยางสีเทา รุ่นเงียบ 35198 FPT-7248B-R-H4 มีเบรก 4 นิ้ว · ล้อยางสีเทา รุ่นเงียบ 35200 FPT-7248-P-P4 ธรรมดา 4 นิ้ว · ล้อ PU ก้านโปร่ง (ไม่เน้นเงียบ) 35201 FPT-7248-P-H4 ธรรมดา 4 นิ้ว · ล้อยางสีเทา รุ่นเงียบ 35202 FPT-7248F-P-H4 มีราวกั้น 4 นิ้ว · ล้อยางสีเทา รุ่นเงียบ
พื้น 110×65 ซม.รับน้ำหนัก 500 กก. 4 รหัส
รหัสสินค้า รุ่น แบบ สีโครง ล้อ
35185 FPT-11065-Y-A6 ธรรมดา 6 นิ้ว · ล้อยางสีทอง รุ่นเงียบ 35186 FPT-11065-Y-I6 ธรรมดา 6 นิ้ว · ล้อยางดำแกนเหล็ก รุ่นเงียบ 35187 FPT-11065B-Y-A6 มีเบรก 6 นิ้ว · ล้อยางสีทอง รุ่นเงียบ 35188 FPT-11065B-Y-I6 มีเบรก 6 นิ้ว · ล้อยางดำแกนเหล็ก รุ่นเงียบ
หมายเหตุ · พื้น 72×48 ซม. ใช้ล้อ 4 นิ้วทุกรหัส (ล้อ PU ก้านโปร่งเป็นรุ่นไม่เน้นเงียบ) · พื้น 110×65 ซม. มีเฉพาะสีเหลือง ล้อ 6 นิ้ว ยางสีทองหรือยางดำแกนเหล็ก แบบธรรมดาหรือมีเบรก (ไม่มีแบบราวกั้น)
อ่านตารางอย่างไร: คอลัมน์ "แบบ" บอกว่ามีราวกั้น/เบรกหรือไม่ · "ล้อ" บอกขนาดนิ้วและชนิดยาง · พิกัดรับน้ำหนักขึ้นกับขนาดพื้น ไม่ขึ้นกับชนิดล้อ (ตามข้อมูลสินค้า) — ทุกรหัสในตารางเดียวกันรับน้ำหนักเท่ากัน
คู่มือการใช้งานรถเข็นของพื้นเหล็กพับได้ 4 ล้อ รุ่น FPT · รหัสสินค้า 35164–35205
หน้า 3 / 10
3 ตารางรุ่น — พื้น 90×60 ซม. · วิธีเลือกขนาด
MODEL LIST · 21 รหัส · SIZE SELECTION
พื้น 90×60 ซม.รับน้ำหนัก 400 กก. 21 รหัส
รหัสสินค้า รุ่น แบบ สีโครง ล้อ
35172 FPT-9060-Y-H5 ธรรมดา 5 นิ้ว · ล้อยางสีเทา รุ่นเงียบ 35173 FPT-9060-Y-A5 ธรรมดา 5 นิ้ว · ล้อยางสีทอง รุ่นเงียบ 35174 FPT-9060F-Y-H5 มีราวกั้น 5 นิ้ว · ล้อยางสีเทา รุ่นเงียบ 35175 FPT-9060F-Y-A5 มีราวกั้น 5 นิ้ว · ล้อยางสีทอง รุ่นเงียบ 35176 FPT-9060B-Y-H5 มีเบรก 5 นิ้ว · ล้อยางสีเทา รุ่นเงียบ 35177 FPT-9060B-Y-A5 มีเบรก 5 นิ้ว · ล้อยางสีทอง รุ่นเงียบ 35178 FPT-9060BF-Y-A5 ราวกั้น + เบรก 5 นิ้ว · ล้อยางสีทอง รุ่นเงียบ 35179 FPT-9060-Y-A6 ธรรมดา 6 นิ้ว · ล้อยางสีทอง รุ่นเงียบ 35180 FPT-9060B-Y-A6 มีเบรก 6 นิ้ว · ล้อยางสีทอง รุ่นเงียบ 35181 FPT-9060-Y-I6 ธรรมดา 6 นิ้ว · ล้อยางดำแกนเหล็ก รุ่นเงียบ 35182 FPT-9060B-Y-I6 มีเบรก 6 นิ้ว · ล้อยางดำแกนเหล็ก รุ่นเงียบ 35183 FPT-9060F-Y-I6 มีราวกั้น 6 นิ้ว · ล้อยางดำแกนเหล็ก รุ่นเงียบ 35184 FPT-9060BF-Y-I6 ราวกั้น + เบรก 6 นิ้ว · ล้อยางดำแกนเหล็ก รุ่นเงียบ 35192 FPT-9060-G-H5 ธรรมดา 5 นิ้ว · ล้อยางสีเทา รุ่นเงียบ 35193 FPT-9060F-G-H5 มีราวกั้น 5 นิ้ว · ล้อยางสีเทา รุ่นเงียบ 35194 FPT-9060-G-A6 ธรรมดา 6 นิ้ว · ล้อยางสีทอง รุ่นเงียบ 35195 FPT-9060B-G-A6 มีเบรก 6 นิ้ว · ล้อยางสีทอง รุ่นเงียบ 35199 FPT-9060F-R-H5 มีราวกั้น 5 นิ้ว · ล้อยางสีเทา รุ่นเงียบ 35203 FPT-9060-P-H5 ธรรมดา 5 นิ้ว · ล้อยางสีเทา รุ่นเงียบ 35204 FPT-9060F-P-H5 มีราวกั้น 5 นิ้ว · ล้อยางสีเทา รุ่นเงียบ 35205 FPT-9060-P-A6 ธรรมดา 6 นิ้ว · ล้อยางสีทอง รุ่นเงียบ
วิธีเลือกขนาดพื้น ใช้ค่าพิกัดตามข้อมูลสินค้า คำแนะนำทั่วไป
ขนาดพื้น พิกัด เหมาะกับ ข้อสังเกต
72×48 ซม. 200 กก. บ้าน ออฟฟิศ ร้านเล็ก ขนถังน้ำดื่ม/กล่องพัสดุ ทางเดินแคบ ลิฟต์ คล่องตัวที่สุด เก็บท้ายรถเก๋งง่ายกว่า · ล้อ 4 นิ้ว เหมาะพื้นเรียบในอาคาร 90×60 ซม. 400 กก. ร้านค้า โกดัง ตลาด ขนกระสอบ/ลังหลายใบต่อรอบ ตัวเลือกมากที่สุด (5 สี ราวกั้น เบรก ล้อ 5/6 นิ้ว) · ล้อ 6 นิ้วข้ามรอยต่อพื้นได้ง่ายกว่า 110×65 ซม. 500 กก. โกดัง ขนของชิ้นใหญ่/ยาว ปริมาณมาก ใช้พื้นที่เก็บมากกว่า · วัดประตู/ลิฟต์/ท้ายรถก่อนสั่ง · มีเฉพาะสีเหลือง
หลักเลือก: ① ดูน้ำหนักของที่หนักที่สุดต่อรอบ แล้วเลือกขนาดที่พิกัดเผื่อไว้ ② วัดขนาดของ/กล่องให้วางได้ไม่ยื่นเกินขอบพื้นมาก ③ วัดความกว้างประตู ลิฟต์ และท้ายรถที่จะเก็บ (ขนาดตอนพับ สอบถามฝ่ายขาย) ④ ของกลม/ของกองสูงที่หล่นง่าย เลือกแบบ F ราวกั้น ⑤ ใช้บนพื้นเอียงเล็กน้อยหรือต้องจอดนิ่ง เลือกแบบ B มีเบรก
คู่มือการใช้งานรถเข็นของพื้นเหล็กพับได้ 4 ล้อ รุ่น FPT · รหัสสินค้า 35164–35205
หน้า 4 / 10
4 ชื่อชิ้นส่วนและหน้าที่
PARTS & FUNCTIONS
1 2 3 4 5 6 7 8 9
ภาพด้านข้าง (กางด้ามจับ) — หมายเลขตรงกับตาราง

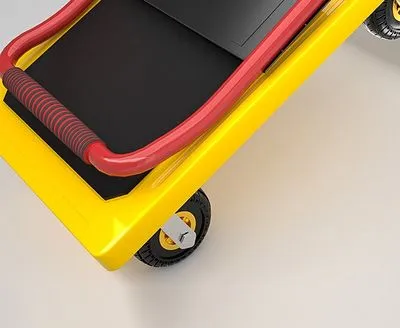

1 มือจับหุ้มโฟมยาง — จุดจับเข็น/ลาก หุ้มโฟมยางเต็มด้าม ลดมือลื่นและเจ็บมือ2 เสาด้ามจับ (ท่อเหล็ก) — โครงด้ามรูปตัว U สีเดียวกับโครงหรือสีดำ ตามรุ่น3 แผ่นกั้นกลางด้าม — แผ่นกั้นสีเทา/ดำ กันกล่องที่วางพิงด้ามล้มหรือไถลเข้าหาตัว4 บานพับด้าม — จุดหมุนให้ด้ามพับลง — ระวังนิ้วหนีบตรงนี้5 คันเหยียบปลดล็อก — คานขวางที่โคนด้าม เหยียบลงเพื่อปลดล็อกแล้วพับด้าม6 พื้นรถ + แผ่นยางกันลื่น — เหล็กรีดเย็นหนา ปูแผ่นยางสีดำ วางของให้กระจายทั่วพื้น7 ขอบพื้น มุมโค้งมน — ขอบพับขึ้นรอบพื้น มุมโค้ง ลดการกระแทกผนัง/ขาคน8 ล้อหมุน 360 (ฝั่งด้ามจับ) — ใช้เลี้ยว · รุ่น B เป็นล้อมีก้านเบรก9 ล้อตาย (ฝั่งหน้า) — วิ่งตรง ช่วยให้รถไม่ส่าย

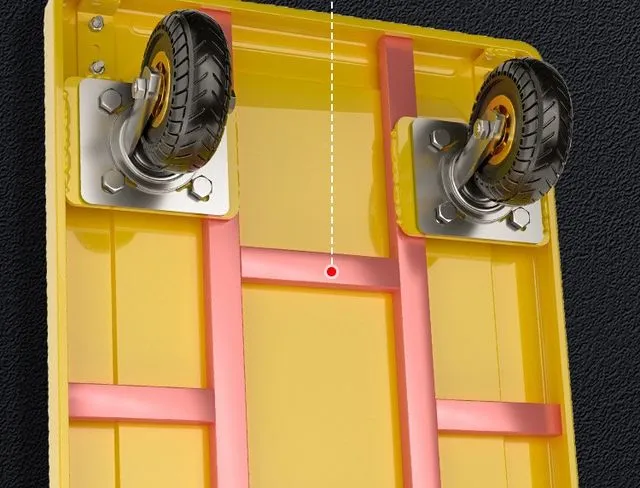

ใต้พื้นรถ มุมมองตอนคว่ำพื้นเพื่อติดล้อ ตามข้อมูลสินค้า
A B C
ใต้พื้นรถ: คานเหล็กเสริม (สีแดงในภาพ = จุดชี้ตำแหน่งคาน) และแผ่นยึดล้อ
A คานเหล็กเสริมใต้พื้น — คานขวาง/คานยาวใต้พื้น ช่วยรับน้ำหนักและลดการแอ่นตัวB แผ่นยึดล้อ + น็อต 4 ตัว — จุดติดตั้งล้อแต่ละล้อ (รูน็อต 4 รู) — ต้องขันแน่นทุกตัวC ขอบพื้นพับขึ้น — ขอบเหล็กรอบพื้นที่เสริมความแข็ง

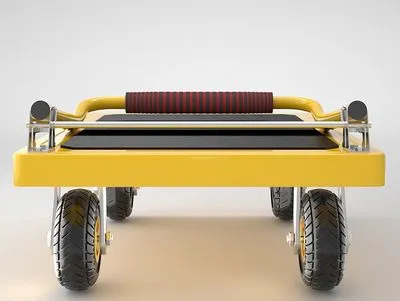

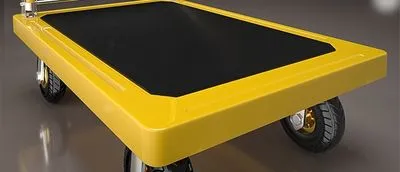

ด้านหน้า (พับด้ามแล้ว) เห็นล้อทั้งสองข้าง ขอบพื้นมุมโค้งมน ปูแผ่นยางเต็มพื้น
รุ่น F (ราวกั้น) มีราวลวดเหล็กชุบเงารูปซิกแซกรอบพื้น สูงไม่กี่เซนติเมตร ช่วยกันของกลิ้งตก · การถอดราวกั้นออกได้หรือไม่ และพับด้ามได้ราบเท่ารุ่นธรรมดาหรือไม่ ⚠ ยังไม่ได้ยืนยัน — สอบถามฝ่ายขาย
คู่มือการใช้งานรถเข็นของพื้นเหล็กพับได้ 4 ล้อ รุ่น FPT · รหัสสินค้า 35164–35205
หน้า 5 / 10
5 วิธีประกอบล้อ 6 ขั้น (ส่งแบบถอดล้อ)
WHEEL ASSEMBLY · ตามคลิปสอนประกอบ
รถเข็นรุ่น FPT จัดส่งแบบถอดล้อ ผู้ซื้อต้องประกอบล้อเองก่อนใช้งาน ใช้เวลาไม่นาน ทำได้คนเดียว — ภาพประกอบจากคลิปสอนประกอบของสินค้า ตามคลิปสอนประกอบ
1 ตรวจของในกล่องพื้นรถ (พับด้ามมาแล้ว) ล้อ 4 ล้อ ชุดน็อต และประแจ ตามที่เห็นในคลิป — รายการในกล่องจริง ⚠ ยังไม่ได้ยืนยัน 2 คว่ำพื้นรถวางราบคว่ำให้ด้านใต้พื้นหงายขึ้น วางบนพื้นเรียบ/โต๊ะที่มั่นคง รองผ้าหรือกระดาษกันสีถลอก 3 ล้อหมุนอยู่ฝั่งด้ามจับวางล้อหมุน 360 (รุ่น B = ล้อมีก้านเบรก) ที่แผ่นยึด 2 มุมฝั่งที่มีด้ามจับ · ล้อตายไว้อีกฝั่ง 4 ใส่น็อตทุกตัวให้เข้าตำแหน่งร้อยน็อตครบทุกรูแล้วหมุนนัตด้วยมือพอให้เข้าเกลียว ยังไม่ต้องขันแน่น เพื่อให้จัดตำแหน่งได้ 5 ติดให้ครบ 4 ล้อทำแบบเดียวกันทีละล้อจนครบ 4 ล้อ ตรวจว่าแผ่นล้อแนบกับแผ่นยึดเต็มหน้า 6 ขันแน่นด้วยประแจขันน็อตทุกตัวแบบไขว้ทแยงจนแน่น แล้วพลิกตั้งรถ ลองเข็นเปล่า ล้อต้องหมุนลื่น ไม่โยก
ห้ามพลาด:
ล้อหมุนต้องอยู่ฝั่งด้ามจับ — ถ้าสลับฝั่ง รถจะเลี้ยวยากและเข็นส่ายใส่น็อตครบทุกรู ทุกล้อ ห้ามเว้น · ขันแน่นหลังใส่ครบแล้วเท่านั้น
หลังใช้งานครั้งแรก ๆ ให้ตรวจขันน็อตล้อซ้ำ เพราะน็อตอาจคลายตัวเมื่อรับน้ำหนัก คำแนะนำทั่วไป
เครื่องมือ: ประแจที่มากับสินค้า (ตามคลิป) หรือประแจ/บล็อกขนาดตรงกับนัต · ขนาดน็อตและแรงขัน ⚠ ยังไม่ได้ยืนยัน — ขันจนแน่นสนิท ไม่ต้องใช้แรงจนเกลียวรูด คำแนะนำทั่วไป · ถุงมือช่วยกันมือเปื้อน/ลื่น
คู่มือการใช้งานรถเข็นของพื้นเหล็กพับได้ 4 ล้อ รุ่น FPT · รหัสสินค้า 35164–35205
หน้า 6 / 10
7 เลือกชนิดล้อ · ใช้งานอย่างปลอดภัย
WHEEL GUIDE · SAFE USE
ก. เปรียบเทียบชนิดล้อ เทียบเชิงคุณสมบัติ ไม่มีตัวเลขทดสอบ คำแนะนำทั่วไป
ชนิดล้อ ขนาด เหมาะกับพื้น ข้อสังเกต
P · PU ก้านโปร่ง 4 นิ้ว พื้นเรียบในอาคาร กระเบื้อง ปูนขัด รุ่นไม่เน้นเงียบ — มีเสียงล้อมากกว่า เหมาะงานในบ้าน/ออฟฟิศที่ใช้ไม่บ่อย H · ยางสีเทา 4 / 5 นิ้ว พื้นในอาคาร ห้าง ออฟฟิศ โรงแรม รุ่นเงียบ ยางสีเทามักทิ้งรอยบนพื้นน้อยกว่ายางดำ A · ยางสีทอง 4 / 5 / 6 นิ้ว พื้นในอาคาร และลานปูนที่มีรอยต่อ รุ่นเงียบ ดอกยางหนา ขนาด 6 นิ้วผ่านรอยต่อ/ธรณีประตูได้ง่ายกว่า I · ยางดำแกนเหล็ก 6 นิ้ว โกดัง ลานปูน พื้นหยาบเล็กน้อย รุ่นเงียบ ดุมเหล็ก · ยางดำอาจทิ้งรอยบนพื้นสีอ่อน
ทุกชนิดออกแบบสำหรับพื้นเรียบ — ไม่เหมาะกับพื้นดิน ทราย หญ้า หรือกรวด · ล้อใหญ่ขึ้นช่วยให้ข้ามรอยต่อได้ดีขึ้น แต่ไม่เพิ่มพิกัดรับน้ำหนัก (พิกัดขึ้นกับขนาดพื้น)
ข. ห้ามทำ อันตรายต่อคนและตัวรถ
เกินพิกัด 72×48 ≤ 200 กก.
ลงบันได ห้ามลาก/ไถลลงบันได หรือทางลาดชัน
ขึ้นยืน/นั่ง ห้ามคน/เด็กขึ้นยืน นั่ง หรือเล่นบนรถ
ปล่อยไหล ห้ามปล่อยรถไหลเอง หรือผลักให้วิ่งไปเอง
กองสูงบังตา ห้ามวางของสูงจนมองทางไม่เห็น
ค. วิธีใช้ที่ถูกต้อง คำแนะนำทั่วไป
ก่อนใช้ทุกครั้ง ตรวจด้ามล็อกแน่น ล้อหมุนลื่น น็อตล้อไม่คลอนวางของกระจายทั่วพื้น ของหนักไว้ล่างและค่อนไปทางด้ามจับ ไม่ยื่นเกินขอบพื้นมาก
ของกลม/ลื่น/กองหลายชั้น ใช้รุ่นราวกั้น หรือรัดยึดให้แน่น
เข็นด้วยความเร็วเดินปกติ เลี้ยวช้า ๆ ผลักไปข้างหน้า เป็นหลัก มองทางตลอด
ผ่านธรณีประตู/รอยต่อ ให้ชะลอแล้วยกล้อหน้าข้ามเบา ๆ อย่ากระแทก
จอดบนพื้นเอียง ให้ล็อกเบรก (รุ่น B — เหยียบก้านเบรกที่ล้อ) หรือหนุนล้อทุกครั้ง

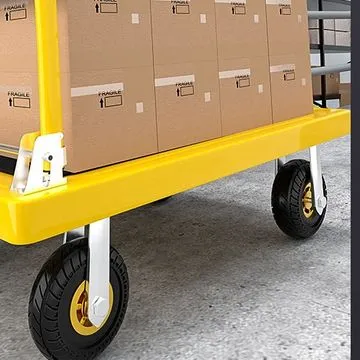

ตัวอย่างวางลังกระจายทั่วพื้น บนพื้นเรียบ
งานที่เหมาะ: ขนกล่องพัสดุ/ลังสินค้าในร้านและโกดัง · ถังน้ำดื่ม ถังแก๊ส (วางตั้ง รัดยึด) กระสอบข้าว/ปุ๋ย · ย้ายของในออฟฟิศ บ้าน ตลาด · ขนของจากลานจอดเข้าอาคาร — ทั้งหมดบนพื้นเรียบ และไม่เกินพิกัดของขนาดพื้น
ก่อนเข็นของหนักใกล้พิกัด: ลองเข็นระยะสั้นก่อน · ตรวจว่าพื้นรถไม่แอ่น ล้อไม่ฝืด · เส้นทางไม่มีหลุม ท่อ หรือรอยต่อสูง · ใช้ 2 คนช่วยกันเมื่อของสูงหรือยาว
พื้นเอียง/ทางลาด: ใช้ได้เฉพาะทางลาดเล็กน้อยที่ควบคุมรถได้ — ลดน้ำหนักบรรทุก ให้คนอยู่ฝั่งต่ำกว่าของเสมอ ห้ามปล่อยมือ · รถเข็นไม่ใช่อุปกรณ์ยกของขึ้นที่สูง/ขึ้นกระบะ
คู่มือการใช้งานรถเข็นของพื้นเหล็กพับได้ 4 ล้อ รุ่น FPT · รหัสสินค้า 35164–35205
หน้า 8 / 10
8 ดูแลรักษา · เปลี่ยนล้อ · แก้ปัญหาเบื้องต้น
MAINTENANCE · TROUBLESHOOTING
ก. ตารางดูแลรักษา คำแนะนำทั่วไป
ก่อนใช้ทุกครั้ง ด้ามกางล็อกแน่น · ล้อทุกล้อหมุนลื่นไม่โยก · น็อตล้อไม่คลอน · แผ่นยางไม่หลุดร่อน · เบรก (รุ่น B) จับอยู่ ทุกสัปดาห์ เช็ดฝุ่น/คราบบนพื้นและด้าม ดึงเศษด้าย/เส้นผมที่พันแกนล้อออก · เปียกน้ำหรือฝน ให้เช็ดแห้งทันที ทุกเดือน ขันน็อตล้อและน็อตบานพับซ้ำ · หยอดน้ำมันเครื่องบาง ๆ ที่แกนล้อ ลูกปืนแกนหมุน และบานพับด้าม แล้วเช็ดส่วนเกินออก เมื่อเห็นความเสียหาย สีถลอกถึงเนื้อเหล็ก แต้มสีซ่อมสำหรับงานเหล็ก · ล้อแตก/ยางฉีก/ลูกปืนเสีย เปลี่ยนล้อ · ด้าม/พื้นงอ บิด หรือรอยเชื่อมร้าว หยุดใช้ทันที
ข. เปลี่ยนล้อ คำแนะนำทั่วไป
เอาของออก พับด้าม คว่ำพื้นรถบนผ้ารอง (เหมือนขั้นที่ 2 หน้า 6)
คลายนัตทั้ง 4 ตัวของล้อที่จะเปลี่ยน ถอดล้อเก่าออก
ใส่ล้อใหม่ชนิดเดิม ขนาดนิ้วเดิม (ล้อหมุนแทนล้อหมุน · ล้อเบรกแทนล้อเบรก) ใส่น็อตครบ แล้วขันแน่น
พลิกตั้ง ลองเข็นเปล่าก่อนบรรทุก · อะไหล่ล้อ/ขนาดแผ่นยึด ⚠ ยังไม่ได้ยืนยัน — แจ้งรหัสสินค้าแล้วสอบถามฝ่ายขาย
ค. อาการผิดปกติและวิธีแก้ Troubleshooting คำแนะนำทั่วไป
อาการ สาเหตุที่เป็นไปได้ วิธีแก้ไข
ล้อหมุนฝืด / เข็นหนัก มีเศษด้าย เส้นผม ฝุ่นพันแกนล้อ · ลูกปืนแห้ง · น็อตแกนล้อแน่นเกิน คว่ำรถ ดึงเศษที่พันออก หยอดน้ำมันที่แกน/ลูกปืน คลายนัตแกนล้อเล็กน้อยให้ล้อหมุนคล่องแต่ไม่โยก เข็นเบี้ยว / รถส่าย ติดล้อหมุนผิดฝั่ง · น็อตล้อคลาย · ของวางเอียงข้างเดียว ตรวจว่าล้อหมุนอยู่ฝั่งด้าม ขันน็อตล้อให้แน่นทุกตัว จัดของให้กระจายสมดุล ด้ามพับไม่ล็อก / พับลงเอง ยกด้ามไม่สุด · มีเศษติดที่บานพับ/จุดล็อก เหยียบคันเหยียบแล้วยกด้ามใหม่จนสุด ทำความสะอาดบานพับ หยอดน้ำมันบาง ๆ — ถ้ายังไม่ล็อกให้หยุดใช้และติดต่อฝ่ายบริการ พับด้ามไม่ลง ไม่ได้เหยียบคันเหยียบค้างไว้ · มีของวางทับ ยกของออก เหยียบคันเหยียบค้างไว้ แล้วโน้มด้ามลงช้า ๆ มีเสียงดังขณะเข็น ล้อ PU รุ่นไม่เน้นเงียบ · น็อตคลาย · ลูกปืนแห้ง ขันน็อตให้แน่น หยอดน้ำมัน · ต้องการเงียบเลือกล้อยางรุ่นเงียบ ล้อหมุนส่ายสั่น แกนหมุนหลวม · ลูกปืนสึก ขันน็อตแกนหมุน หยอดน้ำมัน ถ้าสึกมากให้เปลี่ยนล้อ เบรกไม่อยู่ (รุ่น B) เหยียบก้านเบรกไม่สุด · ดอกยางสึก/มีน้ำมัน เหยียบก้านเบรกจนสุด เช็ดยางให้แห้ง ใช้ร่วมกับการหนุนล้อบนพื้นเอียง สีถลอก มีสนิมจุด กระแทก/ขูด · เก็บในที่ชื้น ขัดสนิมเบา ๆ แต้มสีซ่อมสำหรับงานเหล็ก เก็บที่แห้ง
หากสินค้าผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ พร้อมแจ้งรหัสสินค้าและรูป/คลิปอาการ
เก็บไม่ได้ใช้นาน ๆ คำแนะนำทั่วไป : ทำความสะอาด เช็ดแห้ง หยอดน้ำมันแกนล้อ พับด้ามแล้ววางในที่แห้งใต้ร่ม ยกให้ล้อไม่รับน้ำหนักของอื่นทับ · ก่อนกลับมาใช้ ตรวจน็อตล้อ บานพับ และเบรกตามตาราง "ก่อนใช้ทุกครั้ง"
คู่มือการใช้งานรถเข็นของพื้นเหล็กพับได้ 4 ล้อ รุ่น FPT · รหัสสินค้า 35164–35205
หน้า 9 / 10
9 คำถามที่พบบ่อย · ตรวจรับสินค้า · ติดต่อ
FAQ · CHECKLIST · CONTACT
ก. คำถามที่พบบ่อย FAQ
รับน้ำหนักได้เท่าไร? ตามขนาดพื้น: 72×48 ซม. = 200 กก. · 90×60 ซม. = 400 กก. · 110×65 ซม. = 500 กก. (ตามข้อมูลสินค้า วางของกระจายทั่วพื้น บนพื้นเรียบ) — ชนิดล้อไม่เปลี่ยนพิกัด ต้องประกอบเองไหม? ต้องประกอบล้อ 4 ล้อเอง ตามหน้า 6 — ด้ามจับมาพร้อมพื้นรถแล้ว ล้อหมุนติดฝั่งไหน? ฝั่งด้ามจับ (2 ล้อ) · ล้อตาย 2 ล้ออีกฝั่ง รุ่นเบรกล็อกล้อกี่ล้อ? ล้อหมุนฝั่งด้ามเป็นแบบมีก้านเบรก — จำนวนล้อเบรกที่แน่นอน ⚠ ยังไม่ได้ยืนยัน สอบถามฝ่ายขาย ล้อไหนเงียบที่สุด? H ยางเทา / A ยางทอง / I ยางดำแกนเหล็ก เป็นรุ่นเงียบ · P ล้อ PU ก้านโปร่ง เป็นรุ่นไม่เน้นเงียบ ใช้ขึ้นลงบันได หรือบนพื้นดิน/ทรายได้ไหม? ไม่ได้ — ใช้บนพื้นเรียบเท่านั้น ห้ามลากลงบันได/ทางลาดชัน ใส่ท้ายรถเก๋งได้ไหม? พับด้ามราบแล้วเก็บท้ายรถได้ แต่ขนาดตอนพับ/น้ำหนักตัวรถ ⚠ ยังไม่ได้ยืนยัน — วัดท้ายรถแล้วสอบถามฝ่ายขาย ราวกั้นรุ่น F ช่วยให้รับน้ำหนักได้มากขึ้นไหม? ไม่ — ราวกั้นช่วยกันของหล่นเท่านั้น พิกัดยังเท่ากับขนาดพื้นเดิม ขอล้อสำรอง หรือเปลี่ยนเป็นล้อเบรกเองได้ไหม? อะไหล่ล้อและขนาดแผ่นยึด ⚠ ยังไม่ได้ยืนยัน — แจ้งรหัสสินค้าแล้วสอบถามฝ่ายขาย แผ่นยางบนพื้นหลุดหรือขาด ทำอย่างไร? ทำความสะอาดพื้นแล้วติดกลับด้วยกาวยางสำหรับงานยาง-เหล็ก (คำแนะนำทั่วไป) · แผ่นยางทดแทน สอบถามฝ่ายขาย ตากแดดตากฝนได้ไหม? ตัวรถเป็นเหล็กพ่นสี ช่วยลดสนิม แต่ควรเก็บในร่มและเช็ดแห้งเมื่อเปียก
ข. ตรวจรับสินค้าเมื่อเปิดกล่อง คำแนะนำทั่วไป
รหัสบนกล่อง/ใบส่งของตรงกับที่สั่ง (ขนาด สี แบบ ล้อ)
ล้อครบ 4 ล้อ: ล้อหมุน 2 + ล้อตาย 2 (รุ่น B มีก้านเบรก)
น็อต/นัตครบตามจำนวนรู (4 รู × 4 ล้อ)
พื้นรถไม่บุบ ไม่บิด แผ่นยางติดเรียบ
ด้ามกาง-พับได้ และล็อกเมื่อกางสุด
รุ่น F: ราวกั้นไม่บิดงอ ยึดแน่น
สีถลอกจากการขนส่งเล็กน้อย แต้มสีได้ — เสียหายมากถ่ายรูปไว้ทันที
ภาพสินค้าอาจต่างจากของจริงเล็กน้อย (สีมือจับ/ดุมล้อ)
ค. ข้อมูลที่ยังไม่ยืนยัน ให้สอบถามฝ่ายขายก่อนสั่ง
น้ำหนักตัวรถแต่ละขนาด
ความสูงด้ามจับ / ขนาดตอนพับ
ขนาดกล่อง / จำนวนต่อลัง
ขนาดน็อตและอะไหล่ล้อสำรอง
จำนวนล้อเบรกในรุ่น B
ราวกั้นรุ่น F ถอดได้หรือไม่
คู่มือการใช้งานรถเข็นของพื้นเหล็กพับได้ 4 ล้อ รุ่น FPT · รหัสสินค้า 35164–35205
หน้า 10 / 10

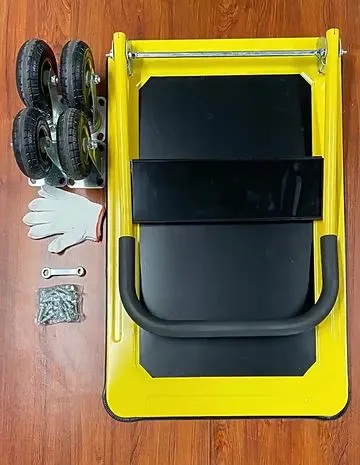

1ตรวจของในกล่อง

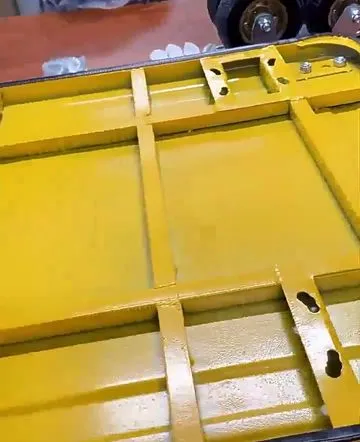

2คว่ำพื้นรถวางราบ

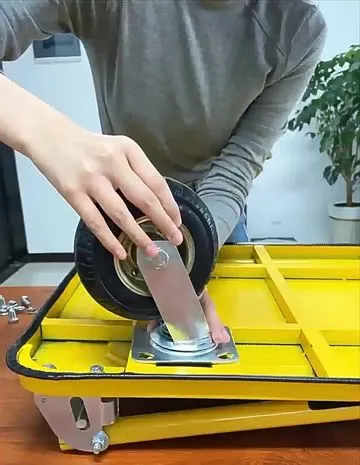

3ล้อหมุนอยู่ฝั่งด้ามจับ

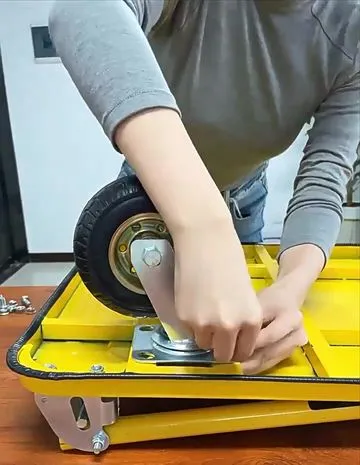

4ใส่น็อตทุกตัวให้เข้าตำแหน่ง

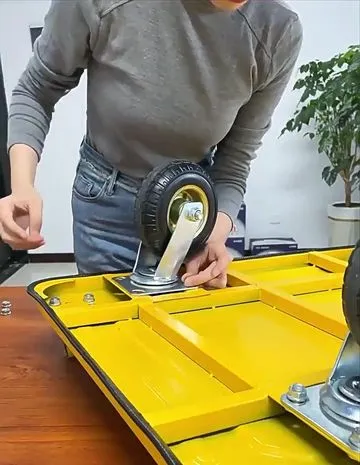

5ติดให้ครบ 4 ล้อ

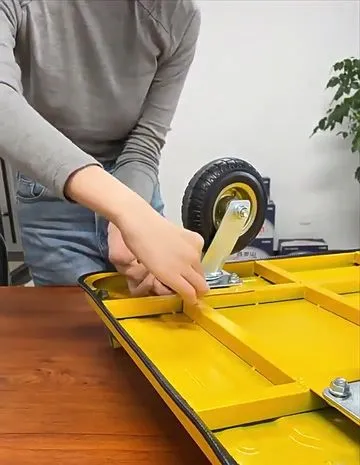

6ขันแน่นด้วยประแจ
1ด้ามตั้งพร้อมใช้
2เหยียบคันเหยียบ
3ดันด้ามลง
4ด้ามราบกับพื้น
1กางด้าม
2ปลดล็อกแล้วโน้มด้าม
3พับราบ
