คู่มือการใช้งาน (ฉบับภาษาไทย)
เครื่องกวนไฟฟ้าสแตนเลส ซีรีส์ XX
รุ่น 500 ลิตร (XX-500) และ 1,000 ลิตร (XX-1000) · ยกขึ้น-ลงด้วยไฮดรอลิก · ปรับรอบด้วยอินเวอร์เตอร์ · ตั้งเวลากวนได้
รหัสสินค้า 22456–22465 (10 รหัส)
XX-500 × 4 · XX-1000 × 6
โปรดอ่านก่อนใช้งาน

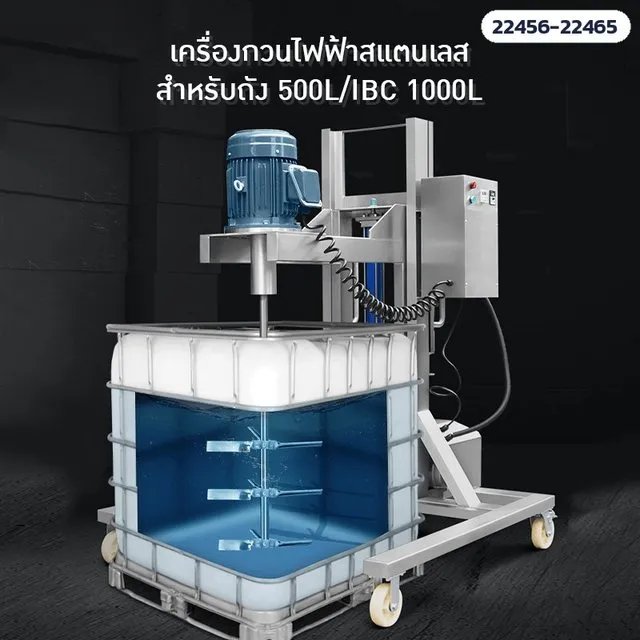

เครื่องกวนไฟฟ้าสแตนเลส สำหรับถัง 500 ลิตร และ IBC 1,000 ลิตร
ภาพตัวอย่างเครื่อง — รายละเอียดต่างกันตามรุ่น

เครื่องกวนไฟฟ้าสแตนเลส ซีรีส์ XX เป็นเครื่องกวนแบบเคลื่อนที่ได้ ตัวเครื่องและโครงเป็นสแตนเลส 304 เข็นเครื่องเข้าหาถัง แล้วยกแกนกวนขึ้น-ลงด้วยระบบไฮดรอลิก ปรับรอบด้วยอินเวอร์เตอร์และตั้งเวลากวนได้ที่ตู้ควบคุม มี 2 ขนาด: XX-500 สำหรับถังสแตนเลสทรงเปิดขนาด 500 ลิตร และ XX-1000 สำหรับถัง IBC มาตรฐาน 1,000 ลิตร

  • 1
    สแตนเลส 304 ทั้งเครื่องกวนและโครงรอยเชื่อมขัดเรียบ ไม่เป็นสนิม ลดการปนเปื้อน
  • 2
    ยกแกนกวนด้วยไฮดรอลิกสวิตช์กดสีเหลือง ปุ่มขึ้น / ลง — ไม่ต้องใช้แรงคน เปลี่ยนถังได้เร็ว
  • 3
    ตู้ควบคุมในตัวปุ่มเริ่มทำงาน · ไฟเตือน/เสียงเตือน · ตัวตั้งเวลา · ตัวปรับรอบ (อินเวอร์เตอร์) · ปลั๊กอุตสาหกรรม
  • 4
    2 ความเร็วสูงของเหลวใส–หนืดปานกลาง ผสมเร็ว · ต่ำของหนืด เช่น กาว เรซิน ครีม (รุ่น 500 ลิตรมีเกียร์ทด)
  • 5
    ไฟ 380V 50Hz (3 เฟส)มอเตอร์ 2.2 / 4 kW (500 ลิตร) · 3 / 4 / 5.5 kW (1,000 ลิตร)
  • 6
    ล้อเลื่อนมีเบรกล็อก + มือจับเข็นเข็นไปใช้ได้หลายถัง ล็อกล้อให้นิ่งขณะกวน

รหัสสินค้าที่คู่มือนี้ครอบคลุม 10 รหัส · สเปกรายรุ่นดูหน้า 2

XX-500 · ถังสแตนเลส 500 ลิตร4 รหัส
22456XX-500-2.2KWความเร็วสูง · 2.2 kW · ≤3,000 cps
22457XX-500-4KWความเร็วสูง · 4 kW · ≤8,000 cps
22458XX-500-2.2KWความเร็วต่ำ · 2.2 kW · ≤5,000 cps
22459XX-500-4KWความเร็วต่ำ · 4 kW · ≤12,000 cps
XX-1000 · ถัง IBC 1,000 ลิตร6 รหัส
22460XX-1000-3KW-A187ความเร็วต่ำ · 3 kW · ≤5,000 cps
22461XX-1000-4KW-A187ความเร็วต่ำ · 4 kW · ≤5,000 cps
22462XX-1000-5.5KW-A187ความเร็วต่ำ · 5.5 kW · ≤12,000 cps
22463XX-1000-3KW-A1400ความเร็วสูง · 3 kW · ≤3,000 cps
22464XX-1000-4KW-A1400ความเร็วสูง · 4 kW · ≤3,000 cps
22465XX-1000-5.5KW-A1400ความเร็วสูง · 5.5 kW · ≤8,000 cps
ข้อมูลอ้างอิงจากเอกสารผู้ผลิต ขนาด/สเปกอาจปรับปรุงโดยไม่แจ้ง · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย · เนื้อหาที่ติดป้าย คำแนะนำทั่วไป เป็นแนวปฏิบัติทั่วไปของเครื่องกวนไฟฟ้า เรียบเรียงโดยปัญญาเคมีภัณฑ์ — หากป้ายหรือคำแนะนำบนตัวเครื่องจริงต่างจากคู่มือนี้ ให้ยึดตามตัวเครื่องและสอบถามฝ่ายบริการ

สารบัญ Contents

คู่มือการใช้งาน เครื่องกวนไฟฟ้าสแตนเลส ซีรีส์ XX (500 / 1,000 ลิตร) · รหัสสินค้า 22456–22465 หน้า 1 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
1
รุ่นและข้อมูลจำเพาะ
MODELS · SPECIFICATIONS · 10 รหัส

XX-500 · สำหรับถังสแตนเลส 500 ลิตร 4 รหัส 22456–22459

รหัสรุ่นความเร็วมอเตอร์กระแสแรงบิด
มอเตอร์		รอบกวน
(rpm)		ความหนืด
สูงสุด (cps)		เสียงน้ำหนัก
เครื่อง
ความเร็วสูง — รอบกวน 0–1,400 rpm22456 / 22457
22456XX-500-2.2KWความเร็วสูง2.2 kW4.7 A14.6 N·m0–1,4003,00070 dB(A)290 กก.
22457XX-500-4KWความเร็วสูง4 kW8.4 A26.3 N·m0–1,4008,00097 dB(A)300 กก.
ความเร็วต่ำ (มีเกียร์ทด) — รอบกวน 0–280 rpm22458 / 22459
22458XX-500-2.2KWความเร็วต่ำ2.2 kW4.7 A14.6 N·m0–2805,00070 dB(A)320 กก.
22459XX-500-4KWความเร็วต่ำ4 kW8.4 A26.3 N·m0–28012,00097 dB(A)340 กก.

XX-1000 · สำหรับถัง IBC 1,000 ลิตร 6 รหัส 22460–22465

รหัสรุ่นความเร็วมอเตอร์กระแสแรงบิด
มอเตอร์		รอบกวน
(rpm)		ความหนืด
สูงสุด (cps)		เสียงน้ำหนัก
เครื่อง
ความเร็วต่ำ (A187) — รอบกวน 0–187 rpm22460 / 22461 / 22462
22460XX-1000-3KW-A187ความเร็วต่ำ3 kW6.3 A19.9 N·m0–1875,00087 dB(A)267 กก.
22461XX-1000-4KW-A187ความเร็วต่ำ4 kW8.4 A26.3 N·m0–1875,00097 dB(A)289 กก.
22462XX-1000-5.5KW-A187ความเร็วต่ำ5.5 kW11.1 A36.1 N·m0–18712,000111 dB(A)321 กก.
ความเร็วสูง (A1400) — รอบกวนสูงสุด 1,450 rpm22463 / 22464 / 22465
22463XX-1000-3KW-A1400ความเร็วสูง3 kW6.3 A19.9 N·mสูงสุด 1,4503,00087 dB(A)233 กก.
22464XX-1000-4KW-A1400ความเร็วสูง4 kW8.4 A26.3 N·mสูงสุด 1,4503,00097 dB(A)244 กก.
22465XX-1000-5.5KW-A1400ความเร็วสูง5.5 kW11.1 A36.1 N·mสูงสุด 1,4508,000111 dB(A)260 กก.

ทุกรุ่น ไฟ 380V 50Hz (3 เฟส) · ปรับรอบด้วยอินเวอร์เตอร์ · ความหนืดสูงสุด = ค่าโดยประมาณที่รุ่นนั้นกวนได้ (cps = mPa·s; น้ำ ≈ 1 · น้ำมันพืช ≈ 50–100 · น้ำผึ้ง ≈ 2,000–10,000 cps) · แรงบิด เป็นค่าพิกัดของมอเตอร์ · ตัวเลขตามตารางผู้ผลิต ค่าจริงอาจต่างเล็กน้อยตามล็อตผลิต

500 ลิตร ต่างจาก 1,000 ลิตร อย่างไร

XX-50022456–22459XX-100022460–22465
ถังที่ใช้ถังสแตนเลสทรงเปิด ขนาด 500 ลิตรถัง IBC มาตรฐาน 1,000 ลิตร (กวนได้ประมาณ 1 ตันต่อถัง)
มอเตอร์2.2 / 4 kW3 / 4 / 5.5 kW
รอบกวนสูง 0–1,400 rpm · ต่ำ 0–280 rpm (มีเกียร์ทด)สูง 1,450 rpm · ต่ำ 0–187 rpm
แกนกวนØ30 มม. ยาว 1,000 มม.Ø25 มม. ยาว 1,000 มม.
ใบกวนใบ 3 แฉก จำนวน 3 ชุด (Ø130 มม. ตามแบบ)ใบพับ/ยืดหด 3 ชั้น วงหมุน Ø400 มม. — พับแนบแกนเพื่อผ่านปากถัง IBC
ขนาดฐาน (ตามแบบ)กว้าง 1,200 มม.กว้าง 1,240 × ลึก 900 มม.
น้ำหนักเครื่อง290–340 กก.233–321 กก.
ระดับการป้องกันสอบถามฝ่ายขายIP55
วัสดุเครื่องกวนและโครงเครื่อง สแตนเลส 304
คู่มือการใช้งาน เครื่องกวนไฟฟ้าสแตนเลส ซีรีส์ XX (500 / 1,000 ลิตร) · รหัสสินค้า 22456–22465 หน้า 2 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
2
เลือกรุ่นและรอบกวนให้เหมาะกับงาน
MODEL SELECTION · SPEED GUIDE
เลือก 3 ขั้น
  • ขั้นที่ 1 — ขนาดถัง: ถังสแตนเลสทรงเปิด 500 ลิตร → XX-500 · ถัง IBC 1,000 ลิตร → XX-1000
  • ขั้นที่ 2 — ความเร็ว: ของหนืด ขึ้นฟองง่าย ไม่ทนความร้อน/แรงเฉือน → ความเร็วต่ำ · ของเหลวใส–หนืดปานกลาง ต้องการผสมเร็ว → ความเร็วสูง
  • ขั้นที่ 3 — กำลังมอเตอร์: ดูความหนืดสูงสุดของสูตร (ตอนท้ายสูตร หลังเติมผง/สารเพิ่มความข้นแล้ว) แล้วเลือกรุ่นที่รองรับได้สูงกว่าเผื่อไว้ · ลังเลระหว่าง 2 รุ่น ให้เลือกกำลังสูงกว่าแล้วใช้รอบต่ำลง

ความหนืดสูงสุดที่แต่ละรุ่นรองรับ cps · ตามตารางผู้ผลิต

ความเร็วสูงความเร็วต่ำ
XX-500 · 2.2 kW22456 — 3,000 cps22458 — 5,000 cps
XX-500 · 4 kW22457 — 8,000 cps22459 — 12,000 cps
XX-1000 · 3 kW22463 — 3,000 cps22460 — 5,000 cps
XX-1000 · 4 kW22464 — 3,000 cps22461 — 5,000 cps
XX-1000 · 5.5 kW22465 — 8,000 cps22462 — 12,000 cps

ของหนืดเกิน 12,000 cps ควรปรึกษาฝ่ายขายเพื่อเลือกเครื่องกวนชนิดอื่น · ความหนืดเป็นค่าโดยประมาณ ขึ้นกับสูตร อุณหภูมิ และปริมาณในถัง

ตัวอย่างงานและความเร็วที่แนะนำ คำแนะนำทั่วไป

งานความเร็วเหตุผล / วิธีตั้งรอบ
กาว (กาวน้ำ/ลาเท็กซ์ กาวแป้ง กาวเรซิน)ต่ำกาวส่วนใหญ่หนืด รอบต่ำ + แรงบิดสูงดันเนื้อกาวให้ไหลทั่วถัง ไม่ดูดฟองอากาศ ไม่สร้างความร้อนที่ทำให้กาวเซ็ตตัวเร็ว
สี / หมึกเนื้อข้นต่ำเริ่มรอบต่ำ เพิ่มจนผิวหน้าเคลื่อนทั่วถัง ไม่ให้เกิดกระแสวนลึก
ครีม เจล ซอสข้นต่ำเนื้อข้นต้องการแรงบิด รอบสูงจะตีฟองและทำให้เนื้อเสีย
สารละลาย น้ำยาเคมี เครื่องดื่มสูงของเหลวใส–หนืดน้อย ผสมเข้ากันเร็ว ประหยัดเวลา
ละลายผง / สารเพิ่มความข้นในน้ำสูง → ลดรอบเมื่อข้นช่วงต้นใช้รอบสูงโปรยผงช้า ๆ ที่ผิว กันผงจับตัวเป็นก้อน — เมื่อเริ่มข้นให้ลดรอบลง
❓ กวนผสมกาว ใช้ความเร็วสูงหรือต่ำดีกว่า?
ส่วนใหญ่ใช้ความเร็วต่ำดีกว่า — (1) กาวหนืด ต้องใช้แรงบิดดันเนื้อกาวให้ไหลทั้งถัง รอบสูงจะกวนแค่รอบใบพัดและมอเตอร์ทำงานหนัก · (2) รอบสูงดูดอากาศเป็นฟองละเอียดที่ไล่ออกยาก ทำให้แรงยึดติดลดและผิวกาวเป็นรูพรุน · (3) แรงเฉือนสร้างความร้อน กาวที่ทำปฏิกิริยา (อีพ็อกซี่/PU) จะเซ็ตตัวเร็วขึ้น กาวตัวทำละลายระเหยเร็วขึ้น · (4) กาวลาเท็กซ์/อิมัลชันโดนแรงเฉือนสูงนาน ๆ อาจแตกตัวเป็นเม็ด · ข้อยกเว้น: ช่วงละลายผงตอนเนื้อยังใส ใช้รอบสูงช่วงสั้น ๆ ได้ · แนะนำ: กาวหนืดไม่เกิน 12,000 cps ใช้ 22459 XX-500-4KW ความเร็วต่ำ (ถัง 500 ลิตร) หรือ 22462 XX-1000-5.5KW-A187 (ถัง IBC)

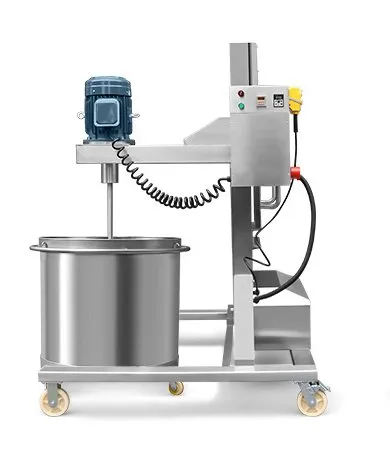

XX-500 กับถังสแตนเลส 500 ลิตร
XX-500 — ใช้กับถังสแตนเลสทรงเปิด 500 ลิตร

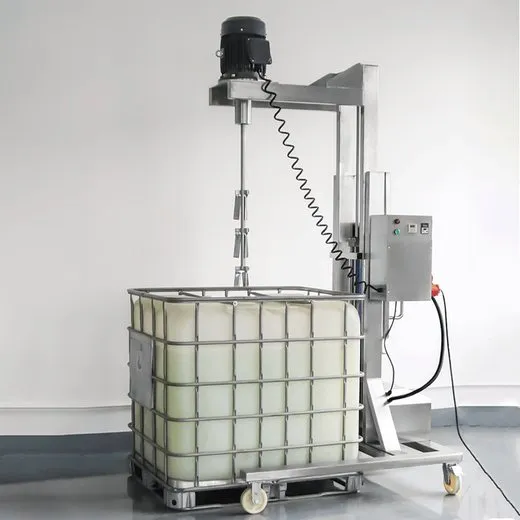

XX-1000 กับถัง IBC
XX-1000 — แกนกวนลงในถัง IBC 1,000 ลิตร (ภาพถ่ายจริง)
คู่มือการใช้งาน เครื่องกวนไฟฟ้าสแตนเลส ซีรีส์ XX (500 / 1,000 ลิตร) · รหัสสินค้า 22456–22465 หน้า 3 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
3
ขนาดเครื่องและชื่อชิ้นส่วน
DIMENSIONS · PARTS · คลิกที่ภาพเพื่อขยาย

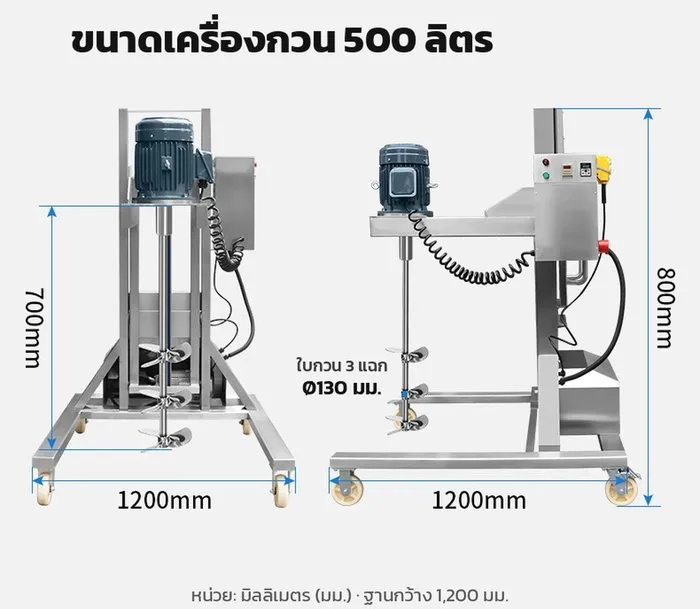

ขนาดเครื่องกวน 500 ลิตร
XX-500 — ฐานกว้าง 1,200 มม. · ระยะ 700 / 800 มม. ตามภาพ · ใบกวน 3 แฉก Ø130 มม. (หน่วย มม.)

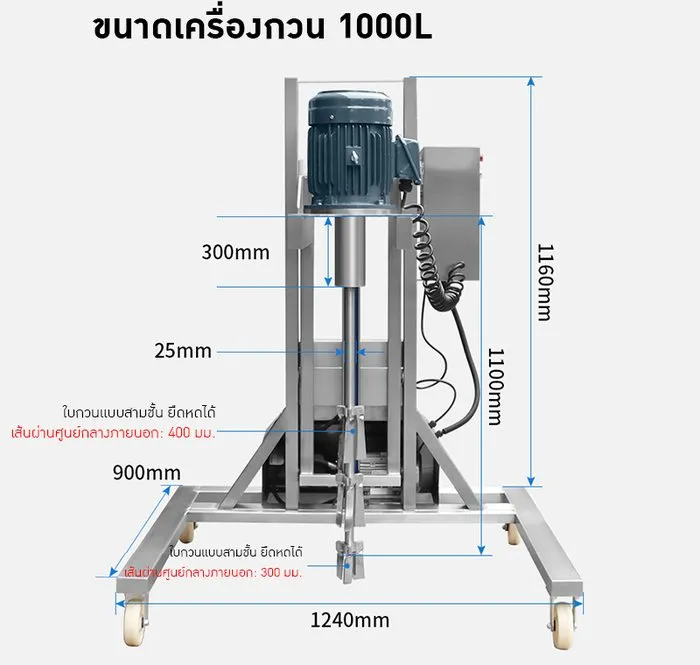

ขนาดเครื่องกวน 1,000 ลิตร
XX-1000 — ฐานกว้าง 1,240 × ลึก 900 มม. · ระยะ 1,160 / 1,100 / 300 มม. ตามภาพ · ใบกวนบน Ø400 / ล่าง Ø300 มม.

ขนาดตามแบบของผู้ผลิต — ก่อนสั่งซื้อควรวัดความสูงปากถัง ระยะเพดาน และทางเข้าพื้นที่ติดตั้ง แล้วแจ้งฝ่ายขายเพื่อยืนยัน

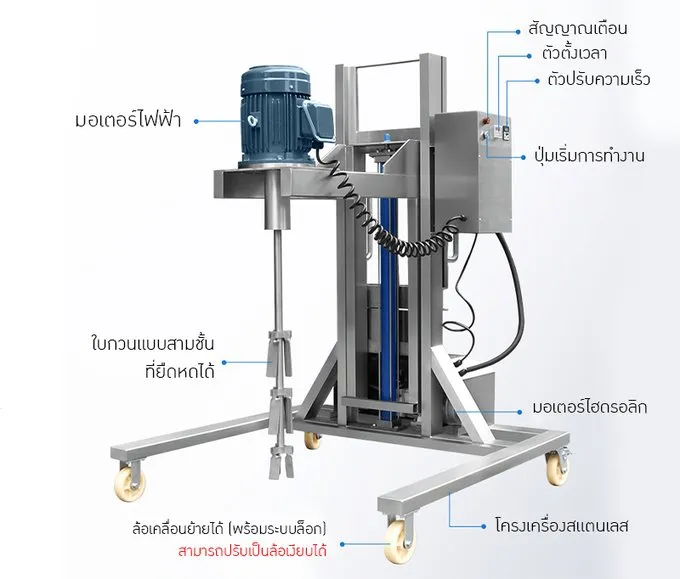

ชื่อชิ้นส่วน ภาพตัวอย่างเครื่องรุ่น 1,000 ลิตร — ชิ้นส่วนหลักเหมือนกันทั้งซีรีส์

ชื่อชิ้นส่วนเครื่องกวนไฟฟ้า
ตำแหน่งและรูปทรงชิ้นส่วนอาจต่างกันตามรุ่น/ล็อตผลิต
1
มอเตอร์ไฟฟ้าติดตั้งบนแขนกวน ขับแกนกวน · 2.2 / 4 kW (500 ลิตร) · 3 / 4 / 5.5 kW (1,000 ลิตร) · รุ่นความเร็วต่ำ 500 ลิตรมีเกียร์ทด
2
ตู้ควบคุมไฟเตือน/เสียงเตือน · ตัวตั้งเวลา · ตัวปรับรอบ (อินเวอร์เตอร์) · ปุ่มเริ่มทำงาน
3
สวิตช์กดยกขึ้น-ลง (สีเหลือง)สั่งชุดไฮดรอลิกยกแกนกวน ปุ่มขึ้น / ปุ่มลง
4
แกนกวน + ใบกวน500 ลิตร: ใบ 3 แฉก 3 ชุด · 1,000 ลิตร: ใบพับ/ยืดหด 3 ชั้น พับแนบแกนเมื่อผ่านปากถัง กางออกขณะหมุน
5
มอเตอร์ไฮดรอลิก / กระบอกยกอยู่ในเสาเครื่อง ยกแขนกวนขึ้น-ลง
6
โครงเครื่องสแตนเลสฐานตัว U คร่อมถัง พร้อมมือจับสำหรับเข็นและดึง
7
ล้อเลื่อนมีเบรกล้อหมุนรอบทิศ เหยียบล็อกได้
8
ปลั๊กอุตสาหกรรม (สีแดง)กันฝุ่นและน้ำมัน — ต่อกับเต้ารับไฟ 3 เฟส 380V ที่มีสายดิน
ตู้ควบคุม
ตู้ควบคุม + สวิตช์ยกขึ้น-ลง

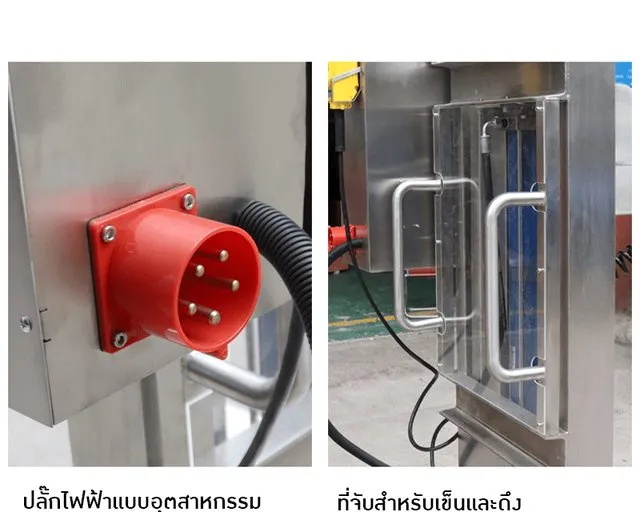

ปลั๊กและมือจับ
ปลั๊กอุตสาหกรรม · มือจับเข็น

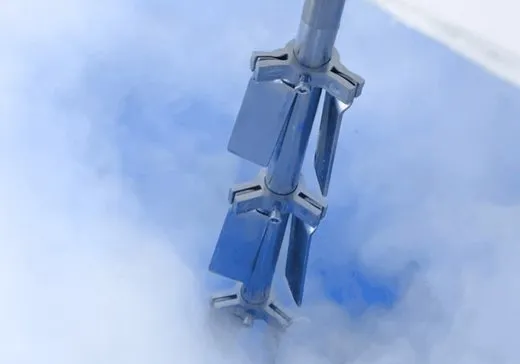

ใบกวน
ใบกวน ผสมทั่วถึงทั้งถัง

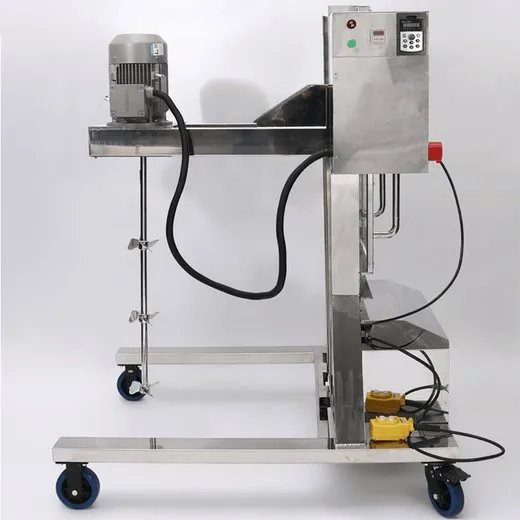

ภาพถ่ายจริง
ภาพถ่ายจริง ใบกวน 3 แฉก 3 ชุด
คู่มือการใช้งาน เครื่องกวนไฟฟ้าสแตนเลส ซีรีส์ XX (500 / 1,000 ลิตร) · รหัสสินค้า 22456–22465 หน้า 4 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
4
การเตรียมก่อนใช้งานคำแนะนำทั่วไป
BEFORE USE
  • ไฟฟ้า — เต้ารับไฟ 3 เฟส 380V 50Hz พร้อมสายดิน และเบรกเกอร์ตัดไฟรั่ว ขนาดสาย/เบรกเกอร์เหมาะกับกระแสของรุ่น (4.7–11.1 A ตามตารางหน้า 2) ให้ช่างไฟฟ้าเป็นผู้ติดตั้ง
  • พื้นที่ — พื้นเรียบ แข็งแรง รับน้ำหนักเครื่อง (233–340 กก.) รวมถังที่บรรจุเต็มได้ เว้นระยะรอบถังให้เข็นเครื่องเข้าคร่อม และยกแกนกวนขึ้นพ้นถังได้ (ระวังเพดาน/คาน)
  • ตรวจเครื่อง — สายไฟและปลั๊กไม่ชำรุด น็อตยึดใบกวน/ข้อต่อแกนแน่น ใบกวนไม่งอ (รุ่น 1,000 ลิตร ใบพับ-กางได้คล่อง) ไม่มีน้ำมันไฮดรอลิกรั่ว ล้อและเบรกทำงานปกติ
  • ตรวจถัง — ถังตั้งมั่นคง ปริมาณของเหลวเหมาะสม (ใบกวนชุดบนควรจมใต้ผิวของเหลว) ไม่มีสิ่งแปลกปลอมที่จะติดใบกวน
5
วิธีใช้งานทีละขั้นคำแนะนำทั่วไป
BASIC OPERATION
  1. ยกแกนกวนขึ้นสุด — กดปุ่มขึ้นที่สวิตช์สีเหลือง ให้ใบกวนอยู่สูงกว่าปากถัง
  2. เข็นเครื่องเข้าตำแหน่ง — จับมือจับเข็นให้ฐานคร่อมถัง จัดแกนกวนให้อยู่กลางถัง/ปากถัง แล้วเหยียบล็อกล้อทุกล้อ
  3. ลดแกนกวนลงในถัง — กดปุ่มลงช้า ๆ ให้ใบกวนผ่านปากถังลงไป (รุ่น 1,000 ลิตร ใบพับแนบแกน) ระวังไม่ให้ใบกวนชนขอบถังหรือแตะก้นถัง
  4. ตั้งเวลาและรอบ — ตั้งเวลากวนที่ตัวตั้งเวลา และตั้งรอบเริ่มต้นให้ต่ำไว้ก่อนที่ตัวปรับรอบ
  5. เริ่มกวน — เสียบปลั๊ก กดปุ่มเริ่มทำงาน แล้วค่อย ๆ เพิ่มรอบจนผิวของเหลวเคลื่อนทั่วถัง ไม่เกิดกระแสวนลึกจนดูดอากาศลงไป และไม่กระเด็นออกนอกถัง
  6. ระหว่างกวน — เติมวัตถุดิบทีละน้อยที่ผิวของเหลว หากเสียงผิดปกติ สั่นแรง หรือไฟเตือนติด ให้หยุดเครื่องทันที
  7. เมื่อครบเวลา — ลดรอบลงแล้วหยุดเครื่อง รอให้ใบกวนหยุดหมุนสนิท ก่อนกดยกแกนกวนขึ้นพ้นถัง
  8. หลังเลิกงาน — ถอดปลั๊ก ล้างแกนและใบกวนทันทีก่อนสารแห้งติด ปลดล็อกล้อแล้วเข็นเครื่องออก

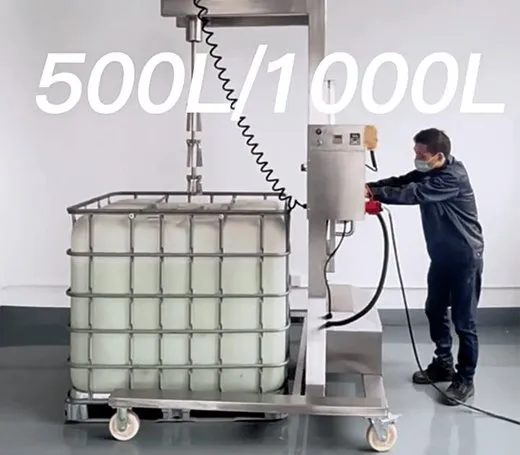

การใช้งานจริง
เข็นเครื่องเข้าคร่อมถัง แล้วสั่งยก-ลดแกนกวนที่สวิตช์

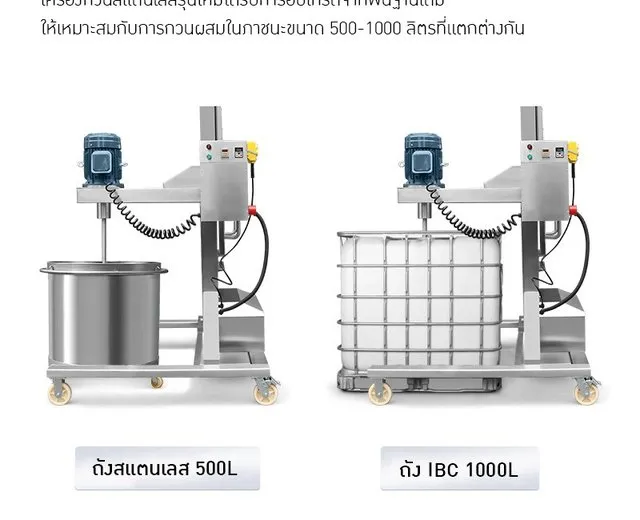

ใช้ได้กับถัง 500 ลิตรและ IBC
XX-500 กับถังสแตนเลส · XX-1000 กับถัง IBC
🎬
วิดีโอสาธิตการทำงาน (คลิปรุ่น 1,000 ลิตร — การยก-ลดแกนและตู้ควบคุมเหมือนกันทั้งซีรีส์): https://youtu.be/ioH2NPX5jp8
คู่มือการใช้งาน เครื่องกวนไฟฟ้าสแตนเลส ซีรีส์ XX (500 / 1,000 ลิตร) · รหัสสินค้า 22456–22465 หน้า 5 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
6
ความปลอดภัยคำแนะนำทั่วไป
SAFETY · อ่านให้ครบก่อนใช้งานครั้งแรก
1ใบกวนต้องจมในของเหลวก่อนเริ่มเดินเครื่อง
2หยุดหมุนก่อนยก-ลดห้ามยกขณะใบกวนหมุน
3ล็อกล้อทุกครั้งห้ามเข็นขณะแกนอยู่ในถัง
4ไฟ 380V มีสายดินถอดปลั๊กก่อนล้าง/ซ่อม
ห้ามเด็ดขาด
  • ห้ามเดินเครื่องขณะใบกวนอยู่นอกของเหลว · ห้ามยก-ลดแกนกวนขณะใบกวนยังหมุน
  • ห้ามยื่นมือ เครื่องมือ หรือไม้กวนเข้าไปในถังขณะเครื่องทำงาน
  • ห้ามยืนหรือวางสิ่งของใต้แขนกวน/ชุดมอเตอร์ขณะยก-ลด
  • ห้ามเข็นเครื่องขณะแกนกวนอยู่ในถังหรือยกค้างไว้สูง
  • ห้ามใช้เกินความหนืดที่รุ่นรองรับ — มอเตอร์ร้อนจัดหรือรอบตก ให้ลดรอบ/หยุดพัก
  • ห้ามดึงสายไฟแทนการถอดปลั๊ก · ห้ามฉีดน้ำใส่มอเตอร์ ตู้ควบคุม และปลั๊ก
  • ห้ามดัดแปลงเครื่อง หรือถอดอุปกรณ์ความปลอดภัยออก
ต้องทำทุกครั้ง
  • อ่านคู่มือให้ครบ ผู้ใช้ต้องเข้าใจปุ่มควบคุมทุกปุ่ม · ไม่ให้เด็กหรือผู้ไม่เกี่ยวข้องใช้งาน
  • ตรวจเครื่องก่อนใช้งาน (หน้า 5) · เริ่มกวนที่รอบต่ำแล้วค่อยเพิ่ม
  • สวมแว่นตา ถุงมือกันสารเคมี รองเท้านิรภัย และที่ครอบหู (บางรุ่นเสียงดังถึง 97–111 dB(A))
  • ศึกษาเอกสารความปลอดภัย (SDS) ของสารที่ใช้ และปฏิบัติตามกฎของสถานประกอบการ
  • เกิดเหตุผิดปกติ (เสียงดัง สั่นแรง กลิ่นไหม้ ควัน ไฟเตือนติด) หยุดเครื่องและถอดปลั๊กทันที

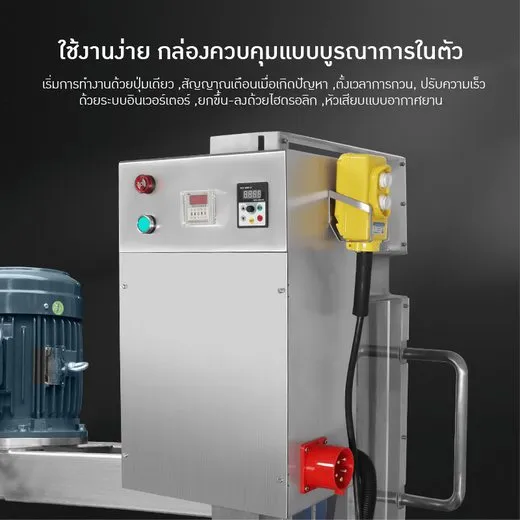

ตู้ควบคุม
ตู้ควบคุม — ตั้งเวลา/ปรับรอบ/ปุ่มเริ่มทำงาน · สวิตช์สีเหลืองยกขึ้น-ลง
สารไวไฟ
  • เครื่องรุ่นนี้เป็นมอเตอร์ไฟฟ้าทั่วไป ไม่ใช่แบบกันระเบิด
  • กวนตัวทำละลายไวไฟ: ใช้ในที่อากาศถ่ายเท ห่างประกายไฟ ต่อสายดินถังและเครื่อง
  • พื้นที่อันตรายจากไอระเหยไวไฟ ควรใช้เครื่องกวนระบบลม — ปรึกษาฝ่ายขาย

ขอบเขตการใช้งาน

งานที่เหมาะ
สีและหมึกพิมพ์กาว / สารยึดติดเคมีภัณฑ์ / ปิโตรเคมี เครื่องสำอางอาหารและเครื่องดื่มชีวเวชภัณฑ์ สีย้อมและกระดาษเชื้อเพลิง / สารหล่อลื่นสารเพิ่มความข้น
คู่มือการใช้งาน เครื่องกวนไฟฟ้าสแตนเลส ซีรีส์ XX (500 / 1,000 ลิตร) · รหัสสินค้า 22456–22465 หน้า 6 / 7
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 กด 2
7
การดูแลรักษา · การเก็บรักษาคำแนะนำทั่วไป
MAINTENANCE · STORAGE
ทุกครั้งหลังใช้ล้างแกนกวนและใบกวนทันทีก่อนสารแห้งติด (กาว/สี/เรซินแห้งแล้วล้างยาก และทำให้ใบกวนเสียสมดุล) · เช็ดตัวเครื่องให้แห้ง · ห้ามฉีดน้ำใส่มอเตอร์ ตู้ควบคุม และปลั๊กโดยตรง
ทุกสัปดาห์ตรวจน็อตยึดใบกวน/ข้อต่อแกน ขันให้แน่น · ตรวจสายไฟ ปลั๊ก สายไฮดรอลิก · รุ่น 1,000 ลิตร ตรวจการพับ-กางของใบกวน
ทุกเดือนตรวจระดับและการรั่วของน้ำมันไฮดรอลิก · หยอดน้ำมันล้อและจุดหมุน · ทำความสะอาดช่องระบายความร้อนของมอเตอร์และตู้ควบคุม · รุ่นที่มีเกียร์ทด ตรวจการรั่วซึมของน้ำมันเกียร์
ผิวสแตนเลสล้างด้วยน้ำสะอาดหรือน้ำยาเป็นกลาง · ห้ามใช้ฝอยเหล็ก น้ำยาคลอรีนเข้มข้น หรือกรดแก่ขัดผิว
การเก็บเก็บในที่แห้ง มีหลังคา · ลดแกนกวนลงต่ำเมื่อไม่ใช้งาน · ล็อกล้อ · คลุมมอเตอร์และตู้ควบคุมกันฝุ่น
8
ปัญหาเบื้องต้นและวิธีแก้คำแนะนำทั่วไป
TROUBLESHOOTING
อาการสาเหตุที่เป็นไปได้วิธีแก้
กดเริ่มแล้วเครื่องไม่ทำงานไม่มีไฟเข้า ปลั๊กหลวม เบรกเกอร์ตัด ตัวตั้งเวลาเป็นศูนย์ตรวจเต้ารับ 380V/เบรกเกอร์ เสียบปลั๊กให้แน่น ตั้งเวลาใหม่
ไฟเตือนติด / อินเวอร์เตอร์ตัดโหลดเกิน (ของหนืดเกินรุ่น) ไฟตก ขาดเฟสหยุดเครื่อง ลดรอบหรือปริมาณ ตรวจไฟ 3 เฟส แล้วเริ่มใหม่ — ยังตัดซ้ำให้ติดต่อฝ่ายบริการ
รอบตก มอเตอร์ร้อนจัดความหนืดสูงกว่าที่รุ่นรองรับ ใช้งานต่อเนื่องนานลดรอบ พักเครื่อง ตรวจช่องระบายความร้อน พิจารณารุ่นกำลังสูงกว่า/รุ่นความเร็วต่ำ
สั่นหรือเสียงดังผิดปกติใบกวนหลวม/งอ มีสารแห้งติดใบกวน ล้อไม่ได้ล็อก แกนไม่อยู่กลางถังหยุดเครื่อง ขันน็อต ทำความสะอาดใบกวน ล็อกล้อ จัดตำแหน่งแกนใหม่
ฟองมาก / ของเหลวกระเด็นรอบสูงเกินไป ใบกวนชุดบนอยู่ใกล้ผิวของเหลวลดรอบ ลดแกนกวนให้ลึกขึ้น หรือเติมของเหลวให้ใบกวนจมมิด
ยกแกนกวนไม่ได้ / ไหลลงเองน้ำมันไฮดรอลิกน้อยหรือรั่ว สายหรือสวิตช์กดชำรุดห้ามยืนใต้แขนกวน ตรวจการรั่ว — ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์
ผสมไม่ทั่ว มีตะกอนก้นถังรอบต่ำเกินไป ใบกวนอยู่สูงเกิน เวลากวนสั้นลดแกนกวนให้ใกล้ก้นถัง (ไม่แตะ) เพิ่มรอบทีละน้อย เพิ่มเวลากวน

แก้ไขเบื้องต้นแล้วยังไม่หาย หรือพบอาการที่ไม่มีในตาราง ให้หยุดใช้งานและติดต่อฝ่ายบริการ — ห้ามถอดแยกมอเตอร์ ตู้ควบคุม หรือระบบไฮดรอลิกเอง

☎
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — แจ้งรหัสสินค้า/รุ่น (เช่น 22459 XX-500-4KW ความเร็วต่ำ) และอาการที่พบ แนบรูปหรือคลิปขณะใช้งานได้
LINE @PYCM · โทร 02-114-7416 กด 2
ข้อมูลอ้างอิงจากเอกสารผู้ผลิต ขนาด/สเปกอาจปรับปรุงโดยไม่แจ้ง · ข้อมูลที่คู่มือนี้ไม่ได้ระบุ (ขนาดลัง น้ำหนักขนส่ง ระดับการป้องกันของรุ่น 500 ลิตร) สอบถามฝ่ายขาย

— จบคู่มือ —

คู่มือการใช้งาน เครื่องกวนไฟฟ้าสแตนเลส ซีรีส์ XX (500 / 1,000 ลิตร) — ภาพประกอบ 22

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM📞 02-114-7416

ดูรายละเอียดสินค้า

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
