คู่มือเลือกใช้สินค้า (ฉบับภาษาไทย)
มิเตอร์วัดการไหล FMC / FMO / FMT และ FLUXTRONIC®
รหัสสินค้า FMC · FMO · FMT · FLUXTRONIC
แบรนด์ FLUX · เยอรมนี
เรียบเรียงโดย ปัญญาเคมีภัณฑ์
มิเตอร์ FLUX ใช้เติมแบบแมนนวลหรือกึ่งอัตโนมัติ ติดกับปั๊มถัง FLUX หรือติดตั้งประจำที่ในท่อ เมื่อใช้ร่วมกับหน้าจอ FLUXTRONIC® (FMC และ FMO) จะตั้งปริมาณเติมล่วงหน้าและกดปุ่มเดียวเติมครบ พร้อมส่งสัญญาณคุมวาล์ว/มอเตอร์/PLC
เลือกรุ่นอย่างไร QUICK GUIDE
- ของเหลวหนืดต่ำที่มีสิ่งสกปรกเล็กน้อย → FMC (จานหมุน)
- ของเหลวสะอาด รวมถึงหนืดมากถึง 500,000 mPas และแรงดันสูง → FMO (โรเตอร์รูปไข่)
- ปั๊ม JUNIORFLUX/COMBIFLUX ปริมาณน้อย → FMT (กังหัน นับอย่างเดียว)
- ต้องการตั้งปริมาณเติมกึ่งอัตโนมัติ → เพิ่ม FLUXTRONIC®
สินค้าในกลุ่มนี้ MODELS
| รหัส | จุดเด่น | ขนาด / ตัวเลือก |
|---|
| FMC | มิเตอร์แบบจานเอียงหมุน ไม่ไวต่ออนุภาคเล็ก ทนการสึกหรอ ปรับเทียบได้ | ตัวเรือน: PP / ETFE / สแตนเลส / PVDF |
| FMO | มิเตอร์โรเตอร์รูปไข่ วัดได้ละเอียด 0.04 ลิตร/นาที ถึง 380 ลิตร/นาที ทนแรงดันสูง 200 บาร์ | ตัวเรือน: PVDF / สแตนเลส / อะลูมิเนียม |
| FMT | มิเตอร์กังหันขนาดเล็ก ตัวนับอย่างง่าย สำหรับสารหนืดต่ำที่สะอาด | ตัวเรือน: โพลีโพรพิลีน |
| FLUXTRONIC | หน้าจอวัดปริมาณ 2 โหมด: ปกติ (แสดงปริมาณ) / อัตโนมัติ (เติมตามปริมาณที่ตั้งไว้ด้วยปุ่มเดียว) | ติดบนมิเตอร์ FMC/FMO หรือบนหัวจ่ายมือถือ |
⚠ ข้อมูลทั้งหมดอ้างอิงแคตตาล็อกผู้ผลิต: อัตราไหล ความสูงส่ง ความหนืดสูงสุดเป็น ค่าสูงสุด ขึ้นกับรุ่นปั๊ม สารที่สูบ และมอเตอร์ · วัสดุ ความยาวจุ่ม ชนิดมอเตอร์ และรุ่นรับรอง (ATEX / 3A / FDA) ยืนยันกับเซลล์ก่อนสั่ง · รูปสินค้าเป็นภาพประกอบสตูดิโอ รูปทรงจริงอาจต่างตามรุ่นและวัสดุ
1มิเตอร์วัดปริมาณการไหล FLUX FMC (แบบจานหมุน nutating disc) 10–250 ลิตร/นาที สำหรับของเหลวหนืดต่ำที่มีสิ่งสกปรกเล็กน้อย
FLUX-FMC
มิเตอร์แบบจานเอียงหมุน ไม่ไวต่ออนุภาคเล็ก ทนการสึกหรอ ปรับเทียบได้
สเปกตามแคตตาล็อก SPECIFICATIONS
| อัตราไหลต่ำสุด 10 ลิตร/นาที · สูงสุด 250 ลิตร/นาที |
| ความหนืดสูงสุด 2,500 mPas |
| แรงดันใช้งานสูงสุด 6 บาร์ |
| อุณหภูมิสารสูงสุด 80 °C |
| วัสดุตัวเรือน: โพลีโพรพิลีน, ETFE, สแตนเลส, PVDF |
| ติดตั้งในตำแหน่งใดก็ได้ |
| ปรับเทียบ (calibrate) ได้ |
| ใช้ร่วมกับ FLUXTRONIC ได้ ติดตั้งประจำที่หรือเคลื่อนที่กับปั๊มถัง |

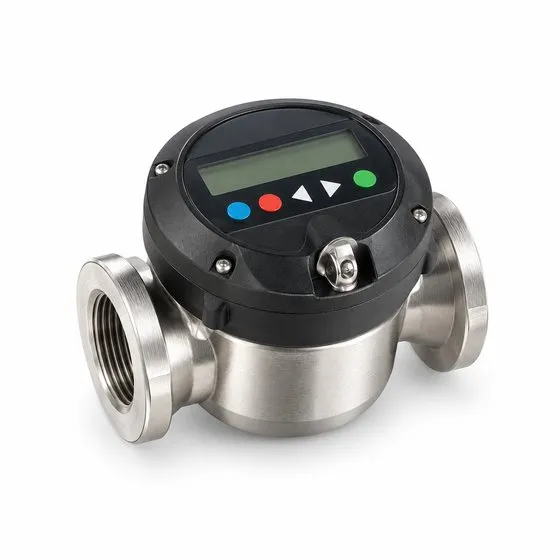

FLUX FMC (ภาพประกอบ)จุดเด่น FEATURES
- ไม่ไวต่ออนุภาคเล็ก
- ทนการสึกหรอ มีวัสดุให้เลือกมาก
- น้ำหนักเบา
ตัวอย่างสารที่ใช้ได้ EXAMPLES OF MEDIA
- กรดฟอร์มิก กรดอาร์เซนิก กรดบอริก
- น้ำมันเบรก
- แคลเซียมคลอไรด์
- กรดอะซิติก
- เหล็ก III คลอไรด์
- ไกลคอล
- โซเดียมไฮดรอกไซด์
- ซิงค์คลอไรด์
- กรดซิตริก
- สารไวไฟ
ก่อนสั่ง/ก่อนใช้งาน- ตรวจความเข้ากันได้ของสารกับวัสดุปั๊ม ซีล และข้อต่อ (แจ้งชื่อสารและความเข้มข้นให้เซลล์ตรวจ)
- งานพื้นที่เสี่ยงระเบิดต้องใช้ชุดที่มีเครื่องหมาย Ex/ATEX ครบทั้งปั๊มและมอเตอร์
- ล้างปั๊มก่อนเปลี่ยนสาร และปิดไฟก่อนถอดหรือเปลี่ยนมอเตอร์
2มิเตอร์วัดปริมาณการไหล FLUX FMO (แบบโรเตอร์รูปไข่ oval rotor) แม่นยำสูง ใช้กับของเหลวหนืดถึง 500,000 mPas
FLUX-FMO
มิเตอร์โรเตอร์รูปไข่ วัดได้ละเอียด 0.04 ลิตร/นาที ถึง 380 ลิตร/นาที ทนแรงดันสูง 200 บาร์
สเปกตามแคตตาล็อก SPECIFICATIONS
| อัตราไหลต่ำสุด 0.04 ลิตร/นาที · สูงสุด 380 ลิตร/นาที |
| ความหนืดสูงสุด 500,000 mPas |
| แรงดันใช้งานสูงสุด 200 บาร์ |
| อุณหภูมิสารสูงสุด 120 °C |
| วัสดุตัวเรือน: PVDF, สแตนเลส, อะลูมิเนียม |
| ใช้กับการไหลแบบมีพัลส์ได้ เช่น ร่วมกับปั๊มไดอะแฟรมลม |
| ความดันตกคร่อมต่ำ ปรับเทียบได้ |
| ใช้ร่วมกับ FLUXTRONIC ได้ |

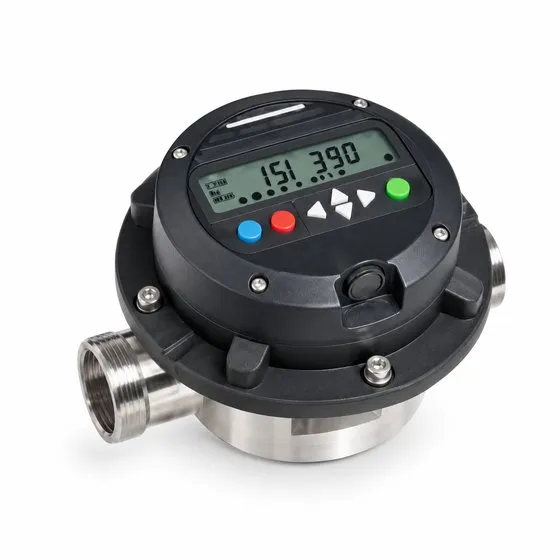

FLUX FMO (ภาพประกอบ)จุดเด่น FEATURES
- วัดแม่นยำมาก ช่วงอัตราไหลและความหนืดกว้าง
- ทนการสึกหรอ
ตัวอย่างสารที่ใช้ได้ EXAMPLES OF MEDIA
- น้ำมัน
- น้ำมันเบนซิน
- ตัวทำละลาย รวมถึงสารที่ไม่หล่อลื่นตัวเอง
ก่อนสั่ง/ก่อนใช้งาน- ตรวจความเข้ากันได้ของสารกับวัสดุปั๊ม ซีล และข้อต่อ (แจ้งชื่อสารและความเข้มข้นให้เซลล์ตรวจ)
- งานพื้นที่เสี่ยงระเบิดต้องใช้ชุดที่มีเครื่องหมาย Ex/ATEX ครบทั้งปั๊มและมอเตอร์
- ล้างปั๊มก่อนเปลี่ยนสาร และปิดไฟก่อนถอดหรือเปลี่ยนมอเตอร์
3มิเตอร์วัดปริมาณ FLUX FMT (แบบกังหัน turbine) 5–50 ลิตร/นาที สำหรับปั๊ม JUNIORFLUX / COMBIFLUX
FLUX-FMT
มิเตอร์กังหันขนาดเล็ก ตัวนับอย่างง่าย สำหรับสารหนืดต่ำที่สะอาด
สเปกตามแคตตาล็อก SPECIFICATIONS
| อัตราไหลต่ำสุด 5 ลิตร/นาที · สูงสุด 50 ลิตร/นาที |
| ความหนืดสูงสุด 40 mPas |
| แรงดันใช้งานสูงสุด 4 บาร์ |
| วัสดุตัวเรือน: โพลีโพรพิลีน |
| ใช้แบบเคลื่อนที่กับปั๊ม JUNIORFLUX/COMBIFLUX |
| ตัวนับอย่างง่าย — ไม่มีการประมวลผล/ตั้งปริมาณอัตโนมัติ |

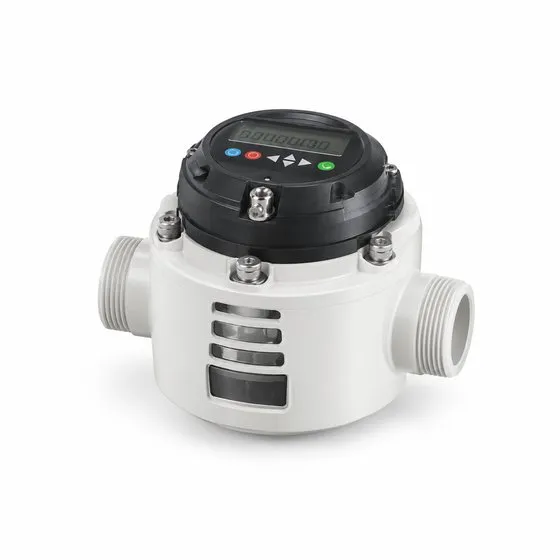

FLUX FMT (ภาพประกอบ)จุดเด่น FEATURES
- ใช้งานง่าย
- เหมาะกับปริมาณน้อย
ตัวอย่างสารที่ใช้ได้ EXAMPLES OF MEDIA
- สารเป็นกลางหรือกัดกร่อนที่หนืดต่ำและไม่ไวไฟ
ก่อนสั่ง/ก่อนใช้งาน- ตรวจความเข้ากันได้ของสารกับวัสดุปั๊ม ซีล และข้อต่อ (แจ้งชื่อสารและความเข้มข้นให้เซลล์ตรวจ)
- งานพื้นที่เสี่ยงระเบิดต้องใช้ชุดที่มีเครื่องหมาย Ex/ATEX ครบทั้งปั๊มและมอเตอร์
- ล้างปั๊มก่อนเปลี่ยนสาร และปิดไฟก่อนถอดหรือเปลี่ยนมอเตอร์
4ชุดแสดงผลดิจิทัล FLUX FLUXTRONIC® สำหรับมิเตอร์ FMC / FMO ตั้งปริมาณเติมกึ่งอัตโนมัติ ส่งสัญญาณไปคุมวาล์วหรือ PLC
FLUX-FLUXTRONIC
หน้าจอวัดปริมาณ 2 โหมด: ปกติ (แสดงปริมาณ) / อัตโนมัติ (เติมตามปริมาณที่ตั้งไว้ด้วยปุ่มเดียว)
สเปกตามแคตตาล็อก SPECIFICATIONS
| ใช้กับมิเตอร์ FMC และ FMO |
| โหมดปกติ: แสดงปริมาณที่ไหลผ่านเท่านั้น |
| โหมดอัตโนมัติ: เติมปริมาณที่ตั้งไว้กึ่งอัตโนมัติด้วยปุ่มเดียว |
| ส่งสัญญาณได้ 2 สัญญาณเมื่อเติมครบ เช่น คุมวาล์ว มอเตอร์ หรือส่งเข้า PLC |
| ความแม่นยำการเติมโดยรวม ±1–2 % ความซ้ำ 0.5–1 % (เมื่อใช้เป็นชุดเติมกึ่งอัตโนมัติ) |
| ติดตั้งบนตัวมิเตอร์ หรือบนหัวจ่าย (nozzle) โดยตรง |

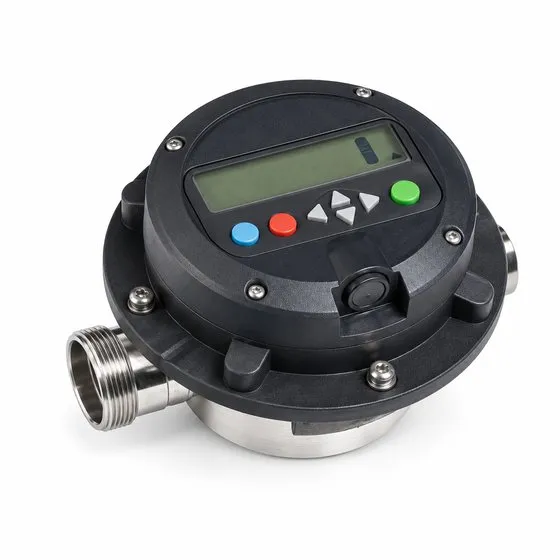

FLUX FLUXTRONIC (ภาพประกอบ)จุดเด่น FEATURES
- ตั้งปริมาณเติมได้เอง ไม่ต้องจ้องสเกล
- ต่อเข้าระบบควบคุมได้
ก่อนสั่ง/ก่อนใช้งาน- ตรวจความเข้ากันได้ของสารกับวัสดุปั๊ม ซีล และข้อต่อ (แจ้งชื่อสารและความเข้มข้นให้เซลล์ตรวจ)
- งานพื้นที่เสี่ยงระเบิดต้องใช้ชุดที่มีเครื่องหมาย Ex/ATEX ครบทั้งปั๊มและมอเตอร์
- ล้างปั๊มก่อนเปลี่ยนสาร และปิดไฟก่อนถอดหรือเปลี่ยนมอเตอร์
