คู่มือเลือกใช้สินค้า (ฉบับภาษาไทย)
ปั๊มสกรูเยื้องศูนย์ FLUX ซีรีส์ 500 (F 550 / F 560)
รหัสสินค้า F550GS · F550S · F550TR · F560
แบรนด์ FLUX · เยอรมนี
เรียบเรียงโดย ปัญญาเคมีภัณฑ์
ปั๊มสกรูเยื้องศูนย์สูบสารหนืดบางถึงหนืดมากด้วยการไหลนิ่ม ไม่มีพัลส์ แรงปั่นป่วนต่ำ และคงแรงดันสม่ำเสมอ ซีรีส์ 550 สำหรับงานอุตสาหกรรม ซีรีส์ 560 ออกแบบเฉพาะงานยา อาหาร และเครื่องสำอาง ใช้ได้ทั้งแบบเคลื่อนที่และประจำที่ ชิ้นส่วนน้อย ถอดประกอบง่าย มีรุ่นจุ่มในของเหลว และรุ่นติดตั้งนอกถัง รุ่นกันระเบิด รับรอง 3A และ FLUX FOOD
เลือกรุ่นอย่างไร QUICK GUIDE
- ถ้าต้องการปั๊มพกพาเบาต่อมอเตอร์ลม/ไฟฟ้าเข้าถัง → F 550 GS / GS6 (มีเกียร์)
- ถ้าติดตั้งประจำที่ เดินเครื่องต่อเนื่อง หรือวัดปริมาณด้วยพัลส์ → F 550 S (หน้าแปลนแบริ่ง)
- ถ้าถังเข้าจากด้านบนไม่ได้ หรือเพิ่มแรงดันในท่อ → F 550 TR (ติดตั้งแห้ง)
- ถ้างานครีมเครื่องสำอาง อาหาร ยา → F 560 (สุขอนามัย)
สินค้าในกลุ่มนี้ MODELS
| รหัส | จุดเด่น | ขนาด / ตัวเลือก |
|---|
| F550GS | ปั๊มสกรูแบบพกพา เบา ต่อมอเตอร์ด้วยนัตยึดเร็ว ใช้ได้ทั้งมอเตอร์ไฟฟ้าและมอเตอร์ลม | อัตราทดเกียร์ 1:15.9 (GS) / 1:6.75 (GS6) |
| F550S | ปั๊มสกรูสำหรับติดตั้งประจำที่ เงียบ อายุยาว สูบหนืดถึง 80,000 mPas | ต่อมอเตอร์ผ่านหน้าแปลนแบริ่ง (S) |
| F550TR | ปั๊มสกรูติดตั้งนอกถัง สำหรับภาชนะที่เข้าทางด้านบนไม่ได้ | ติดตั้งแห้ง (TR) ต่อมอเตอร์ผ่านหน้าแปลนแบริ่ง |
| F560 | ปั๊มสกรูสุขอนามัย จุดอับน้อย ถอดเพลา/สกรูล้างง่าย รองรับถังมีถุงด้านใน (inliner) | ต่อมอเตอร์แบบเกียร์ GS/GS6, หน้าแปลน S หรือติดตั้งแห้ง TR |
⚠ ข้อมูลทั้งหมดอ้างอิงแคตตาล็อกผู้ผลิต: อัตราไหล ความสูงส่ง ความหนืดสูงสุดเป็น ค่าสูงสุด ขึ้นกับรุ่นปั๊ม สารที่สูบ และมอเตอร์ · วัสดุ ความยาวจุ่ม ชนิดมอเตอร์ และรุ่นรับรอง (ATEX / 3A / FDA) ยืนยันกับเซลล์ก่อนสั่ง · รูปสินค้าเป็นภาพประกอบสตูดิโอ รูปทรงจริงอาจต่างตามรุ่นและวัสดุ

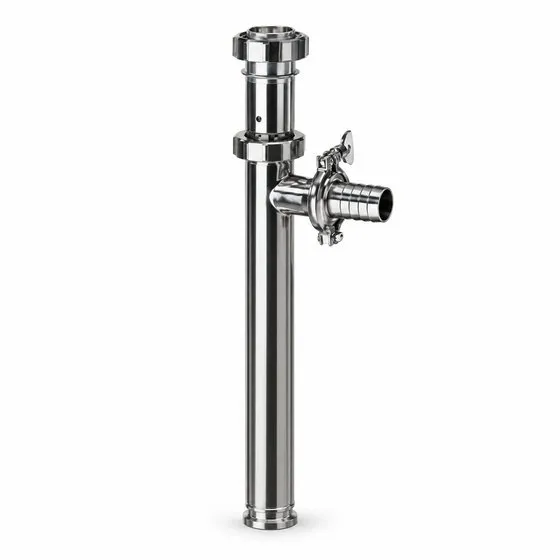

1ปั๊มสกรูเยื้องศูนย์ FLUX F 550 GS / GS6 (ซีรีส์ 500) แบบมีเกียร์ สูบของเหลวหนืดถึง 30,000 mPas (GS6 ถึง 80,000)
FLUX-F550GS
ปั๊มสกรูแบบพกพา เบา ต่อมอเตอร์ด้วยนัตยึดเร็ว ใช้ได้ทั้งมอเตอร์ไฟฟ้าและมอเตอร์ลม
สเปกตามแคตตาล็อก SPECIFICATIONS
| อัตราไหลสูงสุด 50 ลิตร/นาที |
| ความสูงส่งสูงสุด 80 เมตรน้ำ (mwc) |
| ความหนืดสูงสุด 30,000 mPas (GS6 สูงสุด 80,000 mPas) |
| อัตราทดเกียร์ 1:15.9 (GS) หรือ 1:6.75 (GS6) |
| ต่อมอเตอร์กับปั๊มด้วยนัตยูเนียนเร็วและง่าย |
| ใช้กับมอเตอร์คอมมิวเตเตอร์ไฟฟ้าและมอเตอร์ลม (แบบปั๊มถัง) |
| ใช้กับถัง 200 ลิตร, IBC, ถังใหญ่ และใช้เป็นปั๊มโปรเซส |
| มีรุ่นรับรอง 3A, รุ่นกันระเบิด, และรุ่น FLUX FOOD |
FLUX F550GS (ภาพประกอบ)จุดเด่น FEATURES
- ไหลนิ่มไม่มีพัลส์ แรงปั่นป่วนต่ำ เหมาะกับสารที่ไวต่อแรงเฉือน
- น้ำหนักเบา ใช้แบบเคลื่อนที่ได้
- ชิ้นส่วนน้อย ถอดประกอบง่าย
ตัวอย่างสารที่ใช้ได้ EXAMPLES OF MEDIA
- ของเหลวข้นหนืด เช่น น้ำยาปรับผ้านุ่ม
ก่อนสั่ง/ก่อนใช้งาน- ตรวจความเข้ากันได้ของสารกับวัสดุปั๊ม ซีล และข้อต่อ (แจ้งชื่อสารและความเข้มข้นให้เซลล์ตรวจ)
- งานพื้นที่เสี่ยงระเบิดต้องใช้ชุดที่มีเครื่องหมาย Ex/ATEX ครบทั้งปั๊มและมอเตอร์
- ล้างปั๊มก่อนเปลี่ยนสาร และปิดไฟก่อนถอดหรือเปลี่ยนมอเตอร์

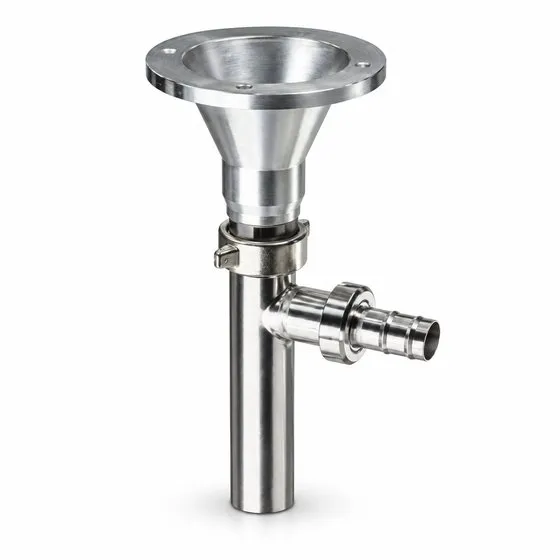

2ปั๊มสกรูเยื้องศูนย์ FLUX F 550 S (ซีรีส์ 500) แบบหน้าแปลนแบริ่ง ใช้งานต่อเนื่อง วัดปริมาณด้วยพัลส์เจเนอเรเตอร์ได้
FLUX-F550S
ปั๊มสกรูสำหรับติดตั้งประจำที่ เงียบ อายุยาว สูบหนืดถึง 80,000 mPas
สเปกตามแคตตาล็อก SPECIFICATIONS
| อัตราไหลสูงสุด 50 ลิตร/นาที |
| ความสูงส่งสูงสุด 80 เมตรน้ำ (mwc) |
| ความหนืดสูงสุด 80,000 mPas |
| ต่อมอเตอร์ผ่านหน้าแปลนแบริ่ง (bearing flange) |
| ใช้กับมอเตอร์สามเฟส มอเตอร์เกียร์ และมอเตอร์ลม |
| วัดปริมาณแม่นยำผ่านพัลส์เจเนอเรเตอร์ได้ |
| มีรุ่นรับรอง 3A, รุ่นกันระเบิด, และรุ่น FLUX FOOD |
FLUX F550S (ภาพประกอบ)จุดเด่น FEATURES
- เดินเครื่องได้ยาวนานต่อเนื่อง
- เงียบมาก อายุใช้งานยาว
- ใช้งานแบบประจำที่ (stationary)
ตัวอย่างสารที่ใช้ได้ EXAMPLES OF MEDIA
- ของเหลวข้นหนืดในงานอุตสาหกรรม
ก่อนสั่ง/ก่อนใช้งาน- ตรวจความเข้ากันได้ของสารกับวัสดุปั๊ม ซีล และข้อต่อ (แจ้งชื่อสารและความเข้มข้นให้เซลล์ตรวจ)
- งานพื้นที่เสี่ยงระเบิดต้องใช้ชุดที่มีเครื่องหมาย Ex/ATEX ครบทั้งปั๊มและมอเตอร์
- ล้างปั๊มก่อนเปลี่ยนสาร และปิดไฟก่อนถอดหรือเปลี่ยนมอเตอร์

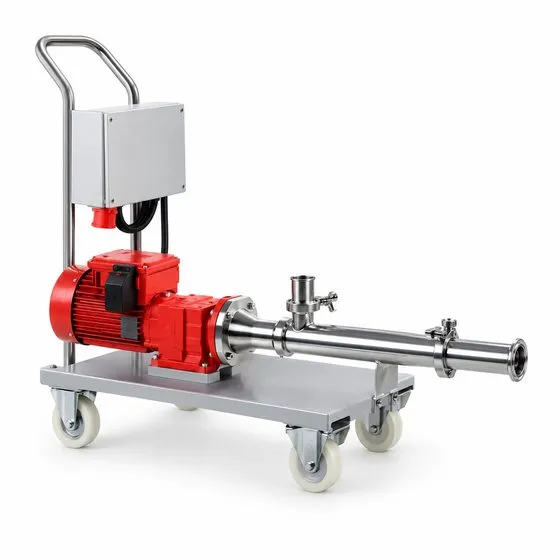

3ปั๊มสกรูเยื้องศูนย์ FLUX F 550 TR (ซีรีส์ 500) ติดตั้งแห้งนอกถัง บนรถเข็นหรือแผงได้ เพิ่มแรงดันในท่อโปรเซส
FLUX-F550TR
ปั๊มสกรูติดตั้งนอกถัง สำหรับภาชนะที่เข้าทางด้านบนไม่ได้
สเปกตามแคตตาล็อก SPECIFICATIONS
| อัตราไหลสูงสุด 50 ลิตร/นาที |
| ความสูงส่งสูงสุด 80 เมตรน้ำ (mwc) |
| ความหนืดสูงสุด 80,000 mPas (ของเหลวต้องไหลเข้าปั๊มได้เอง) |
| สำหรับภาชนะที่เข้าจากด้านบนไม่ได้ |
| ติดตั้งบนรถเข็นหรือแผงได้ ใช้ได้ทั้งเคลื่อนที่และประจำที่ |
| เลือกทิศหมุนทวน/ตามเข็มนาฬิกาได้ |
| มีรุ่นใช้ในพื้นที่เสี่ยงระเบิด และรุ่น FOOD |
FLUX F550TR (ภาพประกอบ)จุดเด่น FEATURES
- เพิ่มแรงดันในท่อโปรเซสได้
- ย้ายใช้งานหลายจุดด้วยรถเข็น
ตัวอย่างสารที่ใช้ได้ EXAMPLES OF MEDIA
- ของเหลวข้นหนืดที่ไหลได้เองเข้าปั๊ม
ก่อนสั่ง/ก่อนใช้งาน- ตรวจความเข้ากันได้ของสารกับวัสดุปั๊ม ซีล และข้อต่อ (แจ้งชื่อสารและความเข้มข้นให้เซลล์ตรวจ)
- งานพื้นที่เสี่ยงระเบิดต้องใช้ชุดที่มีเครื่องหมาย Ex/ATEX ครบทั้งปั๊มและมอเตอร์
- ล้างปั๊มก่อนเปลี่ยนสาร และปิดไฟก่อนถอดหรือเปลี่ยนมอเตอร์
4ปั๊มสกรูเยื้องศูนย์สุขอนามัย FLUX F 560 (GS / S / TR) สำหรับอาหาร ยา เครื่องสำอาง รองรับรับรอง 3A และ FLUX FOOD
FLUX-F560
ปั๊มสกรูสุขอนามัย จุดอับน้อย ถอดเพลา/สกรูล้างง่าย รองรับถังมีถุงด้านใน (inliner)
สเปกตามแคตตาล็อก SPECIFICATIONS
| อัตราไหลสูงสุด 50 ลิตร/นาที |
| ความสูงส่งสูงสุด 80 เมตรน้ำ (mwc) |
| ความหนืดสูงสุด 30,000 mPas (GS6 / S สูงสุด 80,000 mPas) |
| ออกแบบสำหรับอุตสาหกรรมยา อาหาร และเครื่องสำอาง |
| จุดอับ (dead spot) น้อย ถอดเพลา/สกรูได้ง่าย |
| มีตัวป้องกันดูด inliner สำหรับถังที่มีถุงด้านใน |
| มีรุ่น FOOD ตาม EC 1935/2004 และ FDA CFR 21, มีรุ่นรับรอง 3A |
FLUX F560 (ภาพประกอบ)จุดเด่น FEATURES
- ล้างทำความสะอาดง่าย เหมาะกับงานสุขอนามัย
- สูบวัตถุดิบครีมเข้าถังผสมได้อย่างนุ่มนวล
ตัวอย่างสารที่ใช้ได้ EXAMPLES OF MEDIA
- วัตถุดิบครีมเครื่องสำอาง
- ผลิตภัณฑ์ข้นหนืดในงานอาหารและยา
ก่อนสั่ง/ก่อนใช้งาน- ตรวจความเข้ากันได้ของสารกับวัสดุปั๊ม ซีล และข้อต่อ (แจ้งชื่อสารและความเข้มข้นให้เซลล์ตรวจ)
- งานพื้นที่เสี่ยงระเบิดต้องใช้ชุดที่มีเครื่องหมาย Ex/ATEX ครบทั้งปั๊มและมอเตอร์
- ล้างปั๊มก่อนเปลี่ยนสาร และปิดไฟก่อนถอดหรือเปลี่ยนมอเตอร์
