คู่มือเลือกใช้สินค้า (ฉบับภาษาไทย)
ปั๊มหอยโข่งจุ่ม และปั๊มไดอะแฟรมลม FLUX
รหัสสินค้า S600 · S700 · RFM · FDM
แบรนด์ FLUX · เยอรมนี
เรียบเรียงโดย ปัญญาเคมีภัณฑ์
ปั๊มหอยโข่งจุ่มซีรีส์ 600 / 700 ใช้เมื่อต้องการอัตราไหลสูง เดินเครื่องต่อเนื่อง หรือความยาวจุ่มพิเศษ เหมาะกับสารกัดกร่อนและมีของแข็งปนในถังสูงถึง 4.1 ม. ส่วนปั๊มไดอะแฟรมลม RFM / FDM ดูดน้ำเองได้ ป้องกันการเดินแห้ง และสูบได้เกือบทุกสารรวมถึงสารขัดสี
เลือกรุ่นอย่างไร QUICK GUIDE
- หมุนเวียน/กรองต่อเนื่อง สารเคมีอ่างชุบ → ซีรีส์ 700
- ถังสูง สารกัดกร่อน-มีของแข็ง → ซีรีส์ 600
- สารขัดสี สารกัดกร่อนสูง ของแข็งถึง 50 มม. → RFM (heavy duty)
- งานทั่วไปพลาสติก/โลหะ แรงดันสูง → FDM
สินค้าในกลุ่มนี้ MODELS
| รหัส | จุดเด่น | ขนาด / ตัวเลือก |
|---|
| S600 | ปั๊มถังสูง 4.1 เมตรไม่ต้องเจาะก้นถัง สูบสารกัดกร่อนและสารที่มีของแข็ง ผนึกแน่นสนิท | ความยาวจุ่ม 700 / 1,000 / 1,500 / 2,000 มม. (ถึง 4,100 มม. ตามสั่ง) |
| S700 | ปั๊มติดตั้งประจำที่ สำหรับหมุนเวียนและกรองสารเคมี อ่างชุบ ใช้งานต่อเนื่อง | ความยาวจุ่ม 300 / 500 / 700 / 1,000 มม. |
| RFM | ปั๊มไดอะแฟรมลมรุ่นหนา ซึมผ่านต่ำมาก ใช้กับสารขัดสีและสารกัดกร่อนสูง | ตัวปั๊ม: PP / PP นำไฟฟ้า / PTFE / PTFE นำไฟฟ้า |
| FDM | ปั๊มไดอะแฟรมลมใช้ได้เกือบทุกสาร ติดตั้งง่าย ไม่ใช้น้ำมันหล่อลื่น | ตัวปั๊ม: PP / Acetal นำไฟฟ้า / PVDF / อะลูมิเนียม / สแตนเลส / เหล็กหล่อเทา |
⚠ ข้อมูลทั้งหมดอ้างอิงแคตตาล็อกผู้ผลิต: อัตราไหล ความสูงส่ง ความหนืดสูงสุดเป็น ค่าสูงสุด ขึ้นกับรุ่นปั๊ม สารที่สูบ และมอเตอร์ · วัสดุ ความยาวจุ่ม ชนิดมอเตอร์ และรุ่นรับรอง (ATEX / 3A / FDA) ยืนยันกับเซลล์ก่อนสั่ง · รูปสินค้าเป็นภาพประกอบสตูดิโอ รูปทรงจริงอาจต่างตามรุ่นและวัสดุ

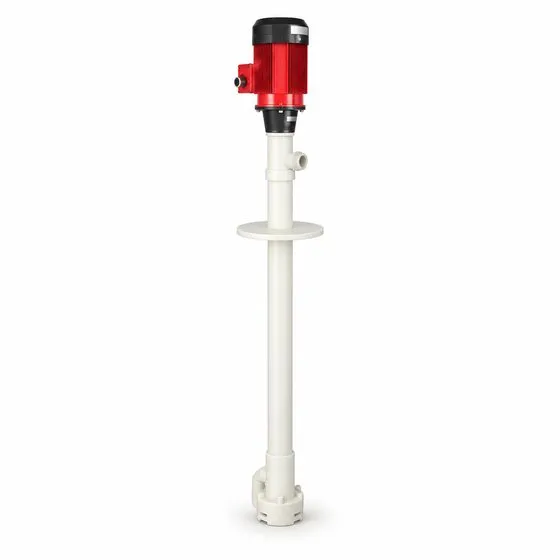

1ปั๊มหอยโข่งจุ่มถัง FLUX ซีรีส์ 600 (เช่น F 640) ความยาวจุ่มถึง 4,100 มม. สูบของเหลวกัดกร่อนและมีของแข็งปน
FLUX-S600
ปั๊มถังสูง 4.1 เมตรไม่ต้องเจาะก้นถัง สูบสารกัดกร่อนและสารที่มีของแข็ง ผนึกแน่นสนิท
สเปกตามแคตตาล็อก SPECIFICATIONS
| อัตราไหลสูงสุด 42 ลบ.ม./ชม. |
| ความสูงส่งสูงสุด 32 เมตรน้ำ (mwc) |
| ความหนืดสูงสุด 2,500 mPas |
| วัสดุท่อนอก: PP, PVDF, สแตนเลส |
| ความยาวจุ่ม 700 / 1,000 / 1,500 / 2,000 มม. (ถึง 4,100 มม. ตามสั่ง) |
| ใช้กับถังสูงถึง 4.1 เมตรโดยไม่ต้องมีช่องเปิดก้นถัง |
| ปั๊มผนึกแน่นสนิท (hermetically tight) |
| ติดตั้งในถังที่มีแรงดันหรือเครื่องฟอกก๊าซได้ |
| เปลี่ยนมอเตอร์ได้ มีรุ่นติดตั้งแนวนอนแบบแห้ง |
FLUX S600 (ภาพประกอบ)จุดเด่น FEATURES
- สูบสารที่มีของแข็งปนได้
- ใช้แบบเคลื่อนที่หรือประจำที่
ตัวอย่างสารที่ใช้ได้ EXAMPLES OF MEDIA
- สารละลายอโนไดซ์
- เยื่อพืช (vegetable fibre)
- สีน้ำ
- น้ำยากัดด่าง
- น้ำเสียอุตสาหกรรม
- AdBlue®
ก่อนสั่ง/ก่อนใช้งาน- ตรวจความเข้ากันได้ของสารกับวัสดุปั๊ม ซีล และข้อต่อ (แจ้งชื่อสารและความเข้มข้นให้เซลล์ตรวจ)
- งานพื้นที่เสี่ยงระเบิดต้องใช้ชุดที่มีเครื่องหมาย Ex/ATEX ครบทั้งปั๊มและมอเตอร์
- ล้างปั๊มก่อนเปลี่ยนสาร และปิดไฟก่อนถอดหรือเปลี่ยนมอเตอร์

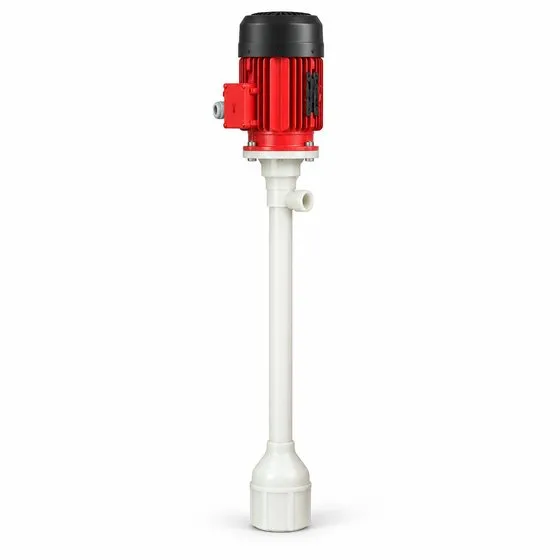

2ปั๊มหอยโข่งจุ่มถังหมุนเวียน/กรอง FLUX ซีรีส์ 700 (เช่น F 716) เดินเครื่องต่อเนื่อง 74 ลบ.ม./ชม. ไม่ต้องบำรุงรักษา
FLUX-S700
ปั๊มติดตั้งประจำที่ สำหรับหมุนเวียนและกรองสารเคมี อ่างชุบ ใช้งานต่อเนื่อง
สเปกตามแคตตาล็อก SPECIFICATIONS
| อัตราไหลสูงสุด 74 ลบ.ม./ชม. |
| ความสูงส่งสูงสุด 35 เมตรน้ำ (mwc) |
| ความหนืดสูงสุด 150 mPas |
| วัสดุท่อนอก: PP, PVDF |
| ความยาวจุ่ม 300 / 500 / 700 / 1,000 มม. |
| ปั๊มหอยโข่งแนวตั้ง เดินเครื่องต่อเนื่องได้ |
| ไร้ซีลในส่วนของเหลว ไม่ต้องบำรุงรักษา อายุยาว |
| แกนเหล็กในท่อใน ไม่ยืดหดเมื่อร้อน/เย็น |
FLUX S700 (ภาพประกอบ)จุดเด่น FEATURES
- เดินเครื่องต่อเนื่อง
- ไม่ต้องบำรุงรักษา
ตัวอย่างสารที่ใช้ได้ EXAMPLES OF MEDIA
- อ่างชุบไฟฟ้า เช่น คอปเปอร์ซัลเฟต โครเมียม สังกะสี
- กรด ด่าง เกลืออนินทรีย์/อินทรีย์ที่กัดกร่อน
ก่อนสั่ง/ก่อนใช้งาน- ตรวจความเข้ากันได้ของสารกับวัสดุปั๊ม ซีล และข้อต่อ (แจ้งชื่อสารและความเข้มข้นให้เซลล์ตรวจ)
- งานพื้นที่เสี่ยงระเบิดต้องใช้ชุดที่มีเครื่องหมาย Ex/ATEX ครบทั้งปั๊มและมอเตอร์
- ล้างปั๊มก่อนเปลี่ยนสาร และปิดไฟก่อนถอดหรือเปลี่ยนมอเตอร์

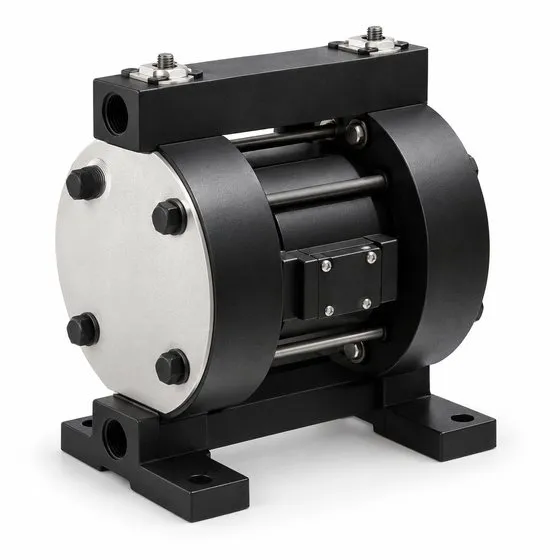

3ปั๊มไดอะแฟรมลม FLUX RFM (Heavy duty) โครงสร้างหนา สูบสารกัดกร่อนและของแข็งปนได้ถึง 50 มม.
FLUX-RFM
ปั๊มไดอะแฟรมลมรุ่นหนา ซึมผ่านต่ำมาก ใช้กับสารขัดสีและสารกัดกร่อนสูง
สเปกตามแคตตาล็อก SPECIFICATIONS
| อัตราไหลสูงสุด 375 ลิตร/นาที |
| ความสูงส่งสูงสุด 70 เมตรน้ำ (mwc) |
| แรงดันใช้งานสูงสุด 7 บาร์ |
| ดูดขณะมีของเหลว 8 ม. · ดูดแห้ง 4.5 ม. |
| ขนาดของแข็งสูงสุด 50 มม. |
| วัสดุตัวเรือน: PP, PP นำไฟฟ้า, PTFE, PTFE นำไฟฟ้า |
| มีรุ่นวาล์วแบบแฟลป |
| มีรุ่นใช้ในพื้นที่เสี่ยงระเบิด และรุ่นรับรอง FDA |
FLUX RFM (ภาพประกอบ)จุดเด่น FEATURES
- อายุใช้งานยาวมากแม้กับสารขัดสี (สีเคลือบ โคลน ฝุ่นแก้ว)
- เสียงเงียบ
- ไม่ซึมผ่าน (diffusion resistant) เกือบสมบูรณ์
ตัวอย่างสารที่ใช้ได้ EXAMPLES OF MEDIA
- โซเดียมไฮโปคลอไรต์เข้มข้น
- สารที่มีคลอรีน
- น้ำเสียจากงานชุบแข็ง
- ตัวทำละลายผสม
- น้ำยากัดผิวโลหะ
ก่อนสั่ง/ก่อนใช้งาน- ตรวจความเข้ากันได้ของสารกับวัสดุปั๊ม ซีล และข้อต่อ (แจ้งชื่อสารและความเข้มข้นให้เซลล์ตรวจ)
- งานพื้นที่เสี่ยงระเบิดต้องใช้ชุดที่มีเครื่องหมาย Ex/ATEX ครบทั้งปั๊มและมอเตอร์
- ล้างปั๊มก่อนเปลี่ยนสาร และปิดไฟก่อนถอดหรือเปลี่ยนมอเตอร์

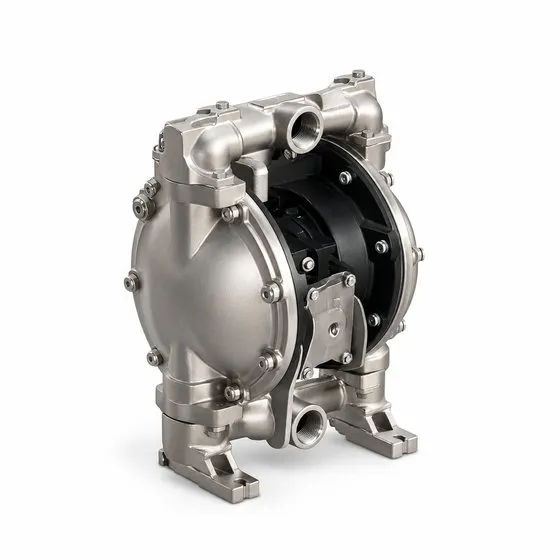

4ปั๊มไดอะแฟรมลม FLUX FDM (ฉีดขึ้นรูป/หล่อ) พลาสติกหรือโลหะ สูบได้ถึง 1,040 ลิตร/นาที แรงดันสูงสุด 8.6 บาร์
FLUX-FDM
ปั๊มไดอะแฟรมลมใช้ได้เกือบทุกสาร ติดตั้งง่าย ไม่ใช้น้ำมันหล่อลื่น
สเปกตามแคตตาล็อก SPECIFICATIONS
| อัตราไหลสูงสุด 1,040 ลิตร/นาที |
| ความสูงส่งสูงสุด 200 เมตรน้ำ (mwc) |
| แรงดันใช้งานสูงสุด 8.6 บาร์ |
| ดูดขณะมีของเหลว 9.5 ม. · ดูดแห้ง 4.5 ม. |
| ขนาดของแข็งสูงสุด 50 มม. |
| วัสดุตัวเรือน: PP, Acetal นำไฟฟ้า, PVDF, อะลูมิเนียม, สแตนเลส, เหล็กหล่อเทา |
| ทำงานโดยไม่ใช้น้ำมัน วาล์วปรับไม่ไวต่อสิ่งสกปรกในลม |
| มีรุ่นแรงดันสูง (3:1) และรุ่นใช้ในพื้นที่เสี่ยงระเบิด |
FLUX FDM (ภาพประกอบ)จุดเด่น FEATURES
- เริ่มทำงานได้ 100 % ทุกตำแหน่งหยุด
- ปรับอัตราไหลได้ไร้ขั้นด้วยแรงดันลม
- เสียงเบาด้วยตัวเก็บเสียงในตัว
ตัวอย่างสารที่ใช้ได้ EXAMPLES OF MEDIA
- แอลกอฮอล์ในงานยา
- น้ำมันเบนซิน
- น้ำยาฟอกขาวคลอรีน
- น้ำยาทำความสะอาด
- น้ำยากัดผิว
- น้ำเสีย
ก่อนสั่ง/ก่อนใช้งาน- ตรวจความเข้ากันได้ของสารกับวัสดุปั๊ม ซีล และข้อต่อ (แจ้งชื่อสารและความเข้มข้นให้เซลล์ตรวจ)
- งานพื้นที่เสี่ยงระเบิดต้องใช้ชุดที่มีเครื่องหมาย Ex/ATEX ครบทั้งปั๊มและมอเตอร์
- ล้างปั๊มก่อนเปลี่ยนสาร และปิดไฟก่อนถอดหรือเปลี่ยนมอเตอร์
