คู่มือเลือกใช้สินค้า (ฉบับภาษาไทย)
ระบบเติม-บรรจุ-ถ่ายของเหลว FLUX
รหัสสินค้า KIT-MANUAL · KIT-SEMIAUTO · SAFETEC · FILL-GT · FILL-VM
แบรนด์ FLUX · เยอรมนี
เรียบเรียงโดย ปัญญาเคมีภัณฑ์
ระบบเติมของ FLUX คือทางเลือกคุ้มค่าแทนเครื่องบรรจุอัตโนมัติ — ประกอบจากปั๊มถัง มอเตอร์ขับ สายยาง และหัวจ่าย เลือกได้ตั้งแต่เติมแมนนวล ชุดตั้งปริมาณกึ่งอัตโนมัติด้วย FLUXTRONIC® ชุดถ่ายสารอันตรายแบบปิดสนิท SAFETEC จนถึงโต๊ะบรรจุระบบชั่ง/วัดปริมาตร FLUX FILL
เลือกรุ่นอย่างไร QUICK GUIDE
- เติมแกลลอน/ถังด้วยมือ → Pump kit แบบแมนนวล
- เติมตามปริมาณที่ตั้งไว้ → Pump kit กึ่งอัตโนมัติ + FLUXTRONIC®
- ถ่ายสารอันตรายจาก IBC แบบปิด → SAFETEC
- บรรจุแม่นยำตามน้ำหนัก 0.5–50 กก. → FILL-GT
- บรรจุตามปริมาตรเพื่อใช้ภายใน → FILL-VM
สินค้าในกลุ่มนี้ MODELS
| รหัส | จุดเด่น | ขนาด / ตัวเลือก |
|---|
| KIT-MANUAL | ชุดเติมสำเร็จรูปจากถัง 200 ลิตรและ IBC เติมได้สูงสุด 80 ลิตร/นาที ทางเลือกคุ้มค่าแทนเครื่องบรรจุอัตโนมัติ | ชุดสำเร็จรูป: กรดด่าง · กรดเข้มข้น · AdBlue® · น้ำมัน · สารไวไฟ · ใช้ทั่วไป · สูบถังหมด 99.98% · อาหาร · สารหนืด |
| KIT-SEMIAUTO | ตั้งปริมาณเติมไว้ล่วงหน้า กดปุ่มเดียวเติมครบ แม่นยำ ±1–2 % ซ้ำได้ 0.5–1 % มีรุ่น ATEX และรุ่นอาหาร/FDA (ตามสั่ง) | ชุดสำเร็จรูป ตั้งปริมาณผ่าน FLUXTRONIC® เริ่ม/หยุดด้วยปุ่มหรือสวิตช์ภายนอก |
| SAFETEC | ถ่ายของเหลวจาก IBC/ถังปิดผ่านข้อต่อ มีเซนเซอร์ถังหมดหยุดปั๊มอัตโนมัติ ปั๊มแม่เหล็กไร้ซีล | รุ่น Comfort D มีมิเตอร์ + หน้าจอสัมผัสตั้งปริมาณเติม · ชุดรถเข็น SAFETEC MOBILE |
| FILL-GT | โต๊ะบรรจุสแตนเลสพร้อมตาชั่งสอบเทียบ โปรแกรมการบรรจุเก็บได้ ปลอดภัย ป้องกันเติมขาด-เกิน | ภาชนะสูงถึง 520 มม. ปากถังอย่างน้อย 36 มม. · ของเหลวหนืดต่ำถึง 150 mPas |
| FILL-VM | โต๊ะบรรจุแบบวัดปริมาตร ใช้มิเตอร์วัดการไหล ตั้งโปรแกรมบรรจุได้ เหมาะงานบรรจุล็อตเล็ก-กลาง | ของเหลวหนืดต่ำและมีฟองเล็กน้อย · สำหรับใช้ภายใน |
⚠ ข้อมูลทั้งหมดอ้างอิงแคตตาล็อกผู้ผลิต: อัตราไหล ความสูงส่ง ความหนืดสูงสุดเป็น ค่าสูงสุด ขึ้นกับรุ่นปั๊ม สารที่สูบ และมอเตอร์ · วัสดุ ความยาวจุ่ม ชนิดมอเตอร์ และรุ่นรับรอง (ATEX / 3A / FDA) ยืนยันกับเซลล์ก่อนสั่ง · รูปสินค้าเป็นภาพประกอบสตูดิโอ รูปทรงจริงอาจต่างตามรุ่นและวัสดุ

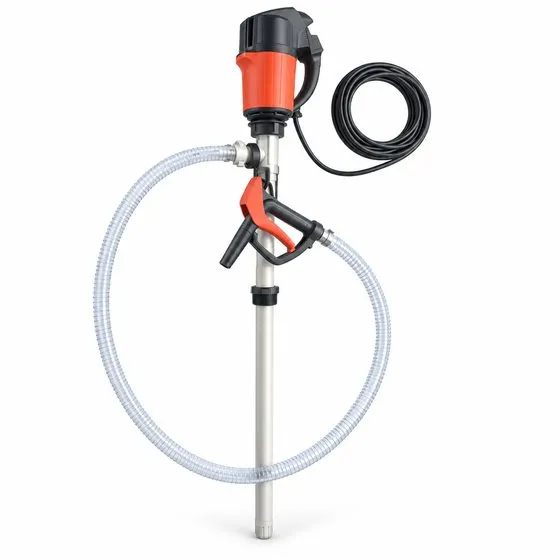

1ชุดปั๊มเติมของเหลวแบบแมนนวล FLUX Pump kit (ปั๊มถัง + มอเตอร์ + สายยาง + หัวจ่ายมือถือ) ซีรีส์ 300 / 400 / 500
FLUX-KIT-MANUAL
ชุดเติมสำเร็จรูปจากถัง 200 ลิตรและ IBC เติมได้สูงสุด 80 ลิตร/นาที ทางเลือกคุ้มค่าแทนเครื่องบรรจุอัตโนมัติ
สเปกตามแคตตาล็อก SPECIFICATIONS
| ประกอบด้วย: ปั๊มถัง + มอเตอร์ขับ + สายยาง + หัวจ่ายมือถือ/ปลายจ่าย |
| ชุดซีรีส์ 300: ภาชนะแกลลอน-ถัง 200 ลิตร, IBC · อัตราไหลสูงสุด 21 ลิตร/นาที · ความสูงส่ง 5.6 mwc · ความหนืดถึง 250 mPas · ขับด้วยมอเตอร์ไฟฟ้าหรือแบตเตอรี่ |
| ชุดซีรีส์ 400: แกลลอน, ถัง 200 ลิตร, IBC, ถังเกิน 1,000 ลิตร · อัตราไหลสูงสุด 80 ลิตร/นาที · ความสูงส่ง 12 mwc · ความหนืดถึง 1,000 mPas · ขับด้วยมอเตอร์ไฟฟ้าหรือลม |
| ชุดซีรีส์ 500: ภาชนะและถังเช่นเดียวกัน · อัตราไหลสูงสุด 21 ลิตร/นาที (น้ำมันวัด 3,000 mPas ที่แรงดันกลับ 3–4 บาร์) · ความสูงส่ง 40 mwc · ความหนืดถึง 30,000 mPas |
| มีชุดสำหรับ ATEX และงานสุขอนามัย |
| เพิ่มอุปกรณ์เสริมเลือกได้ เช่น มิเตอร์วัดปริมาณ |
FLUX KIT-MANUAL (ภาพประกอบ)จุดเด่น FEATURES
- ชุดประกอบสำเร็จ พร้อมใช้
- ปรับชุดตามงานได้ทุกการใช้งาน
- มีชุดมอเตอร์แบตเตอรี่เมื่อเดินสายไฟไม่สะดวก
ตัวอย่างสารที่ใช้ได้ EXAMPLES OF MEDIA
- กรดและด่าง
- กรดเข้มข้น
- AdBlue®
- ผลิตภัณฑ์น้ำมันแร่
- ของเหลวไวไฟสูง
ก่อนสั่ง/ก่อนใช้งาน- ตรวจความเข้ากันได้ของสารกับวัสดุปั๊ม ซีล และข้อต่อ (แจ้งชื่อสารและความเข้มข้นให้เซลล์ตรวจ)
- งานพื้นที่เสี่ยงระเบิดต้องใช้ชุดที่มีเครื่องหมาย Ex/ATEX ครบทั้งปั๊มและมอเตอร์
- ล้างปั๊มก่อนเปลี่ยนสาร และปิดไฟก่อนถอดหรือเปลี่ยนมอเตอร์

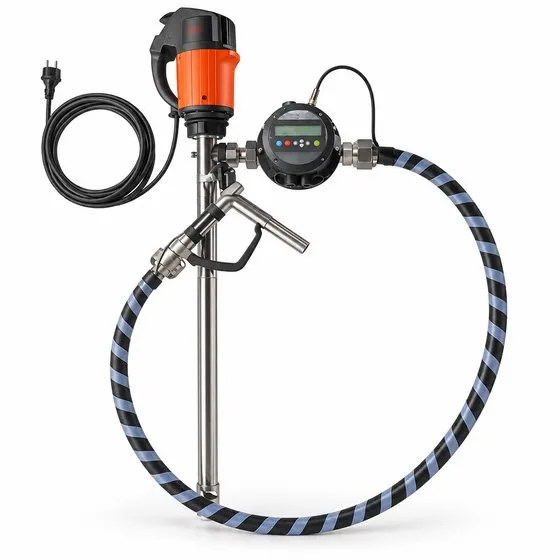

2ชุดเติมกึ่งอัตโนมัติ FLUX Pump kit + FLUXTRONIC (ปั๊มถัง มอเตอร์ สายยาง มิเตอร์ ชุดขยายสวิตช์ FSV และหัวจ่ายสปริง FAE)
FLUX-KIT-SEMIAUTO
ตั้งปริมาณเติมไว้ล่วงหน้า กดปุ่มเดียวเติมครบ แม่นยำ ±1–2 % ซ้ำได้ 0.5–1 % มีรุ่น ATEX และรุ่นอาหาร/FDA (ตามสั่ง)
สเปกตามแคตตาล็อก SPECIFICATIONS
| ประกอบด้วย: ปั๊มถัง, มอเตอร์, สายยาง, มิเตอร์วัดปริมาณ, ชุดขยายสวิตช์ (FSV), หัวจ่าย FLUX พร้อมสปริงวาล์ว (FAE) |
| ตั้งปริมาณเติมผ่าน FLUXTRONIC® |
| ความแม่นยำการเติม ±1 % ถึง 2 % |
| ความแม่นยำการเติมซ้ำ 0.5 % ถึง 1 % |
| ควบคุมการเติมด้วยปุ่มเริ่ม/หยุด หรือสวิตช์ภายนอก |
| ชุดซีรีส์ 400: อัตราไหลสูงสุด 80 ลิตร/นาที ความหนืดถึง 1,000 mPas · ชุดซีรีส์ 500: ความหนืดถึง 30,000 mPas |
| มีรุ่นสำหรับพื้นที่อันตราย (ATEX) และรุ่นอาหาร/FDA (ตามสั่ง) |
FLUX KIT-SEMIAUTO (ภาพประกอบ)จุดเด่น FEATURES
- ทางเลือกคุ้มค่าแทนเครื่องบรรจุอัตโนมัติ
- ผู้ปฏิบัติงานคนเดียวเติมได้เร็วและปลอดภัย
ตัวอย่างสารที่ใช้ได้ EXAMPLES OF MEDIA
- ของเหลวหนืดต่ำถึงสูงตามซีรีส์ปั๊มที่เลือก
ก่อนสั่ง/ก่อนใช้งาน- ตรวจความเข้ากันได้ของสารกับวัสดุปั๊ม ซีล และข้อต่อ (แจ้งชื่อสารและความเข้มข้นให้เซลล์ตรวจ)
- งานพื้นที่เสี่ยงระเบิดต้องใช้ชุดที่มีเครื่องหมาย Ex/ATEX ครบทั้งปั๊มและมอเตอร์
- ล้างปั๊มก่อนเปลี่ยนสาร และปิดไฟก่อนถอดหรือเปลี่ยนมอเตอร์

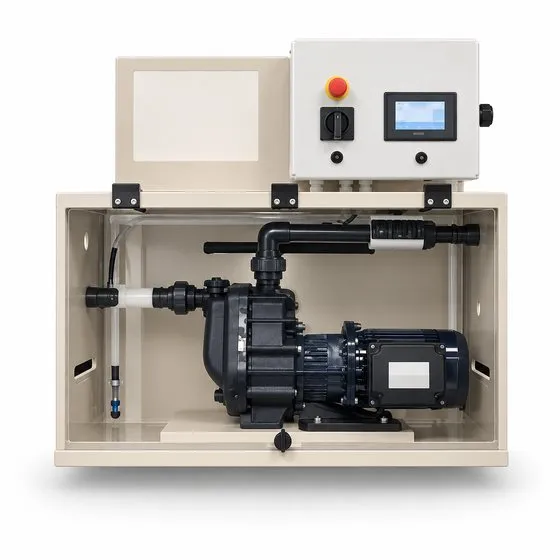

3ชุดปั๊มถ่ายของเหลวปิดสนิท FLUX SAFETEC (ติดผนังหรือรถเข็น) สำหรับ IBC/ถัง ข้อต่อ CDS/QC ดูดผ่านท่อจุ่มปลอดภัย
FLUX-SAFETEC
ถ่ายของเหลวจาก IBC/ถังปิดผ่านข้อต่อ มีเซนเซอร์ถังหมดหยุดปั๊มอัตโนมัติ ปั๊มแม่เหล็กไร้ซีล
สเปกตามแคตตาล็อก SPECIFICATIONS
| อุปกรณ์ครบในคอนโซลเดียว (วัสดุ PP เชื่อม มีฝาอะคริลิกใส) พร้อมขายึดผนัง หรือขาแขวนบน IBC |
| ใช้ถ่ายของเหลวจาก IBC/ถังนำกลับมาใช้ซ้ำที่ปิดสนิท (ข้อต่อ CDS/QC) ด้วยวิธีดูดผ่านท่อจุ่มโดยปั๊มดูดน้ำเอง |
| ปั๊มหอยโข่งดูดน้ำได้เองแบบแม่เหล็ก MAGSON MAS (ตัว PP หรือ ETFE) ผนึกสนิท ไม่มีซีลเพลา ดูดลึกถึง 5 เมตร |
| เซนเซอร์ตรวจถังหมดและแจ้งเตือน/หยุดปั๊มเอง (ตัวเลือก) · เซนเซอร์ระดับถาดรองรั่ว (ตัวเลือก) |
| รุ่น Comfort D: มิเตอร์ + แผงควบคุมกราฟิกสัมผัสพร้อมระบบเติมตามปริมาณ ใส่ถุงมือเคมีกดได้ |
| ถาดรองรั่วในตัว ติดเซนเซอร์รั่วได้ (ตัวเลือก) |
| ตัวเลือกรถเข็น SAFETEC MOBILE รองรับสายและท่อ |
FLUX SAFETEC (ภาพประกอบ)จุดเด่น FEATURES
- ปลอดภัยสูงสุดในการเปลี่ยนถ่ายสารอันตราย
- ไม่ต้องเปิดฝาถัง ไม่มีไอฟุ้ง
ตัวอย่างสารที่ใช้ได้ EXAMPLES OF MEDIA
- สารเคมีใน IBC/ถังนำกลับมาใช้ซ้ำแบบปิดสนิท
ก่อนสั่ง/ก่อนใช้งาน- ตรวจความเข้ากันได้ของสารกับวัสดุปั๊ม ซีล และข้อต่อ (แจ้งชื่อสารและความเข้มข้นให้เซลล์ตรวจ)
- งานพื้นที่เสี่ยงระเบิดต้องใช้ชุดที่มีเครื่องหมาย Ex/ATEX ครบทั้งปั๊มและมอเตอร์
- ล้างปั๊มก่อนเปลี่ยนสาร และปิดไฟก่อนถอดหรือเปลี่ยนมอเตอร์

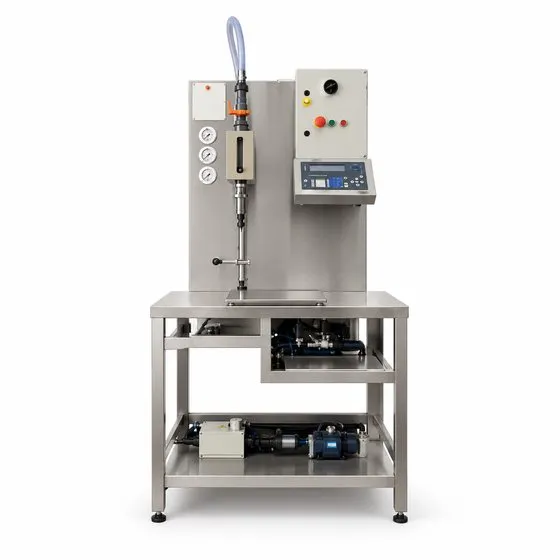

4เครื่องบรรจุกึ่งอัตโนมัติระบบชั่งน้ำหนัก FLUX FILL-GT บรรจุ 0.5–50 กก. ตามข้อกำหนดบรรจุภัณฑ์เยอรมัน (FPackV)
FLUX-FILL-GT
โต๊ะบรรจุสแตนเลสพร้อมตาชั่งสอบเทียบ โปรแกรมการบรรจุเก็บได้ ปลอดภัย ป้องกันเติมขาด-เกิน
สเปกตามแคตตาล็อก SPECIFICATIONS
| ระบบชั่งน้ำหนักสอบเทียบ ใช้บรรจุตามข้อกำหนดบรรจุภัณฑ์ (FPackV) ตั้งแต่ 0.5 ถึง 50 กก. (ขึ้นกับรุ่น) |
| บรรจุของเหลวหนืดต่ำถึง 150 mPas และของเหลวที่ฟองเล็กน้อยได้อย่างปลอดภัย |
| วิธีบรรจุแบบเหนือผิว (over-level) หัวจ่ายแบบเขาวงกตภายในกันกระเด็นและฟองน้อย |
| ตัวอย่าง: บรรจุ 5 กก. ลงแกลลอนอย่างแม่นยำ รอบเติม (ไม่นับการหยิบภาชนะ) < 1 นาที |
| โต๊ะสแตนเลส ตู้ควบคุมพร้อมจอปฏิบัติการ วาล์วจ่ายพร้อมหัวฉีดปรับความสูงได้ และตาชั่งสอบเทียบ |
| เก็บโปรแกรมบรรจุได้หลายโปรแกรม ป้อนน้ำหนักภาชนะ (tare) ได้ ตั้งรหัสผ่านป้องกัน |
| ตรวจน้ำหนักภาชนะ ไม่เริ่มเติมถ้าไม่มีภาชนะหรือเล็กเกินไป |
| ตัวกั้นภาชนะปรับได้โดยไม่ใช้เครื่องมือ |
| ขับด้วยปั๊มแม่เหล็กดูดน้ำเองแบบผนึกสนิท หรือปั๊มระบบอื่นของ FLUX |
| ส่งมอบสินค้าพร้อมสอบเทียบแล้ว |
FLUX FILL-GT (ภาพประกอบ)จุดเด่น FEATURES
- คนเดียวทำงานได้ ปรับกระบวนการเติมได้
- เหมาะกับงานบรรจุล็อตเล็ก-กลาง ทั้งใช้เองและขาย
ตัวอย่างสารที่ใช้ได้ EXAMPLES OF MEDIA
- ของเหลวหนืดต่ำถึง 150 mPas รวมถึงที่มีฟองเล็กน้อย
ก่อนสั่ง/ก่อนใช้งาน- ตรวจความเข้ากันได้ของสารกับวัสดุปั๊ม ซีล และข้อต่อ (แจ้งชื่อสารและความเข้มข้นให้เซลล์ตรวจ)
- งานพื้นที่เสี่ยงระเบิดต้องใช้ชุดที่มีเครื่องหมาย Ex/ATEX ครบทั้งปั๊มและมอเตอร์
- ล้างปั๊มก่อนเปลี่ยนสาร และปิดไฟก่อนถอดหรือเปลี่ยนมอเตอร์

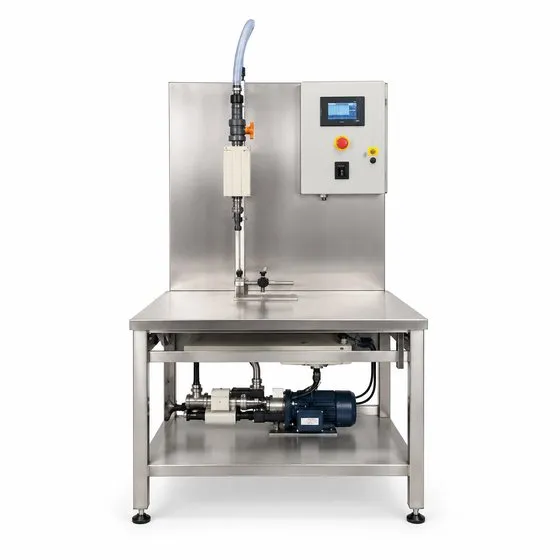

5เครื่องบรรจุกึ่งอัตโนมัติระบบวัดปริมาตร FLUX FILL-VM บรรจุของเหลวหนืดต่ำด้วยมิเตอร์ไหล สำหรับใช้ภายในโรงงาน
FLUX-FILL-VM
โต๊ะบรรจุแบบวัดปริมาตร ใช้มิเตอร์วัดการไหล ตั้งโปรแกรมบรรจุได้ เหมาะงานบรรจุล็อตเล็ก-กลาง
สเปกตามแคตตาล็อก SPECIFICATIONS
| บรรจุของเหลวหนืดต่ำและฟองน้อยด้วยมิเตอร์วัดการไหลเชิงปริมาตรเพื่อควบคุมการจ่ายแม่นยำ |
| ระบบจัดการโปรแกรมบรรจุในตัว บรรจุภาชนะหลายขนาดด้วยวิธีเหนือผิว (overfill method) |
| เหมาะกับล็อตเล็ก-กลาง ทั้งมีและไม่มีสายพานเปลี่ยนภาชนะ — สำหรับใช้ภายใน |
| ขับด้วยปั๊มแม่เหล็กดูดน้ำเองแบบผนึกสนิท หรือปั๊มระบบอื่นของ FLUX |
| ปรับฝั่งป้อนของเหลวร่วมกับปั๊มและอุปกรณ์เสริมของ FLUX ได้ |
FLUX FILL-VM (ภาพประกอบ)จุดเด่น FEATURES
- ใช้งานง่าย บรรจุเร็วและปลอดภัย
ตัวอย่างสารที่ใช้ได้ EXAMPLES OF MEDIA
- ของเหลวหนืดต่ำและมีฟองเล็กน้อย
ก่อนสั่ง/ก่อนใช้งาน- ตรวจความเข้ากันได้ของสารกับวัสดุปั๊ม ซีล และข้อต่อ (แจ้งชื่อสารและความเข้มข้นให้เซลล์ตรวจ)
- งานพื้นที่เสี่ยงระเบิดต้องใช้ชุดที่มีเครื่องหมาย Ex/ATEX ครบทั้งปั๊มและมอเตอร์
- ล้างปั๊มก่อนเปลี่ยนสาร และปิดไฟก่อนถอดหรือเปลี่ยนมอเตอร์
