คู่มือการใช้งาน เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY (TTY-01 – TTY-79)

คู่มือการใช้งาน เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY TTY-01 – TTY-79 · 14 หน้า
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
คู่มือการใช้งาน (ฉบับภาษาไทย)
คู่มือการใช้งาน เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY
(TTY-01 – TTY-79)
Pneumatic / Air Mixer · 79 รุ่น · 16 แบบติดตั้ง · ขับด้วยมอเตอร์ลม
รหัสสินค้า 22724–22777
23090–23105 · 34232–34240
โปรดอ่านก่อนติดตั้งและใช้งาน
เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY
ตัวอย่างแบบติดตั้ง: ขาตั้งปรับระดับมือหมุน · แผ่นขวางยึดปากถัง · ยกขึ้น-ลงอัตโนมัติ · รถเข็น

เครื่องกวนผสมที่ใช้ลมอัดจากปั๊มลมเป็นแหล่งกำลังแทนไฟฟ้า หมุนก้านกวนและใบพัดเพื่อผสม ละลาย และกระจายตัวของเหลว มีให้เลือกตั้งแต่ถังเล็กไม่กี่ลิตร ไปจนถึงถัง IBC 1,000 ลิตร

  • 1
    ขับด้วยลม ไม่มีมอเตอร์ไฟฟ้าไม่มีขดลวดและแปรงถ่านที่ตัวเครื่อง ลดความเสี่ยงประกายไฟจากมอเตอร์ เหมาะงานสี ทินเนอร์ ตัวทำละลาย กาว หมึก เรซิน
  • 2
    ปรับรอบได้ต่อเนื่องใช้วาล์วปรับลมที่ตัวเครื่องปรับความเร็วได้ละเอียด ไม่เป็นขั้น ตั้งแต่รอบต่ำจนถึงรอบสูงสุดของรุ่น
  • 3
    โหลดเกินไม่ไหม้ · ไม่สะสมความร้อนโดยหลักการของมอเตอร์ลม เมื่อภาระหนักเกินจะหมุนช้าลงหรือหยุด ไม่มีขดลวดให้ไหม้ และลมที่ขยายตัวช่วยระบายความร้อนขณะทำงาน
  • 4
    ใบพัดหลายแบบ3 แฉก · จานฟันเลื่อยช่วยกระจายตัว · ใบพัดพับสำหรับปากถังเล็ก · ก้านและใบพัดหุ้มพลาสติกทนกรด-ด่าง
  • 5
    16 แบบติดตั้ง · 3 วัสดุหัวเครื่องเปล่า ขาตั้ง แผ่นขวาง หนีบขอบถัง ถังน้ำมันฝาปิด ถัง IBC ยกอัตโนมัติ รถเข็น ห้องแล็บ · อลูมิเนียม / สแตนเลส SUS304 / หุ้มพลาสติก

เหมาะสำหรับ Applications

สี / สารเคลือบทินเนอร์ / ตัวทำละลายกาวหมึกพิมพ์เรซินน้ำมันเคมีภัณฑ์อาหาร เช่น ซอสยาเครื่องสำอางสีย้อมหัวน้ำหอม
ควรทราบก่อนใช้งาน
  • ทุกรุ่นไม่รวมปั๊มลม — ต้องมีปั๊มลมที่จ่ายลมได้เพียงพอ (ดูบทที่ 4) · ปรึกษาฝ่ายขายเพื่อเลือกขนาดปั๊มลมให้เหมาะกับรุ่น
  • รุ่นสำหรับถังน้ำมัน / ถัง IBC / ถังเปิดใหญ่ ไม่รวมถัง (ยกเว้น TTY-57 ที่มีถังสแตนเลสในชุด)
  • ของเหลวหนืดสูงให้เลือกรุ่นที่ใหญ่กว่าความจุที่ใช้จริง · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย
  • รหัสสินค้าเรียงตามรุ่น: TTY-01 – 54 = รหัส 22724 – 22777 · TTY-55 – 70 = รหัส 23090 – 23105 · TTY-71 – 79 = รหัส 34232 – 34240 (เช่น TTY-10 = 22733, TTY-60 = 23095, TTY-77 = 34238)

สารบัญ Contents

คู่มือการใช้งาน เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY · TTY-01–79 · รหัส 22724–22777, 23090–23105, 34232–34240 หน้า 1 / 14
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
1
หลักการทำงานและส่วนประกอบ
HOW IT WORKS & MAIN PARTS

ลมอัดจากปั๊มลมไหลผ่านวาล์วปรับลมเข้าสู่มอเตอร์ลม ภายในมอเตอร์เปลี่ยนแรงดันลมเป็นแรงหมุนส่งต่อไปยังก้านกวนและใบพัด ลมที่ใช้แล้วระบายออกทางช่องไอเสียของมอเตอร์ — เปิดวาล์วมาก รอบสูง / เปิดน้อย รอบต่ำ ความเร็วและแรงกวนจึงขึ้นกับแรงดันและปริมาณลมที่ปั๊มจ่ายได้ รุ่นกำลังสูงสำหรับถังใหญ่และถัง IBC ใช้มอเตอร์ลมแบบลูกสูบ 3 สูบ / 5 สูบ

1ปั๊มลมผลิตลมอัด (ไม่รวมในชุด)
2ชุดกรองลม FRLกรองน้ำ-ฝุ่น ปรับแรงดัน หยดน้ำมัน
3วาล์วปรับลมเปิด-ปิด และปรับรอบที่ตัวเครื่อง
4มอเตอร์ลมเปลี่ยนลมเป็นแรงหมุน ลมเสียออกทางไอเสีย
5ก้านกวน + ใบพัดผลักของเหลวให้ไหลวนทั่วถัง

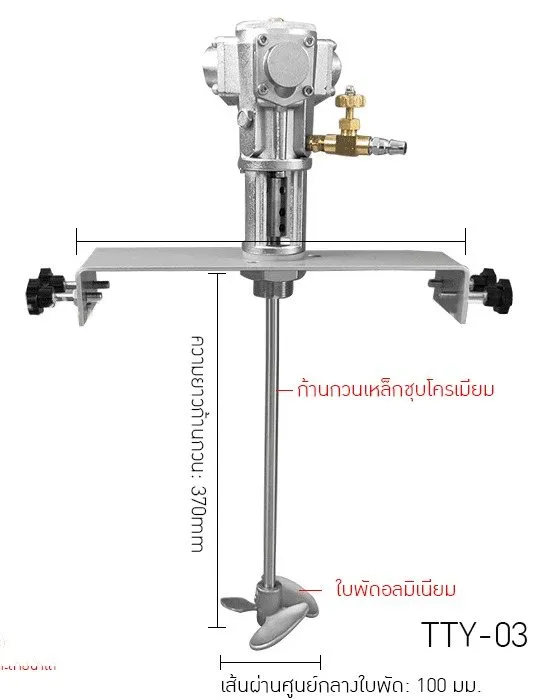

ส่วนประกอบหลัก ตัวอย่างรุ่นแผ่นขวางยึดปากถัง TTY-03 · แต่ละแบบติดตั้งมีโครงยึดต่างกัน (บทที่ 5)

ส่วนประกอบเครื่องกวนลม12345678
1หัวมอเตอร์ลม
ต้นกำลังของเครื่อง ไม่มีชิ้นส่วนไฟฟ้า · ลมที่ใช้แล้วระบายออกทางช่องไอเสียของมอเตอร์
2วาล์วปรับลม (ปรับรอบ)
หมุนเปิด-ปิดและปรับความเร็วรอบได้ต่อเนื่อง · รุ่นใหญ่บางรุ่นเป็นบอลวาล์วแบบมีด้ามโยก
3ข้อต่อลมเข้า (ข้อต่อสวมเร็ว)
จุดต่อสายลมจากปั๊ม · ใช้ข้อต่อตัวเมียชนิดที่เข้ากันได้
4คอยึดมอเตอร์
ส่วนต่อระหว่างหัวมอเตอร์กับก้านกวน · บางรุ่นมีแบบหน้าแปลนให้เลือก
5โครงยึด / แผ่นขวาง
ยึดเครื่องกับถังหรือขาตั้ง รับน้ำหนักและแรงบิดขณะกวน
6ลูกบิดล็อก
ขันยึดกับปากถังหรือเสาให้แน่นก่อนเปิดลมทุกครั้ง
7ก้านกวน
เหล็กชุบโครเมียม / เหล็ก / สแตนเลส SUS304 / หุ้มพลาสติก ตามรุ่น
8ใบพัด
3 แฉก · จานฟันเลื่อย · พับได้ · หุ้มพลาสติก — ดูหน้า 4

คำศัพท์ในตารางสเปกและรูปสินค้า อ่านค่าให้ถูก

ข้อดีและข้อจำกัดของมอเตอร์ลม (เทียบกับมอเตอร์ไฟฟ้า)
  • ข้อดี: ไม่มีประกายไฟจากขดลวด/แปรงถ่านที่ตัวเครื่อง · ปรับรอบต่อเนื่องด้วยวาล์ว · โหลดเกินแล้วหยุดโดยไม่ไหม้ · น้ำหนักเบา ทนงานในที่เปียกชื้น
  • ข้อจำกัด: ต้องมีปั๊มลมที่จ่ายลมได้ต่อเนื่องเพียงพอ ถ้าลมไม่พอรอบและแรงจะตก · มีเสียงลมไอเสีย · ต้องใช้ลมที่แห้งสะอาดและหล่อลื่นสม่ำเสมอ
คู่มือการใช้งาน เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY · TTY-01–79 · รหัส 22724–22777, 23090–23105, 34232–34240 หน้า 2 / 14
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
2
วิธีเลือกรุ่น
HOW TO CHOOSE · ขั้นที่ 1 เลือกแบบติดตั้งให้เข้ากับภาชนะ

เลือกตามลำดับ ① แบบติดตั้ง (ภาชนะที่ใช้) → ② กำลัง/ความจุ (ปริมาณและความหนืด) → ③ วัสดุ (ชนิดสาร) → ④ ใบพัด (ลักษณะงาน) ตัวเลขในการ์ด = รุ่น · กำลัง · ความจุโดยประมาณ ตามตารางสเปกบทที่ 3

หัวเครื่องเปล่า (ไม่มีขาตั้ง)

1หัวเครื่องเปล่า (ไม่มีขาตั้ง)

TTY-71–74
1/8–1/4 HP · ความจุ 0–30 ลิตร ถึง 0–60 ลิตร

หัวมอเตอร์พร้อมก้านและใบพัด ไม่มีขาตั้ง/ตัวยึด สำหรับติดตั้งกับโครงหรือฝาถังเอง · มีแบบแผ่นเรียบและแบบหน้าแปลน

ขาตั้ง 4 ขา

2ขาตั้ง 4 ขา

TTY-01, 07–08, 75
1/8–1/4 HP · ความจุ 0–30 ลิตร ถึง 0–60 ลิตร

แท่นวางคร่อมถัง ฐานปรับความกว้างได้ 350–450 มม. ใช้กับถังเล็ก-กลางได้ทันที ไม่ต้องยึดกับถัง

ขาตั้ง ปรับระดับมือหมุน

3ขาตั้ง ปรับระดับมือหมุน

TTY-02, 09–11, 17–18, 53–54, 76
1/8–3/4 HP · ความจุ 0–30 ลิตร ถึง 0–150 ลิตร

ฐานแผ่นเหล็กวางถัง เสาตั้งมีแขนยื่น ปรับระดับหัวกวนด้วยมือหมุนและลูกบิดล็อก เปลี่ยนถังสะดวก

แผ่นขวางยึดปากถัง

4แผ่นขวางยึดปากถัง

TTY-03–04, 12–13, 19–20, 44–46, 51–52
1/8–1 HP · ความจุ 0–30 ลิตร ถึง 1,000 ลิตร

แผ่นขวางพาดกลางปากถัง ล็อกด้วยลูกบิด 2 ข้าง · ยาว 320 / 600 มม. สั่งทำ 320–1200 มม. ได้

แผ่นขวางยืดหดได้

5แผ่นขวางยืดหดได้

TTY-22, 49
1/2–3/4 HP · ความจุ 0–200 กก. ถึง 0–400 กก.

แผ่นขวางปรับความยาวได้ (TTY-22 ยืดหด 450–700 มม.) ใช้กับปากถังหลายขนาด

หนีบขอบถัง

6หนีบขอบถัง

TTY-05–06, 14–15, 23–24, 47–48
1/8–3/4 HP · ความจุ 0–30 ลิตร ถึง 0–400 กก.

ตัวหนีบยึดขอบถัง รับขอบหนาไม่เกิน 24 มม. ติดตั้ง-ถอดเร็ว เหมาะถังที่มีขอบแข็งแรง

หนีบขอบถัง ก้านยาว 1 ม.

7หนีบขอบถัง ก้านยาว 1 ม.

TTY-16
1/4 HP · ความจุ 0–100 ลิตร

หนีบขอบถัง ก้านกวนยาว 950 มม. ใบพัด 2 ชั้น สำหรับถังลึก

ใบพัดพับ ถังน้ำมันฝาปิด

8ใบพัดพับ ถังน้ำมันฝาปิด

TTY-21, 43, 50
1/2–1 HP · ความจุ 0–200 กก. ถึง 0–1,000 กก.

ใบพัดพับสอดเข้ารูปากถังน้ำมัน 200 ลิตรแบบฝาปิดได้ แล้วกางออก 250 มม. · แผ่นขวาง 600 มม. ไม่รวมถัง

ยกขึ้น-ลงอัตโนมัติ

9ยกขึ้น-ลงอัตโนมัติ

TTY-26–29, 59–60, 63
1/8–3/4 HP · ความจุ 0–30 ลิตร ถึง 0–250 กก.

ยกหัวกวนขึ้น-ลงด้วยกระบอกลม ควบคุมด้วยวาล์วมือโยก ไม่ต้องยกด้วยแรงคน เหมาะเปลี่ยนถังบ่อย

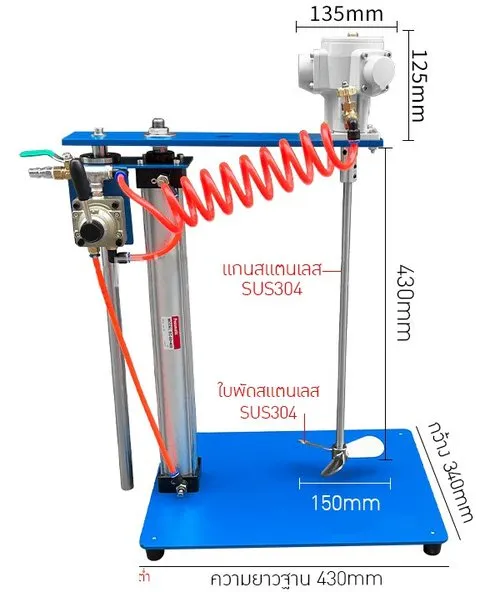

ยกอัตโนมัติ 2 in 1 + ตัวจับภาชนะ

10ยกอัตโนมัติ 2 in 1 + ตัวจับภาชนะ

TTY-25, 55, 61, 64
1/4–3/4 HP · ความจุ 0–60 ลิตร ถึง 0–250 กก.

ยกอัตโนมัติ พร้อมตัวจับภาชนะสแตนเลสปรับระยะได้ ใช้ได้ทั้งแบบตั้งโต๊ะและยึดถัง

ยกอัตโนมัติ โครงสแตนเลส มีล้อ

11ยกอัตโนมัติ โครงสแตนเลส มีล้อ

TTY-56–58, 62, 65
1/4–3/4 HP · ความจุ 0–60 ลิตร ถึง 0–250 กก.

ยกอัตโนมัติ โครงสแตนเลสทั้งหมด ฐานมีล้อ งานที่ต้องการความสะอาด · TTY-57 มีถังสแตนเลส · TTY-58 มีจอแสดงรอบ

ยกอัตโนมัติ + รถเข็น

12ยกอัตโนมัติ + รถเข็น

TTY-66–70
1/2–3/4 HP · ความจุ ถัง 200 ลิตร

โครงรถเข็นมีล้อ เข็นเข้าหาถัง 200 ลิตร แล้วยกหัวกวนด้วยกระบอกลม (ยกได้ 650–900 มม.) ไม่รวมถัง

ห้องปฏิบัติการ ยกขึ้น-ลงได้

13ห้องปฏิบัติการ ยกขึ้น-ลงได้

TTY-30–31
กำลัง: สอบถามฝ่ายขาย · ความจุ 100 มล.–50 กก.

สำหรับห้องปฏิบัติการ ฐาน 300 × 240 มม. ยกขึ้น-ลงได้ 300 มม. · TTY-30 มีตัวยึดภาชนะ

ถังเปิดขนาดใหญ่

14ถังเปิดขนาดใหญ่

TTY-32, 35, 38, 41
1/2–1 HP · ความจุ 0–1,000 กก.

ถังเปิดขนาดใหญ่ แผ่นขวางปรับ 720–1200 มม. ใบพัด 3 แฉก + จานฟันเลื่อยด้านล่าง ไม่รวมถัง

ถัง IBC 1,000 ลิตร

15ถัง IBC 1,000 ลิตร

TTY-33–34, 36–37, 39–40, 42
1/2–1 HP · ความจุ 0–1,000 กก.

ถัง IBC 1,000 ลิตร แผ่นขวางปรับ 720–1200 มม. · ใบพัดพับสอดเข้าปากถัง หรือก้านหุ้มพลาสติกทนกรด-ด่าง ไม่รวมถัง

รถเข็นยกอัตโนมัติ ถัง IBC

16รถเข็นยกอัตโนมัติ ถัง IBC

TTY-77–79
1 HP · ความจุ ถัง IBC 1,000 ลิตร

รถเข็นโครงสูง 195 ซม. ยกหัวกวนขึ้น-ลงได้ 125 ซม. เข็นเข้าหาถัง IBC 1,000 ลิตร (ไม่รวมถัง) · โครงเหล็ก / สแตนเลส · TTY-79 มีเกียร์ทดรอบ

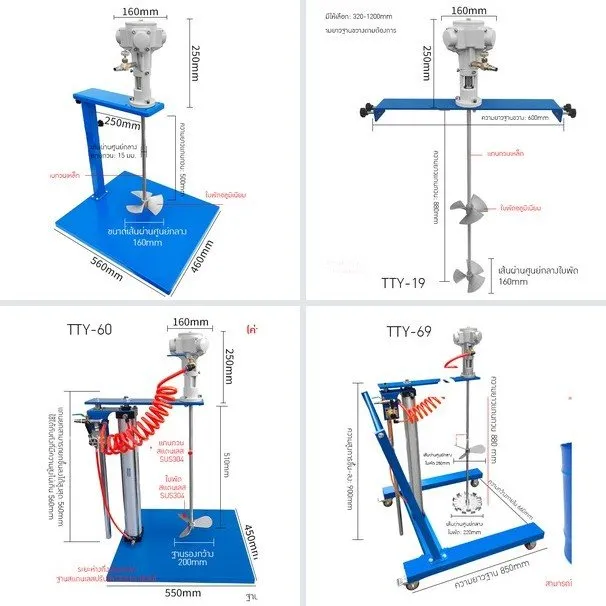

ภาพเป็นตัวอย่างหนึ่งรุ่นในกลุ่ม รายละเอียดแต่ละรุ่นดูตารางบทที่ 3 · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย

คู่มือการใช้งาน เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY · TTY-01–79 · รหัส 22724–22777, 23090–23105, 34232–34240 หน้า 3 / 14
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2

ขั้นที่ 2 · เลือกกำลังตามปริมาณและความหนืด รอบ = ความเร็วรอบอิสระ (ตัวเปล่า)

กำลังรอบ/นาทีรุ่นความจุโดยประมาณเหมาะกับ
1/8 HP5000TTY-01–06, 28–29, 71–72, 75–760–30 ลิตรถังเล็ก ของเหลวหนืดต่ำหรือละลายน้ำได้
1/4 HP3200TTY-07–16, 25–27, 55–58, 73–740–60 ลิตร (TTY-16 ก้านยาว 0–100 ลิตร)ถังเล็ก-กลาง ของเหลวหนืดต่ำ
1/2 HP2000TTY-17–24, 59–620–100 ลิตร / 0–200 กก.ถังกลาง ของเหลวหนืดต่ำ–ปานกลาง
3/4 HP1600TTY-47–54, 63–650–150 ลิตร / 0–250 กก. / 0–400 กก.ถังกลาง-ใหญ่ ต้องการแรงกวนมากขึ้น
1/2 – 3/4 HP2400 / 2000TTY-66–70ถัง 200 ลิตรรุ่นรถเข็น สำหรับถังน้ำมัน 200 ลิตร
ถังเปิดขนาดใหญ่ · ถัง IBC · รถเข็นถัง IBC · ถังน้ำมันฝาปิดรุ่นใหญ่ · แผ่นขวางรุ่นเสริมกำลัง
1/2 HP (3 สูบ)0–2500TTY-40–420–1,000 กก.สารละลายน้ำ ของเหลวหนืดต่ำ
3/4 HP (5 สูบ)0–1900TTY-37–390–1,000 กก.ของเหลวหนืดต่ำ–ปานกลาง
1 HP (5 สูบ ใหญ่)0–1300 / 1300TTY-32–36, 43–46, 77–790–1,000 กก. / 1,000 ลิตร / ถัง IBCงานหนัก ของเหลวหนืดปานกลาง–สูง ต้องการแรงกวนสูง (TTY-79 มีเกียร์ทดรอบเพิ่มแรงบิด)
ห้องปฏิบัติการ—TTY-30–31100 มล.–50 กก.งานทดลอง ปริมาณน้อย
หลักการเลือก (คำแนะนำทั่วไป)
  • ความจุในตารางเป็นค่าโดยประมาณสำหรับของเหลวหนืดต่ำ — ของเหลวหนืดสูงให้เลือกรุ่นใหญ่กว่าปริมาณที่ใช้จริง หรือใช้ใบพัดเล็กลง
  • รุ่นรอบสูง (5000 / 3200) เหมาะของเหลวใส ๆ ปริมาณน้อย · รุ่นกำลังมากรอบต่ำ (1 HP 0–1300) เหมาะปริมาณมากและของหนืด
  • งานกระจายผง/เม็ดสีให้แตกตัว ใช้จานฟันเลื่อยและรอบที่สูงพอ · งานผสมเบา ๆ ทั่วถังใช้ใบพัด 3 แฉก
  • ของเหลวหนืดสูงมาก (เช่น ครีมข้น กาวข้น) หรือไม่แน่ใจ ส่งข้อมูลสาร ปริมาณ และขนาดถังให้ฝ่ายขายช่วยเลือก

ขั้นที่ 3 · เลือกวัสดุตามชนิดสาร

อลูมิเนียม ใบพัดอลูมิเนียม

  • ใบพัดอลูมิเนียม ก้านเหล็ก/เหล็กชุบโครเมียม
  • งานสี ทินเนอร์ น้ำมัน กาว ทั่วไป
  • ไม่เหมาะกับกรด-ด่าง และงานที่ต้องการความสะอาดสูง

SUS304 สแตนเลส SUS304

  • ก้านและใบพัดสแตนเลส SUS304 (บางรุ่นโครงสแตนเลสทั้งหมด)
  • ทนสนิม ล้างง่าย งานเครื่องสำอาง ยา อาหาร สารละลายน้ำ
  • ใบพัดพับได้ SUS304 พับได้ ก็เป็น SUS304

หุ้มพลาสติก ก้านและใบพัดหุ้มพลาสติก

  • หุ้มพลาสติกทั้งก้านและใบพัด ทนกรด-ด่าง
  • เหมาะงานกวนเบา ของเหลวกัดกร่อน
  • ตรวจความเข้ากันได้ของพลาสติกกับตัวทำละลายก่อนใช้

ขั้นที่ 4 · ชนิดใบพัด เลือก/สั่งเปลี่ยนได้ — ถ้าไม่ระบุ จัดส่งตามแบบมาตรฐานในรูปสินค้า

ใบพัด 3 แฉก สแตนเลส
ใบพัด 3 แฉก สแตนเลสดันของเหลวให้ไหลวนขึ้น-ลง งานผสมทั่วไป
ใบพัด 3 แฉก อลูมิเนียม
ใบพัด 3 แฉก อลูมิเนียมน้ำหนักเบา งานสี ทินเนอร์ น้ำมัน
ใบพัดพลาสติก
ใบพัดพลาสติกตัวเลือกสำหรับงานกวนเบา (สั่งเปลี่ยนได้)
จานฟันเลื่อย (ฟันบน-ล่าง)
จานฟันเลื่อย (ฟันบน-ล่าง)เฉือนแรง ช่วยกระจายผงหรือเม็ดสีให้แตกตัว
ใบพัดพับได้
ใบพัดพับได้สอดผ่านปากถังเล็ก ถังน้ำมันฝาปิด / IBC
ก้าน+ใบพัดหุ้มพลาสติก
ก้าน+ใบพัดหุ้มพลาสติกของเหลวกัดกร่อน กรด-ด่าง งานกวนเบา

นอกจากนี้ยังมีใบพัดแบบรูปกรวย/ถ้วย และจานหกแฉก ให้สอบถามฝ่ายขาย · ขนาดใบพัดต้องเล็กกว่าปากถังและไม่ชนผนังถัง

คู่มือการใช้งาน เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY · TTY-01–79 · รหัส 22724–22777, 23090–23105, 34232–34240 หน้า 4 / 14
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
3
ตารางข้อมูลจำเพาะ 79 รุ่น
SPECIFICATIONS · TTY-01 – TTY-79
รหัส
สินค้า		รุ่นแบบติดตั้ง / รายละเอียดวัสดุกำลัง
HP		รอบ/
นาที		ก้าน
มม.		ใบพัด
มม.		ความจุ
โดยประมาณ
22724TTY-01ขาตั้ง 4 ขา · แท่นกว้าง 310 มม. สูง 410 มม. ฐานปรับ 350–450 มม. · ก้านกวนเหล็กชุบโครเมียมอลูมิเนียม1/850004301000–30 ลิตร
22725TTY-02ขาตั้ง ปรับระดับมือหมุน · ฐานแผ่นเหล็ก + เสาปรับระดับด้วยมือหมุน · ก้านกวนเหล็กชุบโครเมียม · มีรุ่นหน้าแปลนให้เลือกอลูมิเนียม1/850004301000–30 ลิตร
22726TTY-03แผ่นขวางยึดปากถัง · แผ่นขวางยาว 320 มม. (สั่งทำ 320–1200 มม.) · ก้านกวนเหล็กชุบโครเมียมอลูมิเนียม1/850003701000–30 ลิตร
22727TTY-04แผ่นขวางยึดปากถัง · แผ่นขวางยาว 320 มม. (สั่งทำ 320–1200 มม.)SUS3041/850003701500–30 ลิตร
22728TTY-05หนีบขอบถัง · ตัวหนีบรับขอบถังหนาสูงสุด 24 มม. · ก้านกวนเหล็กชุบโครเมียมอลูมิเนียม1/850004301000–30 ลิตร
22729TTY-06หนีบขอบถัง · ตัวหนีบรับขอบถังหนาสูงสุด 24 มม.SUS3041/850004301500–30 ลิตร
22730TTY-07ขาตั้ง 4 ขา · แท่นกว้าง 310 มม. สูง 410 มม. ฐานปรับ 350–450 มม. · ก้านกวนเหล็กชุบโครเมียมอลูมิเนียม1/432004301000–60 ลิตร
22731TTY-08ขาตั้ง 4 ขา · แท่นกว้าง 310 มม. สูง 410 มม. ฐานปรับ 350–450 มม.SUS3041/432004301500–60 ลิตร
22732TTY-09ขาตั้ง ปรับระดับมือหมุน · ฐาน 485 × 385 มม. · แขนยื่น 170 มม. · ก้านกวนเหล็กอลูมิเนียม1/432004301000–60 ลิตร
22733TTY-10ขาตั้ง ปรับระดับมือหมุน · ฐาน 485 × 385 มม. · แขนยื่น 170 มม. · ใบพัดฟันเลื่อย 110 มม.SUS3041/432004301100–60 ลิตร
22734TTY-11ขาตั้ง ปรับระดับมือหมุน · โครงสแตนเลสทั้งหมด ฐาน 485 × 385 มม. · มีรุ่นหน้าแปลนให้เลือกSUS3041/432004301100–60 ลิตร
22735TTY-12แผ่นขวางยึดปากถัง · แผ่นขวางยาว 320 มม. · ก้านกวนเหล็ก Ø12 มม.อลูมิเนียม1/432003701000–60 ลิตร
22736TTY-13แผ่นขวางยึดปากถัง · แผ่นขวางยาว 320 มม. · ก้านกวน Ø12 มม.SUS3041/432003701500–60 ลิตร
22737TTY-14หนีบขอบถัง · ตัวหนีบรับขอบถังหนาสูงสุด 24 มม. · ก้านกวนเหล็กอลูมิเนียม1/432004301000–60 ลิตร
22738TTY-15หนีบขอบถัง · ตัวหนีบรับขอบถังหนาสูงสุด 24 มม.SUS3041/432004301500–60 ลิตร
22739TTY-16หนีบขอบถัง ก้านยาว 1 ม. · ก้านกวนยาว 950 มม. ใบพัด 2 ชั้น · ตัวหนีบรับขอบถังหนาสูงสุด 24 มม.SUS3041/432009501500–100 ลิตร
22740TTY-17ขาตั้ง ปรับระดับมือหมุน · ฐาน 560 × 460 มม. · แขนยื่น 250 มม. · ก้านกวนเหล็ก Ø15 มม.อลูมิเนียม1/220005001600–100 ลิตร
22741TTY-18ขาตั้ง ปรับระดับมือหมุน · ฐาน 560 × 460 มม. · แขนยื่น 250 มม. · ก้านกวน Ø15 มม.SUS3041/220005002000–100 ลิตร
22742TTY-19แผ่นขวางยึดปากถัง · แผ่นขวางยาว 600 มม. (สั่งทำ 320–1200 มม.) · ใบพัด 2 ชั้น · ก้านกวนเหล็กอลูมิเนียม1/220008801600–200 กก.
22743TTY-20แผ่นขวางยึดปากถัง · แผ่นขวางยาว 600 มม. (สั่งทำ 320–1200 มม.) · ใบพัด 2 ชั้นSUS3041/220008802000–200 กก.
22744TTY-21ใบพัดพับ ถังน้ำมันฝาปิด · แผ่นขวางยาว 600 มม. · ใบพัดพับสอดเข้ารูปากถังน้ำมัน 200 ลิตรได้ แล้วกางออก 250 มม.SUS304 พับได้1/220008802500–200 กก.

หมายเหตุ รอบ/นาที = ความเร็วรอบอิสระ (ตัวเปล่า) ปรับลดได้ด้วยวาล์ว · ใบพัด 2 ค่า = ใบพัด 2 ชั้นหรือ 2 แบบ · ความจุเป็นค่าโดยประมาณสำหรับของเหลวหนืดต่ำ · ทุกรุ่นไม่รวมปั๊มลม · TTY-30/31 ไม่ได้ระบุกำลัง/รอบ/ความยาวก้านในข้อมูลสินค้า สอบถามฝ่ายขาย · TTY-71–74 เป็นหัวเครื่องเปล่า ไม่มีขาตั้ง/ตัวยึด · ข้อมูลอาจปรับปรุงตามล็อตสินค้า

คู่มือการใช้งาน เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY · TTY-01–79 · รหัส 22724–22777, 23090–23105, 34232–34240 หน้า 5 / 14
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2

ตารางข้อมูลจำเพาะ (ต่อ) TTY-22 – TTY-42

รหัส
สินค้า		รุ่นแบบติดตั้ง / รายละเอียดวัสดุกำลัง
HP		รอบ/
นาที		ก้าน
มม.		ใบพัด
มม.		ความจุ
โดยประมาณ
22745TTY-22แผ่นขวางยืดหดได้ · แผ่นขวางยืดหดได้ 450–700 มม. · ใบพัด 3 แฉก 200 มม. + ใบพัดฟันเลื่อย 160 มม.SUS3041/22000880200/1600–200 กก.
22746TTY-23หนีบขอบถัง · ตัวหนีบรับขอบถังหนาสูงสุด 24 มม. · ใบพัด 2 ชั้นอลูมิเนียม1/220008801600–200 กก.
22747TTY-24หนีบขอบถัง · ตัวหนีบรับขอบถังหนาสูงสุด 24 มม. · ใบพัด 2 ชั้นSUS3041/220008802000–200 กก.
22748TTY-25ยกอัตโนมัติ 2 in 1 + ตัวจับภาชนะ · ฐาน 430 × 340 มม. · ตัวจับภาชนะสแตนเลสปรับระยะได้ · ยกด้วยกระบอกลมSUS3041/432004301500–60 ลิตร
22749TTY-26ยกขึ้น-ลงอัตโนมัติ · ฐาน 430 × 340 มม. · ยกด้วยกระบอกลมSUS3041/432004301500–60 ลิตร
22750TTY-27ยกขึ้น-ลงอัตโนมัติ · ฐาน 430 × 340 มม. · ยกด้วยกระบอกลม · ก้านกวนเหล็กอลูมิเนียม1/432004301000–60 ลิตร
22751TTY-28ยกขึ้น-ลงอัตโนมัติ · ฐาน 430 × 340 มม. · ยกด้วยกระบอกลมSUS3041/850005001500–30 ลิตร
22752TTY-29ยกขึ้น-ลงอัตโนมัติ · ฐาน 430 × 340 มม. · ยกด้วยกระบอกลม · ก้านกวนเหล็กอลูมิเนียม1/850005001000–30 ลิตร
22753TTY-30ห้องปฏิบัติการ ยกขึ้น-ลงได้ · ฐาน 300 × 240 มม. · ยกขึ้น-ลงได้ 300 มม. · มีตัวยึดภาชนะSUS304———60100 มล.–50 กก.
22754TTY-31ห้องปฏิบัติการ ยกขึ้น-ลงได้ · ฐาน 300 × 240 มม. · ยกขึ้น-ลงได้ 300 มม.SUS304———60100 มล.–50 กก.
22755TTY-32ถังเปิดขนาดใหญ่ · รุ่นเสริมกำลัง · แผ่นขวางปรับได้ 720–1200 มม. · แกน Ø20 มม. · ใบพัด 3 แฉก 250 มม. + ใบพัดฟันเลื่อยล่าง 250 มม.SUS30410–1300960220/2500–1,000 กก.
22756TTY-33ถัง IBC 1,000 ลิตร · รุ่นเสริมกำลัง · แผ่นขวางปรับได้ 720–1200 มม. · ใบพัดพับสอดเข้าปากถัง IBC แล้วกางออก 400 มม.SUS304 พับได้10–13009604000–1,000 กก.
22757TTY-34ถัง IBC 1,000 ลิตร · แผ่นขวางปรับได้ 720–1200 มม. · เหมาะงานกวนเบาหรือของเหลวที่กัดกร่อนหุ้มพลาสติก10–13009601500–1,000 กก.
22758TTY-35ถังเปิดขนาดใหญ่ · แผ่นขวางปรับได้ 720–1200 มม. · ใบพัด 3 แฉก 250 มม. + ใบพัดฟันเลื่อยล่าง 220 มม.SUS30410–1300960220/2500–1,000 กก.
22759TTY-36ถัง IBC 1,000 ลิตร · แผ่นขวางปรับได้ 720–1200 มม. · ใบพัดพับสอดเข้าปากถัง IBC แล้วกางออก 400 มม.SUS304 พับได้10–13009604000–1,000 กก.
22760TTY-37ถัง IBC 1,000 ลิตร · แผ่นขวางปรับได้ 720–1200 มม. · เหมาะงานกวนเบาหรือของเหลวที่กัดกร่อนหุ้มพลาสติก3/40–19008801500–1,000 กก.
22761TTY-38ถังเปิดขนาดใหญ่ · แผ่นขวางปรับได้ 720–1200 มม. · ใบพัด 3 แฉก 250 มม. + ใบพัดฟันเลื่อยล่าง 220 มม.SUS3043/40–1900880220/2500–1,000 กก.
22762TTY-39ถัง IBC 1,000 ลิตร · แผ่นขวางปรับได้ 720–1200 มม. · ใบพัดพับได้ กางออก 250 มม. (สั่ง 400 มม. ได้)SUS304 พับได้3/40–19008802500–1,000 กก.
22763TTY-40ถัง IBC 1,000 ลิตร · แผ่นขวางปรับได้ 720–1200 มม. · เหมาะงานกวนเบาหรือของเหลวที่กัดกร่อนหุ้มพลาสติก1/20–25008801500–1,000 กก.
22764TTY-41ถังเปิดขนาดใหญ่ · แผ่นขวางปรับได้ 720–1200 มม. · ใบพัด 3 แฉก 250 มม. + ใบพัดฟันเลื่อยล่าง 220 มม. · เหมาะของเหลวหนืดต่ำSUS3041/20–2500880220/2500–1,000 กก.
22765TTY-42ถัง IBC 1,000 ลิตร · แผ่นขวางปรับได้ 720–1200 มม. · ใบพัดพับได้ กางออก 250 มม. · เหมาะของเหลวหนืดต่ำSUS304 พับได้1/20–25008802500–1,000 กก.

หมายเหตุ รอบ/นาที = ความเร็วรอบอิสระ (ตัวเปล่า) ปรับลดได้ด้วยวาล์ว · ใบพัด 2 ค่า = ใบพัด 2 ชั้นหรือ 2 แบบ · ความจุเป็นค่าโดยประมาณสำหรับของเหลวหนืดต่ำ · ทุกรุ่นไม่รวมปั๊มลม · TTY-30/31 ไม่ได้ระบุกำลัง/รอบ/ความยาวก้านในข้อมูลสินค้า สอบถามฝ่ายขาย · TTY-71–74 เป็นหัวเครื่องเปล่า ไม่มีขาตั้ง/ตัวยึด · ข้อมูลอาจปรับปรุงตามล็อตสินค้า

คู่มือการใช้งาน เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY · TTY-01–79 · รหัส 22724–22777, 23090–23105, 34232–34240 หน้า 6 / 14
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2

ตารางข้อมูลจำเพาะ (ต่อ) TTY-43 – TTY-62

รหัส
สินค้า		รุ่นแบบติดตั้ง / รายละเอียดวัสดุกำลัง
HP		รอบ/
นาที		ก้าน
มม.		ใบพัด
มม.		ความจุ
โดยประมาณ
22766TTY-43ใบพัดพับ ถังน้ำมันฝาปิด · แผ่นขวางยาว 600 มม. · ใบพัดพับสอดเข้ารูปากถังน้ำมัน 200 ลิตรได้ แล้วกางออก 250 มม.SUS304 พับได้10–13008802500–1,000 กก.
22767TTY-44แผ่นขวางยึดปากถัง · รุ่นเสริมกำลัง · แผ่นขวางยาว 600 มม. · ก้านและใบพัดหุ้มพลาสติก ทนกรด-ด่างหุ้มพลาสติก113008801501,000 ลิตร
22768TTY-45แผ่นขวางยึดปากถัง · รุ่นเสริมกำลัง · แผ่นขวางยาว 600 มม. (สั่งทำ 320–1200 มม.) · ใบพัด 2 ชั้นSUS304113008802501,000 ลิตร
22769TTY-46แผ่นขวางยึดปากถัง · แผ่นขวางยาว 600 มม. (สั่งทำ 320–1200 มม.) · ใบพัด 2 ชั้นSUS304113008802501,000 ลิตร
22770TTY-47หนีบขอบถัง · ตัวหนีบรับขอบถังหนาสูงสุด 24 มม. · ใบพัด 2 ชั้นSUS3043/416008802000–400 กก.
22771TTY-48หนีบขอบถัง · ตัวหนีบรับขอบถังหนาสูงสุด 24 มม. · ใบพัด 2 ชั้น · ก้านกวนเหล็กอลูมิเนียม3/416008801600–400 กก.
22772TTY-49แผ่นขวางยืดหดได้ · แผ่นขวางยาว 600 มม. ปรับขยายได้ · ใบพัด 3 แฉก 160 มม. + ใบพัดฟันเลื่อย 200 มม.SUS3043/41600880200/1600–400 กก.
22773TTY-50ใบพัดพับ ถังน้ำมันฝาปิด · แผ่นขวางยาว 600 มม. · ใบพัดพับสอดเข้ารูปากถังน้ำมัน 200 ลิตรได้ แล้วกางออก 250 มม.SUS304 พับได้3/416008802500–400 กก.
22774TTY-51แผ่นขวางยึดปากถัง · แผ่นขวางยาว 600 มม. (สั่งทำ 320–1200 มม.) · ใบพัด 2 ชั้นSUS3043/416008802000–400 กก.
22775TTY-52แผ่นขวางยึดปากถัง · แผ่นขวางยาว 600 มม. (สั่งทำ 320–1200 มม.) · ใบพัด 2 ชั้น · ก้านกวนเหล็กอลูมิเนียม3/416008801600–400 กก.
22776TTY-53ขาตั้ง ปรับระดับมือหมุน · ฐาน 560 × 460 มม. · แขนยื่น 250 มม. · ก้านกวน Ø15 มม.SUS3043/416005002000–150 ลิตร
22777TTY-54ขาตั้ง ปรับระดับมือหมุน · ฐาน 560 × 460 มม. · แขนยื่น 250 มม. · ก้านกวน Ø15 มม.อลูมิเนียม3/416005001600–150 ลิตร
23090TTY-55ยกอัตโนมัติ 2 in 1 + ตัวจับภาชนะ · โครงสแตนเลสทั้งหมด ฐาน 430 × 340 มม. · ตัวจับภาชนะปรับได้ 15–32 ซม.SUS3041/432004301500–60 ลิตร
23091TTY-56ยกอัตโนมัติ โครงสแตนเลส มีล้อ · ฐานสแตนเลส 450 × 350 มม. มีล้อSUS3041/432004301500–60 ลิตร
23092TTY-57ยกอัตโนมัติ โครงสแตนเลส มีล้อ · ฐานสแตนเลส 430 × 340 มม. มีล้อ · พร้อมถังสแตนเลส Ø300 × สูง 400 มม.SUS3041/432004301500–60 ลิตร
23093TTY-58ยกอัตโนมัติ โครงสแตนเลส มีล้อ · ฐานสแตนเลส 450 × 350 มม. มีล้อ · มีจอแสดงรอบดิจิทัล · ใบพัดฟันเลื่อย 110 มม.SUS3041/432004301100–60 ลิตร
23094TTY-59ยกขึ้น-ลงอัตโนมัติ · ฐาน 550 × 450 มม. · ยกได้สูงสุด 560 มม. · ก้านกวนเหล็กอลูมิเนียม1/220005101600–200 กก.
23095TTY-60ยกขึ้น-ลงอัตโนมัติ · ฐาน 550 × 450 มม. · ยกได้สูงสุด 560 มม.SUS3041/220005102000–200 กก.
23096TTY-61ยกอัตโนมัติ 2 in 1 + ตัวจับภาชนะ · โครงสแตนเลสทั้งหมด ฐาน 430 × 340 มม. · ตัวจับภาชนะปรับได้ 15–32 ซม.SUS3041/220004301600–200 กก.
23097TTY-62ยกอัตโนมัติ โครงสแตนเลส มีล้อ · ฐานสแตนเลส 550 × 450 มม. มีล้อ · ยกได้สูงสุด 560 มม.SUS3041/220005102000–200 กก.

หมายเหตุ รอบ/นาที = ความเร็วรอบอิสระ (ตัวเปล่า) ปรับลดได้ด้วยวาล์ว · ใบพัด 2 ค่า = ใบพัด 2 ชั้นหรือ 2 แบบ · ความจุเป็นค่าโดยประมาณสำหรับของเหลวหนืดต่ำ · ทุกรุ่นไม่รวมปั๊มลม · TTY-30/31 ไม่ได้ระบุกำลัง/รอบ/ความยาวก้านในข้อมูลสินค้า สอบถามฝ่ายขาย · TTY-71–74 เป็นหัวเครื่องเปล่า ไม่มีขาตั้ง/ตัวยึด · ข้อมูลอาจปรับปรุงตามล็อตสินค้า

คู่มือการใช้งาน เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY · TTY-01–79 · รหัส 22724–22777, 23090–23105, 34232–34240 หน้า 7 / 14
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2

ตารางข้อมูลจำเพาะ (ต่อ) TTY-63 – TTY-79

รหัส
สินค้า		รุ่นแบบติดตั้ง / รายละเอียดวัสดุกำลัง
HP		รอบ/
นาที		ก้าน
มม.		ใบพัด
มม.		ความจุ
โดยประมาณ
23098TTY-63ยกขึ้น-ลงอัตโนมัติ · ฐาน 550 × 450 มม. · ยกได้สูงสุด 560 มม.SUS3043/416005102000–250 กก.
23099TTY-64ยกอัตโนมัติ 2 in 1 + ตัวจับภาชนะ · โครงสแตนเลสทั้งหมด ฐาน 430 × 340 มม. · ตัวจับภาชนะปรับได้ 15–32 ซม.SUS3043/416004301600–250 กก.
23100TTY-65ยกอัตโนมัติ โครงสแตนเลส มีล้อ · ฐานสแตนเลส 550 × 450 มม. มีล้อ · ยกได้สูงสุด 560 มม.SUS3043/416005102000–250 กก.
23101TTY-66ยกอัตโนมัติ + รถเข็น · รถเข็นฐานยาว 750 มม. กว้างภายใน 560 มม. · ยกได้ 650 มม. · ก้านกวนเหล็กอลูมิเนียม1/22400740160ถัง 200 ลิตร
23102TTY-67ยกอัตโนมัติ + รถเข็น · รถเข็นฐานยาว 750 มม. กว้างภายใน 560 มม. · ยกได้ 650 มม.SUS3041/22400740220/160ถัง 200 ลิตร
23103TTY-68ยกอัตโนมัติ + รถเข็น · รถเข็นฐานยาว 750 มม. · ยกได้ 650 มม. · มีตัวยึดถัง (ช่องกลาง 42 ซม.)SUS3041/22400740220/160ถัง 200 ลิตร
23104TTY-69ยกอัตโนมัติ + รถเข็น · รถเข็นโครงใหญ่ ฐานยาว 850 มม. กว้างภายใน 660 มม. · ยกได้ 900 มม.SUS3041/22400880250/220ถัง 200 ลิตร
23105TTY-70ยกอัตโนมัติ + รถเข็น · รถเข็นโครงใหญ่ ฐานยาว 850 มม. กว้างภายใน 660 มม. · ยกได้ 900 มม.SUS3043/42000880250/220ถัง 200 ลิตร
34232TTY-71หัวเครื่องเปล่า (ไม่มีขาตั้ง) · หัวเครื่องพร้อมก้าน+ใบพัด ไม่มีขาตั้ง · แบบแผ่นเรียบ หัวสูง 115 มม. ก้าน 460 มม. / แบบหน้าแปลน หัวสูง 190 มม. ก้าน 440 มม. · แกน Ø12 มม.อลูมิเนียม1/850004601000–30 ลิตร
34233TTY-72หัวเครื่องเปล่า (ไม่มีขาตั้ง) · หัวเครื่องพร้อมก้าน+ใบพัด ไม่มีขาตั้ง · แบบแผ่นเรียบ หัวสูง 115 มม. ก้าน 460 มม. / แบบหน้าแปลน หัวสูง 190 มม. ก้าน 440 มม. · แกน Ø12 มม.SUS3041/850004601500–30 ลิตร
34234TTY-73หัวเครื่องเปล่า (ไม่มีขาตั้ง) · หัวเครื่องพร้อมก้าน+ใบพัด ไม่มีขาตั้ง · หัวกว้าง 135 มม. สูง 125 มม. (แผ่นเรียบ) / 200 มม. (หน้าแปลน) · ก้านกวนเหล็กชุบสังกะสีอลูมิเนียม1/432004301000–60 ลิตร
34235TTY-74หัวเครื่องเปล่า (ไม่มีขาตั้ง) · หัวเครื่องพร้อมก้าน+ใบพัด ไม่มีขาตั้ง · หัวกว้าง 135 มม. สูง 125 มม. (แผ่นเรียบ) / 200 มม. (หน้าแปลน)SUS3041/432004301500–60 ลิตร
34236TTY-75ขาตั้ง 4 ขา · แท่นกว้าง 310 มม. สูง 410 มม. ฐานปรับ 350–450 มม.SUS3041/850004301500–30 ลิตร
34237TTY-76ขาตั้ง ปรับระดับมือหมุน · ฐานแผ่นเหล็ก + เสาปรับระดับด้วยมือหมุน · มีรุ่นหน้าแปลนให้เลือกSUS3041/850004301500–30 ลิตร
34238TTY-77รถเข็นยกอัตโนมัติ ถัง IBC · โครงเหล็กพ่นสี · ยกขึ้น-ลงได้ 125 ซม. · สูงรวม 195 ซม. · โครงยาว 150 ซม. กว้าง 135 ซม. · แกน Ø20 มม. · ใบพัดเลือกได้ พับเหวี่ยง Ø400 / 3 แฉก Ø350 / ฟันเลื่อย Ø300 มม.SUS304 พับได้10–13001020400ถัง IBC 1,000 ลิตร
34239TTY-78รถเข็นยกอัตโนมัติ ถัง IBC · โครงสแตนเลส · ยกขึ้น-ลงได้ 125 ซม. · สูงรวม 195 ซม. · โครงยาว 150 ซม. กว้าง 135 ซม. · แกน Ø20 มม. · ใบพัดเลือกได้ พับเหวี่ยง Ø400 / 3 แฉก Ø350 / ทรงกรวย Ø300 / ฟันเลื่อย Ø300 มม.SUS304 พับได้10–13001020400ถัง IBC 1,000 ลิตร
34240TTY-79รถเข็นยกอัตโนมัติ ถัง IBC · โครงสแตนเลส + ชุดเกียร์ทดรอบ เพิ่มแรงบิด · ยกขึ้น-ลงได้ 125 ซม. · สูงรวม 195 ซม. · โครงยาว 150 ซม. กว้าง 135 ซม. · แกน Ø25 มม. · ใบพัดเลือกได้ พับเหวี่ยง Ø400 / 3 แฉก Ø350 / ฟันเลื่อย Ø300 มม.SUS30410–13001020400ถัง IBC 1,000 ลิตร

หมายเหตุ รอบ/นาที = ความเร็วรอบอิสระ (ตัวเปล่า) ปรับลดได้ด้วยวาล์ว · ใบพัด 2 ค่า = ใบพัด 2 ชั้นหรือ 2 แบบ · ความจุเป็นค่าโดยประมาณสำหรับของเหลวหนืดต่ำ · ทุกรุ่นไม่รวมปั๊มลม · TTY-30/31 ไม่ได้ระบุกำลัง/รอบ/ความยาวก้านในข้อมูลสินค้า สอบถามฝ่ายขาย · TTY-71–74 เป็นหัวเครื่องเปล่า ไม่มีขาตั้ง/ตัวยึด · ข้อมูลอาจปรับปรุงตามล็อตสินค้า

คู่มือการใช้งาน เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY · TTY-01–79 · รหัส 22724–22777, 23090–23105, 34232–34240 หน้า 8 / 14
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
4
การเตรียมระบบลม
AIR SUPPLY PREPARATION · ทุกรุ่นไม่รวมปั๊มลม
1ปั๊มลม + ถังพักลมจ่ายลมได้ต่อเนื่องพอสำหรับรุ่นที่ใช้
2กรองลมดักน้ำ น้ำมันเสีย และฝุ่น
3ตัวปรับแรงดัน + เกจตั้งแรงดันใช้งาน
4ตัวหยดน้ำมันผสมละอองน้ำมันหล่อลื่นเข้ากับลม
5สายลม + ข้อต่อสวมเร็วต่อเข้าวาล์วที่ตัวเครื่อง
ปั๊มลม + ถังพักลม (ไม่รวมในชุด) วาล์วระบายน้ำ — ระบายทุกวัน ชุด FRL กรองลม ปรับแรงดัน+ เกจ หยดน้ำมัน ≈ 4–6 บาร์* สายลมไม่หักพับ ยาวเท่าที่จำเป็น ข้อต่อสวมเร็ว วาล์วปรับรอบ มอเตอร์ลม ไอเสีย

ข้อ 2–4 คือชุด FRL (Filter – Regulator – Lubricator) ติดตั้งใกล้เครื่องกวน ระหว่างปั๊มลมกับตัวเครื่อง · หากระบบลมของท่านยังไม่มีชุด FRL ควรติดตั้งเพิ่ม (สอบถามฝ่ายขาย) · * แรงดันเป็นคำแนะนำทั่วไป ดูตารางด้านล่าง

หัวข้อข้อแนะนำ
แรงดันลมใช้งานคำแนะนำทั่วไปตั้งที่ตัวปรับแรงดันประมาณ 4–6 บาร์ (0.4–0.6 MPa หรือประมาณ 58–87 psi) ซึ่งเป็นช่วงใช้งานทั่วไปของมอเตอร์ลม — ข้อมูลสินค้าไม่ได้ระบุค่าเฉพาะรุ่น ให้ใช้รอบจากวาล์วที่ตัวเครื่องเป็นหลัก อย่าเพิ่มแรงดันเกินช่วงนี้เพื่อเร่งรอบ หากไม่แน่ใจสอบถามฝ่ายขาย
ขนาดปั๊มลมมอเตอร์ลมใช้ลมตลอดเวลาที่หมุน ปั๊มต้องจ่ายลมได้ต่อเนื่องโดยแรงดันไม่ตก ยิ่งกำลังมาก (3/4–1 HP) ยิ่งใช้ลมมาก ถ้าปั๊มเล็กเกิน แรงดันจะตกระหว่างใช้งาน รอบจะลดลงจนกวนไม่ไหว · ปรึกษาฝ่ายขายเพื่อเลือกขนาดปั๊มลมตามรุ่นที่ใช้ และกรณีใช้หลายเครื่องพร้อมกัน
คุณภาพลมใช้ลมแห้งและสะอาด ลมชื้นทำให้ภายในมอเตอร์เป็นสนิม รอบตก และมีน้ำออกทางไอเสีย · พื้นที่ชื้นหรือใช้งานต่อเนื่องนาน พิจารณาติดเครื่องทำลมแห้ง
การหล่อลื่นใช้ตัวหยดน้ำมันในชุด FRL เติมน้ำมันหล่อลื่นสำหรับเครื่องมือลม และตั้งการหยดตามคู่มือของชุด FRL ถ้าไม่มีตัวหยดน้ำมัน ให้หยดน้ำมันเข้าทางข้อต่อลมเข้าด้วยมือก่อนใช้งาน (ดูบทที่ 9)
สายลมและข้อต่อใช้สายลมที่ทนแรงดัน ขนาดไม่เล็กกว่าข้อต่อลมเข้าของเครื่อง ยาวเท่าที่จำเป็น ไม่หักพับ ไม่ให้รถหรือของหนักทับ · ข้อต่อสวมเร็วต้องเป็นชนิดเดียวกับที่ตัวเครื่อง (ตรวจรูปแบบก่อนซื้อ) · พันเทปเกลียวที่ข้อต่อเกลียวให้แน่นไม่รั่ว
ระบายน้ำเปิดวาล์วระบายน้ำใต้ถังปั๊มลมเป็นประจำ (อย่างน้อยวันละครั้งหรือตามคู่มือของปั๊ม) และเทน้ำในถ้วยกรองของชุด FRL ทิ้งก่อนน้ำถึงขีด

ตรวจก่อนต่อลมทุกครั้ง Checklist

ข้อควรระวัง ลมอัดมีพลังงานสูง — ห้ามถอดสายลมขณะยังมีแรงดัน ให้ปิดลมที่ต้นทางก่อน · ห้ามเป่าลมใส่ร่างกาย · สายลมที่หลุดขณะมีแรงดันอาจสะบัดรุนแรง
คู่มือการใช้งาน เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY · TTY-01–79 · รหัส 22724–22777, 23090–23105, 34232–34240 หน้า 9 / 14
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
5
การติดตั้งตามแบบ
INSTALLATION BY MOUNTING TYPE

ทุกแบบ: ปิดลมก่อนติดตั้ง · ยึดเครื่องและถังให้แน่นก่อนเปิดลมทุกครั้ง · ก้านกวนตั้งตรง ใบพัดขันแน่นกับก้าน · ไม่ให้ใบพัดชนก้นหรือผนังถัง

หัวเครื่องเปล่า (ไม่มีขาตั้ง)

หัวเครื่องเปล่า (ไม่มีขาตั้ง)TTY-71–74

  1. ต้องยึดกับโครง ขาตั้ง หรือฝาถังที่แข็งแรง รับน้ำหนักเครื่องและแรงบิดขณะกวนได้
  2. แบบแผ่นเรียบ: ยึดฐานด้วยน็อตให้ครบทุกรู · แบบหน้าแปลน: คอมีเกลียวล่าง Ø36 มม.
  3. ตั้งก้านกวนให้ตรงแนวดิ่ง ใบพัดไม่ชนก้นหรือผนังถัง
  4. ห้ามถือเครื่องด้วยมือขณะเปิดลม ต้องยึดกับโครงเสมอ
ขาตั้ง 4 ขา / ขาตั้งมือหมุน

ขาตั้ง 4 ขา / ขาตั้งมือหมุนTTY-01, 02, 07–11, 17, 18, 53, 54, 75, 76

  1. วางบนพื้นเรียบแข็งแรง · ขาตั้ง 4 ขา: ปรับความกว้างฐาน (350–450 มม.) ให้คร่อมถังพอดี
  2. ขาตั้งมือหมุน: คลายลูกบิดล็อก ยกแขนขึ้น วางถังบนฐานให้ก้านอยู่ในถัง
  3. ลดหัวกวนลงจนใบพัดจมตามระดับที่ต้องการ แล้วขันลูกบิดล็อกให้แน่น
  4. รุ่นหน้าแปลน: ยึดหน้าแปลนกับโครงหรือฝาถังด้วยน็อตให้ครบทุกรู
แผ่นขวาง / แผ่นขวางยืดหด

แผ่นขวาง / แผ่นขวางยืดหดTTY-03, 04, 12, 13, 19, 20, 22, 44–46, 49, 51, 52

  1. ปากถังต้องแข็งแรงพอรับน้ำหนักเครื่องและแรงบิดขณะกวน
  2. วางแผ่นพาดกลางปากถัง (แบบยืดหด: ปรับความยาวให้พอดีก่อน)
  3. ขันลูกบิดล็อกทุกตัวให้แน่น ลองโยกดูว่าไม่ขยับ
  4. ความยาวแผ่นสั่งทำได้ 320–1200 มม. ตามขนาดปากถัง
หนีบขอบถัง

หนีบขอบถังTTY-05, 06, 14–16, 23, 24, 47, 48

  1. ใช้กับขอบถังที่หนาไม่เกิน 24 มม. และแข็งแรง ไม่บิดงอ
  2. สวมตัวหนีบที่ขอบถัง หมุนก้าน T ให้หนีบแน่น
  3. จัดให้ใบพัดอยู่ห่างผนังและก้นถัง ไม่แตะผนังขณะหมุน
  4. ถังพลาสติกบาง/ถังเบา ให้ยึดถังกับพื้นหรือวางชิดผนังกันหมุนตาม
ใบพัดพับ ถังน้ำมันฝาปิด

ใบพัดพับ ถังน้ำมันฝาปิดTTY-21, 43, 50 · ถัง 200 ลิตร (ไม่รวมถัง)

  1. ใช้กับถังน้ำมันที่มีฝาปิดและรูปากถังขนาดเล็กเท่านั้น
  2. วางแผ่นขวางบนฝาถังให้ก้านตรงรูปากถัง ขันลูกบิดล็อก
  3. สอดใบพัดที่พับไว้ลงทางรูช้า ๆ จนถึงระดับใช้งาน
  4. เริ่มรอบต่ำให้ใบพัดกางเต็มก่อนเพิ่มรอบ · ถอนออก: ปิดลม รอหยุดสนิท แล้วดึงขึ้นช้า ๆ ถ้าติดอย่าฝืน
ถัง IBC / ถังเปิดขนาดใหญ่

ถัง IBC / ถังเปิดขนาดใหญ่TTY-32–42 (ไม่รวมถัง)

  1. ปรับความยาวแผ่นขวาง (720–1200 มม.) ให้พาดโครงหรือปากถัง แล้วล็อกลูกบิดทุกตัว
  2. ถัง IBC: สอดใบพัดพับผ่านปากถังด้านบน · ถังเปิด: จานฟันเลื่อยอยู่ล่างสุด ห่างก้นถัง
  3. รุ่น 1 HP น้ำหนักมาก ควรยกติดตั้ง 2 คน
  4. ตรวจว่าโครงถังรับน้ำหนักได้ และถังไม่เคลื่อนขณะกวน
ยกขึ้น-ลงอัตโนมัติ

ยกขึ้น-ลงอัตโนมัติTTY-25–29, 55–65

  1. วางฐานบนพื้นเรียบ ต่อสายลมเข้าข้อต่อลมหลักของชุด
  2. ใช้วาล์วมือโยกยกหัวกวนขึ้น วางภาชนะบนฐาน (รุ่น 2 in 1 ใช้ตัวจับภาชนะยึด)
  3. ลดหัวกวนลงช้า ๆ จนใบพัดจมตามระดับ แล้วจึงเปิดวาล์วปรับรอบ
  4. ขั้นตอนละเอียดดูบทที่ 7
รถเข็น (ถัง 200 ลิตร)

รถเข็น (ถัง 200 ลิตร)TTY-66–70 (ไม่รวมถัง)

  1. ยกหัวกวนขึ้นสุดก่อนเข็นเข้าหาถัง
  2. เข็นให้ถังอยู่ระหว่างโครงฐาน ก้านอยู่เหนือปากถัง (TTY-68 มีตัวยึดถัง)
  3. ล็อกล้อหรือหนุนกันรถเลื่อนก่อนลดหัวกวน
  4. พื้นต้องเรียบ ห้ามเข็นขณะหัวกวนอยู่ในถังหรือกำลังหมุน
รถเข็นถัง IBC 1,000 ลิตร

รถเข็นถัง IBC 1,000 ลิตรTTY-77–79 (ไม่รวมถัง)

  1. ยกหัวกวนขึ้นสุด เข็นให้ถัง IBC อยู่ใต้หัวกวน ก้านตรงปากถังด้านบน
  2. ล็อกล้อหรือหนุนกันรถเลื่อน พื้นต้องเรียบและรับน้ำหนักได้
  3. สอดใบพัดผ่านปากถัง แล้วลดหัวกวนลงช้า ๆ จนใบพัดจมตามระดับ
  4. สูงรวม 195 ซม. ระวังสิ่งกีดขวางด้านบน · เข็นระยะไกลให้ลดหัวกวนลงต่ำ
ห้องปฏิบัติการ

ห้องปฏิบัติการTTY-30, 31

  1. วางบนโต๊ะแล็บที่มั่นคงและรับน้ำหนักได้
  2. ยึดภาชนะด้วยตัวยึด (TTY-30) หรือวางให้มั่นคงใต้หัวกวน
  3. ยกขึ้น-ลงได้ 300 มม. เลือกใบพัดให้เล็กกว่าปากภาชนะ
  4. ภาชนะแก้วให้เริ่มรอบต่ำมากและระวังใบพัดกระทบผนัง
คู่มือการใช้งาน เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY · TTY-01–79 · รหัส 22724–22777, 23090–23105, 34232–34240 หน้า 10 / 14
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
6
ขั้นตอนการใช้งาน
OPERATION · ทุกรุ่น
1จุ่มใบพัดใบพัดจมในของเหลวก่อนเปิดลม
2เปิดรอบต่ำค่อย ๆ เปิดวาล์วปรับลม
3เพิ่มรอบทีละน้อยให้ไหลทั่วถัง ไม่เกิดน้ำวนลึก
4ปิดลม · รอหยุดปิดวาล์วจนใบพัดหยุดสนิท
5ยกขึ้น · ล้างยกใบพัดออก แล้วล้างทันที
  1. ตรวจก่อนใช้ — เครื่องยึดแน่น ก้านตรงไม่คด ใบพัดขันแน่น ในถังไม่มีวัตถุแปลกปลอม และปิดวาล์วปรับลมที่ตัวเครื่องให้สุด
  2. เติมของเหลวก่อน แล้วจุ่มใบพัดให้จมใต้ผิวของเหลว ก่อนเปิดลมทุกครั้ง — ห้ามเปิดหมุนในอากาศหรือขณะใบพัดโผล่พ้นผิว (กระเด็น สั่น ก้านเสียหาย)
  3. จัดตำแหน่งใบพัด (ดูภาพ) — ห่างก้นและผนังถัง · ถังเปิดที่ไม่มีแผ่นกั้นภายใน ให้ก้านเยื้องจากกึ่งกลางเล็กน้อยช่วยลดน้ำวน
  4. เริ่มที่รอบต่ำ — ต่อสายลม เปิดลมหลัก แล้วค่อย ๆ หมุนวาล์วปรับลมที่ตัวเครื่อง (ใบพัดพับต้องกางเต็มก่อนเพิ่มรอบ)
  5. เพิ่มรอบทีละน้อย จนผิวของเหลวเคลื่อนตัวทั่วถัง แต่ไม่เกิดน้ำวนลึกจนดูดอากาศ ไม่มีฟองหรือกระเด็น — ของหนืดใช้รอบต่ำแรงบิดสูงดีกว่าเร่งรอบ
  6. เติมผงหรือของแข็งทีละน้อยขณะกวน โรยบริเวณที่ของเหลวไหลลง ไม่เทลงจุดเดียวจนเป็นก้อน
  7. สังเกตระหว่างกวน — ถ้าสั่นผิดปกติ เสียงเปลี่ยน หรือรอบตก ให้ลดรอบหรือหยุดตรวจ (บทที่ 10)
  8. เลิกใช้งาน — ปิดวาล์วปรับลม → รอใบพัดหยุดสนิท → ยกใบพัดขึ้นหลังปิดลมแล้วเท่านั้น → ปิดลมหลัก/ถอดสาย → ล้างก้านและใบพัดทันที

ตำแหน่งใบพัดในถัง คำแนะนำทั่วไป

ระดับของเหลว ห่างก้นถัง ≈ 1/3ของความสูงของเหลว ใบพัดจมลึกไม่ชิดผนังถัง เยื้องจากกึ่งกลางเล็กน้อย เปิดลมหลังจุ่มใบพัดแล้ว
✓ ถูกต้อง ใบพัดจมลึก อยู่ประมาณ 1/3 ของระดับของเหลวจากก้นถัง ไม่ชิดผนัง ก้านเยื้องกึ่งกลางเล็กน้อย ของเหลวไหลวนขึ้น-ลงทั่วถัง
น้ำวนลึกดูดอากาศ / เกิดฟอง ใบพัดตื้นอยู่กึ่งกลางถังพอดี ก้นถังกวนไม่ถึงตกตะกอน รอบสูงเกินไป
✗ ไม่ถูกต้อง ใบพัดตื้นเกิน อยู่กึ่งกลางพอดี และรอบสูงเกิน → เกิดน้ำวนดูดอากาศ มีฟอง ก้นถังกวนไม่ถึง

ระยะที่เหมาะสมขึ้นกับรูปทรงถัง ความหนืด และชนิดใบพัด ให้ปรับจริงตามหน้างาน · จานฟันเลื่อยสำหรับกระจายตัวมักวางต่ำกว่าใบพัด 3 แฉก

การตั้งรอบตามลักษณะงาน คำแนะนำทั่วไป

ลักษณะงานรอบที่ใช้ข้อสังเกต
ผสมของเหลวใส ๆ เข้ากันต่ำ → ปานกลางเพิ่มจนผิวของเหลวเคลื่อนทั่วถังก็พอ ไม่ต้องเปิดสุด
ละลายผง / เติมของแข็งปานกลาง → สูง ขณะเติมโรยผงทีละน้อย เมื่อละลายแล้วลดรอบลง
กระจายเม็ดสี/ผงให้แตกตัว (จานฟันเลื่อย)สูงใบพัดจมลึกพอ ระวังกระเด็นและความร้อนสะสมในสาร
ของเหลวหนืด (กาว เรซิน ครีม)ต่ำ เพิ่มช้า ๆถ้ารอบตกมากหรือหยุด แสดงว่าเกินกำลัง ให้ลดปริมาณหรือใช้รุ่นใหญ่ขึ้น
ไม่ต้องการฟอง (เครื่องสำอาง ซอส)ต่ำ → ปานกลางใบพัดจมลึก ก้านเยื้องกึ่งกลาง หลีกเลี่ยงน้ำวน
ใบพัดพับ (ถังน้ำมัน / IBC)ต่ำ ก่อนเพิ่มให้ใบพัดกางเต็มก่อนเพิ่มรอบ · หยุดสนิทก่อนถอนออก
คู่มือการใช้งาน เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY · TTY-01–79 · รหัส 22724–22777, 23090–23105, 34232–34240 หน้า 11 / 14
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
7
รุ่นยกขึ้น-ลงอัตโนมัติ / รถเข็น
AUTO-LIFT MODELS · TTY-25–31, 55–70, 77–79
ส่วนประกอบรุ่นยกอัตโนมัติABCDEFG
Aบอลวาล์วลมหลัก — เปิด-ปิดลมเข้าทั้งชุด
Bข้อต่อลมเข้า — ต่อสายลมจากปั๊ม
Cวาล์วมือโยก — สั่งกระบอกลมยกหัวกวนขึ้น / ลดลง
Dกระบอกลม + เสานำ — ยกและประคองแขนหัวกวน
Eสายลมขด — ส่งลมไปมอเตอร์ ยืด-หดตามการยก
Fหัวมอเตอร์ลม + วาล์วปรับรอบ
Gก้านกวน + ใบพัด · ฐานวางภาชนะ

ลักษณะวาล์ว ทิศทางโยก และตำแหน่งชิ้นส่วนอาจต่างกันตามรุ่น (รถเข็นถัง IBC TTY-77–79 ใช้ขั้นตอนเดียวกัน) — ก่อนใช้งานจริง ให้ทดลองโยกช้า ๆ ขณะยังไม่มีภาชนะเพื่อจำทิศขึ้น-ลง

  1. ต่อสายลม เปิดบอลวาล์วลมหลัก (A) โดยวาล์วปรับรอบที่มอเตอร์ยังปิดอยู่
  2. โยกวาล์วมือโยก (C) ยกหัวกวนขึ้นจนสุด → วางภาชนะบนฐานหรือเข็นรถเข็นเข้าหาถัง แล้วล็อกล้อ/ตัวจับภาชนะ
  3. โยกลดหัวกวนลงช้า ๆ จนใบพัดจมตามระดับที่ต้องการ — มือต้องอยู่นอกแนวเคลื่อนที่ของแขนและก้านเสมอ
  4. เปิดวาล์วปรับรอบที่มอเตอร์จากรอบต่ำ แล้วกวนตามขั้นตอนบทที่ 6
  5. เสร็จงาน: ปิดวาล์วปรับรอบ → รอหยุดสนิท → ยกหัวกวนขึ้น → นำภาชนะออก → ลดหัวกวนลงตำแหน่งต่ำ แล้วจึงปิดลมหลัก
8
ความปลอดภัย
SAFETY · อ่านและปฏิบัติทุกข้อ
ห้าม
  • ห้ามเอามือ ไม้คน หรืออุปกรณ์เข้าใกล้ใบพัดและก้านขณะหมุน · ผมยาว เสื้อผ้าหลวม ถุงมือหลวม ถูกดึงเข้าได้
  • ห้ามเปิดหมุนขณะใบพัดอยู่นอกของเหลว ห้ามยกใบพัดขึ้นขณะยังหมุน
  • ห้ามยื่นมือหรือศีรษะใต้หัวกวนขณะยก-ลด (รุ่นอัตโนมัติ/รถเข็น)
  • ห้ามปรับแรงดันลมสูงเกินคำแนะนำ ห้ามถอดหรือซ่อมขณะยังต่อลม
ต้องทำ
  • ยึดถัง/ภาชนะให้มั่นคง ไม่ให้หมุนตามหรือล้ม · เครื่องรุ่นใหญ่ยกติดตั้ง 2 คน
  • สวมแว่นตานิรภัย ถุงมือทนสารเคมี และหน้ากากเมื่อสารมีไอระเหย
  • ปิดลมหลักและถอดสายลมทุกครั้งก่อนเปลี่ยนใบพัด ทำความสะอาด หรือซ่อม
  • หันช่องไอเสียออกจากหน้าคนและผลิตภัณฑ์ ลมไอเสียอาจมีละอองน้ำมัน
สารไวไฟ / ตัวทำละลาย: มอเตอร์ลมไม่มีมอเตอร์ไฟฟ้าจึงลดความเสี่ยงประกายไฟจากตัวมอเตอร์ แต่ไม่ได้ทำให้พื้นที่ปลอดภัยเอง — ต่อสายดินถังโลหะและโครงเครื่องเพื่อลดไฟฟ้าสถิต ระบายอากาศให้ดี ห้ามมีเปลวไฟหรือแหล่งความร้อน และปฏิบัติตามข้อกำหนดความปลอดภัยของสถานที่ · เอกสารนี้ไม่ได้รับรองการใช้งานในพื้นที่อันตรายตามมาตรฐานใด ๆ · TTY-58 มีจอแสดงรอบซึ่งเป็นชิ้นส่วนอิเล็กทรอนิกส์ ปรึกษาฝ่ายขายก่อนใช้ในพื้นที่มีไอระเหยไวไฟ
คู่มือการใช้งาน เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY · TTY-01–79 · รหัส 22724–22777, 23090–23105, 34232–34240 หน้า 12 / 14
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
9
การบำรุงรักษาและหล่อลื่น
MAINTENANCE & LUBRICATION
ช่วงเวลาสิ่งที่ต้องทำ
หลังใช้ทุกครั้ง
  • ล้างก้านและใบพัดทันทีก่อนสารแห้งติด — ใช้น้ำหรือตัวทำละลายที่เหมาะกับสารที่กวน (สี/กาว/เรซิน แห้งแล้วล้างยากและทำให้ใบพัดเสียสมดุล)
  • เช็ดหัวมอเตอร์ด้วยผ้าหมาด ๆ — ห้ามจุ่มหรือฉีดน้ำ/ตัวทำละลายเข้าตัวมอเตอร์และช่องไอเสีย
  • ลดหัวกวน (รุ่นอัตโนมัติ) ลงตำแหน่งต่ำ ปิดลมหลัก ปลดสายลม
ทุกวันที่ใช้งาน
  • ระบายน้ำใต้ถังปั๊มลมและถ้วยกรองของชุด FRL · ตรวจระดับน้ำมันในตัวหยดน้ำมัน
  • ตรวจสายลม ข้อต่อ ว่าไม่รั่ว ไม่แตก · ตรวจลูกบิดล็อกและตัวหนีบว่ายังแน่น
ทุกสัปดาห์ / เดือน
  • ตรวจก้านกวนว่าไม่คด ใบพัดไม่บิ่น ไม่บิดงอ น็อตยึดใบพัดแน่น — ก้านคดหรือใบพัดเสียทำให้สั่น ควรเปลี่ยน
  • ทำความสะอาดหรือเปลี่ยนไส้กรองลมตามสภาพ · เช็ดเสาและกระบอกลมรุ่นอัตโนมัติให้สะอาด ไม่มีสารเกาะ
  • ตรวจล้อ (รุ่นรถเข็น/มีล้อ) และขาปรับระดับ
ก่อนเก็บนาน
  • หล่อลื่นมอเตอร์ตามหัวข้อด้านล่าง เดินรอบต่ำสั้น ๆ ให้น้ำมันเคลือบภายใน แล้วปิดช่องลมเข้ากันฝุ่น
  • เก็บในที่แห้ง ไม่มีไอกรด-ด่าง วางก้านกวนไม่ให้ถูกกดทับหรือคด

การหล่อลื่นมอเตอร์ลม คำแนะนำทั่วไป

มีตัวหยดน้ำมันในระบบ (FRL)
  • เติมน้ำมันหล่อลื่นสำหรับเครื่องมือลมในตัวหยดน้ำมัน
  • ตั้งอัตราหยดตามคู่มือของชุด FRL — ถ้ามีน้ำมันพ่นออกไอเสียมาก แสดงว่าตั้งมากเกิน
ไม่มีตัวหยดน้ำมัน
  • ก่อนใช้งานแต่ละวัน ปิดลม ถอดสาย แล้วหยดน้ำมันเครื่องมือลมประมาณ 2–3 หยดเข้าทางข้อต่อลมเข้า
  • ต่อลมแล้วเดินรอบต่ำสั้น ๆ ให้น้ำมันกระจายก่อนจุ่มใบพัดลงสาร
ข้อควรระวัง ใช้เฉพาะน้ำมันสำหรับเครื่องมือลม ไม่ใช้น้ำมันเบรก น้ำมันที่มีตัวทำละลาย หรือน้ำมันข้นหนืด · ระวังน้ำมันจากไอเสียปนเปื้อนผลิตภัณฑ์ (งานอาหาร/เครื่องสำอาง ให้หันไอเสียออกจากภาชนะและปิดภาชนะส่วนที่ไม่ได้ใช้) · ห้ามถอดชิ้นส่วนภายในมอเตอร์เอง — หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์

อะไหล่และอุปกรณ์ที่ควรมีสำรอง สอบถามฝ่ายขาย

บันทึกการบำรุงรักษา พิมพ์หน้านี้ติดไว้ที่เครื่อง

วันที่รุ่น / รหัสรายการที่ทำ (ล้าง · หล่อลื่น · ระบายน้ำ · ตรวจก้าน/ใบพัด)ผู้ทำหมายเหตุ






คู่มือการใช้งาน เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY · TTY-01–79 · รหัส 22724–22777, 23090–23105, 34232–34240 หน้า 13 / 14
ปัญญาเคมีภัณฑ์ PANYACHEMIPAN
บริษัท ปัญญาเคมีภัณฑ์ จำกัด
ผู้จำหน่ายเครื่องจักร วัตถุดิบ และอุปกรณ์สำหรับการผลิต
www.panyachemipan.com
LINE : @PYCM
โทร 02-114-7416 ต่อ 2
10
แก้ปัญหาเบื้องต้น
TROUBLESHOOTING · ปิดลมและถอดสายก่อนตรวจทุกครั้ง
อาการสาเหตุที่เป็นไปได้วิธีแก้เบื้องต้น
รอบตก / กวนไม่ไหวแรงดันลมไม่พอ · ปั๊มลมเล็กเกิน · สายลมยาว เล็ก หรือหักพับ · ไส้กรองตัน · ของเหลวหนืดเกินกำลังรุ่น · ใบพัดใหญ่เกินตรวจเกจแรงดันขณะเครื่องทำงาน · ลดความยาวสาย/ใช้สายใหญ่ขึ้น · ล้างไส้กรอง · ลดปริมาณหรือเลือกรุ่นใหญ่ขึ้น · ใช้ใบพัดเล็กลง
ไม่หมุนเลยวาล์วปิด · ข้อต่อสวมเร็วไม่ล็อก · ไม่มีลม · มอเตอร์ฝืดจากขาดน้ำมัน/สนิม · ใบพัดจมในตะกอนหรือชนก้นถังตรวจลมจากต้นทาง · ยกใบพัดให้พ้นตะกอน · ถอดสายแล้วหยดน้ำมันเครื่องมือลม เดินรอบต่ำ · ยังไม่หมุนให้ติดต่อฝ่ายบริการ
มีน้ำหรือละอองน้ำออกทางไอเสียลมชื้น · ไม่ได้ระบายน้ำถังปั๊ม/ถ้วยกรอง · ไม่มีตัวกรองลมระบายน้ำทันทีและเป็นประจำ · ติดตัวกรองลม/เครื่องทำลมแห้ง · หลังใช้หยดน้ำมันแล้วเดินรอบต่ำสั้น ๆ กันสนิม
มีน้ำมันพ่นออกไอเสียมากตัวหยดน้ำมันตั้งมากเกิน · หยดน้ำมันด้วยมือมากเกินไปลดอัตราหยด · เดินรอบต่ำโดยไม่จุ่มสารจนน้ำมันส่วนเกินออกหมด
สั่น / ก้านส่าย / เสียงดังผิดปกติก้านคด · ใบพัดหลวม บิ่น หรือมีสารเกาะไม่เท่ากัน · ตัวยึดหลวม · ใบพัดอยู่ใกล้ผิว · รอบสูงเกินลดรอบ/หยุดทันที · ขันตัวยึดและใบพัดใหม่ · ล้างสารที่เกาะ · เปลี่ยนก้านหรือใบพัด · จุ่มใบพัดให้ลึกขึ้น
น้ำวน ฟองอากาศ สารกระเด็นรอบสูงเกิน · ใบพัดตื้น · ก้านอยู่กึ่งกลางถังพอดีลดรอบ · ลดระดับใบพัด · เยื้องตำแหน่งก้านเล็กน้อย (บทที่ 6)
ลมรั่วที่ข้อต่อ / ได้ยินเสียงฟู่เกลียวไม่แน่น · เทปพันเกลียวเสื่อม · ข้อต่อสวมเร็วสึกปิดลม พันเทปใหม่แล้วขันให้แน่น · เปลี่ยนข้อต่อ
(รุ่นอัตโนมัติ) ยกไม่ขึ้น / ลดลงเอง / ยกกระตุกแรงดันลมไม่พอ · บอลวาล์วลมหลักเปิดไม่สุด · สายลมไปกระบอกรั่วหรือหักพับ · เสานำมีสารเกาะตรวจแรงดันและวาล์ว · ตรวจสายลม · ทำความสะอาดเสา · ยังผิดปกติให้หยุดใช้และติดต่อฝ่ายบริการ

ข้อมูลที่ควรเตรียมเมื่อติดต่อฝ่ายบริการ

ข้อมูลเครื่อง

รหัสสินค้า และรุ่น TTY-xx (ดูตารางบทที่ 3) · แบบติดตั้ง · ใบพัดที่ใช้ · วันที่ซื้อ/เลขที่บิล

ข้อมูลการใช้งาน

สารที่กวนและความหนืดโดยประมาณ · ปริมาณ/ขนาดถัง · แรงดันลมที่ตั้ง · ขนาดปั๊มลม · รูปหรือคลิปอาการ
☎
ติดต่อฝ่ายบริการ ปัญญาเคมีภัณฑ์
หากเครื่องผิดปกติให้ติดต่อฝ่ายบริการปัญญาเคมีภัณฑ์ — ไม่ควรถอดหรือดัดแปลงมอเตอร์ลมเอง
LINE @PYCM · โทร 02-114-7416 ต่อ 2 · www.panyachemipan.com

คู่มือนี้จัดทำโดยปัญญาเคมีภัณฑ์ เพื่อเป็นแนวทางการใช้งานเครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY ทั้ง 79 รุ่น · ค่าที่ระบุว่า "คำแนะนำทั่วไป" หรือ "ประมาณ" เป็นแนวทางเบื้องต้น ให้ปรับตามหน้างานจริง · ข้อมูลจำเพาะอาจเปลี่ยนแปลงตามล็อตสินค้า · ภาพสินค้าอาจต่างจากของจริงเล็กน้อย

— จบคู่มือ —

คู่มือการใช้งาน เครื่องกวนผสมแบบใช้ลม ซีรีส์ TTY (TTY-01 – TTY-79) — ภาพประกอบ 50

สนใจสินค้านี้ หรือมีคำถามเรื่องการใช้งาน?

ทีมงานปัญญาเคมีภัณฑ์ยินดีให้คำแนะนำ สอบถามรุ่น ขนาด อะไหล่ และวิธีใช้งานได้ทุกวัน

💬 ทัก LINE @PYCM📞 02-114-7416

ดูรายละเอียดสินค้า

คู่มือการใช้งานอื่น ๆ

📘 ดูคู่มือการใช้งานทั้งหมด →
